实验六 示波器的使用
示波器的使用实验流程

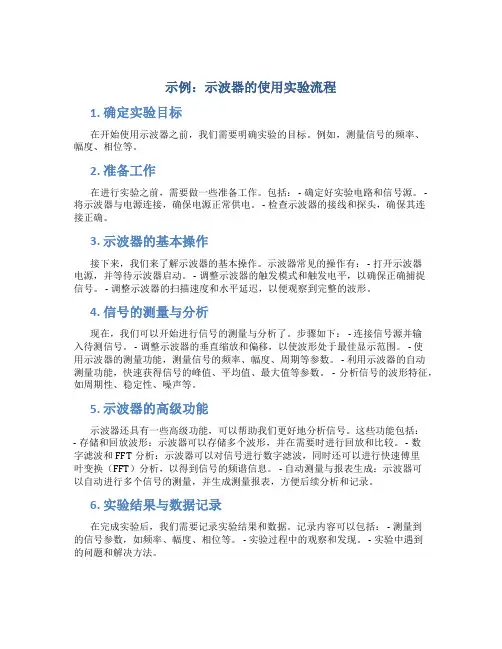

示例：示波器的使用实验流程1. 确定实验目标在开始使用示波器之前，我们需要明确实验的目标。
例如，测量信号的频率、幅度、相位等。
2. 准备工作在进行实验之前，需要做一些准备工作。
包括： - 确定好实验电路和信号源。
- 将示波器与电源连接，确保电源正常供电。
- 检查示波器的接线和探头，确保其连接正确。
3. 示波器的基本操作接下来，我们来了解示波器的基本操作。
示波器常见的操作有： - 打开示波器电源，并等待示波器启动。
- 调整示波器的触发模式和触发电平，以确保正确捕捉信号。
- 调整示波器的扫描速度和水平延迟，以便观察到完整的波形。
4. 信号的测量与分析现在，我们可以开始进行信号的测量与分析了。
步骤如下： - 连接信号源并输入待测信号。
- 调整示波器的垂直缩放和偏移，以使波形处于最佳显示范围。
- 使用示波器的测量功能，测量信号的频率、幅度、周期等参数。
- 利用示波器的自动测量功能，快速获得信号的峰值、平均值、最大值等参数。
- 分析信号的波形特征，如周期性、稳定性、噪声等。
5. 示波器的高级功能示波器还具有一些高级功能，可以帮助我们更好地分析信号。
这些功能包括：- 存储和回放波形：示波器可以存储多个波形，并在需要时进行回放和比较。
- 数字滤波和FFT分析：示波器可以对信号进行数字滤波，同时还可以进行快速傅里叶变换（FFT）分析，以得到信号的频谱信息。
- 自动测量与报表生成：示波器可以自动进行多个信号的测量，并生成测量报表，方便后续分析和记录。
6. 实验结果与数据记录在完成实验后，我们需要记录实验结果和数据。
记录内容可以包括： - 测量到的信号参数，如频率、幅度、相位等。
- 实验过程中的观察和发现。
- 实验中遇到的问题和解决方法。
7. 实验总结与思考最后，我们需要对实验进行总结和思考。
这可以包括： - 实验过程中的收获和体会。
- 实验结果是否与预期一致。
- 对实验方法的改进和优化建议。
示波器的使用实验报告
1 示波器工作原理
示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。
1.1 示波管
1.2 示波器的.基本组成
从上一小节可以看出，只要控制X轴偏转板和Y轴偏转板上的电压，就能控制示波管显示的图形形状。我们知道，一个电子信号是时间的函数f(t)，它随时间的变化而变化。因此，只要在示波管的X轴偏转板上加一个与时间变量成正比的电压，在y轴加上被测信号(经过比例放大或者缩小)，示波管屏幕上就会显示出被测信号随时间变化的图形。电信号中，在一段时间内与时间变量成正比的信号是锯齿波。
阴极射线管(CRT)简称示波管，是示波器的核心。它将电信号转换为光信号。正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。
1.荧光屏
现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。在荧光膜上常又增加一层蒸发铝膜。高速电子穿过铝膜，撞击荧光粉而发光形成亮点。铝膜具有内反射作用，有利于提高亮点的辉度。铝膜还有散热等其他作用。
4.示波管的电源
为使示波管正常工作，对电源供给有一定要求。规定第二阳极与偏转板之间电位相近，偏转板的平均电位为零或接近为零。阴极必须工作在负电位上。栅极G1相对阴极为负电位(—30V~—100V)，而且可调，以实现辉度调节。第一阳极为正电位(约+100V~+600V)，也应可调，用作聚焦调节。第二阳极与前加速极相连，对阴极为正高压(约+1000V)，相对于地电位的可调范围为±50V。由于示波管各电极电流很小，可以用公共高压经电阻分压器供电。
实验六模拟示波器的使用
实验6 模拟示波器的使用示波器是一种用途广泛的电子测量仪器。
根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。
本实验主要使用模拟示波器。
一、 实验目的1.理解示波器能显示电压随时间变化图形的基本原理； 2.掌握示波器的基本结构，熟悉示波器面板基本功能控制键的作用； 3.能熟练地用示波器观察信号电压的波形； 4. 学会用示波器测量交、直流信号电压的峰值和频率。
二、 实验仪器本实验使用的仪器是GOS-6021型双踪示波器，F05型函数信号发生器，实验板等，如图4-6-1所示。
三、 仪器介绍(一) 示波器的原理方框图示波器的规格和型号很多，但不论什么示波器都包含：显示系统、放大与衰减系统、扫描与同步系统等基本部分，简单的原理方框图见图4-6-2。
(二) 示波管的基本结构及作用电子示波管（简称示波管）是示波器的核心部件，其基本结构如图4-6-3所示。
示波管的外观是一个呈喇叭形的玻璃泡，里面抽成真空。
示波管由电子枪、偏转板和荧光屏三个部分组成。
图 4-6-2 示波器的原理方框图图 4-6-1 实验设备实物图图4-6-3 示波管结构简图1.电子枪由灯丝（H）、阴极（C）、控制栅极（G）、第一加速阳极（A1）、聚焦电极（F A）和第二加速阳极（A2）等同轴金属圆筒组成。
当灯丝（H）通过加热电流，阴极（C）被加热后，筒端氧化物涂层内的自由电子获得较高的动能，从表面逸出。
由于阳极电位比阴极高很多，在阴、阳极之间形成强电场，由阴极逸出的电子被电场加速，穿过控制栅极（G）的小孔，以高速度（数量级107m／s）再穿过A1，F A 及A2筒内的限制孔，形成一束电子射线，最后打在荧光屏上显示一个光点。
光点的亮度取决于电子束的强度，电子束的强度是由栅极（G）来控制的。
栅极（G）相对于阴极（C）为负电位，两者相距很近，其间形成的电场对电子有排斥作用，因而，调节栅极电位的高低，就可以控制电子枪发射并最终打在荧光屏上的电子数量，从而能连续改变屏上光点的亮度。
示波器操作规程
示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，帮助工程师和技术人员进行电路故障排查和信号分析。
为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。
一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。
- 使用合适的探头，将示波器的输入端与被测电路正确连接。
1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。
- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。
1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。
- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。
二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。
- 调整时间基准的旋钮或菜单选项，使波形的周期适合屏幕的宽度。
2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。
- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。
2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。
- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。
三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。
- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或手动触发、测量范围等。
3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，帮助分析信号的频谱特性。
- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。
3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。
示波器的使用方法步骤
示波器的使用方法步骤示波器是一种用于显示电压信号波形的仪器，广泛应用于电子、通信、医疗等领域。
正确地使用示波器可以帮助工程师快速准确地分析电路中的信号波形，从而提高工作效率。
本文将介绍示波器的使用方法步骤，帮助读者正确、高效地使用示波器。
1. 连接电源和信号源。
首先，将示波器的电源线插入交流电源插座，并打开示波器的电源开关。
接下来，将待测信号源的输出端与示波器的输入端连接，确保连接正确可靠。
2. 调整示波器控制面板。
在连接好电源和信号源后，需要调整示波器的控制面板，以便正确显示信号波形。
首先，调整示波器的触发模式和触发电平，使示波器能够稳定地显示待测信号的波形。
然后，根据待测信号的频率和幅度范围，选择合适的水平和垂直扫描速度，以确保波形能够完整、清晰地显示在示波器屏幕上。
3. 观察和分析波形。
调整好示波器的控制面板后，待测信号的波形将会显示在示波器的屏幕上。
此时，可以观察波形的形状、频率、幅度等特征，并进行相应的分析。
例如，可以通过测量峰峰值、周期、占空比等参数，对信号波形进行定量分析；也可以通过比较不同信号波形的相位、频谱等特征，进行信号处理和诊断。
4. 调整触发方式和触发电平。
在观察和分析波形的过程中，可能需要不断地调整示波器的触发方式和触发电平，以便更好地捕获和显示待测信号的波形。
例如，可以通过设置外部触发或者边沿触发，来捕获特定条件下的信号波形；也可以通过调整触发电平，使波形能够稳定地显示在屏幕上。
5. 记录和保存波形数据。
在对待测信号进行观察和分析的过程中，可能需要记录和保存波形数据，以便后续的分析和报告。
示波器通常具有数据存储和导出功能，可以将波形数据保存到内部存储器或者外部存储介质中，以备后续使用。
6. 断开连接和关闭示波器。
在使用示波器结束后，需要将待测信号源与示波器的连接断开，并关闭示波器的电源开关。
同时，还需要将示波器的控制面板恢复到初始状态，以便下次使用。
总结。
通过以上步骤，我们可以正确地使用示波器，观察和分析待测信号的波形，并记录保存波形数据。
示波器的使用方法
示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。
使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。
2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。
4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。
可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。
8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。
请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
实验室示波器操作方法
实验室示波器操作方法
示波器是一种用来观察电信号波形的仪器，以下是示波器的一般操作方法：
1. 连接示波器：将待测电路的信号源与示波器的输入通道相连。
通常使用BNC 连接器将信号源与示波器输入通道相连接。
2. 设置示波器的垂直缩放：根据输入信号的幅度范围，调节示波器的垂直缩放。
可以使用垂直缩放按钮或旋钮来调整垂直缩放比例。
3. 设置示波器的水平缩放：根据观察信号波形的需要，调节示波器的水平缩放。
可以使用水平缩放按钮或旋钮来调整水平缩放比例。
4. 设置示波器的时间基准：根据观察信号波形的需要，调节示波器的时间基准。
可以使用时间基准按钮或旋钮来调整时间基准。
5. 观察信号波形：通过示波器的显示屏，可以观察到输入信号的波形。
可以使用示波器的触发功能来稳定信号波形的显示。
6. 分析信号波形：示波器通常还具有一些分析功能，如自动测量、频谱分析等。
根据需要，可以使用这些功能来进一步分析信号波形。
7. 关闭示波器：使用完示波器后，应按照示波器的操作手册中的要求，正确关
闭示波器。
需要注意的是，示波器操作方法可能因不同型号和品牌而有所差异，因此在使用示波器之前，最好阅读示波器的操作手册，并按照手册中的操作步骤进行操作。
物理实验中如何正确使用示波器
物理实验中如何正确使用示波器引言：物理实验是锻炼学生动手能力和实践思维的重要环节。
在物理实验中，示波器是一种基础工具，用于测量和观测电信号的波形和变化。
然而，正确地使用示波器是至关重要的，本文将探讨物理实验中如何正确使用示波器的方法和技巧。
一、正确接线在使用示波器之前，正确接线是非常重要的。
首先，将信号源的正极连接到示波器的“+”输入端，将信号源的负极连接到示波器的“-”输入端。
其次，确保接线牢固可靠，避免引起误差或不良的测量结果。
最后，留意示波器上的耐压范围，确保输入信号不会超出示波器的工作范围。
二、调节示波器参数在进行实验前，必须正确地调节示波器的各项参数，以便得到准确的波形显示。
首先，调节示波器的水平扫描速度，以便观测到完整的信号波形。
其次，调节示波器的垂直灵敏度，使得信号波形占据整个显示屏幕，避免波形过大或过小，以及失真变形。
此外，还可以根据实际需要，调节示波器的触发电平和触发方式，以便实现特定条件下的波形捕捉和观测。
三、选择合适的探头在使用示波器时，正确选择和使用合适的探头也是非常重要的。
不同类型的探头适用于不同的测量要求。
例如，1X探头适用于低频信号测量，而10X探头适用于高频信号测量。
正确选择探头有助于提高信号的测量精度，并避免信号损失和失真。
此外，还应注意保持探头和信号源之间的良好接触，避免产生干扰或误差。
四、观察和分析波形特征在测量到信号波形后，正确观察和分析波形特征是进一步理解实验现象的关键。
首先，应该注意观察波形的振幅、周期、频率和相位等参数，并结合实验目的进行分析。
其次，可以对波形进行测量和计算，如峰-峰值、平均值、周期和频率等。
此外，还可以使用示波器上的功能键进行数据采集、波形存储和测量结果的读取等操作，以便更加方便和准确地分析信号波形。
结论：正确地使用示波器是物理实验中的一项基本技能。
通过正确接线、调节示波器参数、选择合适的探头以及观察和分析波形特征，可以获得准确、可靠的实验结果，并进一步探索物理世界的奥秘。
示波器使用说明范文
示波器使用说明范文一、示波器简介示波器是一种测量电信号波形特征的仪器，可以显示电压信号随时间的变化。
它主要由显示屏、控制按钮、信号输入端口等组成。
示波器广泛应用于电子电路设计、故障排除、无线通信、研究实验室、医学诊断等领域。
二、示波器的使用步骤1.连接电源：将示波器连接到电源，并按下电源按钮打开示波器。
2.连接信号源：将待测电路的信号源连接到示波器的信号输入端口。
根据具体的实验需求，选择合适的探头连接方式。
3.设置触发模式：在示波器的控制面板中，选择合适的触发模式以确保正常触发波形。
4.设置水平和垂直定标：根据待测信号的特征，设置水平和垂直定标，使波形能够在屏幕上正确显示。
5.调整时间/电压基准：通过微调按钮或旋钮，使波形水平和垂直居中，并调整时间/电压基准，以使波形适合屏幕的显示范围。
6.设置波形增益和偏移：调整示波器的波形增益和偏移量，以使波形在屏幕上完整显示，并能观察到细节变化。
7.打开示波器图像存储功能：如有需要，打开示波器的图像存储功能，以便在后续分析和比较中使用。
8.调整触发电平：根据待测信号的特征，调整触发电平，以确保波形在屏幕上稳定显示。
9.观察波形：通过示波器的显示屏观察待测信号的波形特征，并根据需要进行测量及分析。
10.关闭示波器：实验结束后，按下示波器的电源按钮关闭示波器，并断开电源连接。
三、示波器的常用功能1.自动测量功能：示波器可以自动测量波形的频率、周期、占空比、峰峰值、均值等各种参数，方便用户快速获取需要的数据。
2.存储和回放功能：示波器可以将测量的波形数据存储在内部或外部存储器中，并可以随时回放和分析保存的波形。
3.自动调整功能：示波器可以根据信号的特性自动调整垂直和水平定标，使波形完整显示在屏幕上。
4.触发功能：示波器可以设置触发电平，以便在波形达到设定条件时进行稳定地触发和显示。
5.光标测量功能：示波器可以通过设置光标在波形上的位置，测量特定点的电压值、时间值和相位差等参数。
示波器的使用实验报告
物理实验报告一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。
Y 偏转板是水平放置的两块电极。
在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。
双踪示波器原理2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号Y CH1和Y CH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示Y CH1信号波形，忽而显示Y CH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。
（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。
操作时，使用“电平旋钮”，改变触发电势高度，当待测电压达到触发电平时，开始扫描，直到一个扫描周期结束。
示波器及使用方法
示波器及使用方法
示波器是一种比较复杂的电子测试仪器，使用方法如下：
1.连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插
座。
2.连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的x-y模式选择开关到内部
位置。
3.打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。
4.调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。
通常在观察波形前先调节好垂直
轴的灵敏度。
5.调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。
6.调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。
在使用示波器的时候，触发
模式是一个重要的设置，它可以使波形的显示更加准确。
7.调节扫描速度：示波器的扫描速度可以控制波形的显示速度。
1。
学生示波器的使用方法
学生示波器的使用方法
学生示波器是一种用于测量电信号波形的仪器，常用于电子实验室和教学环境中。
以下是学生示波器的一般使用方法：
1.连接电源：首先，将学生示波器连接到电源。
确保电源电压符合示波器的要求，并按照示波器的说明书连接正确的电源线。
2.连接输入信号：使用电缆将要测量的信号源连接到示波器的输入端口。
根据信号源的类型和示波器的配置，可以使用各种类型的电缆和连接器。
3.调整设置：打开示波器并进入设置界面。
根据需要，设置示波器的垂直和水平缩放范围，时间基准，触发设置等。
这些设置可根据信号的幅度和频率进行调整。
4.触发设置：示波器的触发设置非常重要，可以帮助您稳定地显示信号波形。
根据需要，设置触发源，触发电平和触发边沿等参数，以确保示波器能够正确地捕捉到信号。
5.显示波形：调整示波器的控制按钮和旋钮，以便在示波器屏幕上正确显示信号波形。
可以调整水平和垂直位置，增益，触发电平等参数，以获得清晰的波形。
6.测量和分析：学生示波器通常提供各种测量和分析功能，如测量幅度、频率、周期、上升时间等。
根据需要，使用示波器的测量功能对信号进行精确的测量和分析。
7.关闭示波器：在使用完示波器后，关闭电源并断开与信号源的连接。
确保示波器处于安全状态，并根据需要进行适当的维护和清理。
以上是学生示波器的一般使用方法。
具体的操作步骤和功能可能会因示波器的型号和品牌而有所不同，因此建议在使用学生示波器之
前，仔细阅读示波器的用户手册和操作指南，并遵循相关的安全操作规程。
如有需要，可以向相关的教师或技术支持人员寻求帮助和指导。
示波器的使用实验报告
示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括信号的输入、触发、水平和垂直控制等。
3、能够使用示波器测量信号的幅值、频率、周期等参数。
4、观察不同类型信号的波形特征，加深对电路中信号变化的理解。
二、实验仪器1、示波器：型号为_____，具有双通道输入、带宽为_____MHz 等功能。
2、信号发生器：能够产生正弦波、方波、三角波等不同类型的信号。
3、连接线若干。
三、实验原理示波器是一种用于显示电信号波形的电子仪器。
它通过将输入的电信号转换为屏幕上的光点轨迹，从而直观地展示信号的变化情况。
示波器的主要组成部分包括垂直系统、水平系统和触发系统。
垂直系统用于放大和调节输入信号的幅度，水平系统用于控制扫描速度，触发系统用于稳定显示波形。
在测量信号参数时，我们可以根据示波器屏幕上显示的波形，通过读取刻度值来计算信号的幅值、周期和频率等。
四、实验内容与步骤1、仪器连接将示波器的电源线插入电源插座，并打开电源开关。
使用连接线将信号发生器的输出端与示波器的通道 1（CH1）输入端相连。
2、示波器的基本设置调节“亮度”和“聚焦”旋钮，使屏幕上的扫描线清晰可见。
选择通道1 作为输入通道，并将“耦合方式”设置为“直流（DC）”。
3、正弦波信号的测量打开信号发生器，设置输出为正弦波，频率为 1kHz，幅值为 5V。
调节示波器的“垂直灵敏度”和“水平扫描速度”旋钮，使正弦波的波形在屏幕上显示合适的大小。
读取正弦波的峰峰值，计算其幅值，并与信号发生器设置的幅值进行比较。
测量正弦波的周期，计算其频率，并与信号发生器设置的频率进行比较。
4、方波信号的测量更改信号发生器的输出为方波，频率为 500Hz，幅值为 3V。
重复上述步骤，测量方波的幅值、周期和频率。
5、三角波信号的测量再次更改信号发生器的输出为三角波，频率为200Hz，幅值为4V。
按照同样的方法测量三角波的相关参数。
实验六、示波器的调整和使用
实验六、示波器的调整和使用示波器是一种用来检测观察信号的常用仪器，其规格和型号很多，但主要组成部分基本相同。
可将信号衰减或放大，可观测信号的波形，测量电压和频率等。
预习要点1、示波器的主要结构和显示波形的基本原理2、示波器的校准和测量3、什么是李萨如图形？一、实验目的1．了解示波器的主要结构和显示波形的基本原理。
2．学会使用信号发生器。
3．学会正确使用示波器观察波形以及测量电压、周期和频率。
二、实验原理示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。
示波器还能对一些能转化成电信号的非电量进行观测，因而它还是一种应用非常广泛的、通用的电子显示器。
1．示波器的基本结构示波器的型号很多，但其基本结构类似。
示波器主要是由示波管、X轴与Y轴衰减器和放大器、锯齿波发生器、整步电路、和电源等几步分组成。
其框图如图1所示。
(1) 示波管示波管由电子枪、偏转板、显示屏组成。
电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2组成。
灯丝通电发热，使阴极受热后发射大量电子并经栅极孔出射。
这束发散的电子经圆筒状的第一阳极A1和第二阳极A2所产生的电场加速后会聚于荧光屏上一点，称为聚焦。
A1与K之间的电压通常为几百伏特，可用电位器W2调节，A1与K之间的电压除有加速电子的作用外，主要是达到聚焦电子的目的，所以A1称为聚焦阳极。
W2即为示波器面板上的聚焦旋钮。
A2与K之间的电压为1千多伏以上，可通过电位器W3调节，A2与K之间的电压除了有聚焦电子的作用外，主要是达到加速电子的作用，因其对电子的加速作用比A1大得多，故称A2为加速阳极。
在有的示波器面板上设有W3，并称其为辅助聚焦旋钮。
在栅极G 与阴极K 之间加了一负电压即U K ﹥U G ，调节电位器W 1可改变它们之间的电势差。
如果G 、K 间的负电压的绝对值越小，通过G 的电子就越多，电子束打到荧光屏上的光点就越亮，调节W 1可调节光点的亮度。
示波器的使用实验报告
示波器的使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括垂直灵敏度、水平扫描速度、触发方式等的调节。
3、学会用示波器观察正弦波、方波、三角波等常见信号的波形，并测量其频率、幅值等参数。
二、实验仪器示波器、函数信号发生器、探头三、示波器的基本结构和工作原理示波器是一种用于观察和测量电信号波形的电子仪器。
它主要由示波管、垂直放大器、水平放大器、触发电路和电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。
电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而形成波形。
垂直放大器用于放大输入信号的垂直分量，以便在荧光屏上显示出清晰的波形。
水平放大器则用于控制电子束在水平方向上的扫描速度。
触发电路用于选择触发信号的来源和触发方式，以保证示波器能够稳定地显示波形。
四、实验内容及步骤1、示波器的校准将示波器的探头接到校准信号输出端。
调节示波器的垂直灵敏度和水平扫描速度，使校准信号的方波在荧光屏上显示出清晰的波形。
观察校准信号的幅值和频率，与标称值进行比较，如有偏差，进行相应的调整。
2、观察正弦波信号将函数信号发生器的输出设置为正弦波，频率为 1kHz，幅值为 5V。
将示波器的探头接到函数信号发生器的输出端。
调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示出合适的大小。
观察正弦波的波形，测量其幅值和周期，并计算出频率。
3、观察方波信号将函数信号发生器的输出设置为方波，频率为 2kHz，幅值为 3V。
重复步骤 2 中的操作，观察方波的波形，测量其幅值和周期，并计算出频率。
4、观察三角波信号将函数信号发生器的输出设置为三角波，频率为 500Hz，幅值为4V。
重复步骤 2 中的操作，观察三角波的波形，测量其幅值和周期，并计算出频率。
5、改变信号的频率和幅值，观察示波器的显示变化分别改变函数信号发生器输出信号的频率和幅值，观察示波器上波形的变化。
示波器的使用及实验
本实验所用函数信号发生器可以输出频率在0.2Hz-2MHz的正弦波、三角波、方波信号。
面板主要控制件的作用：
电源开关
频率显示
幅度显示
波形选择
频率范围选择
频率微调
幅度衰减
幅度微调
函数信号输出
4、测量前示波器面板控件的位置
AC常态
触发耦合方式 （COUPL ING）
顺时针旋足
微调（VIRIABLE）
3
2
1
4
扫描方式选择
被触发或准备指示灯
4
电平（LEVEL）：调节被测信号在某一电平触发扫描
5
自动（AUTO)：扫描发生器自动工作
1
常态（NORM)
2
单次（SINGLE)
3
触发方式选择
选择触发源信号 内：CH1 CH2 外：LINE EXT
接地
CH1或CH2选择：“交替”或“断续”工作方式时，选择频率低的通道触发 单踪显示时，任选其一，触发信号均来自于被显示通道
（三）用示波器测量相位差
将欲测量的两个信号A和B分别接到示波器的两个输入通道。
（一）测量电压
3、测量含有直流成分的交流信号
u(t)
A
B
0
t
图3－20含有直流成分的正弦交流信号波形
左图为含有直流成分的正弦交流电压波形，在测量时，既要测出直流成分的大小，又要测出交流电压的大小（振幅值）。
壹
测量步骤如下：
贰
测量交流电压振幅值 按照交流电压的上述测量方法进行测量，振幅值Um=Up-p/2。
扫描速率（SEC/DIV）
CH1
垂直方式（MODE）
触发极性（SLOPE）
示波器的使用实验操作流程
示波器的使用实验操作流程实验目的掌握示波器的基本使用方法，了解示波器的操作流程。
## 实验器材 - 示波器 - 示波器探头 - 信号发生器 - 信号线 - 电阻实验步骤步骤一：准备实验器材1.将示波器放置在平稳的台面上，接通电源。
2.将示波器探头插入示波器的探头插孔，并将探头插头拧紧。
3.连接信号发生器的输出端口与示波器的输入端口，使用信号线将它们连接起来。
4.若实验中需要使用外部电路，则准备好相应的电阻等器材。
步骤二：调整示波器参数1.打开示波器，并调整屏幕亮度和对比度，使得波形清晰可见。
2.调整示波器的扫描速度，根据实验需要选择合适的时间/频率范围。
3.设置示波器的触发方式，可以选择自动触发或外部触发，根据实验需要进行调整。
4.调整示波器的垂直和水平刻度，使得波形在屏幕上合适地显示。
步骤三：连接电路并进行测量1.将电阻或其他待测元件接入电路中，确保电路连接正确。
2.调整信号发生器的频率和幅度，使得待测信号在示波器屏幕上可见。
3.使用示波器探头将待测信号的输入引出，并与示波器的输入端口连接。
4.调整示波器的通道和触发方式，确保测得的信号清晰稳定。
5.使用示波器的测量功能，如测量频率、幅值、相位等参数。
6.根据实验需求，记录测量结果，并进行必要的数据处理和分析。
步骤四：实验结束1.实验完成后，关闭示波器和信号发生器。
2.将示波器探头从示波器的插孔上拔出，并将其妥善放置。
3.整理实验器材和连接线，保持实验台面整洁。
4.根据实验要求整理实验报告，详细记录实验过程和结果。
注意事项1.在进行实验操作前，仔细阅读示波器和信号发生器的使用说明书，了解各个操作按钮和接口的功能和使用方法。
2.在连接电路过程中，确保电路连接正确，避免短路和错误的测量结果。
3.在调整示波器参数过程中，注意保护示波器屏幕，避免受到机械碰撞或高静电等可能造成损坏的因素。
4.实验过程中遇到问题，及时寻求老师或助教的帮助和指导。
5.完成实验后，及时清理实验器材并将其归位，保持实验环境整洁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六示波器的使用
一、实验目的
1.掌握示波器的使用方法和注意事项。
2.学会使用示波器观察信号的波形和测量电信号的各种参数。
3.加深对交流电路与信号处理的理解。
二、实验器材
1.示波器。
2.同相耦合放大器。
3.信号源。
4.电阻与电容。
5.直流稳压电源。
三、实验原理
示波器按照显示方式可以分为光学示波器和电子示波器，按照性质可以分为模拟示波器和数字示波器。
光学示波器：光学示波器是使用光学方式来观察电信号波形，是一种古老的示波器，现在已经很少使用了。
模拟示波器（Analog Oscilloscope）：模拟示波器是一种使用电子枪产生的高速电子束在荧光屏上作横向的振荡运动和使用电子枪从电路输出端采样电压信号并把它们转化为不同的亮度和灰度的图像的方案表示情况的仪器。
数字示波器（Digital Oscilloscope）：数字示波器是指以数字方式采集、处理信号，以数字方式显示波形。
随着数字技术的不断改进，现代数字示波器的频带、采样率、计算精度都得到了极大的提高，基本上能够取代模拟示波器。
示波器的使用分为以下几个步骤：
2.1 调节示波器刻度和触发
示波器的刻度是描述电压和时间的标度，需要根据所观察的信号的特征来适当选择范围和分辨率，使波形在整个屏幕上合适地展示。
触发是示波器上非常重要的一个环节，只有信号波形达到稳定状态时，才会得到正确、精准和稳定的波形。
所以，我们需要在观察信号波形之前启动触发功能，让示波器在特定
条件下自动触发才能正确显示波形。
2.2 进行正弦波信号观测
静态观察：观察振荡器直接输出的正弦波信号。
动态观察：用同相耦合放大器将正弦波信号缩放并输出后再观察。
静态观察：产生6V的方波信号，使用串联调整器，平滑一下方波信号后，直接观察输出的方波波形。
静态观察：先产生一个变幅的正弦波，将该正弦波输入到运算放大器反馈回路中，得
到三角波输出信号，再输入示波器直接观察波形。
四、实验步骤
1、打开示波器，并打开它的前面板上的POWER（电源）开关。
2、用BNC转接头连接信号源的信号输出端和示波器的信号输入端。
3、按照上述的示波器使用步骤，观察正弦波、方波和三角波的波形，并测量波形各
项参数。
五、实验注意事项
1、实验时要观察波形的正确性和稳定性。
2、使用示波器要注意安全，观察时要把手离开前面板的控制器。
3、注意示波器的位置，不要妨碍其他人的实验。
4、进入实验室前要读一遍实验操作手册，清楚实验步骤和注意事项。
