简述差模信号和共模信号
共模信号和差模信号定义
共模信号和差模信号定义
共模信号是指发射机和接收机之间传送的信号，这些信号是在同一台电路的两个端口上同时存在的。
共模信号有时也称为“共用信号”或“共享信号”。
共模信号有助于可靠地传输信息和数据，还能够帮助在微控制器芯片上实现行为同步。
差模信号是一种在发射机和接收机之间进行通信的信号，它以两个端口上不同的电位作为参考，其中一个端口的混频信号的差值是所要传送的信号。
由于这种发射信号的特殊形式，无论发射机还是接收机，都可以以一种可控的方式控制信号的传送。
差模信号可以通过对发射机和接收机进行更有效的控制，从而改善信号的品质和性能。
共模和差模信号的定义及产生机理

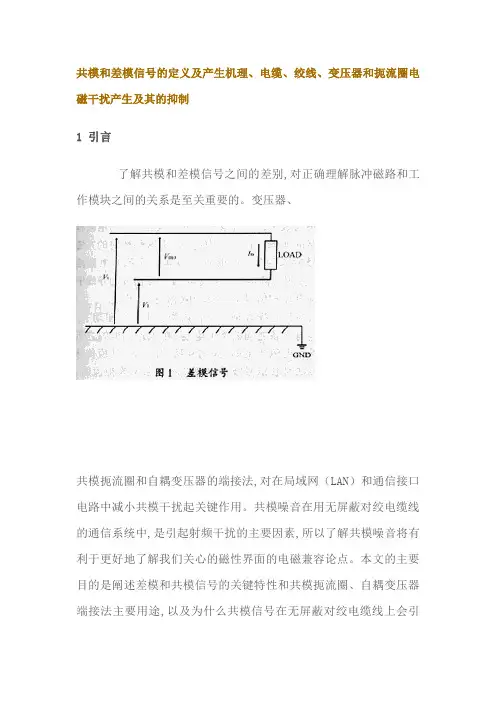

共模和差模信号的定义及产生机理、电缆、绞线、变压器和扼流圈电磁干扰产生及其的抑制1 引言了解共模和差模信号之间的差别,对正确理解脉冲磁路和工作模块之间的关系是至关重要的。
变压器、共模扼流圈和自耦变压器的端接法,对在局域网（LAN）和通信接口电路中减小共模干扰起关键作用。
共模噪音在用无屏蔽对绞电缆线的通信系统中,是引起射频干扰的主要因素,所以了解共模噪音将有利于更好地了解我们关心的磁性界面的电磁兼容论点。
本文的主要目的是阐述差模和共模信号的关键特性和共模扼流圈、自耦变压器端接法主要用途,以及为什么共模信号在无屏蔽对绞电缆线上会引起噪音发射。
在介绍这些信号特点的同时,还介绍了抑制一般噪音常用的方法。
2 差模和共模信号我们研究简单的两线电缆,在它的终端接有负载阻抗。
每一线对地的电压用符号V1和V2来表示。
差模信号分量是VDIFF,共模信号分量是VCOM,电缆和地之间存在的寄生电容是Cp。
其电路如图1所示,其波形如图2所示。
2．1 差模信号纯差模信号是：V1=－V2 （1）大小相等,相位差是180°VDIFF=V1－V2 （2）因为V1和V2对地是对称的,所以地线上没有电流流过。
所有的差模电流（IDIFF）全流过负载。
在以电缆传输信号时,差模信号是作为携带信息“想要”的信号。
局域网（LAN）和通信中应用的无线收发机的结构中安装的都是差模器件。
两个电压（V1＋V2）瞬时值之和总是等于零。
2．2 共模信号纯共模信号是：V1=V2=VCOM （3）大小相等,相位差为0°V3=0 （4）共模信号的电路如图3所示,其波形如图4所示。
因为在负载两端没有电位差,所以没有电流流过负载。
所有的共模电流都通过电缆和地之间的寄生电容流向地线。
在以电缆传输信号时,因为共模信号不携带信息,所以它是“不想要”的信号。
两个电压瞬时值之和（V1＋V2）不等于零。
相对于地而言,每一电缆上都有变化的电位差。
这变化的电位差就会从电缆上发射电磁波。
共模信号和差模信号

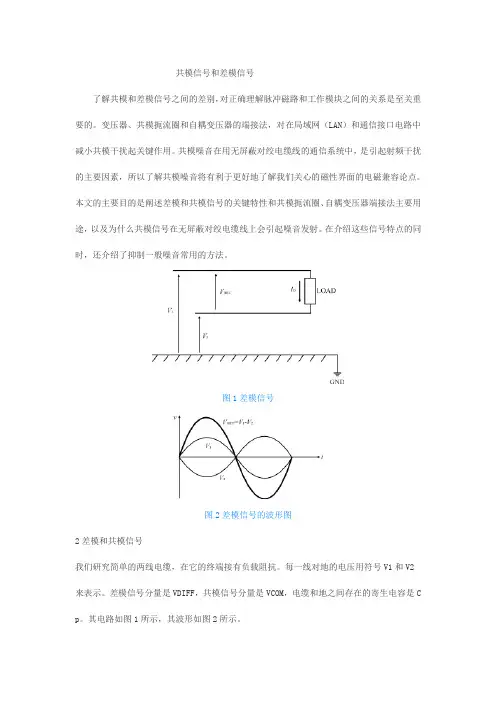

共模信号和差模信号了解共模和差模信号之间的差别，对正确理解脉冲磁路和工作模块之间的关系是至关重要的。
变压器、共模扼流圈和自耦变压器的端接法，对在局域网（LAN）和通信接口电路中减小共模干扰起关键作用。
共模噪音在用无屏蔽对绞电缆线的通信系统中，是引起射频干扰的主要因素，所以了解共模噪音将有利于更好地了解我们关心的磁性界面的电磁兼容论点。
本文的主要目的是阐述差模和共模信号的关键特性和共模扼流圈、自耦变压器端接法主要用途，以及为什么共模信号在无屏蔽对绞电缆线上会引起噪音发射。
在介绍这些信号特点的同时，还介绍了抑制一般噪音常用的方法。
图1差模信号图2差模信号的波形图2差模和共模信号我们研究简单的两线电缆，在它的终端接有负载阻抗。
每一线对地的电压用符号V1和V2来表示。
差模信号分量是VDIFF，共模信号分量是VCOM，电缆和地之间存在的寄生电容是C p。
其电路如图1所示，其波形如图2所示。
2．1差模信号纯差模信号是：V1=－V2（1）大小相等，相位差是180°VDIFF=V1－V2（2）因为V1和V2对地是对称的，所以地线上没有电流流过。
所有的差模电流（IDIFF）全流过负载。
在以电缆传输信号时，差模信号是作为携带信息“想要”的信号。
局域网（LAN）和通信中应用的无线收发机的结构中安装的都是差模器件。
两个电压（V1＋V2）瞬时值之和总是等于零。
2．2共模信号纯共模信号是：V1=V2=VCOM（3）大小相等，相位差为0°V3=0（4）共模信号的电路如图3所示，其波形如图4所示。
因为在负载两端没有电位差，所以没有电流流过负载。
所有的共模电流都通过电缆和地之间的寄生电容流向地线。
在以电缆传输信号时，因为共模信号不携带信息，所以它是“不想要”的信号。
图3共模信号图4共模信号的波形图图5无屏蔽对绞线系统中的差模信号图6无屏蔽对绞线系统中的共模信号两个电压瞬时值之和（V1＋V2）不等于零。
相对于地而言，每一电缆上都有变化的电位差。
共模信号和差模信号
差模信号差模信号定义：两个大小相等、极性相反的一对信号称为差模信号。
差模输入差动放大电路输入差模信号（uil =-ui2）时，称为差模输入。
差模输入使两管的集电极电流一增一减，相应两管的集电极电位也一增一减，于是有输出电流出现。
差模信号分量是VDIFF差模信号波形差模信号基本信息纯差模信号是：V1=－V2大小相等，相位差是180°VDIFF=V1－V2因为V1和V2对地是对称的，所以地线上没有电流流过。
所有的差模电流（IDIFF）全流过负载。
在以电缆传输信号时，差模信号是作为携带信息“想要”的信号。
局域网（LAN）和通信中应用的无线收发机的结构中安装的都是差模器件。
两个电压（V1＋V2）瞬时值之和总是等共模信号共模信号两个大小相等、极性相同的一对信号称为共模信号。
共模输入差动放大电路输入共模信号（uil =ui2）时，称为共模输入。
共模信号分量是VCOM共模信号波形共模信号的基本信息V1=V2=VCOM大小相等，相位差为0°V3=0因为在负载两端没有电位差，所以没有电流流过负载。
所有的共模电流都通过电缆和地之间的寄生电容流向地线。
在以电缆传输信号时，因为共模信号不携带信息，所以它是“不想要”的信号。
共模抑制比•定义：输入端口短路线中点对地加电压和输入端口两点之间电压的比。
•共模抑制比用作描述信号接收器输入端口对地平衡度的一个参数。
•CMRR=| Aud/Auc| 其中Aud为差模信号放大倍数，Auc为共模信号放大倍数。
•差模信号电压放大倍数Aud越大，共模信号电压放大倍数Auc越小，则CMRR越大。
此时差分放大电路抑制共模信号的能力越强，放大器的性能越好。
当差动放大电路完全对称时，共模信号电压放大倍数Auc=0，则共模抑制比CCMR→∞，这是理想情况，实际上电路完全对称是不存在的，共模抑制比也不可能趋于无穷大。
什么是差模干扰和共模干扰 该如何抑制
一.什么是差模信号和共模信号差模信号：大小相等，方向相反的交流信号;双端输入时，两个信号的相位相差180度。
共模信号：大小相等。
方向相同。
双端输入时，两个信号相同。
在差分放大电路中，有两个输入端，当在这两个端子上分别输入大小相等、相位相反的信号，(这指有效信号)放大器能产生很大的放大倍数，我们把这种信号叫做差模信号，这时的放大倍数叫做差模放大倍数。
如果在两个输入端分别输入大小相等，相位相同的信号，(这实际是上一级由于温度变化(温漂)而产生的信号，是一种有害的东西)，为了形象化温漂而提出了共模信号，这时的放大倍数叫做共模放大倍数。
由于差分放大电路的构成特点，在差分放大电路中共模信号是不会被放大的，所以共模放大倍数很小(一般都小于1)。
计算公式又分为单端输出和双端输出，所以有四个共模信号和差模信号是指差动放大器双端输入时的输入信号。
二.什么是差模干扰和共模干扰任何两根电源线或通信线上所存在的干扰，均可用共模干扰和差模干扰来表示。
1.差模干扰差模干扰：差模干扰在两导线之间传输，属于对称性干扰，它定义为任何两个载流导体之间的不希望有的电位差。
各个信号间产生的相互干扰，一般使用电感电容就能过滤掉，就是我们经常使用的104,或者磁珠。
差模干扰幅度小、频率低、所造成的干扰较小。
差模干扰的电流大小相等，方向(相位)相反。
由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。
2.共模干扰共模干扰：共模干扰在导线与地(机壳)之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望有的电位差;所有输出的波形都具有此属性，这个需要使用共模电感过滤。
在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。
共模干扰一般来自电源。
共模干扰产生原因1. 电网串入共模干扰电压。
2. 辐射干扰(如雷电，设备电弧，附近电台，大功率辐射源)在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线-零线回路面积与地线-火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。
差模信号与共模信号
差模信号与共模信号
哎呀呀，这“差模信号”和“共模信号”可真是让我这个小脑袋瓜转了好久呢！
咱先来说说这差模信号。
你看啊，就好像我们班跑步比赛，我和我的同桌一起跑，我俩速度不一样，这速度的差别就好比差模信号。
它是两个信号之间的差异部分。
比如说，一条线路上传了两个大小不同、方向相反的电流，这就是差模信号在“搞事情”啦！
那共模信号又是啥呢？这就好比全班同学一起做早操，大家动作差不多，方向也一样，这差不多一样的动作就像共模信号。
它是两个信号相同的部分。
比如说，一条线路上传了两个大小相同、方向相同的电流，这就是共模信号在“发挥作用”呢！
“这有啥用啊？”你可能会这么问。
嘿，用处可大啦！在电子电路里，如果差模信号和共模信号处理不好，那整个电路就可能乱套啦！就像我们做数学题，如果一开始就把公式用错了，那后面能得出正确答案吗？肯定不能呀！
老师给我们讲这些的时候，我周围的小伙伴们都一脸懵。
“这也太难懂了吧！”有的同学小声嘟囔着。
我也着急呀，心里想着：“这可怎么办，我一定要搞明白！”
后来，老师举了好多例子，还让我们做了实验。
慢慢地，我好像有点明白了。
我赶紧跟同桌说：“嘿，我好像懂了一点，你呢？”同桌摇摇头：“我还是不太清楚，你快给我讲讲。
”我就把自己的理解跟他说了一遍。
你说，这差模信号和共模信号是不是很像一对调皮的双胞胎，有时候让人分不清，但只要我们仔细观察，就能发现它们的不同之处。
总之，差模信号和共模信号虽然复杂，但只要我们用心去学，就能掌握它们的奥秘！。
共模信号 差模信号
共模信号差模信号
共模信号和差模信号是电路中常见的两种信号类型。
共模信号是指两个信号在同一时间、同一方向上变化的信号，而差模信号则是指两个信号在同一时间、相反方向上变化的信号。
在电路中，共模信号和差模信号的处理方式不同，因此了解这两种信号的特点和处理方法对于电路设计和故障排除都非常重要。
我们来看一下共模信号。
共模信号通常是由于电源噪声、地线干扰等因素引起的。
这种信号会对电路产生干扰，导致信号质量下降，甚至影响整个系统的正常工作。
为了消除共模信号的影响，我们可以采取一些措施，比如使用滤波器、增加屏蔽等。
滤波器可以将高频噪声滤除，而屏蔽则可以防止外部干扰信号进入电路。
接下来，我们来看一下差模信号。
差模信号通常是由于信号源的差异引起的。
比如，在差分放大器中，两个输入信号的差异就是差模信号。
差模信号可以被放大器放大，从而得到更高的信噪比。
在电路设计中，差分放大器常用于信号放大和传输。
此外，差分信号还可以用于电路故障排除。
通过测量差分信号的大小和方向，可以判断电路中是否存在故障。
共模信号和差模信号是电路中常见的两种信号类型。
了解这两种信号的特点和处理方法对于电路设计和故障排除都非常重要。
在实际应用中，我们需要根据具体情况选择合适的处理方法，以保证电路的正常工作。
电路中的共模信号与差模信号
电路中的共模信号与差模信号在电路设计和信号传输中，共模信号（Common Mode Signal）和差模信号（Differential Mode Signal）是两个非常重要的概念。
它们在电路性能和信号质量上起着关键作用。
本文将从原理、应用以及解决方案等方面，探讨共模信号和差模信号的特点以及对电路性能的影响。
一、共模信号的特点和作用共模信号是指同时作用于电路两个输入端口的信号，它们具有相同的幅值和相位。
在某些情况下，由于外界信号或者电路内的某些因素，共模信号会被引入到差动信号中，从而导致信号的失真和干扰。
共模信号的存在会对电路的性能产生负面影响，如信号失真、干扰增加等。
为了解决共模信号对电路性能的影响，工程师们通常会采取一系列的抑制措施。
比如，在模拟电路设计中，可以采用差分放大器、共模抑制电路等，来抑制共模信号的干扰。
在数字电路设计中，可以采用屏蔽技术、滤波器等来降低共模信号的干扰。
二、差模信号的特点和应用差模信号是指作用于电路的两个输入端口的信号，它们具有相反的相位，在电路中相互抵消。
差模信号在许多应用中起着重要作用，特别是在数据传输和通信领域。
差分信号在许多数字通信中广泛应用，利用差分信号传输数据可以提高信号质量和稳定性。
相比于单端传输，差分信号可以减少共模噪声的干扰，并提高信号的抗干扰能力。
在信号的采集和放大过程中，差分输入的方式可以提高信号的准确性和抗干扰能力。
差分信号输入方式具有更高的共模抑制比、更低的噪声功率以及更好的线性特性。
三、解决方案和技术为了提高共模抑制能力和差分信号传输质量，工程师们提出了一系列的解决方案和技术。
在电路设计中，可以采用差分信号传输技术来提高信号品质。
差分信号传输可以通过差分放大器、差分线路、差分编解码器等实现。
这些技术可以将差分信号从共模信号中分离出来，提高信号传输质量。
在电路布局和连接中，可以采用屏蔽性的方法来降低共模干扰。
通过电路板的屏蔽和接地设计，可以减少共模噪声对电路的干扰。
运放输入信号分解为差模和共模
共模信号和差模信号是指差动放大器双端输入时的输入信号。
共模信号：双端输入时，两个信号相同。
差模信号：双端输入时，两个信号的相位相差180度。
任何两个信号都可以分解为共模信号和差模信号。
设两路的输入信号分别为： A,B.
m,n分别为输入信号A，B的共模信号成分和差模信号成分。
输入信号A，B可分别表示为：A=m+n；B=m-n
则输入信号A,B可以看成一个共模信号 m 和差模信号 n 的合成。
其中m=(A+B)/2；n=(A-B)/2。
差动放大器将两个信号作差，作为输出信号。
则输出的信号为A-B，与原先两个信号中的共模信号和差模
信号比较，可以发现：
共模信号m=(A+B)/2不见了，而差模信号n=(A-B)/2得到两倍的放大。
这就是差模放大器的工作原理。
差分信号，有些也称差动信号，用两根完全一样，极性相反的信号传输一路数据，依靠两根信号电平差进行判决。
为了保证两根信号完全一致，在布线时要保持并行，线宽、线间距保持不变。
共模信号是作用在差分放大器或仪表放大器两个输入端的相同信号，通常是由于线路传导和空间磁场干扰产生的，是不希望出现的信号，差模信号是两个输入端信号的相位相差180度。
如果共模信号被放大很多，会影响到真正需要放大的差模信号。
常用共模抑制比CMRR来衡量差分放大电路抑制共模信号的能力，它是放大器对差模信号的电压放大倍数与对共模信号的电压放大倍数之比，CMRR越大，放大器的性能越好。
差模信号、共模信号、共模抑制比的概念
差模信号、共模信号、共模抑制比的概念2010年02月02日星期二 14:15共模信号与差模信号辨析差模又称串模,指的是两根线之间的信号差值；而共模噪声又称对地噪声,指的是两根线分别对地的噪声。
对于一对信号线A、B，差模干扰相当于在A与B之间加上一个干扰电压，共模干扰相当于分别在A与地、B与地之间加上一个干扰电压；像平常看到的用双绞线传输差分信号就是为了消除共模噪声，原理很简单，两线拧在一起，受到的共模干扰电压很接近， Ua - Ub依然没什么变化，当然这是理想情况。
比如，RS422/485总线就是利用差分传输信号的一种具体应用。
实际应用中，温度的变化各种环境噪声的影响都可以视作为共模噪声信号，但如果在传输过程中,两根线的对地噪声哀减的不一样大,使得两根线之间存在了电压差,这时共模噪声就转变成了差模噪声。
差分信号不是一定要相对地来说的，如果一根线是接地的，那他们的差值就是相对地的值了，这就是模拟电路中讲过的差分电路的单端输入情况。
差分放大器，差模输入，差模是相对共模来说的。
差分是一种方式。
差模、共模信号，差分放大电路举例来说，假如一个ADC有两个模拟输入端，并且AD转换结果取决于这两个输入端电压之差，那么我们说这个ADC是差分输入的，并把这两个模拟输入端合在一起叫做差分输入端。
但是加在差分输入端上的电压并不一定总是大小相等方向相反，甚至很多情况下是同符号的。
(注：即不一定是一正一负)我们把它们的差叫做差模输入，而把它们共有的量（即平均值）叫做共模输入。
差分是一种电路形式的叫法....差模是对信号的定义....(想对来说有共模..)差动=======差分回答：差模信号：大小相等，方向相反的交流信号，共模信号：大小相等。
方向相同。
在差分放大电路中，经常提到共模信号和差模信号，在差分放大电路中共模信号是不会被放大的，可以理解为三极管的温漂引起的电流型号，为了形象化温漂而提出了共模信号，差模信号为输入信号，就是Ui,就是放大的对象。
差模与共模
和共模组成吗?? 这里的差模电压怎幺是 u--u+?理论上是两个信号中的差模相 减才对，怎幺是直接相减呢? 答：道理很简单，我们对于第一个信号可以求得它的 u1d=(u--u+)/2 u1c=(u- +u+)/2 第二个信号：
u2d=-(u--u+)/2 u2c= (u- +u+)/2 你应该发现了 uid=u1d-u2d=u--u+ 幺 uid 直接就等于 u--u+ 的道理。 二、反相比例，同相比例，加法运算电路，减法运算电路，电压跟随器与 之联系。 1、我们说到的这些都是在理想的放大器上加了电子器件，其实道理是相同 的，只要抓住一点那就是考虑没有加器件的情况，再转换到考虑加器件上。 通俗一点就是算好输入电压走到运放直接输入点的电压(虚短)，电流(虚段)。 问题就解决啦! 扩展阅读：电子电路基础知识点总结 .而共模信号为 0.这就是我们看到的为什
差模与共模简介
共模信号与差模信号编辑差模又称串模，指的是两根线之间的信号差值；而共模噪声又称对地噪声，指的是两根线分别对地的噪声。
差模信号：幅度相等，相位相反的信号，共模信号：幅度相等，相位相同的信号。
设差分信号有两个，v1、v2，共模信号为Vcom，差模信号为VDiff。
共模信号：就是这两个信号共同拥有的那部分：（v1+v2）/2；差模信号：就是这两个信号各自拥有的那部分：对于v1，（v1-v2）/2；对于v2，-（v1-v2）/2；所以v1、v2分别表示为共模信号和差模信号之和。
注：因为差模信号是相位相反的，所以（V1+V2）能将差模信号抵消掉，剩下的是共模信号的两倍，因此共模信号Vcom=（V1+V2）/2。
每一个信号是共模信号与差模信号的和，所以对V1而言差模信号为V1-（V1+V2）/2 = (v1-v2)/2; 对V2而言差模信号为V2- （v1+v2）/2 = -（v1-v2）/2。
中文名共模信号与差模信号又称为常模、串模缺点干扰一般比较难以抑制特点传输过程中由电磁感应产生简介编辑差模信号又称为常模、串模、线间感应和对称信号等，在两线电缆传输回路，每一线对地电压用符号V1和V2来表示。
差模信号分量是VDIFF。
纯差模信号是：V1=－V2；其大小相等，相位差180°；VDIFF=V1－V2，因为V1和V2对地是对称的，所以地线上没有电流流过。
所有的差模电流（IDIFF）全流过负载。
差模干扰侵入往返两条信号线，方向与信号电流方向一致，其一种是由信号源产生，另一种是传输过程中由电磁感应产生，它和信号串在一起且同相位，这种干扰一般比较难以抑制。
共模信号又称为对地感应信号或不对称信号，共模信号分量是VCOM，纯共模信号是：VCOM=V1=V2；大小相等，相位差为0°；V3=0。
干扰信号侵入线路和接地之间，干扰电流在两条线上各流过二分之一，以地为公共回路；原则上讲，这种干扰是比较容易消除的。
差分放大电路共模和差模
差分放大电路共模和差模
差分放大电路是一种常用的电路，用于信号放大、滤波和抑制共
模干扰。
在差分放大电路中，共模和差模是两个重要的概念。
差模信号是指输入信号在两个输入端口之间的差值，表示差分信
号的变化。
差模放大器会放大差模信号，使其具有较高的增益。
共模信号是指输入信号在两个输入端口之间的平均值，表示共同
的模式信号。
共模放大器会放大共模信号，使其具有较高的增益。
差模信号和共模信号可以同时存在于输入信号中。
差分放大电路
的目的是增强差模信号而抑制共模信号。
这是因为共模信号通常是来
自于外部的干扰，而差模信号包含了需要处理的信息。
为了实现有效的差分放大功能，差分放大器通常采用差模输入和
差模输出的结构。
这种结构能够使差模信号经过放大而共模信号被抑制。
差分放大器还会通过不同的设计和增益控制来保证差模放大器具
有较高的增益，同时抑制或消除共模干扰。
总结起来，差分放大电路通过对差模信号进行放大，从而实现了
信号的放大功能；通过对共模信号的抑制，实现了对共模干扰的抑制。
这使得差分放大电路在信号处理和抗干扰方面有着广泛的应用。
什么是差模信号和共模信号
什么是差模信号和共模信号在电路中，存在着两种类型的信号：差模信号和共模信号。
这两种信号在信号传输中都会产生影响，因此我们需要了解差模信号和共模信号的含义以及它们在电路中的作用。
差模信号差模信号指的是两个信号之间的差值信号。
在电路中，通常是通过运算放大器来实现对两个信号的差值计算。
差模信号一般用来表示正负极间的电压差异，它包含了信号源之间的差异信号，通常发生在信号传输的不同路径中。
在很多应用中，差模信号代表着我们需要测量的信号，例如温度传感器等。
差模信号的传输可以通过平衡传输和非平衡传输两种方式实现。
平衡传输即将差模信号双向地传输到接收器，减少了电磁噪声的影响。
非平衡传输则将差模信号单向传输到接收器，一般应用于短距离传输和低速传输，因此对电磁噪声的抵抗力较弱。
共模信号共模信号指的是两个信号之间的平均值信号。
这个平均值信号在信号传输中也会产生影响，因此需要在设计电路时注意它的存在。
共模信号通常来自电源、地线、电路元件等，这些信号会引起电路中信号测量的偏差，极大地影响了信号质量。
共模信号的消除可以通过多种方法实现。
其中一种方法是使用差分输入电路，差分输入电路能够消除掉两个信号之间的共模信号。
此外，还可以使用共模抑制电路、隔离电路和滤波器等方法来消除共模信号的干扰。
差模信号和共模信号的区别差模信号和共模信号的区别在于它们在信号传输中的表现。
差模信号通常表现为电路的差异信号，在信号源之间传输差异信号时会产生，传输距离较远时通常采用平衡传输的方式来减少信号失真。
共模信号则表现为电路的平均信号，在电源、地线等部件中产生，需要通过差分输入电路等方法进行消除，以减少对信号质量的影响。
结语差模信号和共模信号在电路中的重要性不可忽视。
了解差模信号和共模信号的含义，以及它们在电路中的作用，有助于我们设计出更加准确、稳定的电路。
在实际应用中，我们应该根据具体情况选择不同的传输方式和消除方法，以达到最优的信号质量。
差模信号与共模信号的定义
差模信号与共模信号的定义差模信号和共模信号，这听上去像是两个在电路里打架的小家伙，其实背后大有文章。
想象一下吧，咱们的电器就像人一样，有些人喜欢独来独往，偶尔展现点个性，有些人则乐于融入大家庭，和谐共处。
差模信号就是那个特立独行的家伙，哎，他最爱的是将有用的信号从噪声中分离出来，像是一位艺术家在嘈杂的市场中寻找灵感。
他总是想尽办法把自己传达的信息清晰地送到终端设备，努力让我们听得懂、看得见，不受干扰。
想想吧，当你听音乐的时候，那些细腻的乐器声和清晰的人声，都是差模信号在努力工作。
他不怕噪声的侵扰，反而像是个斗士，勇敢地把有用的信息捞出来。
就像在一场热闹的聚会上，你总能找到一个在大声喧哗中依然能清晰讲笑话的人，这就是差模信号。
他把信息传递得明明白白，让我们听得更清楚，体验更好。
再来聊聊共模信号，这家伙就有点像是那个老好人，喜欢和大家打成一片，没什么特别的主见。
共模信号是指那些在电路中同时出现的相同信号，噪声和干扰也是如此，统统都一股脑地涌过来。
想象一下，电路就像是一个大派对，每个人都在同一个节奏下摇摆，不分你我。
共模信号的存在，虽然让我们觉得热闹，但有时却带来了些麻烦。
因为这些杂音，可能会把我们的信号搞得模糊不清，就像在聚会上聊得火热，突然有人插嘴，让原本清晰的话题变得复杂。
这两者之间的关系就像是江湖中的朋友，虽然有时意见不合，但总有互补之处。
差模信号在风中独舞，共模信号则在群体中寻找归属，他们共同存在，却又时常博弈。
咱们需要差模信号去提升信息的质量，而共模信号则在背后静静守护，确保电路的稳定性。
说到这里，我不禁想起一句话，“风雨同舟，齐心协力”，这不正是它们之间的关系吗？在实际应用中，我们往往要用一些技巧来平衡这两者。
有时候我们需要把差模信号放大，让它更加清晰；而有时，我们又需要抑制共模信号，减少那些干扰。
就像在生活中，我们需要找到自己的声音，但也得学会在嘈杂中找到安宁。
想要达到这个“终极目标”，我们就得依靠一些电路设计中的技术，比如差模放大器，来更好地处理这些信号。
共模和差模信号的定义
共模和差模信号的定义
嘿，朋友们！今天咱来聊聊共模和差模信号，这俩可真是电子世界里特别有意思的存在呢！
你可以把共模信号想象成是一场集体行动。
就好比一群人一起朝着同一个方向前进，大家步伐一致，目标相同。
在电路里呢，共模信号就是在两根导线上出现的相同的信号。
它就像是大家一起喊出的口号，整齐划一。
那差模信号呢，就像是一场比赛。
两个对手在赛道上你追我赶，互不相让。
在电路中，差模信号就是两根导线上信号的差值。
它就像是两个人竞赛时的差距，有大有小。
咱生活中也有类似共模和差模信号的情况呀！比如说，大家一起参加合唱，那就是共模的一种体现，每个人都唱着同样的旋律；而两个人进行跑步比赛，那速度的差值不就像是差模信号嘛！
共模信号有时候会带来一些麻烦呢！就好像大家一起走，如果方向错了，那可就糟糕啦！在电路里，如果共模信号太强，可能会干扰到正常的工作。
这就好比一群人喊口号声音太大，把其他声音都盖住了，那可不行呀！
差模信号呢，虽然是相互竞争的关系，但也是推动进步的力量呀！就像比赛能让人变得更强。
在电路里，我们可以通过巧妙地处理差模信号来实现各种功能呢。
哎呀，你说这共模和差模信号是不是很有趣？它们在电子世界里就像两个小精灵，有时调皮捣蛋，有时又大显身手。
我们得好好了解它们，才能更好地驾驭电路这个神奇的世界呀！
我们要像对待好朋友一样对待共模和差模信号，知道它们的脾气，掌握它们的特点。
只有这样，我们才能在电子领域里游刃有余，创造出更多神奇的电子设备和系统。
所以呀，可别小瞧了这共模和差模信号，它们的作用可大着呢！这就是我对共模和差模信号的理解，你们觉得怎么样呢？。
差分差模、共模的解释
差模又称串模,指的是两根线之间的信号差值；而共模噪声又称对地噪声,指的是两根线分别对地的噪声。
对于一对信号线A、B，差模干扰相当于在A与B之间加上一个干扰电压，共模干扰相当于分别在A与地、B与地之间加上一个干扰电压；像平常看到的用双绞线传输差分信号就是为了消除共模噪声，原理很简单，两线拧在一起，受到的共模干扰电压很接近，Ua - Ub依然没什么变化，当然这是理想情况。
比如说，RS422/485总线就是利用差分传输信号的一种具体应用。
实际应用中，温度的变化各种环境噪声的影响都可以视作为共模噪声信号，但如果在传输过程中,两根线的对地噪声哀减的不一样大,使得两根线之间存在了电压差,这时共模噪声就转变成了差模噪声。
差分信号不是一定要相对地来说的，如果一根线是接地的，那他们的差值就是相对地的值了，这就是模拟电路中讲过的差分电路的单端输入情况。
差分放大器，差模输入差模是相对共模来说的。
差分是一种方式。
差模共模信号，差分放大电路举例来说，假如一个AD C有两个模拟输入端，并且AD转换结果取决于这两个输入端电压之差，那么我们说这个ADC是差分输入的，并把这两个模拟输入端合在一起叫做差分输入端。
但是加在差分输入端上的电压并不一定总是大小相等方向相反，甚至很多情况下是同符号的。
(注：即不一定是一正一负)我们把它们的差叫做差模输入，而把它们共有的量（即平均值）叫做共模输入。
差分是一种电路形式的叫法....差模是对信号的定义....(想对来说有共模..)差动=======差分回答：差模信号：大小相等，方向相反的交流信号，共模信号：大小相等。
方向相同。
在差分放大电路中，经常提到共模信号和差模信号，在差分放大电路中共模信号是不会被放大的，可以理解为三极管的温漂引起的电流型号，为了形象化温漂而提出了共模信号，差模信号为输入信号，就是Ui,就是放大的对象。
共模和差模信号的定义及产生机理
共模和差模信号的定义及产生机理、电缆、绞线、变压器和扼流圈电磁干扰产生及其的抑制1 引言了解共模和差模信号之间的差别,对正确理解脉冲磁路和工作模块之间的关系是至关重要的。
变压器、共模扼流圈和自耦变压器的端接法,对在局域网（LAN）和通信接口电路中减小共模干扰起关键作用。
共模噪音在用无屏蔽对绞电缆线的通信系统中,是引起射频干扰的主要因素,所以了解共模噪音将有利于更好地了解我们关心的磁性界面的电磁兼容论点。
本文的主要目的是阐述差模和共模信号的关键特性和共模扼流圈、自耦变压器端接法主要用途,以及为什么共模信号在无屏蔽对绞电缆线上会引起噪音发射。
在介绍这些信号特点的同时,还介绍了抑制一般噪音常用的方法。
2 差模和共模信号我们研究简单的两线电缆,在它的终端接有负载阻抗。
每一线对地的电压用符号V1和V2来表示。
差模信号分量是VDIFF,共模信号分量是VCOM,电缆和地之间存在的寄生电容是Cp。
其电路如图1所示,其波形如图2所示。
2．1 差模信号纯差模信号是：V1=－V2 （1）大小相等,相位差是180°VDIFF=V1－V2 （2）因为V1和V2对地是对称的,所以地线上没有电流流过。
所有的差模电流（IDIFF）全流过负载。
在以电缆传输信号时,差模信号是作为携带信息“想要”的信号。
局域网（LAN）和通信中应用的无线收发机的结构中安装的都是差模器件。
两个电压（V1＋V2）瞬时值之和总是等于零。
2．2 共模信号纯共模信号是：V1=V2=VCOM （3）大小相等,相位差为0°V3=0 （4）共模信号的电路如图3所示,其波形如图4所示。
因为在负载两端没有电位差,所以没有电流流过负载。
所有的共模电流都通过电缆和地之间的寄生电容流向地线。
在以电缆传输信号时,因为共模信号不携带信息,所以它是“不想要”的信号。
两个电压瞬时值之和（V1＋V2）不等于零。
相对于地而言,每一电缆上都有变化的电位差。
这变化的电位差就会从电缆上发射电磁波。
