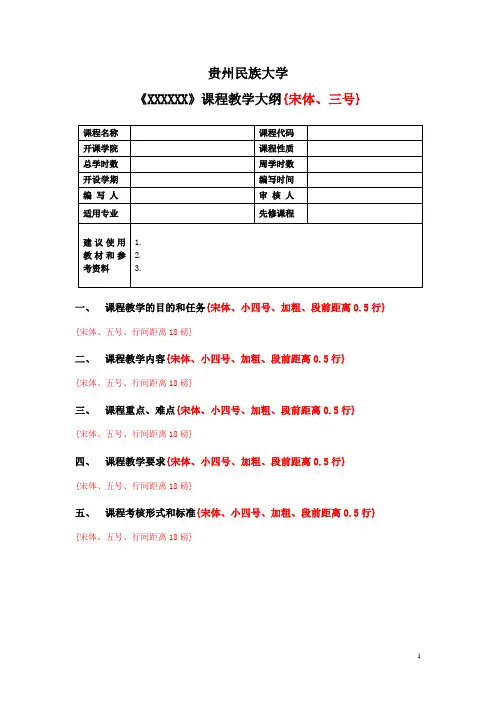

课程教学大纲(模板)

课程教学大纲(模板)

（一）机械制图及计算机绘图教学大纲

(举例)

课程名称：机械制图及计算机绘图

课程类型:专业基础课

总学时：96讲课学时：48实验学时：48

学分：6

适用对象：机电一体化技术

1．课程性质

机械制图及计算机绘图是机电一体化技术专业的一门专业基础课程，培养学生使用计算机绘图软件（如AutoCAD、CAXA等）绘制机械图样的技能，进一步提升读图和绘图能力，为继续研究专业技术、解决生产实际问题和职业生涯的发展奠定基础。

2．课程目标

(1)掌握利用计算机绘图软件绘制常用机械类图形的方法、步骤及基本技巧；具有用计算机绘图软件绘制中等复杂程度零

件图和简单装配图的能力，为从事机械类相关专业打下扎实的基础。

(2)培养自觉遵守国家制图相关标准的意识、规范的计算机绘图惯和正确获取、处理、表达技术信息的能力。

(3)通过计算机绘图实践，培养制定并实施工作计划的能力、团队合作与交流的能力、严谨的工作作风，以及良好的职业道德和职业情感，满足职业岗位和职业生涯发展的需要。

3．课程内容及要求

模块一：制图的基本知识与基本技能

把握国家标准中有关图副、图线等制图根本规定及尺寸注法的规定；初步培养学生把握使用绘图工具的能力，并使学生把握平面图形的根本作图方法，为研究投影作图打下基础；培养学生耐烦详尽、严肃当真、一丝不苟的工作风格，为今后研究和工作打下优秀基础。

（1）机械制图标准

（2）绘制较复杂的平面图形

（3）徒手绘制草图

模块二：物体的三视图

掌握正投影法原理，熟练运用投影规律分析和绘制基本体的视图；通过尺寸标注的教学，使学生掌握在基本体视图上完

整标注形体尺寸的方法；通过投影基础理论的教学及绘图读图练，培养学生的空间思维能力。

（1）绘制简单形体的三视图

（2）绘制点的投影

（3）绘制和识读直线的投影

（4）绘制和识读平面的投影

（5）绘制根本几何体的三视图

模块三：轴测图

掌握正等测、斜二测画法，并能根据简单形体的三视图画出轴测图；初步掌握徒手绘图的基本技法及轴测草图画法。

（1）正等测画法

（2）斜二测画法

（3）轴测图的选择

（4）轴测草图画法

模块四：截交线与相贯线

熟练把握立体截交线投影的求法及两圆柱正交时的相贯线画法。

（1）绘制截交线的投影

（2）绘制相贯线的投影

模块五：组合体

熟练运用投影规律分析和绘制组合体视图，完成由物画图，由图想物两次转化的认识过程，进一步培养学生的空间想象能力；灵活运用“形体分析法”和“面形分析法”绘制和识读组合体的视图；通过尺寸标注的讲授，使学生根本把握在组合体视图上正确、齐全、清晰地标注尺寸的方法。

（1）绘制组合体的三视图

（2）标注组合体的尺寸

（3）读组合体的三视图

（4）绘制组合体的轴测图

模块六：机械图样的表达方法

掌握各种视图的画法、标注及应用；掌握剖视图、断面图的概念、画法、标注及应用进一步培养和发展空间想象能力，为识读和绘制机械图样打下基础。

（1）视图

（2）制剖视图

（3）绘制断面图

（4）其他表达方法

模块七：标准件与常用件

了解常用件的概念，把握其画法及标注规定；学会查阅标准件的有关数据资料的方法。

（1）绘制螺纹紧固件连接的视图

（2）绘制齿轮的视图

（3）识绘键、销连接图

（4）绘制滚动轴承的视图

（5）绘制弹簧的视图

模块八：零件图

了解零件图、装配图的各自的作用、内容及二者之间的相互关系；学会选择一般基准，并能正确、齐全、清晰和较合理地标注零件的尺寸。综合运用以前所学知识，掌握零件图、部件装配图表达方案的选择方法，绘制一般零件图。熟悉常见的零件。能根据装配示意图、零件图，掌握拼画简单装配图的一般方法。

（1）认识零件图

（2）机器图样中的手艺请求

（3）绘制零件图

（4）识读零件图

馍块九：装配图

熟悉装配图的内容和表达方法；较顺利地读懂中等复杂程度的装配图，能分清零件的图形轮廓，零件与零件之间的相对位置，配合性质，连接形式等，理解部件的工作原理；能在中

等复杂程度（由约15种序号的专用和若干标准件组成）的装配图中，拆画出指定的零件图。

（1）识读装配图

（2）画装配图

（3）零部件测绘

模块十：计算机绘图

初步掌握计算机绘图软件的操作，在教师指导下，独立完成简单图形的绘制。

（1）用AutoCAD绘制平面图

（2）用AutoCAD绘制三视图

（3）用AutoCAD绘制零件图

（4）用AutoCAD绘制装配图

4．实践环节

本课程包括制图基础、机械工程图、计算机绘图三个部分。

（1）制图基础（模块一、模块二、模块三、模块四、模块五）（绘图练

12学时）

1）了解国家标准中有关制图的基本规定；

2）了解工程图绘制和浏览的根本方法；

3）掌握组合体视图的画法；

4）掌握组合体投影图阅读的方法和步骤；

5)掌握组合体尺寸标注方法。

（2）机械工程图：（模块六、模块七、模块八、模块九）（绘图练16学时）

1）掌握机件常用基本表示方法；

2）了解标准件和常用件的使用和图示方法；

3）了解零件图的内容并把握其绘图方法；

4）了解表面粗糙度、镀涂、尺寸公差的使用及表示方法；

5）了解装配图的内容并把握其绘图方法。

（3）计算机绘图：（上机实践20学时）

1）了解计算机绘图的方法及常用敕令；

2）通过上机理论，把握计算机绘制机器工程图的根本能力。

5．各教学环节学时分配

章节（或内容）

制图的根本知识与根本手艺

物体的三视图

轴测图

截交线与相贯线

组合体
