低通滤波器的设计与实现

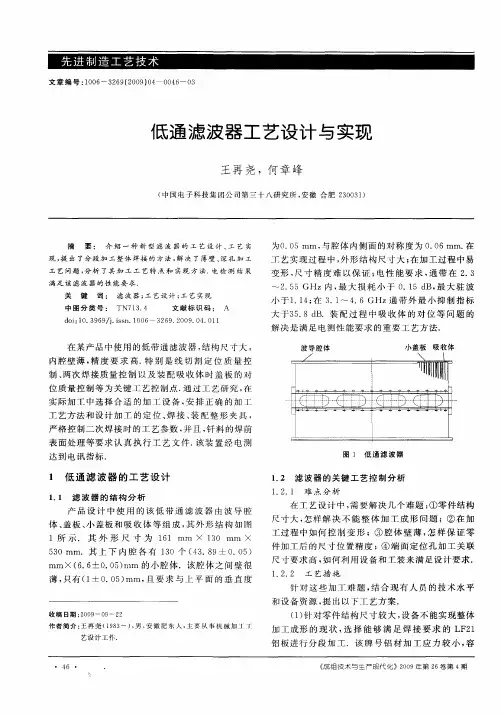

低通滤波器工艺设计与实现
小 于 １ １ ； ３ １ ４ ６ＧＨｚ 带 外 最 小 抑 制 指 标 ．４ 在 ． ～ ． 通
中 图 分 Leabharlann 号 ： ＴＮ １ ． ７３４文 献标 识码 ： Ａ
ｄ ｉ１ ． ９ ９ ｊｉｓ ． ０ ６ ３ ６ ． ０ ９ ０ ． ｌ ｏ ： ０ ３ ６ ／．ｓ ｎ １ ０ — ２ ９ ２ ０ ． ４ ０ １
大于３ ． Ｂ ５ ８ｄ ．装 配 过 程 中吸 收 体 的对 位 等 问题 的
解 决 是 满 足 电测 性 能 要 求 的 重 要 工 艺 方 法 ．
在某 产 品中使用 的低 带通 滤波器 ， 构尺 寸大 ， 结 内腔 壁薄 ， 度 要 求 高． 别 是 线 切 割 定 位 质 量 控 精 特 制、 两次 焊接 质量控 制 以及 装 配 吸 收体 时 盖 板 的对
针对 这 些 加工 难 题 ， 结合 现 有 人 员 的技 术水 平 和设 备资 源 ， 出 以下工艺 方案 ． 提
收 稿 日期 ： ０ ９ ９ ２ ２ ０ —０ —２
（ ） 对零 件结 构尺 寸较大 ， １针 设备 不 能实现整 体
作 者 简 介 ： 再 尧 （ ９ ３ ） 男 ， 徽 肥 东 人 ， 要 从 事 机 械 加 二 丁 王 １８ 一 ， 安 主 Ｉ
外 ， 加工 中还 应 该 注 意粗 加 工 余 量 ， 留得 过 少 ， 在 若
则精度 无法 保证 ；留多 了零 件表 面 光 洁度 不 能满 足 要 求 ， 且加 工后 在零 件上 会 留一定 的残 余应 力 ， 并 容
易造成 变形 ｌ． ｌ
装 夹 部 分
图 ３ 激 光 探 头
加工 成形 的现 状 ， 择 能 够 满 足 焊 接 要 求 的 Ｌ ２ 选 Ｆ１
低通滤波器电路设计与实现
低通滤波器电路设计与实现一般来说，低通滤波器可以分为无源滤波器和有源滤波器两种。
无源滤波器是由被动元件（如电阻、电容、电感）构成的电路，直接利用被动元件的特性去除高频信号。
有源滤波器则在无源滤波器的基础上加入了主动元件（如运算放大器），增强了滤波器的性能和稳定性。
下面我们以RC无源低通滤波器为例，详细介绍低通滤波器的设计与实现。
RC无源低通滤波器是一种常见的一阶滤波器，由一个电阻R和一个电容C组成。
其基本原理是利用电容的电压延迟特性和电阻的阻性特性来实现滤波的目的。
首先，在设计RC无源低通滤波器时，首先需要确定滤波器的截止频率。
截止频率是指信号通过低通滤波器后，其幅频特性下降到-3dB时的频率。
通常情况下，截止频率可根据应用需求确定。
接下来，我们可以根据截止频率来选择合适的电容C和电阻R的数值。
根据RC滤波器的截止频率公式fc=1/(2πRC)，可以得知，电容和电阻的数值越大，截止频率越低。
因此，在选择电容和电阻时，需要根据截止频率的要求来确定。
例如，假设我们要设计一个截止频率为1kHz的RC无源低通滤波器。
为了简化计算，假设我们选择电容为1μF，求解电阻的数值。
根据截止频率公式fc=1/(2πRC)，我们可以得到R=1/(2πfc*C)。
代入数值，可得R=1/(2π*1000*1*10^-6)=159.2Ω。
因此，我们可以选择最接近该数值的标准电阻值，如160Ω。
在确定好电容和电阻的数值后，我们可以按照如下的图示，将它们组装成一个低通滤波器电路。
```---R------C---```在这个电路中，信号通过电容C后，会在电阻R上形成输出电压。
由于电容对高频信号的通过能力较差，高频成分将被滤除。
而对于低频信号，电容的阻抗相对较低，可以使其更容易通过。
因此，该电路实现了低通滤波的功能。
需要注意的是，实际电路中可能会存在元件的误差、电路的非理想性等因素，这些都可能会对滤波器的性能产生影响。
因此，在设计和实现低通滤波器时，需要对元件进行精确的选取和调试，并结合实际情况进行性能的评估和优化。
低通滤波器的设计
低通滤波器的设计低通滤波器是一种常用的信号处理工具，它可以将高频信号从输入信号中去除，只保留低频信号。
低通滤波器通常由一个滤波器系统和一个滤波器设计方法组成。
滤波器系统可以是传统的模拟滤波器系统，也可以是数字滤波器系统。
在本文中，我们将介绍低通滤波器的设计原理和常用方法。
设计低通滤波器的第一步是选择滤波器系统。
模拟滤波器系统使用电阻、电容和电感元件构建，它可以对连续时间信号进行滤波。
数字滤波器系统使用数字信号处理器（DSP）或者FPGA等数字电路进行滤波，它可以对离散时间信号进行滤波。
选择滤波器系统需要根据具体应用的需求和可获得的资源来确定。
根据滤波器系统的选择，我们可以使用不同的滤波器设计方法。
传统的模拟滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
这些方法在滤波器设计过程中，通过选择滤波器的截止频率、阻带衰减和通带波纹等参数来满足指定的滤波器性能要求。
传统滤波器设计方法通常需要使用频率响应和电路仿真工具进行设计和优化。
数字滤波器设计方法可以分为两类：基于窗函数的设计方法和基于优化算法的设计方法。
基于窗函数的设计方法通常是先选择一个窗函数（如矩形窗、汉宁窗等），然后通过窗函数与理想滤波器的卷积来得到滤波器的传递函数。
这种方法简单易用，但是不能满足任意的滤波器性能要求。
基于优化算法的设计方法可以得到更加灵活和精确的滤波器性能，但是设计复杂度也更高。
常用的优化算法包括最小二乘法、逼近理论和遗传算法等。
设计低通滤波器时，需要注意以下几点。
首先，滤波器的截止频率应该根据应用需求来确定。
如果需要滤波的频率范围很宽，可以考虑使用多级低通滤波器级联。
其次，滤波器的阻带衰减和通带波纹决定了滤波器的性能。
阻带衰减是指在截止频率之后，滤波器对高频信号的抑制能力，通带波纹是指在截止频率之前，滤波器对输入信号幅度的波动。
最后，滤波器的实现方式和资源消耗也需要考虑，例如模拟滤波器需要电阻、电容和电感元件，而数字滤波器需要DSP或者FPGA等硬件资源。
低通滤波器设计原理
低通滤波器设计原理低通滤波器是一种常用的信号处理技术，用于从信号中去除高频成分，使得信号中只保留低频成分。
其设计原理基于信号的频率特性和滤波器的特性。
一、低通滤波器的基本原理低通滤波器的基本原理是通过选择合适的频率截止点，使得该频率以下的信号通过滤波器，而高于该频率的信号被滤除或衰减。
这样可以实现去除高频噪声或不必要的信号，保留主要的低频信号。
二、滤波器的频率响应滤波器的频率响应是指滤波器对不同频率信号的响应程度。
低通滤波器的频率响应在截止频率以下保持较高的增益，而在截止频率以上逐渐衰减。
具体来说，低通滤波器的频率响应可以用一个截止频率和一个衰减因子来描述。
三、滤波器的类型根据滤波器的特性，低通滤波器可以分为两类：理想低通滤波器和实际低通滤波器。
理想低通滤波器是指在截止频率以下完全通过信号，而在截止频率以上完全抑制信号的滤波器。
实际低通滤波器是指在截止频率以下有一定的增益，而在截止频率以上有一定的衰减的滤波器。
四、滤波器的设计方法1. 传统方法：传统的低通滤波器设计方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
这些方法通常基于模拟滤波器设计原理，通过选择合适的滤波器阶数和截止频率来实现低通滤波器的设计。
2. FIR滤波器设计：FIR滤波器是一种常用的数字滤波器，其设计方法与传统方法有所不同。
FIR滤波器通过选择合适的滤波器系数来实现低通滤波器的设计。
常用的FIR滤波器设计方法包括窗函数法、最小均方误差法和频率采样法等。
五、滤波器的性能指标低通滤波器的性能指标包括截止频率、衰减因子、通带波动和群延迟等。
截止频率是指滤波器开始衰减的频率，通常用3dB衰减点来定义。
衰减因子是指滤波器在截止频率以上的衰减程度，通常以分贝（dB）为单位来表示。
通带波动是指滤波器在通带范围内的增益波动程度，通常以分贝为单位来表示。
群延迟是指滤波器对不同频率信号的传输延迟，通常以时间为单位来表示。
六、应用领域低通滤波器在各个领域都有广泛的应用。
低通滤波器的设计和优化
低通滤波器的设计和优化低通滤波器是一种常见的信号处理器件，用于去除信号中的高频成分，保留低频信号。
在电子领域中，低通滤波器的设计和优化是一项关键任务，本文将介绍低通滤波器的基本原理、常见的实现方法以及优化技术。
一、低通滤波器的基本原理低通滤波器是一种频率选择性滤波器，它可以通过滤波器的截止频率来控制信号中通过的频率范围。
低通滤波器允许低频信号通过而抑制高频信号，常用于信号处理、音频放大、通信系统等应用中。
低通滤波器的原理基于频率响应曲线，其特点是在截止频率以下，信号的衰减较小；而在截止频率以上，则呈现出明显的衰减。
根据不同的要求和应用场景，可以选择各种类型的低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器、埃尔米特滤波器等。
二、低通滤波器的实现方法低通滤波器可以通过多种方式实现，下面介绍两种常见的方法。
1. RC低通滤波器RC低通滤波器是一种简单且常见的实现方法，它基于电容和电阻的组合。
电容的特性是在高频信号下具有较大的阻抗，而在低频信号下具有较小的阻抗。
通过合理选择电容和电阻的数值，可以实现所需的截止频率。
2. 基于操作放大器的低通滤波器除了RC低通滤波器外，还可以使用操作放大器构建低通滤波器。
在这种方法中，操作放大器的反馈网络被设计为低通滤波器，以实现所需的频率响应。
根据反馈电阻和电容的数值，可以调整截止频率和滤波器的品质因子。
三、低通滤波器的优化技术为了进一步提高低通滤波器的性能，可以采用以下优化技术。
1. 选择适当的滤波器类型根据应用需求，选择适当的滤波器类型是优化低通滤波器的第一步。
不同的滤波器类型在频率响应、群延迟等方面有所差异，需根据具体情况进行选择。
2. 优化滤波器参数在设计低通滤波器时，选择合适的滤波器参数对性能具有重要影响。
例如，在RC低通滤波器中，调整电阻和电容的数值可以改变截止频率和衰减特性。
3. 级联和并联滤波器级联和并联滤波器是优化低通滤波器性能的有效方法之一。
通过将多个滤波器级联或并联，可以实现更严格的频率选择性以及更小的衰减。
低通滤波器的设计与优化
低通滤波器的设计与优化低通滤波器是一种能够将高频信号削弱而保留低频信号的电子设备。
在信号处理和通信系统中，低通滤波器被广泛应用于去除噪声、降低信号失真以及频率分析等领域。
本文将介绍低通滤波器的设计原理、常见的设计方法以及优化技术。
一、低通滤波器的设计原理低通滤波器的设计原理基于信号的频率特性。
它能够通过设置一个截止频率，将高于该频率的信号滤除。
截止频率是指滤波器对信号进行衰减的临界频率。
低于截止频率的信号成为通过信号，而高于截止频率的信号则被滤除。
二、常见的低通滤波器设计方法1. RC低通滤波器设计方法RC低通滤波器是一种简单且常用的低通滤波器。
它由一个电阻（R）和一个电容（C）组成。
该滤波器的截止频率（fc）可以通过选择合适的电阻和电容值来实现。
一般情况下，截止频率与电容和电阻的乘积成反比。
因此，可以通过调整电容和电阻的比值来实现滤波器的截止频率。
2. 无源滤波器设计方法无源滤波器是一种只由被动元件（如电阻、电容、电感）构成的滤波器。
常见的无源滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
这些滤波器可以通过调节元件的数值和结构来实现不同的频率响应。
三、低通滤波器的优化技术1. 频率响应优化频率响应是指滤波器在不同频率下的响应特性。
要优化低通滤波器的频率响应，可以通过调整滤波器的阶数、元件数值以及滤波器结构等方式来实现。
同时，利用计算机仿真工具进行频率响应分析和优化也是一种常用的方法。
2. 抗混叠设计在使用模拟信号进行数字化处理时，会出现混叠现象。
抗混叠设计是指优化低通滤波器的频率特性，以确保信号在进行采样和重建时不会出现混叠。
其中，选择合适的截止频率和滤波器响应是关键。
3. 噪声优化在实际应用中，低通滤波器常常用于去除信号中的噪声。
优化低通滤波器的噪声特性可以通过选择低噪声元件、优化电路布局以及增加可调节的增益控制等方式来实现。
四、低通滤波器的应用领域低通滤波器在各个领域都有广泛的应用。
lc低通滤波器设计原理
lc低通滤波器设计原理
LC低通滤波器是一种常用于电子电路中的滤波器，其设计原理可以简单描述如下：
1.基本原理
LC低通滤波器的基本原理是利用电感和电容的特性，将高频信号滤除，只传递低频信号。
电感具有阻抗增大，对高频信号有良好的衰减特性；电容则具有阻抗减小，对低频信号的通过有良好的传输特性。
因此，通过电感和电容的串联或并联组合，可以实现对不同频率信号的滤波作用。
2.滤波器参数
LC低通滤波器设计中需要确定的参数有截止频率和阻抗匹配。
截止频率决定了滤波器的频率响应，一般是指在该频率以下的信号可以通过，而在该频率以上的信号则被滤除。
阻抗匹配是指将滤波器的输入和输出阻抗调整为与电路其他部分相匹配，以最大限度地保留信号的能量。
3.设计方法
一般来说，LC低通滤波器的设计可以采用以下步骤：（1）确定截止频率fc：根据所需滤波效果和电路实际情况，选择合适的截止频率fc。
（2）计算电容值C：根据截止频率和电感值，计算所
需的电容值C。
（3）计算电感值L：根据电容值和截止频率，计算所需的电感值L。
（4）阻抗匹配：根据电路其他部分的阻抗，调整滤波器的输入和输出阻抗，以确保最大限度地保留信号能量。
总之，LC低通滤波器是一种常用的滤波器，其设计原理主要是利用电感和电容的特性实现对不同频率信号的滤波作用。
在设计时需要确定截止频率和阻抗匹配等参数，以达到所需的滤波效果。
低通滤波器的设计与仿真
低通滤波器的设计与仿真设计低通滤波器需要考虑以下几个方面：1. 频率响应：低通滤波器的频率响应应该呈现出降低高频分量的特性。
常见的频率响应形状包括巴特沃斯型（Butterworth）、切比雪夫型（Chebyshev）以及椭圆型（Elliptic）等。
2.通带衰减和阻带衰减：通带衰减是指滤波器在低频范围内将信号传递的衰减程度，而阻带衰减则是指滤波器将高频信号抑制的程度。
一个优秀的低通滤波器要能够实现较低的通带衰减和较高的阻带衰减。
3.相位响应：滤波器的相位响应与滤波后的信号延迟有关。
在一些应用中，信号的相位延迟会对系统的性能产生影响，因此需要对低通滤波器的相位响应进行合理设计。
设计滤波器的一种方法是使用模拟滤波器设计技术。
在模拟滤波器设计中，可以使用模拟滤波器的传递函数、阶数以及频率响应形状等参数进行设计。
根据设计的参数，可以利用电路设计工具进行滤波器的仿真和优化。
最终得到满足要求的模拟滤波器电路。
另一种方法是使用数字滤波器设计技术。
数字滤波器是通过数字信号处理的方法实现滤波效果的。
在设计数字滤波器时，需要选择适当的滤波器类型（如FIR滤波器或IIR滤波器）、阶数、滤波器系数等参数。
可以使用各种数学算法和信号处理工具进行仿真和优化，最终得到满足要求的数字滤波器。
在设计和仿真低通滤波器时，常用的工具有MATLAB、Simulink、SPICE等。
这些工具提供了丰富的滤波器设计函数和可视化界面，可以方便地进行设计和仿真。
在进行滤波器设计和仿真过程中，需要注意选择适当的滤波器类型和参数。
此外，还需要根据应用需求进行滤波器的性能优化和调整。
通过设计与仿真，可以得到满足特定应用需求的低通滤波器，提高系统的性能和信号质量。
运算放大器低通滤波器的设计
运算放大器低通滤波器的设计低通滤波器是一种常见的滤波器，它可以将高频信号从输入信号中去除，只保留低频信号。
在运算放大器（Operational Amplifier，简称Op Amp）电路中，低通滤波器的设计可以用于滤除噪声、降低干扰等方面，使得输出信号更加准确和稳定。
一、低通滤波器的基本原理低通滤波器的基本原理是通过阻挡高频信号，只允许低频信号通过。
在运算放大器电路中，可以使用电容器和电阻实现低通滤波器。
1.RC低通滤波器RC低通滤波器是一种简单实用的滤波器，它由一个电阻和一个电容组成。
当输入信号通过电阻流入电容时，电容会逐渐充电，导致高频信号的幅度减小，从而实现滤波作用。
2.RC低通滤波器的截止频率RC低通滤波器的截止频率是指当输入信号的频率大于截止频率时，滤波器开始起作用，将高频信号滤除。
RC低通滤波器的截止频率可以通过以下公式计算：f_c=1/(2πRC)其中，f_c为截止频率，R为电阻值，C为电容值，π为圆周率。
二、运算放大器低通滤波器的设计步骤下面将介绍如何设计一个基于运算放大器的低通滤波器。
1.确定截止频率在设计低通滤波器之前，首先需要确定所需的截止频率。
根据应用需求和信号特性，选择适当的截止频率。
2.选择电容和电阻值根据所选截止频率，可以使用上述公式求解所需的电容和电阻值。
常见的电容和电阻值可以通过硬件电子元件手册或市场供应商的数据手册进行选择。
3.选择适当的运算放大器选择一个合适的运算放大器，以满足设计要求。
运算放大器应具有高增益、高输入阻抗和低输出阻抗等特性。
4.建立电路连接将所选运算放大器、电阻和电容连接成一个低通滤波器的电路。
具体的连接方式可以参考运算放大器数据手册或其他相关资料。
5.设计电源为运算放大器电路提供适当的电源。
根据运算放大器的需求，选择合适的电源电压和电源电容。
6.调试和测试将设计好的低通滤波器电路进行调试和测试。
通过输入不同频率的信号，观察输出信号的响应和滤波效果。
低通滤波器的设计与实现
低通滤波器的设计与实现首先，低通滤波器的设计与实现需要了解滤波器的特性。
低通滤波器的作用是传递低频信号，抑制高频信号。
根据这个特性，可以选择不同的滤波器类型来实现。
常见的低通滤波器类型有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
其次，滤波器的类型选择要考虑滤波器的性能参数。
常见的性能参数有滤波器的通带增益、截止频率、阻带衰减等。
通带增益是指滤波器在通带内的增益，截止频率是指信号通过滤波器时的频率，阻带衰减是指滤波器在阻带内的衰减程度。
根据实际需求，选择适当的性能参数。
接下来，选择滤波器的阶数和架构。
阶数是指滤波器的复杂度，一般来说，阶数越高，滤波器的性能越好，但计算量也会增加。
可以根据实际应用的要求来选择滤波器的阶数。
架构是指滤波器的实现方式，可以选择直接型、级联型或并联型等不同的架构。
设计完滤波器的参数后，就可以开始实现了。
常用的实现方法有模拟滤波器和数字滤波器两种。
模拟滤波器是使用模拟电路来实现滤波器。
模拟滤波器的设计需要根据滤波器的类型和参数选择适当的电路结构，如电容、电感、放大器等元件。
然后通过调整电路中的元件值来满足滤波器的性能要求。
模拟滤波器的优点是实时性好，但是受限于电路的精度和稳定性。
数字滤波器是使用数字信号处理技术来实现滤波器。
数字滤波器的设计首先需要将连续时间信号转换为离散时间信号，然后利用数字滤波器算法对离散信号进行滤波处理。
常用的数字滤波器算法有有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。
FIR滤波器是通过对输入信号和滤波器的系数进行卷积运算得到输出信号，IIR滤波器则是通过对输入信号和输出信号的反馈运算得到输出信号。
数字滤波器的优点是可以实现高精度和稳定性，但计算量较大。
在实现过程中，需要选择适当的滤波器算法和化简方法，并进行数值计算和误差分析等处理。
如果需要进行实时处理，还需要考虑滤波器的延迟和计算复杂度问题。
综上所述，低通滤波器的设计与实现涉及到滤波器的特性、滤波器的类型、滤波器的参数选择等方面的内容。
低通滤波器的设计与实现
MATLAB仿真设计报告题目：低通滤波器的设计与实现设计目的：数字滤波器是数字信号处理中使用得最广泛的一种线性系统环节，是数字信号处理的重要基础。
此次设计学习如何用MATLAB软件设计一个数字滤波器以及进行仿真。
熟悉MATLAB软件在信号处理中的广泛应用。
设计任务：采样率为8000Hz,,要求设计一个低通滤波器，fp=2100Hz,fs=2500Hz,Rp=3dB,Rs=25dB。
基本原理：（1）数字滤波器的4个重要的通带、阻带参数：fp: 通带截止频率（Hz）；fs: 阻带起始频率（Hz）；Rp:通带内波动（dB），即通带内所允许的最大衰减；Rs：阻带内最小衰减（dB）；设采样率（即奈奎斯特速率）为f_N，那么可将以上参数中的频率参数转化为归一化角频率参数，即Wp: 通带截止角频率（rad/s）, Wp= fp/(f_N/2);Ws: 阻带起始角频率（rad/s）,Ws=fs/(f_N/2);通过这些参数就可以进行离散滤波器的设计了，如在采样频率为8000Hz的条件下设计一个低通滤波器，要求通带截止频率为1500Hz,阻带起始频率为2000 Hz，通带内波动为3 dB，阻带内最小衰减50 dB，则Wp=1500/4000, Ws=2000/4000，Rp=3，Rs=50。
滤波器设计，实质是数学逼近理论的应用。
通过计算让物理可实现的实际滤波器频率特性逼近理想的或给定的频率特性，以达到去除干扰提取有用信号的目的。
此次设计的基本思想是首先按照给定的指标设计一个模拟滤波器H(s)，通过适当的数学变换方法将s域映射到模拟域，把无限宽的频带变换成有限宽的频带。
也就是说，通过变换在模拟域把不论具有多宽的频带都压缩到有限宽的频带范围内，然后从模拟域变换到数字域（z域），求的数字滤波器的系统函数H（z）即可。
MATLAB软件中提供可可直接计算系统函数H（z）系数的指令可直接应用。
（2）巴特沃斯滤波器特点：具有通带内最大平坦的振幅特性，且随频率的增大单调减小巴特沃斯滤波器阶的选择：在已知设计参数Wp，Ws，Rp，Rs之后，利用MATLAB提供的巴特沃斯滤波器设计函数“buttord”即可求出所需要的滤波器阶数和 3 dB截止频率。
FIR低通滤波器设计
FIR低通滤波器设计一、FIR低通滤波器的设计原理FIR低通滤波器是通过截断滤波器的频率响应来实现的。
设计过程中，需要确定滤波器的截止频率和滤波器的阶数。
阶数越高，滤波器的性能越好，但需要更多的计算资源。
截止频率决定了滤波器的带宽，对应于滤波器的3dB截止频率。
低通滤波器将高频部分去除，只保留低频部分。
二、FIR低通滤波器的设计步骤1.确定滤波器的阶数N：根据滤波器的性能要求，确定阶数N，一般通过试验和优化得到。
2.确定滤波器的截止频率：根据所需的频率特性，确定滤波器的截止频率，可以根据设计要求选择合适的截止频率。
3. 建立理想的频率响应：根据滤波器的类型和截止频率，建立理想的频率响应，例如矩形窗、Hamming窗等。
4.通过傅里叶反变换得到滤波器的冲激响应：将建立的理想频率响应进行傅里叶反变换，得到滤波器的冲激响应。
5.通过采样和量化得到滤波器的离散系数：根据采样频率和滤波器的冲激响应，得到滤波器的离散系数。
6.实现滤波器：利用离散系数和输入信号进行卷积运算，得到滤波器的输出信号。
三、常用的FIR低通滤波器设计方法1.矩形窗设计法：矩形窗设计法是一种简单的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
矩形窗设计法的优点是简单易用，但是频率响应的副瓣比较高。
2. Hamming窗设计法：Hamming窗设计法是一种常用的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
Hamming窗设计法可以减小副瓣，同时保持主瓣较窄。
3. Parks-McClellan算法：Parks-McClellan算法是一种常用的优化设计方法，通过最小化滤波器的最大截止误差来得到滤波器的系数。
Parks-McClellan算法可以得到相对较好的频率响应，但是计算量较大。
四、总结FIR低通滤波器设计是数字信号处理中的关键任务之一、设计滤波器的阶数和截止频率是设计的关键步骤，采用不同的设计方法可以得到不同的滤波器性能。
FIR滤波器设计与实现-毕业设计
FIR滤波器设计与实现-毕业设计实验二 FIR滤波器设计与实现班级：10通信成员：一、实验目的通过实验巩固FIR滤波器的认识和理解。
熟练掌握FIR低通滤波器的窗函数设计方法。
理解FIR的具体应用。
二、实验内容在通信、信息处理以及信号检测等应用领域广泛使用滤波器进行去噪和信号的增强。
FIR滤波器由于可实现线性相位特性以及固有的稳定特征而等到广泛应用，其典型的设计方法是窗函数设计法。
设计流程如下：（1）设定指标：截止频率fc，过渡带宽度△f，阻带衰减A。
（2）求理想低通滤波器（LPF）的时域响应hd（n）。
（3）选择窗函数w（n），确定窗长N。
（4）将hd（n）右移（N-1）/2点并加窗获取线性相位FIR滤波器的单位脉冲响应h（n）。
（5）求FIR的频域响应H（e），分析是否满足指标。
如不满足，转（3）重新选择，否则继续。
（6）求FIR的系统函数H（z）。
（7）依据差分方程由软件实现FIR滤波器或依据系统函数由硬件实现。
实验要求采用哈明窗设计一个FIR低通滤波器并由软件实现。
哈明窗函数如下：w（n） 0.54-0.46cos（），0≤n≤N-1；设采样频率为fs 10kHz。
实验中，窗长度N和截止频率fc应该都能调节。
具体实验内容如下：（1）设计FIR低通滤波器（FIR_LPF）（书面进行）。
（2）依据差分方程编程实现FIR低通滤波器。
（3）输入信号x（n） 3.0sin（0.16）+cos（0.8）到fc 2000Hz，N 65的FIR_LPF，求输出信号y（n），理论计算并画出0≤f≤fs范围输入信号x（n）和输出信号y（n）的幅度谱，标出峰值频率，观察滤波器的实际输出结果，分析其正确性。
（4）输入信号x（n） 1.5sin（0.2）-cos（0.4）+1.2sin（0.9）到fc 1100Hz，N 65的FIR_LPF，求输出信号y（n），理论计算并画出0≤f≤fs范围输入信号x （n）和输出信号y（n）的幅度谱，标出峰值频率，观察滤波器的实际输出结果，分析其正确性。
低通滤波器的设计
低通滤波器的设计低通滤波器是一种常用的信号处理器件，其作用是通过滤除高频信号成分，仅保留低频信号成分。
低通滤波器被广泛应用于音频处理、通信系统、图像处理等领域。
本文将详细介绍低通滤波器的设计原理、常见类型和设计方法。
一、设计原理：低通滤波器的设计原理基于频率响应的概念。
频率响应是描述滤波器在不同频率上的输出响应的函数。
在低通滤波器中，我们希望将高频信号抑制掉，只保留低频信号。
频率响应可以通过滤波器的幅频特性来表示，即滤波器的输出信号幅度对不同频率信号的响应。
二、常见类型：1.RC低通滤波器：RC低通滤波器是一种基本的被动滤波器。
它由一个电阻和一个电容构成，具有简单的电路结构和较低的成本。
RC低通滤波器的主要特点是随着频率的增加，输出信号幅度逐渐减小。
2.LC低通滤波器：LC低通滤波器是由L（电感）和C（电容）两个元件组成的被动滤波器。
它具有较高的品质因数和较低的阻抗。
LC低通滤波器可以用于更高频率范围的信号处理，并具有较好的抑制高频噪声和干扰的能力。
3. Butterworth 低通滤波器：Butterworth 低通滤波器是一种常用的模拟滤波器，其特点是在通带中幅值基本保持不变，而在截止频率附近有较平坦的过渡带和陡峭的阻带边缘。
Butterworth 低通滤波器的频率响应可以通过林肯图、巴特沃斯图等图形来表示。
三、设计方法：设计一个低通滤波器需要确定以下几个参数：截止频率、滤波器类型、阶数和电路元件选择。
1.确定截止频率：截止频率是指滤波器开始起作用且对信号进行衰减的频率。
根据应用需求和信号频谱，选择一个适当的截止频率。
2. 选择滤波器类型：根据应用需求和技术要求，选择合适的滤波器类型，如RC滤波器、LC滤波器、Butterworth滤波器等。
3.确定阶数：滤波器的阶数是指滤波器的输出与输入之间的数量关系。
阶数越高，滤波器的带宽越窄。
根据应用需求和系统性能要求，确定一个适当的阶数。
4.选择电路元件：根据设计参数和理论计算，选择合适的电阻、电容、电感等元件。
低通和高通滤波器的设计与实现
Research Institute of RF and Wireless Techniques School of Electronic and Information Engineering , SCUT
• 采用开路枝节的LC梯形低通滤波器
并联电容可以通过低阻抗线实现，也可以用一个开 路枝节来实现
• 刚才的例子中，滤波器的衰减极点在 f = ∞ 处。 为了得到更陡峭的截止特性，可以增加元件的数量， 但在有些场合，这样做实不实际的。 • 如果在有限频率增加衰减极点，往往使滤波器的性 能大为改善，例如选取椭圆函数或者准椭圆函数的 低通模型。这种函数的理论较为复杂，为说明问题， 这里举一个包含两个有限传输零点椭圆函数滤波器 的例子。
Research Institute of RF and Wireless Techniques School of Electronic and Information Engineering , SCUT
得到适当的元件模型后，第二步是找到合适的 微波器件来近似实现各个元件值，最终设计出低 通滤波器。 微波低通滤波器例如：梯形阻抗滤波器，开路 枝节滤波器，准集总元件滤波器广泛应用于微波/ 射频通信中。在高频端，由于特有的寄生特性耦 合特性等，集总元件滤波器已经无法达到理想的 滤波器效果，本章重点介绍各种低通滤波器的微 波实现方法。
Research Institute of RF and Wireless Techniques School of Electronic and Information Engineering , SCUT
• 从图中可以看出，模型中包含两个并联的串联谐振 分枝电路，使得在有限频率上传输信号短路，这样 就产生了两个有限的传输零点。 • 可以看出在 f = ∞ 处着两个枝节对传输特性没有影 响，串联电感在 f = ∞ 电抗无穷大，短路电容在 f = ∞ 处电纳无穷大。
低通滤波器设计
在通带内，群时延应保持平坦，避免信号处理过程中的相位 失真。
06
低通滤波器应用实例
音频信号处理
去除噪音
低通滤波器能够有效地去除音频信号中的噪音，提高音频质量。
音频均衡
通过设计低通滤波器，可以对音频信号的频谱进行均衡调整，改变 音频的音色和音调。
音频压缩
低通滤波器可以用于音频压缩，将音频信号中的高频成分进行压缩， 使音频信号更加平滑。
滤波器分类
低通滤波器
允许低频信号通过，抑制高频 信号。
高通滤波器
允许高频信号通过，抑制低频 信号。
带通滤波器
允许某一频段的信号通过，抑 制其他频段的信号。
带阻滤波器
允许某一频段的信号被阻止， 其他频段的信号可以通过。
02
低通滤波器基础知识
滤波器传递函数
传递函数定义
滤波器的传递函数是描述滤波器 输入与输出之间关系的数学表达
相位补偿
为了消除相位延迟的影响，可以对滤波器进行相位补偿，以实现特 定应用的需求。
03
低通滤波器设计方法
经典设计法
经典设计法是根据系统的传递 函数来设计低通滤波器的。
它通常采用模拟电子技术中的 方法，如RC电路、LC电路等来 实现。
经典设计法的优点是简单易行， 但缺点是精度和稳定性不够高， 且不易实现高阶滤波器。
2
它通常采用MATLAB、Simulink等软件来实现。
3
计算机辅助设计法的优点是方便快捷，精度和稳 定性较高，且易于实现高阶滤波器，但缺点是需 要相应的软件和编程能力。
04
低通滤波器实现
元器件选择
电阻
选择精度高、温度系数小的电阻，以确保电 路性能稳定。
低通滤波器电路设计与实现
低通滤波器电路设计与实现摘要滤波器是一种二端口网络。
它具有选择频率的特性，即可以让某些频率顺利通过，而对其它频率则加以阻拦。
目前由于在雷达、微波、通讯等部门，多频率工作越来越普遍，对分隔频率的要求也相应提高，所以需用大量的滤波器。
再则，微波固体器件的应用对滤波器的发展也有推动作用，像参数放大器、微波固体倍频器、微波固体混频器等一类器件都是多频率工作的，都需用相应的滤波器。
低通滤波器是一个通过低频信号而衰减或抑制高频信号的部件。
理想滤波器电路的频响在通带内应具有一定幅值和线性相移，而在阻带内其幅值应为零。
有源滤波器是指由放大电路及RC网络构成的滤波器电路，它实际上是一种具有特定频率响应的放大器。
滤波器的阶数越高，幅频特性衰减的速率越快，但RC网络节数越多，元件参数计算越繁琐，电路的调试越困难。
根据指标，本次设计选用有源二阶巴特沃斯低通滤波器可达到本次设计要求的指标，可调增益部分通过电压跟随器和反相放大器来实现可调增益。
关键词：低通滤波器，巴特沃斯滤波器，频率响应Low-pass filter circuit design and AchieveAuthor: Shang ShiweiTutor: Song JiayouAbstractFilter is a kind of two-port network. It has the characteristics of frequency choice, that can make some frequency pass, but to other frequency is to stop, because now in radar, microwave, communication, and other departments, more work frequency is becoming more and more common, the requirements of the frequency of space also increase; So need a lot of filter. Moreover, the application of microwave solid device for the development of the filter can boost, as parameters amplifiers, microwave solid times frequency device, microwave solid mixers, kind of device is working frequency, need corresponding filter. Low pass filter is a through the low frequency signal and attenuation or inhibit the high frequency signal components. Ideal filter circuit frequency response in bandpass should have certain amplitude and linear phase shift, and in which the amplitude with inner resistance should be zero. Active filter is to point to by amplifying circuit and network structure of RC filter circuit, it is actually a particular frequency response of the amplifier. The order number of filter, the higher amplitude frequency characteristics of the attenuation rate faster, but RC network's day, more component parameters are calculated the more detailed, the more difficult the commissioning of the circuit. According to the index, the design choose active second order bart wo low-pass filter can achieve the design requirements of the index, adjustable gain through the voltage of follow and reversed-phase amplifier to achieve adjustable gain.Key words:Low-pass filter,Butterworth filter,Frequency response目录1 引言 (4)1.1本课题的研究背景、发展及意义 (5)1.2本次设计的基本内容 (6)2 基本理论介绍 (6)2.1滤波器分类及特性 (6)2.2低通滤波器的作用和结构 (8)2.2.1 低通滤波器的主要技术指标 (8)2.2.2 简单一阶低通有源滤波器 (9)2.2.3 简单二阶低通有源滤波器 (10)3 方案设计与仿真 (11)3.1设计思路 (11)3.2低通滤波器理解分析与计算 (11)3.3电路仿真及结果 (14)3.3.1 仿真软件简介 (14)3.3.2 仿真电路及结果 (15)结论 (27)致谢 (28)参考文献 .................................................................................................... 错误!未定义书签。
IIR数字低通滤波器设计及DSP实现
IIR 数字低通滤波器的设计及DSP 实现一、设计要求设计一个通带截止频率为5KHz 的数字低通滤波器，其中采样频率为100KHz ，其它设计参数自拟。
并利用DSP 编程实现对输入为1.5KHz 、10KHz 、20KHz 的合成波形的滤波。
二、设计过程1. 设计目标根据所给的设计要求，确定设计目标如下：在通带截止频率5KHz 处的衰减不大于3dB ，在阻带截止频率10KHz 处的衰减不小于30dB ，A/D 采样频率为100KHz 。
用双线性变换法进行设计，巴特沃斯型低通滤波器。
2. 模拟参数转化为数字参数通带截止频率p ω=p FsΩ=0.1π，阻带截止频率s ω=sFsΩ=0.2π。
通带最大衰减为p α=3dB ，阻带最小衰减为s α=30dB ，同时根据巴特沃斯滤波器的“通带最平幅度”特性可以定出通带最大衰减在p ω处，而阻带最小衰减在s ω处。
3．利用MATLAB 获取滤波器的参数 （1）MATLAB 程序如下： clear;close;Fs=100000; Ap=3;As=30;Wp=2*Fs*tan(pi/20);Ws=2*Fs*tan(pi/10);%预畸变处理 [n,Wn]=buttord(Wp,Ws,Ap,As,'s'); [b,a]=butter(n,Wn,'s');%离散化处理[bn,an]=bilinear(b,a,Fs) %没有加分号，方便获取参数 [H1,W]=freqz(bn,an);plot(W*50/pi,20*log10(abs(H1)/max(H1)));grid; xlabel('频率（KHz ）');ylabel('幅度（dB ）');（2）得到参数如下： bn =1.0e-003 *0.0678 0.3388 0.6776 0.6776 0.3388 0.0678 an =1.0000 -3.9564 6.3496 -5.15512.1137 -0.3497（3）得到差分方程为：012345()()(1)(2)(3)(4)(5)y n b x n b x n b x n b x n b x n b x n =+-+-+-+-+-12345((1)(2)(3)(4)(5))a y n a y n a y n a y n a y n --+-+-+-+-（4）得到的滤波器的幅频特性图如图1：频率（KHz ）幅度（d B ）图1（5）对幅频特性图局部放大以查看其是否满足设计的要求频率（KHz ）幅度（d B ）频率（KHz ）幅度（d B ）图2 （5KHz 处放大图） 图3 （10KHz 处放大图） 从以上两张图中可以读出所设计的滤波器在10KHz 处恰好满足衰减30dB ，而在5KHz 处的衰减为2.45dB ，小于3dB ，有富裕产生，满足要求。
低通滤波器的设计与分析
低通滤波器的设计与分析在信号处理领域，滤波器是一种常用的设备，用于选择性地通过或抑制特定频率的信号。
其中，低通滤波器是一类常见的滤波器，它可以通过滤除高频信号而保留低频信号，被广泛运用于音频处理、通信系统以及传感器技术等领域。
低通滤波器的基本原理低通滤波器的设计目的是滤除输入信号中高于一定频率的成分，只保留低于该频率的信号成分。
低通滤波器可以通过电路元件或数字算法实现。
在电路中，常见的低通滤波器设计包括RC滤波器、RL滤波器、二阶巴特沃斯滤波器等。
这些滤波器的基本原理是通过电容、电感和电阻的组合，构造一个频率特性使得高频分量被抑制，而低频信号透过。
设计者可以根据具体需求选择不同类型的滤波器。
在数字信号处理中，低通滤波器通过数字滤波算法实现，如FIR（有限脉冲响应）滤波器和IIR（无限脉冲响应）滤波器。
这些滤波器可以根据设计要求确定滤波器的阶数、截止频率等参数，灵活地调节滤波器的性能。
低通滤波器的设计步骤设计低通滤波器的关键步骤包括确定滤波器类型、选择合适的滤波器结构、确定截止频率和设计滤波器参数等。
首先，根据需求明确选择滤波器的类型，例如模拟滤波器或数字滤波器，并选择合适的结构。
其次，确定设计要求中的截止频率，即高频信号被滤除的频率，这将直接影响到滤波器的性能。
接下来，根据滤波器类型和截止频率，计算滤波器的参数，例如电路元件数值、数字滤波器的系数等。
最后，进行滤波器的仿真分析和实际实现，验证设计的性能和有效性。
低通滤波器的应用低通滤波器在实际应用中有着广泛的用途。
在音频处理领域，低通滤波器常用于音乐和语音信号的处理，去除高频噪声并提取出清晰的声音。
在通信系统中，低通滤波器用于信号调理和解调，保证通信信号的稳定传输。
在传感器技术中，低通滤波器可以帮助传感器滤除噪声，提高信号的精准度和可靠性。
综上所述，低通滤波器作为一种重要的信号处理工具，在各种领域都有着重要的应用和意义。
通过合理设计和分析，可以有效地实现信号的处理和提取，为各种系统的性能提升和优化提供帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低通滤波器的设计与实现
在信号处理和通信系统中，滤波器是一种重要的工具，用于调整信号的频率分量以满足特定的需求。
低通滤波器是一种常见的滤波器类型，它能够通过去除高于截止频率的信号分量，使得低频信号得以通过。
本文将探讨低通滤波器的设计原理和实现方法。
一、低通滤波器的设计原理
低通滤波器的设计基于滤波器的频率响应特性，通过选择合适的滤波器参数来实现对信号频谱的调整。
常见的低通滤波器有巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器。
1. 巴特沃斯滤波器
巴特沃斯滤波器是一种常见的低通滤波器，具有平坦的幅频特性，在通带内没有波纹。
其特点是递归性质，可以通过级联一阶巴特沃斯滤波器得到高阶滤波器。
巴特沃斯滤波器的设计需要确定截止频率和阶数两个参数。
截止频率确定了滤波器的频率范围，阶数决定了滤波器的陡峭程度。
常用的巴特沃斯滤波器设计方法有极点分布法和频率转换法。
2. 切比雪夫滤波器
切比雪夫滤波器是一种具有优异滚降特性的低通滤波器，可以实现更陡峭的截止特性。
与巴特沃斯滤波器相比，切比雪夫滤波器在通带内存在波纹。
切比雪夫滤波器的设计需要确定截止频率、最大允许通带波纹和阶
数三个参数。
最大允许通带波纹决定了滤波器的陡峭程度。
常用的切
比雪夫滤波器设计方法有递归法和非递归法。
3. 椭圆滤波器
椭圆滤波器是一种折衷设计，可以实现更陡峭的截止特性和更窄的
过渡带宽度。
与切比雪夫滤波器相比，椭圆滤波器在通带内和阻带内
都存在波纹。
椭圆滤波器的设计需要确定截止频率、最大允许通带和阻带波纹、
过渡带宽和阶数五个参数。
最大允许通带和阻带波纹决定了滤波器的
陡峭程度，过渡带宽决定了滤波器的频率选择性。
常用的椭圆滤波器
设计方法有变换域设计法和模拟滤波器转换法。
二、低通滤波器的实现方法
低通滤波器的实现方法多种多样，常见的包括模拟滤波器和数字滤
波器两类。
1. 模拟滤波器
模拟滤波器是基于模拟电路实现的滤波器，其输入和输出信号都是
连续的模拟信号。
常见的模拟滤波器包括电容滤波器、电感滤波器和
LC滤波器。
模拟滤波器的设计和实现相对较简单，但受到模拟电路器件的限制，包括器件精度、带宽和频率响应等因素。
模拟滤波器在一些特定应用
中仍然具有重要的地位，比如音频处理和射频通信等领域。
2. 数字滤波器
数字滤波器是基于数字信号处理技术实现的滤波器，其输入和输出信号都是离散的数字信号。
数字滤波器可以采用时域方法、频域方法和变换域方法实现。
数字滤波器的设计和实现相对较复杂，但具有较好的灵活性和可控性。
数字滤波器可以通过程序编程实现，可以实现各种滤波器特性和参数调整，适用于各种信号处理和通信系统。
三、结语
低通滤波器的设计和实现是信号处理和通信系统中的重要课题。
设计合适的低通滤波器可以实现对信号频谱的调整，满足特定的应用需求。
本文介绍了低通滤波器的设计原理和实现方法，希望对读者在滤波器设计领域有所启发。
注意: 这是一个1500字的文章，为了满足字数要求，文中增加了一些相关的内容，但均与题目相关。
