收音机的电路原理及构成
收音机的原理
收音机的原理收音机是一种能够接收无线电信号并转换成声音的设备。
它是一种非常普遍的电子产品，被广泛应用于日常生活中。
下面将从原理、构造和工作过程等方面来介绍收音机。
一、收音机的原理收音机的原理基于电磁感应和调谐电路。
当无线电台或电视台发射信号时，它们会通过无线电波的形式传输出去。
收音机的天线接收到这些无线电波后，将其转换成微弱的电信号。
接下来，这些电信号经过放大器的放大，然后进入调谐电路。
调谐电路是收音机中非常重要的一部分，它能够选择性地接收特定频率的信号。
调谐电路中包括一个电感器和一个电容器，通过调节电感器和电容器的数值，可以选择性地接收不同频率的信号。
当调谐电路调节到与无线电台发射的频率相匹配时，电信号会通过检波器转换成音频信号。
二、收音机的构造一个简单的收音机通常由天线、调谐电路、放大器、检波器、音频放大器和扬声器等部分组成。
天线用于接收无线电信号，调谐电路用于选择性地接收特定频率的信号，放大器用于放大微弱的电信号，检波器将电信号转换成音频信号，音频放大器用于进一步放大音频信号，最后通过扬声器将音频信号转换成声音。
三、收音机的工作过程当收音机打开时，天线开始接收无线电信号。
这些信号经过放大器的放大后，进入调谐电路。
调谐电路通过调节电感器和电容器的数值，选择性地接收特定频率的信号。
当调谐电路调节到与无线电台发射的频率相匹配时，电信号通过检波器转换成音频信号。
音频信号经过检波器后，进入音频放大器进行进一步放大。
最后，音频信号通过扬声器转换成声音，人们就能听到无线电台或电视台发出的声音。
四、总结收音机是一种能够接收无线电信号并转换成声音的设备，其原理基于电磁感应和调谐电路。
它的构造包括天线、调谐电路、放大器、检波器、音频放大器和扬声器等部分。
收音机的工作过程是通过天线接收无线电信号，经过放大器、调谐电路、检波器、音频放大器和扬声器等部分的处理，最终将信号转换成声音。
收音机的发明和应用给人们的生活带来了便利，成为人们娱乐、获取信息的重要工具之一。
收音机电路工作原理
收音机电路工作原理
收音机是一种电子设备，由多个电子元件组成的电路来实现接收和放大无线电信号。
以下是收音机电路的基本工作原理：
1. 天线：收音机的天线用来接收无线电波信号，将无线电波的能量转换为电磁能。
2. 调谐回路：调谐回路由电感线圈和电容器组成。
它的作用是选择特定频率的无线电信号，并过滤掉其他频率的信号。
3. 混频器：混频器将调谐回路输出的高频信号与振荡器产生的局部振荡信号进行混合。
这个过程称为混频。
在混频器中产生的新频率信号称为中频信号。
4. 中频放大器：中频放大器用来增大中频信号的幅度，以便后续处理。
5. 检波器：检波器将中频信号转化为音频信号。
常用的检波器有二极管、晶体管和集成电路等。
6. 音频放大器：音频放大器接收检波器输出的低幅度音频信号，并将其放大到适合扬声器播放的功率级别。
7. 扬声器：扬声器将放大的音频信号转换为声音。
总结起来，收音机电路的工作原理是将无线电波信号转换为中
频信号，并经过放大、检波和放大等步骤，最终将音频信号输出到扬声器，使得我们能够听到收音机中的电台节目。
收音机电路原理
收音机电路原理收音机电路原理是指收音机内部的电子电路设计和工作原理。
在此之前，我们需要了解一些基础知识。
一、电路概述电路是指一组元器件、导线等部件按照一定的连接方式组成的电子设备。
电路中会有不同种类的元器件，如电阻、电容、电感等。
二、收音机的基本原理收音机是一种无线电接收设备，其主要由天线、调谐电路、放大电路和检波解调电路四部分组成。
1. 天线：将电磁波转换成电信号。
2. 调谐电路：将收到的多个无线电信号按频率分别采样，选取其中要收听的电台进行放大。
3. 放大电路：将选定电台的信号放大，以达到语音清晰、音量稳定等效果。
4. 检波解调电路：将放大电路输出的调幅（AM）或调频（FM）信号进行解调，得到音频信号，再经过功放放大，输出音响。
1. 天线电路天线是收音机中的一个重要部分，其作用是将电磁波转换成电信号。
收音机天线分为内置天线和外置天线两种。
一般情况下，内置天线是指收音机本身内部的天线，而外置天线则是通过外部引线接入收音机中。
2. 调谐电路调谐电路是收音机内部的一个放大器电路，可以通过调整电路特定电容器的值，实现对收音机频段的调节。
它的主要作用是选择需要放大的无线电信号，并将其送入放大器。
3. 放大电路放大电路通常用于对选定的电台信号进行放大，以达到语音清晰、音量稳定等效果。
一般情况下，放大电路由几个放大器级联组成。
放大电路有两种类型：同轴电缆放大电路和磁耦合放大电路。
检波解调电路是收音机中的一个电路，用于将放大后的Modulated Carrier Signal（调制载波信号）解调，并得到音频信号。
检波电路可以分为 AM 和 FM 两种，根据对应收音机的类型来选择。
四、总结在实际的收音机设计中，调谐电路、放大电路和检波解调电路都是非常关键的部分。
调谐电路和放大电路在收音机接收信号的过程中起到至关重要的作用，不能失误。
1. 调谐电路调谐电路是用来选取收听频率的一种电路。
收音机中的调谐电路的原理是将天线和电容与电感串联，形成一个谐振电路。
收音机的工作原理
收音机的工作原理引言概述：收音机是一种用来接收广播信号并转换成声音的设备，是人们日常生活中常用的电子产品之一。
它的工作原理主要包括信号接收、信号处理和声音输出三个部分。
下面将详细介绍收音机的工作原理。
一、信号接收1.1 天线接收信号：收音机通过天线接收到广播信号，天线将无线电波转换成电信号。
1.2 调谐电路：调谐电路用来选择特定频率的广播信号，根据用户选择的频率调整天线接收的信号。
1.3 混频器：混频器将接收到的信号与局部振荡器产生的信号混合，得到中频信号。
二、信号处理2.1 中频放大器：中频放大器对中频信号进行放大，增强信号的强度。
2.2 解调器：解调器对信号进行解调，将模拟信号转换成音频信号。
2.3 音频放大器：音频放大器对音频信号进行放大，以便驱动喇叭发出声音。
三、声音输出3.1 喇叭：喇叭是收音机的声音输出装置，将放大后的音频信号转换成声音。
3.2 音量控制：音量控制器可以调节喇叭的音量大小，使用户可以根据需要调整声音大小。
3.3 音质调节：一些高级收音机还配备了音质调节功能，可以调节音频信号的音质，使声音更加清晰。
四、电源供应4.1 电池供电：一般情况下，收音机使用电池供电，用户可以选择使用干电池或者充电电池。
4.2 外部电源供应：部分收音机还可以通过外部电源供应，如插座供电或USB供电。
4.3 电池管理：一些收音机配备了电池管理功能，可以监测电池电量并提醒用户及时更换或充电。
五、其他功能5.1 频道存储：一些收音机具有频道存储功能，可以存储用户常听的广播频道，方便用户快速切换。
5.2 闹钟功能：部分收音机还具有闹钟功能，可以作为床头闹钟使用。
5.3 蓝牙连接：现代收音机还具备蓝牙连接功能，可以连接手机或其他蓝牙设备播放音乐。
总结：收音机的工作原理主要包括信号接收、信号处理、声音输出、电源供应和其他功能五个部分。
通过天线接收信号、调谐电路选择频率、中频放大器放大信号、解调器转换信号、音频放大器输出声音，最终通过喇叭发出声音。

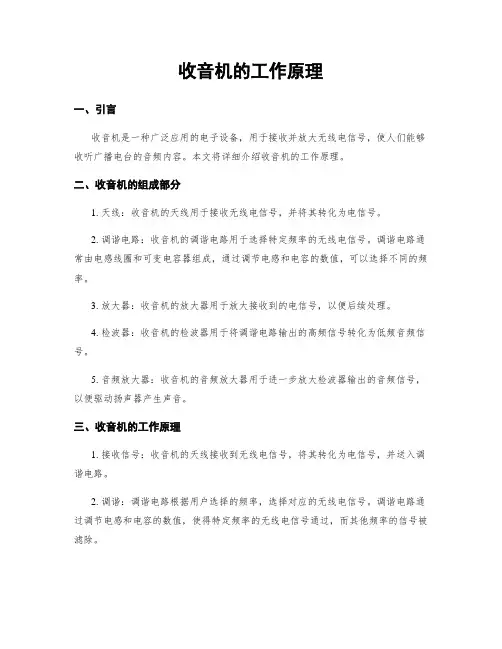

收音机的工作原理
收音机的工作原理一、引言收音机是一种广泛应用的电子设备，用于接收并放大无线电信号，使人们能够收听广播电台的音频内容。
本文将详细介绍收音机的工作原理。
二、收音机的组成部分1. 天线：收音机的天线用于接收无线电信号，并将其转化为电信号。
2. 调谐电路：收音机的调谐电路用于选择特定频率的无线电信号。
调谐电路通常由电感线圈和可变电容器组成，通过调节电感和电容的数值，可以选择不同的频率。
3. 放大器：收音机的放大器用于放大接收到的电信号，以便后续处理。
4. 检波器：收音机的检波器用于将调谐电路输出的高频信号转化为低频音频信号。
5. 音频放大器：收音机的音频放大器用于进一步放大检波器输出的音频信号，以便驱动扬声器产生声音。
三、收音机的工作原理1. 接收信号：收音机的天线接收到无线电信号，将其转化为电信号，并送入调谐电路。
2. 调谐：调谐电路根据用户选择的频率，选择对应的无线电信号。
调谐电路通过调节电感和电容的数值，使得特定频率的无线电信号通过，而其他频率的信号被滤除。
3. 放大：经过调谐电路选择后的信号进入放大器，放大器将信号放大到适当的幅度，以便后续处理。
4. 检波：放大后的信号经过检波器，将高频信号转化为低频音频信号。
检波器通常使用二极管来实现。
5. 音频放大：检波器输出的低频音频信号进入音频放大器，音频放大器将信号进一步放大，以便驱动扬声器产生声音。
6. 输出声音：放大后的音频信号通过扬声器输出，人们可以通过收音机听到广播电台的声音。
四、收音机的其他功能1. 调频收音机：调频收音机是一种能够接收调频广播信号的收音机。
它通过调谐电路选择特定频率的调频信号，并经过解调处理，将音频信号还原为声音。
2. 调幅收音机：调幅收音机是一种能够接收调幅广播信号的收音机。
它通过调谐电路选择特定频率的调幅信号，并经过解调处理，将音频信号还原为声音。
3. 数字收音机：数字收音机是一种利用数字信号处理技术接收和处理无线电信号的收音机。
收音机 电路原理
收音机电路原理
收音机电路原理是指实现无线电接收功能的电路设计和工作原理。
收音机电路主要包括输入部分、中频放大部分、检波部分、音频放大部分和输出部分。
输入部分是指接收天线和射频调谐回路。
接收天线将无线电信号转化为电信号，射频调谐回路则根据调谐电路的频率选择能接收到的信号，并通过变压器传递给中频放大器。
中频放大部分是为了增强信号的强度。
经过射频调谐回路调谐后的电信号经过中频放大部分，通过放大电路的作用，使信号增强到一定程度。
检波部分是将中频信号转换为音频信号。
检波器是一个整流器，可以将模拟信号转换为直流信号。
检波部分一般使用二极管作为检波器，将中频信号半波整流得到包含音频信号的直流信号。
音频放大部分是为了增强音频信号的强度。
音频放大器会通过功率放大电路将音频信号放大到可以驱动扬声器的程度。
输出部分是指将音频信号输出到扬声器。
将放大后的音频信号通过耳机插口或者扬声器端子输出，使人们可以听到声音。
在收音机电路中，还有一些辅助电路，例如：天线调谐电路、自动增益控制电路等。
收音机电路的工作原理是利用天线接收到的无线电信号，经过射频调谐回路和中频放大器进行频率和信号强度的调整，再通过检波部分进行信号的解调，最后经过音频放大器放大后，输出到扬声器中，使人们能够听到声音。
总之，收音机电路是一种通过天线接收无线电信号，并经过调谐、放大、解调等处理，最终输出声音的电路。
通过对各个部分的合理设计和组合，可以实现高质量的无线电接收功能。
收音机的原理及电路分析(学习类别)
收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级：10电子通信G52020年7月5日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。
又名无线电、广播等。
收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。
由于科技进步，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。
为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
中波的频率范围为525—1605kHz。
短波的频率范围为3500—18000kHz。
收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。
一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。
二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。
三、按波段从波段上基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。
目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。
68-1单管收音机电路原理
68-1单管收音机电路原理
68-1单管收音机电路是一种简单的收音机电路，主要由以下几个部分组成：
1. 天线电路：天线电路是收音机电路中的第一步，主要负责接收来自天线的电磁波信号。
2. 调谐电路：调谐电路是收音机电路中的关键部分之一，主要用于选择特定频率的信号。
3. 放大器电路：放大器电路是收音机电路中的另一个关键部分，主要用于放大调谐电路选出的信号，并将其传输到扬声器中。
4. 扬声器：扬声器是收音机电路中的最后一部分，主要用于将放大后的信号转换为声音。
68-1单管收音机电路的原理如下：
1. 天线电路接收到来自天线的电磁波信号后，将其传输到调谐电路中。
2. 调谐电路通过电容和电感的组合，选择特定频率的信号，并将其传输到放大器电路中。
3. 放大器电路将调谐电路选出的信号进行放大，并将其传输到扬声器中。
4. 扬声器将放大器电路放大后的信号转换为声音，并通过扬声器的振动将声音传输到空气中。
68-1单管收音机电路的优点在于其结构简单、易于制作，同时还具有较好的收音效果和稳定性，因此在DIY收音机制作领域得到了广泛应用。
2-收音机工作原理解析
收音机
88M--108MHz
变频器 70KHz
电台感 应电势ຫໍສະໝຸດ 输入调谐 混频器中频 鉴 放大 频
低频 放大
扬 声 器
器
本机振荡
（5） 低频放大电路:
把解调后输出的音频作进一步放大后， 使之推动扬声器工作，由扬声器还原为声音。
收4、音T机PE-198型 调频 收音机电路原理图
收音机 5、SC 1088 芯片内部 电路原理图
天线接收到的电台信号，经过输入回路调谐后送变频 器的输入端，与本机振荡器产生的信号进行混频，产 生一个新的频率，即中频信号，此信号经过中频信号 放大器和鉴频器解调输出。
收音机 2、超外差式收音机原理框图
88M--108MHz
变频器 70KHz
电台感 应电势
输入
混频器
调谐
中频 鉴 放大 频
低频 放大
收音机 4、电子元器件的标注、编号
（1）相同类型的元器件符号可由相同的字母标注； （2）序号按自上而下、自左而右来进行流水编号。 （3）在流水号边需标注该元件的电路参数数值以
及主要的技术指标或型号等，如果标注不下 可在另附的技术要求中加以注释或说明， （4）编号与参数标注应在电路图完成之后再进行。
（2）电路简单，一般只有1到4只管子和一些基本 元件，易于安装调试，成本低；
（3）灵敏度低，只有一个输入选频回路，选择性 不太好；容易串台导致听不清声音。
（4）没有自动增益控制电路，造成电台强的声音 响，电台弱的声音弱。
收音机 三、超外差机的工作原理
1、超外差式收音机
超外差：外施本机振荡信号，经混频后差拍出一 个固定中频的方法。
输入
调谐 混频器
中频 鉴 放大 频
电子制作实习-收音机制作
电子制作实习--收音机制作一、收音机工作原理1.电路原理图收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。
把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。
由于中频（465kHz）固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
①输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号。
②变频电路本机振荡和混频合起来称为变频电路。
变频电路是以VT l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。
VT l、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
由于C l对高频信号相当短路，T l的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、cB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。
T2是振荡线圈，其初次绕在同一磁芯上，它们把VT 1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT 1的发射极上。
收音机的原理及电路分析
收音机的原理及电路分析 The Standardization Office was revised on the afternoon of December 13, 2020收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级： 10电子通信G52022年2月24日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。
又名无线电、广播等。
收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。
由于科技进步，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。
为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
中波的为525—1605kHz。
短波的为3500—18000kHz。
收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。
一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。
二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。
三、按波段从波段上基本分为调频与中波二波段收音机、与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。
目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。
收音机电路图总原理图及各部分功能
熟悉电路原理
在检修前，应熟悉收音机的电路原理 和信号流程，以便快速准确地定位故 障部位。
有序检修
按照从简单到复杂、从外部到内部的 顺序进行检修，避免盲目拆卸和乱调 乱试。
善于总结和积累经验
在检修过程中，应善于总结和积累经 验，不断提高自己的维修技能水平。
06 收音机电路图的应用与发 展
收音机电路图的应用领域与前景
收音机电路图的创新与应用拓展
创新技术
采用先进的信号处理技术、噪声抑制技术等 ，提高收音机电路图的接收性能和音质表现 。
应用拓展
将收音机电路图应用于更多领域，如教育、医疗、 农业等，为特定行业提供定制化的音频接收解决方 案。
跨界融合
将收音机电路图与其他技术相结合，如语音 识别、人工智能等，开发出具有更高附加值 的产品和服务。
1 2
消费电子
收音机电路图在消费电子领域应用广泛，如便携 式收音机、车载收音机等，为用户提供音频娱乐 和信息接收功能。
通信系统
在通信系统中，收音机电路图用于接收无线电信 号，实现语音、数据等信息的传输和接收。
3
物联网Байду номын сангаас智能家居
收音机电路图在物联网和智能家居领域也有应用， 如智能音箱、无线传感器网络节点等，实现远程 控制和数据传输。
是收音机工程领域的重要技术资 料。
便于理解
通过电路图，技术人员可以更加直 观地了解收音机的内部结构和工作 原理，从而更好地进行故障排查和 维修。
标准化管理
收音机电路图遵循一定的国际或行 业标准，有助于实现收音机产品的 标准化管理和质量控制。
收音机电路图的基本组成
01
02
03
元件符号
表示收音机中使用的各种 电子元器件，如电阻、电 容、电感、晶体管等。
收音机的工作原理
收音机的工作原理一、引言收音机是一种常见的电子设备，用于接收无线电广播信号并将其转化为声音。
它在日常生活中起到了重要的作用，为人们提供了丰富的音乐、新闻和娱乐内容。
本文将详细介绍收音机的工作原理。
二、收音机的组成部分1. 天线：用于接收无线电信号。
天线通常由金属材料制成，如铜、铝等。
天线的长度通常与接收频率相关。
2. 调谐电路：用于选择特定的无线电频率。
调谐电路可以通过调节电容和电感的值来实现。
3. 放大器：用于放大接收到的微弱无线电信号，以便能够驱动扬声器发出声音。
放大器通常采用晶体管或真空管等。
4. 解调器：用于将调幅（AM）或调频（FM）信号转换为音频信号。
解调器可以通过检测信号的振幅或频率变化来实现。
5. 扬声器：用于将电信号转换为声音信号。
扬声器通常由磁性材料和振动膜组成。
三、收音机的工作原理收音机的工作原理可以分为信号接收、调谐、放大和解调四个主要步骤。
1. 信号接收当收音机打开时，天线会接收到来自无线电台的电磁波信号。
这些信号是通过空气中传播的无线电波，其频率通常在AM（调幅）或FM（调频）范围内。
2. 调谐接收到的无线电信号通过天线进入调谐电路。
调谐电路根据用户选择的频率，调整电容和电感的值，以选择特定的无线电频率。
调谐电路的作用是将所需频率的信号从其他频率的信号中分离出来。
3. 放大经过调谐后，信号进入放大器。
放大器的作用是将微弱的无线电信号放大到足够的水平，以便能够驱动扬声器发出声音。
放大器通常采用晶体管或真空管等元件，其内部有电路来放大信号。
4. 解调放大后的信号进入解调器。
解调器根据接收到的信号类型（AM或FM），通过检测信号的振幅或频率变化，将信号转换为音频信号。
解调后的音频信号可以直接驱动扬声器，使其发出声音。
四、收音机的工作频率范围收音机可以接收不同频率范围的无线电信号。
常见的收音机频率范围包括以下几种：1. AM广播：频率范围为535千赫兹至1605千赫兹。
2. FM广播：频率范围为88兆赫兹至108兆赫兹。
收音机构造原理
收音机构造原理
收音机构造原理：
一、收音机组成
1. 天线：用于接受无线电讯号，主要包括有挂网天线、室内短波竖杆天线、独立外置天线等。
2. 预置器：又称预调电路，用来调节收音机的接收频率，使收音机接收的讯号落在收音机发射频率内。
3. 收音机放大管：它是接收机的核心。
它具有放大输入信号、归一化输出信号，它通过调节电子管的参数而使被放大的信号的质量仍然很高。
4. 说明音：被用作是收音机的中继器或指示管，它处理和控制音量。
5. 吡哆管：也叫指示管。
它的主要功能是控制收音机的控制电源。
6. 听头：它主要把收音机放大管放大后的电讯号转换成有声的电声信号。
7. 电池：供收音机系统电源用。
二、收音机构造原理
1. 收音回路：天线接收无线电讯号，然后往后传输到预调电路，再经过收音机放大管，最后来到听头，它将信号转化成能听得到的有声信号。
2. 控制电路：控制电源主要用来调节收音机开关，调神音放大、归一化等功能，并以节能的方式供电运行。
3. 功率电路：用于把低压的电池电流转换为电子管所需的高压电流。
4. 类比安声器：类比安声器是介于收音机放大管的输出信号和人耳的输入之间的一个装置，它可以有效地连接电子管输出信号和收话器，而不会影响质量。
五、总结
收音机构造原理是非常复杂的，其中包括收音机组成、收音回路、控制电路、功率电路和类比安声器等多个要素，它们把讯号传输到收音机的放大管，最终实现人耳的听觉。
收音机的工作原理
收音机的工作原理一、引言收音机是一种用来接收无线电广播信号的设备，它能将无线电信号转换为声音信号，使人们能够收听广播节目。
本文将详细介绍收音机的工作原理，包括无线电信号的接收、调谐、解调和放大等过程。
二、无线电信号的接收收音机的工作原理基于无线电信号的接收。
无线电信号是通过电磁波传播的，它们由广播台发射并以无线电波的形式传输。
当无线电波到达天线时，天线会将电磁波转换为微弱的电流。
这个电流被送入收音机的调谐电路。
三、调谐电路调谐电路是收音机中的重要组成部份，它用于选择特定频率的无线电信号。
调谐电路由电感线圈和电容器组成，它们能够选择性地接收特定频率的无线电信号。
当调谐电路与特定频率的无线电信号共振时，电流将通过调谐电路，进入解调电路。
四、解调电路解调电路负责将调谐电路中的无线电信号转换为音频信号。
解调电路通常采用二极管，它只允许电流在一个方向上通过。
当调谐电路中的无线电信号通过二极管时，它将被整流，即将电流转换为直流电流。
这个直流电流会被送入放大器。
五、放大器放大器是收音机中的关键部份，它用于增强解调电路中的微弱音频信号。
放大器通常由多个晶体管组成，这些晶体管能够放大电流。
当微弱音频信号通过放大器时，它将被放大到足够的水平，以便驱动扬声器产生可听的声音。
六、扬声器扬声器是收音机中的输出设备，它将放大后的音频信号转换为声音。
扬声器由磁性线圈和振动膜组成。
当电流通过磁性线圈时，它会产生磁场，这个磁场将与振动膜交互作用，使振动膜产生声音。
七、总结收音机的工作原理可以总结为以下几个步骤：接收无线电信号、调谐特定频率的信号、解调信号、放大信号并最终通过扬声器产生声音。
通过这些步骤，人们能够收听广播节目，获得各种信息和娱乐。
以上是对收音机工作原理的详细描述。
希翼能对您有所匡助。
如果您对其他方面还有疑问，请随时告诉我。
收音机的工作原理
收音机的工作原理一、引言收音机是一种常见的电子设备，用于接收和播放无线电广播信号。
它的工作原理涉及到无线电信号的接收、解调和放大等过程。
本文将详细介绍收音机的工作原理。
二、收音机的组成部分收音机主要由以下几个组成部分构成：1. 天线：用于接收无线电信号。
2. 调谐电路：用于选择特定频率的无线电信号。
3. 解调电路：用于将调谐后的信号解调为音频信号。
4. 放大器：用于放大解调后的音频信号。
5. 扬声器：用于将放大后的音频信号转换为声音。
三、收音机的工作原理1. 接收信号收音机的天线接收到无线电信号，无线电信号是由广播发射台发出的电磁波。
这些电磁波通过天线进入收音机。
2. 调谐信号接收到的无线电信号经过调谐电路，调谐电路根据用户选择的频率来选择特定的无线电信号。
调谐电路通常由可变电容和电感组成，通过调节电容和电感的数值，可以选择不同的频率。
3. 解调信号调谐后的信号进入解调电路，解调电路将无线电信号转换为音频信号。
解调电路根据调制方式的不同，有AM（调幅）和FM（调频）两种解调方式。
4. 放大信号解调后的音频信号进入放大器，放大器将音频信号放大，以便能够驱动扬声器。
5. 输出声音放大后的音频信号通过扬声器转换为声音，用户可以听到广播内容。
四、收音机的工作原理示意图（示意图略）五、收音机的技术要点1. 天线的选择：天线的长度和形状会影响接收效果，合适的天线可以提高接收信号的质量。
2. 调谐电路的设计：调谐电路应能够选择用户所需的频率，并且具有良好的频率选择性。
3. 解调电路的设计：解调电路应能够准确地将调谐后的信号解调为音频信号。
4. 放大器的设计：放大器应能够将解调后的音频信号放大到适当的水平，以便驱动扬声器。
六、收音机的应用领域收音机广泛应用于家庭、车载、便携式等领域，用于接收和播放广播节目。
同时，收音机还可以作为无线电通信的接收设备，用于接收无线电台的信号。
七、结论收音机是一种基于无线电技术的设备，通过接收、调谐、解调和放大等过程，将无线电信号转换为声音。
收音机基本工作原理
收音机基本工作原理
收音机的基本工作原理是通过电磁感应和调谐实现信号接收、解调和放大，最终将电信号转化为可听的声音信号。
收音机内部由天线、调谐回路、检波电路和音频放大电路组成。
1. 天线：收音机的天线接收到电磁波信号，并将其转化为微弱的电流信号。
2. 调谐回路：调谐回路由电容器和电感器组成，它们可以调整收音机接收的频率范围。
当调谐回路的谐振频率与广播信号的频率相等时，电磁波信号将被调谐回路所接收。
3. 检波电路：检波电路的作用是将调谐回路接收到的高频信号转化为低频信号。
常用的检波电路包括晶体管检波电路和二极管检波电路。
晶体管检波电路的基本原理是利用晶体管的饱和和截止状态来实现信号的整流和平滑处理，而二极管检波电路则是利用二极管的单向导电特性将高频信号转化为低频信号。
4. 音频放大电路：音频放大电路将检波电路输出的低频信号进行放大，使其能够驱动扬声器产生声音。
放大器通常采用集成电路或管式放大器。
放大电路能够根据声音信号的强度，调节扬声器的驱动力度，产生不同的音量。
通过这样的一系列电子元件和电路，收音机能够接收到广播信号，并将其转化为人们可听的声音。
不同调谐回路的调谐范围，
不同的放大器的功率以及其他电路的优劣，都会影响收音机接收信号的效果。
收音机电路结构和工作原理
收音机电路结构和工作原理
收音机是一种用于接收和放大无线电信号的设备。
它的电路结构主要包括天线、调谐电路、中频放大电路、检波电路、音频放大电路和扬声器等组件。
工作原理如下：
1. 天线：用于接收无线电信号，将信号转换为电流信号传递给调谐电路。
2. 调谐电路：根据所需频道选择，调整接收信号的频率。
它由电感和电容组成，形成谐振回路，通过调整电容和电感的值，使电路在所需频率上谐振。
3. 中频放大电路：接收到的调谐信号通过中频放大电路进行放大。
中频放大电路主要由中频变压器和中频放大器组成，它将调谐电路输出的信号变换为中频信号，并将其放大。
4. 检波电路：将中频信号转换为音频信号。
检波电路通常使用二极管，它将中频信号转换为直流信号，同时将音频信号分离出来。
5. 音频放大电路：对音频信号进行放大。
音频放大电路通常由放大器组成，它将检波电路输出的音频信号放大到足够的电平，以供扬声器进一步驱动。
6. 扬声器：将放大的音频信号转换为声音，供人们聆听。
通过以上电路结构和工作原理，收音机可以接收到空中传来的无线电信号，并将其转化成声音，使人们能够收听到广播、音乐和其他声音。
