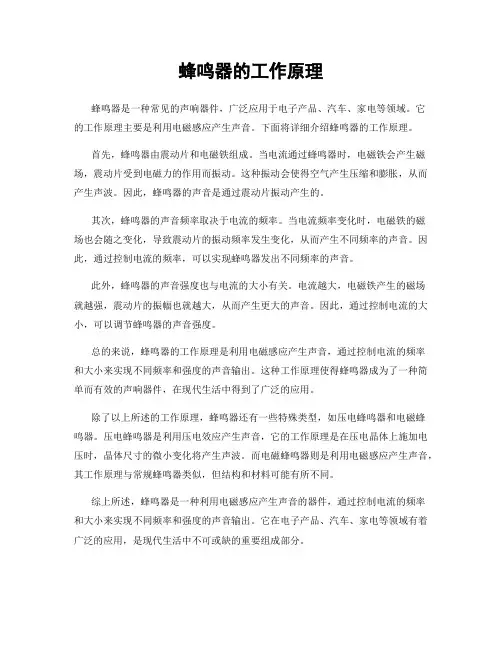

蜂鸣器的工作原理

蜂鸣器的工作原理蜂鸣器是一种常见的声响器件，广泛应用于电子产品、汽车、家电等领域。

它的工作原理主要是利用电磁感应产生声音。

下面将详细介绍蜂鸣器的工作原理。

首先，蜂鸣器由震动片和电磁铁组成。

当电流通过蜂鸣器时，电磁铁会产生磁场，震动片受到电磁力的作用而振动。

这种振动会使得空气产生压缩和膨胀，从而产生声波。

因此，蜂鸣器的声音是通过震动片振动产生的。

其次，蜂鸣器的声音频率取决于电流的频率。

当电流频率变化时，电磁铁的磁场也会随之变化，导致震动片的振动频率发生变化，从而产生不同频率的声音。

因此，通过控制电流的频率，可以实现蜂鸣器发出不同频率的声音。

此外，蜂鸣器的声音强度也与电流的大小有关。

电流越大，电磁铁产生的磁场就越强，震动片的振幅也就越大，从而产生更大的声音。

因此，通过控制电流的大小，可以调节蜂鸣器的声音强度。

总的来说，蜂鸣器的工作原理是利用电磁感应产生声音，通过控制电流的频率和大小来实现不同频率和强度的声音输出。

这种工作原理使得蜂鸣器成为了一种简单而有效的声响器件，在现代生活中得到了广泛的应用。

除了以上所述的工作原理，蜂鸣器还有一些特殊类型，如压电蜂鸣器和电磁蜂鸣器。

压电蜂鸣器是利用压电效应产生声音，它的工作原理是在压电晶体上施加电压时，晶体尺寸的微小变化将产生声波。

而电磁蜂鸣器则是利用电磁感应产生声音，其工作原理与常规蜂鸣器类似，但结构和材料可能有所不同。

综上所述，蜂鸣器是一种利用电磁感应产生声音的器件，通过控制电流的频率和大小来实现不同频率和强度的声音输出。

它在电子产品、汽车、家电等领域有着广泛的应用，是现代生活中不可或缺的重要组成部分。

蜂鸣器报警工作原理

蜂鸣器报警工作原理
蜂鸣器报警是一种常见的声音警报装置，它能够发出高频而刺耳的声响，用于各种警示场合。

蜂鸣器报警的工作原理如下：
1. 电源供应：蜂鸣器报警通常使用直流电源供应，一般为3V 到12V的电压。

电源的正极连接到蜂鸣器的正极引脚上，负极连接到负极引脚上。

2. 振荡电路：蜂鸣器内部有一个振荡电路，它由振荡器和驱动器组成。

振荡器产生高频信号，而驱动器将这个信号放大。

这个振荡电路的频率决定了蜂鸣器报警的声音高低。

3. 振膜：蜂鸣器内部还有一个振膜，它是一个薄薄的膜片，通常由金属或塑料材料制成。

振膜与振荡电路连接，接收到振荡电路的信号后，会迅速振动。

4. 发声原理：当振膜振动时，会产生空气的震动，从而产生声音。

振膜的振动频率与振荡电路的频率相同，因此蜂鸣器能够发出与振荡电路频率相匹配的声音。

5. 发声强度控制：蜂鸣器通常具有发声强度控制功能，可以通过改变电流或电压的大小来调节蜂鸣器的声音大小。

这种调节通常通过外部电阻或电路实现。

总之，蜂鸣器报警通过振荡电路产生高频信号，使振膜振动，进而产生声音。

蜂鸣器的声音高低由振荡电路的频率决定，而声音大小可以通过调节电流或电压来实现。

蜂鸣器报警电路原理

蜂鸣器报警电路原理
蜂鸣器报警电路是一种常用的电子报警装置，主要用于发出警报信号。

它由以下几个主要部分组成：
1. 电源部分：通常使用直流电源供电，可以是电池或外部电源。

为了确保稳定的电源供应，可以添加电源滤波器和稳压电路。

2. 控制部分：控制电路通常由一个触发器组成，可以是集成电路或离散元件。

触发器的输入端接收触发信号，当输入信号满足特定条件时，触发器输出信号，从而启动蜂鸣器。

3. 驱动部分：驱动电路负责将控制部分的输出信号转换为适当的电压和电流，以激活蜂鸣器。

通常，驱动电路会使用功率放大器或传感器来实现。

4. 蜂鸣器部分：蜂鸣器是整个报警电路的核心部分。

它由一个电磁铁和振动膜组成，当通过电流通入电磁铁时，电磁铁产生磁场，使振动膜振动产生声音。

工作原理如下：
1. 当触发信号输入到控制部分时，触发器会检测并判断输入信号是否满足特定条件。

2. 如果输入信号满足触发条件，触发器会输出一个高电平信号，将驱动部分的开关打开。

3. 开关打开后，驱动电路会提供适当的电压和电流给蜂鸣器，激活它的电磁铁。

4. 蜂鸣器的电磁铁产生磁场，将振动膜振动起来，发出声音。

5. 当输入信号不再满足触发条件时，触发器停止输出高电平信号，关闭驱动部分的开关。

6. 蜂鸣器停止工作，不再发出声音。

通过这种方式，蜂鸣器报警电路能够在接收到特定信号时发出警报声音，起到警示的作用。

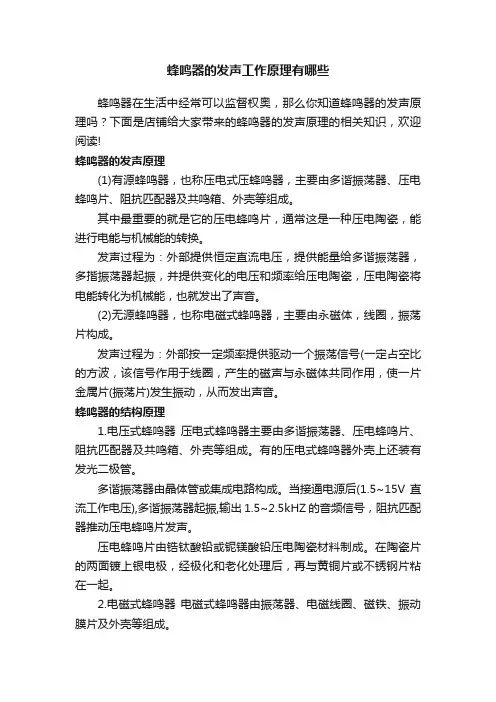

蜂鸣器的发声工作原理有哪些

蜂鸣器的发声工作原理有哪些蜂鸣器在生活中经常可以监督权奥，那么你知道蜂鸣器的发声原理吗？下面是店铺给大家带来的蜂鸣器的发声原理的相关知识，欢迎阅读!蜂鸣器的发声原理(1)有源蜂鸣器，也称压电式压蜂鸣器，主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

其中最重要的就是它的压电蜂鸣片，通常这是一种压电陶瓷，能进行电能与机械能的转换。

发声过程为：外部提供恒定直流电压，提供能量给多谐振荡器，多揩振荡器起振，并提供变化的电压和频率给压电陶瓷，压电陶瓷将电能转化为机械能，也就发出了声音。

(2)无源蜂鸣器，也称电磁式蜂鸣器，主要由永磁体，线圈，振荡片构成。

发声过程为：外部按一定频率提供驱动一个振荡信号(一定占空比的方波，该信号作用于线圈，产生的磁声与永磁体共同作用，使一片金属片(振荡片)发生振动，从而发出声音。

蜂鸣器的结构原理1.电压式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后(1.5~15V直流工作电压),多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2.电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的相互作用下，周期性地振动发声。

蜂鸣器的驱动电路由于蜂鸣器的工作电流一般比较大，以致于单片机的I/O 口是无法直接驱动的*(但AVR可以驱动小功率蜂鸣器)，所以要利用放大电路来驱动，一般使用三极管来放大电流就可以了。

蜂鸣器驱动电路一般都包含以下几个部分：一个三极管、一个蜂鸣器、一个续流二极管和一个电源滤波电容。

蜂鸣器报警电路原理(一)

蜂鸣器报警电路原理(一)蜂鸣器报警电路蜂鸣器报警电路是一种简单而常见的电路，用于在电路发生故障时发出警报声。

本文将介绍蜂鸣器报警电路的工作原理和构造方法，以及相关的注意事项。

原理蜂鸣器是一种能够将电信号转化为声音信号的装置。

在蜂鸣器报警电路中，蜂鸣器被连接在一个振荡器电路中，当电路发生故障时，振荡器电路会向蜂鸣器发送一定频率和幅度的电信号，激励蜂鸣器发出警报声。

构造蜂鸣器报警电路由振荡器电路和蜂鸣器两部分构成。

振荡器电路振荡器电路是蜂鸣器报警电路的核心部分，它能够产生一定频率和幅度的电信号，激励蜂鸣器发出声音。

555定时器555定时器是一种集成电路芯片，具有良好的稳定性和灵活性，被广泛应用于振荡器电路的设计中。

RC振荡器RC振荡器是最简单的振荡器电路之一，由电容和电阻组成，通过调整电容和电阻的值即可产生不同频率的信号。

多谐振荡器多谐振荡器比RC振荡器更为复杂，可以产生多个频率的信号，有利于实现多种不同的警报声效。

蜂鸣器蜂鸣器是一个由振动元件组成的装置，能够将电信号转化为声音信号，用于发出警报声。

注意事项在设计和使用蜂鸣器报警电路时，需要注意以下事项：•电路的输入和输出端子应正确连接，以避免引起电路故障或损坏。

•电容和电阻的值应根据需要调整，以获得合适的振荡频率。

•蜂鸣器的额定电压和电流应符合电路设计的要求，否则可能会影响电路稳定性和蜂鸣器寿命。

结论蜂鸣器报警电路是一种简单而常见的电路，通过振荡器电路和蜂鸣器的组合，能够快速、有效地进行警报提示。

在实际应用中，需要根据具体需求进行设计和调整，以提高电路的稳定性和可靠性。

总结在本文中，我们了解了蜂鸣器报警电路的工作原理和构造方法，以及相关的注意事项。

通过简单的振荡器电路和蜂鸣器的组合，我们可以快速、简便地实现警报功能。

但在实际应用中，我们还需要根据具体需求进行调整和设计，以满足不同场景的需要。

总之，蜂鸣器报警电路是一项实用而有趣的电子制作项目，希望读者能够通过本文了解到更多关于它的知识，同时也能够在实际操作中获得更多的乐趣和成就感。

蜂鸣器报警工作原理

蜂鸣器报警工作原理
蜂鸣器是一种电子器件，常用于发出警报或提醒的声音。

它的工作原理基于电流通过时产生的声音。

以下是蜂鸣器报警的工作原理：
1. 发声元件：蜂鸣器的主要组成部分是一个发声元件，通常采用压电陶瓷材料。

这种材料具有压力会导致其形状发生变化的特性，从而产生声音。

当蜂鸣器中的陶瓷材料受到电流刺激时，它将振动并产生声音。

2. 振荡电路：为了让蜂鸣器发出稳定的声音，通常需要使用一个振荡电路来提供恒定的频率和振幅。

振荡电路可以采用多种方式实现，但最常见的是使用一个振荡器和一个放大器。

振荡器产生特定频率的交流信号，而放大器则将其放大到足够的电压来激活发声元件。

通过控制振荡电路的参数，可以调整蜂鸣器发出的声音的频率和音量。

3. 驱动电路：蜂鸣器需要外部电源来提供驱动电流。

通常，驱动电路由一个开关控制，当触发警报信号时，开关闭合，电流通过蜂鸣器并开始发声。

开关可以是手动的，也可以由其他电路或传感器控制。

当驱动电路闭合时，电流流经蜂鸣器的发声元件，并引起陶瓷材料的振动。

振动产生的声波通过蜂鸣器的共鸣腔体放大，使得声音更为明显。

频率和音量的大小取决于振荡电路的设置。

总结来说，蜂鸣器报警的工作原理是通过电流刺激压电陶瓷材
料振动并产生声音。

振荡电路和驱动电路控制蜂鸣器的频率和音量。

蜂鸣器报警工作原理

蜂鸣器报警工作原理
蜂鸣器是一种常用的声音发生器，被广泛应用于各种警报系统中。

它的工作原理主要是通过电流激励引起一个振荡器的震动，从而产生高频的声音。

蜂鸣器通常由两个主要部分组成：振荡器和喇叭。

振荡器是蜂鸣器的核心部件，由震动元件和驱动电路组成。

在正常工作状态下，驱动电路会提供电流给震动元件，使其不断振动。

而震动元件通常由石英晶片或压片陶瓷制成，当电流通过时，它们会因为电流的交替方向变化而迅速振动。

这种振动会产生高频的声波。

在振荡器的驱动下，声音通过喇叭放大和传播。

喇叭是一个共鸣腔，可以增强声波的振幅和音量。

当振荡器产生高频声波时，声波会通过喇叭的共鸣腔扩散出来并产生更大的音量。

在报警系统中，蜂鸣器通常会接收到来自传感器或控制器的信号，表示发生了警报事件。

一旦接收到信号，蜂鸣器的驱动电路会被触发，开始工作。

振荡器开始震动，产生高频声波，然后通过喇叭放大和传播出去。

这样，人们就能听到高频的声音，从而得知警报事件。

总的来说，蜂鸣器报警的工作原理是通过电流激励振荡器的震动，产生高频声波并通过喇叭放大和传播，从而实现报警的目的。

蜂鸣器原理

蜂鸣器原理
蜂鸣器是一种电气设备，可以发出高频声音。

它是一种小型电子设备，由一个电磁线圈，一个磁铁和一个塑料外壳组成。

它可以以不同的方式使用，可以用作警报器，可以用作测试仪，也可以用作提示器。

蜂鸣器的工作原理是电磁线圈与磁铁组成一个电磁铁组，当电流流过电磁线圈时，磁铁组会受到磁场的作用，起动电磁铁组的磁力，使磁铁在电磁线圈的磁场中移动，从而产生蜂鸣声。

蜂鸣器的使用比较广泛，它可以用来提醒用户，也可以用来报警。

它可以用于各种电子设备，包括电子游戏机、收音机、电脑等。

蜂鸣器还可以用于测试电子设备，它可以用来检测电子设备的性能，检查是否存在故障。

这些测试是非常重要的，因为蜂鸣器可以帮助人们及时发现电子设备的问题，避免损失。

蜂鸣器的原理是由电流、磁力和塑料外壳共同作用产生的。

它的作用是把电磁线圈和磁铁组成一个电磁铁组，当电流流过电磁线圈时，磁铁组会受到磁场的作用，起动电磁铁组的磁力，使磁铁在电磁线圈的磁场中移动，从而产生蜂鸣声。

总之，蜂鸣器是一种电子设备，它的原理是由电流、磁力和塑料外壳共同作用产生的，它可以用来提醒用户、报警，也可以用来检测
电子设备的性能，以避免损失。

蜂鸣器工作原理

蜂鸣器工作原理蜂鸣器的工作原理一、什么是蜂鸣器蜂鸣器，也称为鸣叫器，是一种电子器件，可以把低压电能转换为视听频率能量，用来驱动马达、报警灯或报警系统。

它包括一个电磁铁和一个弹簧，它们放在一个形状小巧的金属罐里。

蜂鸣器一般用于报警、音乐播放、玩具、时钟设备和通信设备。

二、蜂鸣器的工作原理1、电磁感应原理蜂鸣器的工作原理源于电磁感应原理，其基本原理是：当绕着电磁铁线圈流动的电流产生电动势时，电磁铁上就有电磁感应力，使弹簧产生相应拉力，从而驱动马达把警铃发出警铃声。

2、磁性芯片蜂鸣器内部也有一个磁性芯片，电流流过该磁性芯片时，形成的电磁场会影响需要控制的马达，弹簧的驱动力随之增大。

这就是当蜂鸣器工作时，要发出声音的原因。

3、电流控制当控制电路给一个蜂鸣器供电时，电流开始从一端进入蜂鸣器，并经过磁性芯片，绕着纹波圈中进行红外循环，从而对磁性芯片产生磁场，当电流流出继电器时，弹簧会因为磁场力发出蜂鸣声。

4、频率控制蜂鸣器发出的频率和声音大小可以用电路中的电容或电阻来控制，在输入不同量的电流值，可以改变或停止发出的信号，也可以改变频率。

三、蜂鸣器的应用1、矿山行车警示：蜂鸣器用于坑道内的信号传输，把坑道信号变为蜂鸣器声。

2、家庭报警系统：蜂鸣器可以作为家庭报警系统的报警提示，家里的贴心保护。

3、玩具：蜂鸣器也可以用于一些小电子产品中，如游戏机、电脑积木等，来提供特定的声音。

4、电子设备：蜂鸣器可以用于其他电子设备，例如办公设备、家用电器、手机等，用来提醒用户注意warning信息。

5、其他：蜂鸣器还可以用于一些低声的音乐播放。

蜂鸣器的发声原理是什么

蜂鸣器的发声原理是什么蜂鸣器buzzer发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的。

今天我主要给大家分享蜂鸣器的发声原理是什么，希望对你们有帮助!蜂鸣器的发声原理是什么蜂鸣器buzzer发声原理是电流通过电磁线圈，使电磁线圈产生磁场来驱动振动膜发声的。

蜂鸣器的结构原理1.电压式蜂鸣器压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。

有的压电式蜂鸣器外壳上还装有发光二极管。

多谐振荡器由晶体管或集成电路构成。

当接通电源后(1.5~15V直流工作电压),多谐振荡器起振,输出1.5~2.5kHZ的音频信号，阻抗匹配器推动压电蜂鸣片发声。

压电蜂鸣片由锆钛酸铅或铌镁酸铅压电陶瓷材料制成。

在陶瓷片的两面镀上银电极，经极化和老化处理后，再与黄铜片或不锈钢片粘在一起。

2.电磁式蜂鸣器电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。

接通电源后，振荡器产生的音频信号电流通过电磁线圈，使电磁线圈产生磁场。

振动膜片在电磁线圈和磁铁的互相作用下，周期性地振动发声。

蜂鸣器的分类1、按其驱动方式的原理分，可分为：有源蜂鸣器(内含驱动线路，也叫自激式蜂鸣器)和无源蜂鸣器(外部驱动，也叫他激式蜂鸣器)。

2、按构造方式的不同，可分为：电磁式蜂鸣器和压电式蜂鸣器。

3、按封装的不同，可分为：DIP BUZZER(插针蜂鸣器)和SMD BUZZER(贴片式蜂鸣器)。

4、按电流的不同，可分为：直流蜂鸣器和交流蜂鸣器，其中，以直流最为常见压电式蜂鸣器，用的是压电材料，即当受到外力导致压电材料发生形变时压电材料会产生电荷。

同样，当通电时压电材料会发生形变。

电磁式蜂鸣器，主要是利用通电导体会产生磁场的特性，用一个固定的永久磁铁与通电导体产生磁力推动固定在线圈上的鼓膜。

由于两种蜂鸣器发音原理不同，压电式结构简单经用但音调单一音色差，适用于报警器等设备。

而电磁式由于音色好，所以多用于语音、音乐等设备。

蜂鸣器简介介绍

一个PWM驱动电路
包含一个单片机，一个PWM模块和一个蜂鸣器。
05
蜂鸣器的应用案例与前景展望
电脑硬件
01
蜂鸣器在电脑硬件中常用于提示音和报警，例如在电脑启动、关机、异常情况等情况下发出声音。
02
蜂鸣器还可以用于检测硬件故障，例如在电脑启动过程中通过蜂鸣器的不同响声来判断硬件是否正常工作。
PWM驱动
通过调节占空比来控制蜂鸣器的音量。
蜂鸣器的电路设计
简单电路
一个电阻和一个蜂鸣器串联，再接到电源上。
复杂电路
使用集成电路或者单片机来控制蜂鸣器。
蜂鸣器的驱动电路示例
一个简单的方波驱动电路
包含一个NPN三极管，一个电阻和一个蜂鸣器。
一个正弦波驱动电路
包含一个运放，一个电阻和一个蜂鸣器。
尺寸大小
根据实际安装空间和使用需求选择合适的尺寸。
价格因素
在满足性能需求的前提下，选择价格合理的蜂鸣器可以降低
成本。
蜂鸣器的使用注意事项
正确连接电路
在使用蜂鸣器时，需要正确连接电路，确保工作电压和电流在规定范围内。
注意声音频率和分贝
在使用蜂鸣器时，需要注意发出的声音频率和分贝数是否符合要求，避免对周围环境造成干扰。
甚至损坏。
频率范围
蜂鸣器的频率范围指的是其发出声音的频率范围，需要根据应用需求
进行选择。
声音分贝
蜂鸣器的声音分贝数也是重要的性能参数，高分贝的蜂鸣器可以发出
更大的声音。
蜂鸣器的选择依据
01
02
03
04
应用场景
不同的应用场景需要不同类型的蜂鸣器，如报警、提示、驱
动等。

单片机控制蜂鸣器报警原理

单片机控制蜂鸣器报警原理蜂鸣器是一种常用的报警器件，可以用于单片机系统中的警报提示、电子闹钟、电子门铃等场合。

本文将详细介绍单片机控制蜂鸣器报警的原理。

1、蜂鸣器的基本原理蜂鸣器是一种电声转换器件，其原理是在交流电场中通过压缩和稀释产生声音。

一般蜂鸣器由震荡器和共振腔组成，输入电信号经过震荡器产生磁场，控制共振腔内振动的薄膜，产生声音。

蜂鸣器能够发出不同的声音，常用的有常音、警报、警笛等。

单片机通过控制IO口的高低电平实现对蜂鸣器的控制。

当IO口输出高电平时，蜂鸣器处于闭合状态，不响；当IO口输出低电平时，蜂鸣器处于开启状态，发出声音。

因此，我们可以通过改变IO口电平的方式，实现对蜂鸣器报警的控制。

3、蜂鸣器报警的程序设计蜂鸣器报警的程序设计分为两个部分，一是IO口的设置，二是蜂鸣器的控制。

以下为示例程序：#include<reg51.h> //单片机头文件#define BUZZ P1 //定义蜂鸣器控制端口void Delay(unsigned int i) //延时函数{unsigned int j;for(j=0;j<i;j++);}4、蜂鸣器报警的注意事项（1）控制IO口电平时，需要注意电流大小，以避免损坏单片机。

（2）蜂鸣器声音的大小和时间的间隔可以通过调节程序中的延时时间实现。

（3）蜂鸣器报警时需要考虑其对周围环境的影响，尽量避免过分响亮。

5、总结本文介绍了单片机控制蜂鸣器报警的原理和程序设计方法，通过学习本文，读者可以了解蜂鸣器的基本原理及其在单片机系统中的应用。

此外，还需要注意在程序设计和实际应用中注意控制电流大小和声音大小，以保证系统的正常工作和周围环境的安全和舒适。

9012蜂鸣器工作原理

9012蜂鸣器工作原理是当蜂鸣器受到电流的刺激时，它会震动并发出声音。

这个电流是通过与蜂鸣器相连的金属线流进和流出的。

具体来说，当电流通过蜂鸣器时，它会产生磁场，这个磁场与电路中的其他金属部件相互作用，从而推动蜂鸣器发声。

蜂鸣器的头部有一个振动膜，振动膜是一个金属薄膜，它覆盖在声音驱动器上。

当电流通过声音驱动器时，会产生声音。

这种声音被头部捕捉并放大，然后通过扬声器（通常称为蜂鸣器）发出声音。

因此，振动膜的振动是产生声音的关键。

如果需要，可以通过外部连接电阻和电容来调节电流的大小，以控制蜂鸣器的音调和音量。

总的来说，9012蜂鸣器的工作原理是通过电流和金属部件之间的相互作用，产生磁场和振动膜的振动来发出声音。

在许多电子设备中，蜂鸣器常常被用作简单的提示音或报警器。

例如，在电脑主板上，当BIOS检测到错误时，可能会发出蜂鸣声来警告用户。

再比如一些智能手表或手环中，当检测到用户运动到一定量时，也会发出蜂鸣声来提醒用户。

这些应用中，蜂鸣器通常被用作一种简单、廉价的提示方式。

此外，9012蜂鸣器还可以用作其他一些设备的外壳震动提示。

例如，在电子游戏中，当玩家完成一个任务或击败一个敌人时，蜂鸣器可能会发出声音并同时产生震动，以增强玩家的体验。

在这个应用中，蜂鸣器的震动提示为设备增加了一种额外的反馈方式。

需要注意的是，这里提到的9012蜂鸣器是一种常见的型号，还有其他类型的蜂鸣器，其工作原理可能会有所不同。

另外，关于9012蜂鸣器的具体参数和应用方式，可能还需要查阅相关资料或产品说明书。

蜂鸣器实验报告

蜂鸣器实验报告一、实验目的。

本实验旨在探究蜂鸣器的工作原理，了解其在电路中的应用，通过实际操作加深对蜂鸣器的理解。

二、实验原理。

蜂鸣器是一种能够发出嗡嗡声的电子元件，其工作原理是利用电磁感应产生声音。

当电流通过蜂鸣器时，会产生磁场，磁场的变化会使蜂鸣器内部的振膜产生振动，从而发出声音。

在电路中，蜂鸣器通常被用作警报器或提醒装置。

三、实验材料。

1. 蜂鸣器。

2. 电源。

3. 电线。

4. 开关。

5. 电阻。

6. 面包板。

四、实验步骤。

1. 将蜂鸣器、电源、开关、电阻等材料准备齐全。

2. 将电源、开关、电阻连接至面包板上，构建一个简单的电路。

3. 将蜂鸣器连接至电路中的适当位置。

4. 打开电源，观察蜂鸣器是否发出声音。

5. 调整电路中的参数，如电压、电阻值等，观察蜂鸣器的工作状态变化。

五、实验结果与分析。

经过实验操作，我们成功搭建了一个简单的蜂鸣器电路，并成功使蜂鸣器发出了清脆的嗡嗡声。

在调整电路参数的过程中，我们发现改变电压和电阻值可以显著影响蜂鸣器的声音频率和音量。

这进一步验证了蜂鸣器的工作原理，也为我们在实际应用中提供了一定的参考。

六、实验总结。

通过本次实验，我们对蜂鸣器的工作原理有了更深入的了解，也掌握了搭建蜂鸣器电路的基本方法。

蜂鸣器作为一种常见的电子元件，在电子产品中有着广泛的应用，如闹钟、电子玩具、报警器等。

因此，对蜂鸣器的理解和掌握对于电子爱好者来说是非常重要的。

希望通过本次实验，能够帮助大家更好地理解蜂鸣器的工作原理，为日后的学习和实践打下坚实的基础。

七、参考文献。

1. 《电子技术基础》，XXX，XXX出版社，200X年。

2. 《电子电路原理与应用》，XXX，XXX出版社，200X年。

蜂鸣器工作原理介绍及并联电阻原理

蜂鸣器工作原理介绍及并联电阻原理蜂鸣器是一种常见的电子元件，其主要功能是通过振动发出一定频率的声音。

作为一种基本的声音输出设备，蜂鸣器广泛应用于电子产品、汽车、防盗设备、电子时钟等领域。

本文将介绍蜂鸣器的工作原理以及并联电阻对其工作的影响。

一、蜂鸣器的工作原理蜂鸣器的工作原理可以归纳为两种类型：压电式和磁性式。

1. 压电式蜂鸣器压电式蜂鸣器是将压电陶瓷材料加工后制成的共振器，通过外加电场或在机械应力的作用下，使其发生压电效应，从而引起振动，最终产生声音。

具体来说，压电式蜂鸣器内部首先采用压电陶瓷材料或晶体材料，这些材料在受到外力或电信号刺激时，会形变或振动。

蜂鸣器通常是将压电陶瓷材料加工成一个双面金属片壳，在其中填充蜂窝形陶瓷圆柱，用导线将陶瓷圆柱和金属片壳连接起来。

当外加电场作用于压电陶瓷材料时，圆柱将发生振动，导致壳体发生振荡，从而发出一定频率的声音。

2. 磁性式蜂鸣器磁性式蜂鸣器使用一对磁性铁推和线圈，当通过线圈的电流变化时，铁心即会受到电磁力的作用而振动，这样就能带动薄膜或膜片振动，从而产生声音。

具体来说，磁性式蜂鸣器内部由铁心、线圈和薄膜组成。

线圈一端通电，另一端接地，使得磁性铁心在电磁力的作用下产生振动，从而带动膜片振动，最终发出声音。

二、蜂鸣器并联电阻原理在实际应用中，为了控制蜂鸣器的响度和音调，通常需要对蜂鸣器进行电阻并联，以调节电流大小。

电阻越大，电流越小，蜂鸣器发出的声音也就越小。

并联电阻的数值取决于所选用的蜂鸣器的特性和需要实现的响度和音调。

一般情况下，其数值在10欧姆到1兆欧姆之间。

此外，需注意的是，在对蜂鸣器进行电气连接时，一般需要加入二极管以防止产生反向电势损坏输出端口。

三、结语总之，蜂鸣器是一款基本的声音输出设备，其工作原理可以简单归纳为两种：压电式和磁性式。

此外，为了控制蜂鸣器的音量和音调，通常需要对蜂鸣器进行电阻并联，其数值取决于所选用的蜂鸣器的特性和需要实现的响度和音调。

蜂鸣器的原理

蜂鸣器的原理
蜂鸣器是一种常见的声音发声装置，其原理是利用电磁效应产生的振动来产生声音。

下面是蜂鸣器的工作原理：
1. 结构组成：蜂鸣器通常由振动片、磁铁和固定架组成。

振动片是薄而柔软的金属片，通常是铁、铝或钢。

磁铁通常是永磁铁或电磁铁。

2. 振动原理：当电流通过蜂鸣器时，电流会在磁铁产生一个磁场。

根据安培定则，电流在磁场中会受到力的作用。

这个力将振动片吸引到磁铁，使其弯曲。

3. 频率调节：振动片的弯曲导致其表面积减小，从而增加了压力。

振动片会发生回弹，重复弯曲和回弹的过程。

这种快速的振动产生了声波，形成连续的蜂鸣声。

4.声音和频率：蜂鸣器的声音和频率可以通过控制电流的强度和频率来调节。

较大的电流和频率将产生较大和更高频率的声音。

总而言之，蜂鸣器的原理是通过施加电流来产生磁场，从而使振动片产生振动，进而产生声波，形成特定的蜂鸣声。

蜂鸣器报警电路原理

蜂鸣器报警电路原理一、前言蜂鸣器报警电路是一种非常常见的电子电路，其原理基于蜂鸣器的工作原理和电路中各个元件的相互作用。

在本文中，将详细介绍蜂鸣器报警电路的原理，并对其各个部分进行解析。

二、蜂鸣器工作原理蜂鸣器是一种能够将电信号转换为声音信号的装置。

其内部结构包括振荡器、放大器和扬声器等组成部分。

当外界输入一个交流信号时，振荡器会产生一个频率为几千赫兹的交流信号，这个信号会经过放大器放大后驱动扬声器发出声音。

三、蜂鸣器报警电路的组成蜂鸣器报警电路主要由以下几个部分组成：1. 电源模块：提供所需的直流电源。

2. 感应模块：通过传感器或者其他设备检测目标物体或环境状态，并将检测结果转换成相应的信号。

3. 放大模块：对感应模块输出的信号进行放大处理，以便能够驱动蜂鸣器发出更大的声音。

4. 控制模块：对电路进行控制，以便在需要时打开或关闭蜂鸣器。

5. 蜂鸣器模块：负责将电信号转换成声音信号发出。

四、蜂鸣器报警电路的工作原理蜂鸣器报警电路的工作原理基于上述几个部分的相互作用。

当感应模块检测到目标物体或环境状态发生变化时，会输出一个信号，这个信号会经过放大模块进行放大处理，然后送入蜂鸣器模块驱动蜂鸣器发出声音。

同时，控制模块也会对电路进行控制，在需要时打开或关闭蜂鸣器。

例如，在火灾报警系统中，当火灾被检测到时，控制模块会自动打开蜂鸣器发出警报声音；当火灾得到有效控制后，控制模块则会关闭蜂鸣器。

五、各个部分的详细解析1. 电源模块电源模块主要负责为整个电路提供所需的直流电源。

在一些小型的报警系统中，可以使用干电池或者小型适配器作为电源。

而在大型的报警系统中，则需要使用专业的电源设备。

2. 感应模块感应模块是整个电路的核心部分，主要负责检测目标物体或环境状态，并将检测结果转换成相应的信号。

常用的感应模块包括红外传感器、声音传感器、温度传感器等。

3. 放大模块放大模块主要负责对感应模块输出的信号进行放大处理，以便能够驱动蜂鸣器发出更大的声音。

蜂鸣器报警电路原理

蜂鸣器报警电路原理一、蜂鸣器报警电路的基本原理1.1 什么是蜂鸣器报警电路蜂鸣器报警电路是一种用于产生持续而刺耳声音的电路装置。

它通常由蜂鸣器、信号源、驱动电路和电源组成。

通过将信号源的电信号输入驱动电路，再由驱动电路驱动蜂鸣器，就可以产生连续的声音。

1.2 蜂鸣器的工作原理蜂鸣器是一种电声转换器，它能将电信号转换为声音。

它由振膜、线圈和永磁体组成。

当电信号通过线圈产生磁场时，磁场与永磁体相互作用，使得振膜产生机械振动，并以此产生声音。

二、蜂鸣器报警电路的常见设计2.1 信号源的选择蜂鸣器报警电路的信号源可以是一个简单的开关，也可以是来自其他电路系统的信号。

在选择信号源时，需要根据具体的应用场景来确定，以保证报警信号的准确性和可靠性。

2.2 驱动电路的设计驱动电路是将信号源的电信号转换为适合驱动蜂鸣器的电信号的电路。

常见的驱动电路包括放大电路、振荡电路等。

通过合适的设计和选择元器件，可以使得蜂鸣器得到足够的电压和电流，从而产生高亮度、清晰的声音。

2.3 电源的供给蜂鸣器报警电路需要一个稳定可靠的电源来提供电能。

常见的电源包括直流电源和交流电源。

对于不同类型的蜂鸣器，其电源的额定电压和电流有所不同，因此在设计电源供给电路时需注意与蜂鸣器的匹配。

2.4 电路的保护与控制为了确保蜂鸣器报警电路的正常工作，需要在电路中加入一些保护和控制元件。

例如，可以添加过流保护电路、过压保护电路等，以防止电路元件损坏。

同时，还可以通过控制开关或滑动变阻器等元件，调节蜂鸣器的声音大小和音调。

2.5 器件的选型与优化在设计蜂鸣器报警电路时，需要根据需求选择合适的元器件。

例如，选择适合的蜂鸣器类型、合适的驱动电路、稳定可靠的电源等。

此外，还可以通过优化电路的布局、降低噪声干扰等手段，提高蜂鸣器报警电路的性能和可靠性。

三、蜂鸣器报警电路应用案例3.1 家庭防盗报警系统在家庭防盗报警系统中，蜂鸣器报警电路起到了重要的作用。

当系统感知到入侵信号时，会通过信号源触发蜂鸣器报警电路，使得蜂鸣器发出响亮的声音，起到吓退入侵者、提醒周围人员的作用。

无源蜂鸣器

无源蜂鸣器无源蜂鸣器：原理、应用与发展趋势引言：无源蜂鸣器是一种常见的声音发生器，用于产生单一频率的声音信号。

它的工作原理和结构相对简单，可靠性较高，因而在各个领域都有广泛的应用。

本文将介绍无源蜂鸣器的原理、应用以及未来的发展趋势。

一、原理：无源蜂鸣器的原理基于压电效应，它通常由压电陶瓷圆盘和振动蜂鸣面组成。

当施加电压到压电陶瓷圆盘上时，会产生机械振动，由振动蜂鸣面将这种振动转化为声音信号，进而实现声音的发生。

无源蜂鸣器通常仅作为输出装置使用，因此不需要外部的驱动电路。

它的振动频率和声音大小取决于施加的电压幅值和频率。

一般情况下，当电压频率为单一频率时，无源蜂鸣器将会以给定频率发出声音信号。

二、应用：无源蜂鸣器由于其简单的结构和稳定的工作特性，在各个领域都有广泛的应用。

1. 家电产品：无源蜂鸣器常用于家电产品，如电视、洗衣机、微波炉等。

在这些产品中，蜂鸣器通常用于报警或提醒功能，如报警信号、操作指南或程序结束提示等。

2. 安防领域：在安防领域，无源蜂鸣器被广泛应用于入侵报警系统、火灾报警系统和安防设备中。

当检测到异常情况时，无源蜂鸣器会发出警示声音，以提醒人们注意可能的危险。

3. 汽车电子：在汽车电子系统中，无源蜂鸣器通常用于警示和提醒功能。

例如，当车辆倒车时，蜂鸣器会发出蜂鸣声以提醒驾驶员注意后方情况。

4. 电子游戏：在电子游戏中，无源蜂鸣器经常被用作声效装置，用于模拟游戏中的不同事件和动作。

通过发出不同的声音信号，无源蜂鸣器可以增强游戏的交互性和沉浸感。

三、发展趋势：随着科技的不断进步和市场需求的变化，无源蜂鸣器也在不断发展和改进。

以下是未来的发展趋势：1. 多功能集成：无源蜂鸣器将越来越多地与其他传感器和设备进行集成，以实现更多功能。

例如，传感器检测到温度过高时，蜂鸣器可以发出警报信号，同时将信号发送给其他设备。

2. 低功耗设计：在无线设备和便携式电子产品中，低功耗设计将成为未来无源蜂鸣器的一个主要发展方向。
