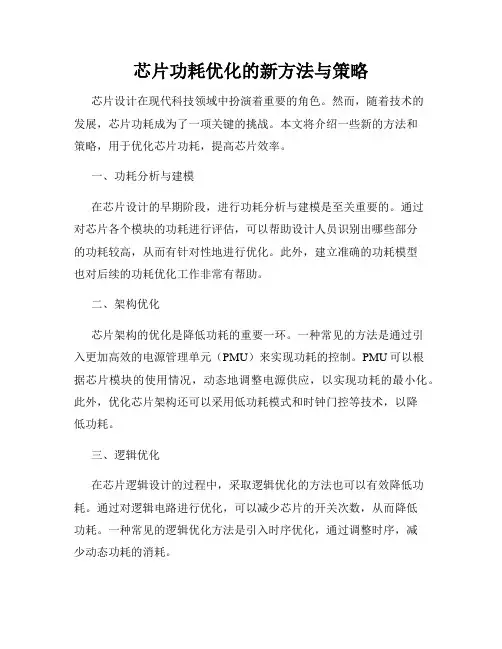

芯片功耗优化的新方法与策略芯片设计在现代科技领域中扮演着重要的角色。

然而,随着技术的发展,芯片功耗成为了一项关键的挑战。

本文将介绍一些新的方法和策略,用于优化芯片功耗,提高芯片效率。

一、功耗分析与建模在芯片设计的早期阶段,进行功耗分析与建模是至关重要的。

通过对芯片各个模块的功耗进行评估,可以帮助设计人员识别出哪些部分的功耗较高,从而有针对性地进行优化。

此外,建立准确的功耗模型也对后续的功耗优化工作非常有帮助。

二、架构优化芯片架构的优化是降低功耗的重要一环。

一种常见的方法是通过引入更加高效的电源管理单元(PMU)来实现功耗的控制。

PMU可以根据芯片模块的使用情况,动态地调整电源供应,以实现功耗的最小化。

此外,优化芯片架构还可以采用低功耗模式和时钟门控等技术,以降低功耗。

三、逻辑优化在芯片逻辑设计的过程中,采取逻辑优化的方法也可以有效降低功耗。

通过对逻辑电路进行优化,可以减少芯片的开关次数,从而降低功耗。

一种常见的逻辑优化方法是引入时序优化,通过调整时序,减少动态功耗的消耗。

四、电源管理策略有效的电源管理策略对于芯片功耗的优化至关重要。

例如,利用动态电压调节(DVFS)技术,可以根据芯片工作负载的变化,调整供电电压,以实现功耗的最小化。

此外,利用时序控制策略,在不影响芯片的性能的情况下,通过降低时钟频率来降低功耗。

五、温度管理与散热芯片过热会导致功耗的增加和性能的下降。

因此,进行有效的温度管理和散热工作对功耗优化至关重要。

可以采用散热片、散热风扇等散热装置,以保持芯片在合适的工作温度范围内,从而提高功耗效率。

六、软件优化除了硬件层面的优化策略外,软件优化也可以对芯片功耗进行有效的优化。

例如,通过对程序代码的优化,减少对处理器资源的占用,以降低功耗。

此外,在编译过程中,合理选择编译器和编译选项,也可以提高芯片功耗效率。

结论芯片功耗优化是一个复杂而重要的问题,需要综合考虑硬件和软件等多个因素。

本文介绍了一些新的方法与策略,包括功耗分析与建模、架构优化、逻辑优化、电源管理策略、温度管理与散热以及软件优化等,来实现芯片功耗的最小化。

英语作文-集成电路设计中的功耗建模与估算方法解析

英语作文-集成电路设计中的功耗建模与估算方法解析

英语作文-集成电路设计中的功耗建模与估算方法解析Integrated Circuit (IC) design is a complex process that involves various aspects, including power consumption modeling and estimation. In this article, we will analyze the methods used for power modeling and estimation in IC design.Power consumption is a critical factor in IC design as it directly affects the performance and efficiency of the circuit. Therefore, accurate power modeling and estimation are essential to optimize power consumption and improve overall circuit performance.One commonly used method for power modeling is the Switching Activity-Based Power Modeling. This method involves estimating the power consumption based on the switching activities of the circuit components. By analyzing the switching activities, designers can determine the power consumed by each component and optimize their design accordingly. This method is particularly useful for digital circuits where power consumption is directly related to the switching activities.Another method for power modeling is the Power Supply Current Modeling. This method focuses on estimating the power consumption based on the current flowing through the power supply lines. By analyzing the current flow, designers can identify the power consumed by different components and optimize their design to reduce power consumption. This method is commonly used for analog and mixed-signal circuits where power consumption is primarily determined by the current flow.In addition to power modeling, power estimation is another crucial aspect of IC design. Power estimation involves predicting the power consumption of a circuit before the actual fabrication. This allows designers to identify potential power issues and make necessary design adjustments to optimize power consumption.One commonly used method for power estimation is the Power Estimation through Simulation. This method involves simulating the circuit behavior under different operating conditions and analyzing the power consumption based on the simulation results. By simulating the circuit, designers can estimate the power consumption accurately and identify potential power optimization opportunities.Another method for power estimation is the Power Estimation through Statistical Analysis. This method involves analyzing the statistical properties of the circuit components and estimating the power consumption based on these properties. By considering the statistical variations, designers can estimate the power consumption with a certain level of confidence and optimize their design accordingly.In conclusion, power modeling and estimation are crucial aspects of IC design. By accurately modeling and estimating power consumption, designers can optimize their designs to improve performance and efficiency. The Switching Activity-Based Power Modeling and Power Supply Current Modeling are commonly used methods for power modeling. On the other hand, Power Estimation through Simulation and Power Estimation through Statistical Analysis are commonly used methods for power estimation. By utilizing these methods effectively, designers can achieve optimal power consumption and enhance the overall performance of integrated circuits.。

芯片设计中的功耗与热问题解决方案

芯片设计中的功耗与热问题解决方案

芯片设计中的功耗与热问题解决方案在现代电子设备中,芯片扮演着至关重要的角色。

然而,随着技术的不断进步和功能的不断增加,芯片所面临的功耗与热问题也越来越突出。

本文将分析芯片设计中的功耗与热问题,并提出一些解决方案。

一、功耗问题功耗问题是芯片设计中面临的主要挑战之一。

随着芯片功能的增加和复杂性的提高,功耗问题愈发突显。

高功耗不仅会导致电子设备的续航时间缩短,还会引发热量积聚,进而影响芯片的性能和寿命。

为了解决功耗问题,我们需要从以下几个方面入手:1. 优化算法和架构设计:合理设计和优化算法和架构,能够有效降低功耗。

例如,采用延迟优化技术来减少芯片的开销,或者使用低功耗模式来降低功耗。

2. 电源管理技术:电源管理技术可以通过动态调整功率供应来实现功耗的降低。

例如,使用可调节电压电流转换器(DC-DC converter)来提供可变电源,根据芯片的负载情况动态调整供电电压和频率,从而有效降低功耗。

3. 时钟管理技术:时钟电路是芯片功耗的一个重要组成部分。

采用合理的时钟管理技术,比如动态电压频率调整(DVFS)技术,可以根据芯片的负载情况动态调整时钟频率和电压,从而降低芯片的功耗。

二、热问题除了功耗问题之外,芯片设计还需要应对热问题。

当芯片长时间工作时会产生大量热量,而过高的温度会对芯片的性能和寿命造成负面影响。

因此,合理的热管理方案至关重要。

以下是一些解决芯片热问题的方法:1. 散热设计:合理的散热设计可以有效降低芯片的温度。

例如,通过增加散热片或散热风扇来增强散热效果,或者在芯片设计中引入散热模块,如热管或热塑性胶带。

2. 温度监测:及时监测芯片的温度可以帮助我们更好地了解芯片工作状态,并采取适当的措施以防止过热。

采用温度传感器等监测装置可以对芯片的温度进行实时监控,并及时触发保护机制。

3. 芯片布局与散热:合理的芯片布局可以优化热传导路径,提高散热效率。

例如,通过布置散热板或散热管来提高热量的传导和散发效果,或者采用多层芯片布局来实现更好的散热效果。

芯片设计中的功耗分析及优化

芯片设计中的功耗分析及优化

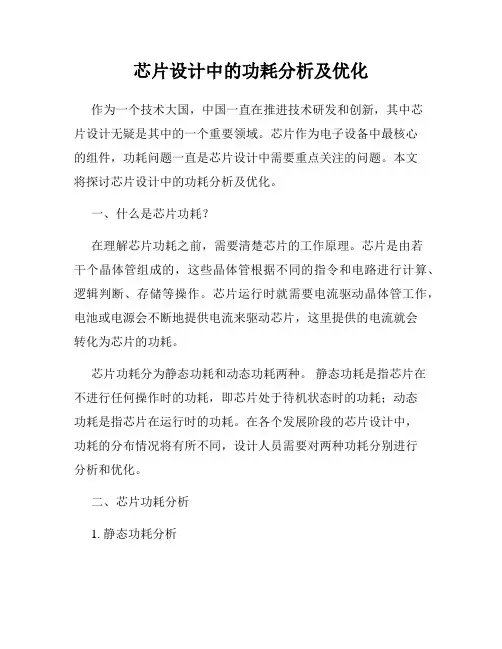

芯片设计中的功耗分析及优化作为一个技术大国,中国一直在推进技术研发和创新,其中芯片设计无疑是其中的一个重要领域。

芯片作为电子设备中最核心的组件,功耗问题一直是芯片设计中需要重点关注的问题。

本文将探讨芯片设计中的功耗分析及优化。

一、什么是芯片功耗?在理解芯片功耗之前,需要清楚芯片的工作原理。

芯片是由若干个晶体管组成的,这些晶体管根据不同的指令和电路进行计算、逻辑判断、存储等操作。

芯片运行时就需要电流驱动晶体管工作,电池或电源会不断地提供电流来驱动芯片,这里提供的电流就会转化为芯片的功耗。

芯片功耗分为静态功耗和动态功耗两种。

静态功耗是指芯片在不进行任何操作时的功耗,即芯片处于待机状态时的功耗;动态功耗是指芯片在运行时的功耗。

在各个发展阶段的芯片设计中,功耗的分布情况将有所不同,设计人员需要对两种功耗分别进行分析和优化。

二、芯片功耗分析1. 静态功耗分析静态功耗是芯片在待机时的功耗,也称为静态电流,静态电流主要指芯片极板之间的泄漏电流和材料构成的电阻。

静态功耗主要来源于芯片的泄漏电流,静态功耗越高,则芯片时间待机能力越差,大量的静态功耗会对电池寿命产生影响。

对于静态功耗的分析主要需要关注以下因素:(1) 芯片电路结构设计静态功耗受电路结构设计的影响,因此,设计人员在设计芯片电路时,需要考虑电流的流动路径、晶体管数量以及电路的复杂度等因素。

(2) 工艺的选择随着工艺的不断升级,芯片的精度、功耗等性能表现也在不断提高。

设计人员需要根据工艺的实际情况来选择适合的芯片工艺,避免工艺的限制和问题对芯片性能产生不良的影响。

(3) 典型设备选择设计人员需要选择功耗小的典型器件集成到他们的系统设计中。

通过新的器件选型避免老芯片的老问题,可以增加性能,提高能效,减少系统漏电流等问题。

2. 动态功耗分析动态功耗指芯片在运行过程中消耗的功率。

动态功耗是芯片功耗的主要来源,直接影响芯片的性能和耗电量。

考虑到芯片的历史设计缺陷、今后设计考虑因素、复杂的流程以及芯片特性等影响之下进行动态功耗分析,设计人员需要主要关注以下因素:(1) 芯片时钟设计芯片的时钟速率会直接影响动态功耗的消耗量。

soc计算方法

soc计算方法

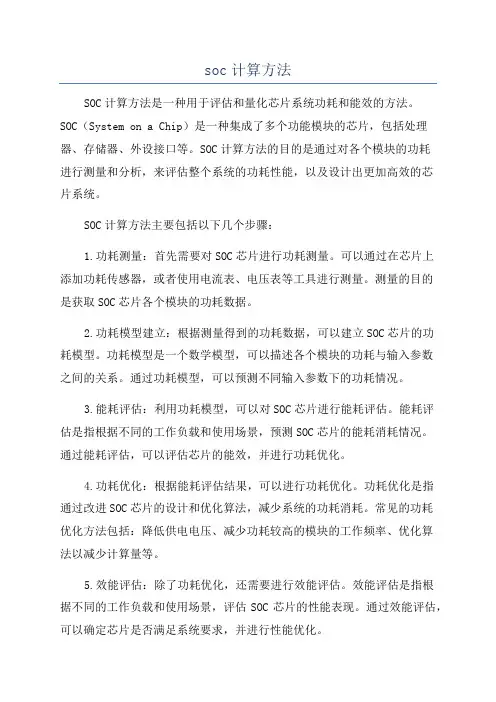

soc计算方法SOC计算方法是一种用于评估和量化芯片系统功耗和能效的方法。
