水电站水系统课件
---------------------------------------------------------------最新资料推荐------------------------------------------------------水电站水系统课件水电站水系统技术供水系统一技术供水的作用及要求 1. 技术供水的作用一技术供水的作用及要求 1. 技术供水的作用水电站的供水包括：技术供水、消防供水和生活供水。
技术供水又称生产供水，其主要作用是对运行设备进行冷却，有时也用来进行润滑（如主轴密封润滑用水、水轮机橡胶瓦导轴承）及水压操作（如射流泵、高水头电站用的主阀）。
需要技术供水进行冷却的设备有以下几个方面：（1）发电机的冷却发电机空气冷却器。
发电机运行时将产生电磁损失及机械损失，这些损耗会转化为热量。
这些热量如不及时散发出去，不但会降低发电机的效率和出力，而且还会因局部过热破坏线圈绝缘，影响使用寿命，甚至引起事故。
因此，运转中的发电机必须加以冷却。
水轮发电机大多采用空气作为冷却介质，用流动的空气带走发电机产生的热量。
除小型发电机可采用开敞式或管道式通风外，大中型发电机普遍采用密闭式通风，即发电机周围被封闭着一定体积的空气，利用发电机转子上装设的风扇（有的不带风扇，利用轮辐的风扇作用），强迫空气通过转子线圈，再经定子的通风沟排出。
1 / 18吸收了热量的热空气再经设置在发电机定子外围的空气冷却器，将热量传给冷却器中的冷却水并带走，然后冷空气又重新进入发电机内循环工作。
空气冷却器的冷却效果对发电机的出力及效率有很大影响：当进风温度为 35时，发电机允许发出额定出力；当进风温度较低时，发电机的效率较高，允许出力可提高；当进风温度升高时发电机的效率显著下降，允许出力降低。
（2）发电机推力轴承及导轴承油的冷却油冷却器。
机组运行时轴承处产生的机械摩擦损失，以热能形式聚积在轴承中。
由于轴承是浸在透平油中的，油温高将影响轴承寿命及机组安全，并加速油的劣化。
渡口坝水电站水系统共25页
渡口坝水电站水系统
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
水电站排水系统介绍培训课件
流量开关型号：FCS-G1/2A4P-VRX/24VDC
品牌：TURCK 技术参数：
测量量程 信号输出 电源 流量指示 设定方式 温度量程 耐压力 防护等级 初始化时间 响应时间
1…150 cm/s (水) 继电输出 24V±20% dc LED (6个) 电位器设定 -20…+80℃ 100bar IP67 8s 2s
系统图见《JD-123_锦东电厂厂外渗漏排水系统图》
二、内部模块及元件介绍
2.1 PLC模块介绍
Schneider 公司 Unity Quantum系列 图1：厂房排水系统PLC模块
二、内部模块及元件介绍
2.1.1 电源模块CPS （2块） 模块部件号 描述 输入电压 输入电流 输出到总线电压 输出最大电流 内部功耗
模块部件号
140-ACI-030-00
通道数
8通道差分输入
寻址要求
9个字输入
电流输入线性范围
4-20mA
绝对最大输入
25mA
输入阻抗
250Ω±0.03%
分辨率
12位
共模抑制
＞-72dB（60Hz）
故障检测
断线（4-20mA模式）
功耗
2Wห้องสมุดไป่ตู้
外部电源
此模块不需要
任何通道检测到断线
红色LED灯亮
二、内部模块及元件介绍
二、内部模块及元件介绍
图2：PT100 R-T曲线
图3：PT100 R-T关系表
2.1.7 扩展模块XBE （2块）
模块部件号 描述 寻址要求 功耗 最长距离 连接器
二、内部模块及元件介绍
140_XBE_100_00 背部扩展卡 无 2.5W 3米 37针D型
水电站PPT学习课件PPT课件
第23页/共51页
第十一章 引水式地面厂房布置设计
第五节 装配场
功用：提供机组主要部件组装、检修的场地。
一、桥式起重机（桥吊）的选型
桥机类型：A.单小车桥吊；B.双小车桥吊。 选型依据：主厂房内需吊运的最重部件的重量。
最重部件一般为发电机转子（带轴）。 选型原则：技术经济比较确定桥吊的台数、类型及型号。 桥吊的特征参数：
P32
第19页/共51页
第十一章 引水式地面厂房布置设计
第四节 水轮机层及发电机层
二、发电机层的布置
1.设备布置
(1) 发电机：常见的布置方式有:上机架埋入式、定子埋 入式及定子外露式等三种。 相邻两台发电机之间的净距一般应不小于1.5m。
(2) 机旁盘：应布置在厂房的一侧（上游或下游），并应 尽量靠近调速器的操作柜及油压设备,且三者之间应 有不小于1.0m的间距。
1.跨度：应采用标准跨度LK。 2.安装高程：按需吊运的最大、最长部件及发电
机层设备布置等情况确定。
第24页/共51页
第十一章 引水式地面厂房布置设计
第五节 装配场
二、装配场的布置要点
1、装配场一般均布置在发电机层的一端，与主机房同宽。 一般与发电机层同层布置，也可与发电机层地坪不同高。
2、装配场的面积应满足一台机组大修的需要。一台机组大 修需要布置的检修部件通常为四大件： A、发电机转子； B、发电机上机架； C、水轮机转轮； D、水轮机顶盖。
第二节 水电站厂房的组成
二、厂房的建筑物组成
厂房枢纽建筑物一般由四部分建筑物组成： （1）主厂房； （2）副厂房； （3）变压器场； （4）高压开关站。 见图11-1。
第12页/共51页
第十一章 引水式地面厂房布置设计
第十一章 引水式地面厂房布置设计
第五节 装配场
功用：提供机组主要部件组装、检修的场地。
一、桥式起重机（桥吊）的选型
桥机类型：A.单小车桥吊；B.双小车桥吊。 选型依据：主厂房内需吊运的最重部件的重量。
最重部件一般为发电机转子（带轴）。 选型原则：技术经济比较确定桥吊的台数、类型及型号。 桥吊的特征参数：
P32
第19页/共51页
第十一章 引水式地面厂房布置设计
第四节 水轮机层及发电机层
二、发电机层的布置
1.设备布置
(1) 发电机：常见的布置方式有:上机架埋入式、定子埋 入式及定子外露式等三种。 相邻两台发电机之间的净距一般应不小于1.5m。
(2) 机旁盘：应布置在厂房的一侧（上游或下游），并应 尽量靠近调速器的操作柜及油压设备,且三者之间应 有不小于1.0m的间距。
1.跨度：应采用标准跨度LK。 2.安装高程：按需吊运的最大、最长部件及发电
机层设备布置等情况确定。
第24页/共51页
第十一章 引水式地面厂房布置设计
第五节 装配场
二、装配场的布置要点
1、装配场一般均布置在发电机层的一端，与主机房同宽。 一般与发电机层同层布置，也可与发电机层地坪不同高。
2、装配场的面积应满足一台机组大修的需要。一台机组大 修需要布置的检修部件通常为四大件： A、发电机转子； B、发电机上机架； C、水轮机转轮； D、水轮机顶盖。
第二节 水电站厂房的组成
二、厂房的建筑物组成
厂房枢纽建筑物一般由四部分建筑物组成： （1）主厂房； （2）副厂房； （3）变压器场； （4）高压开关站。 见图11-1。
第12页/共51页
第十一章 引水式地面厂房布置设计

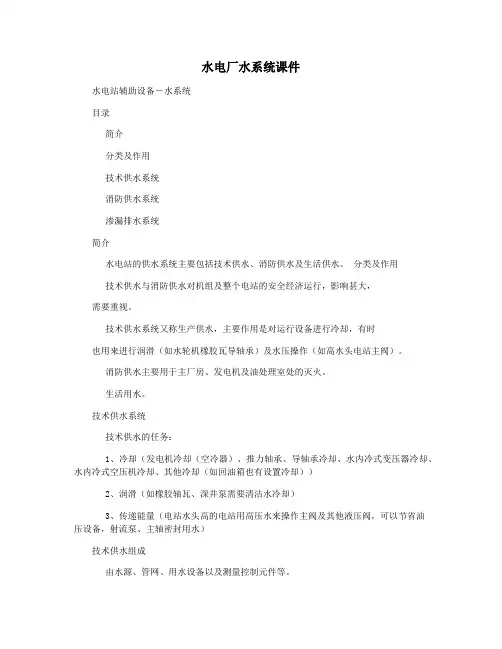

水电厂水系统课件
水电厂水系统课件水电站辅助设备－水系统目录⏹简介⏹分类及作用⏹技术供水系统⏹消防供水系统⏹渗漏排水系统简介⏹水电站的供水系统主要包括技术供水、消防供水及生活供水。
分类及作用⏹技术供水与消防供水对机组及整个电站的安全经济运行，影响甚大，需要重视。
⏹技术供水系统又称生产供水，主要作用是对运行设备进行冷却，有时也用来进行润滑（如水轮机橡胶瓦导轴承）及水压操作（如高水头电站主阀）。
⏹消防供水主要用于主厂房、发电机及油处理室处的灭火。
⏹生活用水。
技术供水系统⏹技术供水的任务：⏹ 1、冷却（发电机冷却（空冷器）、推力轴承、导轴承冷却、水内冷式变压器冷却、水内冷式空压机冷却、其他冷却（如回油箱也有设置冷却））⏹ 2、润滑（如橡胶轴瓦、深井泵需要清洁水冷却）⏹ 3、传递能量（电站水头高的电站用高压水来操作主阀及其他液压阀，可以节省油压设备，射流泵、主轴密封用水）技术供水组成⏹由水源、管网、用水设备以及测量控制元件等。
⏹水源：取水设备、水处理设备。
⏹管网：取水干管、支管及管路附件组成。
⏹量测控制元件：阀门、压力表、温度计、示流信号器。
消防供水系统⏹原因：水电站中有各种各样的易然物，如木结构、油类和电气设备等，⏹⏹⏹着火的可能性存在。
消防设施：水、沙土和化学灭火剂。
自动火灾报警及自动灭火装置。
水灭火有方便、效果好、费用低的特点。
化学灭火（1211）特点：灭火速度快、不留痕迹、电绝缘性能好、体积小等，但成本高。
消防系统用途：主要用于发电机、主厂房及油系统灭火。
对于电站最低水头低于40m 应设消防水泵。
消防供水系统⏹一、发电机灭火⏹发电机运行时有可能定子线圈短路或开焊等事故起火。
而水对绝缘的影响不严重，线圈烘干后可继续使用。
⏹采用定子线圈的上方、下方各布置灭火环管一根。
⏹二、厂房灭火⏹一般用消防龙头（消火栓）和化学灭火器。
⏹消火栓一般采用直径50～60的消火软管，配用13～25mm 喷嘴。
⏹三、油系统灭火⏹油库、油处理室及化验室，一般采用化学灭火器、喷雾嘴、砂箱和砂包等灭火。
渡口坝水电站水系统课件
• (1)对照同一设备的不同表计(温度调节仪和温度巡检仪)，判断表计是 否准确。 • (2)若是水轮发电机组轴承温度升高，检查机组是否运行在振动区，应 避免机组长时间运行在振动区。 • (3)若是发电机温度升高，检查三相电流是否平衡，并设法消除。 • (4)检查温度升高部分的油面、油色、水压、水流量情况，分析原因。 • (5)适当提高冷却水压，能够倒换水向运行的机组尽量倒换水向运行。 针对汛期含沙量高的特点，可反复切换水系统运行方式。 • (6)若采取措施(5)后，温度还继续升高，应降低机组出力，甚至倒至 空载运行。 • (7)若温度上升至故障停机温度，应监视自动器具动作情况，如动作不 良，可手动帮助。 • (8)若温度上升至故障停机温度，还未停机，应立即按事故停机按钮。
冷却水中断的处理
(1)检查冷却水总水压是否正常，水管路是否大量跑水。 (2)检查正、反冲阀门是否因误动全开。 (3)检查减压阀门是否失灵，安全阀是否误动。 (4)检查水管路是否堵塞，应吹扫和切换为反冲洗运行。 (5)若是橡胶水导轴承断水，应检查备用水源是否投入， 如朱投入，应尽快手动投入。 • (6)若示流器不良，应将断水保护停用，派人定点监视水 流情况，并尽快修复示流器。 • • • • •
渡口坝水电站水系统
技术供水及厂内排水系统
水电站重要的辅助设备－水系统
• 目录 • 简介 • 分类及作用 • 技术供水系统 • 消防供水系统 • 渗漏排水系统
一、技术供水简介：水电站的供水系统主要包括技术供水、 消防供水及生活供水。 • 分类及作用： • 1 技术供水与消防供水对机组及整个电站的安全经济运行，影响甚大，需要
排水泵的型式
•
•
•
•
•
水电厂的排水泵一般都采用离心泵和深井泵，高水头水电厂有采用射流泵排 水的，还有一些新电厂采用潜水泵排水。 离心泵是利用原动机带动水泵转轴旋转，使水泵的叶轮旋转而产生离心力 将水抽走，要使离心泵能正常工作，必须将水泵叶轮全部浸没在水中，因此 离心泵一般都装有底阀，未装底阀的离心泵的安装高程要低于被抽走的水面 高程。装有底阀的离心泵启动前都要充水，有的用引水给离心泵充水，有的 采用真空泵充水。离心泵若用异步电动机带动，其启动电流一般是额定电流 的4—7倍，为防止电动机过载，应使水泵功率在最小时启动。而离心泵的流 量与功率成正比，所以较大流量的离心泵一般启动前将出口阀门关闭，以减 少启动功率，待转速正常后再开启出口阀。 立式深井泵由工作部分、抽水管路和传动机构三部分组成，特点是叶轮装 在动水位以下，起动前不需灌引水，提水深度不受允许的真空度的限制。由 于其安装位置较高，有防潮、防淹的优点，尽管它结构复杂、维修麻烦、价 格较贵，但许多水电厂仍愿意使用。 当水电厂水头在80．160m时，有采用射流泵供排水的。射流泵的原理是 利用高压液体或气体与低压液体进行能量交换工作。它的特点是：结构简单、 设备及运行费用低、不怕受潮和水淹、工作可靠、在厂用电消失时仍能照常 工作。 潜水泵由于运行操作简单，受工作环境影响较小，所以新电厂有采用潜水 泵排水的趋势。
冷却水中断的处理
(1)检查冷却水总水压是否正常，水管路是否大量跑水。 (2)检查正、反冲阀门是否因误动全开。 (3)检查减压阀门是否失灵，安全阀是否误动。 (4)检查水管路是否堵塞，应吹扫和切换为反冲洗运行。 (5)若是橡胶水导轴承断水，应检查备用水源是否投入， 如朱投入，应尽快手动投入。 • (6)若示流器不良，应将断水保护停用，派人定点监视水 流情况，并尽快修复示流器。 • • • • •
渡口坝水电站水系统
技术供水及厂内排水系统
水电站重要的辅助设备－水系统
• 目录 • 简介 • 分类及作用 • 技术供水系统 • 消防供水系统 • 渗漏排水系统
一、技术供水简介：水电站的供水系统主要包括技术供水、 消防供水及生活供水。 • 分类及作用： • 1 技术供水与消防供水对机组及整个电站的安全经济运行，影响甚大，需要
排水泵的型式
•
•
•
•
•
水电厂的排水泵一般都采用离心泵和深井泵，高水头水电厂有采用射流泵排 水的，还有一些新电厂采用潜水泵排水。 离心泵是利用原动机带动水泵转轴旋转，使水泵的叶轮旋转而产生离心力 将水抽走，要使离心泵能正常工作，必须将水泵叶轮全部浸没在水中，因此 离心泵一般都装有底阀，未装底阀的离心泵的安装高程要低于被抽走的水面 高程。装有底阀的离心泵启动前都要充水，有的用引水给离心泵充水，有的 采用真空泵充水。离心泵若用异步电动机带动，其启动电流一般是额定电流 的4—7倍，为防止电动机过载，应使水泵功率在最小时启动。而离心泵的流 量与功率成正比，所以较大流量的离心泵一般启动前将出口阀门关闭，以减 少启动功率，待转速正常后再开启出口阀。 立式深井泵由工作部分、抽水管路和传动机构三部分组成，特点是叶轮装 在动水位以下，起动前不需灌引水，提水深度不受允许的真空度的限制。由 于其安装位置较高，有防潮、防淹的优点，尽管它结构复杂、维修麻烦、价 格较贵，但许多水电厂仍愿意使用。 当水电厂水头在80．160m时，有采用射流泵供排水的。射流泵的原理是 利用高压液体或气体与低压液体进行能量交换工作。它的特点是：结构简单、 设备及运行费用低、不怕受潮和水淹、工作可靠、在厂用电消失时仍能照常 工作。 潜水泵由于运行操作简单，受工作环境影响较小，所以新电厂有采用潜水 泵排水的趋势。
水电站水利枢纽概述PPT课件
• 采用坝顶泄洪，溢流段长91.3m，设8扇弧形闸门， 每扇10m宽，高5.1m，底坎高程176m。
第70页/共163页
湖南东江拱坝
第71页/共163页
四川二滩拱坝
第72页/共163页
凤滩拱坝
第73页/共163页
普定碾压第混74页凝/共16土3页拱坝
第三节 泄水建筑物
泄水建筑物的主要作用是宣泄洪水，故又 称泄 洪建筑物，以防洪水漫顶，确保坝的安全，它是 水 利泄水建筑物有各种溢流坝、溢洪道、泄洪隧洞和泄水底孔等。 枢纽中不可少的主要建筑物。
• 拱坝的厚高比(TB/H）小于0.2为薄拱坝； • 厚高比在0.2～0.35之间的为中厚拱坝。 • 厚高比大于0.35的为厚拱坝； 按拱坝曲率分类可分类： 单曲拱坝 双曲拱坝（水平及竖向截面均呈曲线形）。
第65页/共163页
单曲拱坝
第66页/共163页
双曲拱坝
第67页/共163页
浙江桐坑溪双曲拱坝
沙溪口水电站(河床式)
第11页/共163页
沙溪口水电站(福建)
第12页/共163页
第13页/共163页
太平湾水电站
第14页/共163页
二、 引水式水电站水利枢纽
❖ 引水式水电站水利枢纽分为有压和无压两种。 ❖ 特点是都有较长的引水道，水头由引水道形成，建筑物较为分散，相互影
响较小，布置灵活。
拱作用的结构特点
拱是一种主要承受轴向压力的推力结构。拱 内
弯矩较小，应力分布比较均匀，这一特点能适应 坝
体材料（混凝土或浆砌石）抗压强度高的特性， 使
材料的强度得到充分的发挥。对于同一坝址，坝
高
第55页/共163页
第56页/共163页
第57页/共163页
第70页/共163页
湖南东江拱坝
第71页/共163页
四川二滩拱坝
第72页/共163页
凤滩拱坝
第73页/共163页
普定碾压第混74页凝/共16土3页拱坝
第三节 泄水建筑物
泄水建筑物的主要作用是宣泄洪水，故又 称泄 洪建筑物，以防洪水漫顶，确保坝的安全，它是 水 利泄水建筑物有各种溢流坝、溢洪道、泄洪隧洞和泄水底孔等。 枢纽中不可少的主要建筑物。
• 拱坝的厚高比(TB/H）小于0.2为薄拱坝； • 厚高比在0.2～0.35之间的为中厚拱坝。 • 厚高比大于0.35的为厚拱坝； 按拱坝曲率分类可分类： 单曲拱坝 双曲拱坝（水平及竖向截面均呈曲线形）。
第65页/共163页
单曲拱坝
第66页/共163页
双曲拱坝
第67页/共163页
浙江桐坑溪双曲拱坝
沙溪口水电站(河床式)
第11页/共163页
沙溪口水电站(福建)
第12页/共163页
第13页/共163页
太平湾水电站
第14页/共163页
二、 引水式水电站水利枢纽
❖ 引水式水电站水利枢纽分为有压和无压两种。 ❖ 特点是都有较长的引水道，水头由引水道形成，建筑物较为分散，相互影
响较小，布置灵活。
拱作用的结构特点
拱是一种主要承受轴向压力的推力结构。拱 内
弯矩较小，应力分布比较均匀，这一特点能适应 坝
体材料（混凝土或浆砌石）抗压强度高的特性， 使
材料的强度得到充分的发挥。对于同一坝址，坝
高
第55页/共163页
第56页/共163页
第57页/共163页
水电基础知识培训(二)PPT课件
依据。导流流量设计标准要根据工程等别以及围堰的建筑物级 别，确定符合规范的洪水重现期，按相应洪水期系列样本计算。
水利水电工程建设和施工 水利水电施工中的水流控制
（五）导流方案 一个水利工程的施工从开工到完建所采用的一种和几
种导流方法的组合成为导流方案。一个合理的导流方案应该是 技术上可行，经济上较省。
水电站厂房建筑物 厂房有特点的水电站
二、坝内式水电站 主厂房布置在坝体空腔内的水电站。凤滩水电站，位于湖
南省酉水，机组布置溢流坝的闸墩内。
水电站厂房建筑物 厂房有特点的水电站
三、闸墩式厂房水电站 将水电站的厂房布置在扩大后的闸墩内，整体布置紧凑。
四、地下厂房式水电站 厂房位于地面以下，在岩体中开挖而成。坝式水电站和
水利水电工程建设和施工 水利水电施工中的水流控制
二、施工截流 水利水电施工水流控制中，在临时导流泄水建筑物（隧
洞、明渠、底孔等）或永久泄水建筑物（泄水闸、溢流坝、泄 水底孔等）完成以后，截断原河床，迫使河水经过已经完成的 临时或永久泄水道下泄的过程，称为施工截流。
案例实践介绍…
水利水电工程建设和施工 水利水电施工中的水流控制
水利水电工程建设和施工 水利水电工程的建设程序
三、水利水电工程施工步骤
水利水电工程施工就是将设计图纸转化为工程实体的过 程。一般经历以下几个步骤：
（一）施工准备(项目公司组建,施工\监理选择进场,建设及施 工征地,补偿, 临时工程施工…
（二）建设实施---一般经历几个大的阶段,如主体工程开工\截 流\下闸蓄水\冲水试验\72小时试运行\并网进入商业运行
一、压力前池 压力前池位于引水式水电站动力渠道的末端，是无压输水 渠道和压力钢管之间的连接建筑物。前池在发电输水系统中 能起到调节流量、平稳水位的作用，也称为调节池。
水利水电工程建设和施工 水利水电施工中的水流控制
（五）导流方案 一个水利工程的施工从开工到完建所采用的一种和几
种导流方法的组合成为导流方案。一个合理的导流方案应该是 技术上可行，经济上较省。
水电站厂房建筑物 厂房有特点的水电站
二、坝内式水电站 主厂房布置在坝体空腔内的水电站。凤滩水电站，位于湖
南省酉水，机组布置溢流坝的闸墩内。
水电站厂房建筑物 厂房有特点的水电站
三、闸墩式厂房水电站 将水电站的厂房布置在扩大后的闸墩内，整体布置紧凑。
四、地下厂房式水电站 厂房位于地面以下，在岩体中开挖而成。坝式水电站和
水利水电工程建设和施工 水利水电施工中的水流控制
二、施工截流 水利水电施工水流控制中，在临时导流泄水建筑物（隧
洞、明渠、底孔等）或永久泄水建筑物（泄水闸、溢流坝、泄 水底孔等）完成以后，截断原河床，迫使河水经过已经完成的 临时或永久泄水道下泄的过程，称为施工截流。
案例实践介绍…
水利水电工程建设和施工 水利水电施工中的水流控制
水利水电工程建设和施工 水利水电工程的建设程序
三、水利水电工程施工步骤
水利水电工程施工就是将设计图纸转化为工程实体的过 程。一般经历以下几个步骤：
（一）施工准备(项目公司组建,施工\监理选择进场,建设及施 工征地,补偿, 临时工程施工…
（二）建设实施---一般经历几个大的阶段,如主体工程开工\截 流\下闸蓄水\冲水试验\72小时试运行\并网进入商业运行
一、压力前池 压力前池位于引水式水电站动力渠道的末端，是无压输水 渠道和压力钢管之间的连接建筑物。前池在发电输水系统中 能起到调节流量、平稳水位的作用，也称为调节池。
《水电站典型布置》课件
在风险。通过安全监控系统的应用，可以提高水电站运行的安全性和可靠性。
CHAPTER 05
水电站环境保护
水质保护
保持水体清洁
通过合理设置拦污设施，防止污染物进入水体，保持水质的清洁 。
定期监测水质
建立水质监测系统，定期对水电站的水质进行监测，确保水质符合 相关标准。
生态补水
在水电站运行过程中，合理安排生态补水，保障下游生态需水。
适用条件
适用于河流水量较大、落差较 小的平原河流。
优点
工程量较小、施工方便、运行 管理简单。
缺点
发电量相对较小、对河道通航 有一定影响。
地下式布置
地下式水电站
将厂房和设备全部埋藏在地下，利用地下洞 室或隧洞将水流引入和引出。
优点
不占地面空间、对环境影响小、运行管理方 便。
适用条件
适用于河流水量较小、落差较大的山区河流 。
缺点
工程难度大、投资大、通风不良。
CHAPTER 03
水电站主要设备
水轮机
01
02
03
类型
反击式水轮机和冲击式水 轮机是水轮机的主要类型 ，它们分别适用于不同的 水头和流量条件。
工作原理
水轮机利用水能转化为旋 转机械能，从而驱动发电 要定 期维护和保养，以确保其 长期稳定运行。
维护保养
总结词
维护保养是水电站正常运行的重要保障，通过对设备进行定期检查、维修和保养 ，确保设备性能良好。
详细描述
维护保养工作包括对水轮机、发电机、变压器等主要设备进行检查、润滑、清洁 、紧固等，及时发现并处理设备故障和隐患，确保设备处于良好的工作状态。同 时，制定合理的维修计划，提高设备的使用寿命和可靠性。
01
CHAPTER 05
水电站环境保护
水质保护
保持水体清洁
通过合理设置拦污设施，防止污染物进入水体，保持水质的清洁 。
定期监测水质
建立水质监测系统，定期对水电站的水质进行监测，确保水质符合 相关标准。
生态补水
在水电站运行过程中，合理安排生态补水，保障下游生态需水。
适用条件
适用于河流水量较大、落差较 小的平原河流。
优点
工程量较小、施工方便、运行 管理简单。
缺点
发电量相对较小、对河道通航 有一定影响。
地下式布置
地下式水电站
将厂房和设备全部埋藏在地下，利用地下洞 室或隧洞将水流引入和引出。
优点
不占地面空间、对环境影响小、运行管理方 便。
适用条件
适用于河流水量较小、落差较大的山区河流 。
缺点
工程难度大、投资大、通风不良。
CHAPTER 03
水电站主要设备
水轮机
01
02
03
类型
反击式水轮机和冲击式水 轮机是水轮机的主要类型 ，它们分别适用于不同的 水头和流量条件。
工作原理
水轮机利用水能转化为旋 转机械能，从而驱动发电 要定 期维护和保养，以确保其 长期稳定运行。
维护保养
总结词
维护保养是水电站正常运行的重要保障，通过对设备进行定期检查、维修和保养 ，确保设备性能良好。
详细描述
维护保养工作包括对水轮机、发电机、变压器等主要设备进行检查、润滑、清洁 、紧固等，及时发现并处理设备故障和隐患，确保设备处于良好的工作状态。同 时，制定合理的维修计划，提高设备的使用寿命和可靠性。
01
渡口渡船 ppt课件
法《内河交通安全管理条例》中规定的政府职责进行细化
，针对渡口渡船安全管理的各个环节对地方人民政府的职
责进行了细化规定。
2.指定部门主管职责
县级人民政府指定的部门在职责范围内负责对渡口和
渡运实施安全管理。
3.监管机构的监管职责
各级海事管理机构依据各自职责对所辖内河水域内渡
船的水上交通安全实施监督管理。
口标识警戒水位线和停航封渡水位线。渡运水域的水位超过
警戒水位线但未达到停航封渡水位线时，考虑可能遇到的各
种自然的和人为的较大影响，为保障渡运安全，渡船载客、
载货数量需要有个安全量，本规定在调研征求意见的基础上
，设定“渡船载客、载货数量不得超过核定的乘客定额和载
重量的80%”。
ppt课件
18
渡运安全
为确保渡船事故后能 迅速确定遇险人数，本规 定第十四条制定了严格的 人员统计备查制度。
渡口运营人应当督促 渡船清点并如实记录每航 次渡船载客数量及车辆驾 驶员等随船过渡人员，并 开展定期或者不定期核查 。
ppt课件
11
渡口
五、关于过渡人数清点统计
本规定将渡船载客人数 统计制度化，以期从根本上 解决渡船事故人员统计不准 和责任人谎报瞒报的问题。 核查记录的责任主体是渡口 运营人，具体措施由各地自 定，如有些简易渡口，可以 由人工清点进行统计；渡运 量较大的渡口渡船，可采用 信息化手段统计载客人数。
ppt课件
6
渡口
一、关于渡口审批的 具体内容的明确
审批主体：县级人民政府。
明确审批内容：渡运水域范围、 渡运路线、渡运时段、渡口位置等。
征求意见：渡口所在地海事管理 机构的意见，涉及公路管理职责的，还应当征求公路管理 机构的意见。
《水电站渠道及隧洞》课件
渠道的功能与作用
01
功能：输水、排水、通 航等。
02
作用：在水电站中，渠 道主要承担着将上游水 库的水引到下游发电厂 的功能。
03
在农业灌溉中，渠道用 于将水源引入农田进行 灌溉。
04
在城市供水中，渠道用 于将水源输送到各个用 户。
渠道的设计与建设
01
02
03
04
设计：根据实际需求和条件， 进行水力设计、结构设计、施
03
隧洞系统
隧洞的分类与特点
分类
根据隧洞的用途、形成方式、断面形状等，隧洞有多种分类方式。按用途可分为泄洪隧洞、引水隧洞、尾水隧洞 等；按形成方式可分为钻爆法隧洞、掘进机法隧洞、盾构法隧洞等；按断面形状可分为圆形隧洞、矩形隧洞、城 门洞形隧洞等。
特点
隧洞一般具有较长距离、断面较大、施工难度高等特点，同时由于其用途多样，对隧洞的设计和施工要求也各不 相同。
水电站的发展历程与趋势
• 总结词：水电站的发展历程经历了多个阶段，未来将朝着更加高效、环 保、可持续的方向发展。
• 详细描述：水电站的发展历程可以追溯到古代的水车和水利工程，随着科技的不断进步和人类对能源需求的增加，水电 站逐渐发展成为一种重要的能源供应方式。未来，随着环保意识的提高和能源结构的调整，水电站的发展将更加注重高 效、环保和可持续。一方面，通过技术进步和创新，提高水电站的发电效率和能源转换率；另一方面，加强环保措施的 落实和生态保护的力度，确保水电站的可持续发展。同时，随着可再生能源的普及和全球能源结构的调整，水电站的重 要性和地位将进一步提升。
评估总结
对施工过程进行总结评估 ，总结经验教训，为今后 类似工程提供参考。
05
水电站渠道及隧洞的运行管理
水电站输水系统解析PPT学习教案
水电站输水系统解析
会计学
1
第一节 水电站的典型布置型式 （开发方式）
由N = 9.81ηQH可知，要发电必须有流量和 水头，关键是形成水头。
要充分利用河流的水能资源，首先要使水 电站的上、下游形成一定的落差，构成发 电水头。因此就开发河流水能的水电站而 言，按其发电时其建筑物的特征方式分为 坝式、河床式、引水式三种典型布置型式。
区性河段。
第18页/共40页
1． 无压引水式电站 引水建筑物是无压的：明渠、无压隧洞 主要建筑物：低坝，进水口，沉沙池，引水渠
(洞)，日调节池，压力前池，压力水管，厂房， 尾水渠。 2．有压引水式电站 引水建筑物是有压的：压力隧洞 主要建筑物：低坝，引水隧洞(有压)，调压室， 压力水管，厂房，尾水渠。
回水曲线
壅水曲线
上游水位
原河道水面线
坝 水库
引水管道 厂房 下游水位
图一 坝后式水电站示意图
第3页/共40页
(一) 坝式水电站特点
(1) 坝式水电站的水头取决于坝高。 (2) 坝式水电站水能利用较充分，综合利用
效益高，可同时满足防洪、发电、供水等 兴利要求。 (3) 坝式水电站的投资大，工期长。原因： 工程规模大，水库造成的淹没范围大，迁 移人口多。 适用：河道坡降较缓，流量较大，并有筑 坝建库的条件。
第28页/共40页
五、 潮汐电站
潮汐：潮汐现象是地球表面之海水因受日、 月引力而产生的周期性升降运动。从这次 涨潮到下次涨潮(或落潮到落潮)之间相隔的 时间约为12小时25分钟，这段时间称为潮汐 运动的周期(或称潮期)。每一全潮水位升降 的幅度，称为潮差，其大小因时因地而异。
第29页/共40页
放水发电：系统负荷高时，将 上库的水放下来推动水轮发电 机组(水轮机第+24页发/共40电页 机)发电，以 补充系统中电能的不足。
会计学
1
第一节 水电站的典型布置型式 （开发方式）
由N = 9.81ηQH可知，要发电必须有流量和 水头，关键是形成水头。
要充分利用河流的水能资源，首先要使水 电站的上、下游形成一定的落差，构成发 电水头。因此就开发河流水能的水电站而 言，按其发电时其建筑物的特征方式分为 坝式、河床式、引水式三种典型布置型式。
区性河段。
第18页/共40页
1． 无压引水式电站 引水建筑物是无压的：明渠、无压隧洞 主要建筑物：低坝，进水口，沉沙池，引水渠
(洞)，日调节池，压力前池，压力水管，厂房， 尾水渠。 2．有压引水式电站 引水建筑物是有压的：压力隧洞 主要建筑物：低坝，引水隧洞(有压)，调压室， 压力水管，厂房，尾水渠。
回水曲线
壅水曲线
上游水位
原河道水面线
坝 水库
引水管道 厂房 下游水位
图一 坝后式水电站示意图
第3页/共40页
(一) 坝式水电站特点
(1) 坝式水电站的水头取决于坝高。 (2) 坝式水电站水能利用较充分，综合利用
效益高，可同时满足防洪、发电、供水等 兴利要求。 (3) 坝式水电站的投资大，工期长。原因： 工程规模大，水库造成的淹没范围大，迁 移人口多。 适用：河道坡降较缓，流量较大，并有筑 坝建库的条件。
第28页/共40页
五、 潮汐电站
潮汐：潮汐现象是地球表面之海水因受日、 月引力而产生的周期性升降运动。从这次 涨潮到下次涨潮(或落潮到落潮)之间相隔的 时间约为12小时25分钟，这段时间称为潮汐 运动的周期(或称潮期)。每一全潮水位升降 的幅度，称为潮差，其大小因时因地而异。
第29页/共40页
放水发电：系统负荷高时，将 上库的水放下来推动水轮发电 机组(水轮机第+24页发/共40电页 机)发电，以 补充系统中电能的不足。
水电站水工管理工作概述幻灯片PPT
也就是对水电站大坝运行后，对其构造运 行平安可靠性的检查，及ቤተ መጻሕፍቲ ባይዱ发现大坝的异常现象 或存在的隐患和缺陷，提出补救措施和改善意见。 以作为大坝维护、修复或加固、改善的根底。
主要内容：
• 根据通过审批发布的?水工建筑物平安管理方法?、 ?水工建筑物巡视检 查制度?认真开展日常巡查、年度详查、定期检查和特种检查。并按相 关规定作好巡〔检〕查记录、填写相关的表格并编制月季年水工建筑 物加固、详查报告和定期、专项检查报告。对发现的一般和轻微缺陷 问题按要求完成相应的维护、消缺和加固工作，对在设计运用条件下， 涉及构造物、坝基、隐蔽工程和重大缺陷的消缺，经由设计单位提出 处理方案，电厂组织专家评审后实施。
• 〔2〕编制防洪度汛应急预案，落实抢险组织机构，并在汛前 组织进展演练。
• 〔3〕编制防洪度汛物资储藏方案并监视落实，在汛期安排专 人进展专门管理。
• 〔4〕在汛期，做好值班工作，按相关规定开展汛期的日常巡 视检查，并认真做好记录，发现问题及时汇报并进展治理和防 范。
• 〔5〕负责汛期水库库情及地震监测及监测数据整理、整编、 分析，判断水库平安状况，指导防汛工作。
三、防洪度汛工作
• 汛期是指江河中由于流域内季节性降水、融冰、化 雪，引起定时性水位上涨的时期，易于造成灾害的 涨水时期就是常说的汛期。每年5 月至11 月为澜沧 江流域的汛期，该时段流域内降雨集中，雨量充分， 上游来水量大。
• 负责组织每年汛前汛后的防洪度汛大检查及开展汛 期的日常巡视检查。
• 负责汛期水工建筑物及水库平安监测及监测数据整 理、整编、分析，判断水工建筑物平安状况，指导 防汛工作。
• 负责完成大坝的平安注册登记工作，承受 行业部门的检查和监视，并完成大坝平安 年检和定检。
主要内容：
• 根据通过审批发布的?水工建筑物平安管理方法?、 ?水工建筑物巡视检 查制度?认真开展日常巡查、年度详查、定期检查和特种检查。并按相 关规定作好巡〔检〕查记录、填写相关的表格并编制月季年水工建筑 物加固、详查报告和定期、专项检查报告。对发现的一般和轻微缺陷 问题按要求完成相应的维护、消缺和加固工作，对在设计运用条件下， 涉及构造物、坝基、隐蔽工程和重大缺陷的消缺，经由设计单位提出 处理方案，电厂组织专家评审后实施。
• 〔2〕编制防洪度汛应急预案，落实抢险组织机构，并在汛前 组织进展演练。
• 〔3〕编制防洪度汛物资储藏方案并监视落实，在汛期安排专 人进展专门管理。
• 〔4〕在汛期，做好值班工作，按相关规定开展汛期的日常巡 视检查，并认真做好记录，发现问题及时汇报并进展治理和防 范。
• 〔5〕负责汛期水库库情及地震监测及监测数据整理、整编、 分析，判断水库平安状况，指导防汛工作。
三、防洪度汛工作
• 汛期是指江河中由于流域内季节性降水、融冰、化 雪，引起定时性水位上涨的时期，易于造成灾害的 涨水时期就是常说的汛期。每年5 月至11 月为澜沧 江流域的汛期，该时段流域内降雨集中，雨量充分， 上游来水量大。
• 负责组织每年汛前汛后的防洪度汛大检查及开展汛 期的日常巡视检查。
• 负责汛期水工建筑物及水库平安监测及监测数据整 理、整编、分析，判断水工建筑物平安状况，指导 防汛工作。
• 负责完成大坝的平安注册登记工作，承受 行业部门的检查和监视，并完成大坝平安 年检和定检。
