网线插座T568A-B接法

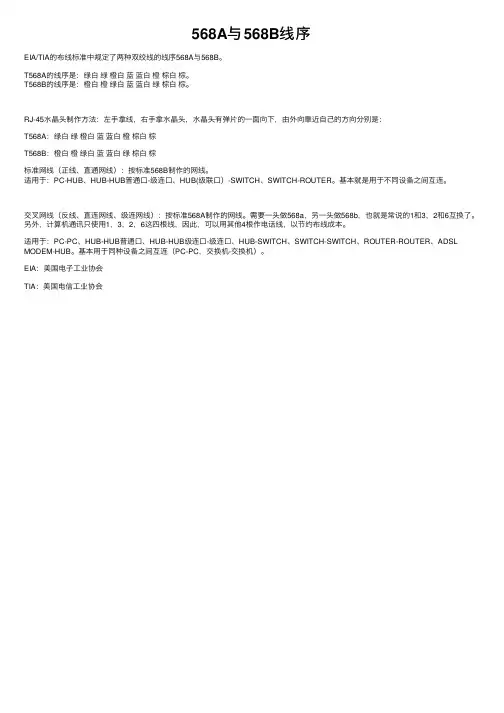

568A与568B线序
568A与568B线序
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
T568A的线序是：绿⽩绿橙⽩蓝蓝⽩橙棕⽩棕。
T568B的线序是：橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕。
RJ-45⽔晶头制作⽅法：左⼿拿线，右⼿拿⽔晶头，⽔晶头有弹⽚的⼀⾯向下，由外向靠近⾃⼰的⽅向分别是：
T568A：绿⽩绿橙⽩蓝蓝⽩橙棕⽩棕
T568B：橙⽩橙绿⽩蓝蓝⽩绿棕⽩棕
标准⽹线（正线、直通⽹线）：按标准568B制作的⽹线。
适⽤于：PC-HUB、HUB-HUB普通⼝-级连⼝、HUB(级联⼝）-SWITCH、SWITCH-ROUTER。
基本就是⽤于不同设备之间互连。
交叉⽹线（反线、直连⽹线、级连⽹线）：按标准568A制作的⽹线。
需要⼀头做568a，另⼀头做568b，也就是常说的1和3，2和6互换了。
另外，计算机通讯只使⽤1，3，2，6这四根线，因此，可以⽤其他4根作电话线，以节约布线成本。
适⽤于：PC-PC、HUB-HUB普通⼝、HUB-HUB级连⼝-级连⼝、HUB-SWITCH、SWITCH-SWITCH、ROUTER-ROUTER、ADSL MODEM-HUB。
基本⽤于同种设备之间互连（PC-PC，交换机-交换机）。
EIA：美国电⼦⼯业协会
TIA：美国电信⼯业协会。
线水晶头的接线方法
线水晶头的接线方法线水晶头是一种用于网络布线的连接器，它可以将网络电缆与网络设备（如路由器、交换机）连接起来，从而实现网络通信。
在进行网络布线时，正确的接线方法对于网络的稳定性和性能至关重要。
本文将介绍线水晶头的接线方法，包括常用的T568A和T568B 两种接线标准，以及接线过程中需要注意的事项。
T568A和T568B接线标准。
T568A和T568B是两种常用的线水晶头接线标准，它们分别对应于不同的线序。
在进行网络布线时，我们需要根据实际情况选择其中一种标准进行接线。
下面分别介绍这两种接线标准的线序：T568A接线标准的线序为，白绿色、绿色、白橙色、蓝色、白蓝色、橙色、白棕色、棕色。
T568B接线标准的线序为，白橙色、橙色、白绿色、蓝色、白蓝色、绿色、白棕色、棕色。
在实际应用中，T568B接线标准更为常用，因此我们将重点介绍T568B接线标准的接线方法。
T568B接线方法。
接线所需工具和材料，线水晶头、网线剥线钳、网线测试仪、网线、网线压线钳。
接线步骤如下：1. 使用网线剥线钳将网线两端的外皮剥去约2英寸，露出8根绞线。
2. 根据T568B接线标准的线序，将8根绞线依次排列好。
注意，在排列绞线时，要确保每根绞线的长度一致，不要出现过长或过短的情况。
3. 将排列好的绞线插入线水晶头的接线槽中，确保每根绞线都能够完全插入到接线槽内。
4. 使用网线压线钳将线水晶头和网线固定在一起。
在使用压线钳时，要确保用力均匀，以免损坏线水晶头或者网线。
5. 使用网线测试仪对接好的网线进行测试，确保连接良好，没有断路和短路。
需要注意的事项。
在进行接线时，我们需要注意以下几点事项：1. 确保使用符合标准的线水晶头和网线，以免影响网络性能。
2. 在剥线和排列绞线时，要小心操作，避免损坏绞线。
3. 在使用压线钳时，要确保用力均匀，以免损坏线水晶头或者网线。
4. 在接好网线后，一定要进行测试，确保连接良好，没有断路和短路。
双绞线中T568A线序与T568B线序的区别
双绞线中T568A线序与T568B线序的区别双绞线中T568A线序与T568B线序的区别双绞线中T568A线序与T568B线序的区别一、双绞线划分双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
T568A线序: 绿白绿橙白蓝蓝白橙棕白棕T568B线序: 橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
设备之间的连接方法:1．网卡与网卡:10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。
2．网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX，另一端接TX，如此交叉连接。
不过现在很多光模块都有调控功能，交叉线和直通线都可以用。
光纤收发器基本网络连接图如图2所示。
3．光收发模块与交换机用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4．网卡与交换机双绞线为直通线接法。
5．集线器与集线器（交换机与交换机）两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。
这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。
用户如何判断自己的集线器（或交换机）是否需要交叉线连接呢？主要方法有以下几种：★查看说明书如果该集线器在级联时需要交叉线连接，一般会在设备说明书中进行说明。
★查看连接端口如果该集线器在级联时不需要交叉线，大多数情况下都会提供一至两个专用的互连端口，并有相应标注，如“Uplink”、“MDI”、“Out to Hub”，表示使用直通线连接。

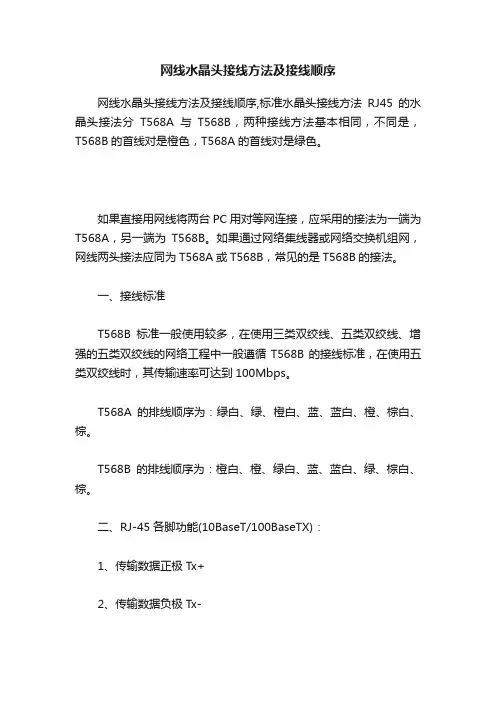

网线水晶头接线方法及接线顺序
网线水晶头接线方法及接线顺序
网线水晶头接线方法及接线顺序,标准水晶头接线方法RJ45的水晶头接法分T568A与T568B，两种接线方法基本相同，不同是，T568B的首线对是橙色，T568A的首线对是绿色。
如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。
如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法。
一、接线标准
T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。
T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
二、RJ-45各脚功能(10BaseT/100BaseTX)：
1、传输数据正极Tx+
2、传输数据负极Tx-
3、接收数据正极Rx+
4、未使用
5、未使用
6、接受数据负极Rx-
7、未使用
8、未使用
各种情况下的双绞线排列顺序：
1、PC到HUB：
直连法：按T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。
2、网络转接和双机互联：
交叉连接法：一端按T568B标准排列。
另一端按T568A标准。
五、注意事项：做双绞线一定要按以上顺序排列制作，才能保证网络畅通速度快。
有的人直接一一对应做的双绞线，虽然能用，却由于1－3线和2－6线不是一对线到对端，抗干扰能力差，所以网速慢，距离长了就不稳定了。
t568b与t568a网线制作标准
t568b与t568a网线制作标准T568B与T568A网线制作标准软硬资讯 2010-02-09 16:36:52 阅读182 评论0字号:大中小大家知道，网线的制作方式对网络传输速度的影响是非常大的，如果不按照正规的标准制作时，那么来自网线自身的背景噪音以及内部串扰就会降低网络传输速度。
为了尽可能地避免这方面的影响，你一定要按照T568A标准和T568B标准制作网线。
RJ45双绞线内有8根电线，分为4对，每一对就是一对双绞线，依次为:(橙，白橙);(绿，白绿);(棕，白棕);(蓝，白蓝)。
("白橙"指白线上有橙色的色点，其余类似)。
在使用T586A标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“绿白”、“绿”、“橙白”、“蓝”、“蓝白”、“橙”、“棕白”、“棕”线插入到RJ-45水晶头中;在使用T586B标准制作网线时，应该将RJ-45水晶头的弹片朝下放置，然后按照从左到右的顺序，将双绞线的“橙白”、“橙”、“绿白”、“蓝”、“蓝白”、“绿”、“棕白”、“棕”线插入到RJ-45水晶头中。
而且在制作网线的过程中，必须遵循“同类”交叉、“异类”直通的原则来进行。
例如，网卡与网卡直接连接，交换机与交换机直接连接，集线器与集线器直接连接等，都属于“同类”连接，因此你就必须使用交叉的连接法制作网线;在制作交叉型网线时，网线一端的RJ-45水晶头中的导线顺序必须按照T568A标准制作，网线另一端的RJ-45水晶头中的导线顺序必须按照T568B标准制作。
此外，网卡与交换机直接连接，网卡与集线器直接连接等，都属于“异类”连接，所以你就必须使用直通的连接法制作网线;在制作直通型网线时，网线一端的RJ-45水晶头无论是按T568B标准制作或T568A标准制作都可以，不过另外异端也必须按照相同标准来制作。
网线分两种:正线和反线。
1、反线，即交叉线，(568A):一端从左至右为:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕另一端从左至右:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。
网线插座T568AB接法
网线插座T568A/B接法
EIA/TIA得布线标准中规定了两种双绞线得线序568A与568B
T568A得接法就是:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B得接法就是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
A与B得不同之处其实就就是1与3、2与6号线得位置互换一下。
1KDSz2P。
100BASE-T4 RJ-45对双绞线得规定如下:
1、2用于发送,3、6用于接收,4、5,7、8就是双向线。
1、2线必须就是双绞,3、6双绞,4、5双绞,7、8双绞。
yFKWsiD。
A 白橙白
蓝
B 白绿白蓝
橙蓝
绿蓝
白棕白
绿
白棕白橙
棕绿
棕橙WwX6mf5。
先来认识一下网线模块,这个就就是装在家里网线插座后面得模块 ,左右两面,上面A、B表示得就是两种不同得打线方式,任选一种即可。
下面开始打线了,首先还就是先把网线得外皮剥掉,这次可以剥得长点儿,便于后面打线。
露出了四组双绞线:
将线分成左右两组,按照A或者B得方式把相应颜色得线卡在模块相
应得位置:
在打线之前我们再来认识一下这个打线得工具:这就是打线工具得头,金属得一边(下图右边)就是一个类似剪刀得头,可以剪掉多余得先
头。
下面开始打线,用工具压住模块与线,用力压下去,将线卡在模块里面,
并把多余得先头剪掉。
将其她得线都按照一样得方式打好。
t568b、t568a的线序标准
标题：t568b、t568a的线序标准一、引言在网络布线和电缆接线中，采用的线序标准对于网络连接的稳定性和传输效率有着重要的影响。
t568b和t568a作为两种常见的线序标准，在实际应用中有着各自的优劣和适用场景。
本文将对t568b和t568a的线序标准进行详细介绍，帮助读者更好地理解和选择适合自己需求的线序标准。
二、t568b的线序标准1. t568b标准是一种常见的网线线序标准，其排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
这种排线顺序在实际应用中得到了广泛的应用，适用于大多数的网络环境。
2. t568b标准的优点：排线顺序稳定，符合大多数网络设备的连接需求；应用范围广泛，适用于家庭和企业等各种网络环境。
3. t568b标准的缺点：在一些特定的网络环境中可能不如其他标准适用，需要根据具体情况进行选择。
三、t568a的线序标准1. t568a标准是另一种常见的网线线序标准，其排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
这种排线顺序在一些特定的网络环境中得到了应用，适用于一些特殊的网络连接需求。
2. t568a标准的优点：在一些特定的网络环境中具有较好的稳定性和传输效率；适用于一些特殊的网络连接需求，如通信方式线路等。
3. t568a标准的缺点：并不适用于所有的网络环境，需要根据具体情况进行选择，较t568b标准应用范围窄一些。
四、t568b与t568a的区别与选择1. t568b与t568a的区别主要在于排线顺序的不同，分别适用于不同的网络环境和连接需求。
2. 在普通的网络连接环境中，t568b标准更为常见和适用；而在一些特殊的网络连接需求场景中，t568a标准可能具有一定的优势。
3. 如何选择t568b或t568a标准需要根据具体的网络环境和连接需求进行评估，选择适合自己的标准进行布线和连接。
五、结语在网络布线和电缆连接中，选择合适的线序标准对于网络连接的稳定性和传输效率具有重要的影响。
网线接线方法
网线接线方法
在进行网线接线之前，我们需要明确一些基本概念和准备工作。
首先，网线接线是指将网线连接到网络设备上，确保网络正常运行。
其次，我们需要准备好所需的工具和材料，包括网线、网线压线钳、网线插头等。
接下来，我们将详细介绍网线接线的方法和步骤。
首先，我们需要将网线剥开一段外皮，露出里面的8根绞线。
然后，我们需要按照T568B或T568A的标准顺序，依次排列这8根
绞线。
T568B和T568A是两种常用的网线接线标准，它们的排线顺
序有所不同，但都能保证网络连接的正常运行。
接下来，我们需要使用网线压线钳，将排好顺序的绞线插入网
线插头中，并用压线钳将插头固定在网线上。
在使用压线钳时，需
要确保插头与绞线之间的接触牢固，以免影响网络信号的传输质量。
完成插头固定后，我们需要使用测试仪对网线进行测试，确保
网线连接正常，网络信号稳定。
如果测试仪显示网络连接异常，我
们需要重新检查网线接线的步骤，确保每一步操作都正确无误。
最后，我们需要将接好线的网线连接到网络设备上，如路由器、
交换机等。
在连接时，需要确保插头与网络设备的接口匹配，插头插入稳固，以确保网络连接的稳定性和可靠性。
总结一下，网线接线的方法包括准备工作、排线顺序、插头固定和测试连接。
通过正确的操作步骤，我们可以保证网线连接的质量和稳定性，确保网络正常运行。
希望本文对您了解网线接线方法有所帮助，谢谢阅读！。
568AB类网线接法
判断使用何种线序，有这么个规律：
同等（或同级）设备使用交叉线，不同类设备使用平接线。
例如：交换机－Hub（Uplink口除外，即普通口）、交换机－pc机、Hub－Pc机，这些都是两个不同类设备的连接，即使用平接线；
A类接法: 1～8号线缆颜色依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
按照国际标准，所有的布线都应按照B类接法连接！
B类和A类接法都可以保证网络正常工作，其它接法没有任何保障！采用其它接法导致的后果有：距离短可以，距离长不行；网速慢、很慢；不稳定，有时候可以，有时候不可以；杂牌、抵档设备可以，名牌、高档设备不可以。
A/B类接法每个网络模块上都标出了，除非做网线，否则不用记忆。
水晶头线缆编号方法：将RJ45水晶头有金属片的一端面对自己，金属片朝上，8根线从左至右依次编号1～8。
墙上模块的线缆编号：与水晶头1～8号线缆对应的线缆依次编号为1～8。
B类接法: 1～8号线缆颜色依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
反之，两台Pc机互联、交换机连接等都是交叉线。唯一只得注意的是上联口的连接，不遵循此规律。
网线的T568A和T568B标准
整理范本
1、什么是T568A标准和T568B标准？
这是超五类双绞线为达到性能指标和统一接线规范而制定的二种国际标准线序。
12345678
T568A的线序为：白绿绿白橙蓝白蓝橙白棕棕
T568B的线序为：白橙橙白绿蓝白蓝绿白棕棕
2、平行线与交叉线
平行线：二端都使用相同的接线标准。
在通常情况下，业界都使用T568B标准！
（注：目前贝利使用的网线使用的T568A标准）
交叉线：一端使用T568A线序，另一端则使用T568B线序。
3、为什么要把二根线双绞？
因为这种相互缠绕改变了电缆原有的电子特性。
这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。
.。
网线AB接法极其概述
网线中哪几根线有用正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
反线（568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。
T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。
1 输出数据 (+)2 输出数据 (-)3 输入数据 (+)4 保留为电话使用5 保留为电话使用6 输入数据 (-)7 保留为电话使用8 保留为电话使用由此可见,虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。
于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有 8个，简称“8C”（ Contact，触点），因此业界对此有“8P8C”的别称。
特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。
T568A T568B网线做法与祥解
最常见的网线是八芯的五类线，有A T&t 、IBDN 等牌子，先分别用颜色及序号表示如下（注：不同品牌的网线颜色可能不尽相同，原理一样）：1.白橙2.橙3.白绿4.兰5.白兰6.绿7.白棕8.棕①～⑧表示网线接头金属接触面向上，从左往右的接触点顺序。
正常100M 标准接法为一一对应：①-1(白橙)、②-2(橙)、③-3(白绿)、④-4(兰)、⑤-5(白兰)、⑥-6(绿)、⑦-7(白棕)、⑧-8(棕)，即网线两头按序号同样排列。
其实8线中真正用到的只有：①、②、③、⑥，也就是说你也可以用一根网线连接两台工作站，接法就变成这样，第一组：①-1(白橙)、②-2(橙)、③-3(白绿)、⑥-6(绿)；第二组：①-4(兰)、②-5(白兰)、③-7(白棕)、⑥-8(棕)。
现在不少家庭已拥有两台的电脑，能不能用最省钱的方法连个网络呢？这样玩玩联网游戏岂不快哉！？这么着：一头还是①-1(白橙)、②-2(橙)、③-3(白绿)、⑥-6(绿)，另一头则是①-3(白绿)、②-6(绿)、③-1(白橙)、⑥-2(橙)假如你象笔者一样是个喜欢偷懒又希望物尽其用的人，还可以这样接法：第一组两头一样：①-1(白橙)、②-2(橙)、③-3(白绿)、⑥-6(绿)；第二组一头这样：①-4(兰)、②-5(白兰)、③-7(白棕)、⑥-8(棕)，另一头①-7(白棕)、②-8(棕)、③-4(兰)、⑥-5(白兰)。
这样这根网线既可用于连接普通网络，也可用于双机对连。
特别适合带笔记本电脑出门的用户，当然如果再带上转接头就更无“网”不利了……一般的网线做法就是百兆线，也叫直连线：两端都是586B接法,20M/s用途：电脑接switch交叉线：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕白橙、橙、白绿、蓝、白蓝、绿、白棕、棕口诀：（13 26 交叉）或（橙绿对换）或（一头A 一头B）交叉线用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接。
网线为什么基本都使用T568B接法
网线为什么基本都使用T568B接法网线接水晶头的接法通常是两种：T568A和T568B。
由于以前设备直接无法自动识别，所以网线的接法分为直通法和交叉法的。
568A 、T568B 国际标准中规定:网线排列顺序有两种:即568A和568B,正常情况下依照568B标准居多,既排线顺序为：1白橙、2橙、3白绿、4蓝、5白蓝、6绿、7白棕、8棕(将其中的1和3、2和6分别颠倒一下为568A标准）。
网线有平行线和交叉线两种。
所谓平行线就是，两头都是同种接法，即都是A接法或者都是B接法。
所谓交叉线就是一头是A接法另一头是B接法。
而目前来说，设备已经可以自动识别直通还是交叉设备相连，所以都只用其中一种接法做直通线就就可以了。
实际上标准接法T568A/T568B二者并没有本质的区别，只是颜色上的区别 ,用户需要注意的只是在连接两个水晶头时必须保证：1,2 线对是一个绕对3,6 线对是一个绕对4,5 线对是一个绕对7,8 线对是一个绕对,这是关键。
当然也要注意：不要在电缆一端用T568A,另一端用T568B ,同时只能使用一种规范,否则的话就变成了后面要介绍的跨接模式。
568A/T568B的混用是跨接线的特殊接线方法,经过了'错对'接法后,电缆两端的线对排列因线对被跳接过了就有一部份不同.这种接法就使得网卡与网卡之间形成了互为 Hub 的联接。
1和3对调的原因是：一端的（+）输出必须对应另一端的（+）输入；2和6对调的原因则是：一端的（-）输出必须对应另一端（-）输入 ;最终左边的1/2线对(TX发送端)接入了右边的3/6线对(RX接收端).所以在没有HUB转接的情况下，RJ45插头正确的连接应该是使用1、2、3、6,其中1、2是一对线，3、6是一对线，PC到PC之间的双网卡连接就必须采用这种连接方式，这条能起到 Hub 作用的特殊连接线是一条进行'错对'处理,，当然也有人采用1-6,2-3,3-2,6-1这种交错接法，从实际效果上也可以，只不过这样是接收的是负电平，曼澈斯特编码正负电平是无所谓的，但对网卡可能不太好。
TIAEIA568标准网线线序、连接方式
TIAEIA568标准网线线序、连接方式TIA/EIA 568 标准网线线序、连接方式按国际标准共有四种线序：T568A、T568B、USOC（8）、USOC（6）。
一般常用的是前两种。
剥开一段双绞线，你会看到其中共有四对互相缠绕的独股塑包线：绿对、蓝对、橙对、棕对。
T568A的线序是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
USOC（8）的线序是：白棕、绿、白橙、蓝、白蓝、橙、绿、棕。
USOC（6）的线序是：空、白绿、白橙、蓝、白蓝、橙、绿、空。
TIA/EIA 568 标准网线线序：正线（标准568B）：两端线序一样，线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
Pin 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿棕白棕反线（标准568A）：一端为正线的线序，另一端为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
Pin 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙棕白棕标准网线（正线）：采用朗讯标准制作的网线，用于数据终端设备计算机路由器与HUB或SWITCH相连在10 Base T下，数据传输速率为10 Mbit/s ，在100Base TX下数据传输速率为100 Mbit/s 。
也称直通网线：按标准568B制作的网线。
适用于：PC-HUB：正线b-bHUB-HUB普通口-级连口：正线HUB(级联口）-SWITCH：正线SWITCH-ROUTER：正线交叉网线（反线）：在标准网线线序下需将1与3 2与6芯线进行交叉形成所谓交叉网线。
用于数据终端设备、计算机、路由器与HUB或SWITCH相连只要两边两头线序一致即可由于此种做法达不到最好的电气传输特性一般只能用于10 Base T 在用于100Base TX下数据传输速率达不到100 Mbit/s。
也称直连网线/级连网线/交叉网线（反线）：按标准568A制作的网线。
适用于：PC-PC：反线a-bHUB-HUB普通口：反线HUB-HUB级连口-级连口：反线HUB-SWITCH：反线SWITCH-SWITCH：反线ROUTER-ROUTER：反线ADSL MODEM-HUB：反线注意事项：1、实际上在10M 100M网络中，仅仅使用12 36 这四根线，1000M网络要用所有的。
网线插座T568A-B接法
网线插座T568A/B接法
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B
T568A的接法是：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B的接法是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
A 白橙白蓝
B 白绿白蓝
橙蓝绿蓝
白棕白绿白棕白橙
棕绿棕橙
先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：
将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块
相应的位置：
在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里
面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好
如有侵权请联系告知删除，感谢你们的配合！。
