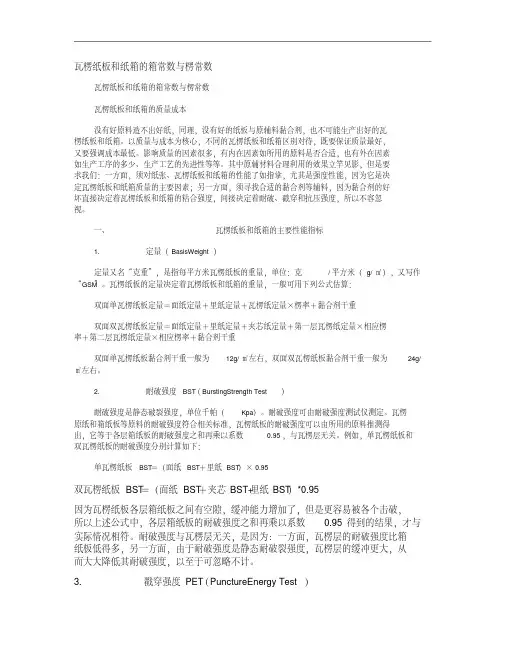

瓦楞纸板和纸箱的箱常数与楞常数.
瓦楞纸板和纸箱的箱常数与楞常数.
瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的质量成本没有好原料造不出好纸，同理，没有好的纸板与原辅料黏合剂，也不可能生产出好的瓦楞纸板和纸箱。
以质量与成本为核心，不同的瓦楞纸板和纸箱区别对待，既要保证质量最好，又要强调成本最低。
影响质量的因素很多，有内在因素如所用的原料是否合适，也有外在因素如生产工序的多少、生产工艺的先进性等等。
其中原辅材料合理利用的效果立竿见影，但是要求我们：一方面，须对纸张、瓦楞纸板和纸箱的性能了如指掌，尤其是强度性能，因为它是决定瓦楞纸板和纸箱质量的主要因素；另一方面，须寻找合适的黏合剂等辅料，因为黏合剂的好坏直接决定着瓦楞纸板和纸箱的粘合强度，间接决定着耐破、戳穿和抗压强度，所以不容忽视。
一、瓦楞纸板和纸箱的主要性能指标1. 定量（BasisWeight）定量又名“克重”，是指每平方米瓦楞纸板的重量，单位：克/平方米（g/㎡），又写作“GSM”。
瓦楞纸板的定量决定着瓦楞纸板和纸箱的重量，一般可用下列公式估算：双面单瓦楞纸板定量＝面纸定量＋里纸定量＋瓦楞纸定量×楞率＋黏合剂干重双面双瓦楞纸板定量＝面纸定量＋里纸定量＋夹芯纸定量＋第一层瓦楞纸定量×相应楞率＋第二层瓦楞纸定量×相应楞率＋黏合剂干重双面单瓦楞纸板黏合剂干重一般为12g/㎡左右，双面双瓦楞纸板黏合剂干重一般为24g/㎡左右。
2. 耐破强度BST（BurstingStrength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。
耐破强度可由耐破强度测试仪测定。
瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。
例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板BST＝（面纸BST＋夹芯BST+里纸BST）*0.95因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。
瓦楞纸板和纸箱的箱常数与楞常数
瓦楞纸板和纸箱的箱常数与楞常数没有好的原料造不出好纸，同理，没有好的纸板与原辅料粘合剂，也不可能生产出好的瓦楞纸板和纸箱。
以质量与成本为核心，不同的瓦楞纸板和纸箱区别对待，既要保证质量最好，又要强调成本最低。
影响质量的因素很多，有内在因素，如所用的原材料是否合适；也有外在因素，如生产工序的多少，生产工艺的先进性等等，其中原辅材料合理利用的效果立竿见影，但是要求我们：一方面，须对纸张，瓦楞纸板和纸箱的质量的性能了如指掌，尤其是强度性能，因为它是决定瓦楞纸板和纸箱质量的主要因素；另一方面，须寻找合适的粘合剂等辅料，因为粘合剂的好坏直接决定着瓦楞纸板和纸箱的粘合强度，间接决定着耐破，戳穿和抗压强度，所以不容忽视。
一、瓦楞纸板和纸箱的主要性能标准1．定量（Basis Weight）定量又名“克重”，是指每平方米瓦楞纸板的重量，单位：克/平方米（g/㎡）又作“GSM”，瓦楞纸板的定量决定着瓦楞纸板和纸箱的重量，一般可用下列公式估算：双面单瓦楞纸箱定量=面纸定量+里纸定量+瓦楞纸定量×楞率+黏合剂干重双面双瓦楞纸箱定量=面纸定量+里纸定量+夹芯纸定量+(第一层瓦楞纸定量×相应楞率)+(第二层楞纸定量×相应楞率)+黏合剂干重双面单瓦楞纸板粘合剂干重一般为12 g/㎡左右，双面双瓦楞纸板粘合剂干重一般为24 g/㎡2．耐破强度（Bursting Strenght Test）耐破强度是静态破裂强度，单位千帕（Kpa）。
耐破强度可由耐破度测试仪测定。
瓦楞原纸和箱板纸等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层纸箱板纸的耐破度之和再乘以系数0.95，与瓦楞层无关，例如，单瓦楞纸和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板BST=（面纸BST+里纸BST）×0.95双瓦楞纸板BST=（面纸BST+夹芯BST+里纸BST）×0.95因为瓦楞纸板各层箱板各层箱板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱板纸的耐破度之和再乘以系数0.95得到的结果，才与实际情况相符。
理解记忆公式 瓦楞纸箱抗压强度(BCT)设计
瓦楞纸箱抗压强度设计应知应会应知：马基（Makee）公式应会：凯利卡特（K.Q.Kellicutt）公式重点：凯利卡特简易公式，综合环压强度，环压强度，环压指数，瓦楞纸箱周边长，纸箱最大综合尺寸，堆码强度，抗压强度，耐破度一、马基（Makee）公式根据瓦楞纸板的边压强度（纵向）计算瓦楞纸板的抗压强度：BCT=K×ECT×(H×Z)1/2 (a)式中：BCT——纸箱的抗压强度（N）ECT——瓦楞纸板的边压强度（纵向）（N/m）H——瓦楞纸板的厚度（m）Z——瓦楞纸箱的周边长：（长＋宽）×2 （m）K——常数，为5.87二、凯利卡特（K.Q.Kellicutt）公式根据瓦楞纸板的环压强度计算瓦楞纸箱的抗压强度。
P=P x×(4aX z/Z)2/3× Z × J (b)式中，P——纸箱的抗压强度（N）P x——瓦楞纸板的综合环压强度（N/cm）aX z——瓦楞常数Z——瓦楞纸箱的周边长：（长＋宽）×2 （cm）J——纸箱常数其中，瓦楞纸板的综合环压强度计算公式如下：Px=(ΣRn + ΣCnRmn)/15.2 (c)式中，P x——瓦楞纸板的综合环压强度（N/cm）R n——内外面纸、夹芯纸的环压强度（N）R mn——瓦楞芯纸环压强度（N）C n——瓦楞的收缩率，即瓦楞芯纸原长度与面纸长度之比。
15.2——测试原纸的环压强度时的试样长度，cm。
对于单瓦楞纸板来说，则有公式（c）得到：Px=(R1 + R2 + RmCn)/15.2 (d)对于双对于单瓦楞纸板来说，则有公式（c）得到：Px=(R1 + R2 + R3 + Rm1Cn1 + Rm2Cn2)/15.2 (d)如以环压指数（N.m/g)计算Px则：Px=ΣγW+ΣγmWm式中，P x——瓦楞纸板的综合环压强度（N/m）γ——环压指数（N.m/g)W——定量（N.m/g)三、凯利卡特（K.Q.Kellicutt）简易公式对(c)式的常数项进行合并，可省去开平方计算。
纸板强度计算公式.
瓦楞纸箱抗压强度计算公式点击次数：1040 发布时间：2009-2-13 10:26:47东莞市天瑞试验设备有限公司瓦楞纸箱抗压强度计算公式Audo look6.0下载纸箱抗压强度一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特(K.Q.Kellicutt)公式a. 凯里卡特公式P——瓦楞纸箱抗压强度(N)；Px——瓦楞纸板原纸的综合环压强度(N/cm)；aXz——瓦楞常数；Z——瓦楞纸箱周边长(cm)；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值(N/0.152m)Rmn ——瓦楞芯纸环压强度测试值(N/0.152m)C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板纸箱抗压强度公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B)Z——纸箱周边长(cm)；L0——纸箱长度外尺寸(cm)B0——纸箱宽度外尺寸(cm)；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度(N)；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。
②马丁荷尔特(Maltenfort)公式P——瓦楞纸箱抗压强度(N)；CLT- O ——内、外面纸横向平压强度平均值(N/cm)。
③沃福(Wolf)公式Pm——瓦楞纸板边压强度(N/m)④马基(Makee)公式纸箱抗压强度Dx——瓦楞纸板纵向挺度(MN·m)Dy——瓦楞纸板横向挺度(MN·m)马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度(N)；Pm ——瓦楞纸板边压强度(N/m)a——常数b——常数纸箱抗压强度⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
a——箱面分类系数；s——纸板强度系数。
⑥由原纸纸箱抗压强度计算纸板强度的公式Pm ——瓦楞纸板边压强度(N/m)；R1——外面纸环压强度(N/0.152m)；R2——内面纸环压强度(N/0.152m)；CMT——瓦楞芯平压强度(N/0.152m)。
纸箱纸盒动静态力学分析
1. 包装盒的静态受力分析折叠纸盒的抗压强度随着挺度、环压强度和厚度的增加而增大；结构不同，抗压强度不同；而结构参数的影响作用表现为：抗压强度与高度成反比关系，与周边长成正比关系，与长宽比近似成二次函数关系。
将纸盒材纸的抗压强度以及一系列参数作为已知量，再通过实验拟合能够得到计算纸盒极限静载荷的经验公式。
目前研究者已经得出了很多这种经验公式，其中美国纸盒纸板研究开发协会（BRDA）提出一种折叠纸盒抗压强度的经验公式：（1.1）式中：P—折叠纸盒抗压强度（N）；a—常数；—纸板的纵向挺度（mN·m）；—纸板的横向挺度（mN·m）；t—纸板厚度（mm）。
由于BRDA公式仅考虑了纸板纵横向挺度和厚度的影响，其最大误差达到了21%，故可对其经行优化，找出较为精确地折叠纸盒抗压强度数学模型。
锁底式纸盒是各个体板以每两个相邻体板的交线(即高度方向压痕线)为轴，顺次旋转一定角度而成型的。
在载荷作用下。
4个侧板都是纵向承载。
根据管式折叠纸盒的结构及其受力状态，可知纸板的环压强度也是抗压强度的影响因素；由于侧板是纵向承载，因而在公式中加入纵向环压强度；根据BRDA式，加入纸盒结构影响因子，并考虑到纸板的纵横向挺度有一定关系，可以看成常数，建立数学模型如下：（1.2）式中：a1、b1、e1、f1、g1、g1、g1—常数；Z—纸盒周边长（mm）；H—纸盒高度（mm）；A—纸盒长宽比；P m—纸板的纵向环压强度（N/m）。
通过实验及数据分析，在考虑纸板性能和结构参数的共同影响时，锁底式折叠纸盒的抗压强度计算经验公式为：（1.3）通过比较，模型的拟合度很好，最大误差仅为3%。
失效准则在静载情况下，若不考虑包装件刚度对纸盒抗压强度的影响，只要纸盒实际所承受的压力P0<P，就不会有失效破损发生。
2. 包装箱的静态受力分析瓦楞纸箱的抗压强度是指箱体破坏时的最大荷重，可用破坏时的变形量来表示。
实际测量时，是在空箱条件下单个测定的，它代表了最稳定的强度。
瓦楞纸箱抗压强度计算公式
瓦楞纸箱抗压强度计算公式•文章作者：•文章来源：•提供者：huiling•发布时间：2007-1-24 9:24:48一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式P——瓦楞纸箱抗压强度（N）；Px——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值（N/0.152m）Rmn ——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B)LB0——纸箱宽度外尺寸（cm）；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度（N）；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。
②马丁荷尔特（Maltenfort）公式P——瓦楞纸箱抗压强度（N）；CLT- O ——内、外面纸横向平压强度平均值（N/cm）。
③沃福（Wolf）公式Pm——瓦楞纸板边压强度（N/m）④马基（Makee）公式Dx——瓦楞纸板纵向挺度（MN·m）Dy——瓦楞纸板横向挺度（MN·m）马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度（N）；Pm ——瓦楞纸板边压强度（N/m）a——常数b——常数⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
a——箱面分类系数；s——纸板强度系数。
⑥由原纸强度计算纸板强度的公式Pm ——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）。
瓦楞纸板和纸箱的箱常数与楞常数
瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的质量成本没有好原料造不出好纸，同理，没有好的纸板与原辅料黏合剂，也不可能生产出好的瓦楞纸板和纸箱。
以质量与成本为核心，不同的瓦楞纸板和纸箱区别对待，既要保证质量最好，又要强调成本最低。
影响质量的因素很多，有内在因素如所用的原料是否合适，也有外在因素如生产工序的多少、生产工艺的先进性等等。
其中原辅材料合理利用的效果立竿见影，但是要求我们：一方面，须对纸张、瓦楞纸板和纸箱的性能了如指掌，尤其是强度性能，因为它是决定瓦楞纸板和纸箱质量的主要因素；另一方面，须寻找合适的黏合剂等辅料，因为黏合剂的好坏直接决定着瓦楞纸板和纸箱的粘合强度，间接决定着耐破、戳穿和抗压强度，所以不容忽视。
一、瓦楞纸板和纸箱的主要性能指标1. 定量（BasisWeight）定量又名“克重”，是指每平方米瓦楞纸板的重量，单位：克/平方米（g/㎡），又写作“GSM”。
瓦楞纸板的定量决定着瓦楞纸板和纸箱的重量，一般可用下列公式估算：双面单瓦楞纸板定量＝面纸定量＋里纸定量＋瓦楞纸定量×楞率＋黏合剂干重双面双瓦楞纸板定量＝面纸定量＋里纸定量＋夹芯纸定量＋第一层瓦楞纸定量×相应楞率＋第二层瓦楞纸定量×相应楞率＋黏合剂干重双面单瓦楞纸板黏合剂干重一般为12g/㎡左右，双面双瓦楞纸板黏合剂干重一般为24g/㎡左右。
2. 耐破强度BST（BurstingStrength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。
耐破强度可由耐破强度测试仪测定。
瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。
例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板BST＝（面纸BST＋夹芯BST+里纸BST）*0.95因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。
纸箱计算公式
纸箱计算公式纸箱计算公式实例：面纸牛皮卡300克/高瓦180克（A/B 楞）/芯纸180克普瓦/里纸280克箱板纸瓦楞纸箱计价公式纸箱价格（元）=瓦楞纸板出厂每平方米价（元/m2）×纸箱展开面积（m2）一、瓦楞纸板出厂每平方米价的计算1．瓦楞纸板的组成瓦楞纸板主要分为三层瓦楞纸板、五层瓦楞纸板和七层瓦楞纸板。
三层瓦楞纸箱主要用于包装重量较轻的1B 楞的压缩比系数为 1.36 ，即 1.36 米的瓦楞纸压瓦楞后为 1 米长。
C 楞的压缩比系数为1.50，即 1.50 米的瓦楞纸压瓦楞后为 1 米长。
E 楞的压缩比系数为 1.27，即 1.27 米的瓦楞纸压瓦楞后为 1 米长。
3．瓦楞纸箱各种纸每平方米的纸张价计算（1）面纸、里纸、芯纸的算法例：进价4800 元/吨的面层纸为350 克/m2，其每平方价应为；（4800/1000 ）×（350/1000 ）=4.8 ×0.35=1.68（元/平方米）瓦楞纸箱价格计算方法实例：面纸牛皮卡300克/高瓦180克（A/B 楞）/芯纸180克普瓦/里纸280克箱板纸瓦楞纸箱计价公式纸箱价格（元）=瓦楞纸板出厂每平方米价（元/m2）×纸箱展开面积（m2）一、瓦楞纸板出厂每平方米价的计算1．瓦楞纸板的组成瓦楞纸板主要分为三层瓦楞纸板、五层瓦楞纸板和七层瓦楞纸板。
三层瓦楞纸箱主要用于包装重量较轻的22）.一般纸张的重量通常讲克重，实际上应为每平方米多少克重即各种面纸、里纸、芯纸、瓦楞原纸重量均以”克/m2”为代表单位，为计算必须统一其用量单位，这里必须把“克/m2”换算成“ kg/m2”。
如购进300 克的牛皮纸，即是300g/m2 的牛皮纸，此时将“300克/m2”换算成（300/1000）kg/m2 ”，则得0.3kg/m2 。
3）．瓦楞原纸制作瓦楞纸的系数的确定瓦楞原纸因压瓦楞后引起纸张长度方向上的缩短其缩短比值称为压缩比系数。
LG微波炉的运输包装设计
LG微波炉的运输包装设计1绪论微波炉作为一种新型的现代化烹饪灶具，它打破了传统的加热食物的方法，利用具有高能量的微波对食品进行加热，具有加热快，效率高等很多的特点，因此深受广大消费者的喜爱。
由于微波炉内部是具有高精度的现代化电子控制设备，因此在设计包装时要注意考虑各种因素对其的影响。
同时，在包装箱内部我们还必须设计缓冲包装衬垫来加强固定。
1.1微波炉运输包装的现状及问题目前市场上微波炉的运输包装存在很多的样式，但大多数厂家都是用塑料薄膜将其包裹，然后在包装箱内放置EPS发泡材料或其他的材料作为其缓冲材料。
然后将外包装箱用捆扎带打紧之后运输。
采用非环保的发泡材料来作为缓冲材料，其废弃物体积很大且回收困难，用其他的方法处理也会或多或少对环境造成一定的污染。
因此，该材料在许多国家已经被禁止，我国也在逐步禁止使用该材料。
1.2设计对象本次设计我选择的是韩国LG集团生产的LG MG-5021MW微波炉。
其基本参数如下：表1 LG-MG5021MW微波炉相关参数2缓冲方案设计2.1流通环境分析包装件在运输流通中所经历的一切外部因素统称为流通环境条件。
包装技术就是要确保产品由一地向另一地运送时不受经济上和功能上的意外损失。
对产品可能遭遇的条件作考察与评价，是包装设计中的重要内容。
流通过程的基本环节有：装卸搬运环节（分人工和机械两种方式）、运输环节、贮存环节。
而对于LG MG-5021MW微波炉来说，其流通环境分析如下：（1）在装卸搬运环节中，由于此微波炉的销售遍及全球任何地方，所以既短流程运输也包括较长流程的运输。
流程越长，中转环节越多，装卸搬运次数就越多，对此商品的包装件造成的损害就越大。
装卸作业中既有人工装卸也有机械装卸，所以要中和考虑到抛掷、堆垛倒塌、起吊脱落、装卸机的突然启动和过急的升降都会造成微波炉的跌落损害。
（2）运输环节中，由于此微波炉的销售范围广，既要有长途运输也要有短运输，所以涉及到的交通工具种类比较多，同时也要经历很多不同的地区和气候环境。
瓦楞纸箱抗压强度计算公式
瓦楞纸箱抗压强度计算公式纸箱抗压强度国一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
a.凯里卡特公式P――瓦楞纸箱抗压强度（N ；Px――瓦楞纸板原纸的综合环压强度（N/cm）；aXz ――瓦楞常数；Z 瓦楞纸箱周边长（cm）；J 纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn――面纸环压强度测试值（N/0.152m）Rmn ――瓦楞芯纸环压强度测试值（N/0.152m）C――瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板F =百_鸟+尽+尽11匚+验口西纸箱抗压强度西公式中的15.2 （cm）为测定原纸环压强度时的试样长度Z值计算公式Z=2（L o+B）Z --- 纸箱周边长（cm）；L o 纸箱长度外尺寸（cm）B o——纸箱宽度外尺寸（cm）；a z X、J、C值^可查表b.06类纸箱抗压强度计算公式：+^）-1050P06类纸箱抗!弋强度（K）：P L——主体箱板抗用强度（N）；P B——端板杭压强度（N儿垃旳—与主体箱板同村质血01纸箱抗压强度（NhJJ201* ---- 与端板同材质0201纸箱抗压强度（Nhd.包卷式纸箱抗压强度计兒公式耳z =局0】0 ■ 6 x 1.6乌习血卷式纸箱抗压强度（NhA MI——用凯里卡特公式讣算的0201纸箱抗压强度（N）；F1< 度:mniW坷——猷箱宽度外尺扌（nun>ce.直他箱型抗压强度订算部分箱型可按F式讣算P=召珞Mp一览他稿型抗床强度（X）：P0201 ―― 0201箱型用凯里卡特公式计算的抗压强度（N）;a ――箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5%。
②马丁荷尔特（Maltenfort ）公式^ = 10.22^ + 21,0^-3.7/^ + ^（C£r-0） + 6P――瓦楞纸箱抗压强度（N）;CLT- O ――内、外面纸横向平压强度平均值（N/cm）。
RSC HSC OSC 纸箱基本知识介绍
DEFOR
CHH的专用于 农产品、水果 包装的专利设 计
三角形的角加 强了整体抗压
锁定设计
DEFOR
RSC-A1纸箱的尺寸设计
内径、外径与制造尺寸
内径是指纸箱成型后（折好后）从内部测量到的长宽高 外径是指纸箱成型后（折好后）从外部测量到的长宽高 制造尺寸是纸板状态下（平铺）时测量到的长宽高
另一种设计 加强了边缘的保护的整体抗压能力
Top
Bottom
套装箱（3）
另一种设计 半开槽箱的组合
部分套合箱（天地盖）
盖子部分套合
托盘
单片纸板 –压线开槽或经模切处理 –常用于听装或盒装产品的包装
福佑箱
通常由3片组成，底部是连接一体的 常用于家禽、肉类、服装、或冰淇淋等 高抗压并且使用较少的材料
开槽
压线
搭接舌
半开槽箱 - HSC
与RSC比较纸只一半 常见于水果、蔬菜、机械配件（自动装配线） 等产品的包装
叠盖箱 - OSC
一般设计叠盖部分为2-3CM 设计是为了防止玷污、偷窃或开箱时的伤害 常见于服装、小器具、塑料制品、纸制品等
全叠盖型 - FOL
常见于宽度比较小或内装物比较重的产品 例如自行车、钉子、机械产品、保龄球等 在运输、搬运中需要特别保护的产品
纸板厚度
使用的瓦楞、原纸决定 纸板的厚度，但生产过 程中会损失厚度（压扁）
纸板厚度可以体现在生 产过程中的瓦楞厚度的 损失情况
使用厚度仪测量
压力测试的原理
施 加
1、压力和应力的关 系
压
2、压力和高度减低
力
值的关系
的 应
3、临界点-最大强度
力
高度减低值
边压（ECT）
纸板强度计算公式
瓦楞纸箱抗压强度计算公式点击次数：1040 发布时间：2009-2-13 10:26:47东莞市天瑞试验设备有限公司瓦楞纸箱抗压强度计算公式Audo look6.0下载纸箱抗压强度一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。
①凯里卡特(K.Q.Kellicutt)公式a. 凯里卡特公式P——瓦楞纸箱抗压强度(N)；Px——瓦楞纸板原纸的综合环压强度(N/cm)；aXz——瓦楞常数；Z——瓦楞纸箱周边长(cm)；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下Rn——面纸环压强度测试值(N/0.152m)Rmn ——瓦楞芯纸环压强度测试值(N/0.152m)C——瓦楞收缩率，单瓦楞纸板来说双瓦楞纸板纸箱抗压强度公式中的15.2(cm)为测定原纸环压强度时的试样长度。
Z 值计算公式Z=2(L0+B0)Z——纸箱周边长(cm)；L0——纸箱长度外尺寸(cm)B0——纸箱宽度外尺寸(cm)；a z X、J、C值可查表b.06 类纸箱抗压强度计算公式：P0201 ——0201 箱型用凯里卡特公式计算的抗压强度(N)；a——箱型修正系数，凯里卡特公式，与实际测试值有一定差异，一般比测试值小5％。
②马丁荷尔特(Maltenfort)公式P——瓦楞纸箱抗压强度(N)；CLT- O ——内、外面纸横向平压强度平均值(N/cm)。
③沃福(Wolf)公式Pm——瓦楞纸板边压强度(N/m)④马基(Makee)公式纸箱抗压强度Dx——瓦楞纸板纵向挺度(MN·m)Dy——瓦楞纸板横向挺度(MN·m)马基简易公式：包卷式纸箱抗压强度计算公式：PwA——包卷式纸箱抗压强度(N)；Pm ——瓦楞纸板边压强度(N/m)a——常数b——常数纸箱抗压强度⑤APM 计算公式考虑箱面印刷对抗压强度的影响。
a——箱面分类系数；s——纸板强度系数。
⑥由原纸纸箱抗压强度计算纸板强度的公式Pm ——瓦楞纸板边压强度(N/m)；R1——外面纸环压强度(N/0.152m)；R2——内面纸环压强度(N/0.152m)；CMT——瓦楞芯平压强度(N/0.152m)。
瓦楞纸板和纸箱的箱常数与楞常数
/pdlistone/tech/282312.html（第 42／83 页）2010-6-10 12:51:06
瓦楞纸板和纸箱的箱常数与楞常数
C型单瓦楞纸板ECT＝1.1（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率） AB型双瓦楞纸板ECT＝面纸RCT＋1.1×里纸RCT＋1.05×夹芯纸RCT＋A瓦楞纸RCT×相应楞率＋B瓦楞纸RCT×相应楞率×1.1 BC型双瓦楞纸板ECT＝1.1×（面纸RCT＋里纸RCT＋夹芯纸RCT＋A瓦楞纸RCT×相应楞率＋B瓦楞纸RCT×相应楞率）
边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。瓦楞纸板的边压强度与箱板 纸和瓦楞纸的环压强度RCT有关，计算公式如下： 单瓦楞纸板ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率 双瓦楞纸板ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT×相应楞率＋第二层瓦楞纸RCT×相应楞率 国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。它认 为瓦楞纸板的边压强度可表示如下： A型单瓦楞纸板ECT＝1.0（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率） B型单瓦楞纸板ECT＝1.1（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率）
根据瓦楞纸板原料的环压强度和平压强度，可以得知瓦楞纸板原料的边压强度： 单瓦楞纸板ECT＝482.2（面纸RCT＋里纸RCT＋瓦楞纸CMT）＋1560 双瓦楞纸板ECT＝482.2（面纸RCT＋里纸RCT＋夹芯纸RCT＋瓦楞纸CMT）＋1560 6. 粘合强度AST（AdhesionStrength Test of Corrugated Fiberboard） 在瓦楞纸板的瓦楞层与面纸（或瓦楞层与里纸或瓦楞层与夹芯纸）之间分别施加一个垂直其表面的向外拉力，直到两者分离为止，分离前黏合剂或粘合 纤维的界面所能承受的最大载荷，就是瓦楞纸板的粘合强度，也称为剥离强度，单位有：N/m、Kgf/（10cm×楞）。国家标准规定粘合强度不低于6Kgf/ (10cm×楞)，即588N/（m×楞）。由于粘合强度试样为横向×纵向＝2.5cm×8cm，在8cm纵向上，有A型瓦楞9个，或B型瓦楞13个，所以对A型瓦楞纸板 来讲，粘合强度不低于588×9N/m，即5292N/m；对于B型瓦楞纸板来讲，粘合强度不低于588×13N/m，即7644N/m；对于AB型瓦楞纸板来讲，粘合强度 不均不低于（5292＋7644）/2＝6468N/m。粘合强度的高低与辅料黏合剂种类及其制作工艺关系密切，与使用的原料也有关系。 7. 堆码强度ST（Stack Test）和抗压强度CT（Compression Test） 堆码强度是指仓库储存的瓦楞纸箱包装在静堆垛行将坍塌之前最底层纸箱所能承受的负荷；抗压强度是指瓦楞纸箱包装在动态压力之下从最底层瓦 楞纸箱的顶面到底面的平压强度。堆码强度计算如下： ST＝9.81G（Nmax－1） 式中ST——瓦楞纸箱的堆码强度（N） G ——单个瓦楞纸箱的毛重（Kg） Nmax——最大堆码层数 抗压强度的计算公式很多，最常用的是凯里卡特（K.Q.Kellicutt）公式： 2/3 CT＝ECT（4aXz/Z） Z×J 式中CT——瓦楞纸箱的抗压强度（N） ECT——瓦楞纸板的边压强度（N/m） aXz——瓦楞常数 Z——瓦楞纸箱的周边长（cm） J——纸箱常数 瓦楞常数aXz和纸箱常数J 统称凯里卡特常数，不同楞型不同种类的瓦楞纸箱，其凯里卡特常数也有变化。见表2、表3和表4。
抗压强度计算公式
凯里卡特（K.Q.Kellicutt ）公式
式中 P-瓦楞纸箱抗压强度
（N ）； Pr-单位长度瓦楞纸板原纸的综合环压强度 （N/cm ）； Z-瓦楞纸箱的周长 （cm ）；
AXz-瓦楞常数
J-纸箱常数
瓦楞纸板原纸的综合环压强度计算公式如下
式中 Rn-纸板面纸，里纸或夹芯卡纸环压值 （N/0.152m ）
Rmn-瓦楞原纸环压值 （N/0.152m ）
C-瓦楞原纸的楞缩率
（1）
（2）
凯里卡特简易公式
在公式（1）中
令(4*AXz/Z)2/3*Z*J =F
则P=Pr*F （3）式中F-凯里卡特简易常数
马基（Makee ）公式
式中
P-瓦楞纸箱抗压强度
（N ）；
Pm-瓦楞纸板边压强度 （N ）； Dx-瓦楞纸板纵向挺度 （MN/m ）； Dy-瓦楞纸板横向挺度 （MN/m ）； Z-瓦楞纸箱周长 （cm ）；
马基简易公式：
式中
P-瓦楞纸箱抗压强度
（N ）； Pm-瓦楞纸板边压强度 （N ）； Z-瓦楞纸箱周长 （cm ）； t-瓦楞纸板厚度 （cm ）；
（4） （5）。
纸箱各项检测办法以及标准全
精心整理检测纸箱各大项的方法试验和标准纸箱是应用最广泛的包装制品，按用料不同，有瓦楞纸箱、单层纸板箱等,有各种规格和型号。
纸箱常用的有三层、五层，七层使用较少，各层分为里纸、瓦楞纸、芯纸、面纸，里、面纸有茶板纸、牛皮纸，芯纸用瓦楞纸，各种纸的颜色和手感都不一样，不同厂家生产的纸（颜色、手感）也不一样.①瓦楞纸板国家标准为GB/T6544-2008，其主要测试项目包括瓦楞纸板厚度、边压强度、粘②TTS 11.含水率GB/T462-2003 12.防潮性能GJB1109A-2000 13.分层定量ISO3039:1975 14.平压强度GB/T6980-1995 一、外观质量1、印刷质量：图案、字迹印刷清晰，色度一致，光亮鲜艳；印刷墨迹不允许出现掉墨现象，无错字、错印、漏印、重印多余的印刷图案及字迹；印刷位置误差大箱不超过7mm，小箱不超过4mm;条码必须可识别。
2、封闭质量：箱体四周不得有漏洞、裂破、断线、重线等多余的压痕线及影响感观折迹缺陷，各箱盖合拢后无参差和离缝。
3、尺寸公差：箱体内径与设计尺寸公差应保持在大箱±5mm，小箱±3mm，外形尺寸基本一致；钉合搭接舌宽为35mm-50mm。
堆码层数n根据堆码高度H与单个纸箱高度h求出，n=H/h堆码安全系数根据货物堆码的层数来确定，国标规定：贮存期小于30d取K=1.6贮存期30d-100d取K=1.65贮存期大于100d取K=2.0b、根据原料计算出纸箱抗压强度预定了纸箱抗压强度以后，应选择合适的纸箱板、瓦楞原纸来生产瓦楞纸箱，避免盲目生产造成的浪费；c、确定纸箱抗压强度的方法（可使用堆码法）由于受生产过程中各种因素的影响，最后用原料生产的纸箱抗压强度不一定与估算结果完全一致，因此最终精确确定瓦楞纸箱抗压强度的方法是将纸箱恒温湿处理后用纸箱抗压试验机测试（如下图）；对于无测试设备的中小型厂，可以使用堆码法测试，在纸箱上面盖一木板，然后在木板上堆放等量的重物，来大致确定纸箱抗压强度是否满足要求；d（如图：电脑式纸箱抗压试验机*型号：HD-502-1200）2.抗压强度的计算方法及实例凯里卡特公式表达式：三、影响纸箱抗压强度的因素影响纸箱抗压强度的因素主要有：①原材料质量；②水分；③箱型和楞型；④印刷与开孔；⑤加工工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的质量成本没有好原料造不出好纸，同理，没有好的纸板与原辅料黏合剂，也不可能生产出好的瓦楞纸板和纸箱。
以质量与成本为核心，不同的瓦楞纸板和纸箱区别对待，既要保证质量最好，又要强调成本最低。
影响质量的因素很多，有内在因素如所用的原料是否合适，也有外在因素如生产工序的多少、生产工艺的先进性等等。
其中原辅材料合理利用的效果立竿见影，但是要求我们：一方面，须对纸张、瓦楞纸板和纸箱的性能了如指掌，尤其是强度性能，因为它是决定瓦楞纸板和纸箱质量的主要因素；另一方面，须寻找合适的黏合剂等辅料，因为黏合剂的好坏直接决定着瓦楞纸板和纸箱的粘合强度，间接决定着耐破、戳穿和抗压强度，所以不容忽视。
一、瓦楞纸板和纸箱的主要性能指标1. 定量（BasisWeight）定量又名“克重”，是指每平方米瓦楞纸板的重量，单位：克/平方米（g/㎡），又写作“GSM”。
瓦楞纸板的定量决定着瓦楞纸板和纸箱的重量，一般可用下列公式估算：双面单瓦楞纸板定量＝面纸定量＋里纸定量＋瓦楞纸定量×楞率＋黏合剂干重双面双瓦楞纸板定量＝面纸定量＋里纸定量＋夹芯纸定量＋第一层瓦楞纸定量×相应楞率＋第二层瓦楞纸定量×相应楞率＋黏合剂干重双面单瓦楞纸板黏合剂干重一般为12g/㎡左右，双面双瓦楞纸板黏合剂干重一般为24g/㎡左右。
2. 耐破强度BST（BurstingStrength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。
耐破强度可由耐破强度测试仪测定。
瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。
例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板BST＝（面纸BST＋夹芯BST+里纸BST）*0.95因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。
耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。
3. 戳穿强度PET（PunctureEnergy Test）戳穿强度是动态破裂强度，单位焦耳（J）。
它真实的反应了瓦楞纸板和纸箱受冲击的情况。
戳穿强度的确定比耐破强度复杂的多，因为它不仅与箱板纸有关，还与瓦楞层有关。
戳穿强度与耐破强度两者线性相关，实际推测中，可以根据耐破强度得到大致的戳穿强度，计算公式如下：PET＝0.0054BST＋2.16354. 边压强度ECT（EdgeCrush Test of Corrugated Fiberboard）和环压强度RCT（RingCrush Test）边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。
环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。
瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率双瓦楞纸板ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋第一层瓦楞纸RCT×相应楞率＋第二层瓦楞纸RCT×相应楞率国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。
它认为瓦楞纸板的边压强度可表示如下：A型单瓦楞纸板ECT＝1.0（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率）B型单瓦楞纸板ECT＝1.1（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率）C型单瓦楞纸板ECT＝1.1（面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率）AB型双瓦楞纸板ECT＝面纸RCT＋1.1×里纸RCT＋1.05×夹芯纸RCT＋A瓦楞纸RCT×相应楞率＋B瓦楞纸RCT×相应楞率×1.1BC型双瓦楞纸板ECT＝1.1×（面纸RCT＋里纸RCT＋夹芯纸RCT＋A瓦楞纸RCT×相应楞率＋B瓦楞纸RCT×相应楞率）5.平压强度FCT（Flat Crush Test of Corrugated Fiberboard）平压强度是指瓦楞纸板的平面压缩强度，单位牛/米（N/m）。
瓦楞纸板的平压强度与瓦楞纸的平压强度即康克拉平面压缩强度CMT（Concora Medium Test）有密切关系。
瓦楞楞型不同，CMT亦不同，从而使瓦楞纸板的平压强度和其他强度均有差别。
比较见表1：表1不同楞型瓦楞纸板强度比较楞型楞率楞高纸板厚度边压强度端压强度平压强度缓冲性能A型 1.5～1.6 4.5～5.0 5.0～5.5最好最差最差最好C型 1.4～1.5 3.5～4.0 4.0～4.5次之较差较差次之B型 1.3～1.4 2.5～3.0 3.0～3.5较差次之次之较差E型 1.1～1.2 1.1～2.0 1.6～2.5最差最好最好最差根据瓦楞纸板原料的环压强度和平压强度，可以得知瓦楞纸板原料的边压强度：单瓦楞纸板ECT＝482.2（面纸RCT＋里纸RCT＋瓦楞纸CMT）＋1560双瓦楞纸板ECT＝482.2（面纸RCT＋里纸RCT＋夹芯纸RCT＋瓦楞纸CMT）＋15606. 粘合强度AST（AdhesionStrength Test of Corrugated Fiberboard）在瓦楞纸板的瓦楞层与面纸（或瓦楞层与里纸或瓦楞层与夹芯纸）之间分别施加一个垂直其表面的向外拉力，直到两者分离为止，分离前黏合剂或粘合纤维的界面所能承受的最大载荷，就是瓦楞纸板的粘合强度，也称为剥离强度，单位有：N/m、Kgf/（10cm×楞）。
国家标准规定粘合强度不低于6Kgf/(10cm×楞，即588N/（m×楞）。
由于粘合强度试样为横向×纵向＝2.5cm×8cm，在8cm纵向上，有A型瓦楞9个，或B型瓦楞13个，所以对A型瓦楞纸板来讲，粘合强度不低于588×9N/m，即5292N/m；对于B型瓦楞纸板来讲，粘合强度不低于588×13N/m，即7644N/m；对于AB型瓦楞纸板来讲，粘合强度不均不低于（5292＋7644）/2＝6468N/m。
粘合强度的高低与辅料黏合剂种类及其制作工艺关系密切，与使用的原料也有关系。
7. 堆码强度ST（Stack Test）和抗压强度CT（Compression Test）堆码强度是指仓库储存的瓦楞纸箱包装在静堆垛行将坍塌之前最底层纸箱所能承受的负荷；抗压强度是指瓦楞纸箱包装在动态压力之下从最底层瓦楞纸箱的顶面到底面的平压强度。
堆码强度计算如下：ST＝9.81G（N max－1）式中ST——瓦楞纸箱的堆码强度（N）G ——单个瓦楞纸箱的毛重（Kg）N max——最大堆码层数抗压强度的计算公式很多，最常用的是凯里卡特（K.Q.Kellicutt）公式：CT＝ECT（4aXz/Z）2/3Z×J式中CT——瓦楞纸箱的抗压强度（N）ECT——瓦楞纸板的边压强度（N/m）aXz——瓦楞常数Z——瓦楞纸箱的周边长（cm）J——纸箱常数瓦楞常数aXz和纸箱常数J 统称凯里卡特常数，不同楞型不同种类的瓦楞纸箱，其凯里卡特常数也有变化。
见表2、表3和表4。
表2 双面单瓦楞纸箱的凯里卡特常数常数楞型A B CaXz 8.36 5.0 0 6.10J 1.10 1 .27 1.27表3双面双瓦楞纸箱的凯里卡特常数常数楞型AA BB CC AB BC ACaXz 16.72 10.00 12.20 13.3 6 11.10 14.46J 0.94 1.08 1.091.01 1.08 1.02表4双面三瓦楞纸箱的凯里卡特常数楞型常数AAA BBB CCC ABA ACA BAB CAC BCB CBC ABCaXz 25.08 15.00 18.30 21.72 22.82 18.36 20.56 16.10 17.20 19.46J 0.89 1.02 1.03 0.93 0.94 0.98 0.981.02 1.02 0.98抗压强度是在瞬间动态作用下压坏纸箱时的负荷，而堆码强度是在持久静态作用下纸箱能承受的负荷。
抗压强度比堆码强度大得多，二者之间存在一个比例关系，这一比值K就是安全系数。
即K＝CT/ST安全系数取决于堆码时间、堆码尺寸、印刷开孔状况、产品价值、环境条件、装卸与搬运次数以及工作态度等。
一般用下式计算：K＝l/【（1－α）（1－β）（1－γ）（1－δ）……】式中，α、β、γ、δ等分别表示生产工艺和使用条件等因素影响导致瓦楞纸箱抗压强度得降低率。
根据经验，对易碎的、贵重的物品，安全系数取得较高，如8.0～11.0；一般的物品，安全系数定为3.0～4.0；低档的物品，安全系数较低，一般取1.5～2.5即可。
8. 含水率（Moisture）含水率是指瓦楞纸板和纸箱的水分含量，单位％。
瓦楞纸板和纸箱的含水率受环境的温度与湿度影响，一般情况下，其水分含量在5.0％～25.0％。
含水率的变化造成瓦楞纸板和纸箱强度发生复杂的变化，有资料表明：含水率为60.％（此环境相对湿度为40％RH）的瓦楞纸板或纸箱在相对湿度为80％RH的环境长久放置，其含水率变成14.0％；再把它长久放置在相对湿度为40％RH的环境下，最后测得其含水率为6.5％～7.0％。
为什么会这样呢？这是因为纸材内部的毛细管结构造成瓦楞纸板和纸箱得水容易失水难，由此还导致瓦楞纸板和纸箱得尺寸发生微小得变化。
这种现象被称为“滞后”。
又有资料表明：当含水率为6.0％～7.0％时（此时环境相对湿度为40％RH），瓦楞纸板得耐破强度最大；当含水率为10.0％～12.0％时（此时环境相对湿度为65％RH），瓦楞纸板得戳穿强度最大、边压强度和抗压强度随含水率得增加而减少，一般地说，含水率每增加1.0％，边压强度和抗压强度则减少6％～9％，可用公式表示成：P＝（1－X）M－M0P0式中 P0——含水率为M0时的边压强度（抗压强度）P——含水率为M时的边压强度（抗压强度）X——含水率每变化1.0％时边压强度和抗压强度的变化率，一般取8.0％～9.0％。
《美国军用手册》日本《工业包装技术资料》。
