4水闸设计

合集下载

水闸设计

水闸设计
' p s s
流量 Q(m3 / s) 下游水深H 上游水深 hs 1490 1650 1806 1.76 2.07 2.38 3.25 3.47 3.67
单宽流量 12.41 13.75 15.05
qs
上、下游 海漫长度L p 水位差 H ' 1.49 1.4 1.29 46.7 48.4 49.6
则为淹没出流,列表计算
表 2 流态判别
流量Q(m3/s) 下游水深hs(m)
H 0 (m)
Hs 0.8H 0
流态
设计流量2010
校核流量2265
2.76
3.21
4.11
4.43


非淹没出流
非淹没出流

(3)、闸孔总净宽计算 计算结果列入下表 表 3 闸孔总净宽计算
流量Q (m3/s) 下游水深 hs(m) 总净宽
1.05 消力池出口流速系数: ' 0.95 水跃淹没系数:
消力池长度:L 4m 0
P 1 0.25H 0 H 0
" Lj 6.9 hc hc


L L0 L j
其中:
m 0.385 , H0 1.61m ,由于本水闸为无坎宽顶堰,P1 d 。
冲刷变形;具有一定的透水性,以便使渗水自由流出,降低扬压力;表面具有一 定的粗糙度,以利进一步消除余能。 所以选择在海漫的起始段为10米长的浆砌石水平段,因为浆砌石的抗冲性能 较好,其顶面高程与护坦齐平。后45米做成坡度为1:15的干砌石段,以使水流 均匀扩散,调整流速分布,保护河床不受冲刷。海漫厚度为0.5米,下面铺设 15cm的砂垫层。如下图所示
由于
L0 / S0 5时:Te 0.5L0

水闸设计要点及方法总结

水闸设计要点及方法总结

水闸设计要点及方法总结水闸设计是指根据特定的河流、湖泊或水库等水系统,设计并安装防洪、调节水位的设施。

水闸设计是水利工程设计的重要部分,合理的水闸设计能够提高水闸的性能和安全性,保护周边环境和人民生命财产安全。

下面将从水闸设计的要点和方法两个方面进行总结。

一、水闸设计的要点1.考虑上下游水位差:水闸设计的首要考虑因素是上下游水位的差异。

根据具体情况选择合适的闸门类型和数量,以及合理的开启方式,确保水闸能够有效地控制水位。

2.考虑水流量及泥沙量:在水闸设计中,需要考虑水流量的大小和泥沙量的变化。

根据不同的水流量和泥沙量,选择合适的闸门尺寸和形式,以及合理的布置方式,以保证水闸的正常运行和防止淤积现象的发生。

3.考虑水闸的稳定性:水闸设计中需要考虑水闸的稳定性,即在不同水位下,水闸是否能够稳定地承受水压力的作用。

设计时应充分考虑水闸的结构形式、材料选择和加强措施,以提高水闸的稳定性和安全性。

4.考虑水闸的可操作性:水闸设计中需要考虑操作人员对水闸的操作和维护是否便捷。

合理的闸门布置和控制机构设置可以减少操作人员的劳动强度,提高水闸的可操作性和可靠性。

5.考虑环境影响:水闸设计中需要考虑水闸对周边环境的影响。

合理的水闸设计可以减小水闸运行时的噪音和振动,减少对周边建筑物和人民的影响。

二、水闸设计的方法1.综合考虑水位变化:在水闸设计中,需要对上下游的水位变化进行全面的分析和研究。

通过水位站的观测数据和数学模型的建立,预测不同季节和不同天气条件下的水位变化趋势,以确定水闸的设计水位范围。

2.水流与泥沙运动分析:在水闸设计中,需要对水流的速度和方向进行分析,并确定闸门合适的开启方式和布置方式,以防止水流速度过大或方向变化过快导致的水闸受损。

同时,对水流中的泥沙进行分析,根据不同的泥沙悬浮情况确定闸门的尺寸和形式。

3.结构稳定性计算:在水闸设计中,需要进行结构稳定性的计算,即分析水流和水压力对水闸结构的影响,并通过计算确定合适的结构形式、材料选择和加固措施。

水闸设计规范

水闸设计规范

水闸设计规范水闸是一种用于控制水流的水工结构,广泛应用于河流、水库、灌溉渠道等水利工程中。

水闸的设计规范旨在确保水闸的安全可靠运行,保护周边环境,提供有效的水利调度和灌溉功能。

以下是水闸设计规范的主要内容:一、设计依据和要求:1. 设计应符合国家有关水利工程设计的规范和标准,如《水闸工程设计规范》等。

2. 设计要求结构合理、技术可行、安全可靠、经济合理。

二、基本设计原则:1. 水闸应能在规定条件下实现控制水流的目的。

2. 水闸的结构应能满足各种工况下的荷载和变形要求。

3. 水闸设计应考虑易于操作和维护,并保证正常的水利调度。

4. 设计应考虑水闸的防冲刷和抗风、抗震能力。

5. 设计时应考虑水闸对环境的影响,保护生态环境和周边建筑物。

三、水闸类型和选型:1. 根据工程需要和实际情况选择合适的水闸类型,如引水闸、挡潮闸、泄洪闸等。

2. 水闸的选型应考虑工程的水文、水力条件和使用要求。

3. 水闸的尺寸和形状应适应工程需要和实际施工条件。

四、水闸结构设计:1. 设计水闸的材料应符合强度要求,耐久性和抗腐蚀能力应好。

2. 应考虑水闸在正常和非正常工况下的荷载和变形,确保结构稳定和安全。

3. 水闸的闸门应具有良好的密封性,灵活开闭,能够快速响应调度要求。

4. 设计应考虑水闸的排水、防冲刷和泄洪功能。

5. 水闸的决策系统应可靠、准确,确保水流控制的效果。

五、水闸施工和验收:1. 水闸的施工应按照设计要求进行,确保质量和安全。

2. 施工过程中应及时记录和处理施工问题,确保设计要求的实现。

3. 水闸竣工后,应进行验收,并检查主要结构和设备的性能和功能。

六、水闸运行和维护:1. 水闸应设有运行和维护规程,规定水闸的操作流程和维护要求。

2. 水闸的运行和维护人员应经过专业培训,熟悉水闸的结构和操作要点。

3. 定期对水闸进行巡视、检修和保养,确保水闸的正常运行和安全性能。

总之,水闸设计规范旨在确保水闸的安全可靠运行,提供有效的水利调度和灌溉功能。

学习分享-节制闸计算(个人整理)

学习分享-节制闸计算(个人整理)

1、工程等级划分及洪水标准根据《水闸设计规范》SL265-2001对工程规模的划分规定,确定本工程等别为IV 等,主要建筑物按4级设计,本设计确定防洪标准为20年一遇。

2、闸顶高程、闸门高程确定根据《水闸设计规范》,闸顶高程需根据水闸挡水和过水两种运用情况确定。

外江(西小江)设计洪水位为20年一遇高水位5.10m (钱清站),常水位为3.9m ;内河20年一遇设计洪水位5.38m (萧山站),常水位水位3.9m 。

2.1闸顶高程挡水运用情况闸顶高程需满足:闸顶高程≥正常蓄水位(或最高挡水位)+波浪计算高度+相应安全超高,泄水运用情况闸顶高程需满足:闸顶高程≥设计洪水位(或校核洪水位)+相应安全超高; ⑴波浪要素计算年最大风速v 0=22.5m/s 风区长度 D=80m 风区平均水深H m =3.9m根据SL265-2001规范规定,采用下列公式计算波浪要素:⎪⎪⎪⎭⎪⎪⎪⎬⎫⎪⎪⎪⎩⎪⎪⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛=7.02045.0207.020207.013.00018.07.013.0v gH th v gD th v gH th v gh m mm5.02009.13⎪⎪⎭⎫ ⎝⎛=v gh v gT m mmm m L H th gT L ππ222=计算得平均波高h m =0.11m平均波周期T m =1.49s 平均波长L m =3.46m本工程主要建筑级别为4级,波浪累计频率为p=10%, 由h m /H m =0.11/4.02≈0.0,故计算波高h p=5%=0.11×1.71=0.188m ⑵闸顶高程确定挡水工况:闸顶高程≥(正常蓄水位)或最高挡水位+波浪计算高度+相应安全超高外江常水位3.9m ,安全超高为0.3m外江20年一遇设计洪水位5.10m ,安全超高值0.2m 正常蓄水位情况闸顶高程:m d 388.430.0188.09.3=++=∇ 最高当水情况闸顶高程:m c 488.52.0188.01.5=++=∇ 泄水工况:闸顶高程≥设计洪水位+相应安全超高 内河设计洪水位5.38m ,安全超高值0.5m , 故:泄水工况闸顶高程:m d 88.550.038.5=+=∇ 即:取闸顶高程为m 0.6=∇。

水闸工程管理设计规范标准

水闸工程管理设计规范标准

水闸工程管理设计规作者:听海来源:监测人发表时间:2009-12-17 12:25 热点:96水闸工程管理设计规1 总则1.0.1 为水闸工程正常运用、保证工程安全和充分发挥工程效益,促进水闸管理正规化、规化,不断提高科学管理水平,特制定本规。

1.0.2 本规适用于平原区大、中型工程中的1、2、3级水闸设计,山区、丘陵区的泄水闸及平原区的4、5级水闸设计可参照使用。

1.0.3 水闸工程管理设计是水闸工程设计的组成部分,应与主体工程设计同步进行。

1.0.4 新建水闸的工程管理设计,必须根据有关规定,确定管理体制、机构设置和人员编制。

1.0.5 改建、扩建的水闸工程,应在现有管理基础上,按照本规的要求进行管理设计。

1.0.6 水闸工程管理设计,除执行本规外,还应执行现行国家颁布的有关技术标准。

1.0.7 水闸工程管理设计,应符合我国的国情,要安全可靠、经济合理、技术先进、管理方便。

应积极采用新技术、新材料、新设备。

2 管理围和保护围2.0.1 水闸工程管理设计应根据工程管理的需要,规划确定工程管理围和保护围。

2.0.2 水闸工程的管理围是水闸管理单位直接管理和使用的围,应包括:(1)水闸工程各组成部分的覆盖围。

包括上游引水渠、闸室、下游消能防冲工程和两岸联接建筑物。

(2)为保证工程安全,加固维修、美化环境等需要,在水闸工程建筑物覆盖围以外划出的一定围,其值可参照表2.0.2确定。

表2.0.2 水闸工程建筑物覆盖围以外的管理围┌────────────┬─────┬────┬────┬────┬────┐│建筑物等级│l │ 2 │ 3 │ 4 │ 5 │├────────────┼─────┼────┼────┼────┼────┤│水闸上、下游的宽度(m)│500~1000 │300~500│100~300│50~100 │50~100 │├────────────┼─────┼────┼────┼────┼────┤│水闸两侧的宽度(m)│100~200 │50~100 │30~50 │30~50 │30~50 │└────────────┴─────┴────┴────┴────┴────┘注: 1. 若1、2、3级水闸,其规模为中型,则管理围标准相应降低一级;若为小型则相应降低两级。

04.第四章-水闸

04.第四章-水闸
种型式。 (2)涵洞式水闸。
水闸修建在河、渠堤之下时,便成为涵洞式水闸。根 据水力条件的不同,可分为有压式和无压式两类。
(三)按过闸流量大小分类
大(1)型水闸。过闸流量大于5000m³/s。 大(2)型水闸。过闸流量1000~5000m³/s。 中型水闸。过闸流量为1000~100m³/s。 小(1)型水闸。过闸流量为20~100m³/s。 小(2)型水闸。过闸流量小于20m³/s。
建闸后,为便于行人或车马通行,通常也在 闸墩上设置交通桥。交通桥的位置应根据闸室稳 定及两岸交通连接的需要而定,一般布置在闸墩 的下游侧。
四、分缝与止水
(一)分缝方式与布置
除闸室本身分缝以外,凡是相邻结构荷重相 差悬殊或结构较长、面积较大的地方也要设缝分 开。
(二)止水设备
凡是具有防渗要求的缝中都应设置止水设备。 对止水设备的要求是:①应防渗可靠;②应能适 应混凝土收缩及地基不均匀沉降的变形;③应结 构简单,施工方便。
(2)节制闸。在河道上或渠道上建造,枯水期用以抬高水位满足上游 取水或航运的需要;洪水期控制下泄流量,保证下游河道安全。
(3)冲沙闸。主要建在多泥沙河道上,用于排除进水闸、节制闸前或 渠道淤积的泥沙,减少引水水流的含沙量。
(4)分洪闸。建于天然河道的一侧。用来将超过下游河道安全泄量的 洪水泄入湖泊、洼地等滞洪区,以削减洪峰保证下游河道安全。
四、水闸的等级划分和洪水标准
见书中表格。
第二节 水闸的孔口尺寸确定
一、底板型式选择
闸底板型式有宽顶堰和低实用堰两种。 (1)平底板宽顶堰具有结构简单、施工方便、有利于排 沙冲淤、泄流能力比较稳定等优点;其缺点是自由泄流时 流量系数小,闸后比较容易产生波状水跃。 (2)低实用堰有WES低堰、梯形堰和驼峰堰等型式,其 优点是自由泄流时流量系数较大,可缩短闸孔宽度和减小 闸门高度,并能拦截泥沙入渠;缺点是泄流能力受下游水 位变化的影响显著,当淹没度增加时,泄流能力急剧下降。

最新《水闸设计规范》条文说明

最新《水闸设计规范》条文说明

水闸设计规范(山区、丘陵区)条文说明目次1 范围 (134)4 总则 (135)5 闸址选择 (136)6 总体布置 (138)7 水力设计 (157)8 防渗排水设计 (164)9 结构设计 (170)10 防震抗震设计 (186)11 地基计算及处理设计 (190)1 范围本标准规定了水电工程山区、丘陵区水闸的闸址选择、枢纽布置、水力设计、防渗排水设计、结构计算、基础处理及监测设计等设计原则、技术要求和计算方法。

本次修订是在原《水闸设计规范(试行)》(SD133-84)的基础上,结合近二十多年来我国西部地区水电工程建设中水闸建设的实践经验而对原规范进行修订,其适用的范围主要是山区、丘陵区的水闸设计,平原地区的小型水闸可参照使用。

4 总则4.0.1 水闸是具有挡水、调节水位和引水、泄水作用的低水头水工建筑物,在发电、灌溉、供水、航运等方面应用十分广泛。

水电系统现行的《水闸设计规范》SD133-84(试行)自1984年12月31日颁布试行以来,在我国水电工程的水闸建设中发挥了重要作用,但是随着我国水电建设的发展,水闸的布置型式和结构型式不断创新,规模不断发展,在深厚土质地基上修建近40m高的水闸也相继出现。

由于多年来水闸设计和建设积累了丰富的经验,使我国水电工程水闸的设计、科研和施工方面有了长足的发展。

为使水闸设计更加符合技术先进、经济合理的要求,对《水闸设计规范》SD133-84(试行)进行修订。

原水闸规范所规定的适用范围为平原区大、中型工程中的1级、2级、3级水闸,山区、丘陵区的水闸设计只是参照使用;该规范编制所参照的很多都是我国平原区的工程,其挡水高度均在10m左右。

目前国内很多水电站的水闸都是修建在山区、丘陵区的河道上。

所以本标准修订的目的是为了适应山区、丘陵区水闸工程建设的需要,统一山区、丘陵区水闸设计标准和技术要求,进一步提高水闸设计水平,更全面的反映我国山区、丘陵区河流水闸设计的特点。

水闸1-4(new)

水闸1-4(new)

抗浮:
17
3.布置
(1)下挖式消力池、突槛式消力池和综合式消力池是底流式消 能的三种主要形式 。 (2)下挖式消力池与闸室底板之间直接用斜坡段连接即可,规 范规定消力池斜坡段坡度不应陡于1:4。 (3)倾斜段不宜设排水孔,护坦后部设铅直排水孔以降低池底 板渗透压力,并在该部位底面铺设反滤层。
18
三.辅助消能工 1.作用: (1)加大水流阻力; (2)加强水流紊动和撞击; (3)稳定水跃; (4)利于扩散水流 2.类型: 消力墩,池首坎,消力梁,散流墩等
19
四.上下游防护
1.闸下防冲设施: (a)海漫: 紧接护坦,进一步消除余能,调整流速分布, 达到不冲流速; 要求:抗冲、有一定柔性、表面粗糙、透水; 材料:浆砌石、干砌石; 长度:按经验公式计算。
河床土质 Ks 粉砂,细砂 14~13 中砂,粗砂, 粉质壤土 12~11 粉质粘土 10~9 坚硬粘土 8~7
堰流式闸孔 孔流式闸孔
10
三、 底板高程 除考虑运用条件外,还要考虑地质条件和经济要求。 ⒈运用条件: 底板高程低→q↑,底板上水深↑→闸室总宽度↓ 节制闸与河底齐平或略高;进水、分洪闸比河底略高 (防泥沙),排涝闸低。 ⒉经济要求: 底板高程低→q↑,底板上水深↑→闸室总宽度↓, 但增大闸身和两岸结构高度,消能防冲费用↑,泥 沙淤积。 ⒊地质条件:避免复杂地基处理;抗冲刷能力q
*规范: 《水闸设计规范》(SL265-2001) 《水闸施工规范》(SL27-91) 《水闸工程管理设计规范》(SL170-96) 《水闸技术管理规程》(SL75-94) 《水闸安全鉴定规定》(SL214-98)
9
第二节 水闸的孔口设计
一、 水闸孔口设计的主要内容 1.确定闸孔型式 2.拟定闸底板高程(即堰顶高程) 3.计算孔口尺寸及溢流前沿总宽 4.泄流能力验算 二 、水闸的闸孔型式(开敞式) 根据水流流态分 : 堰流式,孔流式

4-水闸设计

4-水闸设计

项目四水闸设计【教学目标】1、掌握水闸的工作特点及分类;熟悉水闸的设计标准、水闸设计规范;2、掌握闸孔口设计方法(1)了解闸孔类型的选择方法,(2)掌握水闸总净宽的计算方法及公式应用,(3)理解闸孔的分孔方法、单孔净宽、闸墩厚度拟定、分缝方法及有关构造规定等概念,(4)熟悉水闸的构造要求;3、培养学生绘制水闸横剖面的动手能力及空间想象能力。

【教学要求】知识要点能力目标权重水闸的类型与工作特点理解水闸的作用、分类、工作特点及组成。

5%水闸的孔口设计掌握闸址选择、水闸等级划分、闸孔形式的选择、闸底板高程的确定及闸孔宽度的确定。

15%水闸的消能放冲设计了解过闸水流的特点;理解消能防冲设计的条件;掌握底流消能共设计的内容与方法。

15%闸基渗流分析与防渗设计理解水闸地下轮廓的布置;掌握闸基渗流计算的方法;掌握防渗排水设施的布置。

15%闸室的布置与构造理解水闸闸室的组成、布置与构造要求。

10%水闸稳定分析及地基处理掌握闸室稳定分析的方法、荷载的计算及组合。

15%闸室的结构计算理解闸室结构计算的内容与方法。

10%水闸与两岸的连接建筑物理解水闸两岸的连接建筑物的作用与布置。

10%其他形式的水闸了解其他形式的水闸。

5%图4-1 广东省东莞石龙水闸实景引例某排水闸建筑物等级为2级,水闸设计排水流量72.2m3/s,相应闸上设计水位11.48m(内河涌),浪高0.5,闸下设计水位10.92m(外江)。

防洪水位16.89m (外江),浪高0.8,相应闸上水位10.85m (内河涌)。

排水渠为梯形断面,渠底宽为12m,底高程6.50m,,渠顶高程17.50m,两岸边坡均为1:2。

闸基持力层为粉质粘土,承载力为140kPa,渗透系数为1.8×10-5 cm/s 。

闸上无交通要求。

,该地区地震烈度为Ⅵ度。

设计该水闸。

知识点水闸设计应符合中华人民共和国行业标准SL265-2001 《水闸设计规范》和现行的有关标准的规定。

水闸设计八步骤,新手必备

水闸设计八步骤,新手必备

水闸设计八步骤,新手必备水闸功能与分类水闸是一种利用闸门挡水和泄水的低水头水工建筑物,多建于河道、渠系及水库、海、湖泊岸边。

按功能分类:(1)节制闸拦河或在渠道上建造,用于拦洪、调节水位、控制下泄流量。

河道上的节制闸又称拦河闸。

(2)进水闸又称取水闸、渠首闸。

建在河道、水库或湖泊的岸边,用以控制引水流量,以满足灌溉、发电或供水的需要。

(3)分洪闸常建于河道的一侧,用来将超过下游河道安全泄量的洪水泄入分洪区或分洪道。

(4)排水闸建于江河沿岸,用来排除内河或低洼地区对农作物有害的渍水。

(5)挡潮闸建在入海河口附近,涨潮时关闸,退潮时开闸泄水。

(6)冲沙闸(排沙闸)常建在进水闸一侧的河道上与节制闸并排布置或在引水渠内的进水闸旁。

其他还有排冰闸、排污闸等。

按闸室结构分:开敞式、胸墙式、涵洞式等。

水闸的组成(1)闸室包括闸门、闸墩、边墙、底板、胸墙、工作桥、交通桥、启闭机等。

(2)上游连接段包括两侧的翼墙、护坡、河床部分的铺盖。

(3)下游连接段包括护坦、海漫、防冲槽、两岸的翼墙、护坡等。

软土地基上水闸的工作特点(1)软土地基的压缩性大,承载力低,细砂易液化,抗冲能力差。

地基可能产生较大的沉降或沉降差,造成闸室倾斜,止水破坏,闸底板断裂,甚至破坏,引起水闸失事。

(2)水闸泄流时,土基的抗冲能力较低,可能引起水闸下游的冲刷。

(3)土基在渗流作用下,易发生渗透破坏。

水闸的设计步骤1.闸址选择壤土、中砂、粗砂和砂砾石适于作为水闸的地基。

尽量避免淤泥质土和粉、细砂地基。

2. 闸孔设计(1)堰型选择:宽顶堰、低实用堰(2)闸底板高程(3)闸孔的总净宽(4)闸室单孔宽度和闸室总宽度3.防渗、排水设计(1)防渗设施:构成地下轮廓的铺盖、板桩及齿墙(2)排水设施:铺设在护坦、海漫的底部、闸底板下游段的砂砾石层4.消能、防冲设计(1)消能:一般采用底流消能。

(2)海漫:消力池后接海漫。

要求表面有粗糙度,具有透水性,具有柔性。

水闸毕业设计--水闸设计

水闸毕业设计--水闸设计

—水闸设计说明书SLUICE DESIGN SPECIFICATION ·设计题目:水闸工程学院名称:专业名称:水利水电工程班级名称:》姓名:学号:指导教师:教师职称:年月日(目录一、设计任务------------------------------- 错误!未定义书签。

-二、设计基本资料-------------------------- 错误!未定义书签。

概述-------------------------------------- 错误!未定义书签。

防洪---------------------------------------------- 错误!未定义书签。

灌溉---------------------------------------------- 错误!未定义书签。

引水冲淤------------------------------------------ 错误!未定义书签。

规划数据 --------------------------------- 错误!未定义书签。

孔口设计水位、流量-------------------------------- 错误!未定义书签。

闸室稳定计算水位组合------------------------------ 错误!未定义书签。

》消能防冲设计水位组合------------------------------ 错误!未定义书签。

地质资料 --------------------------------- 错误!未定义书签。

闸基土工试验资料---------------------------------- 错误!未定义书签。

闸的设计标准 ----------------------------- 错误!未定义书签。

其它有关资料------------------------------ 错误!未定义书签。

闸上交通------------------------------------------ 错误!未定义书签。

水闸设计规范

水闸设计规范

中华人民共和国行业标准SL 265-2001水闸设计规范Desidn specification for sluice2001-02-28发布2001-04-01实施中华人民共和国水利部发布中华人民共和国行业标准水闸设计规范Desidn specification for sluiceSL 265-2001主编单位:江苏省水利勘测设计研究院批准部门:中华人民共和国水利部施行日期:2001年4月1日中华人民共和国水利部关于批准发布《水闸设计规范》SL 265-2001的通知水国科[2001]62号部直属各单位,各省,自治区,直辖市,计划单列市水利(水务)厅(局),新疆生产建设兵团水利局:根据部水利水电技术标准制定,修订计划,由水利水电规划设计总院主持,以江苏省水利勘测设计研究院为主编单位修订的《水闸设计规范》,经审查批准为水利行业标准,并予以发布.标准的名称和编号为:《水闸设计规范》SL 265-2001(代替SD133-84).本标准自2001年4月1日起实施.在实施过程中,请各单位注意总结经验,如有问题请函告主持部门,并由其负责解释.标准文本由中国水利水电出版社出版发行.二○○一年二月二十八日前言根据水利部水利水电规划设计总院水规设字(1995)0037号"关于开展《水闸设计规范》(SD133-84)修订工作的意见",水利部水利水电规划设计管理局水规局技[1997]7号"关于印发水利水电勘测设计技术标准修订工作会议有关文件的通知",对SD133-84,(以下简称原规范)进行修订.修订后的SL 265-2001《水闸设计规范》,(以下简称本规范)主要包括下列技术内容:---水闸的等级划分及洪水标准;---水闸的闸址选择和总体布置;---水闸的水力设计和防渗排水设计;---水闸的结构设计;---水闸的地基计算及处理设计;---水闸的观测设计等.对原规范进行修订的主要技术内容如下:---拓宽了原规范的适用范围,在各章节中增加了有关山区,丘陵区水闸及建于岩石地基上水闸设计的若干规定;---增加了有关水闸等级划分及洪水标准的规定;---对有关水闸闸址选择方面的规定内容进行了修改和增订;---增加了有关水闸枢纽布置的规定,并对有关水闸闸室结构,防渗排水设施,消能防冲设施和两岸连接结构等选型布置方面的规定内容进行了修改和增订(包括增加了闸室胸墙结构,冻胀土地基上和地震区的水闸结构,垂直防渗体和排水设施,大型多孔水闸消能防冲设施的选型布置等);---对有关水闸闸孔总净宽计算,消能防冲设施的设计计算和闸门控制运用方式的拟定等方面的规定内容进行了修改和增订(包括修改了以堰上水头为主要因素的闸孔总净宽计算公式和系数表,消力池深度和底板厚度的计算公式等,增加了以流速水头为主要因素的闸孔总净宽计算公式,上游护底首端的河床冲刷深度计算公式和跌坎面流式消能计算公式等);---对有关闸基渗透压力计算,闸基抗渗稳定性验算,滤层设计和永久缝止水设计等方面的规定内容进行了修改和增订(包括增加了岩石地基上水闸闸基防渗帷幕和排水孔设计的规定以及岩石地基上闸基渗透压力计算公式等);---对有关水闸荷载计算及组合,闸室和岸墙,翼墙的稳定计算,结构应力分析等方面的规定内容进行了修改和增订(包括修改了荷载类别及荷载组合表,闸室底板应力分析中对底板自重和边荷载的取值等,增加了水闸结构对材料的要求,土压力计算公式,岩石地基上闸室抗滑稳定计算公式,闸室检修时抗浮稳定计算公式和岩石地基上翼墙抗倾覆稳定计算公式等);---对有关岩土分类及其试验方法,水闸地基整体稳定计算,地基沉降计算和地基处理设计等方面的规定内容进行了修改和增订(包括修改了土的分类方法和水闸地基沉降计算公式等,增加了岩石分类方法,岩石与碎石土地基允许承载力指标,计算土质地基允许承载力的汉森公式,土质地基附加应力计算公式,岩石地基的处理方法和土质地基强力夯实处理方法等);---对有关水闸观测项目的设置,观测设施的布置,观测方法的拟定和整理分析观测资料的技术要求等方面的规定内容进行了修改和增订.本规范解释单位:水利部水利水电规划设计总院本规范主编单位:江苏省水利勘测设计研究院本规范参编单位:水利部四川水利水电勘测设计研究院本规范主要起草人:陈登毅张平易许宗喜吴明全袁文健目次1 总则2 水闸等级划分及洪水标准2.1 工程等别及建筑物级别2.2 洪水标准3 闸址选择4 总体布置4.1 枢纽布置4.2 闸室布置4.3 防渗排水布置4.4 消能防冲布置4.5 两岸联接布置5 水力设计6 防渗排水设计7 结构设计7.1 一般规定7.2 荷载计算及组合7.3 闸室稳定计算7.4 岸墙,翼墙稳定计算7.5 结构应力分析8 地基计算及处理设计8.1 一般规定8.2 地基整体稳定计算8.3 地基沉降计算8.4 地基处理设计9 观测设计附录A 闸孔总净宽计算附录B 消能防冲计算附录C 渗透压力计算附录D 土压力计算附录E 浪压力计算附录f 岩土分类附录G 土质地基划分附录H 地基允许承载力计算附录J 地基附加应力计算本规范的用词和用语说明1 总则1.0.1 为了适应水闸工程建设的需要,统一水闸设计标准和技术要求,提高水闸设计水平,做到技术先进,安全可靠,经济合理,实用耐久,管理方便,特制定本规范.1.0.2 本规范适用于新建,扩建的大,中型水闸设计.大,中型水闸的加固,改建设计以及小型水闸设计可参照使用.对于特殊重要的大型水闸设计,应进行专门研究.1.0.3 水闸设计应认真搜集和整理各项基本资料.选用的基本资料应准确可靠,满足设计要求.1.0.4 水闸设计应从实际出发,广泛吸取工程实践经验,进行必要的科学试验,积极采用新结构,新技术,新材料,新设备.1.0.5 水闸设计除应符合本规范外,尚应符合国家现行的有关标准的规定.2 水闸等级划分及洪水标准2.1 工程等别及建筑物级别2.1.1 平原区水闸枢纽工程应根据水闸最大过闸流量及其防护对象的重要性划分等别,其等别应按表2.1.1确定.规模巨大或在国民经济中占有特殊重要地位的水闸枢纽工程,其等别应经论证后报主管部门批准确定.注:当按表列最大过闸流量及防护对象重要性分别确定的等别不同时,工程等别应经综合分析确定.2.1.2 水闸枢纽中的水工建筑物应根据其所属枢纽工程等别,作用和重要性划分级别,其级别应按表2.1.2确定.表2.1.2 水闸枢纽建筑物级别划分永久性建筑物指枢纽工程运行期间使用的建筑物.主要建筑物指失事后将造成下游灾害或严重影响工程效益的建筑物.次要建筑物指失事后不致造成下游灾害或对工程效益影响不大并易于修复的建筑物.临时性建筑物指枢纽工程施工期间使用的建筑物.2.1.3 山区,丘陵区水利水电枢纽中的水闸,其级别可根据所属枢纽工程的等别及水闸自身的重要性按表2.1.2确定.山区,丘陵区水利水电枢纽工程等别应按国家现行的《水利水电工程等级划分及洪水标准》(SL 252-2000)的规定确定.2.1.4 灌排渠系上的水闸,其级别可按现行的GB50288-99《灌溉与排水工程设计规范》的规定确定.2.1.5 位于防洪(挡潮)堤上的水闸,其级别不得低于防洪(挡潮)堤的级别.2.1.6 对失事后造成巨大损失或严重影响,或采用实践经验较少的新型结构的2~5级主要建筑物,经论证并报主管部门批准后可提高一级设计;对失事后造成损失不大或影响较小的1~4级主要建筑物,经论证并报主管部门批准后可降低一级设计.2.2洪水标准2.2.1 平原区水闸的洪水标准应根据所在河流流域防洪规划规定的防洪任务,以近期防洪目标为主,并考虑远景发展要求,按表2.2.1所列标准综合分析确定.2.2.2 挡潮闸的设计潮水标准应按表2.2.2确定.兼有排涝任务的挡潮闸,其设计排涝标准可按表2.2.4确定.表2.2.2 挡潮闸设计潮水标准注:若确定的设计潮水位低于当地历史最高潮水位时,应以当地历史最高潮水位作为校核潮水标准.2.2.3 山区,丘陵区水利水电枢纽中的水闸,其洪水标准应与所属枢纽中永久性建筑物的洪水标准一致.山区,丘陵区水利水电枢纽中永久性建筑物的洪水标准应按国家现行的SL 252-2000的规定确定.2.2.4 灌排渠系上的水闸,其洪水标准应按表2.2.4确定.表2.2.4 灌排渠系上的水闸设计洪水标准注:灌排渠系上的水闸校核洪水标准,可视具体情况和需要研究确定.2.2.5 位于防洪(挡潮)堤上的水闸,其防洪(挡潮)标准不得低于防洪(挡潮)堤的防洪(挡潮)标准.2.2.6 按本规范2.1.6条规定提高或降低一级设计的水闸,其洪水标准可按提高或降低后的级别确定.2.2.7 平原区水闸闸下消能防冲的洪水标准应与该水闸洪水标准一致,并应考虑泄放小于消能防冲设计洪水标准的流量时可能出现的不利情况.山区,丘陵区水闸闸下消能防冲设计洪水标准,可按表2.2.7确定,并应考虑泄放小于消能防冲设计洪水标准的流量时可能出现的不利情况.当泄放超过消能防冲设计洪水标准的流量时,允许消能防冲设施出现局部破坏,但必须不危及水闸闸室安全,且易于修复,不致长期影响工程运行.2.2.8 4,5级临时性建筑物的洪水标准应根据其结构类别按表2.2.8的规定幅度,结合风险度综合分析合理选定.对失事后果严重的重要工程,应考虑遭遇超标准洪水的应急措施.3 闸址选择3.0.1 闸址应根据水闸的功能,特点和运用要求,综合考虑地形,地质,水流,潮汐,泥沙,冻土,冰情,施工,管理,周围环境等因素,经技术经济比较后选定.3.0.2 闸址宜选择在地形开阔,岸坡稳定,岩土坚实和地下水水位较低的地点.闸址宜优先选用地质条件良好的天然地基,避免采用人工处理地基.3.0.3 节制闸或泄洪闸闸址宜选择在河道顺直,河势相对稳定的河段,经技术经济比较后也可选择在弯曲河段裁弯取直的新开河道上.3.0.4 进水闸,分水闸或分洪闸闸址宜选择在河岸基本稳定的顺直河段或弯道凹岸顶点稍偏下游处,但分洪闸闸址不宜选择在险工堤段和被保护重要城镇的下游堤段.3.0.5 排水闸(排涝闸)或泄水闸(退水闸)闸址宜选择在地势低洼,出水通畅处,排水闸(排涝闸)闸址且宜选择在靠近主要涝区和容泄区的老堤堤线上.3.0.6 挡潮闸闸址宜选择在岸线和岸坡稳定的潮汐河口附近,且闸址泓滩冲淤变化较小,上游河道有足够的蓄水容积的地点.3.0.7 若在多支流汇合口下游河道上建闸,选定的闸址与汇合口之间宜有一定的距离.3.0.8 若在平原河网地区交叉河口附近建闸,选定的闸址宜在距离交叉河口较远处.3.0.9 若在铁路桥或Ⅰ,Ⅱ级公路桥附近建闸,选定的闸址与铁路桥或Ⅰ,Ⅱ级公路桥的距离不宜太近.3.0.10 选择闸址应考虑材料来源,对外交通,施工导流,场地布置,基坑排水,施工水电供应等条件.3.0.11 选择闸址应考虑水闸建成后工程管理维修和防汛抢险等条件.3.0.12 选择闸址还应考虑下列要求:---占用土地及拆迁房屋少;---尽量利用周围已有公路,航运,动力,通信等公用设施;---有利于绿化,净化,美化环境和生态环境保护;---有利于开展综合经营.4 总体布置4.1 枢纽布置4.1.1 水闸枢纽布置应根据闸址地形,地质,水流等条件以及该枢纽中各建筑物的功能,特点,运用要求等确定,做到紧凑合理,协调美观,组成整体效益最大的有机联合体.4.1.2 节制闸或泄洪闸的轴线宜与河道中心线正交,其上,下游河道直线段长度不宜小于5倍水闸进口处水面宽度.位于弯曲河段的泄洪闸,宜布置在河道深泓部位.4.1.3 进水闸或分水闸的中心线与河(渠)道中心线的交角不宜超过30°,其上游引河(渠)长度不宜过长.位于弯曲河(渠)段的进水闸或分水闸,宜布置在靠近河(渠)道深泓的岸边.分洪闸的中心线宜正对河道主流方向.4.1.4 排水闸或泄水闸的中心线与河(渠)道中心线的交角不宜超过60°,其下游引河(渠)宜短而直,引河(渠)轴线方向宜避开常年大风向.4.1.5 滨湖水闸的轴线宜与上游来水方向正交.当上,下游水面较宽阔时,可根据需要设一定长度的导水堤.4.1.6 水闸枢纽中的船闸,泵站或水电站宜靠岸布置,但船闸不宜与泵站或水电站布置在同一岸侧.船闸,泵站或水电站与水闸的相对位置,应能保证满足水闸通畅泄水及各建筑物安全运行的要求.4.1.7 多泥沙河流上的水闸枢纽,应在进水闸进水口或其他取水建筑物取水口的相邻位置设冲沙闸(排沙闸)或泄洪冲沙闸,并应注意解决进水闸进水口或其他取水建筑物取水口处可能产生的泥沙淤堵问题.4.1.8 上,下游平水机会较多,且有一般通航要求的水闸,可设置通航孔.通航孔位置应根据过闸安全和管理方便的原则确定,但不宜紧靠泵站或水电站.4.1.9 上,下游水位差不大,且有一般过木要求的水闸,可设置过木孔或在岸边设过木道.过木孔或岸边过木道位置应根据水流条件和漂木特点确定,但不宜紧靠泵站或水电站.4.1.10 经常有水流下泄,且有过鱼要求的水闸,可结合岸墙,翼墙的布置设置鱼道.鱼道下泄水流宜与河道水流斜交,其出口位置不宜紧靠泄洪闸.4.1.11 平原区上游有余水可以利用,且有发电要求的水闸,可结合岸墙,翼墙的布置设置小型水力发电机组或在边闸孔内设置可移式发电装置.4.1.12 水流流态复杂的大型水闸枢纽布置,应经水工模型试验验证.模型试验范围应包括水闸上,下游可能产生冲淤的河段.4.2 闸室布置4.2.1 水闸闸室布置应根据水闸挡水,泄水条件和运行要求,结合考虑地形,地质等因素,做到结构安全可靠,布置紧凑合理,施工方便,运用灵活,经济美观.4.2.2 闸室结构可根据泄流特点和运行要求,选用开敞式,胸墙式,涵洞式或双层式等结构型式.整个闸室结构的重心应尽可能与闸室底板中心相接近,且偏高水位一侧.1 闸槛高程较高,挡水高度较小的水闸,可采用开敞式;泄洪闸或分洪闸宜采用开敞式;有排冰,过木或通航要求的水闸,应采用开敞式.2 闸槛高程较低,挡水高度较大的水闸,可采用胸墙式或涵洞式;挡水水位高于泄水运用水位,或闸上水位变幅较大,且有限制过闸单宽流量要求的水闸,也可采用胸墙式或涵洞式.3 要求面层溢流和底层泄流的水闸,可采用双层式;软弱地基上的水闸,也可采用双层式.4.2.3 开敞式闸室结构可根据地基条件及受力情况等选用整体式或分离式.涵洞式和双层式闸室结构不宜采用分离式.4.2.4 水闸闸顶高程应根据挡水和泄水两种运用情况确定.挡水时,闸顶高程不应低于水闸正常蓄水位(或最高挡水位)加波浪计算高度与相应安全超高值之和;泄水时,闸顶高程不应低于设计洪水位(或校核洪水位)与相应安全超高值之和.水闸安全超高下限值见表4.2.4.表4.2.4 水闸安全超高下限值(m)位于防洪(挡潮)堤上的水闸,其闸顶高程不得低于防洪(挡潮)堤堤顶高程.闸顶高程的确定,还应考虑下列因素:---软弱地基上闸基沉降的影响;---多泥沙河流上,下游河道变化引起水位升高或降低的影响;---防洪(挡潮)堤上水闸两侧堤顶可能加高的影响等.4.2.5 闸槛高程应根据河(渠)底高程,水流,泥沙,闸址地形,地质,闸的施工,运行等条件,结合选用的堰型,门型及闸孔总净宽等,经技术经济比较确定.建造在复式河床上的水闸,当闸基为岩石或坚硬的粘性土时,可选用高,低闸槛的布置型式,但必须妥善布置防渗排水设施.4.2.6 闸孔总净宽应根据泄流特点,下游河床地质条件和安全泄流的要求,结合闸孔孔径和孔数的选用,经技术经济比较后确定.4.2.7 闸孔孔径应根据闸的地基条件,运用要求,闸门结构型式,启闭机容量,以及闸门的制作,运输,安装等因素,进行综合分析确定.选用的闸孔孔径应符合国家现行的(SL 74-95)《水利水电工程钢闸门设计规范》所规定的闸门孔口尺寸系列标准.闸孔孔数少于8孔时,宜采用单数孔.4.2.8 闸室底板型式应根据地基,泄流等条件选用平底板,低堰底板或折线底板.1 一般情况下,闸室底板宜采用平底板;在松软地基上且荷载较大时,也可采用箱式平底板.2 当需要限制单宽流量而闸底建基高程不能抬高,或因地基表层松软需要降低闸底建基高程,或在多泥沙河流上有拦沙要求时,可采用低堰底板.3 在坚实或中等坚实地基上,当闸室高度不大,但上,下游河(渠)底高差较大时,可采用折线底板,其后部可作为消力池的一部分.4.2.9 闸室底板厚度应根据闸室地基条件,作用荷载及闸孔净宽等因素,经计算并结合构造要求确定.4.2.10 闸室底板顺水流向长度应根据闸室地基条件和结构布置要求,以满足闸室整体稳定和地基允许承载力为原则,进行综合分析确定.4.2.11 闸室结构垂直水流向分段长度(即顺水流向永久缝的缝距)应根据闸室地基条件和结构构造特点,结合考虑采用的施工方法和措施确定.对坚实地基上或采用桩基的水闸,可在闸室底板上或闸墩中间设缝分段;对软弱地基上或地震区的水闸,宜在闸墩中间设缝分段.岩基上的分段长度不宜超过20m,土基上的分段长度不宜超过35m.当分段长度超过本条规定数值时,宜作技术论证.永久缝的构造型式可采用铅直贯通缝,斜搭接缝或齿形搭接缝,缝宽可采用2~3cm.4.2.12 闸墩结构型式应根据闸室结构抗滑稳定性和闸墩纵向刚度要求确定,一般宜采用实体式.闸墩的外形轮廓设计应能满足过闸水流平顺,侧向收缩小,过流能力大的要求.上游墩头可采用半圆形,下游墩头宜采用流线形.4.2.13 闸墩厚度应根据闸孔孔径,受力条件,结构构造要求和施工方法等确定.平面闸门闸墩门槽处最小厚度不宜小于0.4m.4.2.14 工作闸门门槽应设在闸墩水流较平顺部位,其宽深比宜取1.6~1.8.根据管理维修需要设置的检修闸门门槽,其与工作闸门门槽之间的净距离不宜小于1.5m. 当设有两道检修闸门门槽时,闸墩和底板必须满足检修期的结构强度要求.4.2.15 边闸墩的选型布置应符合本规范 4.2.12~4.2.14条的规定.兼作岸墙的边闸墩还应考虑承受侧向土压力的作用,其厚度应根据结构抗滑稳定性和结构强度的需要计算确定.4.2.16 闸门结构的选型布置应根据其受力情况,控制运用要求,制作,运输,安装,维修条件等,结合闸室结构布置合理选定.1 挡水高度和闸孔孔径均较大,需由闸门控制泄水的水闸宜采用弧形闸门.2 当永久缝设置在闸室底板上时,宜采用平面闸门;如采用弧形闸门时,必须考虑闸墩间可能产生的不均匀沉降对闸门强度,止水和启闭的影响.3 受涌浪或风浪冲击力较大的挡潮闸,宜采用平面闸门,且闸门面板宜布置在迎潮侧.4 有排冰或过木要求的水闸,宜采用平面闸门或下卧式弧形闸门;多泥沙河流上的水闸,不宜采用下卧式弧形闸门.5 有通航或抗震要求的水闸,宜采用升卧式平面闸门或双扉式平面闸门.6 检修闸门应采用平面闸门或叠梁式闸门.4.2.17 露顶式闸门顶部应在可能出现的最高挡水位以上有0.3~0.5m的超高.4.2.18 启闭机型式可根据门型,尺寸及其运用条件等因素选定.选用启闭机的启闭力应等于或大于计算启闭力,同时应符合国家现行的SL 41-93《水利水电工程启闭机设计规范》所规定的启闭机系列标准.当多孔闸门启闭频繁或要求短时间内全部均匀开启时,每孔应设一台固定式启闭机.4.2.19 闸室胸墙结构可根据闸孔孔径大小和泄水要求选用板式或板梁式.孔径小于或等于6m时可采用板式,孔径大于6m时宜采用板梁式.胸墙顶宜与闸顶齐平.胸墙底高程应根据孔口泄流量要求计算确定.胸墙上游面底部宜做成流线形.胸墙厚度应根据受力条件和边界支承情况计算确定.对于受风浪冲击力较大的水闸,胸墙上应留有足够的排气孔.胸墙与闸墩的连接方式可根据闸室地基,温度变化条件,闸室结构横向刚度和构造要求等采用简支式或固支式.当永久缝设置在底板上时,不应采用固支式.4.2.20 闸室上部工作桥,检修便桥,交通桥可根据闸孔孔径,闸门启闭机型式及容量,设计荷载标准等分别选用板式,梁板式或板拱式,其与闸墩的连接型式应与底板分缝位置及胸墙支承型式统一考虑.有条件时,可采用预制构件,现场吊装.工作桥的支承结构可根据其高度及纵向刚度选用实体式或刚架式.工作桥,检修便桥和交通桥的梁(板)底高程均应高出最高洪水位0.5m以上;若有流冰,应高出流冰面以上0.2m.4.2.21 松软地基上的水闸结构选型布置尚应符合下列要求:1 闸室结构布置匀称,重量轻,整体性强,刚度大;2 相邻分部工程的基底压力差小;3 选用耐久,能适应较大不均匀沉降的止水型式和材料;4 适当增加底板长度和埋置深度.4.2.22 冻胀性地基上水闸结构选型布置尚应符合下列要求:1 闸室结构整体性强,刚度大;2 Ⅲ级冻涨土地基上的1,2,3级水闸和Ⅳ,Ⅴ级冻涨土地基上的各级水闸,其基础埋深不小于基础设计冻深;3 在满足地基承载力要求的情况下,减小闸室底部与冻涨土的接触面积;4 在满足防渗,防冲和水流衔接条件的情况下,缩短进出口长度;5 适当减小冬季暴露的大,中型水闸铺盖,消力池底板等底部结构的分块尺寸.4.2.23 地震区水闸结构选型布置尚应符合下列要求:1 闸室结构布置匀称,重量轻,整体性强,刚度大;2 降低工作桥排架高度,减轻其顶部重量,并加强排架柱与闸墩和桥面结构的抗剪连接;3 在闸墩上分缝,并选用耐久,能适应较大变形的止水型式和材料;4 加强地基与闸室底板的连接,并采取有效的防渗措施;5 适当降低边墩(岸墙)后的填土高度,减少附加荷载;6 上游防渗铺盖采用混凝土结构,并适当布筋.4.3 防渗排水布置4.3.1 水闸防渗排水布置应根据闸基地质条件和水闸上,下游水位差等因素,结合闸室,消能防冲和两岸连接布置进行综合分析确定.4.3.2 均质土地基上的水闸闸基轮廓线应根据选用的防渗排水设施,经合理布置确定.在工程规划和可行性研究阶段,初步拟定的闸基防渗长度应满足公式(4.3.2)要求:L=CΔH (4.3.2)式中L---闸基防渗长度,即闸基轮廓线防渗部分水平段和垂直段长度的总和(m);ΔH---上,下游水位差(m);C---允许渗径系数值,见表4.3.2.当闸基设板桩时,可采用表4.3.2中所列规定值的小值.注:地基土分类见本规范附录f.4.3.3 当闸基为中壤土,轻壤土或重砂壤土时,闸室上游宜设置钢筋混凝土或粘土铺盖,或土工膜防渗铺盖,闸室下游护坦底部应设滤层.粘土铺盖的渗透系数应比地基土的渗透系数小100倍以上.4.3.4 当闸基为较薄的壤土层,其下卧层为深厚的相对透水层时,除应符合本规范4.3.3条的规定外,尚应验算覆盖土层抗渗,抗浮的稳定性.必要时可在闸室下游设置深入相对透水层的排水井或排水沟,并采取防止被淤堵的措施.4.3.5 当闸基为粉土,粉细砂,轻砂壤土或轻粉质砂壤土时,闸室上游宜采用铺盖和垂直防渗体(钢筋混凝土板桩,水泥砂浆帷幕,高压喷射灌浆帷幕,混凝土防渗墙,土工膜垂直防渗结构等)相结合的布置形式.垂直防渗体宜布置在闸室底板的上游端.在地震区粉细砂地基上,闸室底板下布置的垂直防渗体宜构成四周封闭的形式.粉土,粉细砂,轻砂壤土或轻粉质砂壤土地基除应保证渗流平均坡降和出逸坡降小于允许值外,在渗流出口处(包括两岸侧向渗流的出口处)必须设置级配良好的滤层.4.3.6 当闸基为较薄的砂性土层或砂砾石层,其下卧层为深厚的相对不透水层时,闸室底板上游端宜设置截水槽或防渗墙,闸室下游渗流出口处应设滤层.截水槽或防渗墙嵌入相对不透水层深度不应小于1.0m.。

水闸设计

水闸设计

水闸初步设计目录概述 (3)工程设计资料 (3)水利枢纽布置 (3)总体布置概 (3)水闸布置 (3)水闸设计 (4)闸孔型式和尺寸设计 (4)消能防冲设计 (6)防渗排水设计 (7)第四节闸室布置 (10)第五节水闸抗滑稳定计算 (12)第六节细部结构设计 (16)第七节上下翼墙设计 (17)第四章参考文献 (18)第一章概述第一节工程设计资料一、设计基本资料设计流量为s/m3,闸前设计水位为,闸后设计水位为,河床底高程。

多年平均最大风速为5m/s;风向:按垂直水闸横轴线考虑;吹程。

第二章水利枢纽布置第一节总体布置概述一、拟定枢纽建筑物等级根据《水利电力工程等级划分及洪水标准》(SL252—2000)第条及条确定本工程为五等小(一)型,本水闸级别为五等,所以主要建筑物按五等级别设计。

闸址的选择枢纽布置选择须考虑以下几点:1)闸址应选择在顺直河段,且较稳定的河岸;2)轴线附近地质条件因较好、河床稳定;3)闸址上游河道有足够的蓄水容积;4)交通方便、原料最好就近取材。

水闸布置水闸由闸室、上游连接段和下游连接段三部分组成。

一、闸室布置闸室是水闸挡水和泄水的主体部分,本设计的闸室包括:底板、闸门、胸墙、边墩(岸墙)、工作桥及交通桥。

底板是闸室的基础,见有防渗和防冲的作用,并保护地基免受泄水水流的冲刷,同时它又是水闸地下轮廓的主要组成部分,限制通过地基的渗透水流,减小地基渗透变形的可能性。

闸门是用来双向挡水和控制过闸流量。

胸墙是用来挡水以减小闸门高度的。

闸墩用以支撑闸门、工作桥、交通桥,把闸门传来的水压力和上部结构的重量以及菏载传布于地板。

工作桥用来安装启闭设备。

交通桥用来联系两岸交通。

二、防渗排水布置防渗设施主要有水平防渗和竖向防渗,水平防渗主要是指铺盖,竖向防渗有板桩及齿墙,而排水设施则是指铺设在消力池、浆砌石海漫底部或闸底板下游段起导渗作用的沙砾石层。

排水常于防滤层结合使用。

承受双向水头的水闸,其防渗排水布置应以水位差较大的一向为主,合理选择双向布置方式。

水闸设计计算

水闸设计计算

水闸设计计算-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、初步设计兴化闸为无坝引水进水闸,该枢纽主要由引水渠、防沙设施和进水闸组成,本次设计主要任务是确定兴化闸的型式、尺寸及枢纽布置方案;并进行水力计算、防渗排水设计、闸室布置与稳定计算、闸室底板结构设计等,绘出枢纽平面布置图及上下游立视图。

二、设计基本资料1. 概述兴化闸建在兴化镇以北的兴化渠上,闸址地理位置见图。

该闸的主要作用有:防洪:当兴化河水位较高时,关闸挡水,以防止兴化河水入侵兴化渠下游两岸农田,保护下游的农田和村镇。

灌溉:灌溉期引兴化河水北调,以灌溉兴化渠两岸的农田。

引水冲淤:在枯水季节,引兴化河水北上至下游的大成港,以冲淤保港。

河兴化镇闸址位置示意图(单位:m)2.规划数据兴化渠为人工渠道,其剖面尺寸如图所示。

渠底高程为,底宽,两岸边坡均为1:2。

该闸的主要设计组合有以下几方面:兴化渠剖面示意图(单位:m)孔口设计水位、流量根据规划要求,在灌溉期由兴化闸自流引兴化河水灌溉,引水流量为300m3/s,此时闸上游水位为,闸下游水位为;在冬季枯水季节由兴化闸自流引水送至下游大成港冲淤保港,引水流量为100m3/s,此时相应的闸上游水位为,下游为。

闸室稳定计算水位组合(1)设计情况:上游水位,浪高,下游水位。

(2)校核情况:上游水位,浪高,下游水位。

消能防冲设计水位组合(1)消能防冲的不利水位组合:引水流量为300m3/s,相应的上游水位,下游水位为。

(2)下游水位流量关系下游水位流量关系见表3. 地质资料闸基土质分布情况根据钻探报告,闸基土质分布情况见表根据土工试验资料,闸基持力层为坚硬粉质粘土,其内摩擦角ϕ=190,凝聚力C=;天然孔隙比e=,天然容重γ=m3,比重G=,变形模量E=4104⨯KPa;建闸所用回填土为砂壤土,其内摩擦角ϕ=260,凝聚力C=0,天然容重γ=18KN/m3;混凝土的弹性模量E h=710.32⨯KPa。

水闸设计方案说明

水闸设计方案说明

水闸设计方案说明1. 引言水闸是一种生态工程设施,用于控制水流、调节水位以及维护水体生态平衡。

本文档旨在详细说明水闸的设计方案,包括结构设计、材料选用、操作原理等方面的内容。

2. 设计目标本水闸设计方案的目标如下:•实现可靠性:保证水闸的正常运行,并在需要时能够及时进行维护和修复。

•提高效率:通过科学合理的设计,提高水闸的流量调节能力,降低阻力,减少能耗。

•考虑生态因素:在设计过程中充分考虑水闸对周围生态环境的影响,尽量减少对生物多样性的破坏。

3. 结构设计水闸的结构设计应考虑以下几个方面:3.1 闸门设计闸门是水闸的核心部分,用于控制水流和水位。

在设计闸门时,需要考虑以下因素:•闸门材料选择:闸门应采用耐腐蚀、耐磨损的材料,如不锈钢或钢筋混凝土,以保证长期使用不受损害。

•闸门结构设计:闸门的结构应简单紧凑,便于操作和维护。

同时,考虑到水流的冲击力,闸门应具备良好的抗压性能。

3.2 溢流设计溢流是水闸的一种重要功能,用于调节水位和防止水体溢出。

在设计溢流时,需要考虑以下因素:•溢流能力:根据需求确定溢流量,并通过合理的溢流结构设计来确保水体能够顺利溢出,以防止水位过高导致的灾害。

•溢流渠道设计:溢流渠道应具备良好的抗冲刷性能,以确保长期稳定运行。

3.3 其他结构设计除上述关键结构外,水闸的设计还应涉及其他部分,如闸室、导流装置等。

这些设计应根据具体情况进行合理规划,以确保水闸的正常运行。

4. 材料选用水闸的材料选用应根据实际情况进行选择,主要考虑以下几个方面:•耐腐蚀性能:水闸处于湿润环境中,因此材料应具备良好的耐腐蚀性能,避免因腐蚀导致结构损坏。

•强度和刚性:水闸需要承受水流的冲击力,材料应具备足够的强度和刚性,以保证结构的稳定性。

•经济性:在材料选择时,应综合考虑性能和造价的平衡,选择经济实用的材料。

5. 操作原理水闸的操作原理是通过闸门的开闭来控制水流和水位,实现调节功能。

一般来说,水闸的操作可以分为手动操作和自动化操作两种方式。

水闸设计方案

水闸设计方案

目录第No table of contents entries found.水闸设计第一、水力设计一、闸孔设计1、闸室结构型式:开敞式水闸2、孔口尺寸的肯定 (1)拟定闸孔尺寸 1)设计洪水情形:上游水深:m H 93.330.2223.26=-= 下游水深:m h s 76.230.2206.25=-= 过水断面面积:21.106193.3270m H b =⨯=⋅=ω 上游行近流速:s m Qv /89.11.106120100===ω有效水头:m g v H H 11.48.9289.193.322200=⨯+=+=α(其中0.1取α) 8.067.011.476.20<==H h s ,属于自由出流。

宽顶堰自由出流公式:2302H g Bm Q ε=,对于无坎宽顶堰385.0=m ,假设95.0=ε 即m Hg m QB 00.14911.48.92385.095.0201022323001=⨯⨯⨯⨯==ε2)校核洪水情形上游水深:m H 23.430.2253.26=-= 下游水深:m h s 21.330.2251.25=-=过水断面面积:21.114223.4270m H b =⨯=⋅=ω 上游行近流速:s m Qv /98.11.114222650===ω有效水头:m g v H H 33.48.9298.123.422200=⨯+=+=α(其中0.1取α)8.074.033.421.30<==H h s ,属于自由出流。

宽顶堰自由出流公式:2302H g Bm Q ε=,对于无坎宽顶堰385.0=m ,假设95.0=ε 即m Hg m QB 24.15533.48.92385.095.0226422323002=⨯⨯⨯⨯==ε比较1),2)的结果,0201B B <,可见引水浇灌是肯定孔口尺寸的控制尺寸,故闸孔净宽0B 宜采用较大值。

拟将闸孔分为11孔,取每孔净宽为,则闸孔实际总净宽m B 21.15511.14110=⨯=,为了减小闸孔总净宽,节省工程量,闸底板谊采用整体式平底板。

水闸毕业设计

水闸毕业设计

第一章总论第一节概述一、工程概况涡河发源于河南省中牟县境内,经开封、通许、尉氏、太康、鹿邑等县,在安徽省与惠济河汇合后流入淮河。

汇合口以上流域面积4200km2,涡河在鹿邑县境内属平原稳定型河流,河面宽约200m,深约7——10米。

因为河床下切较深,又无合适控制工程,雨季地表径流自由流走,而雨过天晴经常干旱,加之打井提水浇灌,使地下水位愈来愈低,严重影响两岸旳农业浇灌和人蓄用水。

为处理本地40万亩农田旳浇灌问题,上级同意旳规划拟定,在鹿邑县涡河上修建挡水枢纽工程。

本工程位于河南省鹿邑县城北约1Km,距汇合口18Km。

它是涡河梯级开发中最末一级工程,涡河闸控制流域面积4070Km2。

二、拦河闸任务涡河拦河闸所担负旳任务是正常情况下拦河截水,抬高水位,以利浇灌。

洪水时开闸泄水,以保安全。

本工程建成后,可利用河道一次蓄水800万m3,调蓄河水两岸沟塘,大量补给地下水,有利于进灌和人蓄用水,初步处理40万亩农田旳浇灌问题,并为工业生产提供足够旳水源,同步渔业、航运业旳发展,以及改善环境,美化城乡都是极为有利旳。

第二节基本资料一、地形资料闸址处系平原型河段,两岸地势平坦,地面高程约为40.00m左右。

河床坡降平缓,纵坡约为1/10000,河床平均标高约为30.0m,主槽宽度约为80—100m,河滩宽平,至复式河床横断面,河流比较顺直。

附闸址地形图一张(1/1000)二、地质资料(一)根据钻孔了解闸址地层属河流冲积相,河床部分地层属第四级蟓更新世Q3与第四纪全新世Q4旳层交错现象,闸址两岸地面高程均在43m 左右。

闸址处地层向下分布情况如下:1、重粉质壤土:分布在河床表面如下,深约3m。

2、细砂:分布在重粉质壤土如下(河床部分高程约在28.8m如下。

)3、中砂:分布在细砂层如下,在河床部分旳厚度约为5m左右。

4、重粉质壤土:分布在中砂层如下(深约22m如下)。

5、中粉质壤土:分布在重粉质壤土如下,厚度5—8m。

水闸设计步骤

水闸设计步骤
he ――闸门开度 计入行进流速的上游水深:
v 2 H0 H 2g
式中:
H ——上游水深; ——流速系数,取 1.00; v0 ——上游行进流速。
A. hs <0.9 时用下式计算过流能力: H0
Q mB
2g
H
3 0
/
2
hs >0.72 时,σ= 2.31 hs (1 hs )0.4 ; (《水闸设计规范》公式 A.0.1-6)
按迭代法计算 hc''
设 hc0 1.0m
式中:
hcn1
q 2 / 2g 2 T0 hcn
a T0 hcn
T0 H 0 d V02 / 2g
Fr2 q 2 ghc3
跃后水深:
0.25
hc"
hc 2
1 8Fr2
1
b1 b2
或根据 Fr2 值查表得共轭水深比1 ,则 hc" =1hc ;若 hc// >hs 则需设消力池。
时所需的闸孔总净宽小于初拟定的闸宽
综合以上引水情况和排水情况计算并考虑一定的安全储备确定 B=
六、验算闸孔过水能力
b0 4m, d z 1.0m,bb 3.66 2.5 0.5 8.65m
z
1
0.1711
b0
b0 dz
4
b0 b0 d z
b
1
b0
b0 dz /
2
bb
4
b0 b0 d z / 2 bb
地基容许承载力计算计算参数设计正向设计反向校核正向kpa第六章闸室底板结构计算一计算闸底板顺水流方向的地基反力表61地基反力汇总表地基反力设计正向设计反向校核正向max二计算不平衡剪力以胸墙与闸门之间的连接为界闸门的侧止水布置在上游侧分闸室为上下游段各自承担其分段内的上部结构重力和其他荷载计算不平衡剪力如表表62不平衡剪力计算表荷载名称设计正向上游段下游段小计上游段下游段小计底板胸墙交通桥工作桥便桥启闭机闸门排架合计水重力渗透压力地基反力不平衡力不平衡剪力表62

水闸工程管理设计规范标准

水闸工程管理设计规范标准

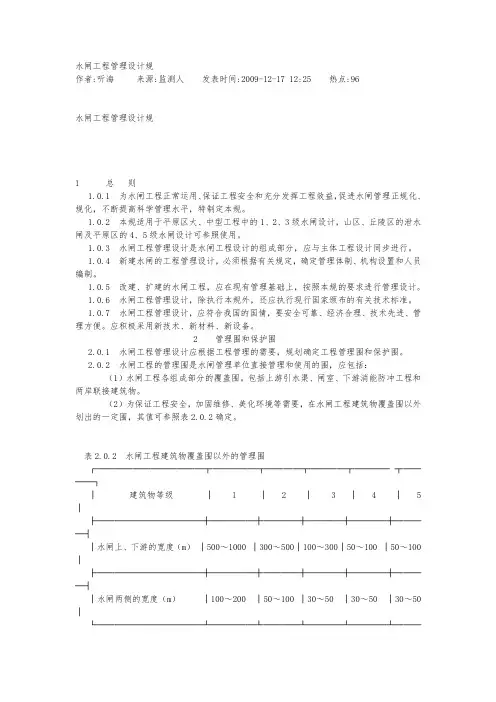

水闸工程管理设计规范作者:听海来源:监测人发表时间:2009-12-17 12:25 热点:96水闸工程管理设计规范1 总则1.0.1 为水闸工程正常运用、保证工程安全和充分发挥工程效益,促进水闸管理正规化、规范化,不断提高科学管理水平,特制定本规范。

1.0.2 本规范适用于平原区大、中型工程中的1、2、3级水闸设计,山区、丘陵区的泄水闸及平原区的4、5级水闸设计可参照使用。

1.0.3 水闸工程管理设计是水闸工程设计的组成部分,应与主体工程设计同步进行。

1.0.4 新建水闸的工程管理设计,必须根据有关规定,确定管理体制、机构设置和人员编制。

1.0.5 改建、扩建的水闸工程,应在现有管理基础上,按照本规范的要求进行管理设计。

1.0.6 水闸工程管理设计,除执行本规范外,还应执行现行国家颁布的有关技术标准。

1.0.7 水闸工程管理设计,应符合我国的国情,要安全可靠、经济合理、技术先进、管理方便。

应积极采用新技术、新材料、新设备。

2 管理范围和保护范围2.0.1 水闸工程管理设计应根据工程管理的需要,规划确定工程管理范围和保护范围。

2.0.2 水闸工程的管理范围是水闸管理单位直接管理和使用的范围,应包括:(1)水闸工程各组成部分的覆盖范围。

包括上游引水渠、闸室、下游消能防冲工程和两岸联接建筑物。

(2)为保证工程安全,加固维修、美化环境等需要,在水闸工程建筑物覆盖范围以外划出的一定范围,其值可参照表2.0.2确定。

表2.0.2 水闸工程建筑物覆盖范围以外的管理范围┌────────────┬─────┬────┬────┬────┬────┐│建筑物等级│l │ 2 │ 3 │ 4 │ 5 │├────────────┼─────┼────┼────┼────┼────┤│水闸上、下游的宽度(m)│500~1000 │300~500│100~300│50~100 │50~100 │├────────────┼─────┼────┼────┼────┼────┤│水闸两侧的宽度(m)│100~200 │50~100 │30~50 │30~50 │30~50 │└────────────┴─────┴────┴────┴────┴────┘注: 1. 若1、2、3级水闸,其规模为中型,则管理范围标准相应降低一级;若为小型则相应降低两级。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

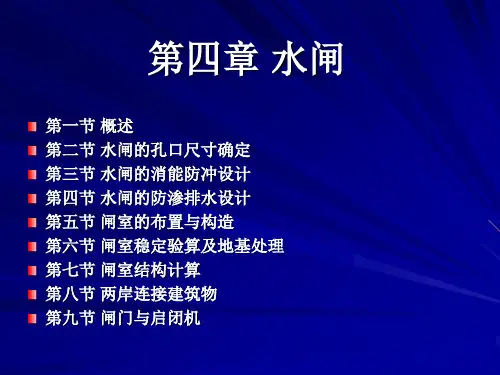

项目四水闸设计【教学目标】1、掌握水闸的工作特点及分类;熟悉水闸的设计标准、水闸设计规范;2、掌握闸孔口设计方法(1)了解闸孔类型的选择方法,(2)掌握水闸总净宽的计算方法及公式应用,(3)理解闸孔的分孔方法、单孔净宽、闸墩厚度拟定、分缝方法及有关构造规定等概念,(4)熟悉水闸的构造要求;3、培养学生绘制水闸横剖面的动手能力及空间想象能力。

【教学要求】图4-1 广东省东莞石龙水闸实景引例某排水闸建筑物等级为2级,水闸设计排水流量s,相应闸上设计水位(内河涌),浪高,闸下设计水位(外江)。

防洪水位(外江),浪高,相应闸上水位(内河涌)。

排水渠为梯形断面,渠底宽为12m,底高程,,渠顶高程,两岸边坡均为1:2。

闸基持力层为粉质粘土,承载力为140kPa,渗透系数为×10-5 cm/s 。

闸上无交通要求。

,该地区地震烈度为Ⅵ度。

设计该水闸。

知识点水闸设计应符合中华人民共和国行业标准SL265-2001 《水闸设计规范》和现行的有关标准的规定。

水闸设计的内容有:闸址选择,确定孔口形式和尺寸,防渗、排水设计,消能防冲设计,稳定计算,沉降校核和地基处理,选择两岸连接建筑物的形式和尺寸,结构设计等。

水闸设计应认真搜集和整理各项基本资料。

选用的基本资料应准确可靠,满足设计要求。

水闸设计所需要的各项基本资料主要包括闸址处的气象、水文、地形、地质、试验资料以及工程施工条件、运用要求,所在地区的生态环境、社会经济状况等。

【基本知识学习】水闸的类型与工作特点4.1.1 概述水闸是一种低水头建筑物,兼有挡水和泄水的作用,用以调节水位、控制流量,以满足水利事业的各种要求。

关闭闸门,可以拦洪、挡潮、蓄水抬高上游水位,以满足上游取水或通航的需要。

开启闸门,可以泄洪、排涝、冲沙、取水或根据下游用水的需要调节流量。

水闸在水利工程中的应用十分广泛,多建于河道、渠系、水库、湖泊及滨海地区。

中国修建水闸的历史悠久。

公元前598~前591年,楚令尹孙叔敖在今安徽省寿县建芍陂灌区时,即设五个闸门引水。

新中国成立以来,为防洪、排涝、灌溉、挡潮以及供水、发电等各种目的,修建了上千座大中型水闸和难以数计的小型涵闸,促进了工农业生产的不断发展,给国民经济带来了很大的效益,并积累了丰富的工程经验。

如长江葛洲坝枢纽的二江泄水闸,最大泄量为84000km3/s,位居中国首位,运行情况良好。

国际上修建水闸的技术也在不断发展和创新,如荷兰兴建的东斯海尔德挡潮闸,闸高53m,闸身净长3km,被誉为海上长城。

当前水闸的建设,正向形式多样化、结构轻型化、施工装配化、操作自动化和远动化方向发展。

4.1.2 水闸的类型水闸的种类很多,通常按其所承担的任务和闸室的结构形式来进行分类。

(一)按水闸所承担的任务分类1 节制闸(或拦河闸)拦河或在渠道上建造。

枯水期用以拦截河道,抬高水位,以利上游取水或航运要求;洪水期则开闸泄洪,控制下泄流量。

位于河道上的节制闸称为拦河闸,见图4-1。

2 进水闸建在河道、水库或湖泊的岸边,用来控制引水流量,以满足灌溉、发电或供水的需要。

进水闸又称取水闸或渠首闸,见图4 -2。

3 分洪闸常建于河道的一侧,用来将超过下游河道安全泄量的洪水泄入预定的湖泊、洼地,及时削减洪峰,保证下游河道的安全,见图4 -2。

4 排水闸常建于江河沿岸,外河水位上涨时关闸以防外水倒灌,外河水位下降时开闸排水,排除两岸低洼地区的涝渍。

该闸具有双向挡水,有时双向过流的特点,见图4 -2。

5挡潮闸建在入海河口附近,涨潮时关闸不使海水沿河上溯,退潮时开闸泄水。

挡潮闸具有双向挡水的特点,如图4-2所示。

此外,还有为排除泥沙、冰块、漂浮物等而设置的排沙闸、排冰闸、排污闸等。

图4-2 水闸的类型及位置示意图(二)按闸室结构型式分类1开敞式水闸开敞式水闸[图4- 3 (a)]当闸门全开时过闸水流通畅,适用于有泄洪、排冰、过木或排漂浮物等任务要求的水闸,节制闸、分洪闸常用这种形式。

2 胸墙式水闸胸墙式水闸[图4- 3 ( b)]和涵洞式水闸[图4 - 3 (c)],适用于闸上水位变幅较大或挡水位高于闸孔设计水位,即闸的孔径按低水位通过设计流量进行设计的情况。

胸墙式的闸室结构与开敞式基本相同,为了减少闸门和工作桥的高度或为控制下泄单宽流量而设胸墙代替部分闸门挡水,挡潮闸、进水闸、泄水闸常用这种形式。

如中国葛洲坝泄水闸采用12m×12m活动平板门胸墙,其下为12m×12m弧形工作门,以适应必要时宣泄大流量的需要。

3 涵洞式水闸涵洞式水闸[图4 - 3 (c)]又称封闭式水闸。

多用于穿堤引(排)水,闸室结构为封闭的涵洞,在进口或出口设闸门,洞顶填土与闸两侧堤顶平接即可作为路基而不需另设交通桥,排水闸多用这种形式。

涵内水流可以是有压的或者是无压的。

同胸墙式水闸一样,涵洞式水闸适用于闸上水位变幅较大或挡水位高于闸孔设计水位,即闸的孔径按低水位通过设计流量进行设计的情况。

图4-3 水闸的类型及位置示意图(a)开敞式;(b)胸墙式;(c)封闭式4.1.3 水闸的工作特点水闸既能挡水,又能泄水,且多修建在软土地基上,因而它在稳定、防渗、消能防冲及沉降等方面都有其自自身的特点。

1 稳定方面水闸关门挡水时,闸室将承受上下游水位差所产生的水平推力,使闸室有可能向下游滑动。

闸室的设计,须保证有足够的抗滑稳定性。

2 防渗方面在上下游水位差的作用下,水将从上游沿闸基和绕过两岸连接建筑物向下游渗透,产生渗透压力,对闸基和两岸连接建筑物的稳定不利,尤其是对建于土基上的水闸,由于土的抗渗稳定性差,有可能产生渗透变形,危及工程安全,故需综合考虑闸址地质条件、上下游水位差、闸室和两岸连接建筑物布置等因素,分别在闸室上下游设置完整的防渗和排水系统,确保闸基和两岸的抗渗稳定性。

3 消能防冲方面水闸开闸泄水时,在上、下游水位差的作用下,过闸水流往往具有较大的动能,流态也较复杂,而土质河床的抗冲能力较低,可能引起冲刷。

此外,水闸下游常出现波状水跃(图4-4)和折冲水流(图4-5),会进一步加剧对河床和两岸的淘刷。

因此,设计水闸除应保证闸室具有足够的过水能力外,还必须采取有效的消能防冲措施,以防止河道产生有害的冲刷。

图4-4 波状水跃图4-5 折冲水流4 沉降方面建于平原地区的水闸地基多为较松软的土基,承载力小,压缩性大,在水闸自重与外荷载作用下将会产生沉陷或不均匀沉陷,导致闸室或翼墙等下沉、倾斜,甚至引起结构断裂而不能正常工作。

为此,对闸室和翼墙等的结构形式、布置和基础尺寸的设计,需与地基条件相适应,尽量使地基受力均匀,并控制地基承载力在允许范围以内,必要时应对地基进行妥善处理。

对结构的强度和刚度需考虑地基不均匀沉陷的影响,并尽量减少相邻建筑物的不均匀沉陷。

4.1.4水闸等级划分及洪水标准(一)工程等别及建筑物级别平原区水闸枢纽工程应根据水闸最大过闸流量及其防护对象的重要性划分等别,其等别应按表4-1确定。

规模巨大或在国民经济中占有特殊重要地位的水闸枢纽工程,其等别应经论证后报主管部门批准确定。

表4-1 平原区水闸枢纽工程分等指标工程等别ⅠⅡⅢⅣⅤ规模大(1)型大(3)型中型小(1)型小(2)型注:当按表列最大过闸流量及防护对象重要性分别确定的等别不同时,工程等别应经综合分析确定。

水闸枢纽中的水工建筑物应根据其所属枢纽工程等别、作用和重要性划分级别,其级别应按表4-2确定。

表4-2 水闸枢纽建筑物级别划分山区、丘陵区水利水电枢纽中的水闸,其级别可根据所属枢纽工程的等别及水闸自身的重要性按表4-2确定。

山区、丘陵区水利水电枢纽工程等别应按国家现行的SL252-2000 《水利水电工程等级划分及洪水标准》的规定确定。

灌排渠系上的水闸,其级别可按现行的GB50288-99 《灌溉与排水工程设计规范》的规定确定。

对失事后造成巨大损失或严重影响,或采用实践经验较少的新型结构的2~5级主要建筑物,经论证并报主管部门批准后可提高一级设计;对失事后造成损失不大或影响较小的1~4级主要建筑物,经论证并报主管部门批准后可降低一级设计。

(二)洪水标准平原区水闸的洪水标准应根据所在河流流域防洪规划规定的防洪任务,以近期防洪目标为主,并考虑远景发展要求,按表4-3所列标准综合分析确定。

表4-3 平原区水闸洪水标准山区、丘陵区水利水电枢纽中的水闸,其洪水标准应与所属枢纽中永久性建筑物的洪水标准一致。

山区、丘陵区水利水电枢纽中永久性建筑物的洪水标准应按国家现行的SL252-2000的规定确定。

灌排渠系上的水闸,其洪水标准应按表4-4确定。

表4-4 灌排渠系上的水闸设计洪水标准注:灌排渠系上的水闸校核洪水标准,可视具体情况和需要研究确定。

平原区水闸闸下消能防冲的洪水标准应与该水闸洪水标准一致,并应考虑泄放小于消能防冲设计洪水标准的流量时可能出现的不利情况。

闸址选择和闸孔设计4.2.1闸址选择闸址选择关系到工程建设的成败和经济效益的发挥,是水闸设计中的一项重要内容。

应根据水闸所负担的任务和运用要求,综合考虑地形、地质、水流、泥沙、施工、管理和其他方面等因素,经过技术经济比较选定。

闸址一般设于水流平顺、河床及岸坡稳定、地基坚硬密实、抗渗稳定性好、场地开阔的河段。

由于各类水闸作用功能不一样,闸址选择时对不同的水闸有不同的要求。

节制闸或泄洪闸闸址宜选择在河道顺直、河势相对稳定的河段,经技术经济比较后可选择在弯曲河段裁弯取直的新开河道上。

进水闸、分水闸或分洪闸闸址宜选择在河岸基本稳定的顺直河段或弯道凹岸定点稍偏下游处。

但分洪闸闸址不宜选择在险工堤段和被保护重要城镇的下游堤段。

排水闸(排涝闸)或泄水闸(退水闸)闸址宜选择在地势低洼、出水通畅处,排水闸(排涝闸)闸址宜选择在靠近主要涝区和容泄区的老堤堤线上。

挡潮闸闸址宜选择在岸线和岸坡稳定的潮沙河口附近,且闸址泓滩中淤变化较小、上游河道有足够的蓄水容积的地点。

4.2.2水闸的组成水闸通常由上游连接段、闸室段和下游连接段三部分组成,如图4-6所示。

图4-6 水闸的组成1上游连搬i闸室J_下游连接段图5-3水闸的组成1一闸室底板; 2一闸墩; 3一胸墙; 4一闸门; 5一工作桥; 6一交通桥; 7一堤顶; 8一上游翼墙; 9一下游翼墙;10一护坦; 11-排水孔; 12消力坎; 13一海漫; 14一下游防冲槽; 15一上游防冲槽; 16一上游护底; 17一上、下游护坡(一)上游连接段上游连接段的主要作用是引导水流平稳地进入闸室,同时起防冲、防渗、挡土等作用。

上游连接段包括:在两岸设置的翼墙和护坡,在河床设置的防冲槽、护底及铺盖,用以引导水流平顺地进入闸室,保护两岸及河床免遭水流冲刷,并与闸室共同组成足够长度的渗径,确保渗透水流沿两岸和闸基的抗渗稳定性。
