电缆故障测试仪使用说明书
电缆故障测试仪说明书

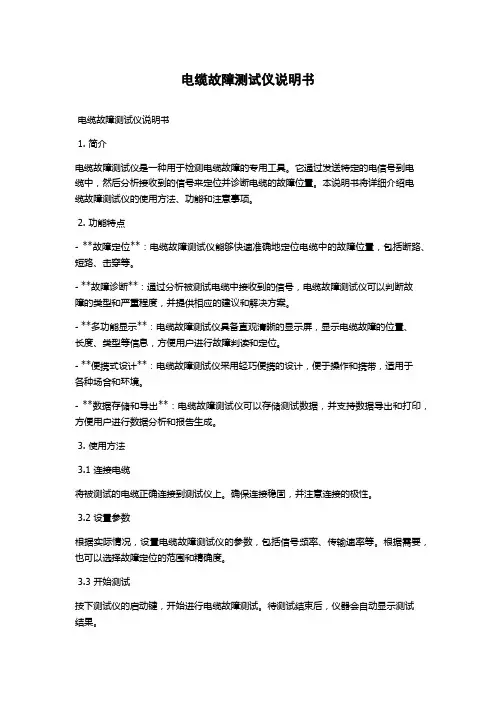

电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。
它通过发送特定的电信号到电缆中，然后分析接收到的信号来定位并诊断电缆的故障位置。
本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。
2. 功能特点- **故障定位**：电缆故障测试仪能够快速准确地定位电缆中的故障位置，包括断路、短路、击穿等。
- **故障诊断**：通过分析被测试电缆中接收到的信号，电缆故障测试仪可以判断故障的类型和严重程度，并提供相应的建议和解决方案。
- **多功能显示**：电缆故障测试仪具备直观清晰的显示屏，显示电缆故障的位置、长度、类型等信息，方便用户进行故障判读和定位。
- **便携式设计**：电缆故障测试仪采用轻巧便携的设计，便于操作和携带，适用于各种场合和环境。
- **数据存储和导出**：电缆故障测试仪可以存储测试数据，并支持数据导出和打印，方便用户进行数据分析和报告生成。
3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。
确保连接稳固，并注意连接的极性。
3.2 设置参数根据实际情况，设置电缆故障测试仪的参数，包括信号频率、传输速率等。
根据需要，也可以选择故障定位的范围和精确度。
3.3 开始测试按下测试仪的启动键，开始进行电缆故障测试。
待测试结束后，仪器会自动显示测试结果。
3.4 故障定位解读根据显示屏上的测试结果，判定故障的类型和位置。
在定位过程中，可以根据需要调整参数和重新进行测试。
3.5 数据存储与导出如需保存测试数据，可将数据存储到电缆故障测试仪内部存储器中。
也可通过USB接口将数据导出到电脑进行进一步分析和处理。
4. 注意事项- 在测试过程中，要确保被测试电缆与测试仪之间的连接牢固可靠，以免影响测试结果的准确性。
- 在测试前，请按照测试仪的要求进行正确的仪器设置，包括参数的选择和校准等。
- 使用电缆故障测试仪时，请阅读并遵守相关安全操作规范，以保证人身安全和设备的安全。
ML-10A电缆故障测试仪说明书

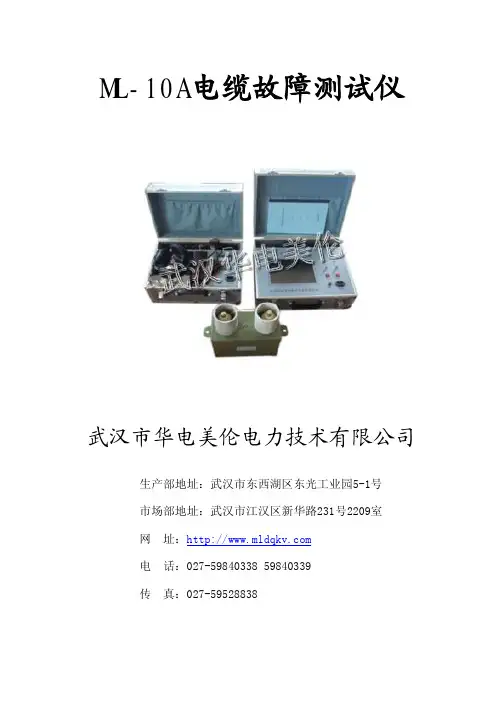

ML-10A电缆故障测试仪
武汉市华电美伦电力技术有限公司生产部地址：武汉市东西湖区东光工业园5-1号
市场部地址：武汉市江汉区新华路231号2209室
网址：
电话：027-******** 59840339
传真：************
目录
第一章技术说明 (2)
一、ML-10A智能电缆故障测试仪的技术特点 (2)
二、技术参数 (3)
三、仪器组成框图 (3)
四、测试原理 (4)
第二章仪器及附件介绍 (4)
一、检测仪工作界面 (5)
二、信号前置处理器 (5)
三、附件及高压测试电器介绍 (5)
第三章波速测定及介质预置 (6)
一、波形测定 (6)
二、介质预置 (7)
三、采样频率选择 (7)
第四章低压脉冲测试方式 (7)
一、低压脉冲法测试对象 (7)
二、低压脉冲法连线方法和操作步骤 (8)
第五章高压闪络测试法 (10)
一、高压闪络法测试对象 (10)
二、直流高压闪络法<直闪法>接线方法与操作步骤 (10)
三、冲击高压闪络法（冲闪法）连线方法与操作步骤 (12)
第六章定点仪技术说明及使用 (13)
一、用途 (13)
二、主要特点 (13)
三、技术指标及使用方法 (13)
注意事项 (15)。
电缆故障点测试仪

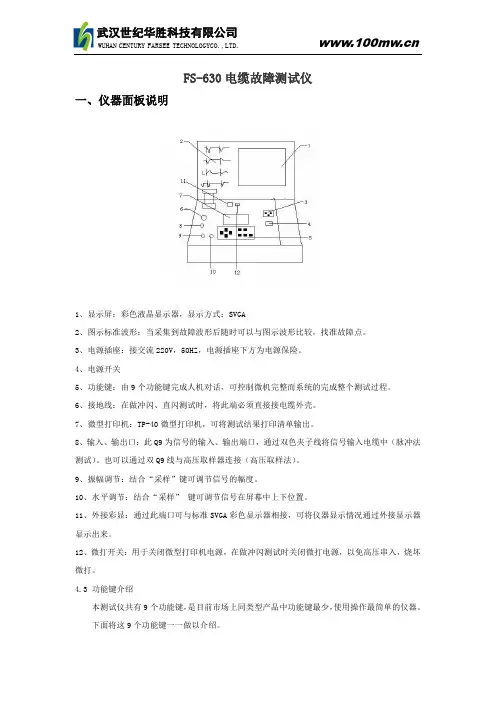

FS-630电缆故障测试仪一、仪器面板说明1、显示屏：彩色液晶显示器，显示方式：SVGA2、图示标准波形：当采集到故障波形后随时可以与图示波形比较，找准故障点。
3、电源插座：接交流220V，50HZ，电源插座下方为电源保险。
4、电源开关5、功能键：由9个功能键完成人机对话，可控制微机完整而系统的完成整个测试过程。
6、接地线：在做冲闪、直闪测试时，将此端必须直接接电缆外壳。
7、微型打印机：TP-40微型打印机，可将测试结果打印清单输出。
8、输入、输出口：此Q9为信号的输入、输出端口，通过双色夹子线将信号输入电缆中（脉冲法测试）。
也可以通过双Q9线与高压取样器连接（高压取样法）。
9、振幅调节：结合“采样”键可调节信号的幅度。
10、水平调节：结合“采样”键可调节信号在屏幕中上下位置。
11、外接彩显：通过此端口可与标准SVGA彩色显示器相接，可将仪器显示情况通过外接显示器显示出来。
12、微打开关：用于关闭微型打印机电源，在做冲闪测试时关闭微打电源，以免高压串入，烧坏微打。
4.3 功能键介绍本测试仪共有9个功能键，是目前市场上同类型产品中功能键最少，使用操作最简单的仪器。
下面将这9个功能键一一做以介绍。
采样键的优先权最高，在测试状态按下“采样”键仪器将进行一次数据采集过程。
同时将上一次采集数据重新刷新一次。
在“高压闪络”状态按下“采样”键，仪器将处于“中断等待”状态，仪器在这种状态下不会执行任何键盘指令，直到有外来信号为止，工作过程如图4.3-1。
如果用户在“闪络”测试状态下按下此键不要误认为仪器出现故障，如果不采集外来数据可复位一次，重新执行操作系统闪络状态下按采样键 中断等待采集数据 外部闪络图4.3-1在测试状态按下此键，根据菜单显示可提供多种功能的帮助服务。
帮助菜单如下：“电缆选择”、“电波测速”、“波形处理”、“标准电路”、“标准波形”、“同屏比较”、“波形存取”、“打印输出”、“电缆资料”、“使用说明”。
ST-2000B智能电缆故障测试仪使用说明书

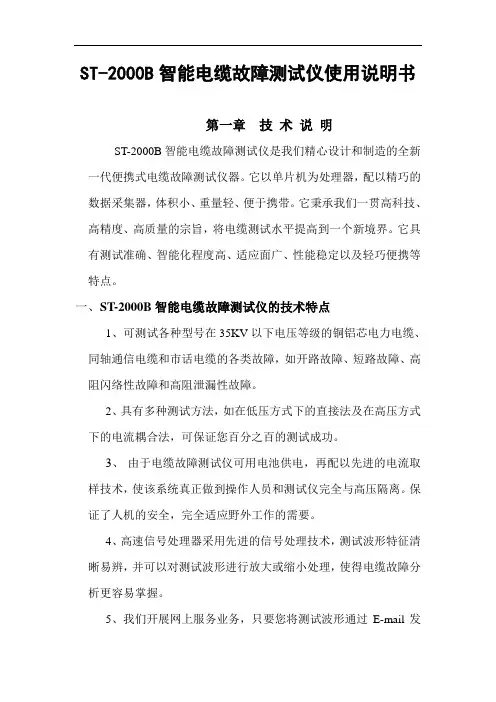

ST-2000B智能电缆故障测试仪使用说明书第一章技术说明ST-2000B智能电缆故障测试仪是我们精心设计和制造的全新一代便携式电缆故障测试仪器。
它以单片机为处理器，配以精巧的数据采集器，体积小、重量轻、便于携带。
它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。
它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。
一、ST-2000B智能电缆故障测试仪的技术特点1、可测试各种型号在35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2、具有多种测试方法，如在低压方式下的直接法及在高压方式下的电流耦合法，可保证您百分之百的测试成功。
3、由于电缆故障测试仪可用电池供电，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离。
保证了人机的安全，完全适应野外工作的需要。
4、高速信号处理器采用先进的信号处理技术，测试波形特征清晰易辨，并可以对测试波形进行放大或缩小处理，使得电缆故障分析更容易掌握。
5、我们开展网上服务业务，只要您将测试波形通过E-mail发给我们，您当天即可得到专家的分析和指导。
我们定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您，使您很快也会成为电缆故障测试专家。
二、技术参数●脉冲幅度：V>。
100●脉冲宽度：sμ2.0和sμ2两种。
●测试盲区：在最高测试频率50MHz测量时为20米。
●主机测量误差：1%。
千米以下电缆不超过5米，千米以上电缆不超过10米●读数分辨率：fV2/。
V：电波在电缆中的传播速度（m/us）；f：采样频率（MHz）。
比如油浸纸电缆的传播速度为s/=, 用160Vμm50/(⨯。
160=2MHzf50=采样，则读数分辨率为m)6.1●采样频率：50MHz、25MHz、12MHz、6MHz预制5种电缆介质的电波传播速度：油浸纸：smμ160，交联：/184，不滴流：s160，同轴mμ/mμ/172，塑料电缆（市话电缆）：ssmμ/电缆：s/200，以及自选介质。
电缆测试仪说明书
电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。
在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题，请与本公司联系。
合作！本说明书容若有变动，恕不另行通知。
特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。
装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一；保修卡一。
仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。
2、路径测试：主要测试电缆的路径。
3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。
长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。
2、把每个围（240，480，，，，，等，）的波形拍一下上传，调整围后不需要做任何操作。
对于240围的波形因为开机默认就是240，拍照时可以先调整到其他任意围再调整回来，因为我们的仪器围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。
3、拍照后注明线缆总厂大约多少。
对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。
2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。
（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。
4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。
(电缆故障测试仪)说明书

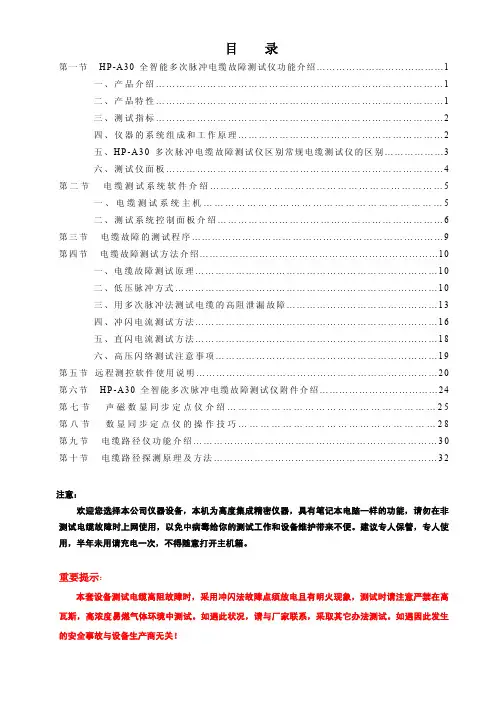

目 录第一节HP-A30全智能多次脉冲电缆故障测试仪功能介绍 (1)一、产品介绍 (1)二、产品特性 (1)三、测试指标 (2)四、仪器的系统组成和工作原理 (2)五、H P-A30多次脉冲电缆故障测试仪区别常规电缆测试仪的区别 (3)六、测试仪面板 (4)第二节电缆测试系统软件介绍 (5)一、电缆测试系统主机 (5)二、测试系统控制面板介绍 (6)第三节电缆故障的测试程序 (9)第四节电缆故障测试方法介绍 (10)一、电缆故障测试原理 (10)二、低压脉冲方式 (10)三、用多次脉冲法测试电缆的高阻泄漏故障 (13)四、冲闪电流测试方法 (16)五、直闪电流测试方法 (18)六、高压闪络测试注意事项 (19)第五节远程测控软件使用说明 (20)第六节H P-A30全智能多次脉冲电缆故障测试仪附件介绍 (24)第七节声磁数显同步定点仪介绍 (25)第八节数显同步定点仪的操作技巧 (28)第九节电缆路径仪功能介绍 (30)第十节电缆路径探测原理及方法 (32)注意：欢迎您选择本公司仪器设备，本机为高度集成精密仪器，具有笔记本电脑一样的功能，请勿在非测试电缆故障时上网使用，以免中病毒给你的测试工作和设备维护带来不便。
建议专人保管，专人使用，半年未用请充电一次，不得随意打开主机箱。
重要提示：本套设备测试电缆高阻故障时，采用冲闪法故障点须放电且有明火现象，测试时请注意严禁在高瓦斯，高浓度易燃气体环境中测试。
如遇此状况，请与厂家联系，采取其它办法测试。
如遇因此发生的安全事故与设备生产商无关！第一节 HP-A30全智能多次脉冲电缆故障测试仪功能介绍一、产品介绍：HP-A30全智能多次脉冲电缆故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。
电缆测试仪说明书
电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪！您能够成为本公司的用户，是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它，我们为您编写了这本说明书。
在第一次使用该仪器之前，请您务必仔细阅读随机配送的所有资料，这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题，请与本公司联系。
合作！本说明书容若有变动，恕不另行通知。
特别提示：如果现场电缆故障比较复杂，仪器无法判断出故障点或明显存在误判时，请改用手动测试、具体操作方法请参照说明书“手动测试”部分。
装箱清单:测试仪一台；测试线一条；耳机一个；漏电信号采集探杆二根；路径信号采集探头一个；信号发生器一台；信号发生器连接线二条；地钎一个；仪器包二个；测试仪充电器一个；信号发生器充电器一个；说明书一本；合格证一；保修卡一。
仪表功能综述电缆故障多功能测试仪主要有如下三个功能：1、长度测试：主要是测试线路断线点距离、混线点距离。
2、路径测试：主要测试电缆的路径。
3、漏电测试：主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。
长度测试图形上传步骤：1、对于自己不好辨认的波形可以发到群里来，发送步骤如下。
2、把每个围（240，480，，，，，等，）的波形拍一下上传，调整围后不需要做任何操作。
对于240围的波形因为开机默认就是240，拍照时可以先调整到其他任意围再调整回来，因为我们的仪器围改变后有自动调整幅度的功能，开机默认的波形幅度有可能不合适。
3、拍照后注明线缆总厂大约多少。
对地漏电测试主要步骤：1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。
2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。
（电缆原来的接地线一定断开）3、主机调整进入路径测试界面，如果土地使用探杆、如果水泥地使用探头进行查找。
4、对地漏电点，探杆到达后声音最大，探头过了故障点声音减小，所以要寻找声音突变的点。
HNDL电缆故障测试仪说明书
目录第一章技术说明 (2)一、HNDL型电缆测试管理系统基本组成 (2)二、HNDL型电缆测试管理系统技术特点 (2)三、HNDL型电缆测试管理系统组成框图 (3)四、测试原理简介 (3)第二章仪器组成及附件介绍 (3)五、电缆故障闪测议（前端）介绍 (3)六、笔记本计算机简介 (4)七、附件及高压测试电器设备介绍 (5)第三章低压脉冲测试法 (8)一、低压脉冲法测试对象 (8)二、低压脉冲法连线方法和操作步骤 (9)第四章高压闪络测试方法 (9)一、击高压闪络法连线方法和操作步骤 (9)二、直流高压闪络法连线方法和操作步骤 (11)三、高压闪络法测试注意事项 (12)第五章测试波形打印与计算 (12)一、过去已存波形的打印 (12)二、根据打印波形分析测试数据 (12)第六章测试波形分析与定标 (13)一、低压脉冲法测开路故障波形 (13)二、低压脉冲法测低阻短路故障波形 (13)三、高压闪络法电流取样测试波形 (14)四、闪络法测试时故障点不放电波形 (14)五、冲闪测试纯短路故障波形 (15)六、冲闪测试时故障点二次击穿放电波形 (15)七、冲闪测试时近端故障测试波形 (16)第一章技术说明HNDL型电缆测试管理系统是我公司精心设计制造的全新一代便携式智能电缆故障测试仪器，它以笔记本电脑为主机，配以精巧的数据采集器，外观无可挑剔，体积小，重量轻，便于携带。
它秉承我公司一贯高科技、高精度、高质量的原则，将电缆测试水平提高到一个新境界。
它具有测试准确、智能化程度高、适应面广、性能稳定、轻巧便携等特点。
一、HNDL型电缆故障测试管理系统的基本组成电缆故障测试管理系统由HT-C2002型电缆故障测试仪、HT—D002型声磁同步接收定点仪、HN—L002型路径信号发生器组成。
HN－C2002型电缆故障测试仪包含一台电缆故障闪测议（前端）和一台高性能笔记本计算机，主要用于在故障电缆的一端测出故障点的大致位置，用于故障点的初步定位。
CM-600电缆故障测试仪说明书
章节目录第一章电缆故障测试仪功能简介 (1)第二章低压脉冲测试方法 (7)第三章高压闪络测试方法 (9)第四章波速测定及介质预置 (13)第五章路径仪 (13)第六章定点仪 (18)第七章高压设备 (21)第八章随机电脑软件 (23)CM-600电缆故障测试仪配套表 (34)1电缆故障测试仪使用说明书电缆故障测试仪使用说明书2第一章 电缆故障测试仪功能简介一、电缆测试仪基本组成CM-600电缆故障测试仪由电缆故障测距仪（闪测仪）、电缆故障路径仪、电缆故障定点仪、高压设备（选配）四大部分组成。
电缆测距仪可在故障电缆的一端测试出距故障点的距离。
也可用来测电缆的长度和电波在电缆中传播速度。
电缆故障定点仪用于故障点的精确定位，在故障点距离的测量范围内沿着电缆走向可精确的探测出故障点的具体位置。
电缆故障路径仪产生调制脉冲信号供寻测电缆走向及地埋深度时使用。
高压设备用于各种高低压电力电缆、控制电缆、信号电缆的精确定点时使用。
二、测距仪（闪测仪）性能指标1、可测试35KV 以下电压等级的各种电力电缆的各类故障。
常见的油浸纸电缆、交联聚乙烯电缆、不滴流电缆和聚氯乙烯电缆等四种电缆的电波传播速度已经在仪器中预置。
2、测试距离：双端测试距离20km 。
3、单端盲区距离： 15米。
（是指低压脉冲法。
高压法不存在盲区）4、四种波形采样频率：50MHz 、、25MHz 、12MHz 、6MHz 。
5、低压脉冲宽度：0.1μs 、0.2μs 、0.5μs 、2μs 。
6、误差：相对误差小于±2%。
7、分辩率：V/2f （米） V ：电波在电缆中的传播速度。
f ：实际采样频率。
8、液晶显示器：320×240点阵、6英寸。
9、采用单竖线光游标，在游标定位后再移动游标，可从屏幕上直接显示故障点距测试端距离。
10、工作电源：内置锂电池或AC220V ±10% 50Hz11、备有“专家系统”。
在获得测试波形及有关参数后，如需保存波形及有关参数，可利用仪器中存贮器将测试波形及参数进行贮存，可随机打印作为留档使用。
RS-301电缆故障测试仪说明书最新版
目录第一章RS-301 电缆故障测试仪简介第一节主要技术性能指标第二节仪器面板及操作功能第三节电缆故障测试步骤及测试方法选择第二章低压脉冲测试法第一节低压脉冲测试法基本原理第二节低压脉冲测试法测全长第三节低压脉冲测试法测故障第四节低压脉冲测试法测速度第三章直流高压闪测法第一节直流高压测试法基本原理第二节直流高压测试法连接与操作步骤第三节直流高压测试波形与故障距离计算第四章冲击高压闪测法第一节冲击高压闪测法基本原理第二节电流取样冲闪法第三节电压取样冲闪法1) 高端电压取样2) 低端电压取样第五章高压闪测法注意事项第六章RS-301 与微打的连接及测试结果的打印第七章RS-301 与计算机的连接与操作第八章定点仪技术性能与使用方法第九章路径信号发生器技术性能及使用方法第一章RS-301 电缆故障测试仪简介RS-301型电缆故障测试仪体积小、功能全、操作简便，是我公司电缆故障测试仪系列产品中主要的智能型电缆故障测试仪器，是排除电缆故障主要的检测设备之一。
第一节主要技术性能指标：1、使用范围：适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路、断路以及高阻泄漏和高阻闪络性故障等，自动保存最后一幅波形图。
2、测试距离：最短15 ~ 20 米，最长不小于30Km。
3、测量误差：测试范围误差三士1%。
4、工作方式：低压脉冲、直流高压闪测及冲击高压闪测。
5、机内发送脉冲宽度与幅度：0.2卩s, 150V左右；2卩s, 200V左右。
6、显示方式：320 X 240 LCD图形与字符。
7、电源与功耗：AC 200V 士10% 不大于10WDC 6V（7AH）不大于6W8、体积：300X 235X 130（mm 3）9、主机重量：2Kg第二节仪器面板及操作功能1 、仪器面板（图1）dr图一、RS-301电缆故障测试仪(1)为幅度调节旋钮。
(2)为发送低压脉冲宽度(0.2/2卩s)转换按键。
(完整版)电缆故障测试仪说明书
电缆故障测试仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。
一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。
因而，电缆故障测试仪是维护各种电缆的重要工具。
电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
电缆故障智能测试仪是一套综合性的电缆故障探测仪器。
能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。
特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。
第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。
仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。
如配备声测法定点仪，可准确测定故障的精确位置。
2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。
并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。
4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。
5．具有双踪显示功能。
可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。
6．具有波形扩展比例功能。
改变波形比例，可扩展波形进行精确测试。
7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8．具有根据不同的被测电缆随时修改传播速度功能。
9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。
二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。
RXDL电缆故障测试仪说明书(最新)
上海日行电气有限公司RX5811B电缆故障测试仪使用说明上海日行电气有限公司RX5811B电缆故障测试仪上海日行电气有限公司目录第一章测试仪功能简介 (1)1.1测试主机功能及特性： (1)1.2测试附件功能及特性： (2)1.3性能指标： (3)第二章测试主机介绍 (3)2.1测试主机硬件介绍： (3)2.2测试主机软件介绍 (4)第三章测试附件介绍 (9)3.1路径信号发生器介绍： (9)3.2集成型定点路径信号处理机介绍： (9)第四章高压发生器介绍 (11)第五章电缆故障的测试过程 (13)第六章附录电缆故障的测试的相关理论与方法 (15)6.1测试主机测距测速原理 (15)6.1.1低压脉冲波形 (15)6.1.2冲闪（直闪）波形 (16)6.2电缆路径探测原理简介 (19)6.3路径仪探测电缆埋深原理 (19)RX5811B电缆故障测试仪上海日行电气有限公司注意：欢迎您选择本公司仪器设备，本机为高度集成精密仪器，具有笔记本电脑一样的功能，请勿在非测试电缆故障时上网使用，以免中病毒给你的测试工作和设备维护带来不便。
建议专人保管，专人使用，半年未用请充电一次，不得随意打开主机箱。
重要提示：本套设备测试电缆高阻故障时，采用冲闪法故障点须放电且有明火现象，测试时请注意严禁在高瓦斯，高浓度易燃气体环境中测试。
如遇此状况，请与厂家联系，采取其它办法测试。
如遇因此发生的安全事故与设备生产商无关！RX5811B 电缆故障测试仪 上海日行电气有限公司第一章 测试仪简介图1.1测试主机正视图 图 1.2测试主机侧视图图 1.3测试软件 图1.4 测试附件 为迎接电力工业时代的到来，本公司以IT 时代的快速发展为契机，彻底摒弃了以往电缆故障测试仪的局限性，开发了此款全新的电缆故障测试系统。
本系统集嵌入式计算机技术、网络化服务技术、USB 通信技术，数字信号处理技术于一身，极大提高了仪器的使用功能、利用价值以及现场操作的便捷性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
而不同 计算时需要比较烦琐的参数输入 而 DC-380 系列仪表采用的是比例算法 通
过测出芯线故障点到测量点电阻和全长电阻的比值 再乘以电缆全长 即得到故障距
离 因为电缆全长范围内温度基本相同 线径一般也相同 如果电缆由不同线径电缆
分段组成 仪表可以分段输入 所以不需要校准即可得到较准确的结果
为了实现测试的自动化 本仪器设计了如下的电桥
2.6 背光
当光线暗淡 看不清波形时 可使用仪器的背光功能 具体操作如下 按 状态 至
增至 XX 闪烁 再按 自动 即可开启背光 如要背光消失 重复上述步聚即可 在按亮
背光后 若在 30 秒内无按键 背光自动消失 二 电桥测试法
当发生绝缘不良故障时 故障电阻很高 远大于电缆波阻抗 脉冲反射微弱 无法
仪器经过分析 即可显示结果 如图 3 为
断线距离 3180 米 增益 50
断线距离 3196 米 增益 54
图3
图4
在全自动状下 仪器带有多点判断功能
每按一次 自动 键,仪器即对故障线路做一次全自动测试 并在屏幕显示本线路最
明显的一个故障点的波形 在最后一行显示故障距离和故障性质 若测试的线路除这一个故
由于绝缘电阻很高 测试电流很小 因此电压降也很小 而线路上的正常通话
拨号 振铃等信号很强 用常规的方法测试误差很大 需要采用许多V 兆欧表功能 可以测量绝缘电阻和环路电阻 用户在现场可
以使用它们代替兆欧表和万用表 测试结果仅供参考 不作计量使用
2.1 兆欧表功能
6 改变 用于数据输入
7 移动 用于数据输入时移位或功能选择时移动选项
8 认定 对选项或输入数据进行确认
9 测量 按下该键 仪器开始进入测量状态
测试导引线
红
绿
图2
黑
红色夹子 电桥状态下用于接被测线 障碍线 绿色夹子 电桥状态下用于接所选的好线 黑色夹子 电桥状态下用于接地线 红色与绿色 电桥状态下用于测试环阻 脉冲状态下用于测试时夹被测电缆 红色与黑色 电桥状态下用于测试绝缘 三 仪器接口 充电 外接标配的充电控制器对仪表进行充电 备用电管 外配备用电源 保证您的测试工作顺利完成 微机/打印接口 标准 RS232 接口 用于打印输出测试结果和脉冲状态下的联机测试 测量端口 用于连接测试引线
反射波 按脉冲退出 移动光标到反射波的拐点处 屏幕端显示故障距离
距离 120 增益 36
距离 620 增益 36
图 10 2.3 波形比较法
图 11
所谓波形比较法 就是先记录下一完好线对的波形作为标准波 然后将故障线对的
波形与完好线对的波形相比较 找出两个波形有明显差别的地方 即是故障点 比如测试进
(1)先根据电缆的估计长度和型号调节范围和波速值 然后将测试导引线一端接到仪
器的测量端口 另一端接障碍线对 按 脉冲 键 观察屏幕波形 并适当调节增益 使屏
幕波形易于观察 如图 7 增益过大 图 8 增益过小 图 9 增益合适
图7
图8
图9
(2)如在当前范围内找不到反射波如图 10 可改换范围 如图 11 到范围 960 米才看到
桥测试两种测试方法 适用于自动测试市话电缆的断线 混线 绝缘不良等芯线障碍的精确 定位 其内置万用表 兆欧表功能 可方便对环阻 绝缘等指标进行测试 是线路查修人员 对障碍精确定位 线路工程测量 验收 维护 检测电缆电气特性的良好工具
二 技术指标 1 脉冲测试法 手动最大测量范围 8Km 全自动最大测量范围 4Km 分辨率 测量范围不大于 2000m 为 1m 测量范围大于 2000m 为 8m 测量盲区 0m 仪器脉冲指标 0 38V 可平滑变动的全波单次脉冲 150ns 2.5 s 自动调节脉冲宽度 2 电桥测试法 可测绝缘不良 0 100M 可测环阻 0 3.3K 测试长度 不分段 9999m 分 段 9999m 3 测试误差 Rf 不大于 1M 为 1% Rf 大于 1M 为 5% 测试电压 105V 功耗 2.5W 质量 2.8 千克 体积 235 105 195mm 使用环境温度 -15 50 存储温度 -25 65 三 仪器结构
第二章 测试方法 障碍性质诊断 从本仪器测试的角度 市话电缆障碍可简单分为以下几种 1 断线 电缆芯线一根或数根断开 阻断通信 这种故障用脉冲法测试 2 低阻混线 分为接地 自混 他混三种 分别指芯线对地 铅皮 同一对芯线
之间 不同线对的芯线之间的绝缘层破坏 甚至相互接触 使绝缘电阻下降到很低的程度 几 百到几千欧以下 影响通信质量量 甚至阻断 这种故障可以用脉冲法测试 当波形难以 判断时 可以改用电桥法测试
障点外还有其它的可疑点 仪器在最末一行用符号<<<提示 此时 按
或
可
循环显示故障点和可疑点的波长及距离 按 脉冲 键可退出循环显示功能 可疑点的故障
类型可能是地气也可能是接头 在任何时候按 自动 键 仪器又将进行一次新的全自动测 试
1.2 打印 微打自检
用微打通讯线将打印机与主机连接好 微打自动走纸 1mm 处于就绪状态 按住微 打 SEL 与 LF 即进行打印自检 可检查微打的好坏
直至范围 XXX 米闪动 这时 可按
或
改变范围
波速度调节
波速度值是否准确 将直接影响测试结果的准确 因而应认真按照电缆类型调节波
速值 先按 状态 至波速度数 200 米/微秒闪烁 然后按
或
增加或减小波速
度
2.2 直接测试法
所谓直接测试法 就是仪器通过测试有障碍的一条线对地波形来寻找障碍点的测试
方法
用直接测试法时 可按如下方法操作
故障性质 断线
故障距离 700 米
增益 25
比例 4 1
波速 200 测试日期 2000 年
图6
4 6日
240
480 720
2 手动测试
2.1 测试三要素
增益 范围 波速度这三点对脉冲法测试至关重要
增益调节
(1)增益的大小决定屏幕上显示波形的幅度 如增益过大或过小 屏幕波形将产生失
真 需调节增益 只需按一下 状态 待增益 XX 闪动 按动
的电压降到 V2(如图 19)
恒定电流 i V
良好芯线 R1 故障芯线 R1 故障电阻 Rf
屏蔽地线
R2 远端环路
R2
图 19
V2=i R1+R2+R3
2
由(1)(2)两式可得
故障距离/线路全长+R1/(R1+R2)=2V1/(V1+V2)
如果已知电缆线路全长 则可得到
故障距离=(故障距离/线路全长) 线路全长
或
即可减小
或增大增益(增益调节范围为 1 99) 再按 脉冲 仪器显示调节增益后的波形 以此类推
至调出理想的波形
(2)按 脉冲 三秒钟 仪器自动连续发射脉冲 按
或
可连读调节增
益
范围调节
手动测试时 范围的大小决定仪器能测试的最大线路长度 应选大于实测电缆长度
的范围而且要留出大约 30%的余量以完整显示反射脉冲 需调节范围 可反复按 范围
已记忆 图 13
比较
距离 200 米 增益 28 图 14
图 15
距离 200 米 比例 1 1
2.4 观察窗口放大与缩小
当显示分辨率降低 即范围在 480 米及以上时 可移动光标处的波形放大显示 具
体操作 将光标移到波形待放大处,连续按 状态 ,循环显示出比例 X 1 闪烁 按
或
一
可看屏幕上波形缩小或放大 比例也随着改变 最高屏幕分辨率为 1 1 按 状态 退
手动打印
如需打印 可按状态 调至打印闪烁 连接好打印机 按
或
键即
可打印出详细数据及波形 如图 5 所示
距离 700 米
增益 25
范围 960 米
比例 4 1
波速 200
日期 2000 年
图5
4 6日
240
480 720
自动打印测试 为方便操作 如打印机已接好 按 自动 仪器除显示出测试结果 而且可自动感 知到已接好打印机 随即打印测试结果 包括所有故障信息及时间信息 如图 6 所示 如果想终止打印 可按 脉冲 随时退出 注意 仪器开机设置波速度为 200m/ s 全自动测试 用户需确认波速度值是否合 适 可用手动修改
正确辨认 此时需要改用电桥法测试 本仪表电桥附带简易兆欧表功能 当您需要电桥测试
时 按下 切换 键 仪表进入电桥测试方式 仪表显示 进入电桥测量
1 工作原理
电缆芯线可看作一段一段的电阻组成 如果能够测出故障点到测量点的阻抗 在
除以芯线单位长度的电阻 就能得到故障点的距离 但芯线电阻率随温度 直径不同
一条芯线发生对地绝缘不良故障 绝缘电阻为 Rf 再选一条良好芯线作为辅助线
在电缆远端将故障线和好线短接 形成环路 在故障线上以故障点为界 测量点到故
障点之前的芯线电阻叫 R1 故障点到远端电阻称为 R2 因为故障线和好线参数相同
也可按上述分法分为 R1 和 R2
向故障线注入一电流 i 经过故障线的 R1 的故障电阻 Rf 以及地线电阻流出 在故
电桥功能的三条测试线中的黑色和红色测试线可以用来进行兆欧表测试 如要测试
某一芯线的对地绝缘电阻 将黑色夹子接地 红色夹子接待测芯线 如图 20 所示 此时按
动 测量 键 片刻后仪表将结果显示在屏幕左边 以 1M 的绝缘电阻为例 显示为 环
阻 未环路 绝缘 1.000M
障线的好线之间接一电压表 可以得到电流 i 经过电阻 R1 的电压 V1(如图 18)
良好芯线
V
R1 故障芯线
R2 远端环路
恒定电流 i R1 故障电阻 Rf
R2
图 18
屏蔽地线
V1=i R1
1
再将电流 I 从好线注入 经过好线的 R1 R2 故障线的 R2 故障电阻 Rf 以及
