实验三传热系数K和给热系数α的测定解答
化工原理传热膜系数测定实验报告
化工原理传热膜系数测定实验报告SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#北京化工大学化工原理实验报告实验名称：传热膜系数测定实验班级：化工1305班姓名：张玮航学号： 32 序号： 11同组人：宋雅楠、陈一帆、陈骏设备型号：XGB型旋涡气泵及ASCOM5320型压力传感器第4套实验日期： 2015-12-17一、实验摘要首先，本实验让空气走内管，蒸汽走环隙，采用由XGB 型漩涡气泵风机、ASCOM5320型压力传感器、孔板流量计、蒸汽发生器等组成的自动化程度较高的装置，由人工智能仪来读取所有温度和压差等参数，用计算机软件实现数据的在线采集与控制。
其次，由所得数据分别求得了正常条件和加入静态混合器后的强化条件下的对流传热膜系数α，再通过作图，使用图解法确定了传热膜系数准数关系式Re Pr m n Nu A =（n=）中的系数A 和指数m 后，在双对数坐标纸中作出了0.4/Pr Re Nu 的关系曲线。
最后，整理出了流体在圆管内做强制湍流流动的传热膜系数准数半经验关联式，并与公认的关联式进行了比较。
关键词：传热膜系数K 、雷诺数Re 、努赛尔准数Nu 、普朗特数Pr 、图解法二、实验目的1、掌握传热膜系数α及传热系数K 的测定方法： （1）测定空气在圆管内作强制湍流时的给热系数α1 （2）测定加入静态混合器后空气的强制湍流给热系数α1’2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法；3、通过实验提高对准数关系式的理解，将实验所得结果与公认的关联式进行比较，分析影响α的因素，了解工程上强化传热的措施。
三、实验原理间壁式传热过程可分为三个过程：第一、由热流体对固体壁面的对流传热，第二、固体壁面的热传导，第三、固体壁面对冷流体的对流传热。
当流体无相变时的对流传热准数关系式可由量纲分析法写为：Re Pr m n p Nu A Gr =对于强制湍流而言，Gr 数可忽略，进行简化后：Re Pr m n Nu A =在本文中，采用Excel 软件对上述准数关系式中的指数m 、n 和系数A 进行计算机求解。
传热综合实验实验报告
传热综合实验一、实验目的：1、 掌握传热系数K 、传热膜系数α1的测定方法，加深对其概念和影响因素的理解；2、 掌握用最小二乘法确定关联式me AR Nu =中常熟A 、指数m 的值；3、 通过对普通套管换热器和强化套管换热器的比较，了解工程上强化传热的措施；4、 掌握孔板流量计的原理；5、 掌握测温热电偶的使用方法。
二、实验原理（一）无量纲准则数对流传热准数关联式是无量纲准则数之间的方程，主要是有关Nu 、Re 、Pr 等数据组的关系。
雷诺准数μρdu =Re努赛尔特准数λαdNu =普兰特准数λμP C =Pr式中：d ——换热器内管内劲，m ；α——空气传热膜系数，W ·m -2·℃； ρ——空气密度,kg ·m -3；λ——空气的传热系数,W ·m -1·℃；p C ——空气定压比热，J ·kg -1·℃；μ——空气的动力粘度，Pa ·S 。
实验中用改变空气的流量来改变准数Re 之值。
根据定性温度计算对应的Pr 准数值。
同时由牛顿冷却定律，求出不同流速下的传热膜系数α值，进而算得Nu 准数值。
（二）对流传热准数关联式对于流体在圆形直管中作强制湍流时的对流传热系数的准数关联式可以表示成：nm C Nu Pr Re =系数C 、指数m 和n 则需由实验加以确定。
通过实验测得不同流速下孔板流量计的压差，空气的进、出口温度和换热器的壁温，根据所测的数据，经过差物性数据和计算，可求出不同流量下的Nu 和Re ，然后用线性回归方法（最小二乘法）确定关联式me AR Nu =中常数A 、m 的值。
（三）线性回归用图解法对多变量方程进行关联时，要对不同变量Re 和vPr 分别回归。
为了便于掌握这类方程的关联方法，可去n=0.4。
这样就简化成单变量方程。
两边取对数，得到直线方程Re lg lg Prlg4.0m C Nu+= 在双对数坐标系中作图，找出直线斜率，即为方程的指数m 。

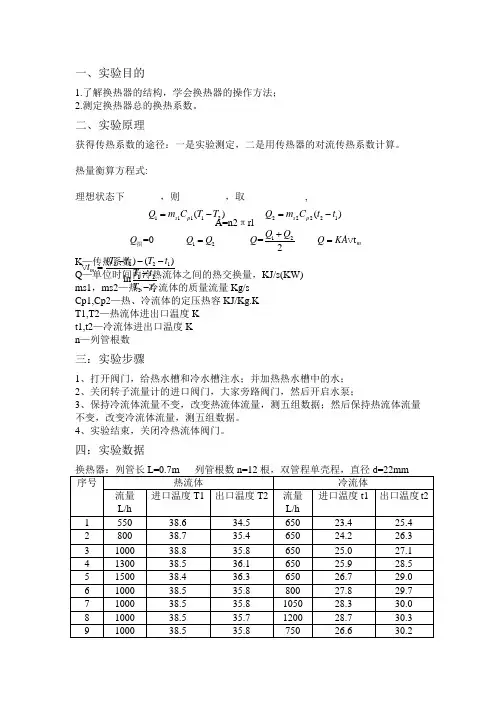

传热系数的测定
12211221()()ln m T t T t t T t T t ---=--t m Q KA =12=2Q Q Q +12Q Q ==0Q 损22221()s p Q m C t t =-11112()s p Q m C T T =-一、实验目的1.了解换热器的结构，学会换热器的操作方法；2.测定换热器总的换热系数。
二、实验原理获得传热系数的途径：一是实验测定，二是用传热器的对流传热系数计算。
热量衡算方程式:理想状态下 ，则 ，取 ,A=n2πrlK —传热系数 Q —单位时间内冷热流体之间的热交换量，KJ/s(KW) ms1，ms2—热、冷流体的质量流量Kg/sCp1,Cp2—热、冷流体的定压热容KJ/Kg.KT1,T2—热流体进出口温度Kt1,t2—冷流体进出口温度Kn —列管根数三：实验步骤1、打开阀门，给热水槽和冷水槽注水；并加热热水槽中的水；2、关闭转子流量计的进口阀门，大家旁路阀门，然后开启水泵；3、保持冷流体流量不变，改变热流体流量，测五组数据；然后保持热流体流量不变，改变冷流体流量，测五组数据。
4、实验结束，关闭冷热流体阀门。
四：实验数据 换热器：列管长L=0.7m 列管根数n=12根，双管程单壳程，直径d=22mm 序号 热流体 冷流体流量L/h 进口温度T1 出口温度T2 流量L/h进口温度t1 出口温度t2 1 550 38.6 34.5 650 23.4 25.4 2 800 38.7 35.4 650 24.2 26.3 3 1000 38.8 35.8 650 25.0 27.1 4 1300 38.5 36.1 650 25.9 28.5 5 1500 38.4 36.3 650 26.7 29.0 6 1000 38.5 35.8 800 27.8 29.7 7 1000 38.5 35.8 1050 28.3 30.0 8 1000 38.5 35.7 1200 28.7 30.3 9 1000 38.5 35.8 750 26.6 30.210 1000 38.4 35.4 1500 25.2 27.4五、数据处理根据第一组数据计算传热系数K ：1、求对数平均温差4.12211=-=∆t T t 2.11122=-=∆t T t ，因为⎪⎪⎭⎫ ⎝⎛<=∆∆211.121t t 故对数平均温差8.11221=∆+∆=∆t t t m 。
试验三空气-水对流给热系数测定
实验三空气－水对流给热系数测定一、实验目的1. 测定套管换热器中空气—水系统的传热系数；2. 测定不同的热空气流量时，Nu与Re之间的关系，并得到准数方程式；二、基本原理1. 测定传热系数K根据传热速率方程式（1）（2）实验时，若能测定或确定Q、t m和A，则可测定K。
（1）传热速率在不考虑热损失的条件下（3）式中：—空气的质量流量，kg/s，，为空气的容积流量，m3/s，ρ为空气的密度，kg/m3；—空气的定压比热，J/(kg·K)；—空气的进、出口温度，℃。
（2）传热推动力t m（4）式中：，—冷却水出口温度，℃，—冷却水进口温度，℃（3）传热面积（5）式中：L—传热管长度，m ；d—传热管内径，m 。
2. 求Nu与Re的定量关系式由因次分析法可知，空气在圆形直管中强制湍流时的传热膜系数符合下列准数关联式：或（6）式中：A，n—待定系数及指数；—定性温度下空气的导热系数，W/(m·K);—空气的流速,m/s, ;μ—空气的粘度,kg/(m·s);—管壁对空气的传热膜系数,W/(m2·K)。
在水—空气换热系统中，若忽略管壁与污垢的热阻，则总传热系数K与传热膜系数的关系为:式中：—管壁对水的传热膜系数,W/(m2·K)—管壁对空气的传热系数,W/(m2·K)本实验中保持水在套管环隙间的高速流动，且由于水的比热较大，因此水的进、出口温度变化很小，管壁对水的传热系数较管壁对空气的传热系数大得多，即，这样总传热系数近似等于管壁对空气的传热系数：实验中通过调节空气的流量，测得对应的传热系数，然后将实验数据整理为Re及Nu，再将所得的一系列Nu-Re数据，通过用双对数坐标纸作图或回归分析法求得待定系数A和指数n，进而得到准数方程式。
三、实验装置如图1所示，实验装置由加热器1、夹套换热器14、15、风机7和流量计2、10等组成。
换热器的内管14为φ30×2mm的铜管,有效长度为2000mm。
实验三对流给热系数测定实验（空气-水蒸气体系）
实验三 对流给热系数测定实验（空气-水蒸气体系）3.1 实验目的1) 观察水蒸气在水平管外壁上的冷凝现象；2）测定空气在圆形直管内强制对流给热系数和换热器总传热系数并随着流量的变化规律；3）掌握热电阻测温方法；4）掌握化工原理实验软件库（VB 实验数据处理软件系统）的使用。
3.2 基本原理在套管换热器中，环隙通以水蒸气，内管管内通以空气，水蒸气冷凝放热以加热空气，在传热过程达到稳定后，有如下关系式：V ρC P (t 2－t 1)＝α0A 0(T －T W )m ＝αi A i (t w －t)m （1—15） 式中：V 被加热流体体积流量，m 3/s ； ρ 被加热流体密度，kg/m 3； C P 被加热流体平均比热，J/(kg ·℃)；α0、αi 水蒸气对内管外壁的冷凝给热系数和流体对内管内壁的对流给热系数，W/(m 2·℃)；t 1、t 2 被加热流体进、出口温度，℃； A 0、A i 内管的外壁、内壁的传热面积，m 2； (T －T W )m 水蒸气与外壁间的对数平均温度差，℃； 22112211ln )()()(w w w w m T T T T T T T T Tw T -----=- （1—16）(t w －t)m 内壁与流体间的对数平均温度差，℃；22112211ln )()()(t t t t t t t t t t w w w w mw -----=- （1—17） 式中：T 1、T 2 蒸汽进、出口温度，℃； T w1、T w2、t w1、t w2 外壁和内壁上进、出口温度，℃。
当内管材料导热性能很好，即λ值很大，且管壁厚度很薄时，可认为T w1＝t w1，T w2＝t w2，即为所测得的该点的壁温。
由式（1—17）可得：m P Tw T A t t C V )()(0120--=ρα （1—18）mw P it t A t t C V )()(012--=ρα （1—19） 若能测得被加热流体的V 、t 1、t 2，内管的换热面积A 0或A i ，以及水蒸气温度T ，壁温T w1、T w2，则可通过式（1 —18）算得实测的水蒸气（平均）冷凝给热系数α0；通过 式（1 —19）算得实测的流体在管内的（平均）对流给热系数αi 。
传热系数测定的实验
传热系数测定的实验（水蒸气-空气体系）一.实验目的1.了解管套式换热器的结构2.观察水蒸气在水平换热管外壁上的冷凝现象，判断冷凝类型3.测定水蒸气—空气在换热器中的总传热系数K和对流给热系数a，加深对其概念和影响因素的理解。
4.学习线性回归法确定关联式Nu=ARe m pr0.4中常数A，m的值5.掌握热电偶测量温度的原理和方法二.实验原理1.总传热系数的测定在套管换热器中，环隙通以水蒸气，内管通冷空气，水蒸气冷凝放出热量加热空气。
当冷热液体在换热器内进行稳定传热时，该换热器同时满足热量衡算和传热速率方程，若忽略热损失，公式如下：Q=KAΔt m=q m c p(t2-t1)三．实验内容1.衡量水蒸气-空气通过换热器的总传热系数K对实验数据进行线性回归，求出准数方程Nu=ARe m pr0.4中的常数A，M的值2.通过计算分析影响总传热系数的因素四.实验装置来自蒸汽发生器的水蒸气进入不锈钢套管换热器，与来自风机的空气进行热交换，冷凝水通过管道排入地沟，冷空气经转自流量计进入套管换热器内管热交换后装置。
实验流程如图：五．实验步骤1.检查蒸汽发生器的仪表和水位是否正常。
2.打开换热器的总电源开关，打开仪表电源开关，观察仪器读数是否正常。
3.当蒸汽压稳定后，排除蒸汽发生器到实验装置之间管道中的冷凝水，防止夹带冷凝水的蒸汽损坏压力表及压力变送器。
4.打开换热器内的不凝性气体排除阀。
5.刚开始通入蒸汽时，要仔细调节蒸气进口阀的开度，让蒸气徐徐流入换热器中，逐渐加热，由冷态转变为热态，不得少于10MIN。
6.恒定空气流量，改变蒸气压，测量4组实验数据。
改变客气流量，恒定蒸汽压，测量4组数据7.实验完毕，清理实验场地。
传热系数测定的实验（水-热空气体系）一.实验目的1.了解列管式换热器的结构。
2.测定水-热空气在换热器中的总传热系数K和对流给热系数α加深对其概念影响因素的理解。
3.学习线性回归法确定关联式Nu=ARe m pr0.4中常数A，m的值4.掌握热电偶测量温度的原理和方法二．实验原理在列管式换热器中，壳程通冷水，管程通热空气，热空气冷却放热加热水。
传热学实验三-对流传热实验2
传热学实验三-对流传热实验2实验三对流传热实验一、实验目的⒈通过对空气—水蒸气光滑套管换热器的实验研究，掌握对流传热系数α1的测定方法，加深对其概念和影响因素的理解。
并应用线性回归分析方法，确定关联式Nu=ARemPr0.4中常数A、m的值。
⒉通过对管程内部插有螺纹管的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRem中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。
二、实验装置本实验设备由两组黄铜管（其中一组为光滑管，另一组为波纹管）组成平行的两组套管换热器，内管为紫铜材质，外管为不锈钢管，两端用不锈钢法兰固定。
空气由旋涡气泵吹出，由旁路调节阀调节，经孔板流量计，由支路控制阀选择不同的支路进入换热器。
管程蒸汽由加热釜发生后自然上升，经支路控制阀选择逆流进入换热器壳程，其冷凝放出热量通过黄铜管壁被传递到管内流动的空气，达到逆流换热的效果。
饱和蒸汽由配套的电加热蒸汽发生器产生。
该实验流程图如图1所示，其主要参数见表1。
表1实验装置结构参数实验内管内径di（mm）16.00实验内管外径do（mm）17.92实验外管内径Di（mm）50实验外管外径Do（mm）52.5总管长（紫铜内管）L（m）1.30测量段长度l（m）1.10蒸汽温度空气出口温度空气入口温度蒸汽压力空气压力孔板流量计测量空气流量图1空气-水蒸气传热综合实验装置流程图1—光滑套管换热器；2—螺纹管的强化套管换热器；3—蒸汽发生器；4—旋涡气泵；5—旁路调节阀；6—孔板流量计；7、8、9—空气支路控制阀；10、11—蒸汽支路控制阀；12、13—蒸汽放空口；15—放水口；14—液位计；16—加水口；三、实验内容1、光滑管①测定6～8个不同流速下光滑管换热器的对流传热系数α1。
②对α1的实验数据进行线性回归，求关联式Nu=ARem中常数A、m的值。
2、波纹管①测定6～8个不同流速下波纹管换热器的对流传热系数α1。
实验三+蒸汽─空气对流传热传热系数的测定
实验三 蒸汽─空气对流传热传热系数的测定一、实验目的1． 测定套管式换热器的总传热系数K ；2． 测定圆形直管内传热膜系数α，并学会用实验方法将流体在管内对流及强制对流 时的实验数据整理成包括传热膜系数α的准数方程式；3． 了解并掌握热电偶和电位差计的使用及其温度测量。
二、基本原理1．测定传热系数K根据传热速率方程式：m T KA ∆=φ （1）mT A K ∆=φ（2）式中： φ传热速率，W ； K 总传热系数，W/(m 2·℃)；A 传热面积； m T ∆两流体的平均温度差。
实验时，若能测定或确定φ、A 和，则可测定K 。
m T ∆⑴ 实验是测定蒸汽加热空气时的对流传热总传热系数，其中蒸汽通加套管环隙加热内管的空气，具体的流程如下：在不考虑热损失的条件下，有)(122211T T c q r q p −==m m φ （3）式中： q m1— 蒸汽冷凝液的质量，kg/s ； r 1 — 蒸汽冷凝潜热，J/kg ；q m2— 空气的质量流量，kg/s ； c p2 — 空气的定压比热，J/(kg ·K)；T 1、T 2— 空气的进出口温度，℃； T W1、T W2— 内管外壁温度与内壁温度，℃。
实验中传热速率φ按空气的吸热速率计算。
其中空气的质量流量由孔板流量计测量其 体积流量后转化为质量流量。
即：q m =t ρq V （4）式中：t ρ—为空气进出口平均温度下的密度，kg/m 3。
q V — 为空气的体积流量，m 3/s 。
本实验中，空气的体积流量由孔板流量计测量并通过压力传感器将其差压数字在显示仪表上显示出。
20℃ 下空气流量由公式（5）计算。
6203.000)(p C q t ∆×=V （5）其中， — 20℃ 下的体积流量，m 0t q V 3/h ；C 0— 孔板流量系数，本实验装置中其值为22.696。
p ∆—孔板两端压差，kPa 。
则实验条件下的空气流量q V (m 3/h)则需按下式计算：2732730t Tq q t t ++×=V V式中：t q V —实验条件（管内平均温度）下的空气流量，m 3/h 。
实验三+蒸汽─空气对流传热传热系数的测定
实验三 蒸汽─空气对流传热传热系数的测定一、实验目的1． 测定套管式换热器的总传热系数K ；2． 测定圆形直管内传热膜系数α，并学会用实验方法将流体在管内对流及强制对流 时的实验数据整理成包括传热膜系数α的准数方程式；3． 了解并掌握热电偶和电位差计的使用及其温度测量。
二、基本原理1．测定传热系数K根据传热速率方程式：m T KA ∆=φ （1）mT A K ∆=φ（2）式中： φ传热速率，W ； K 总传热系数，W/(m 2·℃)；A 传热面积； m T ∆两流体的平均温度差。
实验时，若能测定或确定φ、A 和，则可测定K 。
m T ∆⑴ 实验是测定蒸汽加热空气时的对流传热总传热系数，其中蒸汽通加套管环隙加热内管的空气，具体的流程如下：在不考虑热损失的条件下，有)(122211T T c q r q p −==m m φ （3）式中： q m1— 蒸汽冷凝液的质量，kg/s ； r 1 — 蒸汽冷凝潜热，J/kg ；q m2— 空气的质量流量，kg/s ； c p2 — 空气的定压比热，J/(kg ·K)；T 1、T 2— 空气的进出口温度，℃； T W1、T W2— 内管外壁温度与内壁温度，℃。
实验中传热速率φ按空气的吸热速率计算。
其中空气的质量流量由孔板流量计测量其 体积流量后转化为质量流量。
即：q m =t ρq V （4）式中：t ρ—为空气进出口平均温度下的密度，kg/m 3。
q V — 为空气的体积流量，m 3/s 。
本实验中，空气的体积流量由孔板流量计测量并通过压力传感器将其差压数字在显示仪表上显示出。
20℃ 下空气流量由公式（5）计算。
6203.000)(p C q t ∆×=V （5）其中， — 20℃ 下的体积流量，m 0t q V 3/h ；C 0— 孔板流量系数，本实验装置中其值为22.696。
p ∆—孔板两端压差，kPa 。
则实验条件下的空气流量q V (m 3/h)则需按下式计算：2732730t Tq q t t ++×=V V式中：t q V —实验条件（管内平均温度）下的空气流量，m 3/h 。
化工原理实验报告(传热)
北京化工大学化工原理实验报告传热膜系数测定实验院（部）：化学工程学院专业：化学工程与工艺班级：化工1005姓名：江海洋 2010011136同组人员：王彬刘玥波方郡实验名称：传热膜系数测定实验实验日期： 2012.11.28传热膜系数测定实验一、摘要本实验以套管换热器为研究对象，以冷空气及热蒸汽为介质，冷空气走黄铜管内，即管程，热蒸汽走环隙，即壳程，研究热蒸汽与冷空气之间的传热过程。
通过测得的一系列温度及孔板压降数值，分别求得正常条件和加入静态混合器后的强化条件下的对流传热膜系数α及Nu ，做出lg （Nu/Pr0.4）～lgRe 的图像，分析出传热膜系数准数关联式Nu=ARemPr0.4中的A 和m 值。
关键词：对流传热 Nu Pr Re α A 二、实验目的1、掌握传热膜系数α及传热系数K 的测定方法；2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法；3、通过实验提高对准数关系式的理解，并分析影响α的因素，了解工程上强化传热的措施。
三、实验原理黄铜管内走冷空气，管外走100℃的热蒸汽，壁内侧热阻1/α远远大于壁阻、垢阻及外侧热阻，因此研究传热的关键问题是测算α，当流体无相变时对流传热准数关系式的一般形式为：p n m Gr A Nu Pr Re ⋅⋅=对于强制湍流有： nm A Nu Pr Re =用图解法对多变量方程进行关联，要对不同变量Re 和Pr 分别回归。
本实验可简化上式，即取n=0.4（流体被加热）。
在两边取对数，得到直线方程为Re lg lg Pr lg4.0m A Nu+= 在双对数坐标中作图，求出直线斜率，即为方程的指数m 。
在直线上任取一点函数值代入方程中，则可得到系数A ，即mNuA RePr4.0=其中 λαλμμρdNu Cp du ===,Pr ,Re 实验中改变空气的流量，以改变Re 值。
根据定性温度计算对应的Pr 值。
同时，由牛顿冷却定律，求出不同流速下的传热膜系数值，进而求得Nu 值。
传热实验报告及思考题-化工实验
二、实验记录
1原始数据表
裸管
冷凝液量
热电偶读数／℃
时间/s
体积/mL
冷凝水流量mL/s
保温包蒸汽温度／
裸管壁面温度1
裸管壁面温度2
裸管壁面温度3
60
5.25
0.088
98.3
97.8
97.6
96.9
60
5
0.083
98.3
97.8
97.7
96.9
60
5.2
0.087
98.2
97.8
97.6
4实验步骤及注意事项
(1)熟悉设备流程，检查个阀门的开关情况，排放汽包中的冷凝水。
(2)打开锅炉紧随发，加水至液面计高度的2/3。
(3)将电热棒接上电源，并将调压器从0调至220V，满功率加热，带有正气后，再
将加热功率调制适宜值。
(4)打开套管换热器冷却水进口阀，调节冷却水流量为某一值，注意该值应与加热
根据
=／（Δ）=2753.8W／（0.32×78.8℃）
可求得
=1165W/(m2∙℃)
（2）计算裸管的自然对流给热系数α(W /(m2⋅°C) )
Φ=16×1.5;管长L=0.67m。
与（1）中同理可求得放热量
Q=W汽r=∙∙r =998×0.086×10−6×2257.2×103W=193.7W
(1) 测定汽-水套管的传热系数K(W /(m2⋅°C)):
(2)测定裸管的自然对流给热系数α(W /(m2⋅°C) ):
(3)测定保温材料的导热系数λ(W/(m⋅°C)):
3流程装置
该装置主体设备为“三根管”:汽-水套管、裸管和保温管。这“三根管”与锅炉、汽包、高位槽、智能数字显示控制仪等组成整个测试系统，见图1。
传热系数K和给热系数α的测定（传递过程原理实验）
tm上、tm下 ---由热电偶温度计测定。
转子流量计阀门开度，达到改变流速的目的。 4．实验布点采用小流量和打流量分别布点集中原则，因为是直线原因。 5．待冷流体出口温度显示值保持 5min 以上不变时方可同时采集实验数据。 6．实验结束时，先关蒸汽进口调节阀，保持空气继续流动 10min，以足够冷却壁温，保
护热电偶接促正常。 7．上机数据处理的直线相关系数要求 R≥0.93，否则，实验重做。
传递过程原理实验报告
大学化学实验报告
专业班级：
学号： 7
姓名：
实验日期：2010 年 10 月 23 日 室温：17.5。C
大气压：1.01X105Pa
实验名称：电极过程动力学
一、 实验目的
1. 了解间壁式传热元件的研究和给热系数测定的实 验组织方法；
2. 掌握借助于热电偶测量壁温的方法； 3. 学会给热系数测定的试验数据处理方法； 4. 了解影响给热系数的因素和强化传热的途径。
本实验关联的 Nu=0.020Re0.812Pr0.4 与理论公式作比较有偏差，可能有以下原因造成的： 冷空气进口温度随冷空气进口流量的下降而不断上升。
这对传热的稳定影响很大，因此，为了减少此影响因素，在设备设计时冷空气进入 系统前，设置空气冷却装置，以避免空气温度变化太大造成数据误差厉害。
冷空气流量取 20、15、10、5m3/h，其他变量若发生变化，热平衡就被破坏，要建立 热平衡需要一定的时间，因此 t2 必须稳定 5min 以上不变方可读数取样。
传热系数的测定
传热系数的测定传热系数是在热传导中的一个重要参数，它表征了热量在物体内部传递的能力大小。
在工程和科学领域中，传热系数的测定是非常重要的，因为它可以用来判断材料或设备的热传递特性是否符合设计要求，以及优化热传递过程的效率。
本文将介绍传热系数的测定方法以及具体实验中需要注意的问题。
物体内部传递热量的能力可以由传热系数来描述。
传热系数k是物体中单位时间内单位面积上表面与相邻物体间传递的热量（Q）与温度差（ΔT）的比值。
即：k = Q / (A×ΔT)其中，Q表示传递的热量；A表示传递的热量所在表面的面积；ΔT表示两侧温度差。
传热系数可以用来衡量材料的导热性能。
一般来说，材料的导热性能越好，它的传热系数就越大。
在实验中，传热系数一般通过测量材料的温度分布和热量传递速率来推导得到。
一、实验装置和步骤传热系数的测定实验最基本的装置是热传导试样，它可以是任何形状和大小的固体，一般具有矩形、圆形或球形等形状。
试样的表面通常涂有黑色或复合材料，以增大吸收热量的面积。
通常的实验步骤如下：1. 在实验准备阶段，将试样制备好，并在表面涂上黑色吸热材料。
2. 将试样的一侧置于水槽中，以便能够通过加热水来改变试样的温度。
3. 在给定的时间内，在试样的另一侧测量温度，以确定温差。
4. 通过测量这段时间内给试样加的热量和温度差来计算传热系数。
这能够确定给定的温度差下的导热率。
二、注意事项在进行传热系数测定实验时，需要注意以下几个问题：1. 试样的准确温度测量是非常关键的。
在实验中，温度测量应该在试样的另一侧进行，并通过多个点上的测量来确定平均温度，从而减小因测量误差而导致的传热系数偏差。
2. 正确的数据分析和处理非常重要。
数据的处理应该严格按照实验过程所需的参数计算公式进行，并考虑到可能的误差来源，如温度测量设备精度等因素。
3. 确保实验的稳定性。
在进行实验时，应尽可能地保持试样的表面温度均匀，以消除由于表面温度不均匀而导致的传热系数偏差。
3 蒸汽冷凝时传热和给热系数测定实验-2
一、实验目的
1、熟悉冷凝换热器实验台的工作原理和使用方法； 2、掌握冷凝换热器的换热量 Φ 和表面传热系数 h 及总传热系数 K 的测试 和计算方法； 3、理解蒸汽冷凝换热的传热规律。
二、实验装置
1、装置整体组装，带脚轮，用户接电源和上、下水后即可使用。 2、可测蒸汽在水平管内冷凝（管外为自来水）时的传热系数和给热系数。 其工作原理及流程如附图所示。 3、管子的内壁面温度用事先埋好的两支热电偶（求平均温度）测量。 4、电热蒸汽发生器功率为 4.5KW，最大工作压力为 0.08Mpa。
四、测试数据整理
（一）整理实验数据的有关公式 管内径：d 内=17mm 1、蒸汽凝结放热量 Q1 = Gz（i1 - i 2） 2、冷水获热量 Q 2 = Gz（i 4 - i 3） 3、平均热量
Q Q1 Q 2 2
管外径：d 外=20mm
管长：L=1100mm
[W]
[W]
[W]
4、热平衡误差
t3、t4 —— 冷水进口和出口温度 [℃]
7、焓值表
（二）实验数据整理表 进 水 焓 值 出 水 焓 值 蒸汽进口焓 蒸汽出口焓 冷凝时的表面 总传热系数 传热系数 2 （ W m C ） （ KJ Kg ） （ KJ Kg ） （ KJ Kg ） 值 （ KJ Kg ） 值 2 （ W m C ）
五、实验报告要求
1、简述实验目的、实验原理、实验步骤。 2、对实验数据进行处理，计算传热系数。 3、分析热平衡误差。
5、总传热系数
Q1 - Q 2 100% Q
K
Q F t
[ W m 2 C ]
6、蒸汽冷凝给热系数
Q F（t z - t b）
蒸汽-水总传热系数K及导热系数λ的测定的测定
实验四 蒸汽－水总传热系数K 及导热系数λ的测定的测定一、实验目的1、掌握传热系数K 和导热系数λ的测定原理；2、掌握传热系数K 和导热系数λ的测定方法及数据处理。
3、比较保温管和水套管的传热速率，并进行讨论。
二、实验原理1、传热系数K 的测定根据传热基本方程，已知传热设备的结构尺寸，只要测得传热速度Q ，以及各有关的温度，即可算出K （W/(m 2·℃)）。
K=mt A Q∆。
式中，A ——传热面积，m 2；△t m ——冷、热流体的平均温差，℃； Q ——传热速率，W 。
Q= q m 汽R 。
式中，q m 汽——冷凝液流量，kg/s ；R ——冷凝液潜热，J/kg 。
21ln 1221ln )2()1(tT tT tt t T t T t T t T m t ---=-----=∆A=πl d 外。
2、导热系数λ的测定根据圆管壁的热传导方程，已知传热设备的结构尺寸，只要测得传热速速率Q 以及各有关的温度，即可算出λ（W/(m·℃)）。
QbA (T t )m λ=-内外T 内，t 外——分别为保温层两侧的温度，℃； b ——保温层的厚度，m ；Am ——保温层内外壁的平均面积，m 2。
三、实验装置及流程实验装置主体设备为“三根管”：汽-水套管、裸管和保温管。
这“三根管”与加热器、汽包、测温计等组成整个测试系统，见图4-1。
加热器3将水加热成为水蒸汽后，水蒸汽进入到汔包5中，阀11排除不凝气。
水蒸汽分别在保温管、裸管和套管冷凝传热，用量筒和秒表记录冷凝量和时间。
在套管中，水经过高位槽由转子流量计计量后进入套管换热器壳层。
本试验使用蒸气—水套管测定K值，观察收集汽—水套管数据。
蒸气—水套管设备结构尺寸如下：（1）汽-水套管：d外=16mm的紫铜管；（2）管长l=0.6m。
保温管设备结构尺寸：内管为d外=16mm的紫铜管；外管为D内=34mm, D外=40mm的有机玻璃管；管长l=0.60m。
换热器的操作和总传热系数的测定
换热器的操作和总传热系数的测定一、实验目的1. 了解换热器的结构与工作原理。
2. 掌握换热器总传热系数的测定方法。
3. 了解换热器的操作方法与强化途径。
二、实验原理换热器在工业生产中是经常使用的设备。
热流体借助于传热壁面，将热量传递给冷流体，以满足生产工艺的要求。
影响换热器传热量的参数有传热面积、平均温度差和总传热系数三要素。
为了查阅文献外，换热器性能实测是重要的途径之一。
总传热系数是度量换热器性能的重要指标。
为了提高能量的利用率，提高换热器的总传热系数以强化传热过程，是生产实践中经常遇到的问题。
列管换热器是一种间壁式的传热装置，冷热液体间通过壁面完成传热过程。
由热流体对壁面的对流传热、间壁的固体传导和壁面对冷流体的对流传热三个传热子过程组成。
以冷流体侧传热面积为基准的总传热系数与三个子过程的关系为冷流体→壁面→热流体。
由此可知，通过分别考察冷热流体流量对传热系数的影响，可达到了解某个对流传热过程的性能。
若要了解对流给热过程的定量关系，可由非线性数据处理而得Hh C m C c A A A A K αλδα++=11这种研究方法是过程分解与综合实验研究方法的实例。
总传热系数K 借助于传热速率方程式和热量衡算方程式求取 热量衡算方程式()()出进出进t t C G Q T T C G Q Pc c Ph h h -=-=c损Q Q Q c h +=换热器保温良好0=损Q则Q Q Q c h ==由于实验过程中存在随机误差，换热器的传热量为()2/c h Q Q Q +=换热器的操作优劣以传热不平衡度η度量，即%100⨯-=θθθηh 总传热速率方程式m t KA Q ∆=()()进出出进进出出进t T t T t T t T t m ----=∆ln上面各式中：K 为总传热系数；α为流体的给热系数；A 为换热器的传热面积；G 为流体的质量流量；Q 为传热量；C p 为流体的恒压热容；T 为热流体温度；t 为冷流体温度；△t 为传热温度差；η为操作不平衡；λ为固体壁的导热系数；δ为固体壁的厚度。
实验三传热系数K和给热系数α的测定解答
实验三 传热系数K 和给热系数α的测定一、 实验目的1. 了解间壁式传热元件和给热系数测定的实验组织方法；2. 学会给热系数测定的试验数据处理方法；3. 了解影响给热系数的因素和强化传热的途径。
二、实验原理在工业生产中，间壁式换热器是经常使用的换热设备。
热流体借助于传热壁面，将热量传递给冷热体，以满足生产工艺的要求。
影响换热器传热速率的参数有传热面积、平均温度差和传热系数三要素。
为了合理选用或设计换热器，应对其性能有充分的了解。
除了查阅文献外，换热器性能实测是重要的途径之一。
传热系数是度量换热器性能的重要指标。
为了提高能量的利用率，提高换热器的传热系数以强化传热过程，在生产实践中是经常遇到的问题。
在热流体对固体壁面的对流给热，固体壁面的热传导和固体对冷流体的对流给热三个传热过程中，所涉及的热量衡算为：1212()()()()h h w c c w mw w Q KA T t Q A T t Q A t t A Q t t ααλδ=-=-=-=- 1122111w w w w h h m c c T t t t t t T tQ A A A KA δαλα----==== 1h h m c cK A A A A A A δαλα=++在所考虑的这个传热过程忠，所涉及的参数共有13个，采用因次分析方法 ：π=13-4=9个无因次数群。
该方法的基本处理过程是将研究的对象分解成两个或多个子过程 。
即：12(,)K f αα≈分别对α1、α2进行研究：1111111(,,,,,)p f d u c αρμλ=无因次处理得：0(,)Re Pr p b c c d du f Nu a μαρλμλ=→= 1）传热系数K 的实验测定 热量衡算式和传热速率方程式 热量衡算式：21()c c pc Q q c t t ρ=-传热速率式：m Q KA t =∆其中：12211221()()lnm T t T t t T t T t ---∆=--两式联立，得：21()c c pc mq c t t K A t ρ-=∆2）给热系数α的实验测定 热量衡算式和传热速率方程式 热量衡算式：21()c c pc Q q c t t ρ=-传热速率式：c mc Q A t α=∆其中：2121()()lnw w mc w w t t t t t t t t t ---∆=--下上上下两式联立，得：21()c c pc c mcq c t t A t ρα-=∆三、实验组织方法qc----空气流量计1个；t1、 t2 -----冷流体进、出口温度计2个；T-----水蒸汽温度计1个；tw上、tw下-----上壁温、下壁温温度计2个；P ---装1个压力表；配上套管换热器、蒸汽发生炉、疏水器、阀门管路、凉水塔系统组成如下实验装置。
(2021年整理)蒸汽冷凝时传热系数和给热系数测定实验指导书
蒸汽冷凝时传热系数和给热系数测定实验指导书(推荐完整)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（蒸汽冷凝时传热系数和给热系数测定实验指导书(推荐完整)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为蒸汽冷凝时传热系数和给热系数测定实验指导书(推荐完整)的全部内容。
蒸汽冷凝时传热系数和给热系数测定实验指导书（推荐完整) 编辑整理：张嬗雒老师尊敬的读者朋友们：这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布到文库,发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方,但是我们任然希望蒸汽冷凝时传热系数和给热系数测定实验指导书（推荐完整) 这篇文档能够给您的工作和学习带来便利.同时我们也真诚的希望收到您的建议和反馈到下面的留言区，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请下载收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为〈蒸汽冷凝时传热系数和给热系数测定实验指导书（推荐完整）〉这篇文档的全部内容。
蒸汽冷凝时表面传热系数和总传热系数测定实验说明书一、实验目的:1、掌握冷凝换热器的换热量Φ和表面传热系数h及总传热系数K的测试和计算方法；2、熟悉冷凝换热器实验台的工作原理和使用方法；3、了解不同蒸汽压力下的冷凝换热时表面传热系数的变化规律。
二、实验测试装置简介：1。
测定装置整体组装，带脚轮，用户接电源和上、下水后即可使用。
2.可测蒸汽在水平管内冷凝(管外为自来水）时的传热系数和给热系数。
其工作原理及流程如图所示.3.管子的内壁面温度用事先埋好的三支热电偶(轴向均布）测量。
4。
