滑动变阻器的正确使用
变阻器的使用技巧

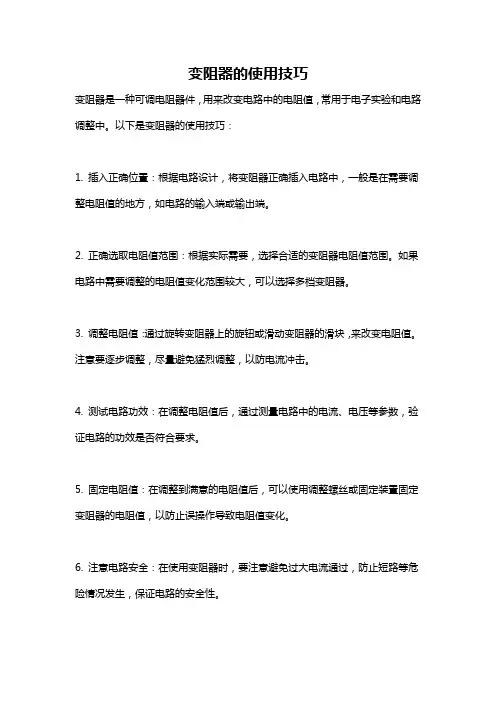

变阻器的使用技巧
变阻器是一种可调电阻器件，用来改变电路中的电阻值，常用于电子实验和电路调整中。
以下是变阻器的使用技巧：
1. 插入正确位置：根据电路设计，将变阻器正确插入电路中，一般是在需要调整电阻值的地方，如电路的输入端或输出端。
2. 正确选取电阻值范围：根据实际需要，选择合适的变阻器电阻值范围。
如果电路中需要调整的电阻值变化范围较大，可以选择多档变阻器。
3. 调整电阻值：通过旋转变阻器上的旋钮或滑动变阻器的滑块，来改变电阻值。
注意要逐步调整，尽量避免猛烈调整，以防电流冲击。
4. 测试电路功效：在调整电阻值后，通过测量电路中的电流、电压等参数，验证电路的功效是否符合要求。
5. 固定电阻值：在调整到满意的电阻值后，可以使用调整螺丝或固定装置固定变阻器的电阻值，以防止误操作导致电阻值变化。
6. 注意电路安全：在使用变阻器时，要注意避免过大电流通过，防止短路等危险情况发生，保证电路的安全性。
7. 清洁维护：定期清洁变阻器，以保持其正常运行状态。
预防灰尘和污垢的沉积，防止电阻器发热和接触不良。
需要注意的是，变阻器是一种可调电阻器件，不应长时间工作在极限电阻值位置，以防止过热和损坏。
电流表、电压表、滑动变阻器的使用方法
电流表、电压表、滑动变阻器的使用方法1、电流表的使用（“三要”“两不”）
①.使用之前要检查指针是否指零
②.电流表串联接入电路中
③.电流要从“+”接线柱流入，从“–”接线柱流出
④.被测电流不能超过电流表量程
⑤.任何情况下不能使电流表直接连到电源的两极
2、电压表的使用（“三要”“一不能”“一能”）
①.使用之前要检查指针是否指零
②.电压表要并联在电路中
③.电流要从“+”接线柱流入，从“–”接线柱流出。
④.被测电压不能超过电压表的量程。
⑤.电压表能直接接到电源的两极上，此时测量电源电压。
3、滑动变阻器的使用方法
①. 滑动变阻器要与被控制的用电器串联接入电路中。
②. 滑动变阻器连入电路中时，取一上一下两个接线柱。
③. 在闭合开关之前，滑动变阻器的阻值调到最大值。
4、通常采用“试触法”来选择量程，用大量程试触。
滑动变阻器的使用方法和注意事项
滑动变阻器的使用方法和注意事项【摘要】滑动变阻器是一种常用的电子元件，广泛应用于电路调节和控制中。
本文详细介绍了滑动变阻器的结构和原理，安装步骤，调节方法，维护保养以及注意事项。
了解这些内容可以帮助用户正确使用和维护滑动变阻器，确保其正常运行和延长使用寿命。
滑动变阻器的重要性和应用领域也在本文中得到了探讨，展示了其在电子领域的重要作用。
未来，随着科技的不断发展，滑动变阻器可能会有更广泛的应用和更多的创新。
深入了解滑动变阻器的使用方法和注意事项对于电路设计和维护工作至关重要。
【关键词】滑动变阻器、使用方法、注意事项、结构、原理、安装步骤、调节方法、维护保养、重要性、应用领域、未来发展1. 引言1.1 滑动变阻器的使用方法和注意事项滑动变阻器是一种常见的电子元件，用于在电路中调节电阻值。
在实际应用中，正确的使用方法和注意事项能够确保滑动变阻器的性能和稳定性，延长其使用寿命。
使用滑动变阻器之前，需要了解其基本结构和工作原理。
滑动变阻器通常由一个固定的电阻体和一个可滑动连接的滑动块组成，通过调节滑动块的位置来改变电阻值。
在调节电阻值时，需要注意滑动块与电阻体的接触是否良好，以确保电阻值的准确性。
在安装滑动变阻器时，应该注意避免在高温、高湿度或有腐蚀性气体的环境中使用，以免影响其性能。
安装时要确保电路断电，避免触电危险。
安装完成后，应该进行电阻值的测试，确保其准确性。
调节滑动变阻器的方法通常是通过手动移动滑动块来改变电阻值，可以根据实际需要逐步调节至所需数值。
在调节过程中，要避免过度力量导致损坏滑动块或电阻体。
维护保养滑动变阻器时，应该定期清洁滑动块和电阻体表面的污垢，保持良好的接触。
避免在潮湿或灰尘较多的环境中使用，以免影响其正常工作。
在使用滑动变阻器时，还需要注意一些事项，如避免过载使用、防止灰尘积累、避免长时间高温工作等。
只有正确使用和注意维护，滑动变阻器才能发挥最佳性能，确保电路稳定工作。
滑动变阻器在电子领域有着重要的应用和意义，正确使用和保养对延长其使用寿命和稳定性至关重要。
八年级上册科学书第140页滑动变阻器应用的实验电路结论
八年级上册科学书第140页滑动变阻器应用的实验电路结论摘要：一、滑动变阻器原理简述二、滑动变阻器在实验电路中的应用1.电流调节2.电压调节3.保护电路三、滑动变阻器使用注意事项四、实验电路结论总结正文：滑动变阻器是电子电路中常见的一种元件，它具有良好的可调性、可靠性以及广泛的应用范围。
在八年级上册科学书第140页的实验电路中，我们可以看到滑动变阻器的身影。
本文将简要介绍滑动变阻器的原理、在实验电路中的应用，以及使用注意事项。
一、滑动变阻器原理简述滑动变阻器主要由电阻体、滑动触点和外壳组成。
电阻体通常为线绕型，当滑动触点在电阻体上滑动时，电路中的电阻值就会发生变化。
从而达到调节电流和电压的目的。
二、滑动变阻器在实验电路中的应用1.电流调节：在实验电路中，滑动变阻器可以用来调节电流的大小。
通过改变电阻值，使得电流在合适的范围内流动，以满足实验需求。
2.电压调节：滑动变阻器还可以调节电路中的电压。
当滑动触点位于电阻体的高电压端时，电路中的电压较高；反之，电压较低。
3.保护电路：滑动变阻器具有一定的保护作用。
当实验电路中的电流或电压超过设备所能承受的极限值时，滑动变阻器可以起到限流、限压的作用，防止设备受损。
三、滑动变阻器使用注意事项1.选用合适的滑动变阻器：根据实验电路的需求，选择适当电阻值、电流容量和电压等级的滑动变阻器。
2.接线正确：确保滑动变阻器的接线正确无误，避免短路和故障。
3.注意散热：长时间大电流运行时，滑动变阻器可能会产生较多的热量，需注意散热，以免过热损坏。
四、实验电路结论总结滑动变阻器在实验电路中发挥着重要作用，通过对电流、电压的调节，满足了实验需求，同时也具有一定的保护作用。
伏安法测电阻应注意的问题
伏安法测电阻应注意的问题作者：刘亮来源：《中学教学参考·中旬》 2013年第1期江苏靖江市斜桥中学（214513）刘亮伏安法测电阻是部分电路欧姆定律在实验中的应用，该实验对学生理解和掌握欧姆定律有着重要的作用，为后面描绘小灯泡的伏安特性曲线和测定电源的电动势和内阻打好基础。
在使用伏安法测电阻时应注意以下几点。
一、滑动变阻器的使用在一般电路中滑动变阻器常作为可变电阻使用，其功能有二：其一通过改变变阻器电阻改变电路电流，实现对电路电流的控制，即分流法，这时需要两个接线柱，上面任选一个下面任选一个；其二通过变阻器改变电阻、改变用电器的电压，即分压法，这时需要接三个接线柱，下面两个上面任选一个。
如下图所示。
二、直流电压表和电流表的使用电流表是电流计并联一个电阻构成的，内阻较小，只有几十欧，在接入电路时，为了保护电表必须串联在待测电路中。
而电压表是电流计串联一个电阻构成的，内阻较大，一般几千欧，电压表所在支路相当于断路，所以电压表必须并联在待测电路的两端。
电流表和电压表均有三个接线柱，应根据所需量程选择合适的接线柱。
在实验前，应先根据实验提供的器材估计电路的电流强度和电压值，若不能估计，可采用试触法，根据指针的偏转选用合适的量程。
读数时要考虑所选量程与两电表上刻度尺的换算关系，在连接实物图时必须注意电流从正极流入，从负极流出。
三、电流表内接法与外接法的选择伏安法测电阻的原理是欧姆定律R=U/I ，要测某一电阻Rx的阻值，只要用电压表测出Rx的电压，用电流表测出通过Rx的电流即可。
但实际电压表和电流表都要考虑内阻，因此实验测量出的电阻值与真实值相比存在误差。
为了减少测量过程中的系统误差，通常伏安法测电阻的电路有两个基本连接方法：内接法和外接法，如下图所示。
从前面的分析可知，当RV�R时，选择电流表外接法误差更小；当RA�R时，选择电流表内接法误差更小。
但这只给定了待测电阻R的一个大概的取值范围，在具体的测量中究竟如何根据给定的待测电阻R的值来确定测量电路的选择呢？当待测电阻的阻值完全不知道时，常采用试触法。
滑动变阻器的使用方法
8
二、串联电路规律
• 1、电流、电压、电阻的关系：
II1 I2 UU1U2 RR1R2
2、串联电路中各电阻所分得的电压与电阻 成正比——串联分压。
R1 U 1 R2 U 2
9
• 例1：两个导体串联组成的电路的总电压是12 伏，其中A导体的电阻是8欧，它两端电压是 4伏，求B导体的电阻。
• 例2、已知串连着的两个电阻两端总电压是 12V，两电阻的阻值之比为3：2，求两电阻 各自的电压为多少？
30
7. 电 阻 R1 与 R2 并 联 在 电 路 中 ， Rቤተ መጻሕፍቲ ባይዱ=6 Ω，R2=4Ω．它们并联后的总电阻是 __2_.4___Ω．通电时， Rl、R2两端电压 之 比 U1 ： U2=________1_:1__ ， Rl 、 R2 中 的电流之比I1：I2=________2_:3_．
31
16. 如 图 4 所 示 的 电 路 中 ， 电 源 电 压 保 持 不 变．闭合开关S后，当滑动变阻器的滑片P向左
滑动变阻器的使用方法： 1、使用C、D（上边两个）接线柱：
A
C
D
A
B
滑动变阻器的电阻线没有接入电路，所以起不到 改变电阻，从而改变电流的作用。是一种错误用法。
1
2、使用A、B（下边两个）接线柱：
A
C
D
A
B
相当于接入电路中一个定值电阻,同样起不到
改变电阻，从而改变电流的作用。
2
３、使用A、Ｃ（一上一下）两个接线柱：
• （1）在电路中应串联一个电阻，还是并联
一个电阻？画出电路图；（2）这个电阻的
阻值是多少？
解题关键：
串联电路各处电流相 等；总电压等于各部 分电压之和
练习使用滑动变阻器
练习使用滑动变阻器
江苏省泗阳县李口中学 沈正中
【目的】：练习使用滑动变阻器改变电路中的电流。
【器材】：滑动变阻器、电池（盒）、电流表、小灯（泡）座、开关、导线等。
【原理】 ：通过改变连入电路中电阻丝的长度来改变电阻，从而改变电路中的电流。
【步骤】：1. 观察滑动变阻器的
构造；
2. 滑动变阻器的正确接线方法：
①要串联在电路中；②连接“一上一
下”两个接线柱。
不能“接同上”
（电阻为零），也不能“接同下”（电阻是大）。
铭牌上标有“20Ω 2A ”的意思是变阻器的最大阻值是20Ω，允许通过的最大电流不能超过2A ，否则易烧坏变阻器。
3. 断开开关，按照右边的电路图正确连接好实物
仪器。
4. 为了保护电路，闭合开关之前，应将滑动变阻
的器滑片置于最大值位置。
5. 闭合开关，移动滑片P ，使滑动变阻
器接入电路部分的电阻减小（增大），观察电
流表示数和小灯泡亮度变化，并把实验结果填
入下面表格中。
6. 实验结束，整理实验器材。
【结论】：1..滑动变阻器可改变电路中的电阻，从而改变电路中的电流和部分电路两端的电压。
2.滑动变阻器可以保护电路。
滑动变阻器的正确使用方法
滑动变阻器的正确使用方法
正确使用滑动变阻器的方法如下：
1.在使用滑动变阻器前，应先检查其外观是否正常，检查滑动变阻器的绝缘性能是否正常，
以及滑动变阻器内部的接线是否正确。
2.滑动变阻器的滑片应按照要求的阻值调整，并且要注意滑片的滑动是否平稳。
3.滑动变阻器的接线端子要接触牢固，确保电路的正常工作。
4.滑动变阻器的滑片在使用过程中不能受到外力，以免影响滑动变阻器的正常使用。
5.定期检查滑动变阻器的滑片，检查阻值是否正常，以及滑动变阻器的外观是否正常。
练习使用滑动变阻器实验报告
练习使用滑动变阻器实验报告
养德励志进取创新福泉市凤山初级中学
练习使用滑动变阻器实验报告
学校班级实验日期年月日同组人姓名
一、实验名称：练习使用滑动变阻器
二、实验目的：1、学习正确使用滑动变阻器的方法。
2、初步掌握有目的的用滑动变阻器改变电路中电流的方法。
三、实验器材：电源（6V0.5A）电阻(10
小灯泡1（含灯座）开关1电流表1电压表1滑动变阻器1导线（若干）
四、实验操作步骤及要求：
1、如图一，观察滑动变阻器的构造，思考并回答下列问题：
（1）、滑动变阻器的制作原理是，为了，我们刮去了与滑片接触处的电阻丝绝缘层。
（2）、滑动变阻器一共有个接线柱，选接或接入电路时滑片移动其连入电路电阻不变；接时的连入电路电阻最小；接时的连入电路电阻最大；接、、或都能改变它连入电路的的电阻值，要用滑动变阻器改变电路的电流，变阻器应该跟该电路
联，滑动变阻器接入电路时，滑片要滑到其阻值的一端。
图一图二
2、如图二连接电路，改变滑片的位置，使灯泡亮度由暗到亮或由亮到暗的变化，同时观察电流表的示数变化情况，思考它们之间的联系：。
3、在右图将变阻器与电阻连成串联
电路，要求电流表、电压表分别测电阻的
电流、电压，然后调节滑片位置，使电阻
两端电压成整数倍变化，如1V、2V、3V
等，同时观察电流表的示数变化情况，思
考它们之间的联系：
五、实验小结：滑动变阻器的正确连接方法：（1）要串联在电路中；（2）连接“一上一下”两个接线柱。
（3）、铭牌上标有“__Ω__A”表示变阻器的最大阻值是__Ω，允许通过的最大电流是__A,否则会烧坏变阻器。
团结勤奋勇敢求实。
九年级滑动变阻器知识点
九年级滑动变阻器知识点滑动变阻器是电路中常见的电子元件之一，它具有调节电流或电压的功能。
在九年级的物理学习中，我们需要了解滑动变阻器的工作原理、结构、使用方法以及相关的实验内容。
本文将详细讲解滑动变阻器的相关知识点。
一、滑动变阻器的工作原理滑动变阻器的工作原理基于电阻调节的原理。
它由一个可滑动的滑片和两个固定的电阻端点组成。
滑片在滑轨上移动，当滑片与电阻器连接时，电流可以通过滑片和滑轨之间的接触面，从而改变电阻的大小。
二、滑动变阻器的结构滑动变阻器一般由滑轨、滑块和外壳组成。
滑轨通常由导电材料制成，能够导电并具有一定的耐磨性。
滑块是连接电路和滑轨的组件，通常由金属制成。
外壳则起到保护电路和固定滑轨的作用，通常由塑料等绝缘材料制成。
三、滑动变阻器的使用方法1. 电路中的调节元件滑动变阻器可以作为电路中的调节元件，通过滑动滑块改变电阻的大小，从而调节电路中的电流或电压。
例如，在调节亮度的电路中，我们可以通过滑动变阻器来控制电流的大小，从而改变灯泡的亮度。
2. 实验中的测量元件滑动变阻器还可以作为实验中的测量元件，用于测量电路中的电阻大小。
通过滑动滑块，将滑动变阻器与待测电阻相连，可以根据滑块位置读取电阻的数值。
四、滑动变阻器的实验内容1. 测量滑动变阻器的电阻实验中，我们可以使用万用表或电表来测量滑动变阻器的电阻。
首先，将测量仪器的两个探针分别连接到滑动变阻器的两个固定端点上。
然后，通过滑动滑块，记录不同位置下的电阻数值。
2. 调节电路中的电阻通过搭建简单的电路，我们可以利用滑动变阻器调节电路中的电阻大小。
例如，在LED灯的电路中，我们可以通过滑动变阻器来改变电流的大小，从而控制灯光的亮度。
3. 观察电流与电压的关系实验中，我们可以将滑动变阻器与电源和电流表相连，观察滑动变阻器位置改变时电流的变化情况。
通过记录不同位置下的电流数值，我们可以得到电流与电阻之间的关系。
总结：滑动变阻器是电路中常见的调节元件，具有调节电阻的功能。
滑动变阻器的使用课件
规律:能改变连入电阻的接法有4种（一上一下），AC、AD连接效 果相同，BC、BD连接效果相同。
接法
CD
表3
AB
移动 向左 向右 向左 向右
电灯 不变 不变 不变 不变
电流 不变 不变 不变 不变
电阻 不变 不变 不变 不变
规律:不能改变连入电阻的接法有2种，CD： 连入电阻为0,AB：
连入电阻为最大阻值（铭牌上的标示）。
M
NC
P
D
A
B
探一探： 变阻器的六种连接方式之间有什么规律可寻呢？
接法
表1
AD
AC
接法
表2
BD
BC
移动 向左 向右 向左 向右
移动 向左 向右 向左 向右
电灯 变亮 变暗 变亮 变暗
电灯 变暗 变亮 变暗 变亮
电流 变大 变小 变大 变小
电流 变小 变大 变小 变大
电阻 变小 变大 变小 变大
电阻 变大 变小 变大 变小
1 0 .2
A
20|1A
6、图所示的滑动变阻器结构示意图中，当它连入电路
后要求滑片P向左移动时电路中的电流变大，则可以
把接线柱__A____和__C____连入电路，也可以把接线 柱__B_C___和__C_D___连入电路．
7.右图示，电阻箱的示数是___Ω。
C
D
P
A
B
1、如图，若将导线接在滑动变阻器B和C两个 接线柱上，当滑动触头P向右滑动时，变阻器 的阻值将如何变化？若接在＿＿A＿和＿B＿两个 接线柱上，阻值为最大且始终保持不变。
2．如图所示电路，要使灯泡的亮度变小，则必 须使变阻器接入电路部分的电阻变＿大＿，电流 表的示数变＿小＿＿，滑动触头P应向＿右＿移动。
九年级电路滑动变阻器知识点
九年级电路滑动变阻器知识点电路滑动变阻器是九年级电路学习的一个重要知识点。
它是一种可以调节电阻大小的器件，通过改变滑动触点的位置来改变电路中的电阻值。
滑动变阻器在电子设备和电路中广泛应用，具有非常重要的作用。
本文将介绍电路滑动变阻器的原理和使用方法。
一、电路滑动变阻器的原理电路滑动变阻器是由滑动触点和固定触点组成的。
固定触点上有一段电阻丝，滑动触点可以在这段电阻丝上移动，从而改变电路中通过的电阻值。
电路滑动变阻器的原理是利用滑动触点的位置改变电阻丝的有效长度，从而改变电路中的电阻值。
当滑动触点靠近固定触点时，电阻丝的有效长度变小，电阻值变小；当滑动触点远离固定触点时，电阻丝的有效长度变大，电阻值变大。
通过改变滑动触点的位置，电路中的电阻值可以连续地变化。
二、电路滑动变阻器的使用方法1. 连接方式：电路滑动变阻器有三个引脚，分别是两个固定触点引脚和一个滑动触点引脚。
在电路中使用时，通常将两个固定触点引脚与电路的两个点连接，滑动触点引脚则与需要调节的电路连接。
2. 调节电阻值：通过改变滑动触点的位置，可以调节电路中的电阻值。
当滑动触点靠近固定触点时，电阻值减小；当滑动触点远离固定触点时，电阻值增大。
通过细致地调节滑动触点的位置，可以实现对电路中电阻值的准确控制。
3. 应用场景：电路滑动变阻器在电子设备和电路中有广泛的应用。
比如，在音频设备中，可以使用滑动变阻器来调节音量大小；在调光灯中，可以使用滑动变阻器来调节灯光的亮度；在电子测量仪器中，可以使用滑动变阻器来进行精确的电阻调节等等。
三、电路滑动变阻器的注意事项1. 使用环境：电路滑动变阻器通常在常温、干燥、无腐蚀性气体的环境中使用，避免受到潮湿和腐蚀。
2. 防静电：在使用和安装电路滑动变阻器时，要注意防止静电的产生和积累，以免对器件产生影响。
3. 调节范围：滑动变阻器的调节范围是有限的，不能超出其设计范围，以免损坏设备或引起其他问题。
四、总结电路滑动变阻器是一种重要的电子器件，通过改变滑动触点的位置来调节电路中的电阻值。
初中九年级物理滑动变阻器使用方法
滑动变阻器使用方法滑动变阻器一般串联在电路中。
连接时应“一上一下”的把接线柱接人电路中。
连接电路时应把滑动变阻器的滑片滑至阻值最大处。
滑动变阻器定义：滑动变阻器是电路中的一个重要元件，它可以通过移动滑片的位置来改变自身的电阻，从而起到控制电路的作用。
在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。
滑动变阻器构造：滑动变阻器的构成一般包括接线柱、滑片、电阻丝、金属杆和瓷筒等五部分。
滑动变阻器符号：常用Rx表示，元件符号位或。
滑动变阻器结构示意图：滑动变阻器工作原理：通过改变接入电路中电阻丝的长度，可以逐渐改变电阻。
滑动变阻器作用：改变电流、调节电压和保护用电器。
滑动变阻器铭牌：观察滑动变阻器的铭牌，能够了解它的最大阻值和允许通过的最大电流。
例如铭牌上标有“20Ω 1.5A”的字样，说明该滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1．5A。
滑动变阻器优缺点：优点：能连续地改变接人电路的电阻值；缺点：不能直接读出电阻值的大小。
滑动变阻器的接法口诀：串入电路调流控压；一上一下作用最大；同上同下没有变化；连入之前调到最大。
滑动变阻器在电路中可以作限流器用，也可以作分压器用。
在确保安全的条件下，如何选用这两种不同的形式，是由电路中的需要来决定的。
滑动变阻器限流式以下情况可选用限流式接法：①待测用电器电阻接近滑动变阻器电阻（也可选用分压式接法）。
②简化电路，节约能源。
滑动变阻器分压式以下情况必须使用分压式接法：①待测用电器电阻远大于或远小于滑动变阻器电阻。
②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。
③实验要求待测用电器电流及其两端电压可变范围较大。
④采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。
串分压公式：U1/U2=R1/R2并分流公式：I 1/I 2=R2/R1在一个并联电路中，电路中总电阻的倒数等于各支路上电阻的倒数之和。
滑动变阻器的移动规律
滑动变阻器滑片移动规律如下。
1、当电压表被串接在滑动变阻器上时，不论滑片如何移动，电压表均显示电源电压，无变化。
2、当电压表被并联接在滑动变阻器上时，且该电路只有这个滑动变阻器，滑片从低阻向高阻移动时，电压均显示电源电压，无变化。
但滑片如移到很小阻值时，过大的电流要引起电源电压降或烧毁电路，电压表显示0电。
3、当电压表被并联接在滑动变阻器上时，且该电路上有电阻与这个滑动变阻器串连，滑片从0欧到低阻到高阻移动时，电压表显示由0到小到大电压，滑片从高阻向低阻向0欧移动时，电压表显示由大到小电压直至到0。
中考物理：电压表电流表滑动变阻器使用注意事项
中考物理：电压表电流表滑动变阻器使⽤注意事项
店铺中考⽹为⼤家提供中考物理：电压表电流表滑动变阻器使⽤注意事项，更多中考资讯请关注我们⽹站的更新!
中考物理：电压表电流表滑动变阻器使⽤注意事项
电压表：测谁的电压就和谁并联电流要正接线进，负接线出选对量程
电流表：测谁的电流就和谁串联电流要正接线进，负接线出选对量程电流表，电压表的读数：1、看所选的量程2、依所选量程确定分度值3、数⼩格。
滑动变阻器：要⼀上⼀下接线调谁的电流就和谁串联闭合开关前要把滑⽚滑⾄阻值最⼤处滑动变阻器的作⽤：调流、调压;保护电路。
注意：它不能改变定值电阻的阻值。
滑动变阻器的原理：移动滑⽚，通过改变接⼊电路电阻丝的长度，来改变接⼊电路的电阻⼤⼩，进⽽改变电路中电流的⼤⼩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动变阻器的使用
二、使用方法
高中主要有限流和分压的作用。
如何选用这两种不同的形式，是由电路中的需要来决定的。
以下情况可选用限流式接法：
①待测用电器电阻接近滑动变阻器电阻（也可选用分压
式接法）。
以下情况必须使用分压式接法：①待测用电器电阻远大于或远小于滑动变阻器电阻。
②实验要求待测用电器电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。
③实验要求待测用电器电流及其两端电压可变范围较大。
④采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。
连接的方法有6种:分别为AC、AD、BD、BC、CD、AB。
其中只有AC，AD，BD，BC这四种方法，也就是所谓的“一
上一下”，可以改变阻值。
剩下的两种不能改变阻值。
具体情况如下：
1.当导线接AD和AC时，滑片P向左移动时电阻变小，电
流变大。
当滑片P向右移动时，电阻变大，电流变小。
2.当导线接BC和BD时，滑片P向左移动时电阻变大，电
流变小。
当滑片P向右移动时，电阻变小，电流变大。
3.当划片接CD时，这时的电阻几乎为0.电流十分大。
同时电阻的阻值不可以通过移动滑片P来改变，所以这时就相当于一个定值电阻。
另外，如果这样直接接到电源上，就会发生短路。
4.当划片接AB时。
这时的电阻是最大的，那么通过的电流也很小。
同时电阻的阻值也不可以通过移动滑片P来改变，也相当于一个定值电阻。
