openstack ovs-dpdk原理OpenStack OVS-DPDK原理OpenStack是目前最流行的开源云计算管理平台之一，它提供了云计算中常见的计算、网络、存储等服务，可以帮助用户快速搭建自己的云计算环境。
而Open Virtual Switch （OVS）是OpenStack中常用的网络虚拟化技术，可以为VM （虚拟机）提供灵活的网络服务，同时保证了数据的安全性和可靠性。
而DPDK （Data Plane Development Kit）是Intel提供的一款数据平面开发工具包，可以帮助开发者实现高性能数据处理的应用程序。
本文主要介绍OpenStack OVS-DPDK原理，包括OVS和DPDK的概念、OVS-DPDK的架构、OVS-DPDK的工作原理以及如何配置使用OVS-DPDK等方面。
1. OVS和DPDK概念1.1 OVSOpen vSwitch（OVS）是一款开源的虚拟交换机，可以在虚拟机之间提供流量控制、QoS、负载均衡等网络功能。
OVS是使用C语言编写的，支持多种协议，例如VXLAN、GRE、STT、IPsec等。
OVS以插件的方式与OpenStack集成，并且可以与其他虚拟化软件和硬件配合使用，例如QEMU、XEN、DPDK等。
1.2 DPDKData Plane Development Kit（DPDK）是一个数据平面开发工具包，可以帮助开发者实现高性能数据处理的应用程序。
DPDK运行在x86、ARM和Power8等平台上，使用用户空间设备驱动程序（User Space Device Driver）和高效率的队列管理，可以在不使用内核网络协议栈的情况下，实现高速数据包的收发和处理。
2. OVS-DPDK架构OVS-DPDK是将OVS和DPDK结合起来实现的一种高性能的数据平面虚拟化技术。
OVS-DPDK的架构如图1所示：图1 OVS-DPDK架构从图1中可以看出，OVS-DPDK的架构由三部分组成，分别是：1. 用户态进程（OVS-DPDK）。
云计算基础架构平台应用 项目7-OpenStack网络服务
Neutron-LinuxBridge-Agent : 负责创建桥接网卡
Neutron-Dhcp-Agent：负责分配IP
Neutron-Metadata-Agent: 配合Nova-Metadata-Api实现虚拟机的定制化操作
L3-agent：实现三层网络vxlan(网络层)
OpenStack网络服务
目录 Contents
01
02
03
Байду номын сангаас04
05
思政课堂
任务
实训
笔记
习题
随着计算机的不断普及，网络及信息技术的广泛应用，提供了大量的互联网服务以及信息资源，从而也使更多的数据计算、存储以及应用等基本功能被人们应用在各项工作中，极大程度上方便了人们的生活，特别是进入云计算时代，将大量的个人信息、公司信息存储在网络上，存在一定的网络安全问题。所以我们在生活中要时刻保持网络安全意识，例如： 在使用WiFi时，不要随意接入陌生WiFi；在公共场所使用陌生的无线网络时，尽量不要进行与资金有关的银行转账与支付; 修改无线路由器默认的管理员用户名和密码，将家中无线路由器的密码设置得复杂些，并采用强密码，最好是字母和数字的组合; 不要轻易打开陌生人通过手机发送的链接和文件; 没有网络安全就没有国家安全，就没有经济社会稳定运行，广大人民群众利益也难以得到保障，全面形成“人人关注网络安全,人人参与网络安全”的良好网络环境
思政课堂
阿福所在公司的业务服务运行在公有云上，由于有些关于客户的重要信息等，公司便想将在公有云上的服务迁移至私有云上，老板便将想搭建一个OpenStack私有云平台，便于管理这些私密数据。由于阿福有着私有云的基础，老板就将搭建平台的任务交给了阿福，阿福在搭建了Keyston，Glance，Nova后终于到搭建Neutron，也由于网络结构的选择，阿福先对Neutron进行了详细的学习，阿福决定选择平面网络模式进行搭建Neutron并对网络进行了规划。 本次学习搭建OpenStack的Neutron网络服务，Neutron 的设计目标是实现“网络即服务（Networking as a Service）”。 为完成所设计的目标，在设计的原则上遵循了基于 SDN 实现网络虚拟化的原则，并在实现上充分利用了Linux系统上各种网络相关的技术来搭建Neutron。先创建关联好用户，并创建服务注册Api，再对Neutron进行安装。
FusionSphere OpenStack云计算方案介绍
Region
Controller Node NOVA –Api NOVA-Scheduler Nova-Condutor …. MySQL Rabbit-MQ
VM1
VMn
VMm
VMx
VM1
VMn
VMm
VMx
NOVA-Compute Host Aggregate 1
NOVA -Compute
NOVA-Compute
第2页
目录
1. OpenStack社区介绍 2. OpenStack系统架构 3. OpenStack在FusionSphere中的作用 4. FusionSphere OpenStack 服务功能特性 5. FusionSphere OpenStack规格指标
第3页
社区情况
NFV (IMS/EPC/ vCPE/vSTB/CC
⚫ 和其他服务组件一样，Heat 使用 Keystone 作为权鉴后台。
第25页
Heat组件
⚫ Heat-api 类似于nova-api，提供了原生的restful API对外使用。用户对API的调用，由heat-api处理 之后，最终通过RPC传递给Heat-engine来进一步 处理。
⚫ heat-api-cfn组件则提供了Amazon style 的查询 API，因此可以完全兼容于Amazon的 CloudFormation，对于API的请求，同heat-api类 似，处理之后，通过RPC传递给heat-engine进一 步处理。
⚫ 基于SOA的松耦合架构 计算、存储、网络充分解耦 不同厂商的资源池可以混合组网
华为在OpenStack社区Pike版本中的Drafted blueprint贡献和Bug修复排名分别达到第2位和第8位 借助OpenStack和KVM社区，华为云平台获取了对业界软硬件生态链的广泛支持，并且支持范围将持续扩大
openstack neutron原理
openstack neutron原理OpenStack Neutron（先前称为Quantum）是OpenStack项目中的网络服务组件，为云平台提供了虚拟网络的创建、管理和操作能力。
它的原理如下：1. 架构：Neutron采用了插件化的架构，通过各种插件来支持不同的网络技术和设备。
它包括核心服务（Core Service）、插件（Plugin）和代理（Agent）三个主要组件。
2. 核心服务：核心服务包括了API服务和插件调度服务。
API 服务提供了外部接口，用于接收和转发网络操作请求，并通过RPC（远程过程调用）机制与其他服务通信。
插件调度服务用于协调插件的使用和调度，并提供统一的接口给API服务。
3. 插件：插件是Neutron的核心组件，它们负责提供具体的网络功能和技术支持。
常见的插件包括Open vSwitch插件、Linuxbridge插件和Cisco插件等。
插件通过API与核心服务通信，接收和处理网络请求。
4. 代理：代理是运行在网络节点上的实体，用于处理具体的网络功能和操作。
它们包括L3代理、DHCP代理和Metadata代理等。
L3代理提供路由功能，负责处理跨子网的数据包；DHCP代理提供DHCP服务，为虚拟机提供动态IP地址；Metadata代理负责处理云平台元数据的访问。
5. 虚拟网络：Neutron通过虚拟网络抽象，将底层物理网络转化为虚拟网络，并为租户提供独立的、可定制的网络环境。
虚拟网络包括了子网、路由和安全组等组件，通过插件和代理来实现不同技术的网络隔离和功能。
总体来说，Neutron的原理是通过插件化的架构，将底层物理网络转化为虚拟网络，并借助核心服务、插件和代理等组件，提供各种网络功能和技术支持，实现云平台的网络管理和操作能力。

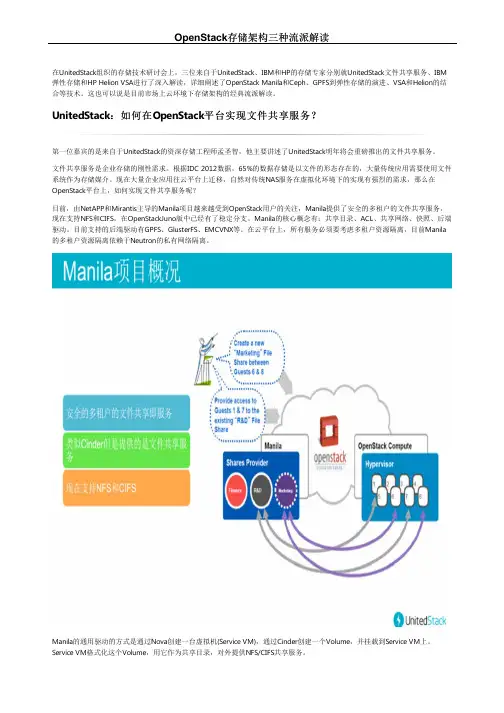

OpenStack存储架构三种流派解读
