三视图 北师大版
数学北师大版七年级上册三视图
不 识 庐 山 真 面 目 ︐
远 近 高 低 各 不 同 ︒
横 看 成 岭 侧 成 峰 ︐
题 西 林 壁
苏 轼
这是两幅意大利比萨斜塔的照片， 你知道第二幅照片中的斜塔为什么 不斜了吗？
如图：桌上放着一摞书和一个 茶杯。下面A、B、C、D、E这五 幅图分别是从什么方向看到的。
（课件：由三视图确定立体图形.swf）
由三视图想象实物现状：
实 物
实 物 使用帮助
实 物
实 物
下面所给的三视图表示什么几何体?
四棱柱
下面所给的三视图表示什么几何体?
根据下面三视图说出立体图形的名称.
课件：确定物体的形状.swf
例题：某工厂要加工一批密封罐，设计者给出了密 封罐的三视图，请你按照三视图确定制作每个密封 罐所需钢板的面积．
2
根据几何体的三视图画出它的表面展开图：
实 物
展 开 图
实 物
展 开 图
这节课我们主要学习了什么知识？
作业：
(1)请同学们寻找生活中三视图 的 例子 ； (2) 课本P101-103页第1-8题.
探索知识犹如登山 凭借你的聪明才智和顽强的毅力 你一定会获得一览众山小的喜悦！
感谢同学们努力学习， 再见！
密封罐的高为50mm，店面正六边形的直径为100mm，边长为 50mm，图是它的展开图． 由展开图可知，制作一个密封罐所需钢板的面积为
1 6 50 50 2 6 50 50 sin 60 2
3 6 50 1 2 27990 （mm2）
你能说出这三个图分别是从哪些方向观察到的吗？
分别从正面、左面、上面观察这些 立体图形，各能得到什么平面图形。Fra bibliotek立体 图形
第2课时复杂图形的三视图PPT课件(北师大版)
解：作法如下：
(1)先画互相垂直的辅
助线XY',ZY; (2)确定主视图的位置，
画出主视图;
主
(3)根据“长对正”与几何 视
体宽度，画出俯视图;
图
(4)根据“高平齐”与 “宽相等”画出左视图; (5)擦去辅助线
X
俯 视 图
看不见的轮廓 线要画成虚线
Y 左 视 图
Y '
Z
例2 如图是由若干小正方体搭成的几何体，我们 分别从正面看、从左面看和从上面看得到的平面图 形分别是怎样的呢？请同学们尝试画一画．
从上面看
从左面看 从正面看
从正面看
从左面看
从上面看
试一试
你能画出下面这个几何体的三视图吗？
正视图
左视图
俯视图
同步练习
请画出下面几何图形对应的三视图.
主视图
左视图
(1)
俯视图
主视图
左视图
(2)
俯视图
当堂练习
1.一个几何体的主视图和左视图如图所示,请补画这 个几何体的俯视图.
主视图
左视图
俯视图
2.一个直棱柱的主视图和俯视图如图所示.描述这
讲授新课
画复杂的几何体的三视图 画一画：画出下图的四棱柱的三视图. 解析：在画视图时,看得见部分的轮廓要画成实线，看 不见部分的轮廓线要画成虚线.
主视图
左视图
俯视图
典例精析
例1 画出如图所示的几何体的三视图．
分析：该几何体由两个大小不等的 长方体构成的组合体，画三视图时 要注意这两个长方体的上下、前后 位置关系．
第五章 投影与视图
5.2 视图
第2课时 复杂图形的三视图
导入新课
第一章 3 三视图
北师大版数学 ·必修2
返回导航
上页
下页
解析：这个几何体的三视图如图所示．
北师大版数学 ·必修2
返回导航
上页
下页
探究二
简单组合体的三视图
[典例 2] 画出几何体的三视图(阴影面为主视面)．
北师大版数学 ·必修2
返回导航
上页
下页
[解析]
组合体的三视图如下：
北师大版数学 ·必修2
返回导航
上页
下页
在绘制简单组合体的三视图时，首先要分析组合体是由哪几部分组成，各部分是怎 样的简单几何体以及它们的相对位置；其次是注意实线、虚线的处理．
北师大版数学 ·必修2
返回导航
上页
下页
[解析] 由这个空间几何体的三视图可以看出，该几何体是一个六棱台．直观图如图 ③所示．
画法：(1)作出两个同心的六边形，并在一个水平放置的平面内画出它们的直观图； (2)建立 z′轴，把里面的六边形向上平移高的大小； (3)连接两六边形相应顶点，并擦去辅助线，遮住线段用虚线表示，即得要画的六棱台．
北师大版数学 ·必修2
返回导航
上页
下页
01 课前 自主梳理
02 课堂 合作探究
03 课后 巩固提升
课时作业
北师大版数学 ·必修2
返回导航
上页
下页
[自主梳理] 一、由基本几何体生成的组合体的两种基本形式
1．将基本几何体 拼接 成组合体． 2．从基本几何体中 切掉 或 挖掉部分 构成组合体． 二、三视图 1．特点 (1)主、俯视图 长对正 ； (2)主、左视图 高平齐 ； (3)俯、左视图 宽相等 ，前后对应．
上页
下页
4．一个几何体的主视图为一个三角形，则这个几何体可能是下列几何体中的 ________(填入所有可能的几何体前的编号)． ①三棱锥 ②四棱锥 ③三棱柱 ④四棱柱 ⑤圆锥 ⑥圆柱

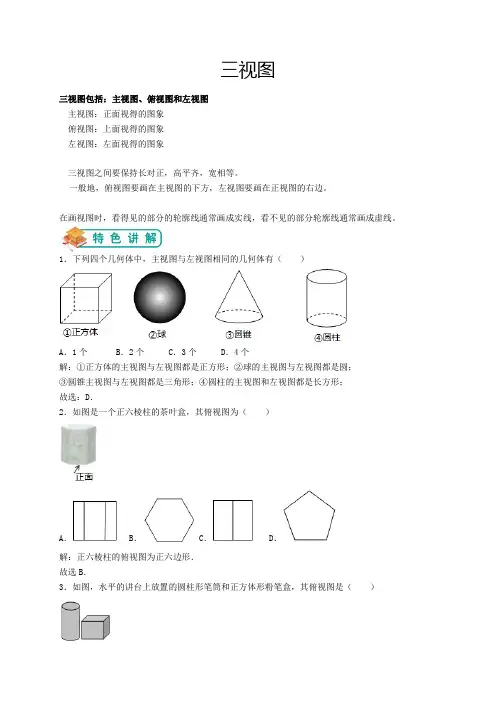

北师大版九年级(上)数学第17讲：三视图(教师版)——王琪
