实验四 测回法观测水平角
实验四测回法和方向法观测水平角
实验四测回法和方向法观测水平角测量实验-适用非测绘类专业加入时间：2008-3-22 8:48:20 $$来源$$ 点击：1861一、目的与要求（1）掌握测回法观测水平角的观测顺序、记录和计算方法。
（2）掌握测回法观测水平角的观测顺序、记录和计算方法。
（3）掌握方向法观测水平角的操作顺序、记录、计算方法，了解各项限差的要求。
二、计划与设备(1) 实习时数为2～4学时。
每实习小组4～5人。
(2) 实习设备有DJ6光学经纬仪l台，记录板l块，竹三脚架2个，垂球2～3个，木桩3个，斧头1把，测伞1把。
自备2H铅笔2支。
三、方法与步骤（一）测回法观测水平角的操作步骤如图2-7，在测站点O上安置经纬仪，用盘左和盘右各观测水平角（∠AOB）一次，盘左观测时为上半测回，盘右观测时为下半测回。
如两次观测角值相差不超过容许误差±40″，则取其平均值作为一测回的结果。
这一种观测法称为测回法。
其观测步骤为：(1)上半测回，盘左瞄准左方点(如图4-1中的A点)，读水平度盘读数(LA)，记录在表2-7中；顺时针方向转动照准部，瞄准右方点(如图2-7中的B点)，读水平度盘读数(LB)，记录在表2-6中；计算上半测回角值β左=LB-LA。
(2)下半测回，盘右倒转望远镜，逆时针方向转动照准部，瞄准右方点B，读数得RB，记录；逆时针方向转动照准部，瞄准左方点A，读数得RA，记录；计算下半测回角值β右=RB--RA。
(3)检查有无超限上下半测回角值之差使用DJ6光学经纬仪观测时，其限差为"，若超过限差″，则取上、下半测回角值的平均值为一测回水平角值，若超过限差±40"，则需重测整个测回。
图 4-12．测回法观测水平角的练习在测区范围地面上选择彼此相距30m左右的三点A、B、C，打下木桩，在桩顶钉小铁钉或画十字作为标志中心；在A点安置经纬仪，在B、C点架设竹三脚架并挂垂球，用测回法测得∠A；同法分别在B、C点安置仪器，测得∠B、∠C。
实验04 测回法观测水平角
姓名：班级：学号（短号）：实验四测回法观测水平角一、实验目的1、进一步熟悉经纬仪的构造、安置和技术操作方法。
2、掌握测回法测水平角的方法。
二、实训设备及器件：DJ6经纬仪、三脚架、标杆三、课时安排：2学时四、实验步骤及要求1. 在一个指定的点B上安置经纬仪。
2. 选择两个明显的固定点A（左侧）、C（右侧）作为观测目标或用花杆标定两个目标。
3. 用测回法测定其水平角值。
其观测程序如下：(1) 盘左观测：安置好仪器以后，以盘左位置照准左方目标A，度盘读数调至接近0°00′00″，并读取水平度盘读数。
记录人听到读数后，立即回报观测者，经观测者默许后，立即记入测角记录表中。
然后顺时针旋转照准部照准右方目标C，读取其水平度盘读数，并记入测角记录表中。
至此完成了上半测回的观测，记录者在记录表中要计算出上半测回角值。
(2) 盘右观测：将经纬仪置盘右位置，先照准右方目标C，读取水平度盘读数，并记入测角记录表中。
其读数与盘左时的同一目标读数大约相差180︒。
逆时针转动照准部，再照准左方目标A，读取水平度盘读数，并记入测角记录表中。
至此完成了下半测回的观测，记录者再算出其下半测回角值。
(3)如果上半测回角值和下半测回角值之差没有超限(不超过±40")，则取其平均值作为一测回的角度观测值，也就是这两个方向之间的水平角；否则应重新测该测回。
4. 如果观测不止一个测回，而是要观测n个测回，那么在每测回要重新设置水平度盘起始读数。
即对左方目标每测回在盘左观测时，水平度盘应设置180°/n的整倍数来观测。
五、实验成果记录表1 水平角测量观测记录（测回法）六、实验问题分析1、经纬仪观测水平角时，为什么要用盘左和盘右进行观测？2、为什么在一测回起始方向水平度盘调节接近0°，而在二测回时起始方向水平度盘调节接近90°？2。

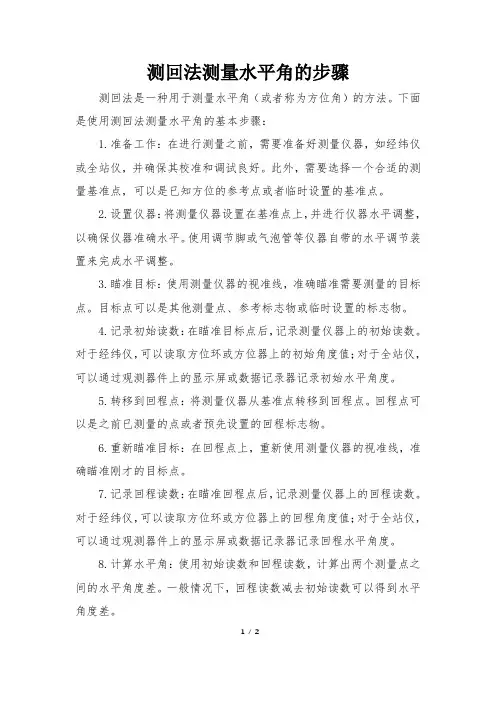

测回法测量水平角的步骤
测回法测量水平角的步骤测回法是一种用于测量水平角（或者称为方位角）的方法。
下面是使用测回法测量水平角的基本步骤：1.准备工作：在进行测量之前，需要准备好测量仪器，如经纬仪或全站仪，并确保其校准和调试良好。
此外，需要选择一个合适的测量基准点，可以是已知方位的参考点或者临时设置的基准点。
2.设置仪器：将测量仪器设置在基准点上，并进行仪器水平调整，以确保仪器准确水平。
使用调节脚或气泡管等仪器自带的水平调节装置来完成水平调整。
3.瞄准目标：使用测量仪器的视准线，准确瞄准需要测量的目标点。
目标点可以是其他测量点、参考标志物或临时设置的标志物。
4.记录初始读数：在瞄准目标点后，记录测量仪器上的初始读数。
对于经纬仪，可以读取方位环或方位器上的初始角度值；对于全站仪，可以通过观测器件上的显示屏或数据记录器记录初始水平角度。
5.转移到回程点：将测量仪器从基准点转移到回程点。
回程点可以是之前已测量的点或者预先设置的回程标志物。
6.重新瞄准目标：在回程点上，重新使用测量仪器的视准线，准确瞄准刚才的目标点。
7.记录回程读数：在瞄准回程点后，记录测量仪器上的回程读数。
对于经纬仪，可以读取方位环或方位器上的回程角度值；对于全站仪，可以通过观测器件上的显示屏或数据记录器记录回程水平角度。
8.计算水平角：使用初始读数和回程读数，计算出两个测量点之间的水平角度差。
一般情况下，回程读数减去初始读数可以得到水平角度差。
1/ 2通过以上步骤，可以使用测回法准确测量两个测量点之间的水平角。
在实际操作中，需要注意操作细节，如仪器的稳定性、瞄准准确性和读数精度等，以获得可靠和准确的测量结果。
2/ 2。
测回法测定水平角(“测回”相关文档)共6张
1
则 取其平均值作为一测回角值，即 为了提高测角精度，对角度需要观测多个测回，此时各测回应根据测回数n，按180°/n的原则改变起始水平度盘位置，即配度盘。 以上便完成了下半测回工作，β右 即下半测回角值。 β△=β1=/β2左（—β左β右+β右=9）2°=192′4°01″9-′9221°″19′30″= -10″ ≦±12″ β倒=转1/2望（远β镜左成+β盘右右）位=9置2°，19完′2成1″以下工作： 以2、上继便续完逆成时了针下旋半转测照回准工部作，，调β焦右与即照下准半左测边回目角标值A。，读数a右，设为180°00′42″，记入表中； β△右β==βb左右——βa右右=29722°1°290′4′102″-″9—2°11890′3°000″=′42-1″0=″92≦°±1192′3″ 0″ 则2、取继其续平逆均时值针作旋为转一照测准回部角，值调，焦即与照准左边目标A，读数a右，设为180°00′42″，记入表中； △β=β1=/β2左（—β左β右+β=右9）2°=192′4°01″9-′9221°″19′30″= -10″ ≦±12″ β上=下1/2两（个β半左测+β回右称）为=9一2°测19回′2。1″ 2以、上继便续完逆成时了针下旋半转测照回准工部作，，调β焦右与即照下准半左测边回目角标值A。，读数a右，设为180°00′42″，记入表中； △2、β=继β左续—逆β时右针=旋92转°1照9′准40部″-9，2调°19焦′3与0″照= 准-10左″ 边≦±目12标″ A，读数a右，设为180°00′42″，记入表中； 23、继计续算逆盘时右针位旋置转的照水准 平部角，β右调：焦与照准左边目标A，读数a右，设为180°00′42″，记入表中； △β=β左—β右 =92°19′40″-92°19′30″= -10″ ≦±12″ β右=b右—a右=272°20′12″—180°00′42″=92°19′30″ β=1/2（β左+β右）=92°19′21″
【精选】测回法与方向法观测水平角实验报告
测回法与方向法观测水平角实验报告一、目的与要求1、掌握测回法观测水平角的观测顺序、记录和计算方法。
2、掌握方向法观测水平角的操作顺序及记录、计算方法。
3、弄清归零、归零差、归零方向、2c 变化值的概念以及各项限差的规定。
二、实验过程A.两角测回法：1、在指定的地面点O 安置仪器，对经纬仪经行对中、整平并进行度盘配置，并在测站周围安置2个标杆；2、一测回观测。
盘左：瞄准左标杆A ，读取读数记a1；顺时针方向转动照准部，瞄准右标杆B ，读取读数记b1；计算上半测回角值11a b -＝左β。
盘右：倒转望远镜变为盘右状态，瞄准右标杆B ，读取读数记b2。
；逆时针方向转动照准部，瞄准左目标A ，读取读数记a2；计算下半测回角值12a b -＝右β；3、检查上、下半测回角互差是否超限。
计算一测回角值)(21右左βββ+=；4、计算测站测完毕后，当即检查各测回角值互差是否超限，计算平均角值。
B.三角方向法：5、在指定的地面点O 安置仪器，对经纬仪经行对中、整平并进行度盘配置，并用粉笔在测站周围确定3个十字点作为观测对象，分别记为A 、B 、C ；6、盘左。
瞄准起始方向目标读数，顺时针方向依次瞄准各方向目标读数，转回至起始方向仍瞄准目标读数。
检查归零差是否超限；7、盘右。
瞄准起始方向目标读数，逆时针方向依次瞄准各方向目标读数，转回至起始方向仍瞄准目标读数。
检查归零差是否超限；8、计算。
同一方向两倍视准误差2c =盘左读数-（盘右读数±180º），各方向的平均读数=21［盘左读数十（盘右读数±180º）］，归零后的方向值；9、测完各测回后，计算各测回同一方向的平均值，并检查同一方向值各测回互差是否超限。
三、实验结果A.测回法观测水平角记录测回竖盘位置目标水平度盘读数半测回角值较差一测回值（°′″）（″）（°′″）（°′″）A 左1 0 00 0082 33 3310 82 33 382 82 33 33右1 179 58 2582 33 432 262 32 08B.方向观测法观测水平角记录测站目标水平度盘读数左－右2C(″)2左＋右（″）归零后方向值（°′″）各测回平均方向值（°′″）盘左（°′″）盘右（°′″）1 A 0 00 00 180 00 04 -4 0 00 02 0 00 00 0 00 00B 135 20 47 315 21 01 -14 135 20 54 135 20 52 135 20 41C 196 26 57 16 26 43 +14 196 26 50 196 26 48 196 26 37 A 0 00 06 180 00 12 +6 0 00 092 A 90 00 00 270 00 08 -8 90 00 04 0 00 00B 215 20 30 35 20 40 -10 215 20 35 135 20 31C 289 26 33 109 26 28 +5 289 26 30 196 26 26A 90 00 32 270 00 26 +6 90 00 28四、实验总结1、在两角测回法实验中，我们用标杆作为参照物，但是没有参照点，导致我们来回测量时出现很大的误差，之后的测量中，我们应先选好测量点（最好是静止的）然后在进行测量才会避免误差很大；2、在读数时，经常把下丝读数当成中丝读数，致使出现很大的误差，所以以后在有仰角时，读数时一定要看清是否是十字丝的读数方可读数；3、还是对公式及步骤的一知半解导致浪费很多时间，所以还需多次练习提高熟悉度。
2020年国开大学《建筑测量实训》报告答案
《建筑测量实训》报告姓名 ________ 学号_____________ 班级___________ 日期________建筑工程测量实训，是学生学习“建筑工程测量”课程的重要环节，特别是对培养学生在独立工作、提高动手能力方面起着显著作用，是测量教学中必不可少的教学环节。
测■实训项目及要求实验一水准仪的认识与使用高程是确定地面点位的主要参数之一。
水准测量是高程测量的主要方法之一，水准仪是水准测量所使用的仪器。
本实验通过对微倾水准仪的认识和使用，使同学们熟悉水准测量的常规仪器、附件、工具，正确掌握水准仪的操作。
一、目的和要求⑴了解微倾式水准仪及自动安平水准仪的基本构造和性能，以及各螺旋名称及作用，掌握使用方法。
⑵了解脚架的构造、作用，熟悉水准尺的刻划、标注规律及尺垫的作用。
⑶练习水准仪的安置、瞄准、精平、读数、记录和计算高差的方法。
二、仪器和工具⑴每组微倾式水准仪1台、脚架1个、水准尺2根、尺垫2个、记录纸若干。
⑵自备：2H铅笔、草稿纸。
三、方法步骤⑴仪器介绍。
指导教师现场通过演示讲解水准仪的构造、安置及使用方法：水准尺的刻划、标注规律及读数方法。
⑵选择场地架设仪器。
从仪器箱中取水准仪时，注意仪器装箱位置，以便用后装箱。
⑶认识仪器。
对照实物正确说出仪器的组成部分，各螺旋的名称及作用。
⑷粗整平。
先用双手按相对（或相反）方向旋转一对脚螺旋，观察圆水准器气泡移动方向与左手拇指运动方向之间运行规律，再用左手旋转第三个脚螺旋，经过反复调整使圆水准器气泡居中。
⑸瞄准。
先将塑远镜对准明亮背景，旋转目镜调焦螺旋，使十字丝清晰；再用望远镜瞄准器照准竖立于测点的水准尺，旋转对光螺旋进行对光：最后旋转微动螺旋，使十字丝的竖丝位于水准尺中线位置上或尺边线上，完成对光，并消除视差。
⑹精平。
旋转微倾螺旋，从符合式气泡观测窗观察气泡的移动，使两端气泡吻合。
⑺读数。
用十字丝中丝读取米、分米、厘米、估读出亳米位数字，并用铅笔记录。
测回法观测水平角实验报告
一、目的与要求（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。
实验小组有5人组成。
（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。
三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。
稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。
对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。
如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。
等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角①度盘配置设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。
实验_测回法测量水平角
测回法测量水平角实验一、目的与要求1) 掌握光学对中法安置经纬仪的方法、DJ6级经纬仪瞄准目标和读数的方法。
2) 掌握测回法测量水平角的操作、记录及计算方法。
3) 光学对中误差应≤1mm；上下半测回角值互差不超过±42″，各测回角值互差不超过±24″。
二、准备工作1) 场地布置：在场地一侧按组数打下木桩若干，桩上钉一小钉，作为测站点C。
在场地另一侧距测站40~50m处选定两点，左边点为A，右边点为B，在点上用三根竹竿做支撑悬挂垂球，作为观测目标。
2) 仪器和工具：DJ6级光学经纬仪1台(含三脚架)，记录板1块，测伞1把。
三、人员组织每组4人，观测、记录计算轮换操作。
四、实验步骤1) 光学对中法安置经纬仪于测站点C。
旋转光学对中器目镜调焦螺旋使对中标志分划板十分清晰，再旋转物镜调焦螺旋[或拉伸光学对中器]看清地面测点C的标志。
粗对中：双手握紧三脚架，眼睛观察光学对中器，移动三脚架使对中标志基本对准测站点的中心(注意保持三脚架头面基本水平)，将三脚架的脚尖踩入土中。
精对中：旋转脚螺旋使对中标志准确地对准测站点的中心，光学对中的误差应≤1mm。
粗平：伸缩脚架腿，使圆水准气泡居中。
精平：转动照准部，旋转脚螺旋，使管水准气泡在相互垂直的两个方向居中。
精平操作会略微破坏前已完成的对中关系。
再次精对中：旋松连接螺旋，眼睛观察光学对中器，平移仪器基座(注意不要有旋转运动)，使对中标志准确地对准测站点标志，拧紧连接螺旋。
旋转照准部，在相互垂直的两个方向检查照准部管水准气泡的居中情况。
如果仍然居中，则仪器安置完成，否则应从上述的精平开始重复操作。
2) 水平度盘配置每人各观测水平角一测回，测回间水平度盘配置的增量角为180°/4=45°，也即，第1，2，3，4号同学观测时，零方向的水平度盘读数应分别配置为0°，45°，90°，135°。
左边点A为零方向的水平度盘配置方法为：瞄准目标A，打开度盘变换器护罩(或按下保护卡)，旋转水平度盘变换螺旋，使读数略大于应配置值，关闭水平度盘变换器护罩(或自动弹出保护卡)。
实验四 水平角测量
半测回角值
角值 备注
° ′ ″ °′″
3
71 33 06
1
71 33 12 71°33′12″
71 33 18
2
5. 计算一测回水平角：两半测回之差在允许范围 内，则可取平均值。
五 实验结果及收获、体会
日期 年 月 日 仪器型号
水平角测量记录(测回法)
天气
班级
观测
小组 记录
测 竖盘 目 站 位置 标
左1
3
2
1
右3
水平度盘读数
° ′″ 00 12 18 71 45 24 180 12 00 251 45 18
每组：光学经纬仪一台(J6/J2)或电子经纬仪一台， 测钎两副。
四 实验方法与步骤
1、安置经纬仪于测站点上，对中、整平。
2、盘左位置，转动仪器瞄准左方目标点，读取 水平度盘读数，记入手薄。
3、顺时针转动仪器瞄准右方目标点，读取水平 度盘读数，记入手薄。
4、纵转望远镜成盘右位置，瞄准右方目标点， 读取水平度盘读数；再逆时针转动仪器瞄准 左方目标点，读取水平度盘读数。
实验四 水平角测量
DJ6经纬仪
实验报告内容
一 目的 二 要求 三 仪器及工具 四 实验方法与步骤
五 实验结果
一 目的
1、掌握测回法测水平角ቤተ መጻሕፍቲ ባይዱ步骤、记录和计算方法。
二 要求
1 、每组至少观测水平角3个。 2、 盘左、右所测水平角值之差J6级经纬仪应小于
40″，J2级经纬仪应小于18″。
三 仪器及工具
简述测回法测量水平角
简述测回法测量水平角在水平角测量时，我们常采用测回法和方向观测法。
其中，测回法是同时用正镜测量和倒镜测量测量一个未知角。
方向观测法是以两个以上的方向为一组，从初始方向开始，依次进行水平观测，正镜半测回和倒镜半测回，照准各方向的目标并读数的方法。
一、测回法和方向观测法步骤测回法：1、安置仪器：在测设点安置仪器，设置好观测目标a、b；2、盘左观测：对准a点，记录读数a左，顺时针旋转照准部，瞄b，记录读数b左，排序上半测回角值γ左；3、盘右观测：瞄准b点，记录读数b右，逆时针转动照准部，瞄b，记录读数a右，计算下半测回角值γ右；4、排序一测回角值：γ= （γ左+γ右）/2方向观测法：1、征用仪器于测站点，对中，整平后并使仪器处在盘左状态，照准初始方向a，准确照准后加载并记录水平差动读数a左；2、松动水平制动螺旋，按顺时针旋转照准部，瞄准目标b，读取并记录水平度盘读数b左；3、同样以此观测目标c、d,加载照准各目标的并记录水平差动读数；4、继续转动照准部，最后再观测起始方向a，精确照准后读取并记录水平度盘读数，此次照准a称为归零，此时上半测回结束；5、翻转望远镜并使仪器处在盘右状态，再按逆时针方向以此观测a、d、c、b、a同下班测回一样测量，同样也须要失效，若失效满足要求，则下半测回完结；6、计算照准误差值2c；7、排序各目标的方向值的平均值读数：照准某一目标时，水平差动读数，称作该目标的方向值；8、计算归零后的方向值；9、排序各测量重回零方向值的平均值。
当测回数为两个或两个以上时，由于测量误差的原因引致各测回之间存有一定的差值，如果差值在限差之内，可行其平均值做为该方向的最后方向值；10、计算各目标间的水平角，后一目标的平均归零方向值减去前一目标的平均归零方向值，即是水平角值。
二、测回法和方向观测法的适用于条件1、测回法的适用条件：通常是测一个角的，即测量通过一个点的两条直线之间的夹角，利用两个半测回消除仪器误差。
测回法观测水平角实验报告
Ⅲ.测回法观测水平角实验报告一、目的与要求（1）了解 DJ6 光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。
实验小组有 5 人组成。
（2）实验设备为 DJ6 光学经纬仪 1 台，记录纸 2 张及相关辅助设备。
三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。
稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。
对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动 90°，再转动第三只螺旋，使气泡居中。
如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。
等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角①度盘配置设共测 n 个测回，则第 i 个测回的度盘位置为略大于（i-1 ）180° /n °转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标 B，读取读数记 b1；计算上半测回角值β左 =b1-a 1。
测回法观测水平角实验报告-测回法观测水平角数据
Ⅲ.测回法观测水平角实验报告一、目的与要求（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。
实验小组有5人组成。
（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。
三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。
稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。
对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。
如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。
等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角①度盘配置设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。
实验四测回法观测水平角
实验四 测回法观测水平角
一、目的：
掌握用测回法观测水平角的基本方法。
二、要求：
四人一组，每人观测1—2
个测回。
各项限差如下：
全站仪一套1台。
记录夹1个。
自备铅笔。
四、内容和步骤：
1．选定测站点及观测目标。
在地面选定一点O（可用铅笔标记）作为测站点，一组选择远处两个明显目标A、B（避雷针或坚立花杆）作为瞄准目标。
2．安置全站仪于O点。
3．进行观测。
先用盘左瞄准左目标（配置度盘）读数，顺时针旋转照准部照准右目标读数，为上半测回；然后倒转望远镜盘右瞄准右目标读数，逆时针旋转照准部照准左目标读数，为下半测回。
五、注意：
1．各测回间变换度盘位置180°／n，其中n为小组人数或测回数。
2．记录中的计算部分当场用心算算出，提高速算能力，下同。
3. 盘左、盘右须瞄准目标同一部位。
水平角观测记录
（测回法）
日 期； 天气： 观测者：
仪 器： 成像： 记录者：
实践考核：考勤（20%）+实践表现（30%）+操作成果（50%）=总成绩
（1）考勤（20%）
无故迟到或早退每次扣5分，旷课扣20分，事假扣5分（后期需补上缺席实践不扣分）。
（2）实践表现（30%）
个人表现、团队合作按具体情况（如正确与否、参与积极程度等）进行加分，如小组合作各加10分，个人表现视精彩程度加10分，根据实践纪律表现酌情扣5分（玩手机、不配合等），扣完为止，如良好给满分10分。
（3）操作成果（50%）
完成试验项目加30分，未完成按实际情况加分，实验结果数据优异团队，每人每次酌情加分，最多加20分。
测回法测三角形水平角
测回法测三角形水平角一、实验目的与要求：1、掌握测回法侧水平角的观测与计算机方法。
2、进一步熟悉经纬仪的操作。
3、每人对同一角度观测一个测回，两个半测回的较差不超过±40″。
每四人一组，每人测一个测回。
二、实验仪器：DJ经纬仪一台、记录板一块、经纬仪支架一把、花杆一支三、实验内容与方法步骤：1、在每个指定点上安置经纬仪，进行对中和整平。
2、选择两个明显的固定点作为观测目标。
3、盘左：先瞄左目标，读取平盘读数，顺时针旋转照准部，再瞄准右目标，读取平盘读数，计算上半测回角值。
4、盘右：先瞄准右目标，读取平盘读数，逆时针旋转照准部，再瞄准左目标，读取平盘读数，计算下半测回角值。
5、成果校核，盘左盘右两个半测回的较差不超过±40″时，取两个半测回的平均值作为一测回的角值。
6、当进行n个测回的观测时，需将盘左起始方向的读数按180°/n进行度盘的配置。
四、注意事项：1、如果度盘变换器为复测式，在配置度盘时，先转动照准部，使读数为配置读数，将复测扳手扳下，再瞄准起始目标，将扳手扳上；如果为拨盘式，则先瞄准起始目标，再拨动度盘变换器，使读数为配置度数。
2、在观测过程中，若发现气泡移动一格时，应重新整平重测该测回。
3、每人独立观测一个测回，测回间应该变水平度盘位置。
五、心得体会：附：测回法观测记录表测站盘位目标水平度盘水平方向值读数水平角备注半测回角一测回值盘左 AB 盘右 AB 盘左 AB 盘右 AB 盘左 AB 盘右 AB 盘左 AB 盘右 AB。
测回法测量水平角的实验原理
测回法测量水平角的实验原理
测回法是一种测量水平角的方法，其实验原理如下：
首先，需要选择两个测站A和B，并在两个测站之间建立一条基线AB，用于测量水平角。
然后，需要在A、B两个测站上各设置一个测角器，用于测量水平角。
接下来，需要在A、B两个测站上分别设置一个目标，用于进行测回。
测量时，先在A测站上通过测角器测量目标B的方位角a，然后在目标B处通过测角器测量目标A的方位角b。
将这两个方位角相加，并加上180度，即可得到测站A与B之间的水平角C，即C=a+b+180°。
为了减小误差，需要进行多次测量并取平均值，同时还需要注意调整测站、测角器和目标的位置，以保证测量的准确性。
- 1 -。
测回法测量水平角的实验原理
测回法测量水平角的实验原理
测回法是一种测量水平角的方法，它的原理是利用望远镜和测回仪对两个目标点进行观测，通过计算两点之间的水平角度数来确定两点之间的水平方位。
具体实验步骤如下：
1. 将测回仪设置在观测线上的一个点上，望远镜对准需要测量的目标点。
2. 记录此时测回仪的读数。
3. 将望远镜对准另一个目标点，记录此时测回仪的读数。
4. 根据测回仪的读数计算出两点之间的水平角度数。
5. 进行多次观测，取平均值以提高测量精度。
测回法的优点是可以在较长的距离范围内进行测量，同时测量精度较高。
不过在使用测回法进行测量时，需要考虑到观测条件和环境因素的影响，以确保测量结果的准确性。
- 1 -。
实验四 测回法观测水平角
实验四 测回法观测水平角
一、实验目的
掌握用全站仪（或DJ6光学经纬仪）按测回法观测水平角的操作、记录和计算方法，了解各项限差。
二、实验组织
（1）性质：综合性实验。
（2）时数：课内2学时，课外2学时。
（3）组织： 2人1组。
三、实验设备
（1）每组全站仪（或DJ6光学经纬仪）1套（含脚架）、记录板1块、测伞1把。
（2）自备：铅笔。
四、实验方法及步骤
1．任务及要求
（1）每人在一个测站上对两个目标做两个测回的测回法观测，并计算出水平角；
（2）测回间角度较差应小于24″。
2．操作程序（一测回）
如图4-1所示，设测站为A，目标为B、C，测定水平角∠BAC =β。
图4-1 测回法观测水平角
（1）安置仪器 在测站A点处架设全站仪，并严格进行对中和整平；
（2）盘左观测 盘左位置精确瞄准目标B，水平度盘配置为比0D稍大的读数；盘左位置重新精确瞄准目标B，记下该水平度盘读数；松开照准部制动螺旋，精确瞄准目标C，记下该水平度盘读数；计算盘左半测回测得的水平角值：。
置，精确瞄准目标C，；松开照准部制动螺旋，精确瞄准目标B，记下该水平度盘读数；。
若β
左与β
右
的差值不大于40″，则取其平均值作为一测回的水平角值：
天气 班组 观测者 记录者
测站
目标
竖盘位置
水平度盘读数 º ′ ″
半测回角值 º ′ ″
一测回平均角值 º ′ ″
备注
B
C 左
C A
B 右
B
C 左
C A
B 右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四 测回法观测水平角
一、实验目的
掌握用全站仪（或DJ6光学经纬仪）按测回法观测水平角的操作、记录和计算方法，了解各项限差。
二、实验组织
（1）性质：综合性实验。
（2）时数：课内2学时，课外2学时。
（3）组织： 2人1组。
三、实验设备
（1）每组全站仪（或DJ6光学经纬仪）1套（含脚架）、记录板1块、测伞1把。
（2）自备：铅笔。
四、实验方法及步骤
1．任务及要求
（1）每人在一个测站上对两个目标做两个测回的测回法观测，并计算出水平角；
（2）测回间角度较差应小于24″。
2．操作程序（一测回）
如图4-1所示，设测站为A，目标为B、C，测定水平角∠BAC =β。
图4-1 测回法观测水平角
（1）安置仪器 在测站A点处架设全站仪，并严格进行对中和整平；
（2）盘左观测 盘左位置精确瞄准目标B，水平度盘配置为比0D稍大的读数；盘左位置重新精确瞄准目标B，记下该水平度盘读数；松开照准部制动螺旋，精确瞄准目标C，记下该水平度盘读数；计算盘左半测回测得的水平角值：。
置，精确瞄准目标C，；松开照准部制动螺旋，精确瞄准目标B，记下该水平度盘读数；。
若β
左与β
右
的差值不大于40″，则取其平均值作为一测回的水平角值：
天气 班组 观测者 记录者
测站
目标
竖盘位置
水平度盘读数 º ′ ″
半测回角值 º ′ ″
一测回平均角值 º ′ ″
备注
B
C 左
C A
B 右
B
C 左
C A
B 右。
