结构施工图审查常见问题汇总计算书：一、基本风压和基本雪压数值书写有误。
1、 1.1系数；风荷载60米以上高层乘以年数值。
雪荷载敏感结构取100（雪荷载敏感主要是指大跨、轻质屋盖结构。
混凝土框架结构大跨度可套用抗震规范18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。
）的荷载取值不满足规范要求。
2、（尤其应注意卫生间、楼梯间、阳台等。
）存在荷载漏输或取值偏小。
机房层平面太阳能集热板区面层恒载输入不足。
2，4KN/m附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。
（不小于2。
）建议取4KN/m对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。
22偏小）18KN/m覆土厚1.7米，荷载输入偏小。
（厚度取值不足，土容重按20KN/m，取应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。
3、（下沉庭院、坡道等）存在整体抗浮满足，局部抗浮不满足。
地下室防水砼外墙抗裂计算4、，对地下结构进行裂缝跨度验算时，可考朱炳寅《建筑结构设计问答及分析》P356按一类环境确定基础及地下室外墙外表面的混虑基础及地下室外墙建筑外防水的作用，凝土裂缝控制，裂缝宽度可控制在。
～0.4mm0.3考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。
、5场地类别有误。
场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。
、6地面粗糙度对非震区高层计算结构有较大影响。
应根据荷载规范取值，风压高度变化系数不同，要求。
嵌固层选用地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.17、应与地下室统一。
满足刚度单体计算模型应将地下室及相关范围一起建模计算。
单体模型外延两跨，的要求。
存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。
比2应取楼面梁相同的折减不能考虑按楼层的折减，商业建筑活载在设计柱、基础时，、8系数。
9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题

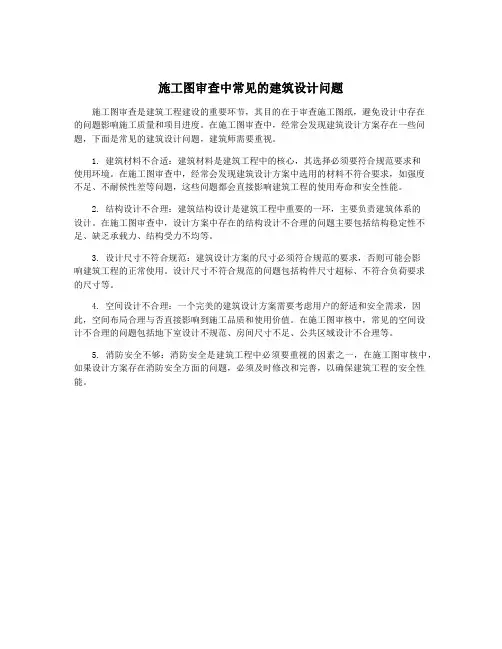

施工图审查是建筑工程建设的重要环节，其目的在于审查施工图纸，避免设计中存在
的问题影响施工质量和项目进度。
在施工图审查中，经常会发现建筑设计方案存在一些问题，下面是常见的建筑设计问题，建筑师需要重视。
1. 建筑材料不合适：建筑材料是建筑工程中的核心，其选择必须要符合规范要求和
使用环境。
在施工图审查中，经常会发现建筑设计方案中选用的材料不符合要求，如强度
不足、不耐候性差等问题，这些问题都会直接影响建筑工程的使用寿命和安全性能。
2. 结构设计不合理：建筑结构设计是建筑工程中重要的一环，主要负责建筑体系的
设计。
在施工图审查中，设计方案中存在的结构设计不合理的问题主要包括结构稳定性不足、缺乏承载力、结构受力不均等。
3. 设计尺寸不符合规范：建筑设计方案的尺寸必须符合规范的要求，否则可能会影
响建筑工程的正常使用。
设计尺寸不符合规范的问题包括构件尺寸超标、不符合负荷要求
的尺寸等。
4. 空间设计不合理：一个完美的建筑设计方案需要考虑用户的舒适和安全需求，因此，空间布局合理与否直接影响到施工品质和使用价值。
在施工图审核中，常见的空间设
计不合理的问题包括地下室设计不规范、房间尺寸不足、公共区域设计不合理等。
5. 消防安全不够：消防安全是建筑工程中必须要重视的因素之一，在施工图审核中，如果设计方案存在消防安全方面的问题，必须及时修改和完善，以确保建筑工程的安全性能。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题施工图审查是指对建筑施工图纸进行全面、细致的审核和评审，以确定建筑设计是否符合国家相关规范和标准的过程。
在施工图审查中，常常会出现一些常见的建筑设计问题，下面是其中一些常见的问题。
1. 结构设计问题：结构设计问题是施工图审查中最常见的问题之一。
常见的结构设计问题包括梁、柱、板和基础的尺寸不合理、结构的稳定性不够、构件的连接方式不合理等。
2. 建筑布局问题：建筑布局问题主要是指建筑内部空间的布置是否合理。
某些空间的布局不符合使用功能要求，房间之间的通风、采光等条件不合理等。
3. 门窗设计问题：门窗设计问题主要包括门窗的尺寸、型号、材质等是否符合规范要求。
门窗设计不符合防火规范要求，门窗的开启方向不合理等。
4. 规划设计问题：规划设计问题主要是指建筑与周围环境的协调性，包括建筑与道路、绿地等公共空间的连接是否顺畅，是否符合城市规划的要求。
5. 电气设计问题：电气设计问题主要是指电气设备在施工图中的布置是否合理，接地和接零是否符合规范要求，插座和开关的设置是否合理等。
6. 管道设计问题：管道设计问题主要包括给水、排水、供暖管道等是否符合规范要求，管道布置是否合理等。
7. 材料选择问题：材料选择问题主要是指施工图中所使用的材料是否符合规范要求，墙体材料的抗压强度、保温材料的导热系数是否符合规范要求。
8. 施工工艺问题：施工工艺问题主要是指施工图中所采用的施工工艺是否合理，是否能够满足施工要求，是否存在施工难度大、工期延误等问题。
以上只是一些常见的建筑设计问题，在实际的施工图审查中还可能出现其他各种问题。
在进行施工图审查时，需要根据具体情况进行综合分析和判断，确保建筑设计符合规范和标准的要求。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题
一、建筑结构问题
1. 结构参数不符合规范要求，如梁柱截面尺寸过小或过大、开间跨度超过规范限定、楼板厚度不足等。
2. 结构布置不合理，如柱子设置不当、楼梯位置不合理、楼板及悬挑设计存在风险等。
3. 设计荷载与实际需求不符，如荷载计算不准确、地震及风荷载计算不合理等。
二、建筑材料问题
1. 材料选择不合理，如使用次等材料或不符合规范要求的材料。
2. 材料使用不当，如管道施工过程中弯折过度、管道接口不严密等。
三、建筑设备问题
1. 设备位置设置不当，如电缆走线布置混乱、通风设备位置选择不合理等。
2. 设备选型不当，如使用功率不符合实际需求的空调、电梯负载过大等。
四、建筑安全问题
1. 消防设计缺陷，如消防通道设置不合理、消防水源不足等。
2. 疏散通道设计不当，如疏散门位置不合理、避难层设置不合理等。
五、建筑节能问题
1. 外墙保温隔热设计不合理，如保温层厚度不足、保温材料选择不合适等。
2. 采光设计不合理，如窗户数目过少、窗户尺寸过小等。
六、建筑施工工艺问题
1. 现场施工方法不合理，如搭设脚手架不规范、混凝土浇注操作不当等。
2. 施工工程量计算不准确，如钢筋数量计算错误、砌墙砖砌筑误差过大等。
施工图审查中常见的建筑设计问题主要涉及建筑结构、材料、设备、安全、节能和施
工工艺等方面。
通过对这些问题的发现和纠正，可以确保建筑施工过程的质量和安全性，
满足相关规范要求。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题施工图审查是建筑设计和施工的重要环节，通过审查施工图可以发现和解决设计中的问题，确保建筑工程的质量和安全。
在施工图审查中常见的建筑设计问题有哪些呢？接下来我们就来详细介绍一些常见的问题，并提出建议和解决方法。
1. 结构设计问题在施工图审查中，结构设计是一个重点关注的问题。
常见的结构设计问题包括梁柱连接处存在缺失、阳台和楼板设计不合理、楼梯结构不满足安全要求等。
这些问题可能会导致建筑结构的不稳定和安全隐患，需要及时发现和解决。
建议：设计单位在进行结构设计时，应充分考虑建筑材料的承载力和抗震性能，合理设计结构连接部位，保证建筑结构的稳定性和安全性。
2. 设备安装问题施工图中的设备安装设计也是一个常见的问题。
例如空调、电梯、给排水等设备在设计安装位置和方式上存在不合理和不规范的情况，会影响设备的使用和维护。
建议：设计单位在进行设备安装设计时，应按照国家相关标准和规范进行设计，合理安排设备的位置和通风通道，保证设备的正常使用和维护。
3. 防水隔热问题防水和隔热是建筑施工中需要重点关注的问题，而在施工图审查中常常会发现防水和隔热设计存在缺陷的情况。
例如建筑外墙保温材料选择不合理、屋面防水材料不符合规范等问题都可能会影响建筑的使用寿命和安全性。
4. 照明和通风问题照明和通风是建筑的基本功能，而在施工图审查中常常会发现照明和通风设计存在问题。
例如照明设计不充分、通风设备设计不合理等情况都可能会影响建筑的使用舒适性和健康性。
5. 绿化和景观设计问题在施工图审查中也常常会发现绿化和景观设计存在问题。
例如绿化植物选择不合理、景观设计与建筑不协调等问题都可能会影响建筑的美观和环境效果。
建议：设计单位在进行绿化和景观设计时，应根据建筑的风格和环境要求进行设计，选择符合当地气候和土壤条件的植物，保证建筑的美观和环境效果。
在施工图审查中常见的建筑设计问题有很多，需要设计单位、监理单位和建设单位共同努力，加强沟通和协作，及时发现和解决问题，确保建筑工程的质量和安全。
结构专业施工图审核常见问题分析yxw
结构专业施工图审核常见问题分析yxw结构施工图审核常见问题汇总及分析一、基础施工图1．柱下独立基础最小配筋率的计算按基础边长乘以高度所得面积来计算。
不妥，应按阶梯形或锥形基础的实际断面面积计算2. 凡双柱独立基础或独立承台（三桩以上）上部配面筋。
不妥，要具体分析上部是否有可能出现拉应力，判断不可能出现拉应力，则不必设上部筋，否则，纯属于浪费。
如变形缝处的双柱基础或承台（三桩以上），一般不需配上部筋。
3. 两桩承台的最小配筋率取0.15%。
不对，两桩承台为梁式承台，应按砼规范满足梁的最小配筋率要求（第8.5.1条）。
4. 两桩承台受剪承载力的计算公式问题。
砼规范、地基基础规范、桩基规范等不同规范给出的计算公式有所不同，此问题在此提出，供大家比较和思考，建议采用桩基规范公式（5.9.14）或（5.9.12）（均考虑箍筋作用）。
其中（5.9.14）公式适用于柱下两桩承台或剪力墙未满跨布置的墙下两桩承台，（5.9.12）公式适用于剪力墙满跨布置的墙下两桩承台（墙肢长度大于两桩承台的计算跨度）。
对于剪力墙下的两桩承台，当a/h<0(墙已伸入桩支座中)时，可按支座范围的墙所占比例扣除部分均布荷载来计算支座剪力，这样算得的承台尺寸和配筋更为经济。
对于满跨布置的剪力墙下的两桩承台，上面的计算仍然是近似的（个人观点，供参考）。
5. 基础梁什么情况下按框架梁标注配筋当基础梁的一端或两端直接与框架柱或剪力墙相连且梁底高出基础或承台顶面时，应按框架梁标注配筋（JKL），其余情况则按非框架梁标注配筋。
二、柱墙施工图1. 计算及柱施工图中对角柱不加区别。
角柱的最小配筋率较中柱、边柱要大些，若计算中不点角柱，则构造配筋率按中柱考虑，偏小。
未来城A9-3的柱图中就有多处此类错误（按规范角柱Pmin=0.85%,边柱Pmin=0.65%，而多处角柱p＜0.85%,不满足要求）。
２. 柱纵筋规格上下层不匹配当柱上下层截面相同，且每边纵筋数量相同时，一般上下层纵筋的直径相差不宜大于两级，否则会导致焊接困难，应尽量避免。
施工图审查常见问题与疑难问题
施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。
【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。
施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。
【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。
这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。
【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。
遇到这样的情况，该如何处理？【措施】审查中无法判断其设计是否正确，视为设计深度不够。
【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。
【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。
依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。
【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、平面图与系统图对不上、图中绘几个出线口绘几根连接线、施工方式、穿线型号、穿线管径也无说明。
还有的设计不管穿线多少，一律采用一种管径等等，审查可否允许。
【措施】不允许，视为设计深度不够。
【问题6】河北省《05系列建筑标准设计图集》与国家建筑标准设计图集要求不同之处，应以哪个图集为准。
【措施】标准设计图集不同于设计规范，标准设计图集仅供设计人员参考，具体选用何种图集由设计人员确定。
如果图集违反设计规范或者图集有错误，就不能采用。
施工图审查常见问题与疑难问题(doc 18页)
施工图审查常见问题与疑难问题(doc 18页)施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明内容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3条规定，缺少建筑物概况、负荷等级及其照度设计标准等内容。
【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计概况。
施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》04DX003执行。
【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。
这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。
【问题３】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。
遇到这样的情况，该如何处理？【措施】审查中无法判断其设计是否正确，视为设计深度不够。
【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。
【措施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。
依据建设部颁发的《建筑工程设计文件编制深度规定》第4.5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。
【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、2.0.2条规定。
规范规定“一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏”，而设计中往往仅要求为两路10kV或220/380V电源，不对两路电源的来源提出任何要求。
【措施】采用两路10kV高压电缆引入时，在设计图纸中应要求两路电源分别引自不同的电压为35kV及35kV以上的区域变电站，或同一个电压为35kV及35kV以上的区域变电站内的不同母线段。
（解释）当多路220/380V外线电源引入，设计说明中应注明该变电所的电源应满足一级负荷的要求，并注明哪些电源不能从变电所同一低压母线段引出。
结构专业施工图审查常见问题
结构专业施工图审查常见问题北京市工业设计研究院审图所肖振忠一、基本理念问题施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第3.2.2及第3。
2。
3条执行，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。
有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从,是不负责任的，也是有很大风险的，设计中应予以杜绝。
二、结构的规则性问题规则性设计是结构设计中的最重要内容之一。
多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。
《抗规》表3。
4.3—1及表3.4.3-2分别列举的三平三竖不规则类型，设计人员应认真熟悉.达到其中一至两项的应为不规则结构，应采取相应的加强措施。
达到三项（或两项且其中一项很严重）时应为特别不规则,此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略,应按《抗规》3。
4.4-3条规定专门研究并采取有效的加强措施。
另外，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的.三、关于双向地震与偶然偏心偶然偏心，在《高规》中出现两次，一次是4。
3.3条：规定计算单向地震时应考虑偶然偏心的影响,言外之意就是双向地震与偶然偏心可以不同时考虑。
另一次是3.4。
5条，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着,高层位移和承载力计算时都应考虑偶然偏心。
双向地震，《抗规》5。
1。
1—3条规定：质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响.我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏)，多数层位移比超过1。
3时，应计入双向地震影响，因为规范没有明确规定,这也只是一种参考尺度。
结构施工图审查的一些问题汇总
结构施工图审查的一些问题汇总违背工程建设标准强制性条文及其它平安性的问题，有以下几个方面：一、延用老版标准引发的问题部份工程跨年度设计，与新版标准配套软件修编工作滞后有关。
一些新版标准修改的内容在施工图中没有反映。
一、混凝土结构设计标准GB50010-2002对一些大体的、属于强制性条文内容的改变较多，如：钢筋种类名称与强度值、纵向受力钢筋的混凝土爱惜层最小厚度、纵向钢筋的最小配筋率等比老标准有所提高。
很多设计院的设计总说明的修改工作没有跟上，个别设计人员对新版标准学习不够，在计算书、图纸说明、附注中仍引用老版标准规定。
二、建筑地基基础设计标准GB50007-2002突出的修改是：按地基承载力确信基础底面积及埋深或按单桩承载力确信桩数时，传至基础或承台底面上的荷载效应应按正常利用极限状态下荷载效应的标准组合。
相应的抗力应采纳地基承载力特点值或单桩承载力特点值。
对这更改有些人不适应，仍用老标准设计。
设计人员没有引发重视的还有：a、桩身承载力的设计改成“桩身混凝土强度应知足桩的承载力设计要求”。
计算公式中，原工艺系数、重要性系数改成工作条件系数，操纵要严了。
很多工程的桩不能知足新标准。
b、“施工完成后工程桩应进行竖向承载力查验”。
这条强制性条文尚未引发大伙儿的重视。
而建筑基桩检测技术标准JGJ106-2003写得更明确，“工程桩应进行单桩承载力和桩身完整性抽样检测”。
c、复合地基承载力特点值，有些设计提了个体会数据，不符合强制性条文：“应通过复合地基载荷实验确信，或采纳增强体的载荷实验结果和其周边的承载力特点值结合体会确信”。
3、建筑结构荷载标准GB50007-2002的风荷载、雪荷载，经统计分析确信重现期由原30年改成重视期为50年，数值有所提高。
而部份设计说明与计算输入数值没有悔改来。
对一些高、柔的高层建筑，风载的倾覆力矩大于地震倾覆力矩时，没有依照标准“关于高层建筑、挺拔结构和对风荷载比较灵敏的其它结构，大体风压应适当提高”。
(完整版)施工图设计审查常见问题(结构篇)
一设计文件编制深度的基本要求1 结构设计总说明的内容不完善【存在问题】结构设计总说明内容不够完善，主要表现在以下方面：1）有些规模较小的工程无结构设计总说明，各层平面图中也无具体说明；2）有些工程的结构设计总说明针对性较差，重点不突出，应着重说明的内容未表示，而与本工程无关的内容却占有很大篇幅，甚至有个别工程的总说明中存在对结构体系的基本描述与图纸实际内容不符的情况；3）含有多个子项的工程，虽然每个单项均有说明，但各子项说明中共性的内容不统一，容易引起不必要的混淆。
【提示】结构设计总说明在施工图中起着至关重要的作用，设计总说明应能总体反映工程的设计概况，解决图纸中没有表示的或者共性的问题。
一般情况下，每个单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明；如为简单的小型工程，则设计总说明的内容可分别表示在基础平面图和各层结构平面图上。
结构设计总说明应包含的主要内容详见《建筑工程设计文件编制深度规定》（2003年版）[1]第4.4.3条的规定。
2 结构计算书不齐全【存在问题】有些工程的设计文件中，提供的计算书不全，大致可归纳如下：1）缺少原始输入数据和结构计算总信息；2）手算计算书中，缺少手工导荷过程、计算依据规范公式的来源说明、重要部位构件的必要复核计算书；3）采用计算机程序计算时，未注明计算软件的名称和版本号；4）对规范明确规定需要计算的内容未提供计算书，如基础沉降、桩身强度、框架扁梁的挠度和裂缝宽度验算、墙体稳定验算、时程分析补充计算、不同力学模型分析软件计算结果的比较等；5）打印的截面尺寸及配筋等数字偏小，无法辨认；6）打印的计算结果不全。
【提示】结构计算书是结构施工图设计文件的重要组成部分，主要应包括以下内容：1）采用计算机软件进行计算时，应注明计算软件的名称、代号、版本及编制单位，计算程序必须经过主管部门的有效鉴定。
计算模型的建立、必要的简化计算与处理，应符合结构的实际工作状况；计算软件的技术条件应符合规范及有关标准的规定，并应阐明其特殊处理的内容和依据；电算结果应经分析判断确认其合理、有效后方可用于工程设计。
结构施工图审查中常见问题总结
结构施工图审查中常见问题总结结构施工图审查中常见问题总结.1 常见的违反国家颁布的相关法律、法规规定的问题常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。
在设计文件审查中常发现有下列问题违反有关法律法规的规定(违反这些规定将面临处罚问题:1.1 未按勘察成果设计问题:国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。
施工图审查中发现有些工程设计时的参数取值与勘察报告不符,如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。
出现该问题的原因主要在于设计人员根据个人的经验确定设计参数,且未与勘察单位协调调整补充相关资料,设计人员以为勘察报告中的设计参数不合理时,应与勘察单位协调,对勘察报告进行修改。
最常见问题的是设计所采用的地下水位与勘察结果不符,按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算,水位取值一定要经过勘察单位核实确认。
认。
1.2 采用指定产品问题:《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备,不得指定生产厂、供应商”。
但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商(如在图中注明采用某某厂生产的UEA 、某某厂生产结构胶、采用某种牌号的铝型材等,装修工程和加固工程设计图中出现该问题的机会较多。
工程设计图中出现该问题的机会较多。
1.3 地基基础设计问题:桩型及其施工工艺的选择应与实际环境、地质条件相适应,应考虑挤土、振动、噪音可能对周边造成的影响,符合环保、施工安全的有关要求。
具体规定详见省厅文件《福建省建筑地基基础技术政策公告》(闽建科〔2002〕46号规定,不符合该文规定时应进行专门论证并应经有关部门审批(有砂、碎卵石含水层中采用人碎卵石含水层中采用人工挖孔桩的问题较为突出,今年年初施工图审查质量检查时就发现有两个工程存在该问题。
结构专业施工图审查疑难问题解答
构造专业施工图审查旳疑难问题解答1．基础规范第8．5．10条中“桩端如下存在软弱土层”，这个“软弱土层”是指该规范第7.1.1条所列旳“软弱地基”还是指相对持力层旳“相对软弱土层”？答：应为“相对软弱土层”。
2．抗震规范阐明对丙类设防旳建筑，地基液化等级为轻微时“亦可不采用措施”，与否可以认为桩端放在这一层也可以不采用其他措施?答：由于桩端旳受力机理与浅基础不一样，桩端持力层不应为液化土层。
3．抗震规范第4．4．5条“液化土中桩旳配筋范围，应自桩顶至液化深度如下符合所有消除液化沉陷所规定旳深度，其纵向钢筋应与桩顶部相似，箍筋应加密。
”该条文怎样理解?预应力管桩箍筋怎样加密?答：“符合所有消除液化沉陷所规定旳深度”即应满足该规范第4．3．7条旳规定：桩端伸入液化深度如下稳定土层中旳长度(不包括桩尖)，应按计算确定，且对碎石土、砾、粗、中砂、坚硬粘性土和密实粉土尚不应不不小于0．5m，对其他非岩石土尚不适宜不不小于1．5m。
“其纵向钢筋应与桩顶部相似，箍筋应加密”是为了保证桩在液化土层中及软、硬土交界面旳抗剪、抗弯强度。
按省标(闽02G119)生产旳管桩，箍筋最大间距为100mm，构造上已满足规定，如计算需要更强旳箍筋，可规定厂家生产时另行配置。
4．桩基静载试验，施工前旳试桩数可否合并计算?有些工程只规定桩基施工前做桩基静载试验而未规定施工完毕后旳工程桩也要做，与否可行?答：“施工完毕后旳工程桩应进行竖向承载力检查。
”这是强制性条文，规范规定复杂地质条件下(设计等级为甲、乙级)旳工程桩竖向承载力旳检查宜采用静荷载试验，因此一般状况下，施工后旳工程桩应进行静载试验，施工前后试验桩数可合并计算。
5.大直径嵌岩桩无法进行竖向承载力静载试验时，应怎样处理确定单桩竖向承载力特性值和桩基检查问题？答：02规范对嵌岩桩旳设计进行了简化，对于嵌入完整和较完整微风化、中风化硬质岩层中旳嵌岩桩，单桩竖向承载力特性值计算只计端阻略去了侧阻。
施工图审查中常见的建筑设计问题
施工图审查中常见的建筑设计问题随着社会经济的不断发展和建筑业的不断壮大，建筑设计已经成为了一个必不可少的环节。
在建筑设计的过程中，施工图审查是一个非常重要的环节，它是建筑设计的最后一个关键步骤，质量好坏直接关系到建筑的安全性和稳定性。
在施工图审查中常见的建筑设计问题也是比较突出的，下面就来具体分析一下。
一、结构设计问题1.1 结构设计不合理在施工图审查中，最常见的结构设计问题就是设计不合理。
这种问题主要表现在结构设计计算不准确、结构设计理念不完善、结构设计方案不科学等方面，这样的结构设计问题往往会给建筑的安全性和稳定性造成很大影响。
另外一个常见的结构设计问题是结构构件设计不符合要求。
在实际的施工图审查中，经常可以看到一些结构构件设计不符合国家标准，设计规范和建筑工程技术标准的情况，这就需要及时予以纠正并重新设计。
在施工图审查中还会出现一些结构连接设计不合理的情况，这主要是因为设计人员在设计过程中没有充分考虑结构的整体性，导致结构连接设计不当，对建筑的安全性和稳定性产生不利影响。
二、建筑材料问题2.1 使用不合格材料在施工图审查中，常见的建筑设计问题之一就是使用不合格材料。
这种问题主要表现在建筑设计中使用了不符合国家标准和规定的建筑材料，这样就会直接影响到建筑的质量和使用寿命。
2.2 建筑材料型号选择不当另外一个常见的建筑设计问题是建筑材料型号选择不当。
在实际的施工图审查中，有时会发现建筑设计人员在选择建筑材料型号时没有根据实际需要进行合理选择，或者选择了过于昂贵的建筑材料，从而造成不必要的浪费。
2.3 建筑材料使用量计算不准确3.1 设备选择不当在施工图审查中，常见的建筑设计问题之一是设备选择不当。
这种问题表现在建筑设计人员在选择设备时没有考虑到实际需求，导致选择了不合适的设备，影响建筑的正常使用。
3.2 设备安装位置不合理3.3 设备连接方式设计不当四、其他问题4.1 火灾安全设计4.2 绿色环保设计4.3 施工工艺问题施工图审查中常见的建筑设计问题主要包括结构设计问题、建筑材料问题、建筑设备问题、火灾安全设计、绿色环保设计、施工工艺问题等。
结构施工图审查常见问题汇总
结构施工图审查常见问题汇总一、计算书：1、基本风压和基本雪压数值书写有误。
风荷载60米以上高层乘以1.1系数；雪荷载敏感结构取100年数值。
（雪荷载敏感主要是指大跨、轻质屋盖结构。
混凝土框架结构大跨度可套用抗震规范的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。
）2、荷载取值不满足规范要求。
存在荷载漏输或取值偏小。
（尤其应注意卫生间、楼梯间、阳台等。
）机房层平面太阳能集热板区面层恒载输入不足。
附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。
（不小于4KN/m2，建议取4KN/m2。
）对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。
覆土厚1.7米，荷载输入偏小。
（厚度取值不足，土容重按20KN/m2，取18KN/m2偏小）3、应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。
存在整体抗浮满足，局部抗浮不满足。
（下沉庭院、坡道等）4、地下室防水砼外墙抗裂计算朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0.3～0.4mm。
考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。
5、场地类别有误。
场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。
6、地面粗糙度应根据荷载规范取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。
7、地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.1要求。
嵌固层选用应与地下室统一。
单体计算模型应将地下室及相关范围一起建模计算。
单体模型外延两跨，满足刚度比2的要求。
存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。
8、商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减系数。
9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。
施工图纸审图时常见问题汇总
施工图纸审图时常见问题汇总施工图审查是施工单位把控设计质量的重要环节,针对施工图审查过程中经常出现的错项漏项我们开展了总结，这些你都注意到了么？1F、总平面布置图常见问题（1）总平面图要有一定的范围。
只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。
（2）保存原地形和地物。
场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保存。
（3）对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。
如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可。
对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。
（4）竖向设计。
往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。
（5）总图设计没有必要的详图设计。
比方道路横断面、路面构造，反映管线上下、左右尺寸关系的剖面图，给施工带来困难，也无法保证总图的合理性。
（6）消防车道宽度不满足消防要求。
消防车道距离高层建筑外墙小于5米，不满足消防登高面要求。
2F、建筑设计说明常见问题（1）装饰做法光是文字说明表达是不够完整的。
最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。
总说明中占地面积一般都缺标注。
（2）幕墙工程。
(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其他特殊构造，对其设计、制作、安装等技术要求未加说明。
（3）缺电梯(自动扶梯)，选择及性能说明包括功能、载重量、速度、停站数、提升高度等。
（4）墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
（5）门窗表。
组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。
（6）防火设计说明普遍存在问题。
按《建筑工程设计文件编制深度规定》要求，每层建筑平面中要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。
施工图审查常见问题讲解
施工图审查常见问题讲解施工图审查是建筑工程中非常重要的一环，它的目的是确保施工图绘制符合相关规范和标准，从而保证建筑工程的质量和安全。
但是，对于很多业主和建筑师来说，施工图审查并不是一项简单的工作，因为其中存在许多常见问题。
本文将对施工图审查中常见的几个问题进行讲解。
问题一：图纸不齐全在施工图审查中，一个常见的问题是图纸不齐全。
这是指施工图中缺少必要的图纸文件或文件不全。
如果施工图中缺少必要的图纸文件，那么后续的施工就会受到很大的影响。
例如，如果施工图中缺少结构图文件，那么建筑结构的安全性就无法保证。
解决方法：为了避免这个问题，业主和建筑师应该在施工图设计过程中进行全面的规划和设计，尽可能考虑到这些文件的要求。
同时，在提交施工图时，应确保所有必要的图纸文件已经齐全。
问题二：图纸不符合规范标准施工图应该符合国家相关规范和标准，这是确保建筑施工质量和安全的关键。
然而，在施工图审查中，常会出现图纸不符合标准的情况，导致审查工作效率变低，审查周期变长，给建筑施工带来风险。
解决方法：为了避免出现这种情况，业主和建筑师应该在施工图设计阶段就明确国家标准和规范的要求，并在设计过程中切实遵循这些要求。
另外，施工图在交付前应进行严格的质量控制，确保符合规范和标准。
问题三：符号不规范在施工图中，符号是非常重要的，它可以传达大量的信息。
然而，在施工图审查中，经常会出现符号不规范的问题，例如符号大小不统一、使用错误等。
解决方法：在施工图设计中，符号应该使用规范的符号，符号大小应该统一，并应该对符号使用进行仔细核对。
同时，施工图应该经过专业的审查师进行审核，确保符号使用符合规范。
问题四：施工图纸版与任务书不一致在每个施工图任务中，都有明确的施工图纸版和任务书，这些任务书是确保施工图纸质量和任务顺利完成的重要依据。
然而，在实际的施工图设计中，常会出现施工图纸版与任务书不一致的情况。
解决方法：为了避免出现这种情况，业主和建筑师应该在施工图的设计初期就清楚任务书中的要求，并在设计过程中严守任务书中的要求。
结构专业施工图审查常见问题
结构专业施工图审查常见问题摘要：本文简要分析结构专业施工图审查常见问题，并以加强结构专业施工图审查措施作为切入点，对建立明确的审查流程、确保合规性、加强审查人员培训以及公开透明审查过程等方面进行研究，期望能够为相关人员提供参考。
关键词：结构设计；施工图审查；规范标准引言：结构专业施工图审查是确保建筑工程质量、安全性和合规性的重要环节。
因此本文将深入分析结构专业施工图审查常见问题，通过深入分析这些常见问题，不仅会识别这些问题，还会提供解决方案和措施，以加强结构专业施工图审查的效率和质量。
1.结构专业施工图审查常见问题1.1设计不符合规范和标准结构专业施工图审查中常见的问题之一是设计不符合规范和标准。
这包括设计文档未充分遵循当地建筑规范和国际标准的要求，可能涉及荷载计算不准确、结构配置不合理、材料规格不符合要求等方面的不合规性。
进而可能导致建筑物结构的不稳定性和安全性受到威胁，增加了工程施工和维护的风险。
1.2审查人员缺乏专业水平结构专业施工图审查常见的问题之一是审查人员缺乏足够的专业水平。
这意味着审查人员可能不具备必要的结构工程知识和经验，难以深入理解和准确评估施工图纸，从而可能忽略关键的细节、设计不合规或安全隐患，从而影响了审查的有效性和建筑工程的质量。
1.3审查流程缺乏透明性结构专业施工图审查中常见的问题之一是审查流程缺乏透明性。
这意味着审查过程可能不够明确、公开或标准化，审查人员的决策和评估过程未能充分被记录或传达给相关利益方。
缺乏透明性可能导致设计团队和建设者难以理解审查进展，难以提供有针对性的反馈，也可能增加不确定性，使得审查的一致性和公正性受到威胁。
2.加强结构专业施工图审查措施2.1建立明确的审查流程建立明确的审查流程是加强结构专业施工图审查的关键措施之一[1]。
这一措施旨在确保审查过程有序、一致、透明，并且能够全面评估施工图纸，以满足建筑工程的质量、安全性和合规性标准。
首先，明确的审查流程需要定义审查的各个阶段和步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构施工图审查常见问题汇总一、计算书：1、基本风压和基本雪压数值书写有误。
风荷载60米以上高层乘以1.1系数；雪荷载敏感结构取100年数值。
（雪荷载敏感主要是指大跨、轻质屋盖结构。
混凝土框架结构大跨度可套用抗震规的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。
）2、荷载取值不满足规要求。
存在荷载漏输或取值偏小。
（尤其应注意卫生间、楼梯间、阳台等。
）机房层平面太阳能集热板区面层恒载输入不足。
附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。
（不小于4KN/m2，建议取4KN/m2。
）对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。
覆土厚1.7米，荷载输入偏小。
（厚度取值不足，土容重按20KN/m2，取18KN/m2偏小）3、应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。
存在整体抗浮满足，局部抗浮不满足。
（下沉庭院、坡道等）4、地下室防水砼外墙抗裂计算朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0.3～0.4mm。
考虑实际施工中填土极不规，防水材料翻修困难，裂缝宽度按0.25控制。
5、场地类别有误。
场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。
6、地面粗糙度应根据荷载规取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。
7、地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.1要求。
嵌固层选用应与地下室统一。
单体计算模型应将地下室及相关围一起建模计算。
单体模型外延两跨，满足刚度比2的要求。
存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。
8、商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减系数。
9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。
单桩竖向承载力特征值偏大（侧阻和端阻综合系数取值不对），请复核桩基。
无扩底取0.95，扩底取0.73。
10、人防地下室底板在人防荷载组合时未计入水压力，另根据抗浮计算书数据，底板水压力取值不足，地下室底板、地梁请重新设计。
沿街商铺部分抗浮计算中，将商铺中所有砖砌隔墙均作为上部压重偏不安全，有些隔墙建成后肯定要拆除，应按最不利情况考虑。
11、板式筏基应作柱边缘h0处截面的受剪承载力验算，《GB50007-2011》8.4.9条。
12、缺电梯井筒冲切验算结果，单片墙冲切不满足。
13、土的水平抗力系数的比例系数取值300偏大。
程序默认为3，中科院培训资料可取30.14、外围带干挂的外墙自重荷载偏小，阳台及露台造型柱荷载未输入。
15、设计说明底板为独基加防水板，计算书却按筏板计算，应统一。
16、请补充板配筋、多桩承台、双柱独立基础、螺旋楼梯、桩基、软弱下卧层、抗拔锚杆等计算书。
（锚杆计算中应注意钢筋承载能力。
）（单根锚杆承载力计算，根据CECS22:2005:Nt≤fyk*As/Kt；单根锚杆承载力计算，根据GB50007-2011计算：Rt≤0.8*π*d*l*f）抗拔锚杆应明确试验数不得少于总锚杆根数的5%，且不得少于6根，锚杆抗拔试验极限承载力应为抗拔承载力特征值的2倍；单根锚杆抗拔承载力特征值150KN计算有误，150KN应为设计值，且锚杆计算书中锚杆直径为32与施工图中直径为28不符，请复核。
17、地下室顶板消防车道、消防登高面活载未考虑。
消防车道（登高面）荷载应根据板跨大小区分确定。
18、结构中有异形柱，柱配筋计算原则应按双偏压计算，请复核。
高层框剪结构柱配筋按单偏压计算应双偏压复核；柱箍筋强度输入值为360级，实配为270级。
部分GZ在计算书中实际为受力柱，配筋偏大，请复核。
19、桩身砼强度不满足桩的承载力设计要求，强条。
桩基计算书中，桩身验算强度应与承载力特征值相匹配。
例ZJ-1特征值4000，则桩身应达到4000×1.35=5400KN以上。
20、高层建筑应提供位移、周期、倾覆力矩比等计算书。
结构基本周期错误，影响风载取值。
（再次强调，周期回代）21、底层局部剪力墙稳定超限。
PKPM配筋简图中不做红色显示，需要查看超配筋信息作出判别。
22、计算中既考虑活载不利布置又设定活载力增大系数为1.1，重复，可取其一。
23、总信息中剪力墙竖向分布筋配筋率0.3%，实际小于0.3%。
24、计算书字体太小。
要求计算书编制目录，地下室计算书分区块或较大图幅打印。
二、设计说明：1、规版本有误；尤其是101图集、验收规经常搞错；补充《高规》、《大直径灌注桩技术规程》、《烧结砖与烧结砌块》、《桩基》、《混凝土异形柱结构技术规程》等规；2、自然荷载取值有误；风压图纸中应加括号注明计算风压。
3、页岩多孔砖和砂浆应明确采用矩形孔烧结页岩多孔砖和预拌砂浆。
（见文件）4、砌体结构说明应明确灰缝中钢筋外露砂浆保护层的最小厚度，明确砌体的孔洞率允许的最大值。
5、砌体材料与建施不一致，陶粒增强加气混凝土加气砌块应采用专用砂浆。
屋面女儿墙砌体砂浆强度不应小于M7.5；（外墙材料涉及建筑节能，要求建筑专业尽早计算确定）6、地面以下砖砌体强度满足规要求。
地面以下砌体应采用Mu15页岩实心砖砌筑。
7、水下灌注砼施工时，桩身砼强度等级不应低于C30。
见JGJ/T225-2010,5.1.3。
8、桩身加强箍直径宜取18mm。
桩身配筋率小于0.3%。
9、补充地下室基坑开挖回填施工要求。
地基基础部分说明应补充基坑排水的要求和停止排水的条件。
10、结构类型与计算书不一致。
尤其是框架-剪力墙结构与剪力墙结构。
11、轻质墙长大于等于1.5倍层高时，应在墙中段增设构造柱。
12、轻质墙与页岩砖交接处做法？（两种材料尺寸不同）（避免同一建筑中出现三种墙体材料）13、结构说明三.4条：中小学建筑防护栏杆最薄弱处承受的最小水平推力不应小于1.5kn/m。
14、六.6条：板厚大于100时，分布筋Ф6＠200小于0.15%配筋率要求。
15、填充墙与框柱拉结筋，抗震设计时宜沿全长贯通。
（非抗震沿高度间距500，长度按700/900交替截断）16、±0.000相对于黄海高程与建施不一致，请检查。
17、房屋高度已超过规JGJ149-2006框剪结构的最大适用高度，异形柱宜改为矩形柱为妥（异形柱肢端配筋率偏小）。
18、钢筋强度等级、混凝土强度等级与计算书不符。
地下室应采用防水混凝土并注明防水等级。
钢筋保护层厚度、钢筋锚固长度有误。
19、地基基础设计等级有误；高层基础埋置深度不满足要求。
桩基请进行重心校核，以查看桩基承载力是否满足受力要求。
20、地基基础设计应根据岩土工程勘察资料来进行，未勘察就进行设计违反基本建设程序，请核实。
21、应注明结构使用用途。
应明确室外地下室顶板覆土厚度。
UEA已禁止使用，被淘汰了。
22、人防：人防外墙等效静载取值有误。
明确本工程室外人防出入口方式，并确定门框墙、临空墙的等效静载。
注明室楼梯进入口门框墙、临空墙等效静荷载。
明确本工程楼梯出入口方式，并确定楼梯踏步与休息平台的等效静荷载。
注明人防钢筋锚固长度。
注明人防砌体拉结筋伸入墙长度。
人防构件厚度不满足规要求。
23、应注明商业部分栏杆顶竖向荷载。
24、当采用水下灌注砼施工时，桩身砼强度等级不应低于C30（JGJ/T225-2010第5.1.3条）。
桩基承台保护层厚度不满足要求；地梁宽度不满足要求。
承台边距桩边距离不应小于200。
底框梁混凝土强度等级不应低于C30；25、在水平缝设置钢筋的砌体砌筑砂浆宜采用水泥砂浆砌筑。
26、说明6.1.3条中地下室外墙迎水面砼保护层厚35mm应改为50mm。
27、种植部分的顶板防水等级应标明为一级。
地下室防火等级应为一级。
三、图纸容：1、图框中图名有误；项目名称有误；2、缺层高表；缺沉降观察标；基础平面图中应标明北方向。
3、梁平法施工图：1）梁平法标注不规。
纵筋不足，箍筋配筋不足等等，不再赘述。
2）主次梁交接部位次梁钢筋锚固不满足要求；实际工程中应注意上筋不能太大。
3）圆弧梁抗扭系数取默认0.4不安全。
独立梁无现浇楼板扭矩不应折减。
4）主、次梁间隔布置的悬臂梁，次梁悬臂梁计算结果偏小，应进行比较分析。
5）剪力墙结构中跨高比不大于5的梁应按连梁设计。
跨高比小于5的框架梁，箍筋宜满足连梁构造要求，请核查。
6）剪力墙中连梁跨高比不大于2.5时，其两侧腰筋配筋率不应小于0.3%。
7）梁（Y向）腰筋的间距偏大不应大于200mm，请核对。
8）梁上部通长钢筋不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1/4（GB50010-2010第9.2.6条）。
9）转换梁配筋不满足JGJ3-2010中10.2.7.3条。
10）机房顶屋面梁格布置与计算书不符，梁荷载输入缺支座反力（西子1t客梯大概要输入80KN）。
机房顶应预埋检修吊钩。
11）KL6应按深梁设计。
（深梁：跨高比不大于2的简支梁，不大于2.5的连续梁）4、墙柱：1）短柱（如楼梯间柱）箍筋应加密。
2）异形柱肢高不应小于500mm。
异形柱标注应明确固定筋与分布筋。
3）异形柱肢端配筋不满足0.2%，强条；且纵向受力筋（不计分布筋）配筋率小于0.8%。
4）剪力墙构造边缘构件肢高不足300mm端配筋应加强。
5）剪力墙中连梁跨高比不大于2.5时，其两侧腰筋配筋率不应小于0.3%。
见JGJ3-2010,7.2.27第4条。
6）剪力墙构造边缘构件在400中间设置纵向构造钢筋。
肢距不满足要求。
（高规P88，箍筋、拉筋沿水平方向的肢距不宜大于300mm，不应大于竖向钢筋间距的2倍；P89，非抗震剪力墙肢端箍筋间距不宜大于250mm。
）7）剪力墙在房屋顶层、楼电梯间等部位水平和竖向分布钢筋配筋率不满足0.25%，高规P90-7.2.19条。
8）施工图中的框支柱计算模型也应定义为框支柱。
应按框支柱编号，且体积配筋率不满足规要求（JGJ3-2010第10.2.11.8条）。
9）框架柱角筋偏小。
10）人防门框墙配筋不满足0.25%。
11）抗震建筑柱截面尺寸不满足规要求。
（楼梯柱的截面尺寸宜满足框架柱的要求，因受建筑使用要求限制，柱宽度尺寸不满足规要求时，应控制柱截面宽度不小于200mm，并相应加大柱截面高度尺寸，使楼梯柱截面面积满足框架柱的最小截面要求，即300x300。
楼梯柱箍筋宜全高加密。
--朱炳寅，抗震P260）。
12）楼面框架梁与剪力墙平面外刚接，相应部位应设置暗柱或扶壁柱，并满足最小配筋率要求。
13）边缘构件大样图短肢方向箍筋不应小于墙体水平筋。
14）剪力墙拉结筋间距与分布筋间距不匹配。
15）地下室柱与上部单体相应柱定位矛盾。
16）人防墙配筋不满足0.25%。
