基桩完整性检测报告格式(超声波法)

基桩完整性试验检测记录表(超声波法)

1-2：
1-3：
2-3：
1-4：
2-4：
3-4：
桩号：
实测桩长：
文件名称：
检测日期：
1-2：
1-3：
2-3：
1-4：
2-4：
3-4：
桩号：
实测桩长：
文件名称：
检测日期：
1-2：
1-3：
2-3：
1-4：
2-4：
3-4：
桩号：
实测桩长：
文件名称：
检测日期：
1-2：
1-3：
2-3：
1-4：
2-4：
3-4：
平面
布置图
检测：复核：日期：
XXXXXXXXXXXXXXXXXX有限公司
桩基完整性试验检测记录表（超声波法）
第页，共页
项目名称
桥梁名称
检测依据
JGJ 106-2003、JGJ/T F81-2004
检测仪器/编号
超声波仪/Z01
桩号
测点布置图
距离
桩号
测点布置图
距离
桩号：
实测桩长：
文件名称：
检测日期：
1-2：
1-3：
2-3：
1-4：
2-4：
3-4：
桩号：
实测桩长：
文件名称：
检测日期：
1-2：
1ห้องสมุดไป่ตู้3：
2-3：
1-4：
2-4：
3-4：
桩号：
实测桩长：
文件名称：
检测日期：
1-2：
1-3：
2-3：
1-4：
2-4：
3-4：
桩号：
实测桩长：
文件名称：
检测日期：

基桩声波透射法检测报告

. . . . .基桩声波透射法试验检测报告工程名称：工程地点：委托单位：检测日期：报告页数：报告编号：XXX基桩声波透射法检测报告报告编号：xxx检测人员：报告编写：报告审查：项目负责人：报告签发：注: 1.本报告封面盖有“报告专用章”“省基桩检测专用章”；2. 本报告检测结果表盖有“报告专用章”；3. 对本报告若有异议，请于收到报告之日起十五日向本公司提出。

••检测单位地址：xxxx邮政编码：410007••电话：0工程概况一、检测仪器设备、基本原理和标准１、仪器设备检测仪器设备采用智博联科技生产的ZBL-U520非金属超声检测仪、双孔式换能器（Φ25）等。

检测仪器设备及现场联接如图1。

ZBL-U520非金属超声波检测仪信号输入参数设定数据处理结果输出计算机电缆柱声测管岩土换能器图1 桩基础超声波试验示意图２、基本原理超声波透射法检测桩身结构完整性的基本原理是：由超声脉冲发射源在砼激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼传播过程中表现的波动特征；当砼存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；当砼存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区围砼的密实度参数。

测试记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区砼的参考强度和部存在缺陷的性质、大小及空间位置。

在基桩施工前，根据桩直径的大小预埋一定数量的声测管，作为换能器的通道。

测试时每两根声测管为一组，通过水的耦合，超声脉冲信号从一根声测管中的换能器发射出去，在另一根声测管中的声测管接收信号，超声仪测定有关参数并采集记录储存。

换能器由桩底同时往上依次检测，遍及各个截面。

３、检测标准JGJ 106-2014二、成桩情况根据委托单位提供的设计及施工资料，各检测桩的情况见表2，本报告中桩号按设计图纸编写，工程地质情况详见勘察单位提供的勘察报告。

声波透射法检测桩基础检测报告范本

目录一、工程简介 (1)二、工程地质概况 (1)三、检测依据 (2)四、检测仪器设备 (2)五、检测原理 (2)六、检测结果 (4)七、结论 (5)八、附图 (5)一、工程简介本项目位于xxxxxxxxxxxx，本项目为xxxxxxxxxx建设项目。

检测具体工程信息见下表：二、工程地质概况根据地勘资料显示，XXXXXXXXXXXXXXXXXXXX三、检测依据1.检测标准规范及代号《建筑基桩检测技术规范》JGJ 106-2014《四川省建筑地基基础检测技术规程》DBJ51/ 014-20212.其他检测依据委托方提供的设计文件及其他说明文件。

四、检测仪器设备检测设备一览表五、检测原理混凝土是由多种材料组成的多相非匀质体。

对于正常的混凝土，声波在其中传播的速度是有一定范围的，当传播路径遇到混凝土有缺陷时，如断裂、裂缝、夹泥和密实度差等，声波要绕过缺陷或在传播速度较慢的介质中通过，声波将发生衰减，造成传播时间延长，使声时增大，计算声速降低，波幅减小，波形畸变，利用超声波在混凝土中传播的这些声学参数的变化，来分析判断桩身混凝土质量。

声波透射法检测桩身混凝土质量，是在桩身中预埋2〜4根声测管。

将超声波发射、接收探头分别置于2根导管中，进行声波发射和接收，使超声波在桩身混凝土中传播，用超声仪测出超声波的传播时间t、波幅A及频率f等物理量，就可判断桩身结构完整性。

1.检测方法接收及发射换能器置于检测管内，并放置于声测管底部。

测量时将发射与接收换能器置于同一标高。

发射与接收换器同步提升。

测量点距10cm。

各测点发射与接收换能器累计相对高差不大于2cm，并随时校正。

当发现读数异常时，加密测量点距，以保证测点间声场可以覆盖而不至漏测。

检测由检测管底部幵始，发射电压值应固定，并应始终保持不变，放大器增益值也应始终固定不变。

将每2根检测管编为一组，分组进行测试。

2.数据分析与桩身完整性判定依据《建筑基桩检测技术规范》JGJ 106-2014，桩身完整性检测结果应符合下表的规定：桩身完整性分类桩身完整性判定2 对于只有一个检测剖面的受检桩，桩身完整性判断应按该检测剖面代表桩全部横截面的情况对待。

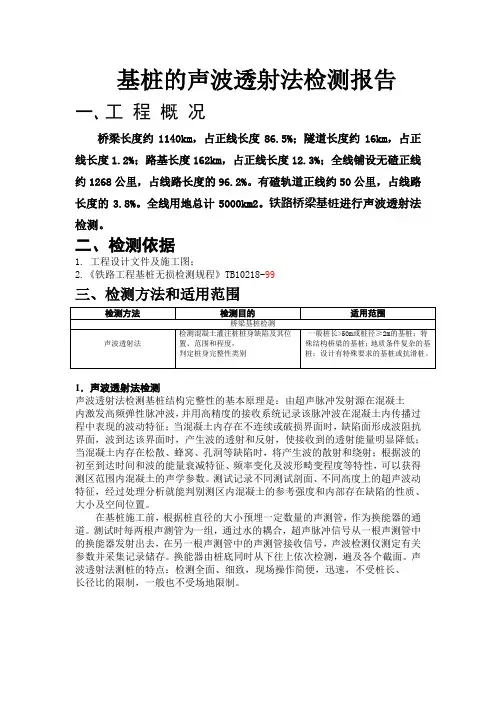

基桩的声波透射法检测

基桩的声波透射法检测报告一、工程概况桥梁长度约1140km，占正线长度86.5%；隧道长度约16km，占正线长度1.2%；路基长度162km，占正线长度12.3%；全线铺设无碴正线约1268公里，占线路长度的96.2%。

有碴轨道正线约50公里，占线路长度的3.8%。

全线用地总计5000km2。

铁路桥梁基桩进行声波透射法检测。

二、检测依据1. 工程设计文件及施工图；2.《铁路工程基桩无损检测规程》TB10218-99三、检测方法和适用范围1．声波透射法检测声波透射法检测基桩结构完整性的基本原理是：由超声脉冲发射源在混凝土内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在混凝土内传播过程中表现的波动特征；当混凝土内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；当混凝土内存在松散、蜂窝、孔洞等缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内混凝土的声学参数。

测试记录不同测试剖面、不同高度上的超声波动特征，经过处理分析就能判别测区内混凝土的参考强度和内部存在缺陷的性质、大小及空间位置。

在基桩施工前，根据桩直径的大小预埋一定数量的声测管，作为换能器的通道。

测试时每两根声测管为一组，通过水的耦合，超声脉冲信号从一根声测管中的换能器发射出去，在另一根声测管中的声测管接收信号，声波检测仪测定有关参数并采集记录储存。

换能器由桩底同时从下往上依次检测，遍及各个截面。

声波透射法测桩的特点：检测全面、细致，现场操作简便，迅速，不受桩长、长径比的限制，一般也不受场地限制。

声波透射法基桩质量检测工作程序框图1 2 3 4 52．检测仪器1)声波发射与接收换能器应符合下列要求：➢ 圆柱状径向振动，沿径向无指向性；➢ 外径小于声测管内径，有效工作面轴向长度不大于150mm；➢ 谐振频率宜为30～60kHz；➢ 水密性满足1MPa水压不渗水。

基桩超声波检测报告

目录1 工程概况 (3)2 检测目的 (4)3 检测依据及标准 (4)4 主要检测仪器及人员 (4)5 检测原理及缺陷类别判据 (4)5.1 检测原理 (4)5.2 桩身混凝土缺陷判定依据 (5)5.3 桩身完整性类别判定依据 (6)6 检测结果分析 (7)6.1检测环境 (7)6.2分析结果 (7)6.3检测原始波形 (7)7 检测结论 (8)8 附图 (9)国道改建工程二标基桩超声波跨孔透射法检测报告1 工程概况2 检测目的采用超声波跨孔透射法检测钻孔灌注桩中声测管之间混凝土的缺陷位置及影响程度，判定桩身完整性类别。

3 检测依据及标准《公路工程基桩动测技术规程》JTG/T F81-01-20044 主要检测仪器主要仪器如表4-1所示。

表4-1主要仪器设备5 检测原理及缺陷类别判据5.1检测原理基桩的超声波无损检测是由超声波仪中的脉冲信号发生器发出的一系列周期性电脉波，加在压电换能器的极板上，转换成一系列超声脉冲，它穿过被测物体，被接收探头所接收，重新变成电信号，根据超声波穿过混凝土的时间（声时）和距离（声程），即可计算出声速。

从实测声速的特征，可反映所穿过物体的特征变化，如果超声波传播路径中产生缺陷，则超声波的能量将部分被反射，接收信号的特征（如声波的传播时间、能量损失、波形畸变）将发生变化，根据接收信号的特征变化可以判断缺陷的位置，从而测知其缺陷的深度。

根据超声波检测的基本原理，必须使超声波脉冲穿过待测物体，因而采用双孔测量法（图1）。

首先在灌注混凝土前预埋声测管，固定于钢筋笼上，在检测前，把发射探头和接收探头分别置于两根测管中，由仪器中的发射系统发射电脉冲，使之产生一定频率的机械振动，即超声波。

超声波通过耦合剂和混凝土介质，到达接收探头，接收探头把已带有混凝土特性的声音信号转换成电信号，经过仪器中的衰减器、放大器送到显示器显示出来。

图1 超声波跨孔透射法测试原理图5.2桩身混凝土缺陷判定依据 1声速判据当实测混凝土声速值低于声速临界值时应将其作为可疑缺陷区。

超声波桩基检测报告记录

超声波桩基检测报告记录————————————————————————————————作者：————————————————————————————————日期：桩基检测报告产品名称：基桩（声波透射法）委托单位：资质等级评审组检测类别：委托检测检测人：郭斌工程质量检测有限公司报告日期：2015年6月24日工程质量检验有限公司检测报告报告编号：SXSY2012-ZJ001-001产品名称基桩抽样地点交院实训地受检单位四川交通职业技术学院商标/生产单位四川路桥产品号/委托单位四川宏博检测单位样品批次/规格型号 600mm*600mm 样品等级/检测类别委托检测样品数量 1检测依据JGJ106-2003 抽样基数/检测项目桩身完整性检测委托人/样品描述委托日期2015 年6 月 22日主要仪器设备非金属超声波检测检测结论本次共对1根桩基完整性进行了检测，其中：桩身无明显缺陷，为Ⅰ类桩, 合格率100%。

试验环境温度： 25 ℃天气情况：阴转小雨批准人李海 2015年 6 月 22日审核人孙海峰 2015年 6月22 日主检人 2015 年 6 月 22 日备注 /录入校对打印日期2015年6月25日1．工程及地质概况该工程由四川路桥公司承建，位于四川交通职业技术学院桩基实验基地，桩基为人工挖孔桩，设计强度C25，设计桩径600mm，共计两根。

2．检测依据建筑基桩检测技术规范JGJ106-20033．超声波检测仪器、检测方法及工作原理3.1 测试仪器超声波检测采用RSM-SY7(W)型基桩多跨孔超声波自动循测仪。

3.2 检测方法超声波检测采用声波透射法。

3.3 工作原理在被测桩内预埋若干根竖向相互平行的声测管作为检测通道，将超声脉冲发射换能器与接收换能器置于声测管中，管中注满清水作为耦合剂，由仪器发射换能器发射超声脉冲，穿过待测的桩体混凝土，并经接收换能器被仪器所接收，判读出超声波穿过混凝土的声时、接收波首波的波幅以及接收波主频等参数。

超声波检测报告格式样本

基桩声波透射法检测报告工程名称：工程地点：基桩声波透射法(建筑基桩检测技术规范 JGJ 106-2003)检测方法：检测日期：委托单位：报告编号：检测单位名称出报告日期检测项目的位置基桩声波透射法检测报告检测人员：上岗证号：上岗证号：报告编写：上岗证号：校核：上岗证号：审核：上岗证号：批准：职务：声明：1、本检测报告总页数共页，涂改、换页无效。

2、检测单位名称与检测报告专用章名称不符者无效。

3、未经检测单位名称书面批准，不得复制本中心检测报告（完整复制除外）。

检测单位名称出报告日期地址：单位地址邮政编码：电话：单位电话联系人：工程概况受某某委托单位委托，检测单位名称于某某检测时间段，对检测项目名称进行声波透射法检测，目的是检测桩身砼结构完整性，根据国家和省市有关规范、规程和规定，并考虑本工程的具体情况，经有关单位研究协商，确定本工程共检测根桩，现将检测情况及结果报告如下：. 一、检测仪器设备、基本原理和标准1、仪器设备检测仪器设备采用武汉岩海RS-ST01D(P)数字超声仪，包括双孔换能器、孔口深度滑轮。

数据自动连续采集。

仪器设备及现场联接如图1。

图1 基桩超声波检测示意图2、基本原理超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特性；当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射波能量明显降低；当砼内存在松散、蜂窝、孔桩声测管换能器洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特性、频率变化及波形畸变程度等特征，可以获得测区范围内砼的密实度参数。

测试记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内部存在缺陷的性质、大小及空间位置。

在基桩施工前，根据桩直径的大小预埋一定数量的声测管，作为换能器的通道。

超声波法检测桩身完整性

超声波法检测桩身完整性1、适用范围本方法适用于直径不小于800mm的混凝土灌注桩的完整性检测～它包括跨孔透射法和单孔折射法。

2、检测仪器与设备信号放大器、数据采集及处理存储器、径向振动换能器等。

3、现场检测技术3.1检测前的准备应符合下列规定:,1,被检桩的混凝土龄期应大于14d,2,声测管内应灌满清水～且保证通畅。

,3,标定超声波检测仪发射至接收的系统延迟时间t。

0,4,准确量测声测管的内径、外径和两相邻声测管外壁间的距离～量测精度为?1mm。

,5,取芯孔的垂直度误差不应大于0.5%～检测前应进行孔内清洗。

,6,声测管的布置以路线前进方向为起始点～按顺时针旋转方向进行编号和分组～每两根编为一组。

3.2检测方法应符合下列要求:,1,测点间距不宜大于250mm。

发射与接收换能器应以相同标高同步升降～其累计相对高差不应大于20mm～并随时校正。

,2,在对同一根桩的检测过程中～声波发射电压应保持不变。

,3,对于声时值和波幅值出现异常的部位～应采用水平加密、等差同步或扇形扫测等方法进行细测～结合波形分析确定桩身混凝土缺陷的位置及其严重程度。

5、检测数据分析与判定5.1声时修正值按下式计算:=式中——声时修正值,μs,～,t为声波在混凝土中的传播时间～简称声时,,D ——声测管外径,mm,——声测管内径,mm,——换能器外径,mm,——声测管壁厚度方向声速值,km/s,——水的声速值,km/s,5.2声时值按下式计算:t=t-t- i0式中 t——声时值,μs,t——超声波第i测点声时值,μs, it——声波检测系统延迟时间,μs, 0——声时修正值,μs,6、桩身完整性类别判定:?类桩:各声测剖面每个测点的声速、波幅均大于临界值～波形正常。

?类桩:某一声测剖面个别测点的声速、波幅略小于临界值～但波形基本正常。

?类桩:某一声测剖面连续多个测点或某一深度桩截面处的声速、波幅值小于临界值～PSD 值变大～波形畸变。

超声波桩基检测报告

桩基检测报告产品名称：基桩（声波透射法）委托单位：资质等级评审组检测类别：委托检测检测人：郭斌工程质量检测有限公司报告日期：2015年6月24日工程质量检验有限公司检测报告报告编号：SXSY2012-ZJ001-001产品名称基桩抽样地点交院实训地受检单位四川交通职业技术学院商标/生产单位四川路桥产品号/委托单位四川宏博检测单位样品批次/规格型号 600mm*600mm 样品等级/检测类别委托检测样品数量 1检测依据JGJ106-2003 抽样基数/检测项目桩身完整性检测委托人/样品描述委托日期2015 年6 月 22日主要仪器设备非金属超声波检测检测结论本次共对1根桩基完整性进行了检测，其中：桩身无明显缺陷，为Ⅰ类桩, 合格率100%。

试验环境温度： 25 ℃天气情况：阴转小雨批准人李海 2015年 6 月 22日审核人孙海峰 2015年 6月22 日主检人 2015 年 6 月 22 日备注 /录入校对打印日期2015年6月25日1．工程及地质概况该工程由四川路桥公司承建，位于四川交通职业技术学院桩基实验基地，桩基为人工挖孔桩，设计强度C25，设计桩径600mm，共计两根。

2．检测依据建筑基桩检测技术规范JGJ106-20033．超声波检测仪器、检测方法及工作原理3.1 测试仪器超声波检测采用RSM-SY7(W)型基桩多跨孔超声波自动循测仪。

3.2 检测方法超声波检测采用声波透射法。

3.3 工作原理在被测桩内预埋若干根竖向相互平行的声测管作为检测通道，将超声脉冲发射换能器与接收换能器置于声测管中，管中注满清水作为耦合剂，由仪器发射换能器发射超声脉冲，穿过待测的桩体混凝土，并经接收换能器被仪器所接收，判读出超声波穿过混凝土的声时、接收波首波的波幅以及接收波主频等参数。

超声脉冲信号在混凝土的传播过程中因发生绕射、折射、多次反射及不同的吸收衰减，使接收信号在混凝土中传播的时间、振动幅度、波形及主频等发生变化，这样接收信号就携带了有关传播介质（即被测桩身混凝土）的密实缺陷情况、完整程度等信息。

基桩完整性检测报告格式(超声波法)

报告编号： (公司的统一编号)
项目编号：(项目要求的编号) 检测报告
项目名称：
委托单位：
检测类别：
批准日期：
说明
1.报告未加盖本公司试验检测专用章无效；
2.报告无检测人员、审核人员、批准人员签字无效；
3.对于委托方送样试验检测的，仅对样品检测数据负责；
4.未经本公司书面同意不得复制或作为他用。

复制报告必须加盖检测专用章，否则无效；
5.本报告涂改、错页、换页、漏页无效；
6.如对本报告有疑问、异议，请于收到报告之日起15日内可向本公司提出书面申诉意见，本公司将于5日内给予答复。

检测报告
基桩桩身完整性超声波透射法检测结果表
工程名称：施工合同号：
施工单位：检测单位：
监理单位：
检测：审核：批准：
第 4 页共6 页
超声波透射法检测原理及检测标准
1检测原理
超声波透射法是在混凝土灌注桩内预埋若干根平行于桩纵轴的声测管，通过水的耦合，将换能器通过声测管道直接伸入桩身混凝土内部进行逐点、逐段探测（可平测、斜测和扇形扫测，如图1），超声波从一根声测管中发射，在另一根声测管中接收，可以测出2 测技术规范》
测技术规范》JGJl06-2003判定如下表：
(附检测波形图,必需打印页码)。

基桩声波透射法检测报告

基桩声波透射法检测报告Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998基桩声波透射法检测报告工程名称：工程地点：基桩声波透射法(建筑基桩检测技术规范 JGJ 106-检测方法：2003)检测日期：委托单位：报告编号：检测单位名称出报告日期检测项目的位置基桩声波透射法检测报告检测人员：上岗证号：上岗证号：报告编写：上岗证号：校核：上岗证号：审核：上岗证号：批准：职务：声明：1、本检测报告总页数共页，涂改、换页无效。

2、检测单位名称与检测报告专用章名称不符者无效。

3、未经检测单位名称书面批准，不得复制本中心检测报告（完整复制除外）。

检测单位名称出报告日期地址：单位地址邮政编码：电话：单位电话联系人：工程概况数据处理结果输出室内计算机受某某委托单位委托，检测单位名称于某某检测时间段，对检测项目名称进行声波透射法检测，目的是检测桩身砼结构完整性，根据国家和省市有关规范、规程和规定，并考虑本工程的具体情况，经有关单位研究协商，确定本工程共检测根桩，现将检测情况及结果报告如下：. 一、检测仪器设备、基本原理和标准1、仪器设备检测仪器设备采用武汉岩海RS-ST01D(P)数字超声仪，包括双孔换能器、孔口深度滑轮。

数据自动连续采集。

仪器设备及现场联接如图1。

图1 基桩超声波检测示意图2、基本原理超声波透射法检测桩身结构完整性的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特性；当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射波能量明显降低；当砼内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特性、频率变化及波形畸变程度等特征，可以获得RS-ST01D 数字超声仪深度滑轮桩声测管换能器测区范围内砼的密实度参数。

基桩超声波透射法检测报告_secret

（CMA章）基桩超声波透射法检测报告工程名称：※工程地点：※委托单位：※（盖骑缝章）检测日期：※年※月※日报告总页数：※（含此页）报告编号：※合同编号：※（报告专用章）※※※※※※※※※※检测站※年※月※日※※※※※※※※※※※※工程基桩超声波透射法检测报告现场检测人员：※※※上岗证号:报告编写：※上岗证号:（校核：上岗证号:审核：上岗证号:技术负责人：声明: 1、本检测报告涂改、错页、换页无效；2、检测单位名称与检测报告专用章名称不符者无效；3、本报告无我单位“技术资格证书章”无效；4、本报告无检测、审核、技术负责人签字无效；5、如对本检测报告有异议，可在报告发出后20 天内向本检测单位书面提请复议。

（报告专用章）••••• ※年※月※日••地址：邮政编码：••电话：联系人：目录一项目概况…………………………………………※二成桩工艺及桩位图………………………………※三现场检测…………………………………………※四判断标准…………………………………………※五检测结果…………………………………………※六结论与建议………………………………………※七附图表……………………………………………※网址：e_mail：－项目概况二成桩情况及桩位图根据委托单位提供的设计及施工资料，该工程基桩采用桩径为φ※※※※※桩，设计桩长为※m左右，设计混凝土强度等级为C※※，桩位平面图见附图※。

三现场检测1、检测设备现场检测设备一览表表22、检测流程（可述及检测中发生的情况，如管斜,传感器卡住,堵管等）本次检测，严格依据※※※※※执行。

声测管编号见图2所示，声测管编号以正北方向顺时针开始第一根管为A。

四判断标准1、桩身缺陷：以声速临界值、波幅临界值以及PSD判据进行综合判定。

2、桩身均匀性按声速离散系数Cv分为A、B、C、D四级。

见表３。

声速离散系数级别表表3３、根据声波检测参数特征，评定混凝土构件质量可按四类划分。

Ⅰ类桩（基础）：混凝土质量优良，各检测剖面的每一测点声速、主频、波幅均未超临界值；混凝土均匀性等级为A级。

超声波法检测基桩完整性

超声波法检测基桩完整性
超声波法检测基桩完整性
桩基础，主要基础型式，地下隐蔽工程，承受建筑物的全部荷载并将其传递给地基，基桩质量的好坏直接关系到建筑物的安全。
桩身缺陷会引起基础失稳。必须在结构施工前找出并处理缺陷桩。
声波透射法是基桩低应变无损检测中最为有效的方法。
超声波法检测基桩完整性
目前，超声法检测灌注桩质量的方法已列入许多检测规范中。作为全国性的规范有：
建设部行业标准《建筑基桩检测技术规程》JGJ 106-2003
中国工程建设标准化协会标准《超声法检测混凝土缺陷技术规程》
CECS 21：2000 交通部行业标准《公路工程基桩动测技术规程》JTG/T F81-01—
2004
速）就降低。
混凝土声学参数与测量
有时混凝土内部缺陷是由较为疏松的材料构成（例如漏振等情况形成的蜂窝、孔洞或配料错误形成的低密实区），由于这些部位的声速要比正常混凝土声速低，也会使得这些测点的声时加大。
或“蜂窝”状缺陷。
4. 桩底沉渣。
5.人为因素造成的质量缺陷
超声波法检测基桩完整性
基桩分类
基桩工程常见质量问题
声波透射法基本原理仪器设备现场检测技术方法及影响因素数据分析处理与报告编写工程实例
CT成像技术
声波透射法基本原理
经常看到从事声波透射法检测基桩完整性的同志，对测试声参量的分析判断，力不从心，难下结论，十分尴尬。出现这种局面的原因可归纳为：对声波的一般传播规律掌握的不好；不注重掌握施工过程的相关资料（如对灌注桩的成孔、成桩工艺及工艺过程、工程地质资料、水文地质资料等）；
灌注桩由于生产的特殊性，其纵波声速：
水下灌注的在4000m/s上下; 干作业灌注的在4000－4500m/s。

基桩检验报告范文

基桩检验报告范文一、检验目的基桩是建筑物的重要组成部分，承担着承重、抗震和抗侧移等重要功能。

为了保证基桩的质量和安全性，本次检验旨在对已施工完成的基桩进行质量检验，评估其承载能力和稳定性，为建筑物的安全运行提供可靠的依据。

二、检验内容1.依据设计图纸和相关规范，对基桩进行尺寸、形状和质量等方面的检验；2.采用无损检测手段，对基桩的内部质量进行评估；3.进行静载试验，评估基桩的承载能力和变形情况。

三、检验方法1.外观检验：对每根基桩进行外观检查，包括尺寸、形状、表面平整度和质量等方面的评估。

2.磁粉探伤：采用磁粉探伤技术，对桩身和桩端进行检测，评估是否存在裂缝、夹杂和气孔等缺陷。

3.超声波检测：采用超声波检测技术，对桩体内部进行评估，检查是否存在空洞、松散和钢筋质量问题。

4.静载试验：采用静载试验方法，分别施加不同荷载，记录桩身的沉降和变形情况，评估基桩的承载能力。

四、检验结果1.外观检验结果：所有基桩的尺寸、形状、表面平整度和质量等方面均符合设计要求，未见明显缺陷。

2.磁粉探伤结果：经过磁粉探伤检测，未发现基桩身和桩端的裂缝、夹杂和气孔等缺陷。

3.超声波检测结果：超声波检测显示，所有基桩的内部无明显空洞、松散以及钢筋质量问题。

4.静载试验结果：对每根基桩进行了静载试验，各桩的承载能力满足设计要求，变形情况可控。

五、结论与建议根据上述检验结果及分析，基桩的整体质量较好，经过检验，基桩符合设计要求，承载能力和稳定性良好，均能满足建筑物的使用要求。

然而，为了进一步提高基桩的质量和安全性，建议在以后的施工过程中加强管理和监督，确保施工质量的稳定性和可控性。

六、备注本次检验报告仅提供对已施工完成的基桩的质量评估，不包括基桩施工过程的监理和验收。

七、附件1.基桩外观检验记录表2.基桩磁粉探伤记录表3.基桩超声波检测记录表。

超声波桩基检测报告

超声波桩基检测报告 This manuscript was revised by the office on December 22, 2012工程质量检验有限公司检测报告报告编号：SXSY2012-ZJ001-0011．工程及地质概况该工程由四川路桥公司承建，位于四川交通职业技术学院桩基实验基地，桩基为人工挖孔桩，设计强度C25，设计桩径600mm，共计两根。

2．检测依据建筑基桩检测技术规范JGJ106-20033．超声波检测仪器、检测方法及工作原理3.1 测试仪器超声波检测采用RSM-SY7(W)型基桩多跨孔超声波自动循测仪。

3.2 检测方法超声波检测采用声波透射法。

3.3 工作原理在被测桩内预埋若干根竖向相互平行的声测管作为检测通道，将超声脉冲发射换能器与接收换能器置于声测管中，管中注满清水作为耦合剂，由仪器发射换能器发射超声脉冲，穿过待测的桩体混凝土，并经接收换能器被仪器所接收，判读出超声波穿过混凝土的声时、接收波首波的波幅以及接收波主频等参数。

超声脉冲信号在混凝土的传播过程中因发生绕射、折射、多次反射及不同的吸收衰减，使接收信号在混凝土中传播的时间、振动幅度、波形及主频等发生变化，这样接收信号就携带了有关传播介质（即被测桩身混凝土）的密实缺陷情况、完整程度等信息。

由仪器的数据处理与判断分析软件对接收信号的各种声参量进行综合分析，即可对桩身混凝土的完整性、内部缺陷性质、位置以及桩混凝土总体均匀性等级等做出判断，完成检测工作。

超声波检测的工作原理如下图。

──桩身第一测点的相对标高（m）HｏL──声测管外壁间的最小间距：即超声波测距（mm）ｐ──测点间距（mm）Lｎ声波检测参数：声时T——混凝土测距间声波传播时间（μs）波幅A——接收波首波波幅（ｄB）3.4检测数据的分析处理3.4.1检测数据统计分析参量①声速测量值的平均值：V aV in =⎛⎝⎫⎭⎪∑②声速测量值的标准差: S vV nVni a =--∑221③声速测量值的离异系数C SVvva =④波幅测量值的平均值：AA nai =∑①声速判据：用平均声速减去２倍的标准差作为判断有无缺陷的临界值，即②波幅判据：用接收信号能量的平均值的一半作为判断有无缺陷的临界值，即A Aa 06=-③Ｋ△Ｔ判据：用声时━━高程曲线上相邻两测点的斜率Ｋ及相邻两点声时值△Ｔ的乘积Ｋ△Ｔ作为判断缺陷的判据以基桩声速均值、声速离异系数、声速均方差、声速异常值判定值、波幅均值、波幅离异系数、波幅均方差、波幅异常值判定值及Ｋ△Ｔ作为桩身混凝土匀质性的判据，并综合接收波形的畸变以及主频漂移等多种因素，分析桩身完整性及缺陷性质。

桩声波检测报告

桩声波检测报告1. 引言桩基是建筑工程中常用的地下承载结构，其质量和稳定性对整个建筑物的安全至关重要。

因此，在桩基施工过程中，对桩的质量进行检测和评估是必不可少的环节。

声波检测作为一种无损检测方法，被广泛应用于桩基的检测和评估。

本报告旨在对使用声波检测方法对桩基进行质量评估的结果进行分析和总结。

2. 实验目的本次实验旨在通过声波检测方法对已完成的桩基进行评估，获取桩基的质量信息。

具体目的包括：•了解桩基中可能存在的缺陷和破损情况；•评估桩基的承载能力和稳定性；•提供桩基质量评估的参考依据。

3. 实验方法本次实验采用声波检测方法对桩基进行质量评估。

具体步骤如下：1.准备工作：确定检测区域和检测方式，准备声波检测仪器和传感器。

2.数据采集：将传感器安装在桩基表面，并通过声波检测仪器进行数据采集。

3.数据分析：对采集到的数据进行处理和分析，提取桩基的质量信息。

4.结果评估：根据数据分析结果，对桩基的质量进行评估和判定。

4. 数据分析与结果通过声波检测方法对桩基进行了全面的评估和分析。

根据实验所得数据和分析结果，得出以下结论：1.桩基存在局部空洞：通过声波检测结果发现，部分桩基存在局部空洞现象，这可能会对桩基的稳定性和承载能力产生一定的影响。

2.桩基质量较好：大部分桩基经过声波检测后显示出良好的质量，具备较高的稳定性和承载能力。

3.仍存在一定缺陷：尽管桩基整体质量较好，但仍存在少量缺陷，如微裂缝和松散地层，需要进一步关注和处理。

5. 结论通过声波检测方法对桩基进行评估，可以得出桩基质量和稳定性的评估结果。

根据数据分析和结果评估，可以采取相应的措施，加强桩基的维护和加固工作，确保整个建筑物的安全性。

6. 参考文献•Smith, J. D., & Johnson, W. R. (2010). Pile foundation analysis and design. John Wiley & Sons.。

基桩完整性检测(声波透射法)

1.3 超声波的特点
4、超声波的能量比声波大得多。
5、超声波在固体中的传输损失很小，探测深度大，由于超声波在异质界面上会发生反射、折射、衍射等现象，尤其是不能通过气体固体界面。如果介质中有气孔、裂纹等缺陷（缺陷中有气体）或夹层，超声波的传播路径会发生改变，对应的声时、声速、声幅值等参数发生不同程度的变化，由此来判断缺陷类型与程度。
谢谢大家！
6、现场拉升换能器的人员需要佩戴防滑手套，拉升过程中要保持缓慢匀速状态；
7、提升过程中，如发现换能器卡在声测管内，不要用力拉拽；
8、检测结束后，及时清理深度计数轮及从动轮中的泥土。
第四章数据分析与判断
4.1 波速、波幅及频率计算
4.1 波速、波幅及频率计算
4.1 波速、波幅及频率计算
1、原始数据通过分析软件打开后，对于可疑数据首先确认该测点首波是否搜索准确；
2、对于疑似存在缺陷的基桩，应及时采用加密测点、斜侧、线型扫射等方法进行复测；
3、对于类型判定存在争议的基桩，可采用取芯、开挖等方式进行扩大验证；
4、结果判定前应区分该基桩为钳岩桩还是摩擦桩； 5、准确解读检测依据中的判定标准。
超声波检测技术
第1章超声波法的基本知识第2章超声波法的基本原理第3章现场测试技术第4章数据分析与判断第5章工程实例
第一章超声波法的基本知识
检测示意图
1.1 检测依据
《公路工程基桩动测技术规程》JTG/T F81-01-2004 （适用于低应变法、超声波法、高应变法）
1.2 名词解释
检测原理
超声脉冲信号在混凝土的传播过程中因发生衍射、折射、多次反射及不同的吸收衰减，使接收信号在混凝土中传播的时间、振动幅度、波形及主频等发生变化，这样接收信号就携带了有关传播介质（即被测桩身混凝土）的密实缺陷情况、完整程度等信息。由仪器的数据处理与判断分析软件对接收信号的各种声参量进行综合分析，即可对桩身混凝土的完整性进行检测，判断桩基缺陷的程度并确定其位置。

超声波测定桩身完整性试验

非金属超声检测仪测定桩身完整性试验一、实验目的：1.掌握超声检测仪的基本使用方法；2.掌握非金属超声波检测仪的基本使用方法；3.掌握超声检测试验桩完整性的使用方法；二、实验内容：用超声检测仪检测检测试验桩完整性。

三、实验仪器：1.检测采用武汉岩海生产的RS-ST01D(P)非金属超声检测仪；2.试验桩；4.钢板尺、卷尺等；四、检测依据及评定标准《公路工程基桩动测技术规程》JTG/T F81-01-2004五、检测技术与方法原理图1 桩基础超声波试验示意图超声波透射法检测桩身结构完整性的基本原理是：由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征；当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；当砼内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内砼的密实度参数。

测试记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内砼的参考强度和内部存在缺陷的性质、大小及空间位置。

在基桩施工前，根据桩直径的大小预埋一定数量的声测管，作为换能器的通道。

测试时每两根声测管为一组，通过水的耦合，超声脉冲信号从一根声测管中的换能器发射出去，在另一根声测管中的声测管接收信号，超声仪测定有关参数并采集记录储存。

换能器由桩底同时往上依次检测，遍及各个截面。

六、判断依据1．声时、声速和声速平均值应按下列公式计算，并绘制声速-深度曲线、波幅-深度曲线。

t t t t o i '--=(1-1) t lv i =(1-2) ∑==n i im n v v 1(1-3) 式中t ——声时值（s μ）； i t ——超声波第i 测点声时值（s μ）；o t ——声波检测系统延迟时间（s μ）；t '——声时修正值（s μ）；i v ——第i 个测点声速值（km/s ）；l ——两根检测管外壁间的距离（㎜）；m v ——混凝土声速平均值（km/s ）；n ——测点数。

基桩报告超声、小应变参考模板

报告编号：xxxxxxxxxxxxxxxxxxxx大桥基桩检测报告委托单位：xxxxxxxxxx大桥项目经理部检测项目：基桩完整性检测xxxxxxxx试验检测有限公司二00九年十二月注意事项（在第一页背面）尊敬的用户:当您收到该报告后，请务必注意：1、本报告出现下述情况时，将会导致报告无效：a、报告首页未同时加盖本公司报告专用章、资质专用章和计量认证标志章；b、报告出现空白签字栏；c、报告数据有手写或涂改现象；d、报告为非完整的复印件。

2、图文传真或电话记录，不具备法律效力。

3、对本报告有异议时，请于收到报告后十五日内向我公司提出，逾期不予受理。

联系方式：地址：xxxxxxxxxxxx邮编： xxxxxxx电话：xxxxxxxxxx传真：xxxxxxxxx电子邮箱：xxxxxxxx报告编号：xxxxxxxxxxxxxxxxxxxx大桥基桩检测报告xxxxxxxxxx试验检测有限公司二00九年十二月目录1．概述 (1)2．检测依据 (1)3．检测目的及内容 (1)3.1检测目的 (1)3.2检测内容 (1)4．检测仪器 (2)5．检测方法 (2)5.1超声波检测方法 (2)5.1低应变反射波检测方法 (3)6．评定方法 (3)6.1超声波法 (3)6.2低应变反射波法 (4)7．检测成果 (5)8．检测结论 (5)1.概述xxxxxxxxx公路工程xxxxxx中桥位于xxxxxxxx东大街与xxxxxx旧线立交相接的地方。

桥梁上部为2×20米预应力空心板梁桥,下部为承肋台加桩基桥台，桩柱相接加盖梁墩，基础为摩擦桩形式，共设计桩径为1.5m的桩基6根，其中超声波法检测3根，低应变反射波法检测3根。

混凝土设计强度等级为25MPa。

桥梁设计荷载为：公路Ⅱ级；桥面净宽：净12m+2×2.0m人行道。

2.检测依据（1）《公路工程基桩动测技术规程》（JTG/T F81-01—2004）；（2）《建筑基桩检测技术规范》（JGJ 106—2003）；（3）施工图设计文件及变更设计文件；（4）检测任务单。
