MAM-100型变频空压机控制器说明书
MAM控制器变频空与工频联动控制说明

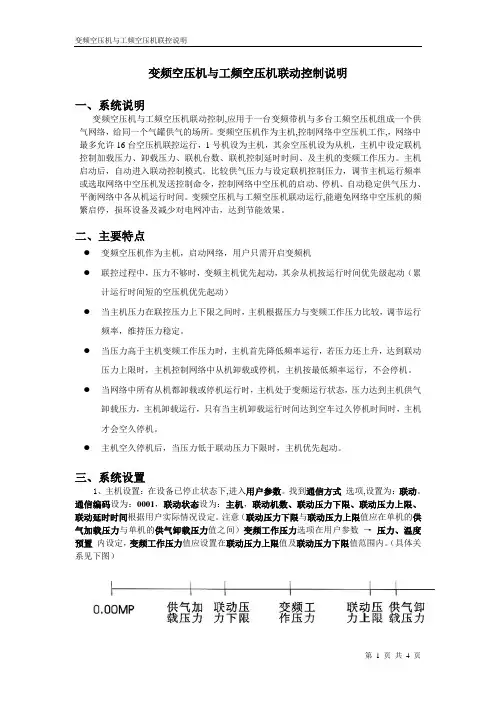

变频空压机与工频空压机联动控制说明一、系统说明变频空压机与工频空压机联动控制,应用于一台变频带机与多台工频空压机组成一个供气网络，给同一个气罐供气的场所。
变频空压机作为主机,控制网络中空压机工作,，网络中最多允许16台空压机联控运行，1号机设为主机，其余空压机设为从机，主机中设定联机控制加载压力、卸载压力、联机台数、联机控制延时时间、及主机的变频工作压力。
主机启动后，自动进入联动控制模式。
比较供气压力与设定联机控制压力，调节主机运行频率或选取网络中空压机发送控制命令，控制网络中空压机的启动、停机、自动稳定供气压力、平衡网络中各从机运行时间。
变频空压机与工频空压机联动运行,能避免网络中空压机的频繁启停，损坏设备及减少对电网冲击，达到节能效果。
二、主要特点●变频空压机作为主机，启动网络，用户只需开启变频机●联控过程中，压力不够时，变频主机优先起动，其余从机按运行时间优先级起动（累计运行时间短的空压机优先起动）●当主机压力在联控压力上下限之间时，主机根据压力与变频工作压力比较，调节运行频率，维持压力稳定。
●当压力高于主机变频工作压力时，主机首先降低频率运行，若压力还上升，达到联动压力上限时，主机控制网络中从机卸载或停机，主机按最低频率运行，不会停机。
●当网络中所有从机都卸载或停机运行时，主机处于变频运行状态，压力达到主机供气卸载压力，主机卸载运行，只有当主机卸载运行时间达到空车过久停机时间时，主机才会空久停机。
●主机空久停机后，当压力低于联动压力下限时，主机优先起动。
三、系统设置1、主机设置：在设备已停止状态下,进入用户参数。
找到通信方式选项,设置为：联动。
通信编码设为：0001，联动状态设为：主机，联动机数、联动压力下限、联动压力上限、联动延时时间根据用户实际情况设定。
注意（联动压力下限与联动压力上限值应在单机的供气加载压力与单机的供气卸载压力值之间）变频工作压力选项在用户参数→压力、温度预置内设定，变频工作压力值应设置在联动压力上限值及联动压力下限值范围内。
捷豹空压机电脑控制器说明书
29、30、31、35、36、37、38、39
3、电源指示：PWR灯
4、运行指示：RUN灯
5、故障指示：ERR灯
图6、主控单元结构尺寸
C、显示面板功能与安装
200型显示面板安装在控制柜面板上。
图
图6、板尺寸及开孔尺寸
2、电气安装基本接线图
图8、接线端子排列图
●自动调节负荷率控制压力平衡
●高度集成，高可靠性，高性价比
●远程/机旁选择控制
●联动/独立选择运行
●RS-485通讯功能
一、基本操作
1、按键说明
图1
I——起动键：按此键可起动电机运行
O——停机键：按此键可停止电机运行
S——设定键：修改完数据后，按此键确认数据存储输入
——上移键：数据修改时，按此键上翻修改该数位；在菜单选择时作为选择键。
I实/I设
时间参数
≥1.2
≥1.3
≥1.5
≥1.6
≥2.0
≥3.0
动作时间
60
48
24
8
5
1
表2、电机保护反时限曲线表
8、温度保护：当检测到的实际温度大于设定温度时,动作时间≤2s；
9、输出继电器触点容量：250V5A；触点寿命500000次；
10、电流显示误差小于1.0%.；
11、RS—485通讯
参数项
设定初值
功能与作用
主机额定电流
电机允许最大过载值╱1.2
启动延时过后，当电机电流大于设定值的1.2倍以上时4倍以下时，按过载特性延时跳机
风机额定电流
电机允许最大过载值╱1.2
同上
排气预警温度

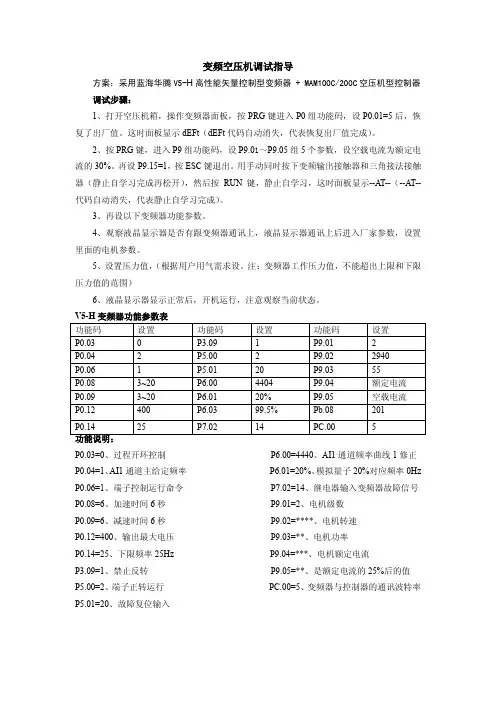

变频空压机调试指导
