变频空调主机电路原理与结构
直流变频空调基本原理及结构

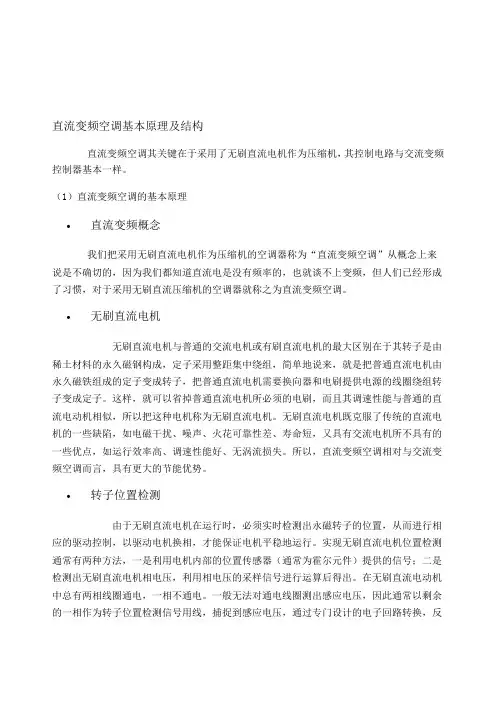

直流变频空调基本原理及结构直流变频空调其关键在于采用了无刷直流电机作为压缩机，其控制电路与交流变频控制器基本一样。
（1）直流变频空调的基本原理•直流变频概念我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的，因为我们都知道直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。
•无刷直流电机无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成，定子采用整距集中绕组，简单地说来，就是把普通直流电机由永久磁铁组成的定子变成转子，把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。
这样，就可以省掉普通直流电机所必须的电刷，而且其调速性能与普通的直流电动机相似，所以把这种电机称为无刷直流电机。
无刷直流电机既克服了传统的直流电机的一些缺陷，如电磁干扰、噪声、火花可靠性差、寿命短，又具有交流电机所不具有的一些优点，如运行效率高、调速性能好、无涡流损失。
所以，直流变频空调相对与交流变频空调而言，具有更大的节能优势。
•转子位置检测由于无刷直流电机在运行时，必须实时检测出永磁转子的位置，从而进行相应的驱动控制，以驱动电机换相，才能保证电机平稳地运行。
实现无刷直流电机位置检测通常有两种方法，一是利用电机内部的位置传感器（通常为霍尔元件）提供的信号；二是检测出无刷直流电机相电压，利用相电压的采样信号进行运算后得出。
在无刷直流电动机中总有两相线圈通电，一相不通电。
一般无法对通电线圈测出感应电压，因此通常以剩余的一相作为转子位置检测信号用线，捕捉到感应电压，通过专门设计的电子回路转换，反过来控制给定子线圈施加方波电压；由于后一种方法省掉了位置传感器，所以直流变频空调压缩机都采用后一种方法进行电机换相。
•直流变频空调与交流变频空调的电控区别交流变频空调的变频模块按照SPWM调制方法，通过三极管的通断，给压缩机三相线圈同时通电，压缩机为一三相交流压机。
变频空调器室内外机通讯电路工作原理
变频空调器室内外机通讯电路工作原理变频空调的室内外机通讯电路是实现室内机和室外机之间的信息交流和数据传输的重要部件。
其工作原理是基于一种双向通信协议，在室内机和室外机之间建立一个稳定、可靠的通信链路，使得两者能够实时地交换各种控制信息，从而实现对空调系统的精确控制和监测。
变频空调的室内外机通讯电路通常由以下几个组成部分所构成：室内板、室外控制板、串口模块、通信线路和通信协议。
1.室内板：室内板是变频空调室内机的主控制板，负责采集和处理各种室内环境参数的数据，并将其发送给室外机以便室外机进行温度调节。
它通过串口与室外机的控制板进行通信，并接收来自室外机的控制指令。
2.室外控制板：室外控制板是变频空调室外机的主控制板，它负责控制和调节室外机的动力系统，如压缩机、风扇等。
它通过串口与室内板进行通信，以接收室内机传输过来的控制信息，并根据这些信息对室外机进行相应的控制。
3.串口模块：串口模块是连接室内板和室外控制板的重要组件，它负责将室内板和室外控制板之间的信息转换为串行数据，并通过通信线路传输。
在室内板和室外控制板之间建立一条稳定的数据通信链路，并在这条链路上实现双向的数据传输。
4.通信线路：通信线路是室内板和室外控制板之间的物理连接介质，它可以是电线、光纤或无线信号等。
通信线路的质量和稳定性直接影响到室内板和室外控制板之间的数据传输质量和通信效果。
5.通信协议：通信协议是室内板和室外控制板之间进行数据传输时所遵循的规则和标准，它规定了数据传输的格式、数据包的组成、通信速率等。
常用的通信协议包括RS485、MODBUS等。
变频空调的室内外机通讯电路工作原理如下：首先，在变频空调系统安装和启动时，室内板会向室外控制板发送一个启动命令，告知室外机开始工作。
室内板采集室内环境参数的数据，并将其转换成数值信号，通过串口模块将这些数据发送给室外控制板。
室外控制板接收到室内板传输过来的数据后，根据接收到的数据进行相应的处理，如判断室内温度是否达到设定值、判断是否需要调整风速和压缩机运行频率等。
变频空调器室内外机通讯电路工作原理
变频空调器室内外机通讯电路工作原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变频空调器室内外机通讯电路工作原理在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。
根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的线。
(1)三线制通讯除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。
由于电源线的高侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。
1)直流载波型（见下图）：信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。
发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。
注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。
2)交流载波型（见下图）：信号是搭载在50/60的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。
使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。
变频空调主机电路原理与结构资料
他和整流桥是一样的东 西，完全可以互换 但在这里用作单相导通
现在各个厂家都用这个电容组代替了单个电容
滤 波 器
电抗器
这里已经烧坏
超级噪音
双转子压缩机气 液分离器的底部 有两根吸入管
这里断开了
这是一种新型的电抗器
这个可调电位器要是接 触不好的话；即使没有 开机也会显示过流的
您知道CT在那里吗？
这幅图片可以明显的看到主令继电 器和PTC是并联的
整流桥必须固定在散 热板上，而且必须涂 抹导热硅脂，否则很 容易烧坏！
变频空调高压形成部分
电流检测 PTC 单相导通 Βιβλιοθήκη 抗器整流桥主令继电器
大电容
50BP外机顶面
这个就是 强电板
整流桥 和单向 导通
接P或电 容的正
接 N 或 电 容 的 负
50BP外机强电板
P T C
防雷击
外 机 主 令 开 关
CT检流线圈
这根“灰颜色”的火线从强电 板过来，穿过检流CT去硅整流 桥，如果没有穿过CT，还会报 “无负载”故障，停机的哦！
变频空调的电路基本原理

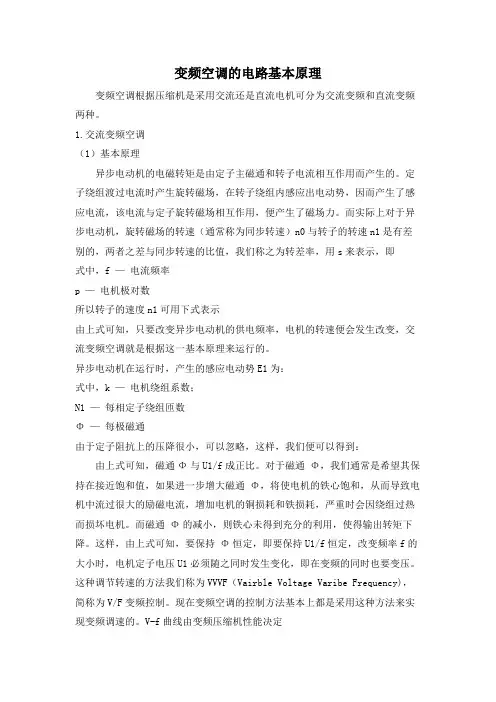

变频空调的电路基本原理变频空调根据压缩机是采用交流还是直流电机可分为交流变频和直流变频两种。
1.交流变频空调（1）基本原理异步电动机的电磁转矩是由定子主磁通和转子电流相互作用而产生的。
定子绕组渡过电流时产生旋转磁场，在转子绕组内感应出电动势，因而产生了感应电流，该电流与定子旋转磁场相互作用，便产生了磁场力。
而实际上对于异步电动机，旋转磁场的转速（通常称为同步转速）n0与转子的转速n1是有差别的，两者之差与同步转速的比值，我们称之为转差率，用s来表示，即式中，f —电流频率p —电机极对数所以转子的速度n1可用下式表示由上式可知，只要改变异步电动机的供电频率，电机的转速便会发生改变，交流变频空调就是根据这一基本原理来运行的。
异步电动机在运行时，产生的感应电动势E1为：式中，k —电机绕组系数；N1 —每相定子绕组匝数Φ —每极磁通由于定子阻抗上的压降很小，可以忽略，这样，我们便可以得到：由上式可知，磁通Φ与U1/f成正比。
对于磁通Φ，我们通常是希望其保持在接近饱和值，如果进一步增大磁通Φ，将使电机的铁心饱和，从而导致电机中流过很大的励磁电流，增加电机的铜损耗和铁损耗，严重时会因绕组过热而损坏电机。
而磁通Φ的减小，则铁心未得到充分的利用，使得输出转矩下降。
这样，由上式可知，要保持Φ恒定，即要保持U1/f恒定，改变频率f的大小时，电机定子电压U1必须随之同时发生变化，即在变频的同时也要变压。
这种调节转速的方法我们称为VVVF（Vairble Voltage Varibe Frequency)，简称为V/F变频控制。
现在变频空调的控制方法基本上都是采用这种方法来实现变频调速的。
V-f曲线由变频压缩机性能决定(2) 交流变频控制器的原理框图变频控制器的原理框图如下所示，220V/50Hz的市电经整流滤波后得到310V左右的直流电，此直流电经过逆变后，就可以得到用以控制压缩机运转的变频电源。
（3）实现V/F变频控制的方法脉宽调制（PWM）：在输出电压每半个周期内，把输出电压的波形分成若干个脉冲波，由于输出电压的平均值与脉冲的占空比（脉冲的宽度除以脉冲的周期称为占空比）成正比，所以在调节频率的同时，不改变脉冲电压幅度的大小，而是改变脉冲的占空比，可以实现变频也变压的效果。
常见变频空调室外机电路工作原理及组成
常见变频空调室外机电路工作原理及组成一、室外机电控系统特点变频空调器电控系统由室内机和室外机组成。
本节对几种常见形式的室外机电控系统的特点作简单说明。
1.海信KFR-4001GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
室外机主板处理各种输入信号，对负载进行控制，并集成幵关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运行。
2.海信KFR-2601GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
海信KFR-2601GW/BP室外机电控系统的特点与海信KFR-4001GW/BP基本相同；不同之处在于幵关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。
3.海信KFR-26GW/11BP室外机电控系统电控系统由模块板和室外机主板两块电路板组成。
海信KFR-26GW/11BP室外机电控系统与前两类电控系统相比最大的区别在于，CPU和弱电信号处理电路集成在模块板上，是室外机电控系统的控制中心。
室外机主板的幵关电源电路为模块板提供直流5V和15V电压，并传递通信信号和驱动继电器，作用和定频空调器使用两块电路板中的强电板相同。
4,美的KFR—35GW/BP2DN1Y-H (3)室外机电控系统电控系统由室外机主板一块电路板组成。
功率模块、硅桥、CPU和弱电信号处理电路、通信电路等所有电路均集成在一块电路板上，从而提高了可靠性和稳定性，出现故障时维修起来也最简单，只需更换一块电路板，基本上就可以排除室外机电控系统的故障。
总结：① 交流变频空调器室内机主板与定频空调器室内机主板的单元电路基本相同，大部分单元电路的工作原理也相同，因此学习或维修时可以参考定频空调器电控系统。
② 室外机主板从整体看比较复杂，体积大且电路较多。
如果细分到单元电路，可以看出其实也有规律可循，只有部分电路或电气元器件相对于定频空调器而言是没有接触过的，只要认真学习，大多数读者都可以学会。
变频空调器通讯电路原理与维修技术。
变频空调器通讯电路原理与维修技术。
变频空调器通讯故障是一种常见的电路故障，当通讯电路部分出现故障时，空调器的各种控制指令无法传送，空调器的各项功能均无法正常完成。
在对变频空调器进行维修的过程中，经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况，根据实际维修经验，这些现象大多是由于通讯电路故障所引起的。
变频空调器一般都带有故障代码显示，一旦通讯电路出现故障，空调器均会显示相应的故障代码，这对于故障范围的判定提供了非常方便的条件，但在实际维修中，单纯依赖故障代码并不容易直接找出具体故障点。
确切地说，当空调器出现通讯故障的代码显示时，只能笼统的判定通讯回路异常，而具体的故障原因还需要对通讯电路做详细的检测方能查出。
一、通讯方式及其原理变频空调器一般采用单通道半双工异步串行通讯方式，室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。
下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍，以便于大家对通讯电路的理解。
1、通讯数据的结构主、副机间的通讯数据均由16个字节组成，每个字节由一组8位二进制编码构成，进行通讯时，首字节先发送一个代表开始识别码的字节，然后依次发送第1~16字节数据信息，最后发送一个结束识别码字节，至此完成一次通讯。
每组通讯数据的内容如下表：2、通讯内容的编码方法1）命令参数第三字节为命令参数，由“要求对方传输参数的命令” 和“给对方传输的命令” 两部分组成，在8位编码中，高四位是要求对方传输参数的命令，低四位是传输给对方的命令，高四位和低四位可以自由组合。
2）参数内容第四字节至第十五字节分别可表示十二项参数内容，每一字节主、辅机所表示的内容略有差别：3、主、副机间的通讯规则空调器通电后，由主机（室内机）向副机（室外机）发送信号或由副机向主机发送信号，均在收到对方信号处理完50毫秒后进行。
通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果2分钟内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外机；以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号。
变频空调电路结构两大组成与五大部分，你掌握了吗
变频空调电路结构两大组成与五大部分，你掌握了吗变频空调器的电路部分包括室内机电路板和室外机电路板两部分，如下图所示。
为了便于理解变频空调器的信号处理过程，我们通常将变频空调器的电路划分成5个单元电路模块。
即电源电路、遥控电路、控制电路、通信电路、变频电路。
变频空调电路结构的五大部分如下：01、电源电路02、遥控电路03、控制电路04、通讯电路05、变频电路一、电源电路：电源电路是为变频空调器整机的电气系统提供基本工作条件的单元电路。
在变频空调器的室内机和室外机中都设有电源电路部分，如下图所示：（点击图片看大图）二、遥控电路遥控电路是变频空调器的指令发射和接受部分，包括遥控发射电路和遥控接收电路两部分，其中遥控发射电路设置在遥控器中，遥控接收电路一般安装在室内机前面板靠右侧边缘部分，如下图所示：三、控制电路控制电路是变频空调器的“大脑”部分，是整机的智能控制核心。
在变频空调器的室内机和室外机分别设有控制电路，两个控制电路协同工作，实现整机控制。
（点击图片看大图）四、通信电路通信电路是变频空调器室内机与室外机之间进行数据传递和协同工作的桥梁。
因此，在变频空调器室内机和室外机电路中都设有通信电路，如下图所示：通信电路主要由光电耦合器和一些阻容元件构成，室内机通信电路：用来接收室外机送来的数据信息并发送控制信号；室外机通信电路：用来接收室内机送来的控制信号并发送室外机的各种数据信息。
五、变频电路变频电路是变频空调器中特有的单元电路，主要功能是在控制电路作用下，产生变频控制信号，驱动变频压缩机工作，并对变频压缩机的转速进行实时调节，实现恒温制冷、制热并节能环保的作用。
如下图所示为典型变频空调器中的变频电路。
六、总结变频空调器与定频空调器电路结构上的差别如下：01）、定频空调器的室内机电路部分是整个空调器的控制中心，对空调器的整机进行控制，室外机中电路部分十分简单，没有独立的控制部分，由室内机电路部分直接进行控制。
第二十一讲 变频空调器工作原理
二、变频空调器的基本结构和工作原理
采用交流变频方式的空调 器压缩机必须使用三相感应电 机才能通过改变压缩机供电的 频率来控制它的转速。 频率来控制它的转速。变频压 缩机的电机必须与控制驱动电 路相对应， 路相对应，典型的变频电路如 所示。 图8-9所示。 所示 在变频过程中， 在变频过程中，为了使空 调器的制冷或制热能力与负荷 相适应， 相适应，控制系统将根据检测 到的室温和设定温度的差值， 到的室温和设定温度的差值， 通过微处理器运算， 通过微处理器运算，产生控制 运转频率变化的信号。 运转频率变化的信号。这个频 率可变的运转控制信号通过逆 变器产生脉冲状的模拟三相交 流电压， 流电压，并将该电压加到压缩 机的三相感应电机上， 机的三相感应电机上，使压缩 机的转速发生变化，从而控制 机的转速发生变化， 压缩机的排量， 压缩机的排量，调节空调器的 制冷量或制热量。 制冷量或制热量。
一、电机转速控制
⑵．PWM方式 方式 所示是PWM方式的信号波形， 方式的信号波形， 图8-3所示是 所示是 方式的信号波形 每个脉冲的周期相等， 每个脉冲的周期相等，但脉冲的宽度不 这种信号脉冲的宽度越宽， 等。这种信号脉冲的宽度越宽，平均电 压则越高。 压则越高。 ⑶。PAM方式 方式 PAM方式是通过控制脉冲信号的 方式是通过控制脉冲信号的 幅度实现对电机的控制的， 幅度实现对电机的控制的，图8-4所示 所示 电路采用直流电源供电， 电路采用直流电源供电，当VT1、VT4 、 导通时，电机的供电电源从上向下流动； 导通时，电机的供电电源从上向下流动； 当VT2、VT3导通时，电机的供电从下 、 导通时， 导通时 向上流动。输入的是直流电，输出的是 向上流动。输入的是直流电， 交流电。 交流电。通过逻辑控制可以使输出实现 三值控制，即正电压、零电压和负电压， 三值控制，即正电压、零电压和负电压， 如图8-5所示 所示。 如图 所示。
变频空调电路原理和系统原理分析(变频空调维修)
变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。
在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。
2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。
3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。
3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。
3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。
3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。
C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。
3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。
变频空调原理图
变频空调原理图
变频空调是一种智能节能的空调系统，它通过调节压缩机的转速来实现室内温度的精确控制，从而达到节能的目的。
变频空调的原理图如下所示：
1. 压缩机，变频空调的压缩机采用变频驱动技术，可以根据室内温度的变化实时调节转速，从而实现能耗的最优化。
2. 蒸发器和冷凝器，蒸发器和冷凝器是变频空调系统中的两个重要组件，它们通过循环往复的工作过程，实现制冷和制热的功能。
3. 控制系统，变频空调的控制系统采用先进的智能控制技术，可以实时监测室内外温度和湿度，根据用户的设定实现精确的温度控制。
4. 室内机和室外机，室内机和室外机是变频空调系统中的另外两个重要组件，它们通过管道连接，实现室内外空气的循环和交换。
变频空调的原理图清晰地展示了系统中各个组件之间的关系和工作原理，通过对原理图的分析，我们可以更好地理解变频空调的工作原理和节能优势。
总的来说，变频空调通过智能控制和高效运行的方式，实现了对室内温度的精确控制和能耗的最优化，是一种节能环保的空调系统，为人们的生活带来了更加舒适和便利的体验。
变频空调器室内外机通讯电路工作原理
变频空调器室内外机通讯电路工作原理变频空调器室内外机通讯电路通常使用串行通信方式进行数据传输。
室内机作为主机，室外机作为从机。
室内机通过串口输出数据，并将其转换为串行通信信号，通过通讯线路发送给室外机。
室外机接收到室内机发送的信号后，进行解码处理，并将数据发送给室内机进行处理。
具体工作原理如下：1.室内机与室外机建立通讯连接：室内机与室外机通过通讯线路建立连接，通常使用RS485串行通信协议。
RS485协议是一种串行通信协议，可以实现多机通讯，适用于远距离通讯，具有传输速率高、抗干扰能力强等特点，非常适合用于室内外机通讯。
2.室内机发送控制信息：室内机根据用户的操作控制，通过串口将相应的控制信息发送给室外机。
控制信息包括温度设定值、工作模式、风速等。
3.室外机接收控制信息：室外机接收到室内机发送的控制信息后，进行解码处理。
解码器会将串行通信信号转换为数字信号，并将其解析为控制信息。
4.室外机执行控制指令：室外机根据接收到的控制信息进行相应的操作。
比如，根据温度设定值调整压缩机的转速，调整风扇的转速等。
5.室外机发送状态信息：室外机在执行完控制指令后，将执行结果以及自身的状态信息通过串口发送给室内机。
状态信息包括室外机的运行状态、故障信息、温度传感器的数据等。
6.室内机接收状态信息：室内机接收到室外机发送的状态信息后，进行解码处理。
解码器将接收到的串行通信信号转换为数字信号，并将其解析为状态信息。
7.室内机显示状态信息：室内机将解析后的状态信息，通过液晶显示屏等方式展示给用户。
用户可以通过室内机的显示屏实时了解室外机的运行状态、温度传感器的数据等信息。
总结起来，变频空调器室内外机通讯电路的工作原理是通过串行通信方式实现室内机与室外机之间的数据传输和控制指令的交互。
室内机向室外机发送控制信息，室外机接收并执行控制指令，然后将执行结果和状态信息发送给室内机，室内机将状态信息显示给用户。
这种通讯方式使得用户可以方便地了解和控制变频空调器的运行状态。
长虹变频空调电路原理分析
第一部分控制原理图第一章控制原理图KFR-25(28、40)GW/BQ直流变频空调器电气控制框图如下所示：第二节控制原理图描述从上面的控制原理图中，可以看出KFR-25(28、40)GW/BQ直流变频空调器的室内机印刷电路板可大致分为以下几个电路单元：开关电源、上电复位电路、晶振电路、过零检测电路、室内直流风机控制电路、步进电机控制电路、温度传感器电路、空气清新控制电路、EEPROM电路、保护电路、显示驱动及遥控接收电路、应急控制电路、通讯电路等；KFR-25(28、40)GW/BQ直流变频空调器的室外机部分可分为如下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、过零检测电路、保护电路、电子膨胀阀控制电路、室外直流风机驱动电路、IPM模块驱动电路及位置反馈电路、四通阀控制电路、温度传感器电路、EEPROM电路、通讯电路、电源整流及功率因数调整电路等。
具体描述如下：当室内机接通电源时，室内电源220V AC经EMI电路后，通过桥堆整流、滤波转变为280VDC直流，经开关电源转换输出35VDC、12VDC及5VDC直流电压，为单片机及其外围的电路提供电源。
同时，振荡电路和上电复位电路启动单片机开始工作。
此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器、设定温度以及EEPROM中的数据等，并按照遥控器的设定状态运行；室内风机开始按指定转数运转；步进电机也开始来回摆动（如果步进电机设定为扫风状态）；单片机通过显示屏将空调器的运行状态显示在显示屏上，初次上电经过3分钟左右延时，室内功率继电器给室外供电。
室内的单片机通过通讯电路与室外机进行串行半双工通讯通信，物理层为强电载体，强化抗干扰能力。
当室外机得到室内电源后，交流电220V AC经整流及功率因数调整后转换为280VDC直流，滤波输入到开关电源及IPM模块（驱动压缩机）。
经开关电源输出4路15VDC、1路12VDC、1路5VDC 电压供单片机、IPM驱动电路及其外围的电路工作。
第10章 变频空调原理及部件认识
第三篇 变频空调器检修第10章 变频空调器的原理及部件认识传统的定频空调器的工作特点是：① 工作过程中压缩机的供电电压的幅值和频率固定不变,压缩机的转速也固定不变；② 在调温过程,空调器利用不断地“开启和停止” 压缩机来调节温度，这种方式使得压缩机随室温变化频繁启动和关闭，不仅耗电较多，也易造成压缩机零部件的损坏。
变频空调器的工作特点是:通过改变压缩机的转速,达到调节室温的目的。
根据控制方式,可将变频空调器分为交流变频和直流变频两类。
其主要区别是：交流变频空调器使用交流变频压缩机(其电动机仍是三相感应电动机),其调速本质是通过改变加于压缩机的模拟三相交流电的频率来改变压缩机的转速；而直流变频压缩机采用无刷直流电动机,通过改变送给电机的直流电压来改变电机的转速，直流变频压缩机克服了交流变频压缩机的电磁噪音与转子损耗，具有比交流变频压缩机效率高（10%-30%）与噪音低的特点（5～10分贝），但是，成本也相对较高。
第1节 变频空调器的基本原理一、电动机变频调速的方法 1.占空比的概念如图10-1所示，v m 为脉冲幅度，T 为脉冲周期，t 1为脉冲宽度。
t 1 与T 的比值称为占 空比。
脉冲电压的平均值与占空比成正比。
2．正弦脉宽调制方式变频器加在压缩机上的电压是很多个矩形脉冲，通过改变脉冲的频率，就能改变电机的转速；在变频的同时，不改变脉冲幅度，而改变脉冲的占空比，可以改变电压的平均值。
这种既变频同时也变压（通过改变占空比）来调节压缩机转速的方法称为脉宽调制方式（PWM 调制方式）。
由于PWM 调制加在电动机的电压波不是正弦波，具有许多高次谐波成分，这样就使得输入到电动机的能量不能得以充分利用，增加了损耗。
为了加在电动机上的电压接近于正弦波，现在普遍采用正弦波脉宽调制（SPWM ），就是在进行脉宽调制时，使脉冲的占空比按照正弦波的规律进行变化，即当正弦波幅值为最大值时，脉冲的宽度也最大，当正弦波幅值最小值时，脉冲的宽度也最小。
变频空调器室内外机通讯电路工作原理
变频空调器室内外机通讯电路工作原理在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。
根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的电源线。
(1)三线制通讯电路除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。
由于电源线的高电压侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。
1)直流载波型（见下图）：信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。
发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。
注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。
2)交流载波型（见下图）：信号是搭载在50/60Hz的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。
使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV 等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。
第二十二讲 变频空调器典型电路分析
一、壁挂式变频空调器的电路分析
(6)复位电路 在图8-16中，微处理器780021的44脚为复位信号输入端，正常工作时该脚为 高电平。当微处理器的工作电压低于4V时，IC101的1脚输出低电平，使微处理器 强行复位。 (7)步进电机继电器驱动控制电路 微处理器的61～64脚为控制导风叶片步进电机的外接端口，微处理器芯片输 出的脉冲信号经IC5反相放大后，驱动步进电机工作，如图8-16所示。 (8)换气电机电路 为了让室内保持清新的空气，预防空调器病，该空调器设计了换气功能，与 室外进行空气交换。微处理器2脚的信号通过晶体管Q1反相放大后，驱动换气电 机工作（参见图8-14）。 (9)晶体振荡电路 微处理器的48、49脚与晶体振荡器XT1产生4.19MHz的主频信号，如图8-16 所示。用示波器测量48脚时，可以看到4.19MHz的正弦波形。
(4)遥控接收和显示电路 图8-17所示是遥控接收和显 示电路。遥控器发射出红外信号 后，由室内接收头接收遥控信息 并送入微处理器的55脚，微处理 器确认收到的信号正确后输出脉 冲信号，蜂鸣器响一次。 在遥控器开机过程中，蜂鸣 器会响两次作为应答声。图8-16 所示电路中的B1为蜂鸣器，经微 处理器的60脚由驱动器IC5 (2005) 反相驱动后工作。 该系列空调器的状态显示 电路由5个LED组成，这5个 LED(见图8-17)由微处理器的9、 10、11、14、15脚直接驱动。
一、壁挂式变频空调器的电路分析
( 2) 驱动板保护与控制电路： 变频模块用于驱动压缩机运转，它接收室外主控板发出的指令信号，具有自身过热保 护、过电流保护以及欠电压保护功能。6路PWM控制信号一旦发生欠电压、过电流或高温 等故障时，其控制接口将输出低电平，微处理器可即时封锁PWM控制信号。 (3) 复位电路： 微处理器MB89865的27脚为复位信号输入端，当电源供电电压超过4V时，复位电路输 出复位信号，正常工作时为高电压。复位电路是为主芯片的上电复位（复位是指将微处理 器内部程序初始化，重新开始执行）及监视电源而设的，其主要作用为：一是上电延时复 位，防止因电源波动而造成微处理器频繁复位，具体延时时间的长短由电容C25决定：二是 在微处理器工作过程中实时监测其工作电压(+5V)，一旦工作电压低于4.6V，复位电路的输 出端（1脚）就输出一个低电平，使微处理器停止工作，待再次上电时重新复位。 复位电路的工作原理为： 电源电压Vcc通过IC2MC34064的②脚与复位电路内部的—个电平值作比较，当电源电 压小于4.6V时，①脚电压被强行拉低，芯片不能复位。当电源电压大于4.6V时，电源给电 容C25充电，从而使①脚电压逐渐上升，在芯片的对应脚上产生一上升沿信号，触发芯片复 位、工作。 在检修时一般不易检测复位电路的延时信号，可用万用表检测各引脚在上电稳定后能 否达到规定的电压要求，在正常情况下上电后①、②、③脚的电压分别为5v、5v和0v。如 复位电路损坏，则表现为压缩机启动后即复位、压缩机不启动或室外机不工作。
变频空调电路原理和系统原理分析
变频空调电路原理和系统原理分析一、变频空调电路原理分析1.电源系统：变频空调的电源系统主要由变频器、整流器、滤波器等组成。
变频器将220V、50Hz的交流电转换为直流电，然后通过整流器进行滤波去除杂波，最后得到稳定的直流电供给压缩机驱动电机。
2.控制系统：变频空调的控制系统主要由微电脑控制器、温度传感器、压力传感器以及驱动电机等组成。
微电脑控制器负责控制整个系统的运行，实时监测室内温度、压力等参数，并根据设定的目标温度和制冷需求来控制压缩机的运转频率。
3.压缩机及驱动系统：压缩机是变频空调的核心部件，通过压缩制冷剂将室内热量排出，从而实现室内温度的降低。
驱动系统由变频器和电机组成，其中变频器可以调节电机的运转频率，从而控制压缩机的制冷能力。
4.制冷系统：制冷系统主要由蒸发器、冷凝器、节流装置和制冷剂组成。
制冷剂在蒸发器中接触室内空气，吸收热量并蒸发，然后被压缩机吸入，通过冷凝器排出热量，从而实现制冷效果。
节流装置控制制冷剂的流量，使其保持一定的压力和温度。
二、变频空调系统原理分析变频空调系统原理是指变频空调的整体工作原理，包括供冷工作原理和供热工作原理。
1.供冷工作原理：当室内温度高于设定的目标温度时，温度传感器会感应到室内温度的变化，并将信号传输给微电脑控制器。
微电脑控制器通过对室内温度的监测和运算，判断当前制冷需求，并控制变频器调节压缩机的运转频率，以满足室内制冷需求。
2.供热工作原理：当室内温度低于设定的目标温度时，微电脑控制器会判断当前需要供热，并控制变频器调节压缩机的运转频率，以满足室内制热需求。
此时，制冷循环反转，将室外的热量吸收并传递给室内。
变频空调的优势在于能够根据室内温度变化进行智能调节，具有较高的能效比和舒适性。
由于变频空调采用了变频器来控制压缩机的运转频率，有效地减少了能量的浪费，提高了空调的节能性能。
在维修变频空调时，首先需要对空调电路进行检查，包括各部件的电路连接是否正常，电源系统是否供电，控制系统是否工作等。
变频空调器的基本电路组成
变频空调器的基本电路组成变频空调器的电路主要分为室内、室外两部分，室内机部分上要是由电源电路、控制电路和遥控接收电路组成的，室外机部分主要是由电源电路、控制电路和变频也路组成的。
另外，在室内机与室外机中都包含一部分通信电路。
下面以海信KFR-26GW/11BP变频空调器为例对电路组成作一个简单讲解。
一、变频空调器室内机电路下图所示为变频空调器室内机的电源电路和控制电路。
室内机的电源电路和控制电路制作在一块电路板上，在电源电路一侧可看到变压器、互感滤波器、电解电容器、整流二极管、熔断器等元器件；而在控制电路另一侧可以看到大规模集成电路、晶体、蜂鸣器、电容器和电阻器等元器件。
变频空调器室内机和室外机中都设计有通信电路，室内机电路板上的通信电路主要由2个光电耦合器及其他外围兀器件构成，用来接收室外机送来的数据信息并发送控制信号，下图所示为变频空调器室内机的通信电路。
下图所示为变频空调器室内机的遥控接收电路：该室内机的遥控接收电路上可找到三个贴片式发光二极管和遥控接收器，发光二极管可显示变频空调器的工作状态，遥控接收器可接收遥控发射器发出的红外信号（控制信号）。
二、变频空调器室外机电路下图所示为变频空调器室外机的电源电路和控制电路。
室外机的电源电路和控制电路也制作在一块电路板上。
室外机电源电路结构较复杂，除了为室外机控制电路供电外，该电路还与电抗器、电感线圈、桥式整流堆等相配合，为变频电路供电。
在电源电路一侧可看到变压器、电解电容器、熔断器等元器件；而在控制电路一侧可以看到微处理器、晶体、存储器、继电器和发光二极管等元器件。
变频空调器室外机电路板上的通信电路也是由2个光电耦合器及其他外围元器件构成的，该电路用来接收室内机送来的控制信号并发送室外机的各种数据信息，下图所示为变频空调器室外机的通信电路。
下图所示为变频空调器室外机的变频电路。
室外机的变频电路安装在块散热片上，在电路板的正面可以看到P、N、U、V、W字样标识的插件引脚及光电耦合器等元器件，在变频电路的背部可看到焊接在电路板上的逆变器（功率模块）。
变频空调原理介绍电压互感器检测电压电路电压检测电路的作用
电源检测电路
利用电压互感器进行 检测电压检测电路原 理分析：室外交流
220V电压经电压互 感器T01输入，电压 互感器便输出一交流 低电压，经D08、 D09、D10、D11桥 式整流，再经R26、 R28、C10滤波之后， 输出一直流电平，此 电平与输入的交流电 成一定的函数关系。
电源检测电路
IPM模块 功率输出
压缩机
变频空调原理介绍
室外机
电源 指示
滤波 电路
变频空调器控制原理图
冲击电流防 电流检
止电路
测
继电器
功率输 出模块
电压 检测
压 缩 机
压缩机温 度传感器
盘管温度 传感器
室外温度 传感器
室外机控制器
变频器输出控制 除霜控制 风速控制 排气温度控制 AC过电流控制 保护输出控制
主回路 IPM功率输出模块
U VW
直流
交流
R S T
压缩机
波形控制信号
控制基板
R
S
T
R S T
R-S
变频空调原理介绍
变频调速物理图
变频空调原理介绍
变频空调器压缩机控制图
AC 220V
室内机 继电器
室内机
交 保险丝 流
滤 波
室外机
继电器
PTC 电流 互感器
室外机CPU
功率因数调节电路 整
直流滤波 流
本电路的测试参数参考如下：
输入电压（AC）
输出电压（DC）
176
2.28
180
2.34
190
2.47
200
2.59
210
2.72
220
2.84
230
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现在各个厂家都用这个电容组代替了单个电容
滤 波 器
电抗器
这里已经烧坏
超级噪音
双转子压缩机气 液分离器的底部
有两根吸入管
这里断开了
这是一种新型的电抗器
这个可调电位器要是接 触不好的话；即使没有 开机也会显示过流的
您知道CT在那里吗？
这幅图片可以明显的看到主令继电 器和PTC是并联的
整流桥必须固定在散 热板上，而且必须涂 抹导热硅脂，否则很
容易烧坏！
这就是整流桥 灰线是火线 蓝线是零线 红线是电源正 （二极管的负极） 黑线是电源负（二极管全可以互换
但在这里用作单相导通

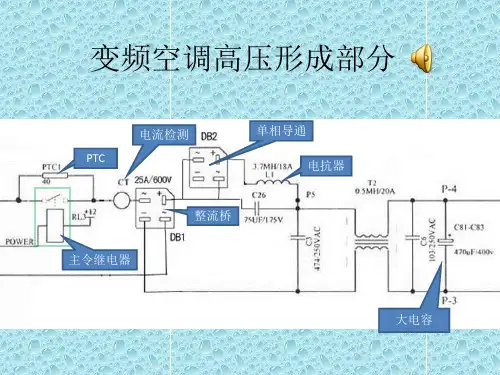

变频空调高压形成部分
电流检测 PTC
单相导通 电抗器
主令继电器
整流桥
大电容
50BP外机顶面
这个就是 强电板
整流桥 和单向 导通
接 N 或 电 容 的 负
接P或电 容的正
50BP外机强电板
P T C
外
机
主
防雷击
令
开
关
CT检流线圈
这根“灰颜色”的火线从强电 板过来，穿过检流CT去硅整流 桥，如果没有穿过CT，还会报 “无负载”故障，停机的哦！
