精品工业铂热电阻技术条件及分度表
Pt100热电阻计算公式及分度表
PtIOO热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t
表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就
等于100，
0到850度
Rt=R0 ( 1+A*t+B*t A2 )
-200 到0
Rt=R0[1+A*t+BtA2+C(t-100)A3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幕
B=-5.802 乘10负7次幕
C=-4.274 乘10 的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86 欧姆，800度时为375.70欧姆。
Pt100温度传感器的主要技术参数如下：测量范围：-200 C〜+850 C；允许偏差值△《：A
级土(0.15 + 0.002 | t ,| )B 级土(0.30 + 0.005 | t 热响应时间<30s ;最小置入深度：
热电阻的最小置入深度》200mm ;允通电流w 5mAPt1另外卜温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。
为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，PtIOO传感器、A/D转换器和运放的线性度要高。
同时，利用软件矫正其误差，可以使测得温度的精度在土
0.2〔
PtIOO热电阻分度表。
工业铂热电阻技术条件及分度表
工业铂热电阻技术条件及分度表
工业铂热电阻的技术条件：
1. 铂热电阻电阻值随温度的变化率应符合ASTM E1137标准；
2. 铂热电阻的元件应具有高精度、高稳定性和高质量的特点；
3. 铂热电阻应具有防水、防尘、防震、抗干扰等特性，以适应各种工业环境；
4. 铂热电阻应具有合理的结构设计和易于安装的特点，方便使用和维护。
铂热电阻分度表：
铂热电阻分为三级，分别为J、K和T类型。
铂热电阻的分度表可参考以下表格：
级别温度范围（℃）铂电阻质量（Ω）温度系数（Ω/℃）
- - -
J -200 ~ 750 375.390 ~ 1385.86 0.00123 ~ 0.00209
K -200 ~ 1372 40.058 ~ 1263.66 0.00094 ~ 0.0017
T -200 ~ 350 193.400 ~ 441.864 0.00214 ~ 0.00418
其中，J型铂热电阻分度表适用于测量低温范围内的温度（-200 ~ 750℃）；K 型铂热电阻分度表适用于中高温范围内的温度（-200 ~ 1372℃）；T型铂热电阻分度表适用于较低温度范围内的测量（-200 ~ 350℃）。

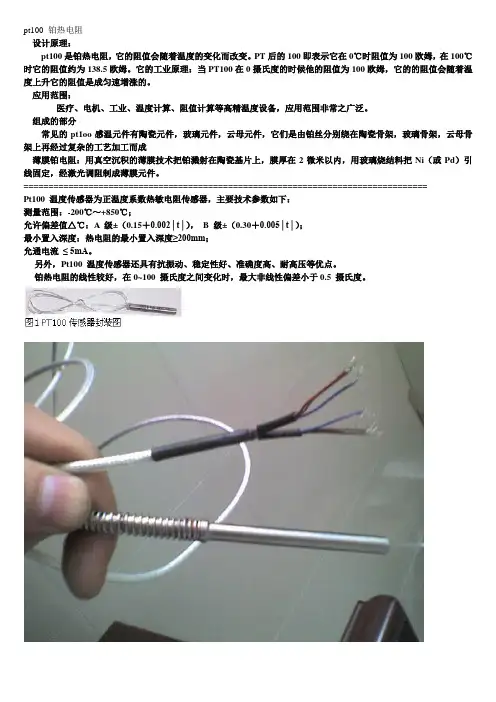

pt100 铂热电阻
pt100 铂热电阻设计原理：pt100是铂热电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。
组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
=================================================================================Pt100 温度传感器为正温度系数热敏电阻传感器，主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤ 5mA。
另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度。
应用领域宽范围、高精度温度测量领域。
如：轴瓦，缸体，油管，水管，汽管，纺机，空调，热水器等狭小空间工业设备测温和控制。
汽车空调、冰箱、冷柜、饮水机、咖啡机，烘干机以及中低温干燥箱、恒温箱等。
供热/制冷管道热量计量，中央空调分户热能计量和工业领域测温和控制常用电路图R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。
工业铂热电阻技术条件及分度表

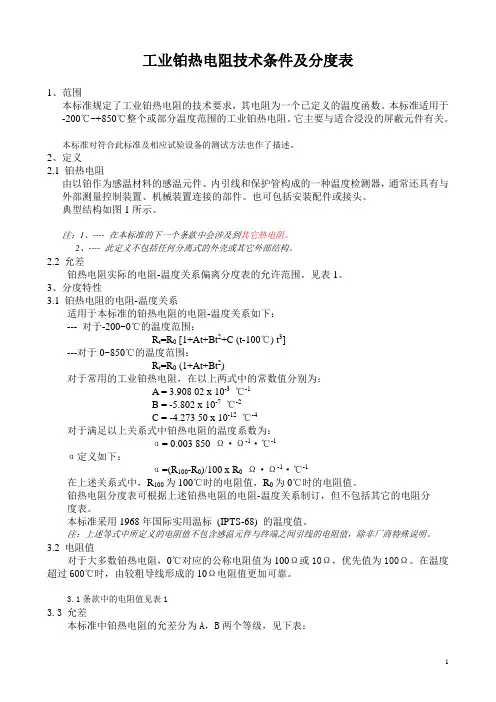

工业铂热电阻技术条件及分度表1、范围本标准规定了工业铂热电阻的技术要求，其电阻为一个已定义的温度函数。
本标准适用于-200℃~+850℃整个或部分温度范围的工业铂热电阻。
它主要与适合浸没的屏蔽元件有关。
本标准对符合此标准及相应试验设备的测试方法也作了描述。
2、定义2.1 铂热电阻由以铂作为感温材料的感温元件、内引线和保护管构成的一种温度检测器，通常还具有与外部测量控制装置、机械装置连接的部件。
也可包括安装配件或接头。
典型结构如图1所示。
注：1、---- 在本标准的下一个条款中会涉及到其它热电阻。
2、---- 此定义不包括任何分离式的外壳或其它外部结构。
2.2 允差铂热电阻实际的电阻-温度关系偏离分度表的允许范围。
见表1。
3、分度特性3.1 铂热电阻的电阻-温度关系适用于本标准的铂热电阻的电阻-温度关系如下：--- 对于-200~0℃的温度范围：R t=R0 [1+At+Bt2+C (t-100℃) t3]---对于0~850℃的温度范围：R t=R0 (1+At+Bt2)对于常用的工业铂热电阻，在以上两式中的常数值分别为：A = 3.908 02 x 10-3℃-1B = -5.802 x 10-7℃-2C = -4.273 50 x 10-12℃-4对于满足以上关系式中铂热电阻的温度系数为：α= 0.003 850 Ω·Ω-1·℃-1α定义如下：α=(R100-R0)/100 x R0Ω·Ω-1·℃-1在上述关系式中，R100为100℃时的电阻值，R0为0℃时的电阻值。
铂热电阻分度表可根据上述铂热电阻的电阻-温度关系制订，但不包括其它的电阻分度表。
本标准采用1968年国际实用温标(IPTS-68) 的温度值。
注：上述等式中所定义的电阻值不包含感温元件与终端之间引线的电阻值，除非厂商特殊说明。
3.2 电阻值对于大多数铂热电阻，0℃对应的公称电阻值为100Ω或10Ω，优先值为100Ω。
PT100铂电阻
设计原理pt100是铂热电阻，简称为：PT100铂电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
[PT100分度表-50度80.31欧姆-40度84.27欧姆-30度88.22欧姆-20度92.16欧姆-10度96.09欧姆0度100.00欧姆10度103.90欧姆20度107.79欧姆30度111.67欧姆40度115.54欧姆50度119.40欧姆60度123.24欧姆70度127.08欧姆80度130.90欧姆90度134.71欧姆100度138.51欧姆110度142.29欧姆120度146.07欧姆130度149.83欧姆140度153.58欧姆150度157.33欧姆160度161.05欧姆170度164.77欧姆180度168.48欧姆190度172.17欧姆200度175.86欧姆~~~度~~.~~ 欧姆阻值会随着温度的匀速有规律的增长组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。
薄膜铂电阻薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
pt100铂热电阻技术性能介绍：测量温度范围：-200℃～850℃公称压力：1.6Mpa分度号：Pt10/Pt50/Pt100/Pt200/Pt300Pt500/Pt1000/Pt2000.采用德国ABB薄膜铂热电阻元件，精度等级：A级(0.15＋0.002t) and B级(0.3＋0.005t)电阻类别：薄膜铂电阻/厚膜铂电阻/陶瓷铂电阻云母铂电阻/玻璃铂电阻。
标准安装螺纹：M8,M10,M12,M16....其它等保护管材料:1Cr18NI9Ti、304L、316、Incone1600310、高铝质、刚玉管(1600度)。
pt100b铂电阻分度表
pt100b铂电阻分度表PT100热电阻分度表圈子类别:现场仪表 (未知) 2009-8-26 13:19:00[我要评论] [加入收藏] [加入圈子]工控朋友大家好～以下是PT100热电阻分度表。
帮助有需要的朋友，我乐意! PT100型热电阻分度表ORG 3000H;PT100 R_T TABLT ,-101~267cPT100_TABLT:DW 5987,6025,6066,6106,6147,6187,6228,6268,6309,6349,6390,6430 ;-101~-90c DW 6470,6511,6551,6591,6631,6672,6712,6752,6792,6833 ;-89~ -80c DW 6873,6913,6953,6993,7033,7073,7113,7153,7193,7233 ;-79~-70c DW 7273,7313,7353,7393,7433,7473,7513,7553,7593,7633 ;-69~-60c DW7673,7713,7752,7792,7832,7872,7911,7951,7991,8031 ;-59~-50c DW8070,8110,8150,8189,8229,8269,8308,8348,8388,8427 ;-49~-40c DW8467,8506,8546,8585,8625,8664,8704,8743,8783,8822 ;-39~-30c DW8862,8901,8940,8980,9019,9059,9098,9137,9177,9216 ;-29~-20c DW9255,9295,9334,9373,9412,9452,9491,9530,9569,9609 ;-19~-10c DW9648,9687,9726,9765,9804,9844,9883,9922,9961,10000 ;-9~0c DW10039,10078,10117,10156,10195,10234,10273,10312,10351,10390 ;1~10c DW 10429,10468,10507,10546,10585,10624,10663,10702,10740,10779 ;11~20c DW 10818,10857,10896,10935,10973,11012,11051,11090,11128,11167 ;21~30c DW 11206,11245,11283,11322,11361,11399,11438,11477,11515,11554 ;31~40c DW11593,11631,11670,11708,11747,11785,11824,11862,11901,11940 ;41~50c DW 11978,12016,12055,12093,12132,12170,12209,12247,12286,12324 ;51~60c DW 12362,12401,12439,12477,12516,12554,12592,12631,12669,12707 ;61~70c DW 12745,12784,12822,12860,12898,12937,12975,13013,13051,13089 ;71~80c DW 13127,13166,13204,13242,13280,13318,13356,13394,13432,13470 ;81~90c DW13508,13546,13584,13622,13660,13698,13736,13774,13812,13850 ;91~100c DW 13888,13926,13964,14002,14039,14077,14115,14153,14191,14229 ;101~110c DW 14266,14304,14342,14380,14417,14455,14493,14531,14568,14606 ;111~120c DW 14644,14681,14719,14757,14794,14832,14870,14907,14945,14982 ;121~130c DW 15020,15057,15095,15133,15170,15208,15245,15283,15320,15358 ;131~140c DW 15395,15432,15470,15507,15545,15582,15629,15657,15694,15731 ;141~150c DW 15769,15806,15843,15881,15918,15955,15993,16030,16067,16104 ;151~160c DW 16142,16179,16216,16253,16290,16327,16365,16402,16439,16476 ;161~170c DW 16513,16550,16587,16624,16661,16698,16735,16772,16809,16846 ;171~180c DW 16883,16920,16957,16994,17031,17068,17105,17142,17179,17216 ;181~190c DW 17253,17290,17326,17363,17400,17437,17474,17510,17547,17584 ;191~200c DW 17621,17657,17694,17731,17768,17804,17841,17878,17914,17951 ;201~210c DW 17988,18024,18061,18097,18134,18171,18207,18244,18280,18317 ;211~220c DW 18353,18390,18426,18463,18499,18536,18572,18609,18645,18682 ;221~230c DW 18718,18754,18791,18827,18863,18900,18936,18972,19009,19045 ;231~240c DW 19081,19118,19154,19190,19226,19263,19299,19335,19371,19407 ;241~250c DW 19444,19480,19516,19552,19588,19624,19660,19696,19733,19769 ;251~260c DW19805,19841,19877,19913,19949,19985,20021 ;261~267c 以上数据可以直接粘贴到你的汇编中。
PT100热电阻计算与分度表
PT100热电阻计算与分度表丹东鸭绿江敏感元件有限公司/cpzs.asp概述：该产品执行DIN44081、DIN44082标准，体积小、灵敏度高、寿命长。
用于超温保护的场所，可以单支或多支串联与电机保护器配合使用。
传感器测温端安装在设备中需要测温的位置，引线接至电机保护器的信号输入端，当温度接近绝缘耐热等级温度时，输入电阻值达到电机保护器动作阀值，保护器断开电路实施保护。
技术数据：控制温度范围为TK60℃～TK180℃。
控制温度TK每间隔5℃设定一种规格。
一至六芯都可生产。
在单片机读取A／D转换后的BCD码时，为了避免读取不正确数值，在软件编程时采用对数据多次采样的方法，即在一定的时间内，连续读取BCD码，全部为一样的数值时才作为正确的数值接收，否则视为不正确数值而被忽略，这样可以有效地保障在显示器上输出的温度值连续变化，而不发生干扰性的跳动。
由于PT100铂热电阻的阻值随温度的变化为非线性的，所以在软件编程时进行了线性拟合，阻值(R)与温度(T)的关系式为T=2.469R+27.2，其中电阻R的单位是Ω；T的单位是K。
热电偶/热电阻的区别基础知识2009-09-01 17:18:10 阅读180 评论0 字号：大中小热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。
二、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。
热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。
pt100b铂电阻分度表
PT100热电阻分度表圈子类别：现场仪表 (未知) 2009-8-26 13:19:00[我要评论] [加入收藏] [加入圈子] 工控朋友大家好！以下是PT100热电阻分度表。
帮助有需要的朋友，我乐意!PT100型热电阻分度表ORG 3000H;PT100 R_T TABLT ,-101~267cPT100_TABLT:DW 5987,6025,6066,6106,6147,6187,6228,6268,6309,6349,6390,6430 ;-101~-90cDW 6470,6511,6551,6591,6631,6672,6712,6752,6792,6833 ;-89~ -80cDW 6873,6913,6953,6993,7033,7073,7113,7153,7193,7233 ;-79~-70cDW 7273,7313,7353,7393,7433,7473,7513,7553,7593,7633 ;-69~-60cDW 7673,7713,7752,7792,7832,7872,7911,7951,7991,8031 ;-59~-50cDW 8070,8110,8150,8189,8229,8269,8308,8348,8388,8427 ;-49~-40cDW 8467,8506,8546,8585,8625,8664,8704,8743,8783,8822 ;-39~-30cDW 8862,8901,8940,8980,9019,9059,9098,9137,9177,9216 ;-29~-20cDW 9255,9295,9334,9373,9412,9452,9491,9530,9569,9609 ;-19~-10cDW 9648,9687,9726,9765,9804,9844,9883,9922,9961,10000 ;-9~0cDW 10039,10078,10117,10156,10195,10234,10273,10312,10351,10390 ;1~10cDW 10429,10468,10507,10546,10585,10624,10663,10702,10740,10779 ;11~20cDW 10818,10857,10896,10935,10973,11012,11051,11090,11128,11167 ;21~30cDW 11206,11245,11283,11322,11361,11399,11438,11477,11515,11554 ;31~40cDW 11593,11631,11670,11708,11747,11785,11824,11862,11901,11940 ;41~50cDW 11978,12016,12055,12093,12132,12170,12209,12247,12286,12324 ;51~60cDW 12362,12401,12439,12477,12516,12554,12592,12631,12669,12707 ;61~70cDW 12745,12784,12822,12860,12898,12937,12975,13013,13051,13089 ;71~80cDW 13127,13166,13204,13242,13280,13318,13356,13394,13432,13470 ;81~90cDW 13508,13546,13584,13622,13660,13698,13736,13774,13812,13850 ;91~100c DW 13888,13926,13964,14002,14039,14077,14115,14153,14191,14229 ;101~110c DW 14266,14304,14342,14380,14417,14455,14493,14531,14568,14606 ;111~120c DW 14644,14681,14719,14757,14794,14832,14870,14907,14945,14982 ;121~130c DW 15020,15057,15095,15133,15170,15208,15245,15283,15320,15358 ;131~140c DW 15395,15432,15470,15507,15545,15582,15629,15657,15694,15731 ;141~150c DW 15769,15806,15843,15881,15918,15955,15993,16030,16067,16104 ;151~160c DW 16142,16179,16216,16253,16290,16327,16365,16402,16439,16476 ;161~170c DW 16513,16550,16587,16624,16661,16698,16735,16772,16809,16846 ;171~180c DW 16883,16920,16957,16994,17031,17068,17105,17142,17179,17216 ;181~190c DW 17253,17290,17326,17363,17400,17437,17474,17510,17547,17584 ;191~200c DW 17621,17657,17694,17731,17768,17804,17841,17878,17914,17951 ;201~210c DW 17988,18024,18061,18097,18134,18171,18207,18244,18280,18317 ;211~220c DW 18353,18390,18426,18463,18499,18536,18572,18609,18645,18682 ;221~230c DW 18718,18754,18791,18827,18863,18900,18936,18972,19009,19045 ;231~240c DW 19081,19118,19154,19190,19226,19263,19299,19335,19371,19407 ;241~250c DW 19444,19480,19516,19552,19588,19624,19660,19696,19733,19769 ;251~260c DW 19805,19841,19877,19913,19949,19985,20021 ;261~267c以上数据可以直接粘贴到你的汇编中。
pt100b铂电阻分度表
PT100热电阻分度表圈子类别：现场仪表 (未知) 2009-8-26 13:19:00[我要评论] [加入收藏] [加入圈子] 工控朋友大家好！以下是PT100热电阻分度表。
帮助有需要的朋友，我乐意!PT100型热电阻分度表ORG 3000H;PT100 R_T TABLT ,-101~267cPT100_TABLT:DW 5987,6025,6066,6106,6147,6187,6228,6268,6309,6349,6390,6430 ;-101~-90cDW 6470,6511,6551,6591,6631,6672,6712,6752,6792,6833 ;-89~ -80cDW 6873,6913,6953,6993,7033,7073,7113,7153,7193,7233 ;-79~-70cDW 7273,7313,7353,7393,7433,7473,7513,7553,7593,7633 ;-69~-60cDW 7673,7713,7752,7792,7832,7872,7911,7951,7991,8031 ;-59~-50cDW 8070,8110,8150,8189,8229,8269,8308,8348,8388,8427 ;-49~-40cDW 8467,8506,8546,8585,8625,8664,8704,8743,8783,8822 ;-39~-30cDW 8862,8901,8940,8980,9019,9059,9098,9137,9177,9216 ;-29~-20cDW 9255,9295,9334,9373,9412,9452,9491,9530,9569,9609 ;-19~-10cDW 9648,9687,9726,9765,9804,9844,9883,9922,9961,10000 ;-9~0cDW 10039,10078,10117,10156,10195,10234,10273,10312,10351,10390 ;1~10cDW 10429,10468,10507,10546,10585,10624,10663,10702,10740,10779 ;11~20cDW 10818,10857,10896,10935,10973,11012,11051,11090,11128,11167 ;21~30cDW 11206,11245,11283,11322,11361,11399,11438,11477,11515,11554 ;31~40cDW 11593,11631,11670,11708,11747,11785,11824,11862,11901,11940 ;41~50cDW 11978,12016,12055,12093,12132,12170,12209,12247,12286,12324 ;51~60cDW 12362,12401,12439,12477,12516,12554,12592,12631,12669,12707 ;61~70cDW 12745,12784,12822,12860,12898,12937,12975,13013,13051,13089 ;71~80cDW 13127,13166,13204,13242,13280,13318,13356,13394,13432,13470 ;81~90cDW 13508,13546,13584,13622,13660,13698,13736,13774,13812,13850 ;91~100c DW 13888,13926,13964,14002,14039,14077,14115,14153,14191,14229 ;101~110c DW 14266,14304,14342,14380,14417,14455,14493,14531,14568,14606 ;111~120c DW 14644,14681,14719,14757,14794,14832,14870,14907,14945,14982 ;121~130c DW 15020,15057,15095,15133,15170,15208,15245,15283,15320,15358 ;131~140c DW 15395,15432,15470,15507,15545,15582,15629,15657,15694,15731 ;141~150c DW 15769,15806,15843,15881,15918,15955,15993,16030,16067,16104 ;151~160c DW 16142,16179,16216,16253,16290,16327,16365,16402,16439,16476 ;161~170c DW 16513,16550,16587,16624,16661,16698,16735,16772,16809,16846 ;171~180c DW 16883,16920,16957,16994,17031,17068,17105,17142,17179,17216 ;181~190c DW 17253,17290,17326,17363,17400,17437,17474,17510,17547,17584 ;191~200c DW 17621,17657,17694,17731,17768,17804,17841,17878,17914,17951 ;201~210c DW 17988,18024,18061,18097,18134,18171,18207,18244,18280,18317 ;211~220c DW 18353,18390,18426,18463,18499,18536,18572,18609,18645,18682 ;221~230c DW 18718,18754,18791,18827,18863,18900,18936,18972,19009,19045 ;231~240c DW 19081,19118,19154,19190,19226,19263,19299,19335,19371,19407 ;241~250c DW 19444,19480,19516,19552,19588,19624,19660,19696,19733,19769 ;251~260c DW 19805,19841,19877,19913,19949,19985,20021 ;261~267c以上数据可以直接粘贴到你的汇编中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业铂热电阻技术条件及分度表1、范围本标准规定了工业铂热电阻的技术要求，其电阻为一个已定义的温度函数。
本标准适用于-200℃~+850℃整个或部分温度范围的工业铂热电阻。
它主要与适合浸没的屏蔽元件有关。
本标准对符合此标准及相应试验设备的测试方法也作了描述。
2、定义2.1 铂热电阻由以铂作为感温材料的感温元件、内引线和保护管构成的一种温度检测器，通常还具有与外部测量控制装置、机械装置连接的部件。
也可包括安装配件或接头。
典型结构如图1所示。
注：1、---- 在本标准的下一个条款中会涉及到其它热电阻。
2、---- 此定义不包括任何分离式的外壳或其它外部结构。
2.2 允差铂热电阻实际的电阻-温度关系偏离分度表的允许范围。
见表1。
3、分度特性3.1 铂热电阻的电阻-温度关系适用于本标准的铂热电阻的电阻-温度关系如下：--- 对于-200~0℃的温度范围：R t=R0 [1+At+Bt2+C (t-100℃) t3]---对于0~850℃的温度范围：R t=R0 (1+At+Bt2)对于常用的工业铂热电阻，在以上两式中的常数值分别为：A = 3.908 02 x 10-3℃-1B = -5.802 x 10-7℃-2C = -4.273 50 x 10-12℃-4对于满足以上关系式中铂热电阻的温度系数为：α= 0.003 850 Ω·Ω-1·℃-1α定义如下：α=(R100-R0)/100 x R0Ω·Ω-1·℃-1在上述关系式中，R100为100℃时的电阻值，R0为0℃时的电阻值。
铂热电阻分度表可根据上述铂热电阻的电阻-温度关系制订，但不包括其它的电阻分度表。
本标准采用1968年国际实用温标(IPTS-68) 的温度值。
注：上述等式中所定义的电阻值不包含感温元件与终端之间引线的电阻值，除非厂商特殊说明。
3.2 电阻值对于大多数铂热电阻，0℃对应的公称电阻值为100Ω或10Ω，优先值为100Ω。
在温度超过600℃时，由较粗导线形成的10Ω电阻值更加可靠。
3.1条款中的电阻值见表13.3 允差本标准中铂热电阻的允差分为A，B两个等级，见下表：* ∣t3.3.1 对于公称电阻值为100Ω的铂热电阻可根据表1进行分级。
允差见表2。
但A级允差不适用于大于650℃的温度范围，也不适用于二线制的铂热电阻。
表1R (0) = 100Ωα= 0.003 850表2公称电阻值为100Ω的铂热电阻允差图2公称电阻值为100Ω的铂热电阻允差值3.4 供电铂热电阻应由直流或交流供电，频率为500 Hz。
3.5 引线的配置铂热电阻应使用多种内部引线来进行配置。
有关引线的识别及命名参见图3。
3.6 铂热电阻的标识对于每个铂热电阻都应标有允差等级、接线配置及温度范围，如：Pt 100 / A / 3 / - 100 / + 200图3 引线的配置如果密封在一个护管内的具有多支感温元件，则厂商应提供相应的标识。
4、试验方法4.1 总则为了检验铂热电阻产品是否符合本标准规定的技术要求，需进行如下两种检验：1)出厂检验：每支铂热电阻在出厂前都必须通过出厂检验；2)型式检验：各种结构和温度范围的铂热电阻产品均应定期抽样进行型式检验。
4.2 出厂检验4.2.1 绝缘电阻试验进行绝缘电阻试验时，感温元件应按出厂装配方式安装在护管内，并应记录试验电流正、反向时铂热电阻各输出端及护管之间的电阻值。
试验电压应为直流10 V到100 V，环境温度应在15℃到35℃之间，相对湿度不超过80%。
在所有被测的稳定数据中，绝缘电阻应不小于100MΩ。
4.2.2 允差铂热电阻的允差值应在3.3中所规定的范围之内。
激励功率造成的自热温升不得超过在该试验温度铂热电阻允差值的1/5。
对于A级铂热电阻的检验应在超过规定范围之外的两个或两个以上温度范围内进行，并将铂热电阻插入到在测试介质中，其深度不小于所规定的置入深度(见5.2)。
对于B级铂热电阻的检验一个温度范围内进行，通常为冰点。
4.3 型式检验4.3.1 绝缘电阻试验与 4.2.1中所规定的方法大体相同。
不同的是其试验电压在额定最高温度时应不超过10VDC。
各输出端及护管之间的电阻值应不小于表3中所列数值。
表3最高温度对应的最小绝缘电阻值4.3.2 电阻精度铂热电阻的检验应在超过规定范围之外的两个或两个以上温度范围内进行，并将铂热电阻插入到在测试介质中，其深度不小于所规定的置入深度(见5.2)。
激励功率造成的自热温升不得超过在该试验温度铂热电阻允差值的1/5。
测试应在超过规定的几个温度范围内进行，以确保电阻值在规定的极限范围内。
4.3.3 热响应时间在温度出现阶跃变化时铂热电阻的电阻值变化至相当于该阶跃变化的某个规定百分数所需的时间，通常以τ表示。
一般应记录变化50%的热响应时间τ0.5，必要时也可以另外记录变化10%的热响应时间τ0.1和变化90%的热响应时间τ0.9。
不建议使用变化63.2%，因为此数值容易与一阶装置的时间常数混淆。
一般情况下，铂热电阻的阶跃变化都不是一阶的。
4.3.3.1 试验要求总则如果试验是通过改变铂热电阻周围介质的温度而进行的，则试验介质到达最终温度值的50%所需的时间不应超过铂热电阻的τ0.5的1/10。
如果试验是通过铂热电阻投入温度不同的介质而进行的，则被试铂热电阻到达最终置入深度所需的时间不应超过铂热电阻的τ0.5的1/10。
试验装置举例见附录A。
记录仪器或仪表(详见IEC258：直接作用的记录电子测量仪器及其附件)的响应时间不应超过铂热电阻的τ0.5的1/5。
所记录的热响应时间值应取同一试验至少三次测试结果的平均值，每次测试结果对于平均值的偏离应在±10%以内。
试验时，被试铂热电阻的置入部分应位于试验流道的中部，其纵轴在垂直于介质流动方向的平面上，流道的宽度应不小于被试铂热电阻直径的10倍。
4.3.3.2 流动空气的试验条件若使用流动空气进行试验，在试验流道的可用横截面内，空气流速应保持3±0.3m/s。
初始温度应在10~30℃的范围内，温度阶跃值应大于10℃而小于20℃，被试铂热电阻的最小置入深度应等于铂热电阻的敏感长度与直径的15倍之和。
若铂热电阻的设计置入深度小于上述数值，则按设计置入深度进行试验，并在试验报告中注明。
4.3.3.3 流动水的试验条件热响应时间小于1秒时，测试仪器应被设计为在铂热电阻前后方向不存在流动水的自由液面以避免加气处理。
在试验流道的可用横截面内，流速ν应保持0.4±0.05 m/s。
初始温度在5℃~30℃的范围内。
温度阶跃值应不大于10℃。
在试验过程中，水的温度变化应不大于温度阶跃值的±1%。
最小置入深度应等于铂热电阻的敏感长度与直径的5倍之和。
若被试铂热电阻的设计置入深度小于上述数值，则按设计置入深度进行试验，并在试验报告中说明。
4.3.4 自热影响被试铂热电阻处于设计置入深度，其激励电流应保证耗散功率不大于0.1mW，在这样的条件下测量被试铂热电阻的稳态电阻值。
在铂热电阻的额定电阻值为100Ω时，后一次测量稳态电阻值应采用的激励电流值为10mA。
电阻值为10Ω时，对应的电流为30mA。
对应电阻值所增加的温度应不超过0.3℃。
注：自热测试不适合小型尺寸的铂热电阻。
铂热电阻用于气体中时，如需要，可要求厂商提供自热影响的说明。
4.3.5 置入误差对测试装置的要求详见附录C。
试验时被试铂热电阻的激励电流应保证耗散功率不大于1.0mW。
从被试铂热电阻的设计置入深度开始，缓慢地减小其置入深度，直至铂热电阻指示的温度值变化了0.1℃为止。
最后的置入深度即为最小可用置入深度。
4.3.6 热电影响对测试装置的要求详见附录C，或相似装置。
在被试铂热电阻的设计置入深度与实际上可能达到的最大置入深度之间，缓慢地改变其置入深度，直至测量出铂热电阻各输出端之间的电动势值达到最大值，且此数值应不大于20μV。
4.3.7 极限温度被试铂热电阻在其上限及下限温度都经受250h，置入温度应大于最小可用置入深度。
若被试铂热电阻在大气压力下其下限温度低于氮沸点，则以氮沸点作为试验温度。
试验过程结束后，让被试铂热电阻回复至室温数分钟。
0℃时被试铂热电阻的电阻值变化量换算成温度值时：A级不得超过0.15℃，B级不得超过0.30℃。
并按4.2.1进行绝缘电阻试验。
注释：对超出指定范围的铂热电阻也应进行测试。
4.3.8 温度循环影响将被试铂热电阻送入已达到其上限温度的试验装置中，然后再移出到室温下。
将被试铂热电阻送入已达到其上下限温度的试验装置中，然后再移出到室温下。
在每个极限内铂热电阻应插入至少规定的置入深度内并保持足够的时间以达到平衡，各步骤应重复10次。
0℃时被试铂热电阻的电阻值变化量换算成温度值时：A级不得超过0.15℃，B级不得超过0.30℃。
如果被试铂热电阻的下限温度低于氮沸点，则以氮沸点作为试验温度。
并按4.2.1进行绝缘电阻试验。
注释：对超出指定范围的铂热电阻也应进行测试。
4.4 附加型式检验对用于严酷环境的铂热电阻，应进行附加的型式检验。
具体事宜应由厂商与用户商定。
实例如下：4.4.1 自由跌落试验自由跌落试验前，被试铂热电阻应该结构完整。
试验装置为铺放在地面上的一块厚度为6mm的钢板。
试验时，被试铂热电阻的纵轴与钢板表面基本上保持平行，两者的距离约250mm。
然后让被试铂热电阻从这个高度自由跌落至钢板上，这样的过程应重复10次。
试验结束，立即检查被试铂热电阻有无机械损坏，有无断路或短路，并按4.2.1进行绝缘电阻试验及电力连续性的维护。
4.4.2 振动试验如有可能，应与安装方式相同的铂热电阻作试验。
试验装置应与振动器连接牢固，被试铂热电阻的振动频率范围为10 Hz ~ 500 Hz，加速度为20m/s2~30 m/s2。
频率为1倍频/分，整个过程持续150 h。
每半个周期内应以纵向及横向对铂按4.2.1进行绝缘电阻试验。
铂热电阻在经受振动试验前后，其0℃电阻值的变化量换算成温度值不应超过0.05℃。
4.4.3 压力试验此试验是在没有任何防护的情况下，将铂热电阻放入密闭的容器中。
被试铂热电阻置于充水的不锈钢压力试管中，两者的间隙很小。
详见图B2。
被试铂热电阻的置入深度应至少等于设计置入深度，其激励电流应保证耗散功率不大于0.1mW。
被试铂热电阻的激励功率保持不变，压力试验管的压力逐渐增加到3.5MPa，同时监测被试铂热电阻的电阻值变化。
试验前后，其0℃电阻值的变化量换算成温度值不应超过0.05℃。
试验结束，压力回复至常压，立即按4.2.1进行绝缘电阻测量。
铂热电阻在经受压力试验的过程中，应不发生断路或短路，无机械损坏。
5. 厂商应提供的信息5.1 电气特性交流电时，电气特性的最大值(包括铂热电阻的电容、感应系数等)按要求，并且这些参数符合环境温度及最大工作温度的要求。
