2碳纳米管的特性及其应用(精)
碳纳米管的性质与应用
研究碳纳米管的发光性质从其发光位置着手 研究。单壁纳米碳管的发光是从支撑纳米碳管的 金针顶附近发射的,并且发光强度随发射电流的 增大而增强;多壁纳米碳管的发光位置主要限制 在面对着电极的薄膜部分,发光位置是非均匀的, 发光强度也是随着发射电流的增大而增强。碳纳 米管的发光是由电子在与场发射有关的两个能级 上的跃迁而导致的。研究表明单壁纳米碳管的光 吸收随压力的增大而减弱,其原因在于压力的变 化会导致纳米碳管对称性的改变。
碳纳米管的性质与应用
应化0804 报告人:赵 开
主要内容
碳纳米管的简介
碳纳米管的性质
碳纳米管的应用 碳纳米管的展望
碳纳米管的简介
碳纳米管(CNT)是碳的同素异形体 之一,是由六元碳环构成的类石墨平面卷 曲而成的纳米级中空管,其中每个碳原子 通过SP2杂化与周围3个碳原子发生完全键合。 碳纳米管是由一层或多层石墨按照一定方 式卷曲而成的具有管状结构的纳米材料。 由单层石墨平面卷曲形成单壁碳纳米管 (SWNT),多层石墨平面卷曲形成多壁碳 纳米管(MWNT)。
碳纳米管的展望
由于碳纳米管具有非常好的性能,其 尺寸又处于纳米级,因而具有很好的应用 前景,受到了多个领域研究者的广泛关注。 随着其应用研究的进展,势必引起一场科 技革命的新突破,并带动一系列相关高科 技产业的兴起与发展。在不久的将来,基 于碳纳米管的多种现代化产品将会真正进 入我们的生活,对社会的发展势必将起到 极大的推动作用。
碳纳米管在电磁学领域的应用:
碳纳米管具有良好的导电性,是一种可用于制备修饰 电极和电化学传感器的优良材料。将碳纳米管对传统电极 进行修饰可以降低氧化过电势,增加峰电流,从而改善分 析性能,提高方法选择性和灵敏度。因此,碳纳米管作为 修饰电极材料已广泛应用于分析化学领域。利用碳纳米管 的场致电子发射性能可用于制作平面显示装置,使之更薄、 更省电,从而取代笨重和低效的电视和计算机显示器。碳 纳米管的优异场发射性能还可使其应用于微波放大器、真 空电源开关和制版技术上,可用于大规模集成电路、超导 线材、超电容器,也可用于电池电极和半导体器件。碳纳 米管的直径比以往用的针尖小得多,用碳纳米管作为扫描 探针能大大提高其分辨率。利用碳纳米管的金属导电性和 半导体性能,碳纳米管还被用于制作分子级开关、半导体 器件等。
碳纳米管材料的性质分析与应用
碳纳米管材料的性质分析与应用碳纳米管是一种由碳原子组成的纳米材料,具有高强度、高导电性和高导热性等特点,因此受到了广泛关注。
本文将讨论碳纳米管材料的性质分析与应用。
一、碳纳米管的结构和性质分析碳纳米管的结构类似于由碳原子组成的一个或多个圆柱形,其直径大约在1到100纳米之间,长度可以达到数十微米。
碳纳米管具有很强的机械强度和稳定性,原因在于其碳原子之间形成了一种非常稳定的共价键结构。
在电学方面,碳纳米管也表现出极好的导电性能,从而在电子器件和导电材料中发挥了重要作用。
此外,碳纳米管还具有热稳定性、化学稳定性以及低摩擦等优异特性,使其在仿生学、材料学和机械工程等领域具有广泛的应用前景。
二、碳纳米管在电子器件中的应用由于碳纳米管的半导体性质和导电性能,因此在纳米电子学研究领域中得到了广泛应用。
最近的研究表明,碳纳米管可以作为半导体材料制备场效应晶体管,并在微电子器件和集成电路中发挥重要作用。
碳纳米管场效应晶体管可以大大提高电路的响应速度和功率效率,此外还具有在高电压下良好的稳定性。
由于碳纳米管的微观尺寸限制了电路的噪声限制,从而提高了电路的信噪比。
三、碳纳米管在生物医学中的应用碳纳米管在生物医学中的应用可追溯到2002年,研究表明碳纳米管在生物医学中的应用主要侧重于药物释放、生物成像和作为实验室生物学中的牵引工具等方面。
其中,碳纳米管的药物释放功能是最有发展前景的应用之一。
碳纳米管可以通过修饰表面分子和光敏剂等手段,控制药物的释放速度和药效,从而有效地治疗癌症和其他疾病。
四、碳纳米管在材料加固中的应用碳纳米管的高强度和稳定性也被广泛应用于材料加固领域,例如高强度的复合材料和防弹衣等。
由于碳纳米管的高强度和低密度,因此对于机载、航空和装甲等应用,可以降低材料的重量,提高其效率。
五、碳纳米管在环境治理中的应用碳纳米管还可以作为环境治理的重要工具,如有机污染物的去除和水资源的净化等。
例如,研究表明碳纳米管可以通过吸附和光催化降解机制,去除水中的有机污染物。
碳纳米管(CNT)及其应用(精)
其他 3
分析化学方面的应用实例:
(1)原子力显微镜针尖
优点:纳米级直径,高的长径比,高的机械柔软性,电子特性确定。 分辨率高,探测深度深,可进行狭缝和深层次探测 Hafner J H在室温下能够清晰的观测到G型球蛋白IgG的Y型结构。
J. Am. Chem.soc. 1999,121:9750-9751 Nature, 1996,384(6604):147-150
Seminar Ⅰ
碳纳米管(CNT)及其应用 研究进展
报 告 人:孙衍国 导 师:梁鑫淼
2005.11.14
一、主要内容
碳纳米管简介 碳纳米管的性质、制备、功能化 碳纳米管的发展及研究现状 碳纳米管的应用实例
1、分析化学方面 2、其他方面 碳纳米管的应用展望
碳纳米管简介
又叫巴基管,碳的同素异形体 由单层或多层石墨片绕中心按一定角度卷曲而成的无缝、
Angew. Chem. Int. Ed., 2002, 41, 1853
碳 纳 米 管 的 发 展 及 研 究 现 状
碳纳米管论文和专利情况
1991
论文 1
1993 83
表1 论文和专利情况
1994 1995 1996 1997 1998 186 210 290 415 664
1999 830
? CNT的结构可控生长
CNT的长径螺旋角均匀 特殊结构和功能的CNT 2、 量子效应的利用问题 利用=克服 3、 大规模工业化生产
参考文献
Angew. Chem. Int. Ed., 2002, 41, 1853 Nature, 1998, 393:49-52 Ana.Chem.., 2003, 75: 6191-6195 J. Am. Chem. soc. 1999,121:9750-9751 Nature, 1996,384(6604):147-150

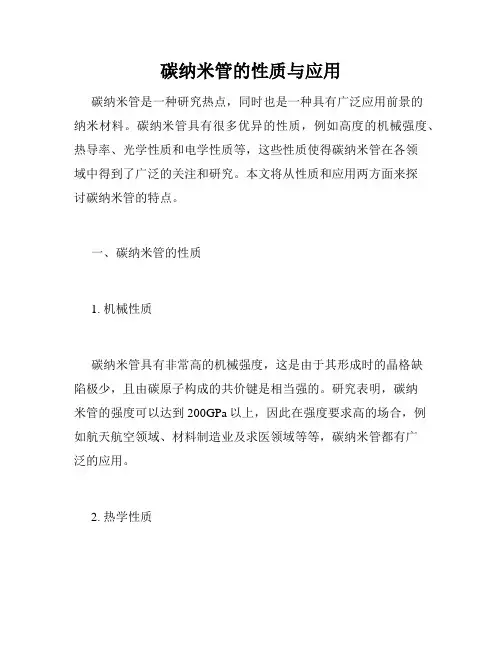

碳纳米管的性质与应用
碳纳米管的性质与应用碳纳米管是一种研究热点,同时也是一种具有广泛应用前景的纳米材料。
碳纳米管具有很多优异的性质,例如高度的机械强度、热导率、光学性质和电学性质等,这些性质使得碳纳米管在各领域中得到了广泛的关注和研究。
本文将从性质和应用两方面来探讨碳纳米管的特点。
一、碳纳米管的性质1. 机械性质碳纳米管具有非常高的机械强度,这是由于其形成时的晶格缺陷极少,且由碳原子构成的共价键是相当强的。
研究表明,碳纳米管的强度可以达到200GPa以上,因此在强度要求高的场合,例如航天航空领域、材料制造业及求医领域等等,碳纳米管都有广泛的应用。
2. 热学性质碳纳米管具有良好的热传导性质,由于它们的长度是大于直径的,因此导热主要沿着管轴方向,这种长程导热机制使得碳纳米管的热导率非常高,可以高达3000W/mK。
同时,其能够承受极高的温度,可以长期工作在1000℃以上的高温环境中,故在制造高精度、高稳定性元器件,以及制造高温传感器方面都有广泛应用。
3. 光学性质碳纳米管具有优良的光学性质,具有很高的吸收能力和强烈的荧光特性。
碳纳米管的宽带能使其吸收并辐射出不同波长的光,因此在生命科学、光电器件等领域得到广泛的应用。
4. 电学性质碳纳米管是一种非常具有潜力的电子材料,具有半导体和金属的特性。
这种双重的特性,使得碳纳米管可用于制造场效应晶体管、电化学电容器、电化学传感器等,同时,在信息技术、存储技术、生物医学等领域,碳纳米管也有着广泛的应用。
二、碳纳米管的应用1. 生物医学碳纳米管在生物医学中的应用非常广泛,主要包括药物传递、成像、生物分析及治疗等方面。
碳纳米管的生物相容性好,特异性高,可以将药物包载于碳纳米管表面,通过靶向技术将药物输送至受体细胞表面,从而达到治疗的目的。
此外,碳纳米管还能用于医学检测成像,如:磁共振成像、X射线成像、核酸检测等疾病诊断。
2. 能源材料由于碳纳米管的高热传导、高机械强度、高表面积和优质导体性质,使得碳纳米管可以用于电化学能源存储、传感及转换。
碳纳米管的性能及应用领域
碳纳米管的性能及应用领域碳纳米管作为一维纳米材料,重量轻,六边形结构连接完美,具有很多异常的力学、电学和化学性能。
近些年随着碳纳米管及纳米材料讨论的深入其广阔的应用前景也不断地呈现出来。
一、碳纳米管的性能1.1力学性能不同类型的碳纳米管碳纳米管具有良好的力学性能,碳纳米管的硬度与金刚石相当,却拥有良好的柔韧性,可以拉伸。
碳纳米管的结构虽然与高分子材料的结构相像,但其结构却比高分子材料稳定得多。
碳纳米管是目前可制备出的具有最高比强度的材料。
若将以其他工程材料为基体与碳纳米管制成复合材料,可使复合材料表现出良好的强度、弹性、抗疲乏性及各向同性,给复合材料的性能带来极大的改善。
1.2导电性能碳纳米管制成的透亮导电薄膜碳纳米管上碳原子的P电子形成大范围的离域键,由于共轭效应显著,碳纳米管具有一些特别的电学性质。
碳纳米管具有良好的导电性能,由于碳纳米管的结构与石墨的片层结构相同,所以具有很好的电学性能。
对于一个给定的纳米管,在某个方向上表现出金属性,是良好的导体,否则表现为半导体。
对于这个的方向,碳纳米管表现出良好的导电性,电导率通常可达铜的1万倍。
1.3传热性能采纳了碳纳米管涂层的热水器内胆碳纳米管具有良好的传热性能,碳纳米管具有特别大的长径比,因而其沿着长度方向的热交换性能很高,相对的其垂直方向的热交换性能较低,通过合适的取向,碳纳米管可以合成高各向异性的热传导材料。
另外,碳纳米管有着较高的热导率,只要在复合材料中掺杂微量的碳纳米管,该复合材料的热导率将会可能得到很大的改善。
二、碳纳米管的应用2.1电子领域碳纳米电子管(CNTS)是一种具有显著电子、机械和化学特性的独特材料。
其导电本领不同于一般的导体。
性能方面的区分取决于应用,或许是优点,或许是缺点,或许是机会。
在一理想纳米碳管内,电传导以低温漂轨道传播的,假如电子管能无缝交接,低温漂是计算机芯片的优点。
诸如电连接等的混乱极大地修改了这行为。
对十较慢的模拟信号的处理速度,四周环围着平向球分子的碳纳米管充当传播者已被试验证明。
浅谈碳纳米管的独特性质及应用
浅谈碳纳米管的独特性质及应用摘要:碳纳米管具有特殊的导电性能、力学性质及物理化学性质等,自问世以来即引起广泛关注,近年来广泛应用于众多科学研究领域,本文综述了碳纳米管由于其独特性质近年来在复合材料,纳米机械,微电子等方面的应用。
关键词:碳纳米管;独特性质;应用A Brief Study on the Properties and applications of carbon nanotubeAbstract: Carbon nanotube have drawn wide attention due to their unique structures and properties,such as special electric conductivity,mechanical,physical and chemical properties since they were first introduced. This review focuses on the application of carbon nanotube in such as composite materials, nano-machinery, and micro-electronic due to its unique nature in recent years.Keywords: Carbon nanotube;unique properties; application碳纳米管是一种具有独特结构的一维量子材料,由石墨碳原子层卷曲而成,管直径一般为几纳米到几十纳米,管壁厚度仅为几纳米,长度可达数微米。
碳纳米管可以分为单壁碳纳米管和多壁碳纳米管两种主要类型。
单壁碳纳米管由单层石墨卷成柱状无缝管而形成,是结构完美的单分子材料;多壁碳纳米管可看作由多个不同直径的单壁碳纳米管同轴套构而成。
单壁碳纳米管根据六边环螺旋方向(螺旋角)的不同可以是金属型碳纳米管,也可以是半导体型碳纳米管,并可以用碳纳米管的螺旋矢量参数(n,m)来表征。
碳纳米管的性质及其应用
碳纳米管的性质及其应用碳纳米管的性质及其应用【摘要】综述了碳纳米管的结构、性质及其应用,指出碳纳米管可看作是石墨烯片按照一定的角度卷曲而成的纳米级无缝管状物,根据层数不同可分为多壁碳纳米管和单壁碳纳米管。
碳纳米管具备良好的电学性能、热学性能及化学与电化学性能,在各个领域应用广泛。
【关键词】碳纳米管性能应用碳是地球上最丰富的元素之一,它以多种形态广泛存在于大气和地壳之中。
自1985年Smalley用烟火法成功制得C60以来,碳纳米管、碳微米管和石墨烯等多种碳结构逐渐进入人们的视线。
碳纳米管作为C60制备的副产物,较早被人们发现。
一、碳纳米管的结构碳纳米管,又称巴基管,属于富勒碳系,是在C60不断深入研究中发现的。
碳纳米管是由单层或多层石墨片围绕同一中心轴按一定的螺旋角卷曲而成的无缝纳米级管结构,两端通常被由五元环和七元环参与形成的半球形大富勒烯分子封住,每层纳米管的管壁是一个由碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形网络平面所围成的圆柱面。
CNT 根据管状物的石墨片层数可以分为单壁碳纳米管和多壁碳纳米管。
二、碳纳米管的性能及应用电学性能及应用碳纳米管是优良的一维介质,由于碳纳米管的特殊管状结构,管壁上的石墨片经过了一定角度的弯曲,导致量子限域和σ-π再杂化,其中3个σ键稍微偏离平面,而离域的π轨道那么更加偏离管的外侧,这使得π电子能集中在碳纳米管管壁外外表上高速流动,但在径向上,由于层与层之间存在较大空隙,电子的运动受限,因此它们的波矢是沿轴向的,这种特殊的结构使得碳纳米管具有优异的电学性能,可用于量子导线和晶体管等。
量子导线。
CNT可以被看成具有良好导电性能的一维量子导线,Tang等在研究具有较小直径的SWNT磁传导特性时发现,在温度低于20K时,直径为0.4nm的CNT具有明显的超导效应,这也预示着CNT在超导领域的应用前景。
晶体管。
Soh等成功制备出碳纳米管晶体管阵列,这种单分子晶体管是现有硅晶体管尺寸的1/500,可使集成电路的尺寸降低2个数量级以上。
碳纳米管的性质与应用
碳纳米管的性质与应用【摘要】本文主要介绍了碳纳米管的结构特点,制备方法,特殊性质,由于碳纳米管独特性质而产生的广泛应用,并对其前景进行展望。
【关键词】碳纳米管场发射复合材料优良性能【前言】自日本NEC科学家Lijima发现碳纳米管以来,碳纳米管研究一直是国际新材料领域研究的热点。
由于碳纳米管具有特殊的导电性能、力学性质及物理化学性质等,故其在许多领域具有其广阔的应用前景,自问世以来即引起广泛关注。
目前,国内外有许多科学家对碳纳米管进行研究,科研成果颇丰,尤其是碳纳米管在复合材料、储氢及催化等领域的应用。
【正文】一、碳纳米管的结构碳纳米管中碳原子以sp2杂化为主,同时六角型网格结构存在一定程度的弯曲,形成空间拓扑结构,其中可形成一定的sp3杂化键,即形成的化学键同时具有sp2和sp3混合杂化状态,而这些p 轨道彼此交叠在碳纳米管石墨烯片层外形成高度离域化的大π键,碳纳米管外表面的大π键是碳纳米管与一些具有共轭性能的大分子以非共价键复合的化学基础[1]。
对多壁碳纳米管的光电子能谱研究结果表明,不论单壁碳纳米管还是多壁碳纳米管,其表面都结合有一定的官能基团,而且不同制备方法获得的碳纳米管由于制备方法各异,后处理过程不同而具有不同的表面结构。
一般来讲,单壁碳纳米管具有较高的化学惰性,其表面要纯净一些,而多壁碳纳米管表面要活泼得多,结合有大量的表面基团,如羧基等。
以变角X 光电子能谱对碳纳米管的表面检测结果表明,单壁碳纳米管表面具有化学惰性,化学结构比较简单,而且随着碳纳米管管壁层数的增加,缺陷和化学反应性增强,表面化学结构趋向复杂化。
内层碳原子的化学结构比较单一,外层碳原子的化学组成比较复杂,而且外层碳原子上往往沉积有大量的无定形碳。
由于具有物理结构和化学结构的不均匀性,碳纳米管中大量的表面碳原子具有不同的表面微环境,因此也具有能量的不均一性[2]。
碳纳米管不总是笔直的,而是局部区域出现凸凹现象,这是由于在六边形编制过程中出现了五边形和七边形。
碳纳米管材料的性质及应用
碳纳米管材料的性质及应用近年来,碳纳米管作为一种神奇的新材料,逐渐成为了科学研究及工程应用中备受瞩目的材料之一。
碳纳米管具有非常出色的力学、电学和光学性能,因此被广泛地应用于电子器件、太阳能电池以及生物医学领域等高新技术领域。
本文将探讨碳纳米管材料的性质及应用领域。
一、碳纳米管的基本结构和性质1. 碳纳米管的结构和尺寸碳纳米管是由由单层或多层石墨烯卷曲而成的纳米管。
相对于传统的纤维素和聚酯纤维,碳纳米管的直径非常小,一般在1-50纳米之间,长度通常为数百微米到几毫米,甚至达到厘米级别。
2. 碳纳米管的力学性质碳纳米管具有很强的力学性能,其刚度可媲美钢铁,但密度仅为碳钢的四分之一。
因此,碳纳米管被广泛应用于强度要求高、重量要求轻的领域,如太空探索领域和航空航天设备领域等。
3. 碳纳米管的电学性质碳纳米管在电学特性方面表现非常突出,可以用来制作复杂的纳米电子器件。
碳纳米管的电学性能非常优异,主要表现在很高的电导率、稳定性和热传导率等方面。
可以将其应用于半导体器件、触控屏幕、柔性电路板等领域。
4. 碳纳米管的光学性质碳纳米管的光学性能是其应用领域之一。
由于碳纳米管的直径非常小,因此对光的吸收和散射产生了很特殊的影响。
例如,碳纳米管可以用于太阳电池领域,能够将大量光线转化为电能。
二、碳纳米管的应用领域1. 碳纳米管的生物医学应用碳纳米管在生物医学领域中应用广泛,主要包括抗肿瘤疗法、药物载体、病菌检测,以及细胞图像学等方面。
与传统的药物相比,碳纳米管具有更好的生物相容性、渗透性和药物传递性等特性。
2. 碳纳米管在电子领域的应用碳纳米管在电子领域的应用非常广泛,包括晶体管、纳米电路板、半导体器件等。
由于碳纳米管的电导率极高,因此可以用来制作高性能的传输线路和电子器件。
3. 碳纳米管的材料增强应用碳纳米管可以应用于增强其他材料的性能,如增强聚合物、金属基复合材料的强度和硬度等。
这不仅可以提高材料的热稳定性和抗氧化性,还可以延长材料的寿命。
碳纳米管性质及应用
碳纳米管性质及应用摘要:碳纳米管的发现是现代科学界的重大发现之一。
由于碳纳米管具有特殊的导电性能、力学性质及物理化学性质等,故其在许多领域具有其广阔的应用前景,自问世以来即引起广泛关注。
目前,国内外有许多科学家对碳纳米管进行研究,科研成果颇丰。
本文简单综述碳纳米管的基本性质及应用。
关键词:碳纳米管;结构;制备;性质;应用1 碳纳米管的发现1991年,日本NEC科学家Lijima在制取C60的阴极结疤中首次采用高分辨隧道电子显微镜(HRTEM)发现一种外径为515nm、内径213nm、仅由两层同轴类石墨圆柱面叠合而成的碳结构。
进一步的分析表明,这种管完全由碳原子构成,并看成是由单层石墨六角网面以其上某一方向为轴,卷曲360°而形成的无缝中空管。
相邻管子之间的距离约为0.34nm,与石墨中碳原子层与层之间的距离0.335nm相近,所以这种结构一般被称为碳纳米管,这是继C60之后发现的碳的又一同素异形体,是碳团簇领域的又一重大科研成果[1]。
2 碳纳米管的结构碳纳米管(CNT)又名巴基管,是一种具有特殊结构(径向尺寸为纳米量级,轴向尺寸为微米量级、管子两端基本上都封口)的一维量子材料。
它是由单层或多层石墨片围绕中心轴按一定的螺旋角卷绕而成的无缝、中空的“微管”,每层由一个碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形组成的圆柱面。
根据形成条件的不同,碳纳米管存在多壁碳纳米管(MWNTs)和单壁碳纳米管(SWNTs) 两种形式。
MWNTs一般由几层到几十层石墨片同轴卷绕构成,层间间距为0.34nm左右,其典型的直径和长度分别为 2-30nm0.1-50μm.SWNTs由单层石墨片同轴卷绕构成,其侧面由碳原子六边形排列组成,两端由碳原子的五边形封顶。
管径一般从10-20nm,长度一般可达数十微米,甚至长达20cm[2]。
3碳纳米管的制备碳纳米管的合成技术主要有:电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD),以及在各种合成技术基础上产生的定向控制生长法等。
碳纳米管简介及应用
碳纳米管载体
4.碳纳米管负载非晶态合金催化剂
超细粒子非晶态合金不但具有比表面积大、表面能高,而且
还具有短程有序、长程无序的结构特点是一种理想的催化材料, 但纯态的超细非晶态合金存在热稳定性差、催化剂成本高且难于
产物分离等特点。工业应用难度较大,通常是把非晶态合金负载
于一定的载体上,不仅能降低催化剂的制备成本,而且还能大大 改善催化性能、提高催化剂的热稳定性、是非晶态合金催化剂工
(3)碳纳米管作为催化剂载体的应用
1. 碳纳米管负载纳米金属催化剂 在碳纳米管的表面包裹或复合金属物质,不仅可以改善其导 电性、抗腐蚀性、润滑性、硬度等物理性能还可以使碳纳米管与 金属基体之间的结合力加强。同时由于碳纳米管自身具有较高的 比表面积,使得金属颗粒能够较好的分散,从而具有较高的催化 活性。金亚旭等用等体积浸渍法制备的纳米碳管负载金属镍催化 剂,研究表明,碳纳米管所负载的镍催化剂在叶绿素加氢反应中 能够保持高分散态,不会发生团聚,且有较高的反应活性能使叶 绿素分子开环生成各种小分子。
碳纳米管
碳纳米管具有独特的结构和物理化学性质并有潜
在的用途立刻引起物理、化学和材料等学科科学界的
极大兴趣,成为全世界研究的热点之一。同时,还由 于碳纳米管具有极大的比表面、优良的机械性能、化 学稳定性、以及独特的孔腔结构和吸附性能,也被认 为是一种优良的载体。
碳纳米管
(1)碳纳米管的结构
碳纳米管是碳的一种同素异形体,是由单层或多层石墨片围绕
碳纳米管载体
碳纳米管载体
2.碳纳米管负载纳米金属氧化物催化剂
Wang等采用改进的溶胶--凝胶法制备了多壁碳纳米管
TiO2/MWNTs复合光催化剂 ,结果表明 MWNTs与TiO2 之间的强相
碳纳米管材料的性质及应用探究
碳纳米管材料的性质及应用探究碳纳米管是一种由碳原子构成的纳米材料。
这种材料由于其独特的结构和特性,在科技领域得到了广泛的应用。
本文将从碳纳米管的性质和应用两个方面探究这种材料。
一、碳纳米管的性质碳纳米管具有许多独特的性质,如高的比表面积、优异的导电性、高的机械强度等。
1.高比表面积碳纳米管的比表面积相当于每克材料所具有的表面积。
由于其细小的尺寸,每个管子表面的面积非常大。
这为碳纳米管的应用提供了非常有利的条件。
2.优异的导电性碳纳米管还具有优异的导电性能。
这是由于管子内部的碳原子之间距离非常短,从而形成了高度有序的导电通道。
这些通道可以传递电子,从而让碳纳米管在电子学领域得到了广泛的应用。
3.高的机械强度碳纳米管的机械强度也很高。
由于管子内部的碳原子排列非常有序,碳纳米管具有极高的结晶度,这意味着碳纳米管具有极高的刚度和强度,可以抵抗很大的拉伸应力。
二、碳纳米管的应用碳纳米管已经在许多领域得到了广泛的应用,如电子学、机械学、材料科学、生物医学等。
下面我们将着重探讨几个比较有代表性的应用领域。
1.电子学碳纳米管因其优异的导电性能,在电子学领域得到了广泛的应用。
与传统的硅基电子元器件相比,碳纳米管电子器件已经具有更高的性能和更低的功耗。
在未来,这种新型电子元器件将会替代当前的硅基电子元器件,推动电子产品的发展。
2.机械学碳纳米管的高强度和低密度使其成为一种极具潜力的结构材料。
可以使用碳纳米管制造轻型高强度材料,这些材料适用于制造飞机、汽车和其他高性能机械设备。
3.材料科学碳纳米管还可以被用作材料科学中的纳米增强剂。
通过将碳纳米管加入到其他材料中,可以提高材料的机械强度、硬度、导热性能等。
这种方法被广泛应用于制造高性能陶瓷、复合材料等。
4.生物医学碳纳米管还具有广泛的生物医学应用。
它们可以用作药物递送载体,将药物直接输送到病灶部位,从而提高药物的疗效和减少副作用。
此外,碳纳米管还可以被用作生物传感器,检测生物分子和微生物。
碳纳米管材料的性质与应用
碳纳米管材料的性质与应用碳纳米管是一种由碳元素构成的纳米结构材料,其具有很高的强度、导电性和导热性能。
自从1991年由日本学者发现后,碳纳米管便引起了科学界的广泛关注,成为了材料科学领域的热点研究方向之一。
本文将介绍碳纳米管的性质和应用。
一、碳纳米管的性质1.1 碳纳米管的结构碳纳米管是一种由碳原子构成的微观管状结构,其形状可以分为单壁碳纳米管和多壁碳纳米管两种。
单壁碳纳米管由单个碳原子层卷曲形成,直径一般在1~2纳米左右,而多壁碳纳米管则由多个碳原子层卷曲而成,直径可以在数纳米到数十纳米之间。
1.2 碳纳米管的力学性能碳纳米管具有很高的力学性能,其弹性模量和屈服强度比传统材料高出几倍甚至几十倍。
由于碳纳米管的直径和壁厚均非常小,因此在发生变形时可以克服大量的应力,从而具有很高的弯曲和扭曲韧性。
1.3 碳纳米管的电子性能碳纳米管具有很好的电学性能,其电导率比传统的铜、铝等金属还要高出数十倍。
同时,碳纳米管也是一种半导体材料,在不同的电场和温度下,其导电性能可以发生显著变化。
此外,碳纳米管的电子输运性质与其几何和结构特征密切相关。
二、碳纳米管的应用2.1 碳纳米管在能源领域的应用碳纳米管具有很高的导电性和导热性能,因此可以用作导电、导热材料,例如,可以将碳纳米管添加到锂离子电池正极材料中来提高电池的性能,或将其作为热界面材料用于高性能散热器等的制造。
2.2 碳纳米管在材料科学中的应用碳纳米管不仅具有高强度和高弹性模量,其力学性能还可以受到温度、形状和其它表面效应的影响,因此可以用于制造高性能复合材料、聚合物纤维增强材料等。
同时,碳纳米管还可以用于提高材料的阻隔性能,例如,可以将碳纳米管添加到聚合物基体中来制造高性能包装材料和过滤材料等。
2.3 碳纳米管在生物医学领域的应用由于碳纳米管的生物相容性和表面化学性质的特殊性,其在生物医学领域也具有广泛的应用前景。
例如,可以将碳纳米管作为药物输送体,将药物通过碳纳米管输送到人体内部,从而提高药物的生物利用度和疗效。
碳纳米管的特性和应用
碳纳米管的特性和应用碳纳米管(Carbon Nanotubes)是由一层碳原子螺旋结构组成的纳米材料,是继全球领先材料硅半导体之后,最具有应用前景和研究价值的纳米材料之一。
它的结构独特,具有众多突出的优异特性,广泛应用于众多领域。
一.碳纳米管的特性1.独特的力学性能碳纳米管比强度高达100倍,比弹性模量也高达1Tpa,其储能密度甚至比铁高出14倍。
由于具有先进的力学性能,碳纳米管得以满足机械,电气等方面多样化需求的细微尺寸抗压性骨架。
2.巨大的电子输运特性碳纳米管是一种优异的电子输运材料,其电导率接近理论值,并具有较好的场效应特性,比金属导线的传输速度快,能耗低。
其特有的电学和光学性能,可以被广泛应用于电子学、纳米电子学、分子电子学及其与纳米材料、纳米生物医学的耦合等领域。
3.优秀的导热性碳纳米管具有优异的导热性能,其导热系数高达3,000W/mK,在能量传输方面表现的更优。
由于其高导热性能,碳纳米管可以广泛应用于海量数据中的快速计算机芯片,电子器件等领域。
4.独有的光学性能碳纳米管的特有光学性能,可以被广泛用于纳米材料和光电器件,纳米显微学和生物医学成像领域。
其长寿命和单色性有助于提高荧光和Raman信号的稳定性和可重复性。
二.碳纳米管的应用1.电子器件领域由于碳纳米管具有优异的特性,所以能广泛应用于半导体行业、显示、光电和纳米电子等领域。
由于其电流密度高、传输速度快、储存空间大,可以作为替代摩尔定律的新型半导体材料。
2.生物医学领域碳纳米管已经应用于药物传递,癌症疗法,组织工程,生物传感器,成像,分离技术,等领域。
由于其分子分辨率和强化荧光能力,可以作为一种检测和治疗疾病的原材料。
3.材料科学领域由于其独特的结构和物理性质,碳纳米管可以在材料领域中应用。
它们可以用作增强材料,提高塑料和金属的强度和硬度。
碳纳米管还可以被用作电池电极的电介质,具有提高能量密度的特性。
4.环保领域碳纳米管的应用也可以被用于环保领域。
碳纳米管的研究和应用
碳纳米管的研究和应用碳纳米管是由碳元素构成的管状结构,具有极高的导热和导电性、强度和轻量化等优异性能,近年来已成为纳米材料研究领域的热点话题。
本文将简要介绍碳纳米管的性质特点、制备方法以及它们在电子学、医学和能源等方面的应用。
一、碳纳米管的性质特点碳纳米管具有许多独特的性质特点,这些性质使得它们在许多领域有着广泛的应用前景。
首先是碳纳米管的导热和导电性能极高,比铜的导电性能还要好。
理论上,碳纳米管的电阻率可以达到金属的1/1000,而且能够在室温下运输电子。
这些性能几乎没有与之相媲美的材料。
其次是碳纳米管的强度极高。
碳纳米管中的碳原子排列方式可以形成类似鸟巢的纳米空腔结构,使得碳纳米管的刚度和强度远高于其他材料。
利用碳纳米管可以制备出超级强度复合材料,提高材料的强度和耐磨性能。
最后是碳纳米管的轻量化特性。
碳纳米管的质量只有同等体积下石墨材料的1/6,而且具有高表面积和大的空气孔隙结构,与其他材料相比有着更强的吸附和催化作用,因此有着良好的吸附分离和催化性能。
二、碳纳米管的制备方法碳纳米管有多种制备方法,包括化学气相沉积法、电弧放电法、激光热解法和化学还原法等。
其中,化学气相沉积法是目前应用最为普遍的一种制备方法。
化学气相沉积法是通过在高温下将碳源气体转化为碳纳米管的方法。
一般来说,碳源气体为甲烷、乙烯或乙炔等。
通过控制反应条件,可以制备出长度、直径、数量、结构等不同的碳纳米管。
与其他制备方法相比,化学气相沉积法具有制备出高质量、大量、结构比较规则的碳纳米管的优点。
三、碳纳米管的应用碳纳米管在许多领域都有着广泛的应用,以下仅列出其中的几个方面。
1. 电子学碳纳米管具有优越的导电性能和热导性能,被认为是下一代电子学元器件的有力竞争者。
碳纳米管可以作为场效应晶体管、热电元件、透明电极等电子元件,还可以应用于柔性电子、纳米电池等领域。
2. 医学碳纳米管可以作为药物输送载体,具有较大的表面积和大量表面官能团,能够帮助药物靶向传输和细胞内吸收。
碳纳米管材料的性能与应用研究
碳纳米管材料的性能与应用研究碳纳米管是一种由碳原子组成的纳米材料,具有独特的结构和优异的性能,因此在材料科学和纳米技术领域备受关注。
本文将介绍碳纳米管材料的性能特点以及其在不同领域的应用研究。
首先,碳纳米管具有良好的力学性能。
由于其内部结构由碳原子构成,每个碳原子都与其他三个碳原子形成共价键,使得碳纳米管具有很强的强度和刚度。
研究发现,碳纳米管的弯曲强度可以达到几十GPa,比钢铁还要高。
这种强度使得碳纳米管成为一种理想的增强材料,可以用来制备高强度的复合材料或纤维。
另外,碳纳米管还表现出优异的导电性能。
由于碳原子的sp2杂化导致碳纳米管中存在着类似金属的π电子共轭体系,因此碳纳米管具有良好的电导率。
研究发现,碳纳米管的电导率可达到几千S/cm,甚至高于铜和铝。
这种优秀的导电性能使得碳纳米管成为一种理想的电子器件材料,可以用来制备高性能的电子设备,如场效应晶体管和集成电路。
除此之外,碳纳米管还具有良好的热导性能。
碳纳米管内部碳原子之间的共价键能有效地传递热量,因此具有很高的热导率。
研究表明,碳纳米管的热导率可达到几千W/m·K,高于金属银和铜。
这种优异的热导性能使得碳纳米管成为一种理想的热管理材料,可以应用于电子设备散热和热界面材料等领域。
除了上述性能特点外,碳纳米管还具有其他一些独特的性质。
例如,碳纳米管具有良好的光学透过性,可以应用于光电器件和显示技术。
此外,碳纳米管还表现出良好的化学稳定性和生物相容性,使其在生物医学领域具有广泛的应用前景。
在实际应用方面,碳纳米管已经在多个领域取得了重要进展。
在材料领域,碳纳米管被广泛应用于制备高性能的复合材料和纤维。
例如,通过将碳纳米管与聚合物和金属基体复合,可以制备出具有高强度和高导电性能的复合材料。
在电子领域,碳纳米管已经被用于制备高性能的场效应晶体管和超高密度集成电路。
此外,碳纳米管还可以用于制备柔性电子器件和透明导电膜等新型电子材料。
在能源领域,碳纳米管被研究用于制备超级电容器和锂离子电池等高性能储能材料。
碳纳米管的材料特性及其应用研究
碳纳米管的材料特性及其应用研究碳纳米管是由石墨烯卷曲而成的管状结构,其直径在纳米级别,长度可以达到数十微米甚至数毫米。
由于碳纳米管具有独特的结构和优秀的物理和化学性质,因此在纳米科技、材料科学、电子学、光学等多个领域得到广泛的应用和研究。
碳纳米管的主要材料特性包括以下几个方面:1. 强度和刚度高:碳纳米管是一种非常坚固和坚硬的材料,其比强度可以达到任何已知材料之中最高的水平。
这使得碳纳米管可以被用于制造非常轻巧但又非常强的材料,例如航天器、高速火车、运动器材等。
2. 电和热导率高:碳纳米管具有非常好的电和热导性能,在某些情况下可以达到比铜和铝更好的水平。
这种特性使得碳纳米管可以被用于研制新型的电子器件、传感器、热电材料等。
3. 柔性和弯曲性能:碳纳米管具有非常好的柔性和弯曲性能,可以在一定范围内弯曲而不会被破坏或损坏。
这种特性使得碳纳米管可以应用于柔性电子学和柔性电池等领域。
4. 化学稳定性高:碳纳米管对大多数化学物质都具有良好的稳定性,可以在多种酸、碱和有机溶剂中稳定存在。
这种特性使得碳纳米管可以被用于各种化学传感器、催化剂等领域。
5. 显微镜下可见:由于碳纳米管的直径是纳米级别的,因此可以通过透射电子显微镜或扫描电子显微镜来观察和研究其结构和性质。
这使得碳纳米管的研究和应用更加方便和准确。
除了以上几个特性外,碳纳米管还具有其他一些特性,例如荧光性、阻隔性、吸附能力等。
这些特性使得碳纳米管可以被用于各种领域,例如生物医学、环境保护、能源储存等。
在生物医学方面,碳纳米管可以被用于制造新型的药物传输载体、生物传感器、癌症治疗等。
由于碳纳米管具有较小的外径和高的药物负载能力,因此可以将其作为药物传递的载体,达到针对性、长效性和减少毒副作用等目的。
