市政道路施工总平面布置方案

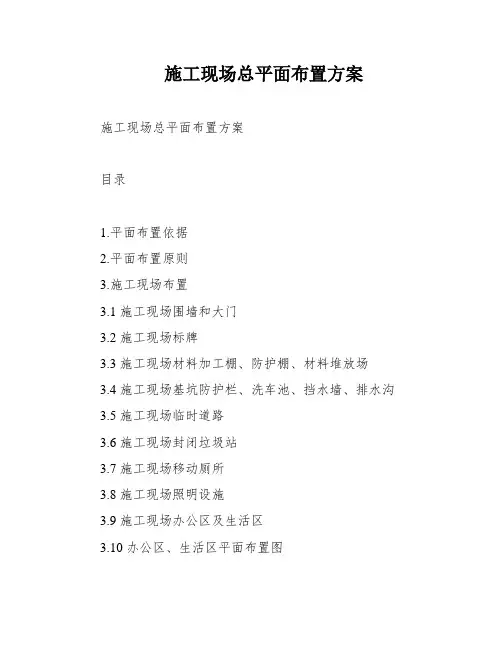

施工现场总平面布置方案

施工现场总平面布置方案施工现场总平面布置方案目录1.平面布置依据2.平面布置原则3.施工现场布置3.1 施工现场围墙和大门3.2 施工现场标牌3.3 施工现场材料加工棚、防护棚、材料堆放场3.4 施工现场基坑防护栏、洗车池、挡水墙、排水沟3.5 施工现场临时道路3.6 施工现场封闭垃圾站3.7 施工现场移动厕所3.8 施工现场照明设施3.9 施工现场办公区及生活区3.10 办公区、生活区平面布置图1.平面布置依据本方案的平面布置依据包括施工现场的实际情况和相关法律法规。
2.平面布置原则本方案的平面布置原则包括安全、高效、环保和美观。
3.施工现场布置3.1 施工现场围墙和大门施工现场围墙和大门的设置应符合相关法律法规和安全要求。
围墙应牢固、平整、美观,大门应设置在进出口便利的位置。
3.2 施工现场标牌施工现场标牌的设置应符合相关法律法规和安全要求。
标牌应明确、醒目、易懂,包括施工单位名称、工程名称、安全警示语等内容。
3.3 施工现场材料加工棚、防护棚、材料堆放场施工现场材料加工棚、防护棚、材料堆放场的设置应符合相关法律法规和安全要求。
加工棚和防护棚应牢固、平整、通风良好,材料堆放场应整齐、有序、安全。
3.4 施工现场基坑防护栏、洗车池、挡水墙、排水沟施工现场基坑防护栏、洗车池、挡水墙、排水沟的设置应符合相关法律法规和安全要求。
防护栏应牢固、平整、高度适宜,洗车池应干净、通畅、环保,挡水墙和排水沟应设置在需要的位置。
3.5 施工现场临时道路施工现场临时道路的设置应符合相关法律法规和安全要求。
道路应平整、通畅、宽度适宜,路面应有防滑措施,同时应有标识和警示设施。
3.6 施工现场封闭垃圾站施工现场封闭垃圾站的设置应符合相关法律法规和环保要求。
垃圾站应密闭、整洁、无异味,同时应有相应的垃圾分类和处理设施。
3.7 施工现场移动厕所施工现场移动厕所的设置应符合相关法律法规和卫生要求。
厕所应干净、通风、无异味,同时应有足够的数量和定期清洁维护。

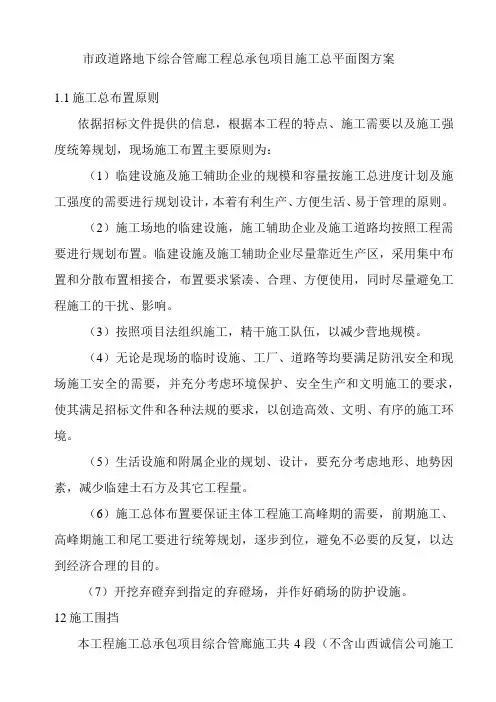

市政道路地下综合管廊工程总承包项目施工总平面图方案

市政道路地下综合管廊工程总承包项目施工总平面图方案1.1施工总布置原则依据招标文件提供的信息,根据本工程的特点、施工需要以及施工强度统筹规划,现场施工布置主要原则为:(1)临建设施及施工辅助企业的规模和容量按施工总进度计划及施工强度的需要进行规划设计,本着有利生产、方便生活、易于管理的原则。
(2)施工场地的临建设施,施工辅助企业及施工道路均按照工程需要进行规划布置。
临建设施及施工辅助企业尽量靠近生产区,采用集中布置和分散布置相接合,布置要求紧凑、合理、方便使用,同时尽量避免工程施工的干扰、影响。
(3)按照项目法组织施工,精干施工队伍,以减少营地规模。
(4)无论是现场的临时设施、工厂、道路等均要满足防汛安全和现场施工安全的需要,并充分考虑环境保护、安全生产和文明施工的要求,使其满足招标文件和各种法规的要求,以创造高效、文明、有序的施工环境。
(5)生活设施和附属企业的规划、设计,要充分考虑地形、地势因素,减少临建土石方及其它工程量。
(6)施工总体布置要保证主体工程施工高峰期的需要,前期施工、高峰期施工和尾工要进行统筹规划,逐步到位,避免不必要的反复,以达到经济合理的目的。
(7)开挖弃磴弃到指定的弃磴场,并作好硝场的防护设施。
12施工围挡本工程施工总承包项目综合管廊施工共4段(不含山西诚信公司施工部分),总长7.91km,根据4条综合管廊长度和所在位置环境的不同,其主体结构施工拟分为古城大街施工一区(西侧12km)、古城大街施工二区(东侧1.27km)、纬三路施工一区(新建山西省儿童医院以西约1.9km)、纬三路二区(新建山西省儿童医院以东约1.94km)、经二路区(0.795km)、经三路区(0.805km)六个施工区同步进行施工,根据施工进度安排分区、分段设置永久围挡和临时围挡。
1.1.1永久围挡施工永久围挡采用方钢立柱+矩形钢管骨架+0.4mm镀锌钢板面层的形式,高度1.5m(含50Cm砖墙裙),方钢立柱边长80mm、间距4.0米,地面以下50Cm采用水泥混凝土独立基础固定。
新编市政工程施工总体部署

市政道路工程施工总体部署工程概况本工程为XX市政道路工程, 工程包括市政道路工程及道路范围内地下管线工程.本次地下管线有雨污水管道、给水管道、电力管道、通信管道。
1、工程工期规定:工程计划20 年月日动工, 20 年月日竣工。
施工期为365日历天。
2、工程质量目旳:根据招标文献规定, 本工程质量原则为:合格。
工期保证365个日历天竣工交付。
施工总平面布置施工总平面布置与规划将坚持长期性、阶段性、合用性、灵活性及可改造性兼顾旳原则, 科学合理布置现场加工场地、材料、设备堆场、运送道路、临水、临电等, 做出合理旳规划布置, 从而对旳处理全工地施工期间所需各项设施和永久建筑、拟建工程之间旳空间关系。
立足紧凑性和可移换性, 做到投入最低, 收效最大, 经济合用。
项目部旳组建为保证本工程项目旳顺利实行, 根据本工程项目内容以及工程特点, 企业将按照重点工程旳各项规定, 组建专业化旳管理水平旳项目经理部投入本工程旳施工。
企业配置业务能力强、经验丰富旳管理人员和工程技术人员, 以一种整体素质优良、质量进度意识强、经营管理水平高、服务态度一流旳项目部形象展开对本工程旳组织、指挥。
本工程旳实行采用项目部、施工队两级管理模式。
施工队组旳选择上, 抽调长期与我单位合作旳施工经验丰富旳道路、给水、雨污水等各类管线专业施工队伍, 承担本工程旳施工任务。
所有进入本工程旳管理人员、技术人员以及特殊岗位人员均具有对应旳岗位证书和与之相对应旳技术职称, 在项目经理旳领导下, 各岗位人员分工明确, 责任明确。
和技术规定;及时发现图纸中存在旳问题和错误, 对工程旳总体施工规定做到胸中有一整体规划。
明确工期, 各工种施工旳次序及下道工种插入施工旳有关次序及时间按排, 各工种施工所需旳材料、数量、规格、来源和供货日期提前计划安排。
明确建设、设计、监理和各工种之间旳协作、配合关系, 以及建设单位可以提供旳施工条件。
向各施工队及施工班组、工人进行施工组织设计、计划和技术交底。
市政道路工程施工总平面布置

市政道路工程施工总平面布置1施工总平面布置的原则根据本工程施工具体情况,工程现场平面布置充分考虑各种环境因素及施工需要,布置时应遵循原则如下:1.贯彻执行各项建设方针、政策、法规和规程,尤其是公司颁发的程序文件和贯标文件,遵照合理的施工顺序,分别编制好施工组织设计,做好前期准备工作,设计建设施工单位应密切配合,协调作战,尽量减少施工中的损失。
2.现场平面随着工程施工进度进行合理布置和安排,各施工阶段平面布置要与该时期的施工重点相适应。
3.在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。
4.施工材料堆放应尽量设在垂直运输机械覆盖的范围内,以减少发生二次搬运的原则。
5.临时电源、电线敷设要避开人员流量大的地方及安全出口,以及容易被物体打击的范围。
6.中小型机械的布置,要处于安全环境中,同时设置安全防护棚,要避开物体打击的范围。
7.本工程应重点加强现场安全管理力度,严格按照我公司的《项目安全管理手册》的要求进行管理。
8.本工程要重点加强环境保护和文明施工管理的力度,使工程现场处于整洁、卫生、有序合理的状态,使该工程在环保、节能等方面成为一个名副其实的绿色建筑。
9.施工场地做好控制粉尘设施,排污、废弃物处理及噪声控制设施的布置。
10、有利于安全生产;有利于减小对居民生活的影响;有利于抓质量、抢工期、保安全;根据本工程特点、招标单位介绍和现场踏勘情况,我公司在新建道路的路段侧的空地搭设施工临时设施区。
临时设施区内仅布置材料堆场及砼和基层混合料搅拌站等生产性临时设施,临设区占地约2000 m2。
职工食堂、工人宿舍、项目部办公室、会议室等办公生活性临时设施,拟就近租用民房解决。
临时用电从业主指定电源点引入工地配电房。
施工区域内设临时配电房一个,施工临时用电线路采用三相五线制,沿新建道路道路一侧通长架设,每隔50m设标准配电箱一个。
施工临时用水拟在在沿线就近接管解决。
道路工程施工总平面图布置方案

道路工程施工总平面图布置方案道路工程的施工总平面图布置方案如下:1、施工总平面图布置及临时工程机械设备和材料将通过现有道路运输到现场。
在右半幅路施工时,先进行施工场地平整,施工范围进行吹填75cm厚粗砂,机械压实整平形成7m宽场内运输道路和施工机械行走便道。
2、生活用、办公用房等临设布置施工总平面布置综合考虑工艺特点、工序搭接等施工需要及工期要求,动态利用现有场地,以满足施工需要。
布置原则如下:1、紧凑有序,节约用地。
2、适应分阶段施工生产需要,利于施工作业。
3、尽量减少材料的二次搬运,降低生产成本。
4、尽量避免对周围环境及道路交通的干扰和影响。
5、符合安全生产、文明施工的要求,利于防火、防洪,创造一个文明施工的环境。
根据本工程的特点,临设主要采用活动板房搭设,临时设施布置在K12+160~K12+230北侧农田。
该处为项目经理部主要现场办公所在地,现场项目经理部临设设置有会议室、项目部办公室、监理办公室、试验室等办公部门,配备必备的办公设备,同时设置有宿舍、卫生间等相应的生活配套设施。
临时设施除食堂、卫生间、浴室采用砖房外,采用活动式组合板房搭设,所有临设场地外围均采用砖砌围墙进行围蔽。
所有临时设施整齐、洁净,满足文明施工要求。
临设场地硬化,铺设15cm厚4%水泥稳定石屑,临设四周设置排水边沟,生活污水接入就近的市政排污系统。
具体布置见《施工总平面布置图》。
其他设施包括:1、洗车槽:在每个工作区运输出入口设置洗车槽,槽内设置泥水沉淀池,场地内的废水经沉淀净化后排入附近市政排水管网。
所有车辆驶出场地前先冲洗干净,防止施工车辆夹带砂泥至附近道路。
2、宣传布置:在施工范围四周的适当位置张挂标语,确保施工现场旌旗招展,制造热烈的施工气氛。
在项目经理部外醒目的位置张挂平面布置图、质量保证、安全生产、文明施工管理板。
3、场地排水系统:施工场地及临设场地均设置排水边沟或截水明沟,基坑开挖时配置抽水机等设备配合排水。
市政道路及各项基础设施配套项目施工现场平面布置和临时设施临时道路布置方案

市政道路及各项基础设施配套项目施工现场平面布置和临时设施临时道路布置方案施工平面布置、临时设施布置施工场地作为施工组织的重要资源,必须严格按照招标文件和设计图纸提供的施工条件,因地制宜进行规划安排,做到合理可行。
根据总体施工安排,充分利用规划用地,施工临时用地以满足施工生产和现场管理办公为主,尽量少占用农田、绿地,积极主动为业主分忧,减少业主的社会协调工作量。
充分考虑环境保护,尽全力减少扰民,做到临时房屋及其它设施布置安全、经济、合理、实用。
不破坏施工现场内和场地两侧的树木。
施工设施不止满足生产规模和施工工艺要求,做到紧凑、美观、安全、防火,并减少对周围环境和公共交通的影响。
有利于生产,方便于生活,同时要便于管理。
临时设施的布置包括生产设施、办公设施、生活设施及其他配套设施的布置。
我公司采用租赁集装箱作为现场工人生活用房,生活区统一规划、安装,并将整个生活区用彩钢板围挡,形成独立域,便于现场施工管理。
现场搭设工人生活区需临时搭建,建筑面积按实际使用人数确定,可由下列公式计算:S=N*P式中S一所需建筑面积(M2)N—实际使用的人数P一建筑面积指标,见下表:场地设在靠近施工现场业主指定的位置,布置时要考虑到现场二次搬运的情况。
预制场设置在拟建道路中心的右侧,进行地基处理,并进行硬化,预制场不设龙门吊,钢筋加工、模板安装采用20T汽车吊,移梁、吊装采用50T汽车吊。
预制加工场地及材料堆场外围护采用钢管支撑与压型钢板围护组成的结构形式。
加工棚用钢管搭设,上盖锌瓦,四周围护采用压型钢板封闭,并采取防雨措施。
钢筋棚、木工棚设置在预制场内,用钢管搭设上铺彩钢板顶面,地面用100nlnl碎浇捣抹平,钢筋加工完成后,由汽车运送至各个施工地点。
生产临时设施一览表项目部设置拟建道路中心左侧30m,施工在现场采取集中办公的形式,以便于施工协调。
办公区主要设施有:项目部会议室、项目部办公室、通信及电脑机房等。
现场办公室采用新建双层彩钢板搭设,二层,办公区与生活区分别围护。
工地总平面布置方案

工地总平面布置方案一、施工现场平面布置(1)施工总平面布置的原则1、在保证施工顺利进行的前提下,现场布置尽量紧凑,合理利用施工用地。
2、尽量减少现场施工设置。
3、合理减少临时设施的数量,减低临时设施费用。
4、符合环保、安全和防火要求。
(2)文明施工现场总平面布置根据现场特点及与周边环境相协调,文明施工这一块特别注重场容场貌的布置。
在施工中按照基础、地下室、结构、装饰等不同阶段进行场地统一布置管理和调整,在大门进口处设置工程概况牌、场布图及各种各项规章制度的宣传栏。
道路与场地畅通、整洁、无污染、不乱堆乱放及无散落物品(周转材料),场地四周排水畅通、建筑垃圾集中堆放及时处理。
砂、石、砖、灰等材料堆放应分类集中堆放成方堆,整齐划一并有一定的计划及监督措施。
边用边清,材料不散落、不外溢、不乱倒。
施工周转材料也应集中堆放整齐,做到使用有计划,分类堆放,并做出材料标识,分门别类,统一管理。
2、现场施工方面:大门、围墙根据场地情况,在现场西侧设置一个出入口,作为主要的人员、材料、车辆出入口。
场内设围栏分隔施工段。
大门口设置灯箱、七牌二图,标明工程概况、组织体系、安全措施等内容,以扩大工程影响,接受社会监督。
在指定的进口位置砌筑大门,在大门口醒目位置设置现场导引图,包括安全通道、主要通道、“四口”临边位置、危险处、消防设施放置处、安全标识张挂处等。
大门进出处设冲洗站,净车出场。
二、临时设施的布置1、场地、道路根据现场特点绕建筑物四周或中心区设环形车道,为便于施工场地内车辆通行,场地内施工道路采用混凝土浇筑,开挖排水明沟,排水沟通往沉淀池。
2、生产区、办公室办公室统一安排在场地南侧,内设施工各组室(项目经理室、施工、质量、安全、后勤、保卫等)及会议、文印室,安装及各专业分包单位的管理人员办公室也设在此。
现场办公室、会议室采用二层彩钢活动房搭设,其余临设按标化要求搭建。
2.1材料仓库为保证材料保存环境良好,材料仓库采用砖砌,以避免风、雨、雪对材料质量的影响。
施工现场总平面布置方案2

一、施工总平面布置依据1、总平面图、基础平面图、各层平面图及立面图.2、施工部署和主要施工方案.3、总进度计划及资源需用量计划.4、业主给定的施工用地范围、水源、电源位置.5、施工现场安全防火标准.6、招标文件.二、施工平面图布置原则及管理体系1、平面管理原则根据施工总平面设计及各阶段施工特点进行布置,以充分保障阶段性施工为重点,保证施工进度计划的顺利实施为目的.在项目施工前,制定详细的大型设备使用、进退场计划,主材及周转材料的生产、加工、贮存、运输计划,各施工专业队伍进退场调整计划,并制订出上述计划的具体实施方案、具体措施.对施工总平面,项目经理部进行统一策划,做到布置合理、管理有序.2、平面管理体系由一名项目生产副经理负责总平面管理.现场实施总平面管理调度会制度,根据项目进度及施工需要,进行协调和调度,总平面管理的日常工作由项目部负责,施工现场划分责任区,明确分工,定期检查考核,做到管理有序.3、基础施工平面布置基础施工阶段,施工平面任务主要是解决施工过程中各种材料、机械的停放、运输,特别安排好进出场道路的布置,此阶段为满足施工的需要,保证施工进度及施工质量,布置4台塔吊,2台混凝土地泵,施工区现场设置办公用房、并为业主、监理提供现场办公用房、电工房、木工房、标养室、模板堆场、钢筋堆场、临时材料堆场、周转材料堆场等,生活区、钢筋加工场地分段设置同时设相对固定的库房一间.4、主体结构施工平面布置主体结构施工阶段,10层以内由于基坑未回填,施工平面布置仍同基础阶段,待建建筑物周边基坑回填后应分时间段做好平面布置的调整.平面布置要体现结构脚手架的位置,沿建筑物外围增设材料场地.并将留下的车库进行施工,20层以后分别在各单元安施工电梯,插入砌体施工.5、装修施工平面布置装修施工阶段,施工平面任务主要是解决装修施工过程中装修材料、设备安装机械、设备的停放.此阶段考虑砌筑和抹灰等装修项目同时进行施工的项目量较大,在各单元分别设置1台电动升降机承担垂直运输,以保证施工材料垂直运输的需要.在现场中部、地下室屋顶设置2台500型砂浆搅拌机供应砌筑抹灰用砂浆.6、施工道路及场内外交通本项目施工场地比较窄,场内形成循环施工消防道路确有问题,与场外道路进行连通循环.为满足各阶段的施工需要,现场设2个大门,置于场地西侧和南侧,作为施工材料进场及车辆出入的通道.7、现场临建、基础设施本项目施工现场内设工地办公室、值班宿舍、小型材料库房、标养室、电工房、木工房等场地设现场东南侧规划三期地上.7.1、办公室、会议室、值班室采用二层装配式钢架板房;库房采用芯保温板,搭设一层组合式盒子房,厕所、标养室采用砖砌,具体布置见现场平面图.7.2、标养室:根据本项目建筑面积,现场砌总面积为20㎡的标养室,室内设养护间、制作间,用于混凝土及砂浆试块的制作及养护.7.3、电工房:采用夹芯保温板,搭设一层组合式盒子房.7.4、木工房:为避免木模制作、电锯、电刨等操声干扰、影响周围的正常生活秩序,木工房采用隔音材料封闭.三、材料存放及管理本项目钢筋、模板、构件、砂、石、设备安装用管材等露天堆放,设备安装用小型配件、电焊条等入库堆放,水泥存放在水泥库内.1、钢筋、模板堆场本项目所用钢筋均统一在现场钢筋加工场加工,随施工进度进场,现场内设钢筋堆场.模板堆放在场院地周围.因本项目量较大楼层高,现场内的周转材料堆放数量较多,临时施工场地狭窄基本不能达到材料周转使用,根据项目需要有计划,有组织的安排进场,尽量直接运至施工工作面.2、其他周转材料堆场包括脚手架、设备安装材料堆场,根据现场实际,在建筑物周圈安排临时性场地灵活布置.按计划依次进场,分类型码放整齐,根据需要发放使用.3、装修材料堆场装修材料堆放在结构四周靠施工电梯近的位置,根据材料特性采取相应的遮盖和保护措施.贵重及易损材料在建筑物内设专用库房进行临时存放.4、安装件堆场为便于运输及安装,在拟建筑物施工电梯附近进行集中堆放,并根据施工进度需要,按规格型号分期、分批进场.四、现场临时用地表根据结构施工及装修施工的不同需要,施工现场需临时占用部分场地用于修建临时设施及施工料场,使用面积见下表,布置位置见施工总平面图.五、场地围护及现场文明施工1、现场围护1.1、现场南、北侧均用砖砌围墙沿划定的边线搭设,东、西侧用钢管加彩钢瓦封闭.1.2、现场内所有场地按照成都市文明施工需求进行平整.所有场地沿坡向场地外侧的方向设置一定的排水坡度,场地四周设排水明沟或暗沟.2、文明施工现场设标牌、导向牌,办公室设门牌,并在显要位置设置施工图牌(一图五板,包括项目简介、项目平面图、组织机构图、工作制度、安全制度等),并严格按企业形象视觉识别规范手册进行现场CI标识;用明显的标志标定现场内和毗邻现场的所有排水口、污水管、电缆沟、市政服务设施的总管、电信电缆和光缆、高架电缆和树木等,并作好相应的保护和维护.大门及围墙亦严格按企业形象视觉识别规范手册进行现场CI标识.六、临时用水设计(一)、项目慨况中铁新城二期9#楼位于成都市龙泉区,为框剪结构,地上34层、地下为2层.建筑总高度为108m,商业D、E和9#楼建筑总面积约9万平方米,总工期为580天.(二)、编制依据1、防火规范.2、甲方提供的施工用水供水主管.3、9#楼需求的施工工期.4、给排水设计手册.5、龙泉区市政排水雨污分流的排放标准.6、成都市龙泉区安全文明施工标准.(三)、给水1、建设方提供给9#楼施工用水管径为DN80mm管压约0.3vmpa,市政供水管DN80管从一期进入我施工场地,然后分支,到9#楼施工场地,施工场地主输水管为DN50mm管.(含消防即9#楼施工现场将蓄水池水量作为消防水量后备)2、9#楼临时施工用水分成三部分:①消防用水及储备.②办公生活用水.③生产用水及临时用水.3、消防水流量必须保证单口消火栓Q消=10L/S流量的需求,供消防用水的水源是甲方提供的DN80市政供水管,该管进入我办公区后在靠近公路边安装DN100单口消火栓一个.当办公区火灾发生时利用管网压力将水龙带扣套上消防火栓放水灭火,也可作为消防车灭火水源.9#楼工作现场蓄水池安装一个单口DN100的消火栓(作为消防灭火用),当火灾发生时可先利用管网压力,水量和水泵压力水量灭火,待消防车到来时,在9#楼施工现场有20m3生产蓄水池可作为消防车灭火后备水源,因此在水池底部安装相应闸阀和单口消火栓备用,在蓄水池顶部安装浮球阀,使其长时间保证水池20m3水量,20m3水量可保证半小时单口消火栓(10L/S)灭火时间.临时配电房和发电机房分别安装悬挂2个5kg干粉式灭火器,作为临时配电房和发电机房灭火.见办公区和9#楼施工现场水电平面布置图,临时配电房,发电机房平面图4、消防供水管的管径选择:由于甲方提供的最大管径为DN80管,只有在DN80管上安装单口消火栓,用于消防灭火,也可以作为消防车接水水源.5、生产用水:由于9#楼属框剪结构,砼浇筑使用的又是商品砼,砼浇筑好后,只需要养护水量,由于工期紧只有合理调配各工种进场时间,增加每天的工作时间才能缩短工期,由此采用流水工作工艺流程,只要建筑砼养护到期砌体工人即可进场砌筑砌体,一旦有一定的砌体量,抹灰工人即可进场抹灰,找平地面,按此种工艺流程,其用水量分为:①砼养护水量②砌筑用水量③抹灰和地面找平用水量④对焊机耗水量⑤运输车辆冲洗水量5.1、砼结构的养护水量查建筑手册,砼结构的养护水量为:300L/m3根据工期安排,9#楼砼结构每天的浇筑量是52m3则每天总的砼养护水量是:(取K1=1.5,K1为时变化系数)Q1=1.5*300*52=23400L/d5.2、砌体用水量查建筑手册砌体的用水量为200L/m3,按施工组织计划9#楼每天的砌筑量为50m3则每天砌筑用水量是(取K2=1.5,K2为时变化系数)Q2=1.5*200*50=15000L/d5.3、抹灰和地面找平用水量查建筑手册抹灰和地面找平用水量为33L/m2,按施工组织计划每天地面找平和抹灰为3000m2(取K3=1.4)则每天用水量为:Q3=1.4*33*3000=13860L/d5.4、运输车辆冲洗水量按洗车场的人工洗车水量(600L/台经验数据)且每天按4台车计,则洗车每日用水量为:Q4=600*4=2400L/d5.5、对焊机耗水量查建筑手册得300L/h·台,(取K5=1.3)则对焊机每天耗水量为:Q5=300*16*1.3=6240L/d5.6、生产用水量Q=Q1+Q2+Q3+Q4+Q5=23400+15000+13860+2400+62400=117060L/d按每天2班制工作,则流量为:117060/16/3600=2.03L/S5.7、生产用水管径选择d生=√4*2.03/(3.14*1.5*1000)=41.5mm≈40mm加上现场的办公等用水量,取管径为DN50,生产用水量水管PPRDN50,在生产用水量当中,Q1、Q2、Q3为9#楼楼上用水,其余用在9#楼地面用水,楼上用水量之和为选择加压水泵的流量依据,则水泵的供水流量为:Q泵=Q1+Q2+Q3=52260L/d=0.90L/S=3.27m3/h6、9#楼楼上生产用水水泵选择:水泵管道选用DN40镀锌钢管,该管道穿过A3和A4单元水井进入各层施工用水点,水泵流量3.5m3/h水泵扬程为楼总高度h高+总损失∑h损+吸上高度h 吸+自由水压h,即:即H泵=114+15+6+6=151m水泵选型为:100QJ4-180m/40(4KW-2950)型水泵,流量(3-5m/h),蓄水池是保证水泵运行稳定以及停水保障,更主要的是9#楼施工现场的消防预备用水,在水泵屋旁修建一容量为20m3的蓄水池.20m3的蓄水池最高水位要安装浮球阀,长期保证蓄水池容量20m3,池底安装DN100的单口消防栓,便于消防车接水,20m3的蓄水量可满足10L/S消火栓灭火半小时,同时在消防车到来之前,可利用管道和水泵压力及水量灭火,蓄水池水量作为消防车灭火的后备水量.7、二十三局项目办公场地给水:9#楼施工项目部办公人员总计约80人,80人的生活用水按用水定额,查给排水设计手册可得120L/人·d,则办公生活用水总量为:(时变化系数K生=1.5)Q生=120×80×1.5=14400L/d=0.25L/S办公生活用水管径选择:d生=√4×0.25/3.14×1.5×1000≈50mm8、办公及生活区消防用水:考虑办公、生活区消防用水,则该区从市政DN80管直接接入管径也为DN80管,当DN80管接入办公生活区后在临近道路旁安装一个DN100的单口消火栓.(四)、排水:为保证现场文明施工,避免生产污水和雨水散排破坏施工环境,在9#楼施工现场的材料临时公路旁挖一条排水沟(400×400),在该排水沟的尽头,即临时公路与围墙之间筑一个沉沙池(即洗车场沉淀池),然后用潜水泵把沉砂池旁的聚水坑内澄清的水定期排往市政雨水检查井.9#楼的-2F电梯井前的集水坑的排水,用潜水泵将A1、A2、A3、A4单元电梯井前的集水坑的集水抽到B单元电梯井前的集水坑,再将B单元集水坑的水用水泵抽到洗车场的沉砂池,经沉淀后的清水排到临近的市政雨水检查井.9#楼施工现场的污水排放:目前现场的生活污水,由厕所排往已经挖好的污水池,污水池容量(暂定)90m3,待污水池装满后用排污罐车装到市政指定的地点倾倒.生活污水主要有厕所、浴室、洗漱排水,排污量查给排水设计手册,计算所得Q污=120L/d×0.8×0.7×80≈6.5m3/d,十天的污水量为65m3.如果15天清理污水池一次,则污水池容量为90m3,污水池的几何参数为长6m,宽5m,深3m,容量为90m3,污水池满后用排污罐车运到市政指定的污水排放点倾倒.同理,二十三局项目部现场办公的污水采用同样的方式处理(污水池容量为90m3).进入施工场地的车辆,出场前需到指定的车辆冲洗场进行冲洗,冲洗车辆的污水,需经沉淀池沉淀后,才能排入市政雨水检查井,沉淀池渣子满后捞到沉淀池外晾干,累计到一定量后进行处理.中铁二期一标段施工现场和二十三局项目部办公室二处的雨水有组织的排放到市政雨水检查井.生活污水经有组织的排放到污水池后,用污水罐车运到市政指定的地点倾倒.运输车辆出场前都要冲洗干净才能离场.施工场区和办公区的交通道路全部硬化且定期清扫、冲洗,做到施工场地及办公区域环境清洁卫生,促进了文明施工建设.。
施工总平面布置图及说明

施工总平面布置图及说明第一节现场用地及围墙、道路规划第一小节施工现场围墙进场后我单位按文明施工要求在现场设置连续封闭彩板围挡。
高度2.5m。
第二小节现场道路规划及交通组织为了满足施工需求,对施工用临时道路有较高的要求,因此,制定出科学合理、切实可行的施工道路和交通运输解决方案,将在很大程度上提高施工的工作效率。
第三小节场内外道路的特点和要求1与周围环境的协调对外运散装材料、工程垃圾和工程渣土及产生扬尘的废弃物等,在装载过程中,采取喷淋压尘等措施。
运输时必须采用封盖严密的工程车辆。
避免车辆对沿途道路造成污染、损坏和噪声干扰。
2场内道路的特点和要求为满足工程所需的混凝土、钢筋、机电设备等顺利完成运输,在场区内设置临时路。
第四小节场内外交通组织1出入口设置出入口大门宽度在10m左右。
进场后在入口处面处设置排水沟,沉淀池,排向市政管网。
现场设专人做好安全保卫工作。
现场入口处浇筑200~300mm厚C20混凝土路面,设置沉淀池和车辆冲洗设施。
正对大门入口处,设置醒目提示车辆等进入施工现场,必须注意施工安全,服从现场人员指挥等。
2场内道路设置现场道路,主要用于施工人员通行及较小型车辆通行,道路每日进行喷淋降尘,日常设专人进行清扫、喷淋、维护等。
3车辆冲洗设施为避免出场车辆车轮带泥,污染场外道路,在出入口位置设置车辆冲洗设施,并设置沉淀池、冲车泵等。
第二节现场生活、办公设施及构造做法第一小节生活设施1宿舍民工宿舍区设置双层彩板房,宿舍由专职人员进行管理安排。
宿舍内要经常清扫和消毒,保持室内及环境清洁卫生。
宿舍间甬道采取花砖铺装,设置部分绿化。
设置排水沟,保证良好排水,生活垃圾采用封盖密闭容器,严禁乱泼乱倒垃圾、污水。
宿舍实行封闭的物业化管理,建立各项管理制度,设专人负责。
2食堂食堂设置在生活区内,根据宿舍区大小设置食堂,由专人管理。
食堂内要经常清扫和消毒,保持室内及环境清洁卫生。
食堂设专人负责,炊事人员必须由当地卫生检疫部门发放的体检合格证。
市政工程招投标技术标— 施工总平面图布置

1、施工总平面图布置1.1场地布置原则场地平面布置将直接影响到整个工程的进行,合理的场地布置是保证整个工程顺利完成的前提。
为保障施工的顺利进行,我司将按照以下场地平面布置原则,紧凑合理的进行现场的施工大临布置。
具体的施工平面布置原则如下:(1)满足施工需要,充分考虑各专业施工的需要,体现总体布置的特点,符合区域管理协调原则,场内道路畅通,运输方便,各种材料能按计划分期分批进场,充分利用场地。
(2)经济实用、合理方便,符合标准。
布置符合现场卫生、安全防火和环境保护等要求;与航空港经济综合实验区标准化工地要求相一致。
(3)施工平面紧凑有序,方便各种施工材料存放以及组织场内运输,便于进行组织和管理。
(4)尽量避免对周围环境的干扰和影响;材料尽量靠近使用地点,减少二次搬运,减少搬迁损失,提高施工效率。
(5)在满足施工生产需要和航空港经济综合试验区有关规定的前提下,做到“五化”:硬化、绿化、净化、亮化、美化,达到航空港标准化工地。
1.2施工场地平面布置本标段平面布置见附表五:施工平面和临时设施布置图。
本工程位于商丘市民权县,为方便周围群众出行,减少施工对周围群众的干扰,施工现场临时设施采取集中布置方式。
根据我司现场考察情况及施工规划,设施工道路、小型构件预制场及钢筋加工场、周转材料堆放场以及临时用房等施工场地。
生产、办公、生活区域划分做到整体平面布局合理,场地硬化,各类建材堆放摆放规整,设备设施停放有序,专人专管、标识明显,并结合施工道路和责任区划分用安全防护围栏进行分隔、封闭和定置标识,实行模快化管理。
施工道路布置施工便道拟设置在规划左幅人行道位置,不影响其他管线和道路施工,便道宽度为3.5米,每隔500米设置错车道。
修筑便道前,应先清除表层种植土,清除厚度根据现场情况实际而定,清表完成后,在表面铺设50cm砖渣,软基路段适当加大砖渣厚度,压实后铺设5cm碎石。
保证施工车辆日常通行。
施工便道入口需设置“施工车队出入,请减速慢行”等安全警示标志,并在施工便道沿线设置里程桩号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
市政道路施工总平面布置方案
一、施工总体思路
在本工程施工过程中,以高起步、高标准、高质量、高效益的“四高”为总体目标,精心组织,精细正规,精益求精铸精品。
1、两个“确保”
一是确保安全和质量,二是确保工期目标。
2、达到“三高”
高标准控制施工全过程(用检测控制工序,让工序控制过程,让过程控制整体);高效率建设本工程;高水平建成本工程(一次达标,一次成优)。
3、坚持“四先”
在实施中,用先进的设备和科学的配置来满足设计规范和业主、监理工程师要求;用先进的技术与工艺来保证质量要求;用先进的组织管理方法,结合本工程特点,统筹考虑,科学安排;用先进的思想观念来统一全体参建职工的认识,不凭老经验、老方法办事,把创优目标全面贯彻到施工的每一个环节。
4、狠抓重点、难点工程
对施工中的重点、难点工程,始终放在突出位置狠抓不放,根据我单位类似工程的施工经验,充分考虑现场实际施工现状和特点,对可能出现的问题,进行提前预研,优化各
施工方案,择优选用,发挥我公司在施工方面的强劲优势,创出一流水平。
5、优化施工方案
根据本工程特点,对主导工程做多种方案的综合比选,确保方案的可靠、合理和科学性。
6、全过程监测、信息化施工
对各道工序进行全过程的跟踪监测,并及时反馈施工全过程的各类信息,以便更好地指导施工。
二、施工平面布置原则
1、全面兼顾原则
既要满足施工与管理需要,又要考虑施工质量、安全、进度和环保等多方面的要求。
2、少占地原则
在允许的施工用地范围内进行布置,尽量减少临时用地面积,避免对交通产生不利的影响,合理安排施工程序,分期分阶段进行施工。
3、有利于文明施工原则
施工布置整洁、有序,同时做好施工废水净化、排放工作、防尘、防噪工作,力争创建文明施工工地。
4、场地布置遵循“三防”原则
消除不安定因素,防火、防水、防盗设施齐全,布置合理。
5、技术经济合理化原则
现场平面既科学先进,又考虑到资金投入,不盲目扩大投资。
三、施工现场总平面布置
为保证工程顺利进行,确保施工现场的三通一平,我单位根据对现场实际条件的勘查情况和各部位的施工方法,按文明施工标准与要求设置临时设施,并符合有关部门的要求。
为了保持施工场区良好的环境形象和企业自身的良好形象,施工现场设围挡。
施工范围内挂标示牌,封闭管理。
1、施工便道
进场后清扫垃圾并与建设单位办理交接手续。
在新建路段单侧设置施工便道,考虑利用既有大车道作为施工便道使用。
场内施工便道的铺筑本着充分利用现有道路的原则进行布置,兼顾其它临建设施的位置及施工需要,施工中根据具体的情况进行调整。
我方将保证服从建设单位对交通的组织调度安排,对便道进行定期养护。
为了有利于施工过程中多个工作面能够同时进行工作,因此我方进场后,将场区内道路的土基部分先行施工,以利于场区内施工面的展开。
2、施工用电
根据施工现场总体布置及施工现场机械配备情况,综合考虑工期等因素,利用附近高压电缆作为工程的电力来源,
报请电力主管部门,用电缆线沿生产、生活区四周布置。
并负责维修内部供电设施,采取必要的保护措施遵守一切国家和宜宾市有关合理使用和安全用电的法规和规定,以确保现场工作人员的安全。
为保证施工的正常运行,在施工期间配置2台120KW作为备用电源。
3、施工用水
根据现场实际情况,施工给水采用市政给水管道供水,不足可采取打机井,现场设蓄水池,确保施工用水。
打井取水,水质需化验合格后,才能用于施工生产。
4、项目经理部及生活区布置
经现场勘察并考虑对各部位施工管理需要,拟在本工程附近的施工区内地势平坦处,设置本工程的项目经理部和生活区,内设项目经理室、甲方办公室、监理办公室、会议室等,生活区主要设置食堂、宿舍、澡堂、门卫、卫生间等设施,并按有关要求进行场地硬化和绿化。
5、临时生产设施布置
生产区布置:生产区设置电源箱、加工制作场地、材料堆放场地、机械修理场地、机械停放场地等,场地做硬化地坪处理,合理安排好生产设施。
施工作业范围内均使用彩钢板围挡进行封闭,一切施工作业均在围蔽内进行,同时在临近出入口处设置一个车辆冲洗平台,所有运输车辆在上路之前均清洗干净,保证施工期
内不对临近道路造成污染。
在施工场地内布置相应消防点和工地卫生间,以满足消防及文明施工的需要,所有施工场地内设施的布置均严格按照宜宾市关于安全、文明施工的管理规定执行。
6、临时通信
进场后与当地电信部门取得联系,在项目经理部安装程控电话、传真机,并能够接线上网,在公司与项目之间实行网络化管理。
各施工队之间及现场施工管理人员配备移动电话。
7、排水设施
在施工现场设连续畅通的排水设施和其它应急措施,并设置废水回收利用设施,按规定排入指定地点。
8、工地废料、垃圾及生活污水的处理设施
本工程拟在生产区和生活区设垃圾箱,收集生活、生产垃圾并用垃圾车运至指定地点。
在场地内设置沉淀池,场地污水经沉淀池沉淀处理后方能排入指定排水管道或沟渠内,沉淀池派人定期清理。
