管径/流速/流量对照表已知流量、管材，如何求管径？分两种情形：1、水源水压末定，根据合理流速V（或经济流速）确定管径d：d=√[4q/(πV)] (根据计算数值，靠近选取标准管径）2、已知管道长度及两端压差，确定管径流量q不但与管内径d有关，还与单位长度管道的压力降落（压力坡度）i有关, i=(P1-P2)/L.具体关系式可以推导如下：管道的压力坡度可用舍维列夫公式计算 i=0.0107V^2/d^1.3——（1）管道的流量 q=(πd^2/4)V ——（2）上二式消去流速V得： q = 7.59d^2.65√i (i 以kPa/m为单位）管径：d=0.4654q^0.3774/i^0.1887 (d 以m为单位）这就是已知管道的流量、压力坡度求管径的公式。
例：某管道长100m，管道起端压力P1=96kPa，末端压力P2=20kPa，要求管道过1.31 L/s的流量，试确定管径压力坡度 i=(P1-P2)/L=(96-20)/100=0.76kPa/m流量 q=1.31 L/s=0.00131 m^3/s管径d=0.4654q^0.3774/i^0.1887 =0.4654*0.00131^0.3774/0.76^0.1887= 0.0400m =400mm还可用海森威廉公式：i=105C^(-1.85)q ^1.85/d^4.87 ( i 单位为 kPa/m )钢管、铸铁管：C=100，i=0.02095q ^1.85/d^4.87 ，q =8.08d^2.63 i ^0.54铜管、不锈钢管：C=130，i=0.01289q ^1.85/d^4.87 ，q =10.51d^2.63 i ^0.54塑料管：C=140，i=0.01124q ^1.85/d^4.87 ，q =11.31d^2.63 i ^0.54C=150，i=0.009895q ^1.85/d^4.87 ，q =12.12d^2.63 i ^0.54。
(蒸汽)管道管径计算公式与管径温度压力流量对照选型表
2、流量=流速×（管道内径×管道内径×π÷4），管道内径=sqrt(353.68X流量、流速)，sqrt：开平方。
3、流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L每s或（`m^3`每h），用重量表示流量单位是kg每s或t每h。
76534
五、饱和蒸汽管道流量选型表：
饱和蒸汽管道流量选型表（流速30米/秒）（流量：公斤/小时）
压力BAR
管道口径（mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
300
0.35
14
31
55
85
123
219
342
492
875
1367
1969
3500
5468
7874
0.5
15
33
70455
101455
26
183
411
731
1142
1645
2924
4568
6578
11695
18273
26313
46778
73091
105251
27
189
426
757
1183
1704
3029
4733
6815
12116
18923
27262
48465
75727
109047
28
196
441
对照表之水泵管径流速流量

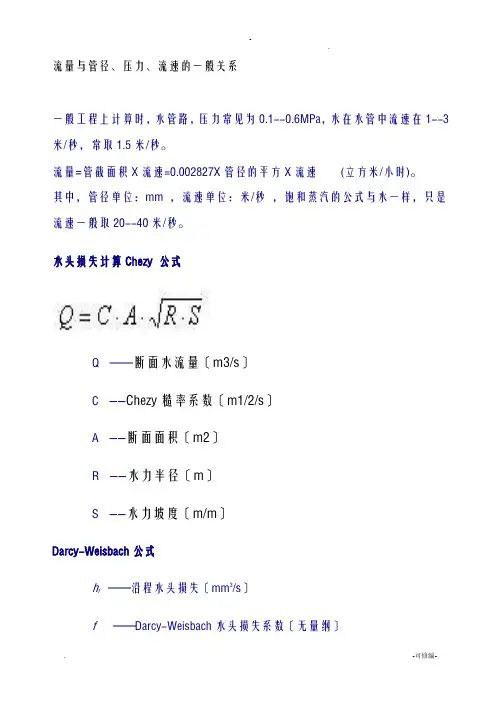

流量与管径、压力、流速的一般关系一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。
流量=管截面积X流速=0.002827X管径的平方X流速(立方米/小时)。
其中，管径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水一样，只是流速一般取20--40米/秒。
水头损失计算Chezy 公式Q——断面水流量〔m3/s〕C——Chezy糙率系数〔m1/2/s〕A——断面面积〔m2〕R——水力半径〔m〕S——水力坡度〔m/m〕Darcy-Weisbach公式h f——沿程水头损失〔mm3/s〕f ——Darcy-Weisbach水头损失系数〔无量纲〕l——管道长度〔m〕d——管道径〔mm〕v ——管道流速〔m/s〕g ——重力加速度〔m/s2〕水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压平安的条件下，通过水力计算优化设计方案，选择适宜的管材和确经济管径。
输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。
1.1 管道常用沿程水头损失计算公式及适用条件管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。
输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。
紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。
管道沿程水头损失计算公式都有适用围和条件，一般都以水流阻力特征区划分。
水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。
沿程水头损失水力计算公式和摩阻系数表1阻力特征适用条件水力公式、摩阻系数符号意义区水力光滑区>10雷诺数h：管道沿程水头损失v：平均流速d：管道径γ：水的运动粘滞系数λ：沿程摩阻系数Δ：管道当量粗糙度q：管道流量Ch：海曾-威廉系数C：才系数R：水力半径n：粗糙系数i：水力坡降l：管道计算长度紊流过渡区10<<500〔1〕〔2〕紊流粗糙区>500达西公式是管道沿程水力计算根本公式，是一个半理论半经历的计算通式，它适用于流态的不同区间，其中摩阻系数λ可采用柯列布鲁克公式计算，克列布鲁克公式考虑的因素多，适用围广泛，被认为紊流区λ的综合计算公式。
