塑壳式断路器
塑壳式断路器介绍
塑壳式断路器介绍塑壳式断路器的外壳通常采用塑料材料制成,具有良好的绝缘性能和耐腐蚀性能,能够有效地防止电弧的扩散。
在外壳上还会安装显示窗口和动作指示,用于显示断路器的运行状态和故障信息,方便运维人员进行检查和维护。
此外,塑壳式断路器还具有紧急断电开关,当发生电力事故时,可以迅速切断电路,保证人身安全。
塑壳式断路器的断路器本体是决定其断电能力和运行特性的关键部件。
一般来说,其断电能力和额定电流相关,常见的额定电流有10A、16A、32A等,依据实际需要进行选择和安装。
断路器本体内部通常包含电弧消耗器、双触点结构和电路保护装置等。
电弧消耗器用于有效地限制和消除电弧,并防止电器设备受到过大的电流冲击。
双触点结构能够确保断路器的稳定接触和可靠断开。
电路保护装置则具有过载保护、短路保护以及漏电保护等功能,一旦电流异常,会迅速切断电路以达到保护的目的。
塑壳式断路器的电动机构主要用于控制断路器的开关动作。
它采用电磁力原理,通过控制电磁铁的吸合和松开,来控制断路器的闭合和断开。
电动机构的操作可以通过手动或自动方式进行,手动操作适用于紧急情况下或无电源供应的环境,而自动操作一般通过电子设备或传感器进行,可以实现自动检测和断路器的控制。
电动机构还可以配备过载保护和短路保护装置,以提高断路器的安全性和可靠性。
触发装置是塑壳式断路器的另一个重要组成部分,它用于控制断路器的动作和切断电流。
触发装置通常由电流传感器、电流变送器和断路器控制单元等多个组件组成。
电流传感器用于检测电路中的电流情况,将电流信号转换为电压信号。
电流变送器则将电压信号转换为控制信号,并通过断路器控制单元发送给断路器,以实现断路器的开关动作。
触发装置具有高灵敏度、精确度和可靠性的特点,能够快速检测到异常情况并及时触发断路器的动作。
塑壳式断路器的工作原理是利用电磁原理和触发装置的功能,当电路中发生过载或短路时,触发装置能够检测到异常的电流,然后通过断路器控制单元发送命令,驱动电动机构使断路器迅速切断电流。
塑壳式断路器工作原理
塑壳式断路器工作原理
塑壳式断路器是一种常见的电力保护装置,用于保护电路免受电流过载和短路等故障的损害。
其工作原理是基于热保护和电磁保护机制。
热保护机制是指在电流过载时,塑壳式断路器内部的热元件(通常是双金属片)会受热使得两片金属片产生弯曲,从而通过机械连接触发断路器弹簧将触点打开,切断电路。
当发生短路时,电流瞬时增大,会使得热元件短时间内产生很高的温度,导致断路器瞬时断开,实现短路保护。
电磁保护机制是指塑壳式断路器内部设置有电磁线圈,当电路发生短路时会形成一个高强磁场,磁场将电磁线圈中的铁芯磁化,使得线圈内激励电流增大,通过触点释放出来,引起分路器的弹簧张力下降以及触点的弹开,切断电路。
通过这两种保护机制的组合,塑壳式断路器能够及时、可靠地切断电路,保护电路和设备的安全运行。
其外壳通常采用塑料材料制成,具有良好的绝缘性能和机械强度,以保证断路器的稳定工作。
塑壳式低压断路器工作原理
塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电气保护设备,它的工作原理可以简单概括为通过热释放器和电磁释放器来实现对电路的保护和控制。
下面将从断路器的结构和工作原理两个方面来详细介绍塑壳式低压断路器的工作原理。
一、塑壳式低压断路器的结构塑壳式低压断路器通常由外壳、触点、电磁释放器、热释放器、电弧熄灭装置等部分组成。
1. 外壳:塑壳式低压断路器的外壳通常采用高强度的塑料材料制成,具有良好的绝缘性能和耐热性能,能够确保电路的安全运行。
2. 触点:塑壳式低压断路器的触点负责连接和断开电路,通常由铜制成,具有良好的导电性能和耐磨性能。
3. 电磁释放器:电磁释放器是塑壳式低压断路器的主要保护装置,它能够检测电路中的过载电流和短路电流,当电流超过额定值时,电磁释放器会迅速使触点分离,从而切断电路。
4. 热释放器:热释放器是塑壳式低压断路器的辅助保护装置,它能够检测电路中的过载电流,当电流超过额定值时,热释放器会通过热响应元件感应到电流的升高,从而使触点分离,切断电路。
5. 电弧熄灭装置:电弧熄灭装置是塑壳式低压断路器的重要组成部分,它能够在触点分离的同时,迅速将电弧熄灭,防止电弧对周围环境造成危害。
二、塑壳式低压断路器的工作原理塑壳式低压断路器的工作原理可以分为过载保护和短路保护两个方面。
1. 过载保护:当电路中的电流超过额定值时,热释放器会通过热响应元件感应到电流的升高,从而使触点分离,切断电路。
这样可以防止电路因过载电流而造成损坏或发生火灾等危险情况。
2. 短路保护:当电路发生短路时,电磁释放器会迅速使触点分离,切断电路。
短路是指电路中两个或多个导体之间发生直接的接触,导致电流瞬间增大。
通过及时切断电路,可以保护电器设备和电路不受损坏。
塑壳式低压断路器的工作原理是通过热释放器和电磁释放器的协同作用来实现对电路的保护和控制。
当电路中的电流超过额定值时,热释放器会感应到电流的升高,并使触点分离,切断电路。
塑壳式断路器介绍
断路器长期允许承受的最 大工作电压,应与电网电 压相匹配。
断路器在短路条件下能够 承受的最大短路电流值, 反映断路器的抗短路能力 。
断路器在规定的条件下能 够分断的最大短路电流值 ,是评价断路器性能的重 要指标。
断路器从接收到过载或短 路信号到触头分离所需的 时间,对于保护设备和人 身安全具有重要意义。
03
选型与应用场景分析
选型依据及注意事项
01
02
03
04
额定电流
根据电路负载电流选择合适的 额定电流,确保断路器能够正
常工作。
短路容量根据系统短路容量选择 Nhomakorabea路器 的分断能力,保证在发生短路 时能够可靠切断故障电流。
额定电压
根据系统电压等级选择相应的 额定电压,确保断路器能够承
受系统电压。
使用环境
产品的技术含量和附加值,以应对市场竞争的压力。
02
行业标准挑战
行业标准的不断提高将对塑壳式断路器企业提出更高的要求,企业需要
加强技术研发和品质管理,确保产品符合行业标准。
03
市场需求机遇
随着电力行业的快速发展和新能源市场的不断扩大,塑壳式断路器市场
需求将继续保持增长态势,为企业提供了广阔的市场空间和发展机遇。
塑壳式断路器介 绍
汇报人:XX
目录
• 断路器基本概念与原理 • 塑壳式断路器主要类型及参数 • 选型与应用场景分析 • 安装、使用与维护保养方法 • 故障诊断与排除技巧分享 • 市场发展趋势及前景展望
01
断路器基本概念与原理
断路器定义及作用
01
断路器是一种用于在电路中自动 接通、分断或切换电流的电器设 备。
02
其主要作用是在电路发生过载、 短路等异常情况时,自动切断电 流,保护电路和设备免受损坏。
塑料外壳式断路器额定电流如何设定?
塑料外壳式断路器额定电流如何设定?厂家塑料外壳式断路器(简称塑壳式)型号标注与万能式断路器相差不大,型号中包含壳架等级、分段能力、脱扣器类型、脱扣器额定电流、极数、安装方式等。
表3塑壳断路器过电流脱扣器的电流整定值与万能式断路器相同,壳架式断路器的壳架等级是断路器尺寸的表征,一个壳架等级含多个额定电流,对于可调型脱扣器,脱扣器过载长延时整定电流≤断路器额定电流≤壳架电流。
对于不可调型脱扣器,脱扣器过载长延时整定电流=断路器额定电流≤壳架电流。
万能式断路器的过电流脱扣器均为电子式,其整定值可调。
而塑壳式断路器的过电流脱扣器有单磁式、热磁式、电子式,其整定值可调或不可调——电子式均可调,热磁式有热磁均可调型、热可调磁不可调型、热磁均不可调型,单磁式有单磁可调型及单磁不可调型。
不同厂家或同一厂家的不同产品都有不同,具体见各厂家样本。
应用举例一台三相380V,30kW的设备,其额定电流为=57A,计算短路电流为37kA,设计者选择断路器型号为NSX100NTM63A,过载长延时整定电流==63A。
设备到货后,设备功率为35kW,其额定电流为=67A,虽设计阶段选择了热磁可调型断路器,但因为脱扣器过载长延时整定电流=断路器额定电流,无法调到更高,故仍无法满足使用需求,只得更换断路器脱扣器或整个断路器(和过电流脱扣器安装方式有关,如为固定安装式,则需更换整个断路器;如为模块化安装式,只需更换脱扣器)。
如设计阶段选择断路器型号为NSX100NTM80A,过载长延时整定电流=0.8=63A。
设备到货后,通过调节旋钮重新设定保护电流值,即过载长延时整定电流==80A即可满足要求,避免因设备到货实际电流增大而更换脱扣器,此为可调型脱扣器的优势。
如选择不可调型脱扣器,则不存在以上所说的调整过程,遇实际额定电流与设计时额定电流不符的情况时,需更换断路器。
2.2.3设计者应注意的问题设计者对塑壳式断路器过电流脱扣器整定电流的通常不标注,原因很多,主要有以下几点:1)低压配电系统中使用塑壳式断路器非常多,逐个标注不现实。

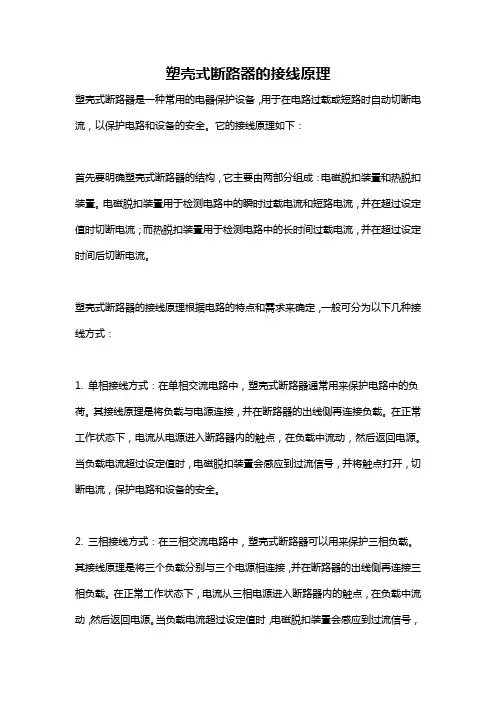

塑壳式断路器的接线原理
塑壳式断路器的接线原理塑壳式断路器是一种常用的电器保护设备,用于在电路过载或短路时自动切断电流,以保护电路和设备的安全。
它的接线原理如下:首先要明确塑壳式断路器的结构,它主要由两部分组成:电磁脱扣装置和热脱扣装置。
电磁脱扣装置用于检测电路中的瞬时过载电流和短路电流,并在超过设定值时切断电流;而热脱扣装置用于检测电路中的长时间过载电流,并在超过设定时间后切断电流。
塑壳式断路器的接线原理根据电路的特点和需求来确定,一般可分为以下几种接线方式:1. 单相接线方式:在单相交流电路中,塑壳式断路器通常用来保护电路中的负荷。
其接线原理是将负载与电源连接,并在断路器的出线侧再连接负载。
在正常工作状态下,电流从电源进入断路器内的触点,在负载中流动,然后返回电源。
当负载电流超过设定值时,电磁脱扣装置会感应到过流信号,并将触点打开,切断电流,保护电路和设备的安全。
2. 三相接线方式:在三相交流电路中,塑壳式断路器可以用来保护三相负载。
其接线原理是将三个负载分别与三个电源相连接,并在断路器的出线侧再连接三相负载。
在正常工作状态下,电流从三相电源进入断路器内的触点,在负载中流动,然后返回电源。
当负载电流超过设定值时,电磁脱扣装置会感应到过流信号,并将触点打开,切断电流,保护电路和设备的安全。
除了以上两种接线方式外,塑壳式断路器还可以根据需要进行并联接线或分段接线。
并联接线方式适用于需要更大额定电流的电路,它可以将多个塑壳式断路器并联连接,以实现电流的叠加。
分段接线方式适用于需要分段保护的电路,它可以根据电路的不同部分,通过连接多个塑壳式断路器,实现对不同部分的独立保护。
总结起来,塑壳式断路器的接线原理是根据电路的特点和需求来确定的。
通过合理的接线方式,可以实现对电路中负荷的保护,确保电路和设备的安全运行。
同时,接线时还要注意选择适当的额定电流和短路容量,以及正确连接电源和负载,以确保断路器的正常工作和可靠保护。
塑壳式断路器介绍
额定冲击耐压Uimp:断路器在规定测试条件下可耐受的冲击电压峰值
。设备在特定的参考间隙条件下可承受的(不会出现故障)具有规定形状和 极性的脉冲电压峰值(个人理解是动静触头在分段情况下所能承受的电压瞬 态值)。
额定工作电压 Ue:设备长期工作的标准电压。
三、塑壳断路器铭牌名词解释
二、塑壳断路器工作原理
●分励脱扣器(可选附件) ◆分励脱扣器用于远距离控制断路器分闸。 ◆当电源电压等于额定控制电源电压Ue的 70%~110%之间的任一电压时(有的也用 DC24V),则断路就能可靠分闸
K为断路器合位 常闭辅助触点
二、塑壳断路器工作原理
●欠电压脱扣器(可选附件) ◆用于线路或者电源设备欠电压保护用。 ◆长期带电工作,串接常闭按钮可实现分 励脱扣器功能,动作电压为额定电压的 30%-70%。
按短路工作条件选择 短时耐受电流 短路分断能力
按使用环境条件选择 多尘环境 腐蚀环境 高原地区 热带地区 特殊场所
四、塑壳断路器的选用
选型(一般选用原则)
1)断路器的额定工作电压≥线路额定电压。 2)断路器的额定电流≥线路负载电流。 3)断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效 值计算)。 4)线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。 5)断路器的欠电压脱扣器额定电压=线路额定电压。 6)断路器分励脱扣器额定电压=控制电源电压。 7)电动传动机的额定工作电压=控制电源电压。 8)校核断路器允许的接线方向。有些型号断路器只允许上进线,有些型号 允许上进线或下进线。
四级断路器的应用
A型和D型适用于三相负载不平衡的情况,且负载中有大量电子设 备,谐波成分很大,导致N线的电流等于或大于相线电流,N 线过载而无法借助于三个相线的过电流脱扣器的动作来切断 过载故障的情况;
塑壳断路器的灭弧能力分析及应用
塑壳断路器的灭弧能力分析及应用摘要:塑壳断路器在高低压配电装置中起到了关键功能。
在高低压配电装置发生故障后,可通过塑壳断路器实现故障消除,从而大大提高了配电系统的电力可靠性与安全性。
同时,在具体使用时,也必须明智地选用塑壳断路器的类型,例如需要考虑塑壳断路器的灭弧能力以及最大输送电压能力等。
因此,本章主要介绍了塑壳断路器的基本理论,并阐述了塑壳断路器的灭弧功能、灭弧装置的基本构造,以及剩余电流断路器的具体使用。
关键词:塑壳式断路器;灭弧能力;分析前言:塑壳断路器属于低压断路器,是配电系统的重要组成部分。
塑壳断路器的产品外壳绝缘材料为塑料,一般用于配电使用,不需要频繁开关分合闸。
当故障电流达到塑壳断路器的动作电流时,能切断电路,当电路或设备出现过载、短路或欠压时,能保护电源电路和设备不受损坏。
目前,塑壳断路器正向大电流、高脱扣方向发展。
塑壳断路器是低压工业电气设备中的重要产品之一,增加和改善它们的性能可以更好地保护线路、电气设备和工作人员的安全,有助于减少触电伤害、设备损坏、线路烧毁的发生。
在配电系统的实际应用中,往往是对塑壳断路器灭弧技术的综合研究与使用,以及塑壳断路器类型的选用,因此,本章中详细分析了塑壳断路器在实践中的具体运用。
一、塑壳断路器的有关概念塑壳断路器不同于传统高压断路器的框架断路器,一般采取长延时保护和短瞬时保护两种形式。
当配电网系统发生过载或故障的状态时,塑壳断路器就能及时分闸保护,保证了配电网的安全工作状态。
在配电系统过载时,塑壳断路器也有长延时保护功能,即在系统过载时,随着配电网的电压增加,在火电机组的加热动作系统的电路中断路器也会增加,同时对加热元件周围所实施的双重加热,并由此引起了片面的弯曲。
塑壳断路器结构启动触点装置以绕过供电装置中的过载触点,另外,在供电系统中出现短路后,塑壳断路器的瞬时保护能迅速解锁,断开触头系统,达到保护配电系统的目的。
由于在发生短路故障时必须中断大电流,因此许多塑壳断路器采取了适当的措施来抑制电弧,随着生产技术水平的发展,塑壳断路器的实际使用效能日益增强和改善。
BM5塑料外壳式断路器使用说明书
BM5塑料外壳式断路器使用说明书1、适用范围BM5系列塑料外壳式断路器(以下简称断路器),适用于交流50/60Hz,额定绝缘电压AC1000V,额定工作电压AC400V/AC690V,额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。
断路器具有过载长延时、短路瞬时保护功能。
断路器按照其额定短路分断能力,分为L型(标准分断)、M型(较高分断型)、H型(高分断型)、S型(超高分段型)四种。
该断路器具有模块化、体积小、分断能力高、飞弧短、可靠性高、环保性好、功能全面等优点。
断路器可垂直安装(即竖装),亦可水平安装(即横装)。
断路器具有隔离功能,其相应符号:“ ”。
本断路器产品执行下列标准:IEC 60947-1 及 GB/T 14048.1 总则;IEC 60947-2 及 GB/T 14048.2 低压断路器;IEC 60947-4-1 及 GB/T 14048.4 接触器和电动机启动器;IEC 60947-5-1 及 GB/T 14048.5 机电式控制电路电器 。
2、型号及含义B M5-N极型式ABCD (注④)用途代号 (注③)脱扣方式及附件代号极数操作方式 (注②)额定短路分断能力级别 (注①)壳架等级电流设计序号塑料外壳式断路器北京北元电器有限公司注:① 按短路分断能力分L型(标准分断型)、M型(较高分断型)、H型(高分断型)。
② 手柄直接操作无代号:电动操作用“P”表示,转动手柄手“Z”表示。
③ 配电保护无代号,电动机保护用“2”表示。
④ 按产品极数分三极、四极。
四极产品中性极(N极)的型式分四种。
A型:N极不安装过电流脱口器,且N极始终接通,不与其它三极一起分合。
B型:N极不安装过电流脱口器,且N极与其它三极一起分合。
C型:N极安装过电流脱口器,且N极与其它三极一起分合。
D型:N极安装过电流脱口器,且N极始终接通,不与其它三极一起分合。
3、正常工作条件周围空气温度:正常使用周围空气温度不超过40℃,且24h内平均温度不超过35℃,周围空气温度下限值-5℃。
塑壳式断路器技术档案
塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上,再由外壳连接起来的电动机。
该断路器的熔断电流大、灭弧范围广;其操作机构简单,动作可靠,且可靠性高。
塑壳式断路器主要是用来保护低压电器设备,切断电路中的过载和短路电流的,从而保证电气设备以及线路中正常供电。
在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。
为了使灭弧室体积减小、体积缩小和节省空间,从而提高了断路器工作时的可靠性和灵活性。
它一般采用耐高压的热继电器作为灭弧机构。
由于其具有较大的操作电流和脱扣量,使其应用范围更为广泛。
•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。
手动式断路器常在低压侧设置手动操作机构,在电力系统中,断路器常为固定位置。
电真空式断路器在高压侧设置电真空机构,使其有较大的脱扣电流和脱扣时间可供选择。
根据断路器不同的工作状态,可分为:保护型断路器以及操作型断路器两大类结构。
保护型断路器由于其采用了耐高温材料,一般适用于120℃~150℃温度区间。
(200℃)内。
操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。
自动触发类型断路器多采用分合状态,手动/定时类型的主要结构形式为:分断头、整合头和脱扣头。
而手动/定时型断路器分合时无分弧机构和自保装置,但在动作时灭弧电流大、脱扣速度快,故适合于有较高可靠性要求的低压配电系统使用。
••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式,可分为手动分合式断路器、电电式断路器和机械式断路器。
按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。
这三种类型开关装置又可分成两大类:一类是手动分合型的开关装置;另一类是电电式的开关装置。
根据灭弧原理可分为:电弧灭弧室两种类型。
按灭弧室内介质可分为:空气(水)、惰性气体(二氧化碳)和水(水)5大类。
按灭弧室内介质又分为:空气、惰性气体、水、惰性气体(氨)4种;按灭弧室形式又可分为空气式、液氧式和真空式等4种;按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室(无触点)灭弧装置以及空气式、气液式等3种方式。
塑壳断路器脱扣原理
塑壳断路器脱扣原理摘要:1.塑壳断路器简介2.塑壳断路器的工作原理3.塑壳断路器的应用领域4.塑壳断路器的优缺点5.塑壳断路器的选购与使用注意事项正文:一、塑壳断路器简介塑壳断路器,又称装置式断路器,是一种将触头、灭弧室、脱扣器和操作机构等部件密封于塑料外壳中的断路器。
它的辅助触点、欠电压脱扣器以及分励脱扣器等多采用模块化设计。
由于结构紧凑,塑壳断路器基本无法检修。
它主要适用于支路保护,过电流脱扣器有热磁式和电子式两种。
二、塑壳断路器的工作原理塑壳断路器的工作原理主要包括以下几点:1.当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
2.当电路过载时,热脱扣器的热元件发热使双金属片上弯曲,推动自由脱扣机构动作,主触点断开主电路。
3.当电路欠电压时,欠电压脱扣器的衔铁释放,也使自由脱扣机构动作,主触点断开主电路。
4.当按下分励脱扣按钮时,分励脱扣器衔铁吸合,使自由脱扣机构动作,主触点断开主电路。
三、塑壳断路器的应用领域塑壳断路器广泛应用于工业、建筑、电力等领域,主要用于支路保护,防止电路过载、短路等故障。
四、塑壳断路器的优缺点优点:1.结构紧凑,体积小,便于安装。
2.防护性能好,适用于各种环境。
3.功能多样,可根据需求选择不同类型的脱扣器。
缺点:1.基本无法检修,一旦损坏需更换整个设备。
2.价格相对较高。
五、塑壳断路器的选购与使用注意事项1.选购时应根据实际需求选择合适的断路器类型和规格。
2.使用前需确保塑壳断路器的工作条件符合电路要求。
3.注意定期检查和维护,确保其正常工作。
4.在使用过程中,遵循操作规程,避免误操作。
总之,塑壳断路器作为一种常见的保护设备,在电路系统中具有重要作用。
漏电及塑壳外壳式断路器常见故障及排除方法
漏电及塑壳外壳式断路器常见故障及排除方法一、漏电断路器的常见故障及排除方法:1.漏电断路器跳闸问题:当电路中出现漏电时,漏电断路器会自动跳闸保护电路。
如果漏电断路器频繁跳闸,可能有以下几种原因:a.线路中存在漏电问题:检查线路中是否有漏电的现象,修复漏电点。
b.漏电断路器故障:如果排除了线路中的漏电问题,而断路器仍然频繁跳闸,可能是断路器本身出现故障,需要更换断路器。
c.过载问题:如果电路中负载过大,可能导致漏电断路器频繁跳闸,此时应考虑增加电路负载能力或者分配电路负载。
2.漏电断路器无法复位问题:有时候漏电断路器无法复位,可能是以下几种原因:a.漏电断路器机械故障:检查断路器是否受到外力损坏或者内部零部件损坏。
如果是机械故障,应更换断路器。
b.电路短路问题:如果电路中存在短路现象,漏电断路器可能会处于工作状态,无法复位。
此时需要检修电路中的短路问题,修复后即可复位。
c.断路器电源故障:如果断路器供电故障,例如供电电压不稳定或者供电电路断开,也会导致断路器无法复位。
在这种情况下,需要检查供电电压和电路,并修复相关问题。
二、塑壳外壳式断路器的常见故障及排除方法:1.断路器无法切断电流问题:有些时候,塑壳外壳式断路器可能无法正常切断电流a.触点氧化:如果断路器内部的触点出现氧化问题,会导致断路器无法切断电流。
此时可以使用电子清洗剂清洗触点,或者更换触点。
b.过载问题:如果断路器承载电流超过了其额定电流,也会导致断路器无法切断电流。
此时可以考虑增加断路器额定电流或者分配电路负载。
c.外界干扰:如果断路器受到外界干扰,例如电弧、电磁场等,可能会导致其无法正常切断电流。
此时可以采取屏蔽措施,减少外界干扰。
2.断路器跳闸问题:塑壳外壳式断路器跳闸问题与漏电断路器类似,可能是漏电、过载或者短路等原因导致。
解决方法也与漏电断路器相同,需要检查电路中的问题,并进行相应的维修或更换。
总之,漏电及塑壳外壳式断路器是保护电路安全的重要设备。
塑壳式断路器介绍
塑壳式断路器介绍塑壳式断路器,又称为塑壳断路器,是一种常见的电气设备保护装置。
它主要用于保护电源系统免遭过载和短路的损害,同时也可用于对电路进行隔离和切换操作。
塑壳式断路器具有结构简单、安装方便、使用可靠等特点,广泛应用于工业、商业和民用领域。
塑壳式断路器的外壳通常采用绝缘塑料材料制成,以实现对电气设备的保护和隔离。
外壳能够有效防止外部环境因素对断路器的影响,如湿气、尘土、化学物质等。
该外壳使得断路器能够长期在恶劣环境下运行,提高了设备的可靠性和耐久性。
塑壳式断路器的主要构造包括外壳、操作机构、弧室和电气连接。
外壳为塑料制成,内设有操作机构,可以通过手动或自动方式进行操作。
操作机构是控制断路器的开合动作的核心部分,一般由弹簧机构、触发机构和位移机构组成。
弧室是用来吸收电弧能量并保持弧长度的稳定,从而防止电弧蔓延和对设备产生不良影响。
电气连接则用于连接断路器与外部电路,通常使用导电材料制成,以保证电流的顺利通过。
塑壳式断路器的工作原理基于电动原理和热电原理。
当电路发生过载或短路时,电路中的电流会急剧增大,超过了断路器的额定电流。
此时,断路器会通过触发机构自动感知电流的异常,并迅速切断电路,阻止电流的继续流动。
在切断电路的同时,断路器内部的弧室会吸收电弧生成的能量,并使其迅速熄灭,以防止弧电压和热量对引线和电路产生损害。
当故障排除后,可以通过操作机构重新闭合断路器,使电流恢复正常。
塑壳式断路器具有许多优点。
首先,它具有结构简单、体积小、重量轻的特点,适用于各种空间要求。
其次,它的操作灵活方便,可以手动或自动控制,适应不同的应用场景。
此外,塑壳式断路器具有额定电流范围广、断开容量大、可靠性高等特点,保证了电气设备的安全运行。
最后,塑壳式断路器的成本相对较低,使用寿命较长,易于维护和更换。
总之,塑壳式断路器是一种普遍应用的电气设备保护装置。
它以其结构简单、安装方便、使用可靠等特点,有效保护电源系统免受过载和短路的损害,同时也可以隔离和切换电路。
塑壳式断路器所有型号及含义【解析】
塑壳式断路器是有漏电保护功能的,分为热磁式与电子式两种,相比而言电子式断路器具有体积小、精度高、灵敏度高的优点,但是其抗干扰能力比较差。
接下来,我们就一起来了解一下塑壳式断路器所有型号含义,塑壳式断路器和漏电保护器区别以及塑壳式断路器有漏电保护功能吗的相关内容,希望可以帮助到大家。
一、塑壳式断路器所有型号含义1、塑壳式断路器的型号是3300、3310、3320。
第一个3表示的是3P开关,如果是4则表示4P开关;第二个3表示热磁式脱扣器,如果是2就表示是电子脱扣器,1表示没有脱扣器。
塑壳式断路器2、塑壳式断路器中的第三个0表示无附件,1表示分励脱扣器AC400V,2表示AC230V,3表示DC220V,4表示DC110V,5表示DC24V,6表示欠压脱扣器AC400V,7表示欠压脱扣器AC230V/DC220V。
3、塑壳式断路器第四个0表示无附件,如果是1就表示报警触头,2表示辅助触头,3表示双辅助触头,4表示辅助加报警。
型号额定电流(A)外形尺寸(W×L×H)3极NM1-63S 6、10、16、20、25、 32、40、50、63 76×135×90 NM1-63H 76×135×100 NM1-100S 16、20、25、32、40、 50、63、80、100 90×155×84 NM1-100H 90×155×103 NM1-100R NM1-225S 100、125、160、180、200、225105×165×110 NM1-225H 105×165×127NM1-225R NM1-400S 225、250、315、350、400 150×257×162NM1-400H NM1-400R NM1-630S 400、500、630 182×270.5×164.5NM1-630H NM1-630R NM1-800H 630、700、800 210×280×168 NM1-800R NM1-1250H700、800、1000、1250210×406×202型号额定电流(A)外形尺寸(W×L×H)3极NM6-125S 10、12.5、16、20、25、32、40、50、63、80、100、125 78×120×68 NM6-125H NM6-125R 78×130×80 NM6-160S 12.5、16、20、25、32、40、50、63、80、100、125、160 90×120×68 NM6-160H NM6-160R 90×130×80 NM6-250S 100、125、160、180、200、225、250 105×170×103NM6-250H NM6-250R NM6-400S 200、225、250、315、350、400140×254×103NM6-400H NM6-400R NM6-630S 400、500、630 210×268×102NM6-630H NM6-630R NM6-800S 400、500、630、700、800 210×268×102NM6-800H NM6-800R NM6-1250S 630、700、800、1000、1250210×406×142.5NM6-1250H NM6-1250R NM6-1600S 800、1000、1250、1600210×406×142.5NM6-1600H NM6-1600R型号额定电流(A)外形尺寸(W×L×H)3极NM6S-250S 40、63、100、160、200、250105×210×103NM6S-250H NM6S-250R NM6S-400S 250、315、350、400 140×254×103 NM6S-400H NM6S-400R NM6S-630S 400、500、630 210×268×102NM6S-630H NM6S-630R NM6S-800S 500、630、700、800 210×268×102 NM6S-800H NM6S-800R NM6S-1250S 630、700、800、1000、1250210×406×142.5NM6S-1250H NM6S-1250R NM6S-1600S 800、1000、1250、1600 210×406×142.5NM6S-1600H NM6S-1600R型号额定电流(A)外形尺寸(W×L×H)3极NM8-100S 16、20、25、32、40、50、63、80、10090×140×79NM8-100H NM8-100R NM8-250S 100、125、160、180 200、225、250 105×157×88 NM8-250H NM8-250R NM8-630S 250、315、350、400、500 140×255×113NM8-630H NM8-630R NM8-1250S 630、700、800、1000、1250210×370×196NM8-1250H NM8-1250R型号额定电流(A)外形尺寸(W×L×H)3极NM8S-100S 40、50、63、80、100105×157×88NM8S-100H NM8S-100R NM8S-250S 100、125、160、180 200、225、250 105×157×88 NM8S-250H NM8S-250R NM8S-630S 250、315、350、400、500、630 140×255×113NM8S-630H NM8S-630R NM8S-1250S 630、700、800、1000、1250210×370×196NM8S-1250H NM8S-1250R型号额定电流(A)外形尺寸(W×L×H)3极NM10-100S 15、20、25、30、 40、 50、60、80、100 110×155×107NM10-100H NM10-100R NM10-250S 100、120、140、150、170、200、250 156×278×145NM10-250H NM10-250R NM10-600S 200、250、300、400、500、600212×339×152NM10-600H NM10-600R。
塑壳式低压断路器工作原理
塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电力设备,用于保护电路免受过载和短路等故障的影响,确保电力系统的安全运行。
它的工作原理基于电磁原理和热效应原理,通过自动检测电流大小和温度变化来实现对电路的保护。
塑壳式低压断路器通常由外壳、触头、弹簧、电磁线圈、熔丝和热释放器等部件组成。
当电路中的电流超过设定值时,断路器会自动打开,切断电路,以防止电流过大造成设备损坏或火灾等危险。
以下将详细介绍塑壳式低压断路器的工作原理。
1. 电磁原理:塑壳式低压断路器中的电磁线圈起着重要作用。
当电路中的电流超过额定值时,电流通过电磁线圈产生的磁场会使得电磁线圈中的铁芯受力,使得触头打开,切断电路。
这是一种基于电磁感应原理的保护机制。
2. 热效应原理:塑壳式低压断路器中的热释放器起到了热保护的作用。
当电路中的电流长时间超过额定值时,热释放器会感应到电路中的过热情况,热释放器内部的热敏元件会被电流加热,当温度升高到一定程度时,热释放器会自动触发,使触头打开,切断电路。
这是一种基于热效应原理的保护机制。
综合考虑电磁原理和热效应原理,塑壳式低压断路器能够有效地对电路进行保护。
当电路中的电流超过额定值或温度过高时,断路器会自动切断电路,以保护电器设备和人身安全。
塑壳式低压断路器的工作原理可以通过以下步骤进行详细描述:1. 断路器处于正常工作状态时,电流正常通过触头和导电材料。
触头通过弹簧压紧,保证电路的稳定通断。
2. 当电路中的电流超过额定值时,电磁线圈中产生的磁场会使得触头受力,触头弹簧无法保持压紧状态,触头自动打开,切断电路。
3. 如果电路中的电流仍然过大,热释放器开始发挥作用。
热释放器中的热敏元件在电流加热的作用下,温度升高。
当温度升高到一定程度时,热释放器会自动触发,使触头打开,切断电路。
4. 一旦断路器打开,电路中的电流会中断,防止电流过大造成设备受损或火灾等危险。
同时,断路器的外壳也能保护人身安全,防止触电事故的发生。
塑壳断路器分几种规格-
塑壳断路器分几种规格?
断路器主要品种有:塑壳断路器、塑料外壳式断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器主要品种有:塑壳断路器、塑料外壳式断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器、照明配电箱、双电源自动切换装置、智能型万能式断路器。
塑壳断路器有10型M1型DZ15\DZ20型还有DZ15LE DZ20LE DZ18。
塑壳断路器能够在电流超过跳脱设定后自动切断电流。
塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为:热磁脱扣与电子脱扣器。
常用的,额定电流共有以下几种15 25 30 40 50 60 75 80 100 125 160 200 225 250 315 350 400 500 630 A。
塑壳断路器,在电路中作接通、分断和承载额定工作电流,并能在负载发生过载、短路、欠压的状况下进行牢靠的断路爱护。
断路器的动、静触头及触杆设计成平行状,利用短路产生的电动斥力使动、静触头断开,分断力量高,限流特性强。
塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属部分。
塑壳断路器通常含有热磁跳脱单元,而大型号的塑壳断路器会配备固态跳脱传感器。
其脱扣单元分为:热磁脱扣与电子脱
扣器。
塑壳断路器有10型,M1型,DZ15\DZ20型,还有DZ15LE,DZ20LE,
DZ18、等,塑壳断路器每个厂家表示型号都不一样。
以上就是关于塑壳断路器型号方面的一些共享。
塑壳断路器的介绍及工作原理
塑壳断路器的介绍及工作原理
塑壳断路器也被称为装置式断路器,可以在电流超过跳脱设定后自动切断电流,用来接通和切断负载电路,还可以切断故障电路,保护电动机,防止整个事故扩大,保证安全的运行。
塑壳指的是用塑料绝缘体来作为装置的外壳,用来隔离导体之间以及接地金属的部分。
注意一定要选择塑壳质量比较好的,宜电商城就比较好,否则质量没有保障。
塑壳断路器一般是由操作机构、灭弧系统、触头系统、脱扣器、外壳等构成。
在短路的时候,大电流(一般10-20倍)产生的磁场克服反力弹簧,脱扣器可以直接拉动操作机构动作,开关跳闸,当过载的时候,电流会变大,这个时候发热量会家具,双金属片变形到一定程度推动机构动作(这个时候电流越大,动作时间就越短)。
现在有一些电子型的,采用互感器采集各个相电流的大小,和设定值比较,当电流异常的时候微处理器会发出信息,使电子脱扣器带动整个操作系统动作。
其实塑壳断路器的工作原理和小型断路器是差不多的,首先是过流保护原理,断路器热元件(双金属片)在受热后向一侧物理弯曲牵引机械部分使其断开动静触的接触;还有一个就是短路保护原理——当大电流流过断路器的时候,线圈变产生磁场触动铁芯牵引机械部分使其断开动静触的接触。
塑壳断路器可以接通和分断正常负荷电流和过负荷电流,而且还可以接通和分断短路电流的开关电器。
塑壳断路器在电路中除起控制作用外,还具有一定的保护功能,如过负荷、短路、欠压和漏电保护等。

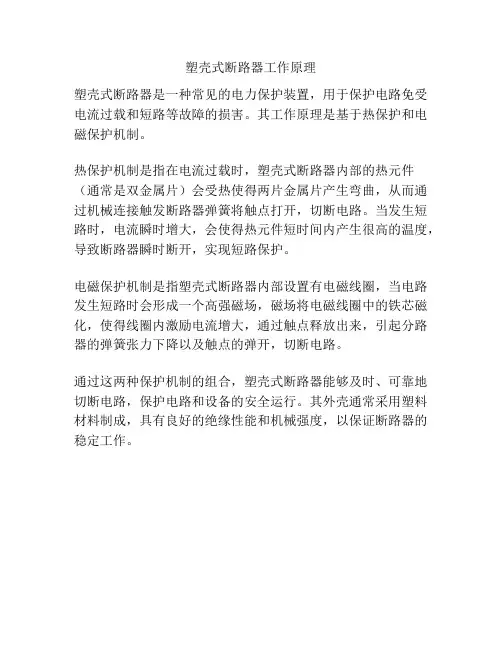

塑壳式断路器原理
塑壳式断路器原理
塑壳式断路器是一种电气保护装置,用于保护电路免受过载电流和短路电流的损害。
它主要由外壳、触点、弹簧、电磁系统和电器连接等部件组成。
其工作原理如下:
1. 过载保护:当电路中的电流超过额定电流,塑壳式断路器会通过电流绕组产生的磁场作用,使弹簧受力移动,将触点从电器连接处分离。
这样,电路中的电流就被打断,防止过载导致电线过热甚至燃烧。
2. 短路保护:当发生短路时,电流会突然增大。
塑壳式断路器中的电磁系统能够快速感应到这种变化,产生强磁场。
弹簧会因此受力移动,将触点从电器连接处分离,中断电路。
这样可以迅速切断短路电流,防止电流过大引发火灾等危险。
3. 重启保护:塑壳式断路器还具有手动或自动重启功能。
当过载或短路情况解除后,可以通过手动操作或自动检测来恢复电路供电。
这样可以确保电路再次正常工作。
塑壳式断路器的工作原理简单明了,能够及时、可靠地切断电路,起到安全保护作用。
它广泛应用于住宅、商业以及工业领域,保障了电力系统的正常运行。
