电气(强电)工程施工方案

电气(强电)工程施工方案

电气(强电)工程施工方案(1)电气(强电)工程安装程序1)施工顺序:先地下后地上,先室内后室外的施工原则。

先变电后动力、照明;先预埋后安装。

2)施工程序:施工准备—→预留预埋—→变配电设备安装—→配管配线(电缆)—→控制装置—→照明器具安装—→调试—→分区送电调试—→全系统送电调试。

3)在保证施工进度及创优量工程的前提下,与土建同步,并且紧密配合,做好预留预埋工作。

(2)电气(强电)工程主要施工方法1)防雷接地施工本工程的接地利用建筑物的主筋作为接地极,预留引出线,以备接地达不到设计要求作后备用。

利用基础接地体安装:利用无防水底板钢筋或深基础作接地体或柱内4 根主筋及平台钢筋,按设计图纸尺寸位置,标好位置,将底板钢筋搭接焊好,再将柱主筋(4 根)底部与底板筋搭接焊好,并在室外地面以下将主筋焊好连接板,清除药皮,并将两根主筋用色漆做好标记,以便引出和检查。

接地干线安装:首先进行接地干线的调直、测位、打眼、煨弯,并将断接卡子及接地端子装好,然后按设计要求位置尺寸挖沟,将扁钢放平埋入,接地干线末端露出地面不应超过0.5m,以便接引地线。

引下线暗敷设:先将所需扁钢(或园刚)用手锤进行调直,将引下线运至安装地点,按设计要求随建筑物引上挂好,及时将引下线的下端与接地体焊接好,随着建筑物的逐步增高将引下线敷设与建筑物内至屋顶为止,焊接后应敲掉药皮并刷防锈漆(现浇混凝土除外)。

引下线明敷设:将调直的引下线运送到安装地点,用绳吊升至最高点,然后由上而下逐点固定,直至安装断接卡子处,如需接头或安装断接卡子,进行焊接,焊接后清除药皮刷防锈漆。

避雷网安装:将调直的引下线运送到安装地点,用绳提升至最高点、顺直,敷设、卡固、焊接连接成一体,同引下线连成一体,焊接处清除药皮刷防锈漆及铅油。

均压环安装:直接利用结构内的结构钢筋,用20cm 的连接钢筋头与暗敷的避雷网或楼板内的钢筋相焊接成一体,并与柱筋中引下线连接成一体。

2)PVC 管暗敷设根据设计图纸加工好盒、箱、管弯。

电气工程施工方案

电气工程施工方案

电气工程施工方案1、防雷与接地:本工程为二类防雷建筑物。

本工程防雷与接地系统主要利用建筑物内结构钢筋做接地体引下线及均压环,结构以外的接地等连接采用钢锌扁钢、圆钢、多芯绝缘导线等。

钢锌扁钢、圆钢等应镀锌良好,材质本身不得有裂纹、折皱等,各种型材全部由正规厂家进货并有产品合格证。

各种连接材料如扁钢、圆钢均采用焊接,要求圆钢一律双面焊接,焊接长度不小于6D,扁钢等三面焊接,焊接长度≥2倍扁钢宽度,焊缝平整、饱满,无夹渣、咬肉现象,在砼结构外的各焊点应涂沥青漆二道,以避免腐蚀。

屋面避雷带应涂银粉漆两道。

利用地梁内钢筋作接地装置,通过焊接构成一个良好的接地网,由于工程系统变压器工作接地、保护接地、防雷接地、通信接地等共用接地装置,故要求接地电阻不得大于1Ω。

基础施工时将桩基内两根不小于Φ16主筋采用Φ16圆钢引上与基础底板内上、下两层主筋分别焊通,所有地梁主筋(二根)连通底板接地网,网距不大于3米。

要求采用双面焊接,焊缝长度不小于6D,焊缝饱满,不得存在夹渣咬肉现象,焊渣清除干净。

变配电室内采用-40×4镀锌扁钢沿墙沿地敷设,并通过予埋铁板与公寓接地系统相连。

本工程配电系统采用TN-S系统,PE干线在低压电房与接地点、中性母排焊接连通,各层PE线与PE干线连通。

要求出低压配电柜开始N线(工作零线)与PE线(保护零线)分开,以后不得混接,所有配电箱内均设零排与地排。

本工程中所有电气设备的金属外壳、配线钢管、电气安装的构件、电缆桥架、支架、金属线盒、电缆铠装均需与PE线相连,以确保安全。

电缆桥架外侧、强弱电竖井内自下而上、电缆沟内敷设一根-40×4镀锌扁钢作为专用PE线。

引下线与均压环:利用结构柱内或墙内对角主筋作防雷引下线,主筋通长焊接,搭接材质选用Φ12圆钢,焊缝长度大于6D,采用双面焊,为防止漏焊,并在焊好一个接头后在下一个接头处使用油漆作一标志。

本工程要求在第12、15、18、21层利用建筑物周边的梁、剪力墙内的主筋焊成水平均压环,并利用8mm钢筋将所有引下线、水管、金属金属门窗、栏杆、空调管道焊通。

电气工程施工方案及技术措施(3篇)

电气工程施工方案及技术措施(3篇)

第1篇一、工程概况本工程为XX项目电气安装工程,主要包括低压配电系统、照明系统、防雷接地系统、电缆桥架系统等。

施工地点位于XX市XX区XX街道,工程总建筑面积约XX万平方米。

施工周期为XX个月。

二、施工方案1. 施工准备(1)组织施工队伍:成立电气安装工程项目部,明确各岗位人员职责,进行技术交底和安全教育。

(2)材料设备:根据施工图纸和施工方案,采购所需的电气设备、电缆、桥架、灯具等材料,并确保质量符合国家标准。

(3)施工图纸:对施工图纸进行仔细审查,确保图纸完整、准确,并对施工人员进行图纸交底。

2. 施工工艺流程(1)电缆桥架施工:根据设计要求,确定桥架规格、型号和敷设方式,进行桥架的加工、安装和固定。

(2)电缆敷设:按照电缆敷设规范,进行电缆的敷设、连接和保护。

(3)配电箱安装:根据设计要求,安装配电箱,并连接电缆。

(4)照明系统施工:安装灯具、开关、插座等设备,并进行线路连接。

(5)防雷接地系统施工:根据设计要求,进行接地体、接地线、避雷针等设备的安装。

(6)调试与验收:完成所有电气设备安装后,进行系统调试,确保设备运行正常,并组织验收。

三、技术措施1. 电缆桥架施工(1)选用符合国家标准的电缆桥架,确保桥架的强度和刚度。

(2)桥架安装前,检查桥架的尺寸、间距和固定方式,确保安装牢固。

(3)电缆敷设前,检查电缆的规格、型号和长度,确保电缆质量符合要求。

2. 电缆敷设(1)电缆敷设前,检查电缆桥架、支架等固定设备,确保其安装牢固。

(2)电缆敷设过程中,注意电缆的弯曲半径,避免电缆损伤。

(3)电缆连接时,确保连接牢固、接触良好,并做好绝缘处理。

3. 配电箱安装(1)配电箱安装前,检查箱体尺寸、门锁等配件是否齐全。

(2)配电箱安装后,检查箱内设备安装牢固,线路连接正确。

4. 照明系统施工(1)根据设计要求,选择合适的灯具和开关。

(2)灯具安装时,确保灯具固定牢固,线路连接正确。

(3)插座安装时,确保插座位置合理,线路连接正确。

电气工程施工方案

电气工程施工方案

电气工程施工方案1线管敷设1、电线管敷设:本工程管路敷设包括为电线管敷设,按敷设方式分为现浇混凝土墙及板内暗敷设。

1)电线管混凝土暗敷设暗管敷设工艺流程为:预制加工(煨管、切管、套丝)→测定盒、箱位置→稳注盒、箱(稳注盒箱、托板稳注灯头盒)→管路连接(焊接套管连接)→暗管敷设方式(大模板现浇混凝土墙配管、现浇混凝土楼板配管、随墙配管)→地线焊接(焊接电线管)2)本工程地下强弱电预埋管采用焊接电线管。

电线管要求壁厚均匀,有合格证,焊缝均匀,无裂缝,砂眼,棱刺和凹扁现象,并做好内壁防腐。

铁制灯头盒、开关盒、接线盒等,金属板厚应不小于1.2mm.镀锌层无剥落,无变形开焊,敲落孔完整无缺,面板安装孔齐全,并有产品合格证。

3)暗配电管应沿最近线路敷设,埋入墙内的电管管外径与墙面的净间隙不得少于15mm,同时应避免三管于一点交叉,管路穿越建筑物基础时应加保护管,管路不得穿过设备基础。

4)进入落地式配电箱的电线管路排列应整齐,管口应高出基础面不小于50mm;5)电线管煨弯时不允许有折皱凹穴和裂缝,煨扁度不得大于管外径的10%,弯曲半径大于管外径的10倍(现浇混凝土内),电线管的煨弯采用油压煨管器制作,SC70以上管径采用成品弯头。

6)管路连接采用套管连接,套管长度为连接管径的2.2倍,连接管口对口处应在套管的中心,焊口应焊接牢固严密,管径80以上电线管采用坡口(喇叭口)焊接。

7)管路连接超过下列长度,应加装接线盒,所有增加的过线盒应在图纸中标注具体位置,其位置应便于穿线:无弯时:超过30米;有一个弯时:超过20米;有二个弯时:超过15米;有三个弯时:超过8米。

8)测定盒、箱位置,应根据设计图要求,以土建弹出水平线为基准,挂线找平,线坠找正,标出实际尺寸。

9)管进盒、箱连接时,盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔,铁制盒严禁用电气焊开孔,并应刷防锈漆,管口入盒、箱,暗配管可用跨接地线焊接牢固在盒棱边上,管口露出盒,箱应小于5mm,有锁紧螺母者与螺母平,露出锁母的丝扣为2-4扣,进入箱体采用丝扣进盒,墙体、板内管入小盒不套丝,做好跨接。

电气工程施工方案

电气工程施工方案

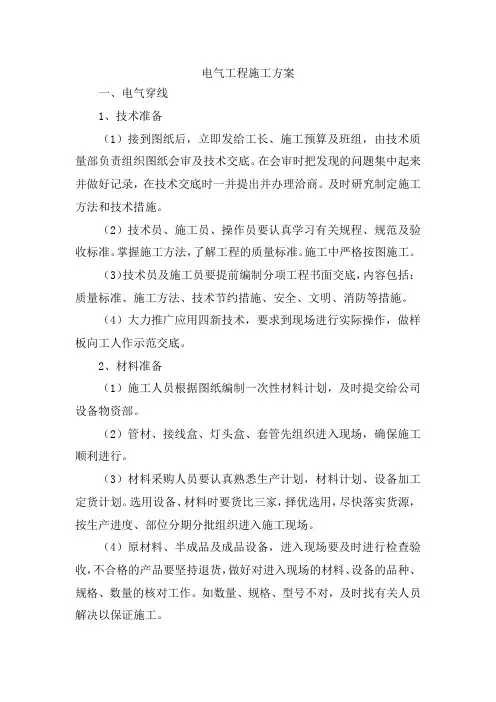

电气工程施工方案一、电气穿线1、技术准备(1)接到图纸后,立即发给工长、施工预算及班组,由技术质量部负责组织图纸会审及技术交底。

在会审时把发现的问题集中起来并做好记录,在技术交底时一并提出并办理洽商。

及时研究制定施工方法和技术措施。

(2)技术员、施工员、操作员要认真学习有关规程、规范及验收标准。

掌握施工方法,了解工程的质量标准。

施工中严格按图施工。

(3)技术员及施工员要提前编制分项工程书面交底,内容包括:质量标准、施工方法、技术节约措施、安全、文明、消防等措施。

(4)大力推广应用四新技术,要求到现场进行实际操作,做样板向工人作示范交底。

2、材料准备(1)施工人员根据图纸编制一次性材料计划,及时提交给公司设备物资部。

(2)管材、接线盒、灯头盒、套管先组织进入现场,确保施工顺利进行。

(3)材料采购人员要认真熟悉生产计划,材料计划、设备加工定货计划。

选用设备、材料时要货比三家,择优选用,尽快落实货源,按生产进度、部位分期分批组织进入施工现场。

(4)原材料、半成品及成品设备,进入现场要及时进行检查验收,不合格的产品要坚持退货,做好对进入现场的材料、设备的品种、规格、数量的核对工作。

如数量、规格、型号不对,及时找有关人员解决以保证施工。

3、配线工程施工工序及基本要求(1)配线施工前应考虑的事项1)全面熟悉施工图纸弄清设计图纸的设计内容及设计意图,对图中选用的电气设备和主要材料等进行统计,以做好备料工作,对采用的代用设备和材料,要考虑供电安全和经济技术等指标。

2)注意图纸提出的施工要求考虑与主体工程和其它安装工程的配合,确定合理的施工方法,为防止破坏建筑物的强度和损害建筑物的美观,应尽量做好预埋预留工作,同时还应根据规范要求尽量考虑好与其它管线工程的关系,避免施工时发生位置的冲突,而造成返工。

3)在熟悉图纸的同时,还必须熟悉有关电气安装工程的技术规范、工程质检验标准等有关的技术资料。

(2)做好工具、材料的准备配线施工程序:根据施工图纸,确定电器安装位置,导线敷设途径及导线穿过墙壁和楼板的位置→在抹灰前,将配线所有的固定点打好孔洞,埋设好支持构件,搞好预埋预留工作→装设绝缘支持物、线夹、支架或保护管→敷设导线→安装灯具及电器设备→测试导线绝缘,连接导线→校验、自检、试通电。

电气工程施工方案

电气工程施工方案

电气工程施工方案一、管线工程1、管内穿线(1)、施工程序定位→铁件予埋→固定支、吊架→桥架处观检查→桥架组装→桥架接地。

(2)、桥架外观检查检查装箱单、产品合格证、出厂检验报告;托盘、梯架、镀层应均匀,无毛刺、伤痕、缺陷;坚固件应齐全能用。

(3)、支、吊架安装支、吊架一般固定在墙、柱、楼板上,当支、吊架水平敷设时应高度一致,一般不要安装在热力管道上面或有腐蚀性管路的下面。

敷设高度按图纸要求进行,支、吊架一般用螺丝、膨胀螺丝固定或焊接在预埋件上。

(4)、桥架组装桥架应固定牢靠,横平竖直,布置合理,盖板平整,接口严密,转角整齐。

(5)、桥架接地桥架应有可靠的电气接地,沿桥架长度敷设,要求与电缆托架焊接,20m之内做一次重复接地。

二、电缆敷设1、施工程序保护管、接线管予埋→配电箱、灯具到货验收→管内穿线→器具安装→校线、接线→各回路调试检查→器具试用。

2、电缆检查电缆型号、规格、长度应符合设计及订货要求。

产品技术文件齐全,外观无损伤,绝缘良好,电缆密封严密。

3、电缆敷设(1)、电缆敷设有两种方法,即人工敷设和机械敷设,无论采用哪一种敷设方法,均应将电缆盘架设到滚动支架上牵引敷设。

(2)、电缆敷设时在转变处、终端处、接头处均应留有备用长度。

(3)、电力电缆与控制电缆不应敷设在同一支架上,但1KV以下的电力电缆和控制电缆可以并列敷设在同一支架上。

高低压电缆、强电、弱电控制电缆应按由上而下顺序敷设。

(4)、电缆固定可用管卡子、U型夹、塑料夹等。

(5)、电缆在穿入保护管前、保护管应安装牢固,不得将穿入电缆的管子直接焊接在支架上。

穿入管子的电缆其截面积以管子内径截积的40%为极限值。

三、电气照明器具及其配电箱(盘)安装1、施工程序保护管、接线管予埋→配电箱、灯具到货验收→管内穿线→器具安装→校线、接线→各回路调试检查→器具试用。

2、吊钩、予埋固定件埋设吊钩、予埋固定件必须按要求埋设,并固定牢固。

3、配电箱、灯具进货验收设备材料到货后包装及密封应良好,开箱检查规格应符合设计要求规格、附件、备件、产品技术文件齐全;验收后,产品要标识,不合格产品严禁使用。

电气工程安装施工技术方案

电气工程安装施工技术方案

电气工程安装施工技术方案(一)电气安装工程施工主要步骤本工程根据土建施工计划将施工过程分为三个阶段:第一阶段为土建结构施工阶段,此阶段电气施工的任务是配合土建施工进行防雷接地电气联接,电气管路预埋及开关箱底盒预埋,孔洞预留;第二阶段为土建施工结顶后进行全面安装阶段,施工任务是穿线、明管敷设线路连接、灯具、设备安装;第三阶段为通电、测试验收阶段,并对遗漏及不符合要求部位进行整改,完善。

(二)室内电气配管、穿线方法及要求1、电气配管一般要求1.1当线路暗配时,电线保护管宜沿最近的路线敷设,并应减少弯曲。

埋入建筑物,构筑物内的电线保护管,与建筑物、构筑物表面的距离不应小于15mm。

1.2电线保护管的弯曲处,不应的折皱、凹陷和裂缝,且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时,中间应增设接线盒或拉线盒,且接线盒或拉线盒的位置应便于穿线:(1)管长度每超过30米,无弯曲。

(2)管长度每超过20米,有一个弯曲。

(3)管长度每超过15米,有二个弯曲。

(4)管长度每超过8米,有三个弯曲。

1.4电气保护管的管口和切口要平滑,不应有毛刺,钢管连接处的管内表面应平整、光滑。

1.5在TN-S、TN-C-S系统中,金属电线保护管和金属盒(箱)必须与保护地线(PE线)有可靠的电气连接。

1.6明配管或吊顶内敷设时,其支架、吊架、吊钩等设置完成,与管固定可采用管卡等卡紧。

2、钢管敷设方法2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时,钢管外壁可不作防腐处理;直埋于土层内的钢管外壁应涂两度沥青;采用镀锌钢管时,锌层剥落处应涂防腐漆。

设计有特殊要求时,应按设计规定进行防腐处理。

2.2钢管的连接应符合下列要求:(1)采用螺纹连接时,管端螺纹长度不应小于管接头长度的1/2;连接后,其螺纹宜外露2-3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接,不得采用焊接。

(2)采用套管连接时,套管长度宜为管外径1.5-3倍,管与管的对口处应位于套管的中心。

电气工程施工方案

电气工程施工方案

电气工程施工方案《篇一》电气工程施工方案一、工程概况1.1 工程名称:___项目电气工程1.2 工程地点:__市__区__路__号1.3 工程规模:__平方米1.4 工程性质:住宅小区电气工程二、施工内容及施工方法2.1 施工内容:本工程主要包括电气设备安装、线路敷设、开关插座安装、照明系统安装等。

2.2 施工方法:(1) 根据设计图纸,先进行现场勘测,确定施工方案。

(2) 按照施工方案进行施工,包括设备安装、线路敷设等。

(3) 施工过程中,严格遵守电气施工规范,确保施工安全。

(4) 施工完成后,进行验收,确保工程质量。

三、施工准备3.1 人员准备:组织具有丰富经验的电气工程师、技术员、施工人员等,进行专业培训,提高施工技能。

3.2 材料准备:根据施工图纸及工程量清单,提前采购所需的电线电缆、开关插座、灯具等材料,并进行质量检查。

3.3 设备准备:准备必要的施工设备,如电钻、切割机、线管弯管机等。

3.4 现场准备:清理施工现场,确保施工安全。

四、施工进度计划4.1 施工周期:本工程预计__天完成。

4.2 施工进度安排:(1) 第1-3天:现场勘测、制定施工方案。

(2) 第4-6天:设备安装、线路敷设。

(3) 第7-9天:开关插座安装、照明系统安装。

(4) 第10-12天:施工验收、整改。

五、施工质量保证措施5.1 严格遵循电气施工规范,确保施工安全。

5.2 施工过程中,加强质量监督,及时发现问题,及时整改。

5.3 施工完成后,进行验收,确保工程质量符合标准。

六、施工安全措施6.1 施工人员必须具备相关资质,熟悉电气施工规范。

6.2 施工过程中,严格遵守施工现场安全规定,佩戴安全帽、安全带等防护用品。

6.3 施工现场禁止吸烟、使用明火,确保施工现场安全。

七、环境保护措施7.1 施工过程中,注意保护现场环境,不乱扔垃圾。

7.2 合理利用资源,减少浪费。

7.3 施工设备定期进行维护保养,减少噪音污染。

电气工程施工方案

电气工程施工方案

电气工程施工方案一、电气工程主要工序施工方法及保证措施(一)电缆桥架施工方法1、工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测2、施工作法1)桥架敷设接头拼缝严密,水平桥架保证水平误差不大于5/1000,总长度上偏差不超过5cm。

垂直桥架保证误差不大于2/1000,总长度偏差不超过2cm。

2)电缆桥架在穿越楼板时,采取做防火隔离措施。

3)电缆桥架跨越伸缩缝处设置伸缩缝,通常以断开0.1m左右为宜,当桥架的直线段超过30m时须预留0.2~0.3m的伸缩缝。

4)桥架直线段方向改变处采用弯通实现,其转弯处的弯曲半径,不小于该桥架上电缆弯曲半径的最大者。

5)桥架的连接避免在穿越楼板或墙壁等处进行。

6)电缆桥架垂直敷设时,固定点跨距不大于2m。

7)桥架首端、终端及距离出接线盒0.5m处均设置支撑点。

8)非直线段的桥架当内侧弯曲半径不大于0.3m时,在距非直线段与直线段接合处0.3~0.6m的直线段侧设置一个支架或吊架;当半径大于0.3m时,除符合上述要求外,在非直线段中部还须增设一个支架或吊架。

(二)电缆敷设施工方法1、施工作法A电缆敷设前按下列要求进行检查:(1)、电缆型号、电压、规格符合设计。

(2)、电缆外观应无损伤、绝缘良好。

(3)、电缆放线架应放置稳妥,钢轴的强度和长度与电缆盘重量和宽度相配合(4)、电缆敷设前按设计和实际路径计算每根电缆的长度,合理安排每根电缆,减少电缆接头。

B电力电缆在终端头与附近留有备用长度。

C电缆的最小弯曲半径见附表。

D电缆敷设时,电缆从盘的上端引出,不使电缆在支架上及地面磨擦拖拉,电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

E电缆敷设时排列整齐,不交叉,加以固定,并及时装设标志牌。

标志牌的装设符合下列要求:(1)在电缆终端头、拐弯处及竖井的两端、井内等地方,电缆上装设标志牌。

(2)标志牌上注明线路编号。

电气工程施工方案

电气工程施工方案

电气工程施工方案一、项目背景电气工程是建筑工程中不可或缺的一部分,它涉及电力供应、照明、动力设备等方面。

本文旨在为电气工程施工详细方案,确保施工顺利进行。

二、施工准备1. 材料准备• 电线、电缆• 开关插座• 照明设备• 配电箱• 接地设施2. 施工人员培训确保施工人员具备相关电气工程施工技能,了解相关安全操作规程。

3. 设备检查检查施工所需设备是否完好,确保施工过程中不会出现设备故障.三、施工流程1. 进场验收施工人员进入施工现场前,需进行进场验收,检查工地环境及设备是否符合工程要求。

2. 布线根据电气工程设计图纸,进行电线、电缆的布线工作。

确保布线符合安全标准,并且不干扰建筑结构。

3. 安装设备安装开关插座、照明设备、配电箱等电气设备,需符合相关标准,保证设备稳定可靠。

4. 接地工作进行接地设施的接地工作,确保建筑物的安全可靠。

四、安全措施1. 电气安全在施工过程中,保证电气设备的接线正确、绝缘良好,防止电气火灾事故发生。

2. 人身安全施工人员需穿戴符合规定的安全装备,避免施工现场意外伤害的发生。

3. 作业环境安全保持施工现场整洁有序,避免杂物堆放,减少安全隐患。

五、质量控制1. 施工过程检查定期对施工过程进行检查,确保施工符合设计要求,保证施工质量。

2. 设备检验对安装的电气设备进行检验,包括电路连接、绝缘测试等,确保设备正常运行。

六、验收交付1. 内部验收由施工方进行内部验收,检查工程质量、安全标准是否符合要求。

2. 外部验收由相关部门进行外部验收,出具相应验收报告。

七、施工总结。

电气工程施工方案

电气工程施工方案

电气工程施工方案第一篇:电气工程施工方案概述1.1 项目背景和目的本次电气工程施工方案是针对某公司新建厂房进行电力设施施工的一份详细方案,旨在满足厂房的用电需求,保证其正常运营。

1.2 工程范围本次电气工程施工包括高压配电、低压配电、照明系统、弱电系统等。

其中,高压配电范围从变电所进线至变压器,低压配电范围从变压器至终端用电设备,照明系统涉及整个厂房内的照明设施,弱电系统包括安防监控、通风空调、数据通信等。

1.3 工程建设条件本次电气工程施工需满足以下条件:(1)建筑主体结构已经完工。

(2)水、暖、排等工程已经完工。

(3)设计和招标文件已经审核通过。

(4)项目审批手续已经办理完毕。

1.4 工程任务本次电气工程施工任务包括但不限于以下内容:(1)对高压配电、低压配电、照明系统、弱电系统进行安装、调试、试运行。

(2)进行安全检查,确保施工过程安全、质量符合要求。

(3)办理相关施工文件,如安全施工方案、质量保证手册、验收记录等。

第二篇:电气工程施工方案详细内容2.1 高压配电系统本项目高压配电系统采用10kV电缆进线,设计容量达到500kVA,包括柱式变压器、中压回路、高压回路等。

2.1.1 柱式变压器柱式变压器是本次电气工程的核心设备,其最大负载为500kVA,标称电压为10kV/0.4kV,具备过载、短路保护功能,适合工业场合使用。

该设备安装在公用变电所内。

2.1.2 中压回路中压回路采用10kV、50mm²的电缆作为供电线路,铺设在地下管道内,全长约450m。

2.1.3 高压回路高压回路采用3.6kV、50mm²的电缆作为供电线路,连接柱式变压器和接线箱,全长约20m。

2.2 低压配电系统本项目低压配电系统采用三相四线制,主要设备为低压配电柜、断路器、接触器等。

2.2.1 低压配电柜低压配电柜为本项目重点设备,其额定电压为400VAC,插接式结构,8芯插座,搭配照明、空调等设备。

电气安装工程施工方案(详细版)

电气安装工程施工方案(详细版)

电气安装工程施工方案(详细版)一、防雷接地工程工艺流程:接地体→引下线暗敷→避雷网。

1.引下线:a.利用建筑钢筋混凝土或剪力墙内主筋作引下线,钢筋自身上、下焊接成电气通路,上端与避雷网、中间与各层均压网、下端与地网焊成电气通路,形成笼式结构。

b.指定引下线在首层室外距地面500设置100×60×6钢板测试端子,作为测试接地电阻、等电位连接等使用,且要求加盖保护。

c.引下线暗敷:本楼以图标柱外侧两根主筋作引下线,配合土建进度从下至上焊接连通,以有色油漆作出标记,每层焊接一次,隐蔽验收一次,验收合格,监理人员签字认可,才能隐蔽,焊接采用双面搭焊,焊接长度≥6d,要打掉焊渣,无咬肉,夹渣及损坏钢筋等缺陷。

2.接闪器:a.采用φ10镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设,通长焊接成闭合电气通路,组成不大于10米×10米的网格状避雷带.b.所有屋面上的给水管及消防水管等金属管道采用金属管卡与就近的避雷带连成电气通路.c.所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。

d.避雷带支架采用φ10镀锌圆钢,支架高度100、预埋深度100、水平间距1000、转角处500。

e.避雷带与引下线等设施的焊接采用双面焊焊接长度不少于6D。

3.均压环:a.高度45m以上每三层设均压环,沿外墙周边的窗框下水平敷设25×4mm镀锌扁铁一周作为均压环b.建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。

c.均压环与引下线可靠焊接4.接地网:a.采用联合接地体,电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。

b.利用建筑物基础、地梁、底板内的钢筋接地体,要求不大于1Ω,实测达不到要求时,应增加人工接地极。

5.等电位连结:a.每层楼板的钢筋网要求与柱内的引下线可靠焊接,在竖井与PE连接。

b.所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。

电气工程施工方案(3篇)

电气工程施工方案(3篇)

第1篇一、工程概况本项目位于我国某城市,总建筑面积为100,000平方米,包括住宅、商业、办公等多种功能。

电气工程施工主要包括室外电气工程、建筑电气工程、设备安装工程等。

为确保工程质量和进度,特制定本电气工程施工方案。

二、施工准备1. 组织准备(1)成立电气工程施工项目部,明确项目经理、技术负责人、施工负责人等岗位人员。

(2)组织施工人员参加技术交底,确保施工人员熟悉工程图纸、施工规范、操作规程等。

(3)进行施工人员安全教育和培训,提高安全意识。

2. 材料准备(1)按照工程量清单,采购电气设备、材料,确保质量符合国家标准。

(2)对采购的电气设备、材料进行检验,合格后方可使用。

3. 施工设备准备(1)准备电气施工所需的设备,如电线电缆、桥架、开关箱、插座、灯具等。

(2)确保施工设备完好,并进行调试。

4. 施工现场准备(1)平整施工现场,确保施工道路畅通。

(2)搭建临时设施,如办公室、宿舍、食堂等。

(3)设置安全警示标志,确保施工安全。

三、施工工艺及流程1. 室外电气工程(1)土建工程完成后,进行室外电气工程的基础施工。

(2)根据设计图纸,敷设电缆、桥架等。

(3)安装变压器、配电箱等设备。

(4)调试设备,确保运行正常。

2. 建筑电气工程(1)根据设计图纸,进行电气线路的敷设。

(2)安装照明灯具、插座、开关等。

(3)安装消防报警系统、安防监控系统等。

(4)调试设备,确保运行正常。

3. 设备安装工程(1)根据设计图纸,进行电气设备的安装。

(2)安装风机、水泵、电梯等设备。

(3)调试设备,确保运行正常。

四、施工质量控制1. 材料质量(1)采购符合国家标准的电气设备、材料。

(2)对采购的电气设备、材料进行检验,合格后方可使用。

2. 施工质量(1)严格按照施工规范、操作规程进行施工。

(2)加强施工过程中的质量控制,确保施工质量。

(3)对施工过程中出现的问题及时整改。

3. 调试质量(1)调试设备时,严格按照设备说明书进行。

建筑电气工程施工方案(3篇)

建筑电气工程施工方案(3篇)

第1篇一、工程概况本工程位于XX市XX区,总建筑面积为XX平方米,包括住宅、商业、办公等多种功能。

电气工程包括强电和弱电两部分,强电包括配电系统、照明系统、动力系统等;弱电包括电话、电视、网络、安防等系统。

为确保工程质量和施工安全,特制定以下施工方案。

二、施工准备1. 施工组织(1)成立电气工程施工领导小组,负责组织、协调、监督施工全过程。

(2)明确各岗位人员职责,确保施工顺利进行。

2. 材料准备(1)根据设计图纸,编制材料清单,确保材料质量。

(2)提前订购材料,确保施工过程中材料供应。

3. 施工工具及设备准备(1)检查施工工具及设备,确保其性能良好。

(2)定期维护和保养施工工具及设备,提高施工效率。

4. 施工现场准备(1)清理施工现场,确保施工环境整洁。

(2)设置安全警示标志,确保施工安全。

三、施工工艺1. 强电施工(1)配电系统施工1)按照设计图纸,进行配电箱安装。

2)敷设电缆,确保电缆线路整齐、美观。

3)安装保护装置,如漏电保护器、断路器等。

(2)照明系统施工1)安装灯具,确保灯具安装牢固、位置正确。

2)敷设照明线路,确保线路整齐、美观。

(3)动力系统施工1)安装配电柜,确保配电柜安装牢固、位置正确。

2)敷设动力线路,确保线路整齐、美观。

2. 弱电施工(1)电话、电视、网络系统施工1)敷设线路,确保线路整齐、美观。

2)安装设备,如电话交换机、路由器等。

(2)安防系统施工1)安装摄像头、报警器等设备。

2)敷设线路,确保线路整齐、美观。

四、施工质量控制1. 严格按照设计图纸和施工规范进行施工。

2. 材料质量符合国家标准。

3. 施工过程中,加强自检和互检,确保工程质量。

4. 施工完成后,进行竣工验收,确保工程质量符合要求。

五、施工安全措施1. 严格遵守国家有关施工安全的规定。

2. 施工现场设置安全警示标志,提醒施工人员注意安全。

3. 加强施工人员的安全教育培训,提高安全意识。

4. 采取有效措施,防止施工过程中发生安全事故。

电气施工方案(完整)

电气施工方案(完整)

电气施工方案(完整)1.1.1电气工程概况1.1.1.1专业概况XXX电气系统简介:XXX设1个10KV高压配电室及值班室、4个变电所:1ES、2ES、3ES、4ES,每个变电所各设2台变压器。

本工程由市电网引来三路10KV电源(三电源)供电,10KV 配电系统采用单母线分段接线、分列运行,放射式供电至个变压器,两个工作电源同时工作、互为热备用,另一路为热备用。

为确保甲级XXX的附属用房的一级负荷及消防设备的供电要求,建筑内设置2台柴油发电机组作应急电源。

总平预留3台临时发电机组机位,于1ES、2ES、4ES配电房外预留临时柴油发电机供电的接驳口,分别负荷XXX的场地照明及比赛用电。

对于单台容量较大的负荷或重要负荷采用放射式供电;一级负荷及消防负荷采用来自两台变压器不同母线段(其中一段为应急母线段)的两个专用回路,在末端配电箱处自动切换供电。

其中,比赛场地照明由每个电源承担50%的场地照明灯具,重大赛事时,50%~100%的场地照明可由临时移动发电机组供电。

二级负荷采用专用回路放射式与树干式相结合的方式供电,三级负荷采用放射式与树干式相结合的方式供电。

1.1.1.2负荷分类负荷分类见表8.6.1.-1。

表1.1.1-1 负荷分类表人员准备施工准备机械准备材料准备深化设计预埋复核管内穿线灯具安装开关插座安装管内穿线动力设备接线照明明配管施工动力系统明配管施工配电箱(柜)安装电缆/母线敷设电缆头制作安装桥架安装各系统设备安装完成各系统控制线缆敷设设备交接试验运行前检查确认各设备调试运行绝缘电阻测试配电箱柜调试送电配合各专业系统调试竣工验收、交付使用桥架接地设备接地等电位端子箱安装连接接地电阻测试配电箱柜内检查接线样板施工1.1.3主要施工方法及技术措施1.1.3.1防雷接地技术措施根据招标文件工料规范内容,总承包单位负责主体防雷接地系统预留施工;强弱电井、配电箱、电梯井道、机电设备及管线的防雷接地工作由机电承包单位负责。

电气工程施工方案

电气工程施工方案

电气工程施工方案(一)强电系统1、工艺流程暗管敷设:煨弯、切管→按使用场所防腐→测定箱、盒位置→稳住箱、盒→管路连接→配合现浇砼配管→地线焊接→封堵管口、箱、盒。

管内穿线:扫管→穿带线→放线与断线→导线与带线绑扎→管口带护口→导线连接→线路绝缘检测→盘入盒内。

电缆桥架安装:弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线配电柜、箱安装:设备开箱检查→座基制作→设备搬运→配合土建预埋箱体→柜、箱稳装→管与箱连接→二次线配线→安装盘面→试验调整→送电运行验收开关、插座安装:线盒清理→接线→安装灯具安装:检查灯具→组装灯具→预留孔洞→安装→通电试运行2、施工方法(1)熟悉图纸:不但要读通电气施工图,还要阅读建筑和结构施工图以及其它专业图纸。

电气工程施工前要了解土建布局及建筑结构情况和电气配管与其它工种间的配合情况。

按施工图纸的要求和施工规范的规定,经综合考虑,确定盒箱的正确位置及管路的敷设部位和走向以及在不同方向进出盒箱的位置。

(2)管路敷设:图纸加工好各种盒、箱、管弯、冷煨弯。

SC25及以下钢管用手扳煨弯器,管径为25mm以上时,使用液压煨弯器。

管子断口处应平齐不歪斜、刮锉光滑、无毛刺。

暗配的电线管路沿最近的线路敷设并减少弯曲,埋入墙和砼内的管子离表面的净距不应小于15mm。

管路套管连接时,套管长度为连接管径的2.5倍,连接管口的对口处应在套管的中心。

焊口应焊接牢固、严密。

管路敷设时,超下列长度应加装接线盒,其位置应便于穿线,无弯时30米,有一个弯时20米,有两个弯时15米,有三个弯时8米。

管进箱、盒时,箱、盒开孔应整齐并与管径吻合。

一管一孔不准开长孔,严禁用电气焊开孔。

暗配管可用跨接地线焊接固定在盒棱上,严禁管口与敲落孔焊接,管口露出盒、箱为3mm,两根以上的管子入箱盒长度必须一致。

间距均匀,排列整齐。

管跨接地线焊接两端焊接面不得小于该跨接线截面的6倍。

焊缝元均匀牢固,暗敷管敲干净焊渣。

完整版 建筑电气工程施工方案

完整版 建筑电气工程施工方案

建筑电气工程施工方案XX工程公司年月日1.电气工程概况1.1电气工程主要有高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统。

1.2本工程供电电源由本场区l0kV开闭所引来两路l0kV高压电源,经电缆沿托盘直接敷设至地下1层变配电室。

高压系统为单母线分段,两路l0kV电源分别供给两台630kVA 干式变压器,低压系统为单母线分段运行,由地下1层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。

1.3建筑物竖向供配电设在电气竖井内。

照明配电干线、空调与试验配电干线采用密集型插接母线在竖井内垂直引上,再由各层插接开关箱引至各层配电箱。

由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV-2.5m㎡托盘敷设,出托盘后穿钢管在吊顶及墙内敷设。

1.4防雷接地系统:本建筑物按二级防雷设防,采用T N-S接地方式,将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置;要求工频接地电阻不大于lΩ。

1.5消防报警与控制系统:首层消防值班室内设有报警盘、控制盘、广播盘,由中央控制设备引出线路穿过首层楼板至地下1层,沿电缆托盘敷设至电气设备间内,垂直段沿托盘敷设至各层消防端子箱,实现消防报警与联动控制。

1.6楼宇自动控制系统:中央控制室设在首层消防中心机房内。

BAS系统通讯总线和DDC电源总线均穿钢管敷设至各层现场控制器,由各现场控制器配出的自控线路沿封闭金属线槽,再穿薄壁钢管或直接采用钢管敷设至各被控设备。

实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。

1.7结构化布线系统:由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设,水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座,本系统仅考虑电话通讯系统和计算机网络系统的综合布线需求。

1.8电缆电视系统:本系统为有线电视传输分配系统,不单设接收天线和独立前端部分。

电气工程工程施工方案

电气工程工程施工方案

电气工程工程施工方案一、工程概况本电气工程位于xxxx市xxxx区xxxx路,总建筑面积xxxx平方米,主要包括电力照明系统、电力配电系统和安全监控系统等。

二、施工目标1.完成本电气工程的设计、采购、安装、调试和验收工作,保证工程质量、进度和安全。

2.满足电力照明、电力配电和安全监控的功能要求,确保工程设施的正常运行和安全可靠。

三、组织管理1.组建工程施工项目组。

根据项目的规模和工期,建立由项目经理、设计师、施工人员和质检人员等组成的项目组,明确各岗位的职责和工作安排。

3.编制详细的施工进度计划。

根据项目需求和工期要求,制定合理、可行的施工进度计划,并按时跟踪和调整。

四、施工工艺1.电力照明系统工艺(1)照明设备安装。

按照设计方案,选取合适的位置和高度安装照明设备,确保其照度和照射范围满足要求。

(2)线路铺设。

采用合适的线管和线缆进行线路敷设,注意线缆敷设的防护和固定,确保线路的安全可靠。

(3)灯具调试。

在完成安装后,对照明设备进行调试,确保灯具正常工作、光线均匀。

2.电力配电系统工艺(1)低压开关柜安装。

根据设计要求,选取合适的位置和高度安装低压开关柜,确保其通风和散热。

(2)电缆铺设。

按照设计方案布置电缆线路,采用合适的线管和敷设工艺,确保线路的安全可靠。

(3)开关设备接线。

对低压开关柜和配电设备进行接线,注意接线的牢固和正确性。

3.安全监控系统工艺(1)摄像头安装。

根据布控要求,选取合适的位置和高度安装摄像头,确保监控范围和画面清晰度。

(2)线缆敷设。

采用合适的线管和线缆进行线缆敷设,注意线缆敷设的防护和固定,确保线路的安全可靠。

(3)设备调试。

在完成安装后,对安全监控设备进行调试,确认其正常工作和联网情况。

五、安全措施1.施工现场安全。

建立施工现场的警示标识和隔离设施,设置安全通道和防护网,确保人员和设备的安全。

2.电气安全。

严格执行国家电气安全标准,确保设备的接地和绝缘,防止电气事故的发生。

电气工程施工方案

电气工程施工方案

电气工程施工方案一、电气施工方法1、电气施工工艺流程:开工准备→接地装置敷设→配合结构施工预留预埋→管路支架敷设→配电箱和配电柜安装→管路穿线→绝缘摇测→各种灯具器具和设备安装→线路绝缘摇测→接地电阻测试→分层、分系统调试→集中分系统运行→做交工前准备工作2、本工程电气主要施工项目:(1)管路敷设,箱、盒埋筑。

(2)金属线槽配线及管内穿线(缆)安装。

(3)配电箱、柜安装。

(4)灯具、器具安装。

(5)开关、插座安装。

(6)防雷模块安装。

(7)照明、动力系统调试。

3、施工主要材料、设备:工程建筑电气、弱电及消防在结构内、砌块墙内暗敷设管采用金属钢管、金属盒、金属线槽等材料。

电线电缆、桥架以及配电箱、柜等。

各种机电设备,包括电梯等。

4、主要施工方法:(1)钢管敷设,箱、盒埋筑:1.材料要求:施工用的管材、线材符合施工图要求,并有厂家检测报告、产品合格证和材料质量证明。

管材进场要请建设单位或监理单位负责人共同核验,填写进场物资报验单及材料检验记录,各方负责人签字认可后方可使用。

2.工艺流程:暗管敷设→预制加工(冷煨管、切管、套丝)→测定盒、箱位置→稳注盒箱(稳注盒、箱)→管路连接(管箍连接、焊接)→管连接、管进盒、箱→暗管敷设方式(随墙砌体配管、现浇砼楼板配管)→地线连接(跨接地线、防腐处理)(2)暗管敷设基本要求:1.配管过程中作好敷设管的接地和接地跨接,消除管口毛次等通病。

2.电气管道不允许用电焊或气焊割,须用细齿锯或砂轮切割机切断,切断的管口平直,去掉管口毛刺。

3.管子敷设于多尘和潮湿场所的电线管路、管口,管子连接处均应作密封处理。

4.工程中配电间、弱电、消防的进户管进口的部位采取密闭防水处理。

5.测定盒、箱位置根据设计图要求确定盒、箱轴线位置,以弹出的水平线为基准,挂线找平,线坠找正,标出盒、箱实际尺寸位置。

6.稳筑盒、箱要求灰浆饱满,平整牢固,坐标正确。

7.管与管的连接:管径25mm及以上的钢管,必须用管箍连接,管口锉光滑平整,接头牢固紧密,可采用管箍连接,套丝不得有乱扣现象。

电气工程施工方案-(全面)

电气工程施工方案-(全面)

电气工程施工方案一.工艺流程二.施工方法1电气工程预留预埋在工程的预埋、预留中,预留的套管要大小合适、位置、标高准确,防水套管要加止水片,止水片的厚度与高度要合乎要求,预留的钢管弯曲度不能大于90℃z其连接采用套管。

管口不得有毛刺,凹陷、管口要垂直。

线路过长时按要求加接线盒。

施工时与各工种密切配合,设备电气接线口标高及座标均应以有关专业图纸为准,土建施工时应特别注意在结构柱、墙、板等处预留孔洞及预埋件等。

2、材料堆放及运输本工程材料统一堆放在材料库房里,分类存放,贴明标签,专人管理。

材料垂直运输利用塔吊、施工电梯;水平运输依靠平板车和人力运输。

3、配管钢管管口不得有毛刺,凹陷。

配线时注意不得在管内留有接头,所有接头在接线盒内连接接头先用黄蜡带包扎,再用绝缘胶布包扎。

4、配电箱的安装配电箱、控制箱按甲方所定生产厂家的柜型,按设计的要求进行生产。

生产厂家必须具备相应资格,箱体及元器件采用国家标准产品,同时均需设工作零线和保护线端子排。

①配电箱、柜安装前应对箱体进行检查,箱体应有一定的机械强度,周边平整无损伤,油漆无脱落,箱内元件安装牢固,导线排列整齐,压接牢固,并有产品合格证。

②配电箱、柜安装时应对照图纸的系统原理图检查,核对配电箱内电气元件、规格名称是否齐全完好,暗装配电箱应先配合土建预留。

在同一建筑物内,同类箱盘的高度应一致。

③暗装配电箱安装时,预先了解墙面粉刷层厚度,如无法掌握则配电箱外壳露出未粉刷墙面5mm,四边要一致使盘面板紧贴墙面,横平竖直。

明装箱采用金属膨胀螺丝固定。

④电线管进配电箱开孔要排列整齐,用开孔钻开孔,电管进入箱内要绞丝,并加锁母、护口,箱内排线应整齐绑扎成束,扎带距离相等,保持工艺美观。

5、电线、电缆的敷设电线在敷设前,先将钢管清理干净,同时检查电线的绝缘后方可敷设电线。

6、灯具、开关、插座安装①暗装开关、插座工艺流程:开关、插座接线一安装开关(插座)芯线或连同盖板一安装盖板。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电气工程施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目录编制说明1、本方案按照建设单位提供的施工图纸及图纸会审记录进行编制。

2、编制依据为国家规范、标准以及辽宁省地方标准的内容。

3、本方案适用于1、4、5、7、8#楼的电气工程施工。

=一、工程简介1.工程概况本工程位于沈阳市皇姑区黄河南大街26号,是由1、4、5、7、8#楼及嘉陵江街一层公建组成的群体工程,其中1#楼为钢筋混凝土剪力墙结构,地下一层、地上十七层,建筑面积13825m2;4#楼为钢筋混凝土剪力墙、短肢剪力墙结构,地下一层、地上最高十七层,建筑面积17661m2;5#、7#、8#楼为短肢剪力墙结构,5#楼建筑面积为7682m2,7#、8#楼建筑面积均为6854m2,;嘉陵江街一层公建为框架结构,建筑面积500 m2;建筑总面积53376 m2 。

2.施工范围要包括变配电室系统、供电干线系统、电气照明安装系统、防雷及接地安装系统以及智能建筑系统(通信网络、火灾报警及消防联动系统)的施工工作。

3.编制依据招标文件;《建筑电气设计技术规范》(JGJ/T16-92)《高层民用建筑防火设计规范》(GB50045-95,2001版)《建筑防雷设计规范》(GBJ19-87)《高层民用建筑设计防火规范》(GB50045-95)《建筑设计防火规范》(GBJ16-87)《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑电气工程施工质量验收规范》(GB50303-2002)《建筑工程施工质量验收实施细则》(辽宁省地方标准DB21/1234-2003)各楼号的施工图纸二、施工准备建立项目施工组织体系,人员到位,明确分工做好以下方面的准备工作:1.技术准备首先,认真熟悉施工图纸,根据施工图纸的内容做好图纸会审、编制施工方案等工作,用于指导施工;其次搜集当地相应技术档案的有关规定,做好技术档案的搜集整理归档的准备工作,并对入场工人进行技术交底。

2.现场准备施工道路、办公设施、生活设施、库房等已经由项目部统一规划并提供完毕,施工用水采用自来水,施工用电采用土建主体施工的二级配电箱为电源。

其工作场地及库房根据施工的不同阶段由土建部门统一规划。

3.劳动力准备根据施工合同规定的范围以及施工图纸的内容,分楼号制定劳动力计划,具体情况见每月的施工劳动力报表,在确保总工期的前提下,安排劳动力。

4.材料准备依据图纸内容,由专业施工员在开工前一个月内提出主要设备材料供应计划,做好主体施工阶段预留预埋的电气配管的预制加工等工作是一个工程顺利进行的先决条件,同时做好后期设备材料的进场计划确保计划先行。

5.施工工机具及检验测量机具的准备根据施工要求将工程所需机具随着各楼号的不同开工时间陆续进厂。

三、电气工程施工内容1. 施工程序强电:动力、照明、防雷接地等的预留预埋防雷接地阶段性验收电缆桥架安装动力、照明配电箱安装明配管、管内穿线、电缆敷设设备基础安装低压出线柜、低压配电屏安装用电设备的电气安装各层照明、插座等的安装配电工程系统调试、验收、开通动力系统单机试运行、验收、开通照明系统调试、开通竣工验收开通。

弱电:管线预留预埋。

2. 主要施工方法及技术要求说明:本工程必须严格按设计图纸进行施工;图纸上未作要求的部分,一律按现行国家标准及相应规范进行施工;当设计图纸和国家标准均有要求时,按高标准进行施工,当有矛盾时,按设计变更或国家标准进行施工。

完整的施工工艺流程以开工以后编制的分部分项工程施工方案为准。

一、施工前的准备施工人员进入现场必须进行严格的安全、质量技术教育、培训,让进入现场的每一个施工人员都树立起良好的安全、质量意识;熟悉图纸及相关资料,对重点部位绘制协调图以指导施工人员进行施工,进行交底,图纸会审且在现场具备施工条件后方可进行施工,施工过程中劳动力的组织和配备要根据进度和现场情况采取灵活机动的组织形式,以满足施工需要。

施工全过程严格按照现行国家验收规范《电气装置安装工程施工及验收规范》以及辽宁省、沈阳市的相应验收标准和国家相关部门的行业标准及行业规定、规范进行。

二、电气施工用材料的选择使用标准本工程材料原则上采用设计图纸要求用材料,在经甲方、监理及我方有关专业人员验收合格后方可进场施工。

工程用材料的选择严格按照设计图纸及国家有关标准规范执行。

三、防雷及接地工程为防直击雷危害,在屋顶装设避雷带,其防雷引下线利用建筑物柱子及筒体内两根主钢筋引下和接地网可靠连接,连接时采用40*4镀锌扁钢带双边焊接进行。

防雷接地、保护接地(电气安全接地,计算机、交换机等弱电各系统的接地),均采用TN-S接地系统,接地电阻不大于1欧姆。

阶段验收时按接地网长50米为单位分段进行调试,当接地电阻达不到要求,增设人工接地体直到合格为止。

施工中技术人员应及时了解建筑、结构以及其他专业图纸的变化,并及时对于本专业图纸和其有不符之处及时作出反应,做到“早发现,早处理”,以防患于未然。

四、预埋管路埋入建筑物的的电线保护管,其表面的距离不小于15mm;电线保护管的弯曲处,不应有折皱、凹陷和裂缝,其弯曲程度不应大于管外径的10%;采用螺纹连接时,管端螺纹长度不应小于管接头的1/2;连接后,其螺纹外露宜为2—3扣。

五、盘、柜安装应根据相关图纸在土建结构施工前及施工中及时核对结构尺寸是否符合设计要求、是否满足后期设备安装要求,如有偏差,应在修改合格后方可进行下道工序的施工。

安装前必须进行基础尺寸的复检工作,复检满足要求时方可进行安装。

(1)配电柜的检查和清扫配电柜到达现场后,要及时组织甲乙两方有关人员进行开箱检查和清扫,其内容有以下几方面:a)型号规格:检查配电柜的型号规格是否与设计施工图一致,然后在配电柜上标注安装位置的临时编号和标记;b)零配件及资料:检查配电柜的零配件是否齐全,有无出厂图纸等有关技术资料和合格证;c)外观质量:检查配电柜内外的壳体及电器元件有无损坏、受潮等,发现问题应及时处理;d)及时填写开关记录,有问题设备应及时让供方签字认可;e)清扫:将配电柜的灰尘及包装材料等杂物清扫干净。

(2)配电柜的安装在土建工程全部完毕后进行配电柜的安装。

a)底座钻孔:槽钢底座基础凝固后,即可在槽钢底座上按照配电柜底座的固定尺寸,开钻稍大于螺栓直径的孔眼。

b)立柜:按照施工图规定的配电柜顺序作安装标记,然后将配电柜搬放在安装位置,并先粗略调整其水平和垂直度。

c)调整:配电柜安放好后,务必要校正其水平和垂直度,水平度用水平仪校正,垂直度用线垂校正。

多台柜并列拼装时,一般先安装中间一台柜,再分别向两侧拼装并逐柜调整。

双列布置的配电柜,应注意其位置的对应,以便母线桥连接。

配电柜安装的允许偏差应符合下表的要求。

(d)固定:水平度和垂直度校正符合要求后,即可用螺栓将配电柜固定在槽钢底座上。

一般可调整校正后固定,也可逐块调整逐块固定。

高压配电柜在侧面出线时,应装设金属保护网。

(e)柜内电器:成套配电柜的内部开关电器等设备均由制造厂配置,安装时需检查柜内电器是否符合设计施工图的要求,并进行公共系统(如接地母线、信号小母线等)的联接和检查。

(f)装饰:配电柜安装完毕后,应保证柜面的油漆完整无损(必要时可重新喷漆,漆面不能反光眩目)。

最后应标明柜正面及背面各电器的名称和编号。

配电柜的安装方法,也适用于落地式动力配电箱和控制箱的安装。

六、配电箱安装(1)基本安装要求a)配电箱安装位置应按设计要求而确定,其垂直偏差不应大于3mm。

b)配电箱的金属构件、铁制盘及电器的金属外壳,均应作保护接地(或保护接零)处理。

c)箱内线路应有黄(A)、绿(B)、红(C)、淡蓝色(接地零线)、黄绿双色(保护接地)等分相标志。

d)箱外壁与墙面的接触部分应涂防腐漆、箱内壁及盘面均刷两道驼色油漆。

除设计有特殊要求外,箱门油漆颜色一般均应与工程门窗颜色相同。

(2)配电箱的安装a)配电箱墙上安装①预埋固定螺栓在墙上安装配电箱之前,应先量好配电箱安装孔的尺寸,在墙上划好孔的位置,然后凿孔洞,预埋固定螺栓(有时采用胀管螺栓固定)。

预埋螺栓的规格应根据配电箱的型号和重量选择,螺栓的埋设深度一般为120~150mm加上箱壁、螺母和垫圈的厚度,再加上3~5mm的余留长度。

配电箱一般有上、下两个固定螺栓,埋设时应用水平尺和线锤校正使其水平和垂直,螺栓中心间距应与配电箱安装孔中心间距相等,以免错位,造成安装困难。

②配电箱的固定待预埋件的填充材料凝固干透后,方可进行配电箱的安装固定。

固定前,先用水平尺和线锤校正箱体的水平度和垂直度,如不符要求,应检查原因,调整后再将配电箱固定可靠。

b)配电箱的嵌墙式安装嵌墙式安装应配合土建工程进行。

待预埋线管工作完毕后,将配电箱的箱体嵌入墙内(有时用线管与箱体组合后,在土建施工时埋入墙内),并做好线管与箱体的连接固定和跨接地线的连接工作,然后在箱体四周填入水泥沙浆。

当墙壁的厚度不能满足嵌入式的需要,可采用半嵌入式安装,使配电箱的箱体一半在墙面外,一半嵌入墙内,其安装方法与嵌入式相同。

七、明配管及管内穿线施工前应规划好管路走向,并放好控制线,重点部位应绘出管线走向图。

施工中做到“横平竖直”,需弯管的部位弯管后应保证弯扁度不大于所弯管外径的10%,弯管半径不小于所弯管外径的4倍,同一区域弯管半径应尽量相近,管内应无毛刺且防腐层应完好无损,如达不到要求应及时加以改正,直到合格为止。

管路进入箱盒应保证顺直排列整齐划一且长度在2~5mm。

所有明配管路连接均采用丝扣连接。

穿线前应保证相应管路、箱盒清理干净,防腐完整,护口齐全可靠。

穿线应在装修工程抹完第一遍灰后进行。

穿线过程中严禁以小带大、强拉硬扯等野蛮施工行为出现,应使用专用的放线架,两人配合,一拉一送,同时应防止导线在管内扭结、打折,管内严禁存在中间接头,箱盒内导线头应挂锡,以备后期用电器具及设备接线。

穿线完毕后应进行绝缘电阻测试,测试合格后方可进行下道施工工序。

八、各类照明灯具、开关、干线插座安装灯具、开关、插座安装应在墙面装饰工程完工以后进行,安装前应检查安装部位的灯头盒开关盒等是否清理干净、防腐保护层是否完整、护口是否齐全。

如存在问题应及时修正,再按照作业指导书的要求进行灯具的放线定位工作,然后按所放控制线进行打眼安装、固定,最后试亮,同时注意同一控制线上的灯具相对偏差应在±3mm。

开关、插座的安装应做到面板端正,相邻同一标高面板应平齐,同一房间或区间相同标高不相邻高差应在5mm,但应保证感官上标高一致,安装后的最终标高应在图纸标高的±3mm以内。

安装过程中应注意保持墙面、屋面干净整洁,如污染墙面、屋面应及时进行清理。

同时在安装过程中应注意接入开关的应是相线,严禁零线进开关;金属外壳的灯具应保证外壳接地良好;插座接线应注意相线、零线和保护线的次序;金属外壳的插座应保证外壳接地良好。
