回路电阻测试仪的工作原理

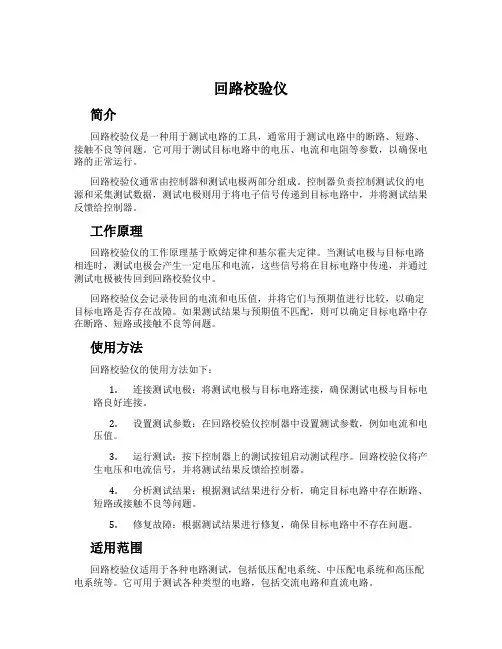

回路校验仪
回路校验仪简介回路校验仪是一种用于测试电路的工具，通常用于测试电路中的断路、短路、接触不良等问题。
它可用于测试目标电路中的电压、电流和电阻等参数，以确保电路的正常运行。
回路校验仪通常由控制器和测试电极两部分组成。
控制器负责控制测试仪的电源和采集测试数据，测试电极则用于将电子信号传递到目标电路中，并将测试结果反馈给控制器。
工作原理回路校验仪的工作原理基于欧姆定律和基尔霍夫定律。
当测试电极与目标电路相连时，测试电极会产生一定电压和电流，这些信号将在目标电路中传递，并通过测试电极被传回到回路校验仪中。
回路校验仪会记录传回的电流和电压值，并将它们与预期值进行比较，以确定目标电路是否存在故障。
如果测试结果与预期值不匹配，则可以确定目标电路中存在断路、短路或接触不良等问题。
使用方法回路校验仪的使用方法如下：1.连接测试电极：将测试电极与目标电路连接，确保测试电极与目标电路良好连接。
2.设置测试参数：在回路校验仪控制器中设置测试参数，例如电流和电压值。
3.运行测试：按下控制器上的测试按钮启动测试程序。
回路校验仪将产生电压和电流信号，并将测试结果反馈给控制器。
4.分析测试结果：根据测试结果进行分析，确定目标电路中存在断路、短路或接触不良等问题。
5.修复故障：根据测试结果进行修复，确保目标电路中不存在问题。
适用范围回路校验仪适用于各种电路测试，包括低压配电系统、中压配电系统和高压配电系统等。
它可用于测试各种类型的电路，包括交流电路和直流电路。
回路校验仪通常用于工业自动化、建筑施工、电力行业等领域，以确保电路的正常运行。
结语回路校验仪是一种重要的电路测试工具，它可用于测试各种类型的电路，以确保电路的正常运行。
使用回路校验仪时，需要注意安全问题，确保测试电极与目标电路良好连接，以避免电击等危险。
一文看懂lcr测试仪测试原理及主要功能

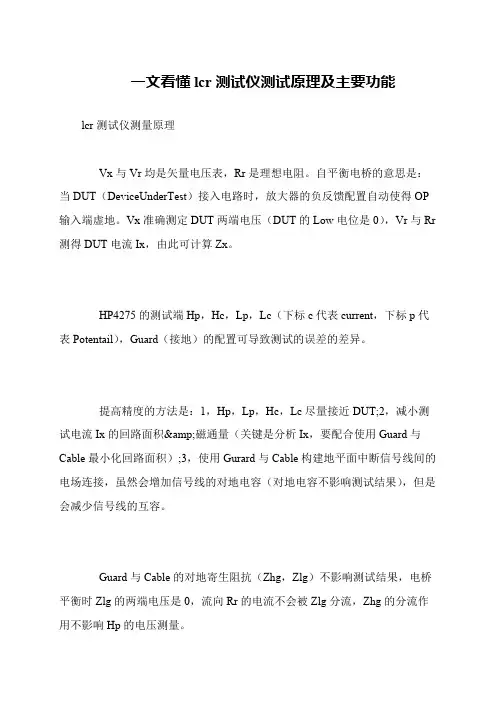

一文看懂lcr测试仪测试原理及主要功能
lcr测试仪测量原理
Vx与Vr均是矢量电压表，Rr是理想电阻。
自平衡电桥的意思是：当DUT（DeviceUnderTest）接入电路时，放大器的负反馈配置自动使得OP 输入端虚地。
Vx准确测定DUT两端电压（DUT的Low电位是0），Vr与Rr 测得DUT电流Ix，由此可计算Zx。
HP4275的测试端Hp，Hc，Lp，Lc（下标c代表current，下标p代表Potentail），Guard（接地）的配置可导致测试的误差的差异。
提高精度的方法是：1，Hp，Lp，Hc，Lc尽量接近DUT;2，减小测试电流Ix的回路面积&磁通量（关键是分析Ix，要配合使用Guard与Cable最小化回路面积）;3，使用Gurard与Cable构建地平面中断信号线间的电场连接，虽然会增加信号线的对地电容（对地电容不影响测试结果），但是会减少信号线的互容。
Guard与Cable的对地寄生阻抗（Zhg，Zlg）不影响测试结果，电桥平衡时Zlg的两端电压是0，流向Rr的电流不会被Zlg分流，Zhg的分流作用不影响Hp的电压测量。
接地电阻测试仪的原理是怎样的
接地电阻测试仪的原理是怎样的
1.电流注入原理
接地电阻测试仪首先通过内部电源产生一个稳定的电流信号，通常为
正弦波信号。
这个电流信号会被注入到接地系统中，产生一个由土壤导体、金属构件和电极组成的回路。
根据欧姆定律，当通过一个电阻时，电流与
电压成正比，因此，电流值可以被测量和记录下来。
2.电压测量原理
接地电阻测试仪会在接地系统上注入一个电流信号，然后测量回路上
的电压。
这个电压通常由测试仪内部的感应电压探头来测量。
感应电压探
头相当于一个高阻抗电压表，它通过感应作用测量接地系统上的电压，而
无需直接接触。
3.计算电阻值的原理
接地电阻计算公式为R=V/I，其中，R为接地电阻值，V为测量得到
的电压值，I为测量得到的电流值。
接地电阻测试仪会测量和记录电流和
电压值，然后根据这个公式计算得到接地电阻的值。
接地电阻测试仪的原理是基于电流和电压之间的关系，通过测量和计
算来确定接地系统的电阻值。
这种测试仪器可以在不同类型的接地系统中
使用，包括工业设备、建筑物和电力系统。
它可以帮助用户确定接地系统
的质量，确保系统的安全性和可靠性。
接地电阻测试仪测试原理
接地电阻测试仪测试原理接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器。
它通过测量接地回路中的电流和电压，来确定接地电阻的大小。
接地电阻测试仪的测试原理主要基于欧姆定律和万用表的测量原理。
一、欧姆定律和接地电阻测试仪欧姆定律是电学基础中的核心定律之一，它描述了电阻、电流和电压之间的关系。
根据欧姆定律，电阻（R）等于电流（I）通过该电阻产生的电压（U）之比，即：R = U / I接地电阻测试仪利用欧姆定律来测量接地回路中的电阻。
其测试原理是通过流经接地回路的电流，测量在该电流下所产生的电压。
通过分析电流和电压之间的关系，可以计算出接地电阻的大小。
二、接地电阻测试仪的工作原理接地电阻测试仪通常采用四线法进行测量。
四线法是一种通过使用两组电流线和两组电压线进行测量的方法，可以排除测试线的电阻对测量结果的影响。
接地电阻测试仪的工作原理如下：1. 接地电阻回路连接：首先，将测试仪的电流线连接到接地电源上，将电压线连接到接地电极上，从而形成一个完整的接地电阻回路。
2. 施加电流：测试仪会向接地电源注入一个特定的电流。
3. 测量电压：测试仪的电压线会测量接地回路中的电压。
这个电压是由电流通过接地电阻时产生的。
4. 计算接地电阻：接地电阻测试仪利用测量到的电流和电压数据，按照欧姆定律的原理，计算出接地电阻的数值。
5. 结果显示：计算完成后，接地电阻测试仪会在屏幕上显示测量结果。
三、接地电阻测试仪的优点接地电阻测试仪在接地电阻测试中具有许多优点，包括：1. 高精度：接地电阻测试仪能够提供高精度的测量结果，可准确评估电气设备或系统的接地状况。
2. 快速便捷：接地电阻测试仪能够在较短的时间内完成测试过程，提高工作效率。
3. 安全可靠：接地电阻测试仪使用非侵入性的测量方法，不会对电气设备或系统造成任何损坏，安全可靠。
4. 易于操作：接地电阻测试仪操作简单，只需按照指示连接线路并按下测试按钮即可完成测试。
5. 数据记录和分析：接地电阻测试仪通常具备数据记录和分析功能，可以保存测试结果并进行后续处理。
lcr测试电阻原理
lcr测试电阻原理
LCR测试仪是一种用于测量电感（L）、电容（C）和电阻（R）的测试仪器。
LCR测试电阻的原理主要基于自平衡电桥测量方法。
以下是LCR测试电阻的具体原理：
1. 电桥平衡：LCR测试仪采用自平衡电桥电路，当DUT（Device Under Test，被测设备）接入电路时，电桥电路自动调整放大器的负反馈配置，使得运算放大器（OP）的输入端虚地。
2. 电压测量：通过矢量电压表Vx准确测量DUT两端的电压，DUT的低电位设为0。
3. 电流测量：通过矢量电压表Vr和理想电阻Rr测量DUT的电流Ix。
4. 计算电阻：根据欧姆定律，通过Vx和Ix计算DUT的电阻Zx。
5. 测试端配置：LCR测试仪的测试端（如Hp、Hc、Lp、Lc等）和Guard （接地）的配置会影响测试误差。
为了提高测量精度，应尽量使Hp、Lp、Hc、Lc接近DUT，并减小测试电流Ix的回路面积和磁通量。
6. 误差减小：使用Guard和Cable构建地平面中断信号线间的电场连
接，增加信号线的对地电容（对测试结果无影响），但减少信号线的互容，从而降低测试误差。
7. 校准：进行开路、短路校准以及负载校准（高档仪器），以确保测量精度。
通过以上原理，LCR测试仪可以准确、高效地测量电阻、电感和电容等参数。
绝缘电阻测试仪 原理

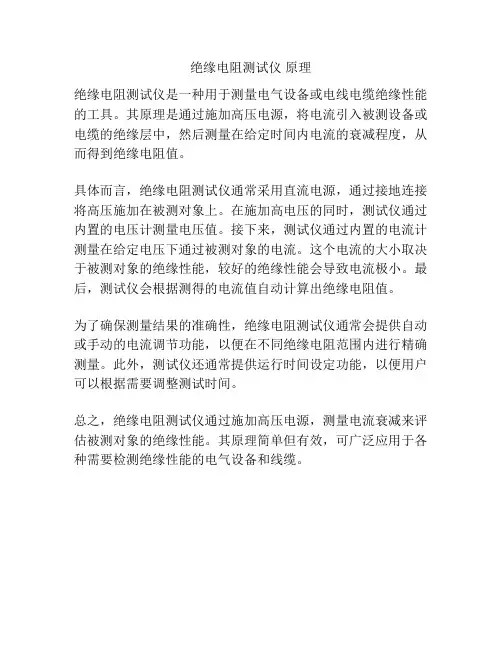

绝缘电阻测试仪原理
绝缘电阻测试仪是一种用于测量电气设备或电线电缆绝缘性能的工具。
其原理是通过施加高压电源，将电流引入被测设备或电缆的绝缘层中，然后测量在给定时间内电流的衰减程度，从而得到绝缘电阻值。
具体而言，绝缘电阻测试仪通常采用直流电源，通过接地连接将高压施加在被测对象上。
在施加高电压的同时，测试仪通过内置的电压计测量电压值。
接下来，测试仪通过内置的电流计测量在给定电压下通过被测对象的电流。
这个电流的大小取决于被测对象的绝缘性能，较好的绝缘性能会导致电流极小。
最后，测试仪会根据测得的电流值自动计算出绝缘电阻值。
为了确保测量结果的准确性，绝缘电阻测试仪通常会提供自动或手动的电流调节功能，以便在不同绝缘电阻范围内进行精确测量。
此外，测试仪还通常提供运行时间设定功能，以便用户可以根据需要调整测试时间。
总之，绝缘电阻测试仪通过施加高压电源，测量电流衰减来评估被测对象的绝缘性能。
其原理简单但有效，可广泛应用于各种需要检测绝缘性能的电气设备和线缆。
回路电阻测试仪工作原理
回路电阻测试仪工作原理
回路电阻测试仪工作原理在于测量电路中的电阻值。
其工作原理主要分为以下几个步骤：
1. 电流激励：测试仪通过内部电源或外部电源向待测电路注入一定的电流。
这个电流被称为激励电流。
2. 电压测量：测试仪利用内部的电压测量装置或外部连接的电压测量设备，在待测电路两个端点之间测量出电压值。
根据欧姆定律，电压与电阻成正比，当电压测量值和激励电流固定时，能够推导得到待测电路的电阻值。
3. 计算电阻值：测试仪使用测量得到的电压值和已知的激励电流值，通过计算或直接读取测试仪内部的电阻计算电路中的电阻值。
这一计算结果可以显示在测试仪的显示屏上，或者通过数据传输接口输出到计算机等外部设备。
需要注意的是，在进行电阻测试之前，我们需要保证待测电路处于断开状态，即没有外部电源和其他干扰信号进入。
此外，测试仪的精度和灵敏度也会对测试结果产生影响，因此在选择电阻测试仪时要注意选择合适的型号以满足实际需求。
天津环路电阻测试仪工作原理
天津环路电阻测试仪工作原理1. 引言天津环路电阻测试仪是一种用于测量电路中电阻值的仪器。
它采用了一种特殊的工作原理，能够精确测量电路中的电阻，并提供准确的测试结果。
本文将详细解释与天津环路电阻测试仪工作原理相关的基本原理。
2. 电阻的基本概念在开始讲解天津环路电阻测试仪的工作原理之前，我们需要先了解一些与电阻相关的基本概念。
2.1 电阻定义在物理学中，电阻是指导体对通过它的电流产生阻碍的程度。
它是一个标量，通常用符号R表示，单位为欧姆（Ω）。
2.2 欧姆定律欧姆定律是描述电流、电压和电阻之间关系的基本定律。
根据欧姆定律，当通过一个导体时，导体两端的电压与通过导体的电流成正比。
数学表达式为：V = I * R其中，V表示导体两端的电压，I表示通过导体的电流，R表示导体的电阻。
2.3 电阻的测量电阻的测量是电路测试中常见的任务之一。
通常使用万用表或专用的电阻测试仪器进行测量。
天津环路电阻测试仪就是其中之一。
3. 天津环路电阻测试仪概述天津环路电阻测试仪是一种基于四线法原理的高精度电阻测量仪器。
它通过在待测电阻上施加恒定电流，并同时测量两端的电压来计算出待测电阻的值。
该仪器采用了天津环路技术，能够消除导线电阻和接触电阻对测试结果的影响，提供更准确的测量结果。
4. 四线法原理四线法是一种用于消除导线和接触电阻对测量结果影响的方法。
它通过在待测物体上施加两个相反方向的恒定电流，并分别在两个不同位置上进行电压测量，从而消除了导线和接触点带来的附加电压降。
4.1 原理图下图为使用四线法进行电阻测量时所使用的原理图：+------------+| |A+ | | B-| |I +------------+| |V1 | | V2| |+------------+其中，A和B是待测电阻的两个端点，I是施加在待测电阻上的恒定电流，V1和V2分别是A、B两点的电压。
4.2 测量过程四线法的测量过程如下： 1. 施加恒定电流：通过A点和B点施加相同大小且方向相反的恒定电流。
常规回路电阻测试仪的测试及操作规程
常规回路电阻测试仪的测试及操作规程常规回路电阻测试仪的测试目前市场上大部分回路电阻测试仪原理是采用典型的四线制测量法,由高频开关电源提供大于100A的测试电流,按下测量键时,高频开关电源输出大于100A以上的测试电流；同时采样电路开始采样,取得的信号经放大器放大,由A/D转换器将模拟信号转换成数字信号后；再经微处理器对数据进行滤波、运算、处理,最后送显示器显示出此次测量的电流和电阻值。
并可以在当电流测试回路出现断线或接触不良时,仪器会根据电流分流器上的电压判断出电流回路接触不良或开路。
直流电阻快速测试仪采用全新电源技术,具有测量迅速、体积小巧、使用方便、测量精度高等特点,是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
1、现有测试方法存在的问题按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值；此时会出现以下几种情况:(1)电压回路开路,测试现场没有强电场干扰,这种情况下,由于放大器输入的差模电压基本为0,故仪器显示的测试数值接近为0,如果测试人员有足够的现场测试经验；可以判断出是仪器电压回路测试线异常,将仪器电压回路测试线异常排除后,可以得出最终正确测试结果；如果测试人员没有足够的现场测试经验,有可能会误判测试仪出现问题,中断测试,更换或返修仪器,延误停电时间,给测试工作带来不必要的麻烦。
(2)电压回路接触不良,大多数情况下断路器的接线端子在长期运行后端子排外表面会产生氧化膜或油膜；当回路电阻仪的电压测试钳夹接到这样的端子排上时就可能产生接触不良,既电压测试线钳夹本身也要产生一定的接触电阻,该接触电阻值达到与电压采样回路的内阻值相当时,将对测试结果产生严重影响。
(3)电压回路开路或接触不良(开路时可视接触电阻R1无穷大),测试现场有较强的电磁干扰,如母线带电；此时带电母线通过以空气为介质的电容,干扰测试仪的两条电压测试线,由于干扰的作用使回路测试仪电压采集线两端出现差模电压。
接触回路电阻测试仪的工作原理
接触回路电阻测试仪的工作原理接触回路电阻测试仪是一种用于检测接触回路电阻的测试仪器。
在电气系统中，接触回路指的是电流在电气系统内的通路，以及通路中的所有连接部分（例如开关、插头等）。
接触回路电阻是指电流在接触回路中的阻碍，这个值越小，通路中的电流就越通畅，电气系统的运行就越稳定。
因此，测试接触回路电阻的准确程度对于电气系统的安全稳定至关重要。
接触回路电阻测试仪的工作原理主要基于欧姆定律和基尔霍夫电压定律。
该测试仪使用一个微小的电流通过接触回路，接着测量通过接触回路的电流，并计算出接触回路电阻的值。
下面将详细介绍接触回路电阻测试仪的工作原理。
测试仪器的结构接触回路电阻测试仪通常由以下几个部分组成：1.电源及电源系统：负责提供测试仪器的电源，如电瓶、充电器等。
2.显示屏和操作系统：用于显示测试仪器的各种操作和数据结果。
3.测试模式选择器：用于选择所需测试模式和参数。
4.测试夹具：用于连接测试仪器与被测电路或设备。
5.模拟及数字电路：用于测量电路参数及进行数据处理。
6.存储和通信系统：用于保存和传输数据，如U盘、数据线、无线传输系统等。
实现原理与步骤在测试接触回路电阻时，需要依次完成以下几个步骤：1.测试夹具连接：将测试夹具连接到被测接口上，并确认连接牢固可靠。
2.测试模式选择：通过测试模式选择器选择接触回路电阻测试模式，并设置测试参数，如测试电流大小和测试时间间隔。
3.测试开始：开始测试时，测试仪器会输出一个微小的电流通过被测接口，并记录通过被测接口的电流值。
4.测量电流值：测试仪器使用内部电阻计算出电流值，并将其显示在显示屏上。
5.计算电阻值：测试仪器使用基尔霍夫电压定律，计算出接触回路电阻的值，并将其显示在显示屏上。
6.结果处理：测试仪器将所有测试结果存储，并根据设置的测试模式返回测试结果。
注意事项在使用接触回路电阻测试仪时，需要注意以下几点：1.测量前应对测试仪器进行校准和检查，确保测试结果的准确性。
电阻测试仪的使用教案
电阻测试仪的使用教案。
一、电阻测试仪的基本原理电阻测试仪主要通过测量电阻值来检测电路中的问题，其工作原理基于欧姆定律。
欧姆定律的公式为 V=IR，其中 V表示电压，I表示电流，R表示电阻。
因此，电阻测试仪的测试方法就是通过施加一个恒定电流值，然后测量电路中的电压，通过计算得出电阻值。
电阻测试仪的工作原理可以简单概括为：施加固定电压，测量电流大小，通过欧姆定律计算得出电阻值。
但是，在实际操作中还需要注意一些其他问题，例如使用正确的测试电压和电流值、正确选择测试模式等，才能保证测试结果的准确性和可靠性。
二、电阻测试仪的使用教案1.检查测试仪器状态在使用电阻测试仪之前，首先需要检查测试仪器的状态，包括测试仪器的电源、仪表指示、测试电极等。
确保测试仪器的状态良好，仪表指示正常工作，以便进行正确的电阻测量操作。
2.置零调整在使用电阻测试仪器进行电阻测量之前，需要进行置零调整。
即在测试前，需要将测试仪器上的置零控制旋钮旋到“0”位置，然后按下零位按钮进行置零调整。
这样可以校正测试回路，并消除测量误差。
3.接线操作接线操作是电阻测试的重要步骤之一。
在接线时，应确保测试仪器测试端与被测电路之间的接触良好，以确保测试数据的准确性。
在接线操作中，需要遵循以下几个步骤：将测试仪器的测试触头与被测电路相连。
测试触头应接触电路金属部分，以确保接触良好。
电阻测试仪器一般具有多组测试端，因此需要根据不同测试情况选择相应的测试端。
确保测试仪器与被测电路之间的连接牢固可靠，防止测试过程中出现接触不良和短路等情况。
4.选择测试模式在进行电阻测试时，需要正确选择测试模式，以保证测试数据的准确性和正确性。
一般来说，电阻测试仪器有两种测试模式：直流电阻测试和交流电阻测试。
直流电阻测试用于测量直流电源电路的电阻值，而交流电阻测试则用于测量交流电源电路的电阻值。
为了确保测试结果的准确性，需要根据被测电路的特点选择正确的测试模式。
5.选择测试电压和电流在进行电阻测量之前，需要选择正确的测试电压和电流值。
讲解回路电阻测试仪的测量方法
合同、协议书模板——可编辑、可修改
讲解回路电阻测试仪的测量方法
回路电阻测试仪，又称变压器回路电阻测试仪，主要是用于测试高压断路器动静触头的接触电阻，断路器导电回路电阻主要取决于动静触头的接触电阻，接触电阻的存在，增大了导体在通电时的损耗，使接触处的温度升高，其值的大小直接影响正常工作时的载流能力，在一定程度上影响短路电流的切断能力，也是反映安装检修工作质量的重要数据。
目前，回路电阻测试仪的测试方法主要有三种,具体操作如下
1、电桥法：使用双臂电桥进行断路器导电回路电阻的测量时，由于测量回路通过的是微弱的电流，难以消除电阻较大的氧化膜，测出的电阻值偏大，而且由于电流小，在其触头接触处难以形成收缩即无法测出收缩电阻。
2、电压降法：在被测回路中，通以直流电流时，在回路接触电阻上将产生压降、测出通过回路的电流值和电压值，计算出接触电阻。
测试过程烦琐，人工计算测量结果，存在一定的误差。
3、微欧仪法(回路电阻测试仪)：原理是电压降原理，只是测量、计算等方面全用单片机处理，大大减少了工作量。
回路电阻测试仪用途
/380回路电阻测试仪用途回路电阻测试仪又称接触电阻测试仪，是用于开关控制设备的接触电阻、回路电阻测量的专用仪器。
原理回路电阻测试仪采用脉宽调制式高频开关电源提供大于100A的测试电流，当按下测量键时，高频开关电源输出大于100A以上的测试电流，同时采样电路开始采样，取得的信号经放大器放大，由A/D转换器将模拟信号转换成数字信号后，再经微处理器对数据进行滤波、运算、处理，最后送显示器显示出此次测量的电流和电阻值。
显示10秒钟后，系统自动复位。
当被测的回路电阻值小于400μΩ时，测量的最小分辨率为0.1μΩ，当被测的回路电阻值大于400μΩ时，测量的最小分辨率为1μΩ。
使用方法步骤⒈按四端子接法接线。
⒉打开电源。
⒊按测量键即可（如电流显示A值小于100A后，可通过面板电流微调进行校正）。
⒋测量显示值后，需保存数据。
⒌测量结束后，请关掉电源。
⒍测试钳请爱护。
使用1.按四线测量法，用专用测试线将被试品连接至仪表面板上，注意电压测量线应接在电流输出线内侧。
2.接通AC220V电源（注意：电源进线的第三根线即保护地必须接到大地），按下电源开/380关，此时电流表、电阻表显示“000”（可在未数允许一位数跳动）。
3.按测量开关，调节电流输出旋钮（按顺时针）至电流表头显示“100.0”时，再读取阻值表头上的数字即为被测试品的阻值，并作记录。
（若显示“1”表示所测回路超量程）。
4.测试完毕，将电流输出调节旋钮（按逆时针）调至最小，复位测量开关，再切断电源开关。
如要重复测试，只需复位测量开关，将测试钳重新夹好，再按测量开关即可。
注意事项1、打开电源开关之前，应先将测试按钮弹起（非测试状态下）、电流调节钮按逆时针调至“零位”。
2、仪器应放置于干燥、通风，无腐蚀性气体的室内。
3、测试完后一定要等电源全部放完后再拆除测试线等装置.维护保养运输设备需要运输时，建议使用仪器包装木箱和减震物品，以免在运输途中损坏，造成不必要的损失。
回路电阻测试仪的原理与使用
回路电阻测试仪的原理与使用
关键词：回路电阻仪原理回路电阻仪连接方法
功能介绍及优势
回路电阻测试仪采用直流压降法用于测量导体之间的接触电阻，可靠判断接触面氧化、接触紧固不良等异常现象造成的电阻发热，该产品集成高精度可控直流电源模块，最大测量范围0~2999uΩ，最大输出电流200A，具备直读、储存和输出的精良设计，符合《JJG1052-2009回路电阻检定规程》和DLT845.4-2004《电阻测量装置通用技术条件第四部份:回路电阻测试仪》的技术规范，小巧便携、易学易用。
操作方法
1．接线图
2．仪器面板与测试线的连接处应扭紧，不得有松动现象。
3．应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。
4．检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。
5．调节“电流选择”旋钮，选择要选用的电流档位，然后按下“测量”键此时电阻表显示值为所测的回路电阻值。
若显示1，则表示所测回路电阻值超量程。
6．测量完毕，断开电源开关，将测试线夹收好，放入附件包内。
工作原理
工作原理比较简单，由内部恒流电源提供测试电流，电流源经“I+、I-”两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“U+、U-”两端口(也称V型口)取出，由电压表V读出。
通过对I、U 的测量，就可以算出被测电阻的阻值。
回路电阻测试仪原理
/380回路电阻测试仪原理按《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。
对此华天电力按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。
智能回路电阻测试仪采用100A恒流输出。
最高输出电压达10V可采用载面细的测试线，大大减轻了现场测试人员的劳动强度。
测试过程全部由单片控制自动实施，精度高，复测性好，单按键操作，简单易行，测试数据液晶显示，结果打印。
适用于不同的工作环境。
工作原理本机内置100A开关电源，使之达到恒流100A两套回路实时跟踪测试。
保证测试结果正确。
产品特点1、高精度回路电阻测试仪采用最新电源技术，能长时间连续输出大电流.2、在严重干扰条件下，读数稳定，重复性好3、最高分辨力达到0.01μΩ，是目前国内唯一能达到0.01μΩ分辨率的接触电阻测试仪。
4、使用进口高性能CPU，测量时系统根据信号大小自动切换量程。
接线方法步骤1. 仪器接线：如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I+、I-接线柱扭紧，细的电源线插入到V+、V-的插座内，两把夹钳夹住被测试品的两端。
/3802.仪器测试线接好后，插上电源线，打开仪器开关，开机菜单显示如下：3.选择电流为固定值100A，按确认键进行时间选择，其中选择时间包括：脉冲、30秒、1分钟、5分钟、10分钟、连续。
选择好时间后按确认键进行测试—查询—设置询环选择，如果要进行测试，可直接按确认键进行测试。
4.选择测试后进行对试品的电阻测试，仪器液晶首先如下界面/3805.此时说明仪器正在对试品加电等待电流稳定，几秒钟后进行正在测试界面，开始对测试，说明充电电流已经稳定，此时界面为：6.此时说明仪器正在对试品加电等待电流稳定，几秒钟后进行正在测试界面，开始对测试，说明充电电流已经稳定，此时界面为：7.此时按存储键将对当前测试数据进行存储，显示如下界面。
接地故障回路阻抗测试方法
接地故障回路阻抗测试方法接地故障回路阻抗测试是电力系统中一项重要的安全检测工作，旨在确保电力设备的接地系统能够正常运行，并及时发现和排除潜在的故障隐患。
本文将介绍接地故障回路阻抗测试的方法和步骤。
接地系统是电力系统中的一个重要组成部分，它通过将设备的金属外壳与大地相连，起到保护人身安全和设备正常运行的作用。
当设备出现故障时，接地系统能够将故障电流迅速引导到大地中，以保护人员和设备的安全。
因此，接地系统的可靠性和有效性对于电力系统的正常运行至关重要。
接地故障回路阻抗测试是评估接地系统性能的一种方法，通过测量接地系统的回路阻抗来判断其质量和可靠性。
回路阻抗是指接地系统中电流通过的路径的阻抗，也可以看作是电流通过接地系统时所遇到的阻碍程度。
回路阻抗越小，说明接地系统对故障电流的引导能力越强。
接地故障回路阻抗测试通常使用的仪器是接地电阻测试仪，它能够测量接地系统中的回路阻抗，并计算出相应的测试结果。
接地电阻测试仪的工作原理是通过施加一定的电压或电流信号，测量接地系统中的电压或电流响应，从而计算出回路阻抗的数值。
接地故障回路阻抗测试的步骤如下：1. 准备工作：确定测试的接地系统和测试点，清理测试点周围的杂物，保证测试的准确性和安全性。
2. 连接测试仪器：将接地电阻测试仪与接地系统的测试点连接，根据测试仪器的说明书确保连接的正确性。
3. 设置参数：根据实际情况设置测试仪器的参数，如电压或电流信号的大小、测试时间等。
4. 进行测试：启动测试仪器开始测试，测试仪器将施加电压或电流信号，并测量接地系统的响应。
5. 记录结果：根据测试仪器的显示，记录测试结果，包括回路阻抗的数值和相应的单位。
6. 分析结果：根据测试结果进行分析，判断接地系统的质量和可靠性。
一般来说，回路阻抗小于某个阈值，说明接地系统正常；而回路阻抗大于阈值，则可能存在故障或问题，需要进一步排查和修复。
7. 整理报告：根据测试结果编写测试报告，包括测试日期、测试仪器型号、测试点位置、测试结果等信息，并提出相应的建议和意见。
回路电阻测试仪工作原理
回路电阻测试仪工作原理回路电阻测试仪是一种常用的电气测试工具，旨在测量电路中的电阻值。
通过测量电路的回路电阻，我们可以判断电路中是否存在故障或损坏的元件。
本文将介绍回路电阻测试仪的工作原理。
一、回路电阻测试仪的基本原理回路电阻测试仪利用欧姆定律来测量电路中的电阻值。
欧姆定律表明，在恒定温度下，电流通过一个物体时，电流与电压之间的比值为常数，即电阻值。
二、回路电阻测试仪的构成回路电阻测试仪由电源、测量电路和显示装置三部分组成。
其中，电源提供所需的电流，测量电路用于测量电压，显示装置用于显示电阻值。
三、回路电阻测试仪的工作步骤1. 准备工作：先确保回路电阻测试仪与被测电路断开连接，在进行测试之前，检查电源是否正常，以及测试仪器的操作是否正确。
2. 连接测试仪：将回路电阻测试仪的正负极分别连接到被测电路的两个测点上。
注意，需要确保测试仪与被测电路的连接牢固稳定，避免产生不准确的测试结果。
3. 设置参数：根据被测电路的特点，设置回路电阻测试仪的参数，如电流大小、测量范围等。
这些参数设置将直接影响测试结果的准确性。
4. 进行测试：开始测试时，启动电源，使电流通过测试电路。
在电流通过测试电路的过程中，测量电压变化，并计算出电阻值。
5. 显示结果：测试完成后，在显示装置上可以读取到测得的电阻值。
如果回路电阻测试仪配备了数据存储功能，还可以将测试结果保存下来，以备后续分析和比较。
四、回路电阻测试仪的注意事项1. 安全注意：在进行回路电阻测试时，应先断开被测电路的电源，确保电流为零后再进行测试，以免给测试人员和设备带来危险。
2. 保持稳定：在进行回路电阻测试时，应尽量保持测试仪与被测电路之间的连接稳定，防止接触不良导致测试结果失准。
3. 参数选择：根据被测电路的特点，选择合适的测试参数，以确保测试结果的准确性。
过大或者过小的电流可能会产生错误的测试结果。
4. 数据分析：根据测试结果，对电路中的电阻变化进行分析，找出可能存在的故障或问题，并进行相应的修复和维护。
短路测试仪原理
短路测试仪原理
短路测试仪是一种用于检测电路中是否存在短路的仪器。
其实现原理是基于电学的基本定律和测量技术。
在电路中，一个短路即表示两个或多个节点被低电阻路径直接连接在一起，导致电流绕过了原本设计的路径。
这会导致电路异常、器件损坏甚至火灾等严重后果。
因此，通过使用短路测试仪，可以快速准确地确定电路中是否存在短路。
短路测试仪的原理主要基于两个重要的定律：欧姆定律和基尔霍夫定律。
欧姆定律规定了电流、电压和电阻之间的关系。
根据欧姆定律，电流等于电压与电阻的比值。
因此，通过测量电路中的电流，可以得到节点之间的电阻情况。
基尔霍夫定律是电路分析中的基本原理之一。
它包含了两个定律：基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律表明，在电路中的任何一个节点处，流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律则表明，在闭合回路中，沿着回路方向的电压之和等于零。
基于以上原理，短路测试仪通过在电路中加入一个外部电流或电压源，并通过测量电流或电压的值，来检测电路中是否存在短路。
通过记录测量值，可以确定短路发生的位置和严重程度。
总之，短路测试仪利用欧姆定律和基尔霍夫定律，通过测量电
流或电压来判断电路中是否存在短路。
这种综合应用了电学基本原理和测量技术的仪器，能够帮助工程师和技术人员快速准确地诊断电路故障，并采取相应的修复措施。
回路电阻测试仪工作原理
回路电阻测试仪工作原理
回路电阻测试仪工作原理又称为回路测试仪工作原理，是一种用于测量电路中电阻值的仪器。
其工作原理如下：
1. 接触电阻：回路电阻测试仪通过接触电极与被测电路的接触，建立测试回路。
电路的接触电阻可以通过测试仪的接触电阻进行校正。
2. 电流注入：测试仪会向被测回路注入一定的电流。
电流通过回路时，会受到回路电阻的阻碍，导致电压降。
3. 电压测量：测试仪测量回路电阻造成的电压降。
一般来说，测试仪会测量两个连接在回路上的测量点之间的电压差。
通过测量点的电压差和电流注入值，可以计算出回路的电阻值。
4. 数据处理：测试仪会对测量到的电压、电流数据进行处理，计算出回路的电阻值。
这一过程通常由测试仪内部的微处理器完成。
5. 结果显示：根据数据处理的结果，测试仪会在显示屏上显示出测量到的回路电阻值。
有些测试仪还可以通过接口将结果传输给其他设备进行进一步处理。
通过以上工作原理，回路电阻测试仪可以准确地测量电路中的电阻值，用于判断电路的运行状态、排除故障以及进行维护工作。
