芯片制造半导体工艺制程实用教程
半导体芯片制造工艺流程
半导体芯片制造工艺流程一、晶圆生产过程1、切割原材料:首先,将原材料(多晶片、单晶片或多晶硅)剪切成小块,称之为原乳片(OOP)。
2、晶圆处理:将原乳片受热加热,使其变形,使其压紧一致,然后放入一种名叫抛光膏的特殊介质中,使原乳片抛光均匀,表面压处理完成后可以形成称做“光本”的片子,用于制作晶圆切片。
3、晶圆切片:将打磨后的“光本”放入切片机,由切片机按特定尺寸与厚度切割成多片,即晶圆切片。
4、外层保护:为防止晶圆切片氧化和粉化,需要给其外层加以保护,银镀层属于最常用的保护方式,银镀用于自行氧化或化学氧化,使晶圆切片的表面具有光泽滑润的特性,同时会阻止晶圆切片粉化,提升晶圆切片的质量。
二、封装1、贴有芯片的封装状态:需要将芯片封装在一个特殊容器,这个容器由多层金属合金制成,其中折叠金属层和金属緩衝層能够有效地抗震,同时能够预防芯片表面外来粉尘的影响,芯片的需要的部件,贴入折叠金属层的空隙中,用以安全固定。
2、针引线安装:引线是封装过程中用来连接外部与芯片内部的一种金属元件,一般由铜带按照需要的形状进行切割而成,由于引线的重要性,需要保证引线的装配使得引线舌语长度相等,防止引线之间相互干涉,芯片内部元件之间并不影响运行。
3、将口金连接到封装上:封装固定完毕后,需要给封装上焊上金属口金,来使得封装具有自身耐腐蚀性能,保护内部金属引线免于腐蚀。
4、将封装上封装在机柜中:把封装好的芯片安装在外壳体内,使得外壳可以有效地防止芯片的护盾被外界的破坏。
三、芯片测试1、芯片测试:芯片测试是指使用指定的设备测试芯片,通过检测芯片的性能参数,来查看芯片的表现情况,判断其是否符合要求,从而判断该芯片产品是否可以出厂销售。
2、功能测试:功能测试是检测半导体芯片的特殊功能,例如检查芯片操作程序功能是否达到产品要求,及看看芯片故障率是否太高等。
3、芯片温度:芯片也要进行温度测试,温度的大小决定了芯片的工作状况以及使用寿命,需要把比较详细的测量温度,用以检查芯片是否能够承受更高的工作温度条件;4、芯片功能检测:功能检测是常用的测试,如扫描检测或静态测试,根据设计上的配置,将芯片进行检测,来看看是否有损坏,看看功能是否正常,符合产品要求。

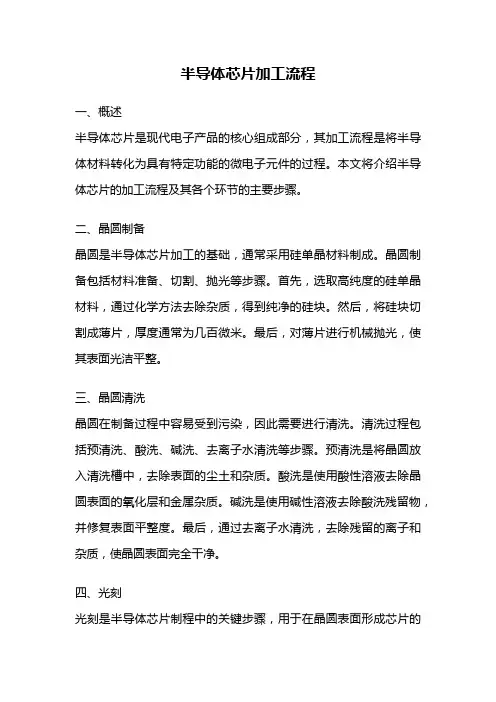

半导体芯片加工流程
半导体芯片加工流程一、概述半导体芯片是现代电子产品的核心组成部分,其加工流程是将半导体材料转化为具有特定功能的微电子元件的过程。
本文将介绍半导体芯片的加工流程及其各个环节的主要步骤。
二、晶圆制备晶圆是半导体芯片加工的基础,通常采用硅单晶材料制成。
晶圆制备包括材料准备、切割、抛光等步骤。
首先,选取高纯度的硅单晶材料,通过化学方法去除杂质,得到纯净的硅块。
然后,将硅块切割成薄片,厚度通常为几百微米。
最后,对薄片进行机械抛光,使其表面光洁平整。
三、晶圆清洗晶圆在制备过程中容易受到污染,因此需要进行清洗。
清洗过程包括预清洗、酸洗、碱洗、去离子水清洗等步骤。
预清洗是将晶圆放入清洗槽中,去除表面的尘土和杂质。
酸洗是使用酸性溶液去除晶圆表面的氧化层和金属杂质。
碱洗是使用碱性溶液去除酸洗残留物,并修复表面平整度。
最后,通过去离子水清洗,去除残留的离子和杂质,使晶圆表面完全干净。
四、光刻光刻是半导体芯片制程中的关键步骤,用于在晶圆表面形成芯片的图案。
光刻涉及到光罩制备、涂覆光刻胶、曝光、显影等步骤。
首先,根据芯片设计制作光罩,光罩上有所需的图案。
然后,在晶圆表面涂覆光刻胶,光刻胶是一种光敏材料。
接下来,将光罩对准晶圆,使用紫外光照射,通过光刻胶的曝光和显影,形成芯片的图案。
五、蚀刻蚀刻是将晶圆表面的材料进行局部去除的过程,用于形成电路结构。
蚀刻涉及到干法蚀刻和湿法蚀刻两种方式。
干法蚀刻是利用化学气相反应去除晶圆表面的材料,湿法蚀刻则是利用溶液腐蚀去除材料。
通过蚀刻,可以形成晶体管、电容等器件的结构。
六、沉积沉积是在晶圆表面沉积一层薄膜,用于构成芯片的导电层、绝缘层等。
沉积涉及到物理气相沉积(PVD)和化学气相沉积(CVD)两种方式。
PVD是将材料蒸发或溅射到晶圆表面,CVD是通过化学反应生成沉积层。
通过沉积,可以形成金属线路、介电层等。
七、刻蚀刻蚀是将沉积层中不需要的部分去除的过程,用于形成芯片的电路结构。
刻蚀涉及到干法刻蚀和湿法刻蚀两种方式。
芯片制造―半导体工艺制程实用教程第六版课后答案
芯⽚制造―半导体⼯艺制程实⽤教程第六版课后答案芯⽚制造――半导体⼯艺制程实⽤教程(美)Peter Van Zant(彼得·范·赞特)课后习题答案本书是⼀本介绍半导体集成电路和器件制造技术,在半导体领域享有很⾼的声誉;包括半导体⼯艺的每个阶段:从原材料的制备到封装、测试和成品运输,以及传统的和现代的⼯艺;提供了详细的插扫⼀扫⽂末在⾥⾯回复答案+芯⽚制造――半导体⼯艺制程实⽤教程⽴即得到答案图和实例,并辅以⼩结、习题、术语表;避开了复杂的数学问题介绍⼯艺技术。
本书是⼀本介绍半导体集成电路和器件制造技术的专业书,在半导体领域享有很⾼的声誉。
本书的讨论范围包括半导体⼯艺的每个阶段:从原材料的制备到封装、测试和成品运输,以及传统的和现代的⼯艺。
全书提供了详细的插图和实例,并辅以⼩结和习题,以及丰富的术语表。
第六版修订了微芯⽚制造领域的新进展,讨论了⽤于图形化、掺杂和薄膜步骤的先进⼯艺和尖端技术,使隐含在复杂的现代半导体制造材料与⼯艺中的物理、化学和电⼦的基础信息更易理解。
本书的主要特点是避开了复杂的数学问题介绍⼯艺技术内容,并加⼊了半导体业界的新成果,可以使读者了解⼯艺技术发展的趋势。
Peter Van Zant 国际知名半导体专家,具有⼴阔的⼯艺⼯程、培训、咨询和写作⽅⾯的背景,他曾先后在IBM和德州仪器(TI)⼯作,之后再硅⾕,⼜先后在美国国家半导体(National Semiconductor)和单⽚存储器(Monolithic Memories)公司任晶圆制造⼯艺⼯程和管理职位。
他还曾在加利福尼亚州洛杉矶的⼭麓学院(Foothill College)任讲师,讲授半导体课程和针对初始⼯艺⼯程师的⾼级课程。
他是《半导体技术词汇》(第三版)(Semiconductor Technology Glossary, Third Edition)、《集成电路教程》(Integrated Circuits Text)、《安全第⼀⼿册》(Safety First Manual)和《芯⽚封装⼿册》(Chip Packag(美)Peter Van Zant(彼得·范·赞特)芯⽚制造――半导体⼯艺制程实⽤教程课后习题答案ing Manual)的作者。
芯片制造半导体工艺实用教程
测试与可靠性验证
功能测试
对芯片进行功能测试,确保其正常工作。
可靠性验证
通过一系列的实验和测试,验证芯片的可靠性和稳定性。
03 芯片制造半导体工艺材料
单晶硅材料
硅是微电子工业中的重要基础材 料,是制造集成电路、太阳能电 池板和微电子设备的主要原料。
单晶硅具有高纯度、高均匀性、 高完整性、低缺陷密度等特点, 是制造高性能集成电路和微电子
汽车电子领域的芯片制造半导 体工艺应用于发动机控制、安 全系统、娱乐系统等模块。
02 芯片制造半导体工艺流程
硅片制备
硅提纯
将硅元素提纯至 99.9999%以上,以满足
半导体制造的要求。
单晶生长
通过一定的技术手段, 在一定条件下生长出单
晶硅锭。
晶锭切片
将生长好的硅锭切成厚 度约200-300微米的硅
芯片制造半导体工艺的应用领域
01
02
03
04
通信领域
芯片制造半导体工艺广泛应用 于通信领域的各种电子设备, 如手机、基站、路由器等。
计算机领域
计算机领域的芯片制造半导体 工艺应用于CPU、GPU、内
存等关键部件。
消费电子领域
消费电子领域的芯片制造半导 体工艺应用于电视、音响、游
戏机等产品。
汽车电子领域
芯片制造的重要性
芯片制造是现代电子工业的基础,广 泛应用于通信、计算机、消费电子、 汽车电子等领域,对推动科技进步和 经济发展具有重要意义。
半导体工艺的发展历程与趋势
发展历程
半导体工艺经历了从晶体管到集 成电路、再到超大规模集成电路 的发展历程,不断追求更高的集 成度和更小的特征尺寸。
发展趋势
随着新材料、新工艺、新技术的 不断涌现,半导体工艺正朝着更 低成本、更高性能、更环保的方 向发展。
半导体芯片制造理论和工艺实用指南
半导体芯片制造理论和工艺实用指南1. 引言
- 半导体芯片的重要性
- 本指南的目的和范围
2. 半导体材料基础
- 半导体材料的性质和分类
- 硅材料的制备和特性
- 其他半导体材料(如III-V族化合物等)
3. 晶圆制造工艺
- 晶圆生长技术(Czochralski法、区熔法等)
- 晶圆切割和抛光
- 晶圆清洗和表面处理
4. 光刻工艺
- 光刻原理和工艺流程
- 光刻胶及其性能
- 曝光技术(光刻机、掩膜版等)
- 显影和刻蚀工艺
5. 薄膜沉积技术
- 物理气相沉积(PVD)
- 化学气相沉积(CVD)
- 原子层沉积(ALD)
- 电镀工艺
6. 离子注入工艺
- 离子注入原理
- 注入设备和工艺参数
- 退火工艺
7. 集成电路制造工艺
- CMOS工艺流程
- 前道工艺(晶圆制备、氧化、光刻、离子注入等) - 后道工艺(金属化、钝化、焊球等)
8. 先进制造技术
- 极紫外光刻技术
- 多晶硅替代技术
- 3D集成电路制造
9. 测试和封装
- 芯片测试技术
- 芯片封装工艺和材料
10. 质量控制和环境影响
- 制程监控和质量控制
- 环境影响和可持续发展
11. 未来发展趋势
- 制造工艺的挑战和机遇 - 新兴材料和技术
12. 附录
- 常用术语表
- 参考文献。

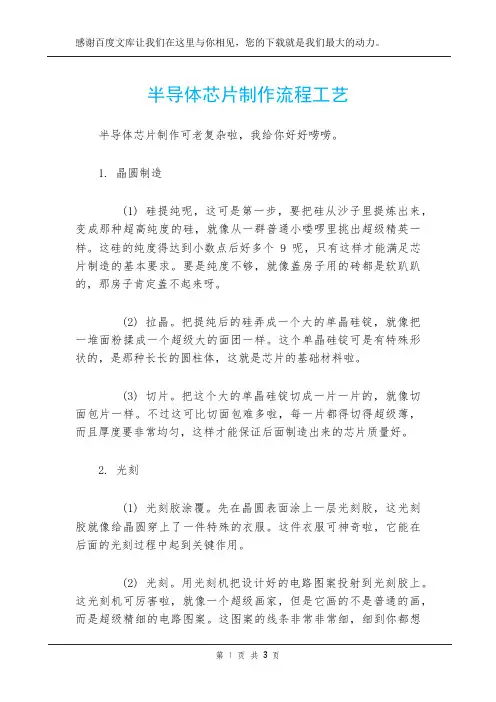

半导体芯片制作流程工艺
半导体芯片制作流程工艺半导体芯片制作可老复杂啦,我给你好好唠唠。
1. 晶圆制造(1) 硅提纯呢,这可是第一步,要把硅从沙子里提炼出来,变成那种超高纯度的硅,就像从一群普通小喽啰里挑出超级精英一样。
这硅的纯度得达到小数点后好多个9呢,只有这样才能满足芯片制造的基本要求。
要是纯度不够,就像盖房子用的砖都是软趴趴的,那房子肯定盖不起来呀。
(2) 拉晶。
把提纯后的硅弄成一个大的单晶硅锭,就像把一堆面粉揉成一个超级大的面团一样。
这个单晶硅锭可是有特殊形状的,是那种长长的圆柱体,这就是芯片的基础材料啦。
(3) 切片。
把这个大的单晶硅锭切成一片一片的,就像切面包片一样。
不过这可比切面包难多啦,每一片都得切得超级薄,而且厚度要非常均匀,这样才能保证后面制造出来的芯片质量好。
2. 光刻(1) 光刻胶涂覆。
先在晶圆表面涂上一层光刻胶,这光刻胶就像给晶圆穿上了一件特殊的衣服。
这件衣服可神奇啦,它能在后面的光刻过程中起到关键作用。
(2) 光刻。
用光刻机把设计好的电路图案投射到光刻胶上。
这光刻机可厉害啦,就像一个超级画家,但是它画的不是普通的画,而是超级精细的电路图案。
这图案的线条非常非常细,细到你都想象不到,就像头发丝的千分之一那么细呢。
(3) 显影。
把经过光刻后的晶圆进行显影,就像把照片洗出来一样。
这样就把我们想要的电路图案留在光刻胶上啦,那些不需要的光刻胶就被去掉了。
3. 蚀刻(1) 蚀刻过程就是把没有光刻胶保护的硅片部分给腐蚀掉。
这就像雕刻一样,把不要的部分去掉,留下我们想要的电路结构。
不过这个过程得非常小心,要是腐蚀多了或者少了,那芯片就报废了。
(2) 去光刻胶。
把之前用来形成图案的光刻胶去掉,这时候晶圆上就留下了我们想要的电路形状啦。
4. 掺杂(1) 离子注入。
通过离子注入的方式把一些特定的杂质原子注入到硅片中,这就像给硅片注入了特殊的能量一样。
这些杂质原子会改变硅片的电学性质,从而形成我们需要的P型或者N型半导体区域。
半导体制造流程及生产工艺流程
半导体制造流程及生产工艺流程1.原料准备:半导体制造的原料主要是硅(Si),通过提取和纯化的方式获得高纯度的硅单晶。
2. 晶圆制备:将高纯度的硅原料通过Czochralski或者Float Zone方法,使其形成大型硅单晶圆(晶圆直径一般为200mm或300mm)。
3.表面处理:进行化学机械抛光(CMP)和去杂质处理,以去除晶圆表面的污染物和粗糙度。
4.晶圆清洗:使用化学溶液进行清洗,以去除晶圆表面的有机和无机污染物。
5.硅片扩散:通过高温反应,将所需的杂质(如磷或硼)掺杂到硅片中,以改变其电子性质。
6.光刻:在硅片上涂覆光刻胶,并使用掩模板上的图案进行曝光。
然后将光刻胶显影,形成图案。
7.蚀刻:使用化学溶液进行蚀刻,以去除未被光刻胶所保护的区域,暴露出下面的硅片。
8.金属蒸镀:在硅片表面沉积金属层,用于连接电路的不同部分。
9.氧化和陶瓷:在硅片表面形成氧化层,用于隔离不同的电路元件。
10.电极制备:在硅片上形成金属电极,用于与其他电路元件连接。
11.测试和封装:将晶圆切割成单个芯片,然后对其进行测试和封装,以确保其性能符合要求。
以上是半导体制造的主要步骤,不同的半导体产品可能还涉及到其他特定的工艺流程。
此外,半导体制造过程还需要严格的质量控制和环境控制,以确保产品的可靠性和性能。
不同的半导体生产流程会有所不同,但大致上都包含以下几个关键的工艺流程:1. 前端制程(Front-end Process):包括晶圆清洗、来料检测、扩散、光刻、蚀刻、沉积等步骤。
这些步骤主要用于在硅片上形成电子元件的结构。
2. 中端制程(Middle-end Process):包括溅射、化学机械抛光、化学物理蚀刻、金属蒸镀等步骤。
这些步骤主要用于在晶圆上形成连接电子元件的金属线路。
3. 后端制程(Back-end Process):包括划片、电极制备、测试、封装等步骤。
这些步骤主要用于将芯片进行切割、封装,以及测试芯片的性能。
芯片制造半导体工艺制程实用教程
1.6 器件制造
• 半导体器件制造分4个不同阶段: 1.材料准备 2.晶体生长与晶圆准备 3.芯片制造 4.封装
材料 准备
晶体生长 与晶圆准备
晶圆 制造
封装
第一步 材料准备
第二步晶体生长与晶圆准备
第三步 芯片制造
制造 电性测试 (芯片分捡)
第四步 封装
封装 良品芯片 被封装 并测试
在晶圆 上制造 单个 电路
芯片制造半导体工艺实用教程
第一章
半导体产业介绍
• 概述 微电子从40年代末的第一只晶体管(Ge合金管) 问世, 50 年代中期出现了硅平面工艺,此工艺不 仅成为硅晶体管的基本制造工艺,也使得将多个 分立晶体管制造在同在一硅片上的集成电路成为 可能,随着制造工艺水平的不断成熟, 使微电子 从单只晶体管发展到今天的ULSI。 回顾发展历史,微电子技术的发展不外乎包括 两个方面:制造工艺和电路设计,而这两个又是 相互相成,互相促进,共同发展。
(元件 / 芯片)
年
水平
缩写 SSI MSI LSI VLSI ULSI
单位芯片内的器件数 2 ~ 50 50 ~ 5000 5000 ~100 000 100 000 ~ 1 000 000 > 1 000 000
小规模集成电路 中规模集成电路 大规模集成电路 特大规模集成电路 超大规模集成电路
• 特征尺寸的减小和电路密度的提高产生的结果是: • 信号传输距离的缩短和电路速度的提高,芯片或电 路功耗更小。
1.5 半导体工业的构成
• 半导体工业包括材料供应、电路设计、芯片制造和 半导体工业设备及化学品供应五大块。 • 目前有三类企业:一种是集设计、制造、封装和市 场销售为一体的公司;另一类是做设计和销售的公 司,他们是从芯片生产厂家购买芯片;还有一种是 芯片生产工厂,他们可以为顾客生产多种类型的芯 片。
半导体芯片生产工艺流程
半导体芯片生产工艺流程一、概述半导体芯片是现代电子产品的核心组成部分,其生产工艺涉及多个环节,包括晶圆制备、光刻、腐蚀、离子注入等。
本文将详细介绍半导体芯片生产的整个流程。
二、晶圆制备1. 硅片选取:选择高质量的单晶硅片,进行清洗和检测。
2. 切割:将硅片切割成约0.75毫米厚度的圆盘形状。
3. 研磨和抛光:对硅片进行机械研磨和化学抛光处理,使其表面光滑均匀。
4. 清洗:使用纯水和化学溶液对硅片进行清洗。
5. 氧化:在高温下将硅片表面氧化形成一层二氧化硅薄膜,用于保护芯片和制作电容器等元件。
三、光刻1. 光阻涂覆:在硅片表面涂覆一层光阻物质,用于保护芯片并固定图案。
2. 掩模制作:将芯片需要制作的图案打印到透明玻璃上,并使用光刻机将图案转移到光阻层上。
3. 显影:使用化学溶液将未固定的光阻物质去除,形成芯片需要的图案。
四、腐蚀1. 金属沉积:在芯片表面沉积一层金属,如铝、铜等。
2. 掩模制作:使用光刻机制作金属需要的图案。
3. 腐蚀:使用化学溶液将未被保护的金属部分腐蚀掉,形成需要的电路结构。
五、离子注入1. 掩模制作:使用光刻机制作需要进行离子注入的区域。
2. 离子注入:在芯片表面进行离子注入,改变硅片内部材料的电子结构,从而形成PN结和MOS管等元件。
六、热处理1. 氧化:在高温下对芯片进行氧化处理,使其表面形成一层厚度均匀的二氧化硅保护层。
2. 烘烤:对芯片进行高温烘烤处理,促进材料结构稳定和元件性能提升。
七、封装测试1. 封装:将芯片封装到塑料或金属外壳中,保护芯片并连接外部电路。
2. 测试:对芯片进行电学测试,检测其性能和可靠性。
八、结语半导体芯片生产是一项复杂而精密的工艺,涉及多个环节和技术。
通过以上介绍,我们可以更加深入地了解半导体芯片的生产流程和关键技术。
芯片制造半导体工艺制程实用教程
薄膜生长是半导体制造过程中的重要环节之一,其作用是在硅片表面生长一层或多层不同性质的 薄膜。本书从薄膜生长的基本原理入手,详细介绍了化学气相沉积、物理气相沉积等薄膜生长方 法。本书还介绍了薄膜生长过程中可能出现的问题及其解决方案。
这句话强调了半导体工艺制程的复杂性和跨学科性。在半导体工艺制程中, 需要运用物理、化学、材料科学等多个学科的知识,同时还需要进行不断的实验 和优化,才能制造出高性能的集成电路芯片。
“随着技术的发展,半导体工艺制程已经进入纳米时代,纳米级别的精度和 清洁度已经成为必要条件。”
这句话指出了半导体工艺制程进入纳米时代后,对精度和清洁度的要求变得 更加严格。在纳米级别上,半导体的性质和行为会发生显著的变化,因此需要采 用新的技术和方法来控制和优化这些变化,以确保制造出的集成电路芯片具有高 性能和稳定性。
这句话概括了芯片制造的复杂性和困难性。制造一颗集成电路芯片需要经过 从半导体材料制备到最后的封装测试等多个工艺步骤,每个步骤都需要精确控制 参数和严格的清洁度要求。这些工艺步骤需要在纳米级别进行控制,这需要高精 度的设备和精细的工艺流程设计。
“半导体工艺制程是一个多学科交叉的领域,需要物理、化学、材料科学等 多个学科的支撑。”
《芯片制造半导体工艺制程实用教程》这本书是一本非常实用的参考书籍,它涵盖了半导体制造 工艺的各个方面,包括硅片的制备、光刻、刻蚀、掺杂、薄膜生长等。通过学习本书,读者将深 入了解半导体制造工艺的基本原理和实际操作流程,从而为芯片制造行业打下坚实的基础。本书 还介绍了各种工艺中可能出现的问题及其解决方案,这些对于实际应用具有重要的指导意义。
芯片制造-半导体工艺制程实用教程-学习笔记
第一章半导体工业1、电子数字集成器和计算器(ENIAC) 18000个真空三极管,70000个电阻,10000个电容,6000个开关,耗电150000W,成本约400000美元 重30吨,占地140平方米 宾夕法尼亚的摩尔工程学院于1947年进行公开演示;2、晶体管(transistor)-传输电阻器。
John Bardeen, Walter Brattin, William Shockley 共同荣获1956年诺贝尔物理奖;3、每个芯片中只含有一个器件的器件称为分立器件(晶体管、二极管、电容器、电阻器)4、集成电路(integrated circuit) 平面技术(planar technology) Kilby&Noyce共同享有集成电路的专利;5、集成电路中器件的尺寸(特征图形尺寸-微米)和数量时IC发展的两个共同标志。
集成度水平(integration level)的范围:小规模集成电路 SSI 2-50(单位芯片内的器件数)芯片边长约为100mils 中规模集成电路 MSI 50-5000(单位芯片内的器件数)大规模集成电路 LSI 5000-100000(单位芯片内的器件数)特大规模集成电路 VLSI 100000-1000000(单位芯片内的器件数)超大规模集成电路 ULSI >1000000(单位芯片内的器件数)芯片每边长约为500mils储存器电路由其存储比特的数量来衡量;逻辑电路的规模经常用栅极的数量来评价;6、1960年1英寸直径晶圆; 8英寸(约200毫米) 12英寸(约300毫米) 1英寸=25.3mm7、特征尺寸的减小和电路密度的增大带来了很多益处。
在电路的性能方面时电路速度的提高、传输距离的缩短,以及单个器件所占空间的减小使得信息通过芯片时所用的时间缩短;电路密度的提高还使芯片或电路耗电量更小;8、成本降低和性能提高这两个因素推动了固态电子在产品中的实用;据估计到2008年全世界工业生产的晶体管将达到每个人10亿个;9、电子工业可分为两个主要部分:半导体和系统(产品),涵盖印刷电路板制造商;半导体产业由两个主要部分组成:一部分是制造半导体固态器件和电路的企业,生产过程称为晶圆制造(wafer fabrication),在整个行业有三种类型的芯片供应商,一种是集设计、制造、封装和市场销售为一体的公司;另一种是做设计和晶圆市场的公司,他们从晶圆工厂购买芯片;还有一种是晶圆代工厂,它们可以为顾客生产多种芯片10、固态器件的制造阶段:材料准备-晶体生长与晶圆准备-晶圆制造(前线工艺FEOL和后线工艺BEOL)-封装 二氧化硅(沙子)-含硅气体-硅反应炉-多晶硅11、场效应管(FET);金属氧化物(MOS);氧化掩膜;平面技术;外延;12、1963年塑封在硅器件上的使用加速了价格下滑,绝缘场效应管(IFET),互补型MOS (CMOS)电路;13、接触光刻机(contact aligner)、投射光刻机、离子注入机、电子束(E-beam)机、膜版步进式光刻机(Stepper)14、工业控制的技术竞争:自动化、成本控制、工艺特性化与控制、人员效率15、国家技术发展路线图(National Technology Roadmap for Semiconductor,NTRS)第二章 半导体材料和工艺化学品1、原子结构:电子 质子 中子 空穴(未填充电子的位置)任何原子中都有数量相等的质子和电子;任何元素都包括特定数目的质子,没有任何两种元素有相同数目的质子;有相同最外层电子数的元素有着相似的性质;最外层被填满或者拥有8个电子的元素是稳定的;原子会试图与其他原子结合而形成稳定的条件。
芯片制造半导体工艺实用教程
芯片制造半导体工艺实用教程概述半导体芯片是现代电子行业中的重要组成部分,广泛应用于计算机、通信、消费电子等各个领域。
芯片制造工艺是生产芯片的核心环节,包括晶圆加工和封装测试两个主要步骤。
本教程将介绍芯片制造的基本流程和关键技术,帮助读者了解半导体工艺和芯片制造过程。
第一章:晶圆加工工艺1.1晶圆制备晶圆是半导体芯片制造的基础材料,通常由单晶硅制成。
本节将介绍晶圆制备的主要过程,包括单晶生长、切割和抛光等。
1.2光刻光刻是制备芯片图案的重要步骤,通过光刻胶和光刻机将设计图案转移到晶圆上。
本节将介绍光刻的原理、步骤和常见问题。
1.3电子束曝光电子束曝光是一种高分辨率的芯片制造技术,适用于制作微细结构。
本节将介绍电子束曝光的原理、设备和关键参数。
1.4电镀电镀是制备金属薄膜的常用技术,用于连接芯片各个部分。
本节将介绍电镀的原理、工艺和注意事项。
第二章:封装测试工艺2.1封装工艺封装是将芯片封装成器件的过程,包括芯片切割、铺线、焊接等。
本节将介绍封装工艺的步骤和常见封装形式。
2.2焊接技术焊接是芯片封装中的关键步骤,确保芯片与外部引脚的连接可靠。
本节将介绍常见的焊接技术和焊接质量控制方法。
2.3芯片测试芯片测试是确保芯片质量的关键环节,包括功能测试、可靠性测试等。
本节将介绍常见的芯片测试方法和测试设备。
2.4封装材料封装材料是封装工艺中的重要组成部分,直接关系到芯片的性能和可靠性。
本节将介绍常见的封装材料和其选择原则。
第三章:相关工艺技术3.1清洗技术清洗技术是芯片制造中的常用步骤,用于去除表面污染物和残留物。
本节将介绍芯片清洗的方法、设备和注意事项。
3.2热处理技术热处理技术是芯片制造中的关键工艺,用于改变材料的性能和结构。
本节将介绍常见的热处理方法和其应用领域。
3.3薄膜制备技术薄膜制备是芯片制造中的重要环节,用于制备功能性薄膜。
本节将介绍常见的薄膜制备方法和材料选择原则。
3.4工艺控制和质量管理工艺控制和质量管理是确保芯片制造过程稳定和质量可控的关键。
最全半导体IC制造流程
最全半导体IC制造流程半导体是一种特殊的材料,可在一定条件下具有导电和绝缘特性。
半导体集成电路(IC)是在半导体材料上制造出的微小电子元件,可用于存储、处理和传输信息。
下面是半导体IC制造流程的详细步骤:1.单晶硅生长:首先,通过熔融法或气相沉积法将高纯度硅材料制备成硅单晶棒。
该单晶棒将充当晶圆的基材。
2.制备晶圆:将硅单晶棒锯成薄片,厚度通常为0.7毫米。
然后,使用化学机械抛光(CMP)将晶圆研磨成平坦表面。
3.清洗晶圆:使用一系列化学溶液和超纯水清洗晶圆表面,去除上一步骤中可能残留的污染物。
4.晶圆预处理:晶圆暴露在气氛中,以形成二氧化硅(SiO2)的保护层。
5.光刻:将光刻胶涂覆在晶圆上,然后使用光刻机按照特定的设计图案照射。
通过光刻胶的化学反应,将图案转移到晶圆表面。
6.电子束蒸发:使用电子束蒸发仪将金属材料蒸发到晶圆表面,形成导电线路,如金属电极。
7.离子注入:使用离子注入机将特定的离子注入晶圆表面,以改变导电性能。
此过程用于制造PN结,形成晶体管等。
8.化学腐蚀与刻蚀:使用刻蚀液和化学腐蚀液去除不需要的材料,只保留目标器件。
对于多层结构,需要多次重复该过程。
9.化学气相沉积(CVD):在需要的区域上沉积薄膜材料。
CVD是一种通过化学反应在晶圆表面上沉积原子或分子的方法。
10.金属蒸发:使用电子束蒸发仪将金属材料蒸发到需要的区域。
11.腐蚀与刻蚀:再次使用腐蚀液和刻蚀液去除不需要的材料,以形成更加精细的器件结构。
12.清洗晶圆:使用超纯水和化学溶液清洗晶圆,去除可能残留的污染物。
13.封装和测试:将制造好的芯片封装在外壳中,以保护芯片并提供外部电路连接。
封装后,进行电性能测试和功能测试,确保芯片的质量和可用性。
14.品质控制:在整个制造过程中,需要严格控制生产参数和工艺流程,以保证成品的质量和稳定性。
此外,需要对每一批次的芯片进行品质检验,确保符合相关标准和规范。
半导体IC制造是一项复杂且精密的过程,涉及多个步骤和精准的设备。
最全半导体IC制造流程(精)
《半导体IC制造流程》一、晶圆处理制程晶圆处理制程之主要工作为在硅晶圆上制作电路与电子组件(如晶体管、电容体、逻辑闸等,为上述各制程中所需技术最复杂且资金投入最多的过程,以微处理器(Microprocessor为例,其所需处理步骤可达数百道,而其所需加工机台先进且昂贵,动辄数千万一台,其所需制造环境为为一温度、湿度与含尘量(Particle均需控制的无尘室(Clean-Room,虽然详细的处理程序是随着产品种类与所使用的技术有关;不过其基本处理步骤通常是晶圆先经过适当的清洗(Cleaning之后,接着进行氧化(Oxidation及沈积,最后进行微影、蚀刻及离子植入等反复步骤,以完成晶圆上电路的加工与制作。
二、晶圆针测制程经过Wafer Fab之制程后,晶圆上即形成一格格的小格,我们称之为晶方或是晶粒(Die,在一般情形下,同一片晶圆上皆制作相同的芯片,但是也有可能在同一片晶圆上制作不同规格的产品;这些晶圆必须通过芯片允收测试,晶粒将会一一经过针测(Probe仪器以测试其电气特性,而不合格的的晶粒将会被标上记号(Ink Dot,此程序即称之为晶圆针测制程(Wafer Probe。
然后晶圆将依晶粒为单位分割成一粒粒独立的晶粒,接着晶粒将依其电气特性分类(Sort并分入不同的仓(Die Bank,而不合格的晶粒将于下一个制程中丢弃。
三、IC构装制程IC构装制程(Packaging则是利用塑料或陶瓷包装晶粒与配线以成集成电路(Integrated Circuit;简称IC,此制程的目的是为了制造出所生产的电路的保护层,避免电路受到机械性刮伤或是高温破坏。
最后整个集成电路的周围会向外拉出脚架(Pin,称之为打线,作为与外界电路板连接之用。
四、测试制程半导体制造最后一个制程为测试,测试制程可分成初步测试与最终测试,其主要目的除了为保证顾客所要的货无缺点外,也将依规格划分IC的等级。
在初步测试阶段,包装后的晶粒将会被置于各种环境下测试其电气特性,例如消耗功率、速度、电压容忍度...等。
芯片制造半导体工艺教程
芯片制造半导体工艺教程芯片制造是现代科技领域的重要一环,它涉及到半导体工艺的许多方面。
半导体工艺是制造芯片的关键技术,通过不同的工艺步骤来逐渐建立起芯片内部的结构,完成电子元件的制造和集成。
下面是一个关于芯片制造半导体工艺的简要教程。
1.半导体基板制备半导体基板是芯片制造的起点,常用的基板材料包括硅(Si)和蓝宝石(Sapphire)等。
制备过程包括切割、清洗和抛光等步骤,确保基板表面的平整度和纯度。
2.光刻技术光刻技术是芯片制造过程中的核心步骤之一,通过光刻设备将芯片设计投射到光刻胶上,然后使用紫外光刻胶暴光和显影工艺,将芯片图形定义到半导体基板上。
光刻技术要求高分辨率和高精度。
3.沉积工艺沉积工艺是用来制造电极、屏蔽层和绝缘层等元件的工艺步骤。
常用的沉积技术包括化学气相沉积(CVD)和物理气相沉积(PVD)等。
这些技术可以在半导体基板上沉积出亚微米级的材料层。
4.蚀刻工艺蚀刻工艺是用来去除不需要的材料或者改变材料形状的工艺步骤。
常见的蚀刻技术有湿法蚀刻和干法蚀刻等。
蚀刻工艺可以形成微细结构,用于制作通道、孔洞和线路等。
5.离子注入离子注入是将杂质掺杂到半导体材料中的工艺步骤。
这种工艺可以改变半导体材料的电学性质,用于制造电极和晶体管等元件。
离子注入工艺需要高能粒子束来注入杂质。
6.封装和测试封装是将已完成的芯片进行保护和连接的工艺步骤。
封装通常使用塑料封装或者金属封装等方式,以保护芯片免受外界环境的影响。
封装后的芯片需要进行测试和质量检查,以确保其功能正常和质量合格。
7.尺寸缩小随着芯片制造技术的发展,人们不断追求芯片的尺寸更小、性能更好。
为了实现这一目标,工艺师们持续改进和创新工艺步骤,例如多重暴光和多层叠加等技术,以提高芯片的集成度和性能。
总结:芯片制造的工艺教程可以分为基板制备、光刻技术、沉积工艺、蚀刻工艺、离子注入、封装、测试和尺寸缩小等步骤。
这些工艺步骤相互配合,逐渐构建出芯片内部的结构和元件。
半导体芯片生产工艺流程
半导体芯片生产工艺流程第一步:晶圆制备晶圆是半导体芯片的基板,通常由硅材料制成。
晶圆的制备包括以下步骤:1.片源选取:从整片的硅材料中选取出纯度较高的区域,作为晶圆的片源。
2.切割:将选定的片源切割成薄片,通常每片厚度约为0.7毫米。
3.扩散:在晶圆表面通过高温扩散将杂质元素掺入硅材料中,以改变硅的导电性能。
4.清洗:使用化学方法对晶圆进行清洗,以去除表面的杂质和污染物。
第二步:芯片制造在晶圆上制造半导体芯片的过程称为前向工艺,包括以下主要步骤:1.硅酸化:在晶圆表面涂覆一层薄的二氧化硅(SiO2)膜,用于保护晶圆表面和隔离电路部件。
2.光刻:通过将光线投射到晶圆上,将设计好的电路图案转移到光刻胶上,形成掩膜图案。
3.电离注入:使用高能离子注入设备将杂质元素注入到晶圆中,以改变硅的特性,形成PN结等半导体电路元件。
4.氧化:将晶圆加热至高温,并与氧气反应,使表面生成二氧化硅(SiO2)绝缘层,用于隔离电路元件。
5.金属沉积:通过物理或化学方法在晶圆上沉积金属层,用于形成电路的导线和连接。
6.蚀刻:使用化学溶液腐蚀晶圆表面的非金属部分,以形成电路图案。
7.清洗和检测:对制造好的芯片进行清洗和检测,以排除可能存在的缺陷和故障。
第三步:封装测试芯片制造完成后,需要进行封装和测试,以形成最终的可供使用的芯片产品。
封装测试的主要步骤包括:1.封装:将制造好的芯片放置在塑料或陶瓷封装体中,并使用焊接或线缝将芯片与封装体连接起来。
2.金线键合:使用金线将芯片的引脚与封装体上的引脚连接起来,以形成电路的连接。
3.制卡:将封装好的芯片焊接到载板上,形成芯片模块。
4.测试:对封装好的芯片进行功能测试、可靠性测试和性能测试,以确保芯片的质量和性能达到设计要求。
5.修补和排序:对测试后出现的故障芯片进行修补或淘汰,将合格芯片分组进行分类和排序。
以上就是半导体芯片生产工艺流程的主要步骤,每个步骤都需要精密的设备和技术来完成。
《芯片制造-半导体工艺制程实用教程》学习笔记
《芯片制造-半导体工艺制程实用教程》学习笔记整理:Anndi 来源:电子胶水学习指南()本人主要从事IC封装化学材料(电子胶水)工作,为更好的理解IC封装产业的动态和技术,自学了《芯片制造-半导体工艺制程实用教程》,貌似一本不错的教材,在此总结出一些个人的学习笔记和大家分享。
此笔记原发在本人的“电子胶水学习指南”博客中,有兴趣的朋友可以前去查看一起探讨之!前言及序言(点击链接查看之)-----------------------------------1第1章半导体工业-----------------------------------------2—3第2章半导体材料和工艺化学品---------------------------4—5第3章晶圆制备-----------------------------------------------6第4章芯片制造概述---------------------------------------7—8第5章污染控制-------------------------------------------9—10第6章工艺良品率----------------------------------------11—12第7章氧化-----------------------------------------------13—14第8章基本光刻工艺流程—从表面准备到曝光------------15—17第9章基本光刻工艺流程—从曝光到最终检验------------18—20第10章高级光刻工艺-------------------------------------21—23第11章掺杂----------------------------------------------24—26第12章淀积----------------------------------------------27—29第13章金属淀积-----------------------------------------30—31第14章工艺和器件评估----------------------------------32—33第15章晶圆加工中的商务因素---------------------------34—35第16章半导体器件和集成电路的形成-------------------------36第17章集成电路的类型----------------------------------37—38第18章封装----------------------------------------------39—41 个人感慨----------------------------------------------------------41第一章半导体工业1、电子数字集成器和计算器(ENIAC)18000个真空三极管,70000个电阻,10000个电容,6000个开关,耗电150000W,成本约400000美元重30吨,占地140平方米宾夕法尼亚的摩尔工程学院于1947年进行公开演示;2、晶体管(transistor)-传输电阻器。
【半导体芯片制造】芯片制作工艺流程
芯片制作工艺流程工艺流程1) 表面清洗晶圆表面附着一层大约2um的Al2O3和甘油混合液保护之,在制作前必须进行化学刻蚀和表面清洗。
2) 初次氧化有热氧化法生成SiO2 缓冲层,用来减小后续中Si3N4对晶圆的应力氧化技术干法氧化Si(固) + O2 àSiO2(固)湿法氧化Si(固) +2H2O àSiO2(固) + 2H2干法氧化通常用来形成,栅极二氧化硅膜,要求薄,界面能级和固定电荷密度低的薄膜。
干法氧化成膜速度慢于湿法。
湿法氧化通常用来形成作为器件隔离用的比较厚的二氧化硅膜。
当SiO2膜较薄时,膜厚与时间成正比。
SiO2膜变厚时,1膜厚与时间的平方根成正比。
因而,要形成较厚的SiO2膜,需要较长的氧化时间。
SiO2膜形成的速度取决于经扩散穿过SiO2膜到达硅表面的O2及OH 基等氧化剂的数量的多少。
湿法氧化时,因在于OH基在SiO2膜中的扩散系数比O2的大。
氧化反应,Si 表面向深层移动,距离为SiO2膜厚的0.44倍。
因此,不同厚度的SiO2膜,去除后的Si表面的深度也不同。
SiO2膜为透明,通过光干涉来估计膜的厚度。
这种干涉色的周期约为200nm,如果预告知道是几次干涉,就能正确估计。
对其他的透明薄膜,如知道其折射率,也可用公式计算出(d SiO2) / (d ox) = (n ox) / (n SiO2)。
SiO2膜很薄时,看不到干涉色,但可利用Si的疏水性和SiO2的亲水性来判断SiO2膜是否存在。
也可用干涉膜计或椭圆仪等测出。
SiO2和Si界面能级密度和固定电荷密度可由MOS二极管的电容特性求得。
(1 00)面的Si的界面能级密度最低,约为10E+10 -- 10E+11/cm –2 .e V -1 数量级。
(100)面时,氧化膜中固定电荷较多,固定电荷密度的大小成为左右阈值的主要因素。
3) CVD(Chemical Vapor deposition)法沉积一层Si3N4(Hot CVD或LPCVD)。
半导体工艺制程实用教程
半导体工艺制程实用教程嘿,朋友们!今天咱们来聊聊半导体工艺制程这神奇的玩意儿,就像探索一个神秘而又充满魅力的世界。
半导体,这可是现代科技的基石啊!想象一下,没有半导体,咱们的手机、电脑、电视,那些让咱们生活变得丰富多彩的宝贝,还能像现在这样厉害吗?答案肯定是:不能!那半导体工艺制程到底是啥呢?简单说,就像是盖一座超级精密的小房子。
每一块砖、每一片瓦,都得放得恰到好处,不能有一丝一毫的差错。
咱们先来说说光刻这一步。
这就好比是在一块超级小的画布上画画,而且这画笔得细得不能再细,画错一点点都不行。
你说难不难?这可是需要超级高的技术和超级精细的设备才能做到的。
还有蚀刻,这就像是把不需要的部分一点点“挖掉”,就像雕刻大师在精心雕琢一件绝世珍品,稍有不慎,整个作品就毁啦!离子注入呢,就像是给这个小世界注入了神奇的“魔法力量”,让半导体有了各种各样神奇的性能。
沉积过程呢,就好像是给这个小世界铺上一层又一层的“保护衣”,让它能更稳定地工作。
在整个半导体工艺制程中,清洁那可是重中之重啊!一点点的灰尘,就像是一颗小炸弹,能把整个精心打造的成果给毁了。
这就好像你做了一桌美味佳肴,结果掉进去一只苍蝇,那得多糟心呐!而且啊,做半导体工艺可不能着急,得有耐心,就像酿酒一样,得慢慢等,慢慢磨,才能出精品。
朋友们,想想看,要是没有半导体工艺制程的不断进步,咱们能享受到这么快速的信息传递,能有这么多好玩的高科技产品吗?所以说,半导体工艺制程可不简单,它需要高超的技术,精细的操作,还有无限的耐心和细心。
但正是因为有了它,咱们的生活才变得如此精彩!这就是半导体工艺制程的魅力所在,你难道不觉得神奇吗?。
芯片制造-半导体实用工艺教程
芯片制造-半导体工艺教程Microchip Fabrication----A Practical Guide to Semicondutor Processing目录:第一章:半导体工业[1][2][3]第二章:半导体材料和工艺化学品[1][2][3][4][5]第三章:晶圆制备[1][2][3]第四章:芯片制造概述[1][2][3]第五章:污染控制[1][2][3][4][5][6]第六章:工艺良品率[1][2]第七章:氧化第八章:基本光刻工艺流程-从表面准备到曝光第九章:基本光刻工艺流程-从曝光到最终检验第十章:高级光刻工艺第十一章:掺杂第十二章:淀积第十三章:金属淀积第十四章:工艺和器件评估第十五章:晶圆加工中的商务因素第十六章:半导体器件和集成电路的形成第十七章:集成电路的类型第十八章:封装附录:术语表#1 第一章半导体工业--1芯片制造-半导体工艺教程点击查看章节目录by r53858概述本章通过历史简介,在世界经济中的重要性以及纵览重大技术的发展和其成为世界领导工业的发展趋势来介绍半导体工业。
并将按照产品类型介绍主要生产阶段和解释晶体管结构与集成度水平。
目的完成本章后您将能够:1. 描述分立器件和集成电路的区别。
2. 说明术语“固态,”“平面工艺”,““N””型和“P”型半导体材料。
3. 列举出四个主要半导体工艺步骤。
4. 解释集成度和不同集成水平电路的工艺的含义。
5. 列举出半导体制造的主要工艺和器件发展趋势。
一个工业的诞生电信号处理工业始于由Lee Deforest 在1906年发现的真空三极管。
1真空三极管使得收音机, 电视和其它消费电子产品成为可能。
它也是世界上第一台电子计算机的大脑,这台被称为电子数字集成器和计算器(ENIAC)的计算机于1947年在宾西法尼亚的摩尔工程学院进行首次演示。
这台电子计算机和现代的计算机大相径庭。
它占据约1500平方英尺,重30吨,工作时产生大量的热,并需要一个小型发电站来供电,花费了1940年时的400, 000美元。
