网络摄像机基础知识
网络摄像机工作原理

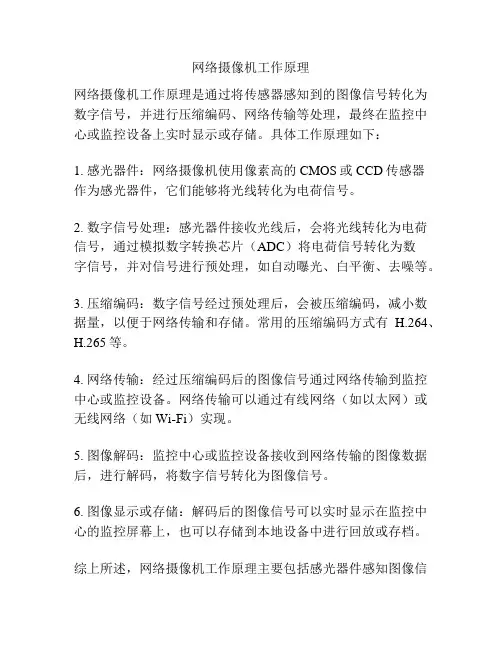

网络摄像机工作原理
网络摄像机工作原理是通过将传感器感知到的图像信号转化为数字信号,并进行压缩编码、网络传输等处理,最终在监控中心或监控设备上实时显示或存储。
具体工作原理如下:
1. 感光器件:网络摄像机使用像素高的CMOS或CCD传感器
作为感光器件,它们能够将光线转化为电荷信号。
2. 数字信号处理:感光器件接收光线后,会将光线转化为电荷信号,通过模拟数字转换芯片(ADC)将电荷信号转化为数
字信号,并对信号进行预处理,如自动曝光、白平衡、去噪等。
3. 压缩编码:数字信号经过预处理后,会被压缩编码,减小数据量,以便于网络传输和存储。
常用的压缩编码方式有H.264、H.265等。
4. 网络传输:经过压缩编码后的图像信号通过网络传输到监控中心或监控设备。
网络传输可以通过有线网络(如以太网)或无线网络(如Wi-Fi)实现。
5. 图像解码:监控中心或监控设备接收到网络传输的图像数据后,进行解码,将数字信号转化为图像信号。
6. 图像显示或存储:解码后的图像信号可以实时显示在监控中心的监控屏幕上,也可以存储到本地设备中进行回放或存档。
综上所述,网络摄像机工作原理主要包括感光器件感知图像信
号、数字信号处理、压缩编码、网络传输、图像解码和图像显示或存储等步骤。
网络摄像机的工作原理是什么
网络摄像机的工作原理是什么网络摄像机是一种可以通过网络连接并进行视频传输的摄像机设备。
它采用数字化技术,将摄像头的图像信息转换为数字信号,并通过网络协议将信号传输到指定的接收端。
网络摄像机具有很多优点,例如远程访问、高清画质、灵活性等。
1.图像采集:网络摄像机采用光学传感器,通过物理光学原理将物体的光线信息转换为电信号。
传感器由感光元件、滤光器和透镜组成。
感光元件是将光信号转换为电信号的关键部件,常用的有CMOS和CCD两种类型。
滤光器用于调节光线的颜色,透镜用于聚焦和控制景深。
2.编码:摄像机将采集到的模拟视频信号通过模拟-数字转换器(ADC)转换为数字信号。
然后,使用压缩算法对数字信号进行编码,减小数据量,提高传输效率。
常用的视频编码算法有MJPEG、MPEG-4、H.264等。
3.网络传输:网络摄像机通过网线或无线网络将编码后的数字信号传输到网络中。
网络传输协议常用的有RTSP(实时流传输协议)、HTTP、FTP等。
摄像机还可以采用IP地址和端口号的方式连接到网络,并通过DHCP等协议获取IP地址,实现与网络的通信。
4.图像显示:接收端可以通过浏览器、专用客户端等方式接收网络摄像机传输的图像信号,并进行解码和显示。
一般来说,接收端需要先获取摄像机的IP地址和端口号,然后使用相应的协议与摄像机建立连接,并接收视频流数据进行解析和显示。
网络摄像机的工作原理可以简单归纳为图像采集、编码、网络传输和图像显示四个步骤。
其中,图像采集通过光学传感器将物体的光线信息转换为电信号;编码将模拟视频信号转换为数字信号,并对数字信号进行压缩编码;网络传输将编码后的数字信号通过网络协议传输到接收端;图像显示接收和解析图像信号,并进行显示。
网络摄像机利用数字化技术和网络通信技术,实现了远程监控、视频会议等功能,广泛应用于安防、教育、交通等领域。
摄像机基础知识介绍
摄像机基础知识介绍摄像机基础知识介绍摄像机常用专业术语解释大汇总1) 什么是镜头的焦距?——(难度:中等)答:从光学原理来讲焦距就是从焦点到透镜中心的距离。
即焦距长度。
如"f=8-24mm,",就是指镜头的焦距长度为8-24mm2) CCTV的含义是什么?——(难度:中等)答:CCTV 是英文Closed Circuit T elevision的缩写,意思是闭路电视监控系统3) 焦距长短与成像大小、视角大小有什么关系?——(难度:容易) 答:焦距长短与成像大小成正比,焦距越长成像越大,焦距越短成像越小。
镜头焦距长短与视角大小成反比,焦距越长视角越小,焦距越短视角越大。
3) 什么是镜头F值?——(难度:容易)答:F 值即指镜头之明亮度。
镜头规格中所显示<最大口径比1:1.2>之<1.2>即为F值。
F值越小表示镜头之明亮度越高。
F值每缩小一级距,明亮度即增加两倍。
镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例,因此影像明亮度为F值平方之反比。
由此推算,F值每缩小一级距,明亮度即增加两倍。
4) 什么是镜头的光圈?——(难度:容易)答:光圈的功能就如同我们人类眼睛的虹蟆,主要用来调整摄像机的进光量,F表示镜头的孔径,较小的F值表示较大的光圈5) 什么是景深?——(难度:容易)答:当某一物体聚焦清晰时,从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。
焦点相当清晰的这段从前到后的距离就叫做景深6) 什么是广角镜头?(Wide Angle)——(难度:容易)答:广角镜头因焦距非常短,所以投射到底片上的景物就变小了扩阔镜头拍摄角度,除可拍摄更多景物,更能在狭窄的环境下拍摄出宽阔角度的影像。
视角90度以上,观察范围较大,近处图像有变形。
7) 什么是长焦镜头?——(难度:容易)答:视角20度以内,焦距可达几十毫米或上百毫米8) 什么是变焦镜头?——(难度:容易)答:镜头焦距连续可变,焦距可以从广角变到长焦,焦距越长成像越大。
网络摄像机基础知识
网络摄像机基础知识目录一,什么是网络摄像机 (2)二,网络摄像机的工作原理 (2)三,网络摄像机产品结构: (2)五,如何选择网络摄像机: (4)成像质量 (4)压缩方式 (6)视频模块芯片方案 (8)摄像机功能 (8)软件功能 (8)六,网络传输方式: (9)七,供电方式: (9)八,视频存储方式介绍: (9)一,什么是网络摄像机网络摄像机又叫IP 摄像机(或IP Camera)。
“IP” 是“Internet Protocol”的缩写,是目前用于计算机网络及Internet 上最广泛的一种通讯协议。
IP Camera为一种可生产数字视频流,并将视频流通过有线或无线网络进行传输的摄像机,已经超越了地域的限制,只要有网络都可以进行远程监控及录像,将大大节省安装布线的费用,真正做到远程监控无界限。
二,网络摄像机的工作原理网络摄像机主要结合了互联网技术中先进的网络通讯技术和计算机数字多媒体领域中先进的图像语音压缩技术和图像控制技术,实现专业远程监控管理。
整套系统采用RJ45接口,TCP/IP、PPPOE等国际标准互联网通讯技术协议,适用于ADSL和LAN环境,能够直接架构在局域网、广域网和无线网络上。
系统采用了嵌入式实时多任务操作系统,使用了功能强大的CPU完成视频压缩和传输的工作,网络用户通过专用软件或用浏览器直接观看图像,整个过程无须铺设专用视频传输和信号控制电缆,极大地提高了整个监控系统的稳定性和可靠性。
通过网络摄像机,授权用户无论是LAN还是W AN,都可以在网络的任何计算机上通过计算机来控制远端系统的云台、镜头方位及镜头焦距、景深和光圈变化,采集现场图像,实施全方位监控。
网络摄像机将图像转换为基于TCP/IP网络标准的数据包,使摄像机所摄的画面通过RJ-45以太网接口或WIFI WLAN无线接口直接传送到网络上,通过网络即可远端监视画面。
网络摄像机采用了最先进的摄像技术和网络技术,具有强大的功能。

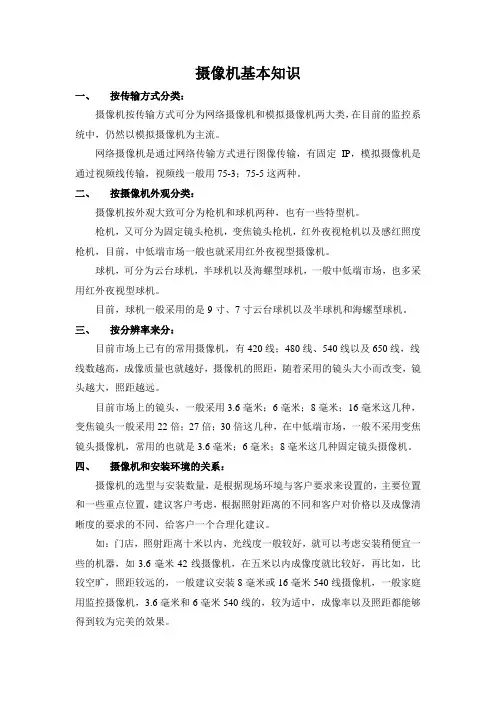

摄像机基本知识
摄像机基本知识一、按传输方式分类:摄像机按传输方式可分为网络摄像机和模拟摄像机两大类,在目前的监控系统中,仍然以模拟摄像机为主流。
网络摄像机是通过网络传输方式进行图像传输,有固定IP,模拟摄像机是通过视频线传输,视频线一般用75-3;75-5这两种。
二、按摄像机外观分类:摄像机按外观大致可分为枪机和球机两种,也有一些特型机。
枪机,又可分为固定镜头枪机,变焦镜头枪机,红外夜视枪机以及感红照度枪机,目前,中低端市场一般也就采用红外夜视型摄像机。
球机,可分为云台球机,半球机以及海螺型球机,一般中低端市场,也多采用红外夜视型球机。
目前,球机一般采用的是9寸、7寸云台球机以及半球机和海螺型球机。
三、按分辨率来分:目前市场上已有的常用摄像机,有420线;480线、540线以及650线,线线数越高,成像质量也就越好,摄像机的照距,随着采用的镜头大小而改变,镜头越大,照距越远。
目前市场上的镜头,一般采用3.6毫米;6毫米;8毫米;16毫米这几种,变焦镜头一般采用22倍;27倍;30倍这几种,在中低端市场,一般不采用变焦镜头摄像机,常用的也就是3.6毫米;6毫米;8毫米这几种固定镜头摄像机。
四、摄像机和安装环境的关系:摄像机的选型与安装数量,是根据现场环境与客户要求来设置的,主要位置和一些重点位置,建议客户考虑,根据照射距离的不同和客户对价格以及成像清晰度的要求的不同,给客户一个合理化建议。
如:门店,照射距离十米以内,光线度一般较好,就可以考虑安装稍便宜一些的机器,如3.6毫米42线摄像机,在五米以内成像度就比较好,再比如,比较空旷,照距较远的,一般建议安装8毫米或16毫米540线摄像机,一般家庭用监控摄像机,3.6毫米和6毫米540线的,较为适中,成像率以及照距都能够得到较为完美的效果。
五、摄像机芯片:目前市场所采用的摄像机芯片,大多数是采用索尼CCD感光芯片,该类芯片与夏普及飞利浦来比较,成像效果和图像色彩,比后者要好很多,所以,市场普遍采用索尼CCD。
摄像机基础知识与三大要素
摄像机基础知识与三大要素
摄像机基础知识与三大要素
一是摄像机图像清晰度:由于传统的电视机接收使电视台发射出来的射频信号,这一信号对应的视频图像带宽通小于6M,而电视机的清晰度通常大于40()线,要求监视器具有较高的图像与清晰度,专业监视器在通道电路上比起传统电视机而言应具备带宽补偿和提升电路,使之通频带更宽,图像清晰度更高。
二是摄像机色彩还原度,如果说清晰度主要是在于视频通道的幅频特性来决定,还原度主要由监视器中有红(R)、绿(G)、蓝(E)三基色度信号与亮度信号相位所决定。
由于监视器所观察的为静态图像,而对监视器色彩还原度的要求比电视机更高,专业监视器的视放通道在亮度、色度处理和R、G、B处理上应该具备精确的补偿电路延迟,以确保亮/色信号和R、G、E信号相位同步。
三是摄像机整机稳定度:监视器在构成闭路监控系统时,通常需要每天24小时,每年365天连续无间断的通电使用(而电视机通常每天仅工作几小时),并且某些监视器的应用环境可能较为恶劣,这就要求监视器的可靠性和稳定性更高。
与电视机相比而言,在设计上,监视器的电流、功耗、温度及抗电干扰、电冲击的能力和裕度以及平均无故障使用时间均要远大于电视机,同时监视器还必须使用全屏蔽金属外売确保电磁兼容和干扰性能;在元器件的选型上,监视器使用的元器件的耐压、电流、温度、湿度等各方面特性都要高于电视机使用的元器件。
而在安装、调试尤其是元器件和整机老化的工艺要求上,监视器的要求也更高,电视机制造时整机老化通常是在流水线上常温通电8 小时左右,而监视器的整机老化则需要在高温、高湿密闭环境的老化流水线上通电老化24小时以上,以确保整机的稳定性。
网络摄像机培训IPC基础知识
网络摄像机培训-基础知识
——产品管理部
内容提要
1 网络摄像机的基本概念 2 网络摄像机的硬件构成 3 网络摄像机的主要功能 4 网络摄像机的特色 5 网络摄像机的应用优点 6 网络摄像机的产品介绍 7 网络摄像机的未来发展趋势
网络摄像机的定义
网络摄像机基本概念
网络摄像机是视频监控系统的前端采集及处理设备,主要完成原始视频 的采集和压缩,并通过网络传输到后端的存储和管理设备。它结合了传统摄 像机和网络视频的技术,除具备一般的摄像机图像捕捉功能外,还能让用户 通过网络实现远程视频监控、存储以及对采集到的图像信息做出分析和采取 相关的措施。 有自己的微处理器和内存,一般用操作系统,内置服务器,支 持多种网络协议,拥有地址和动态域名,可以通过浏览器输入地址进行视频 观看。
其他设备
网络摄像机的主要功能
➢ 视频编码:采集并编码压缩视频信号; ➢ 音频功能:采集压缩音频信号,实现音频实时播放或录音; ➢ 网络功能:编码压缩的视音频信号通过网口传输; ➢ 云台、镜头控制功能:通过网络控制云台、镜头的各种动作; ➢ 存储功能:可以把压缩的视音频信号临时存储在本地存储介质(卡等); ➢ 报警输入输出:能接受、处理报警输入输出信号,即具备报警联动功能; ➢ 移动检测报警:检测场景内移动物体并产生报警,灵敏度可调; ➢ 视频分析:自动对视频场景进行分析,比对原则并触发报警;
➢ 现有采集系统 ➢ 清晰度受限 ➢ 制式625扫描线去消影575线 ➢ 信号调制带宽6.5 ➢ 帧率受限 ➢ 25帧 30帧 ➢ 传输结构的缺陷 ➢ 介质 ➢ 容量
模拟摄像机+编码器与网络摄像机的差异
网络摄像机
图像码流
采集系统与编码系统直 接交换数字信号 实现更高分辨率、帧率
摄像监控知识点总结大全
摄像监控知识点总结大全一、摄像监控的基本原理1.1 传感器原理摄像监控系统需要使用摄像头来获取图像,摄像头内部通常包含一个光学透镜和一个传感器。
传感器是摄像头内部的核心部件,它将光学透镜所捕获到的光线转换为电信号。
目前使用较广泛的传感器类型包括CCD传感器和CMOS传感器。
CCD传感器具有较高的图像质量和灵敏度,而CMOS传感器则具有低功耗等优势。
1.2 图像采集原理摄像头通过传感器采集图像时,首先是光线通过透镜成像在传感器上,传感器对感光信号进行转换,然后转换成数字信号输出。
这些数字信号经过编码压缩后,最终形成了我们所看到的视频画面。
1.3 视频信号传输原理视频信号通过摄像头采集后,需要传输到监控中心或者存储设备。
视频信号的传输可以通过有线传输和无线传输来实现。
有线传输一般使用网线、同轴电缆或者光纤进行传输,无线传输则是通过无线网络或者其他无线传输技术实现。
在传输过程中需要考虑信号的稳定性、传输距离、抗干扰能力等因素。
1.4 视频信号存储原理摄像监控系统通常需要将摄像头采集的视频信号进行存储,以备需要时进行回放、审查。
视频信号的存储一般使用硬盘录像机(DVR)或网络视频录像机(NVR)等设备进行存储。
1.5 视频信号处理原理视频信号在存储或者传输过程中可能需要进行编码压缩、解码解压缩、分割、合成等处理。
视频信号处理技术可以有效减小存储空间和传输带宽,提高视频画面质量等。
二、摄像监控系统组成2.1 摄像头摄像头是摄像监控系统的核心部件,它通过传感器和光学透镜等部件将光线转换为视频信号。
摄像头种类繁多,包括固定焦距摄像头、变焦摄像头、高清摄像头、红外摄像头等,不同类型的摄像头适用于不同的监控需求。
2.2 监控显示设备监控显示设备用于显示摄像头采集的视频画面。
目前广泛使用的显示设备包括监视器、电视墙、投影仪等,它们可以实时显示多个摄像头的视频画面。
2.3 视频传输设备视频传输设备用于将摄像头采集的视频信号传输到监控中心或者存储设备。
华为eSpace摄像机基础知识
CHoUpAyWrigEhItT©EC2H0N1O0LHOuGaIwESeiCTOe.c,hLTnDol.ogies Co., Ltd. All rHiguhatws reeisCeornvefidd.ential
半球内部结构
上下两部分由电 缆进行连接。
主处理板和接口板合一。 位于上下两个支架间。
Sensor板在这里面,和 镜头垂直。
镜头在出厂前已经集成 和调试好。
CHoUpAyWrigEhItT©EC2H0N1O0LHOuGaIwESeiCTOe.c,hLTnDol.ogies Co., Ltd. All rHiguhatws reeisCeornvefidd.ential
1”(inch) 9.6mm 12.8mm 16mm
2/3”(inch) 1/2”(inch) 1/3”(inch) 1/4”(inch)
6.6mm
4.8mm
3.6mm
2.7mm
8.8mm
6.4mm
4.8mm
3.6mm
11mm
8mm
6mm
4mm
CHoUpAyWrigEhItT©EC2H0N1O0LHOuGaIwESeiCTOe.c,hLTnDol.ogies Co., Ltd. All rHiguhatws reeisCeornvefidd.ential
Page 2
摄像机简介
在安防领域中,摄像机通常是指含有镜头的摄像机,如半球摄像机、一体化球机等都是由摄像机和镜 头构成的一体化设备。但是,对于普通枪式摄像机,由于可能需要配置不同类型的镜头,因此“摄像 机”也指不包括镜头的裸摄像机,在实际应用中需根据应用的具体需求,选择一个合适的镜头与裸摄 像机配套。
网络摄像机基础知识介绍
网络摄像机基础知识介绍网络摄像机是一种结合传统摄像机与网络技术所产生的新一代摄像机,它可以将影像通过网络传至地球另一端,且远端的浏览者不需用任何专业软件,只要标准的网络浏览器即可监视其影像。
网络摄像机内置一个嵌入式芯片,采用嵌入式实时操作系统。
视频信号数字化后由高效压缩芯片压缩,通过网络传送到Web服务器。
网络上用户可以直接用浏览器观看Web服务器上的摄像机图像,授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。
网络摄像机的分类防爆低速球机(按云台速度可分为) 匀速半球高速按外观样式分枪机红外防水机低速聚焦网络摄像机一体机(按聚焦速度可分为)高速聚焦有线IP网络摄像机超高速聚焦按网络类型分3G网络无线IP网络摄像机WIFI网络球机半球机枪机一体机红外防水机一体机是一款电动三可变摄像机,通常是装入球机外壳中,作为球机的机芯来使用。
网络摄像机的组成网络摄像机一般由镜头、图像传感器、声音传感器、A/D转换器、处理器、图像、声音编码器,外部报警、网络接口等部分组成。
1、镜头名词解释:镜头有两种解释,一是指由多片透镜组成,用来生成影像的光学部件。
二是指开机到关机所拍摄下来的一段连续的画面,或两个剪接点之间的片段。
通常我们所提到的镜头是第一中解释,即光学镜头,简称镜头。
固定光圈按光圈分手动光圈二可变(可调焦距、聚焦、自动光圈)镜头自动光圈手动变焦三可变(可调焦距、调聚焦、调光圈)变焦镜头二可变(可调焦距、聚焦、自动光圈)按焦距分电动变焦定焦镜头三可变(可调焦距、调聚焦、调光圈)1.1焦距名词解释:指从透镜的光心到光聚集之焦点的距离。
亦是照相机中,从镜片中心到底片或CCD等成像平面的距离。
光心:可以把凸透镜的中心近似看作是光心。
摄像机的镜头是一组透镜,当平行于主光轴的光线穿过透镜时,会会聚到一点上,这个点叫做焦点,焦点到透镜中心的距离,就称为焦距。
焦距固定的镜头,即定焦镜头;焦距可以调节变化的镜头,就是变焦镜头。
网络摄像机传输工作原理
网络摄像机传输工作原理网络摄像机是一种通过互联网实时传输视频和音频信号的视频监控设备。
它是基于网络技术的发展而出现的,并且随着网络带宽的增加和技术的进步,网络摄像机已经广泛应用于各行各业的安防监控领域。
本文将详细介绍网络摄像机的传输工作原理。
一、网络摄像机的基本构成网络摄像机主要由图像采集单元、图像处理单元、网络传输单元和用户接口等几个主要组成部分构成。
1. 图像采集单元:负责从摄像头中采集图像信号,并将其转换为数字信号。
2. 图像处理单元:对采集到的图像信号进行处理,包括图像压缩、分辨率调整和图像增强等。
3. 网络传输单元:将处理后的数字信号通过网络传输给用户端,实现实时的视频和音频传输。
4. 用户接口:用户可以通过网络连接或者其他方式接入网络摄像机,并通过用户接口进行实时观看和管理。
二、网络摄像机的传输方式网络摄像机的传输方式主要包括有线传输和无线传输两种。
1. 有线传输:有线传输是通过网线将视频信号和音频信号传输到网络摄像机所连接的网络设备中,如交换机或者路由器。
这种传输方式稳定可靠,适用于需要长距离传输的场景。
2. 无线传输:无线传输是通过无线网络将视频信号和音频信号传输到接收设备中。
无线传输提供了更大的灵活性和便捷性,适用于需要移动性和临时布置的场景。
三、网络摄像机的传输协议网络摄像机的传输协议是实现视频和音频传输的基础。
常用的传输协议包括RTSP、HTTP、TCP/IP和UDP等。
1. RTSP(Real Time Streaming Protocol):实时流媒体传输协议,用于控制和传输实时媒体数据。
2. HTTP(Hypertext Transfer Protocol):超文本传输协议,用于在Web浏览器和网络服务器之间传输超文本信息。
3. TCP/IP(Transmission Control Protocol/Internet Protocol):传输控制协议/网际协议,是互联网上使用最广泛的一种协议。
监控摄像机基础知识(必读)
一、电脑用的摄像头与监控用摄像机的区别时代在发展,社会在进步,电子拍照技术已经基本上取代了传统的胶片技术,且运用领域日益广泛。
当今社会,在我们身边常见的摄像机主要有两种,一种是安装在电脑上的普通摄像头,另一种则是安装在小区、工厂、仓库、学校边的监控摄像机。
两者之间有着很多的共同点,都能进行实现一些基本的监控功能,下面我们来对两者之间的相同点与不同点进行分析。
1、相同点其一、监控摄像机和电脑摄像头都能对一定场景进行实时监控、拍照,具有一定的监控能力。
其二、它们的成像原理基本一致,只是所用的传感器不同而已。
其三、都用辅助光源。
好一点的电脑摄像头都配有白光辅助灯,而现在的监控摄像机基本上都配有红外灯板做为辅助光源。
2、不同点一是适用领域不同。
电脑摄像头的主要用途在于满足日常的网络交流需求,应用于视频聊天、大头贴拍照等方面。
而监控摄像机的主要用途是对监控场景进行实时监控,预防违法犯罪事件的发生,同时也用于事后调查取证等一系列安防活动。
电脑摄像头只能进行短距离摄像,一般不具备防水、防雷、防低温等特性,对环境要求高,成像质量差。
而监控摄像机能够进行中远距离监控,操作方便,对环境要求低,能够对各种环境进行监控,图像分辨率也较高。
二是元件不同。
监控摄像机的主要目的是为了满足安防视频监控的需求,因此它的各项硬件配置都要比电脑摄像头高很多。
应用于夜间监控的红外监控摄像机配有专门的红外灯,而高档电脑摄像头只配有几颗小功率LED灯,夜间成像效果没有监控摄像机好。
另外监控摄像机为了适应环境的需求而集成了更多的功能元件,如光敏电阻,防雷击芯片,自动除霜装置,具备自动变焦、智能追踪、人脸识别等功能。
三是成像质量不同。
监控摄像机比电脑摄像头更具智能性,大部分监控摄像机产品都具备抗强光、低照度、宽动态、防震动等功能,成像分辨率高,画面清晰明亮,夜视效果好。
电脑摄像头则拍摄角度固定,镜头透光性差,成像模糊,无法进行远距离拍照摄影,不具备感应红外光的能力,夜间成像质量则更差。
摄像机应用基础知识
摄像机应用基础知识摄像机是一种用于拍摄图像的设备,它能够将现实世界中的场景转化为电子信号,并存储或传输给其他设备显示或处理。
摄像机应用广泛,包括电影制作、监控系统、视频会议、人工智能等领域。
了解摄像机的基础知识对于使用和理解摄像机的原理和功能非常重要。
1. 摄像机的成像原理:摄像机的成像原理是利用透镜将光线聚焦在感光元件上,感光元件能够将光线转化为电子信号。
目前最常用的感光元件是CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体),它们能够将光线转化为电荷或电压信号。
2. 分辨率与画质:分辨率是指摄像机能够捕捉到的图像细节的能力,通常以水平像素数(例如720p、1080p)来表示。
分辨率越高,画面细节越清晰。
另外,还有帧率(每秒显示的图像数)和比特率(图像传输的数据量)等参数也会影响画质。
3. 摄像机的镜头和焦距:镜头是摄像机的重要组成部分,它能够控制摄像机的视角和景深。
焦距指的是镜头与摄像机感光元件之间的距离,它会影响画面的放大倍数和视野范围。
较短的焦距可以拍摄广角、大视野的照片,而较长的焦距可以拍摄远距离的细节。
4. 摄像机的曝光和白平衡:摄像机的曝光控制是指控制感光元件接收的光线量,以保证图像的亮度合适。
通常可以通过调整快门速度、光圈大小和增益等参数来实现曝光控制。
另外,白平衡是指调整摄像机对不同光源的颜色响应,以保证图像色彩真实。
5. 自动对焦和图像稳定:摄像机通常具有自动对焦功能,能够通过识别图像中的对焦目标,并自动调整焦距,以保证图像的清晰度。
图像稳定功能能够通过软件或硬件技术减少图像的抖动,提供稳定的图像画质。
6. 存储与传输:摄像机通常会将拍摄的图像和视频存储到内置存储设备(如内存卡)或外部存储介质(如硬盘或云存储)中。
同时,摄像机也可以通过有线或无线连接与其他设备进行数据传输,如显示器、计算机或网络系统。
总之,摄像机是一种重要的图像采集设备,掌握摄像机的基础知识可以帮助我们更好地使用和理解摄像机的各种功能和应用。
摄像机基础知识
摄像机基础知识摄像机镜头的基础知识1、镜头的种类(根据应用场合分类)广角镜头:视角90度以上,观察范围较大近处图像有变形标准镜头:视角30度左右,使用范围较广长焦镜头:视角20度可达几十毫米或上百毫米变焦镜头:镜头焦距连续可变,焦距可以从广角变到长焦,焦距越长则成像越大。
针孔镜头:用于隐蔽观察,经常被安装在天花板或墙壁内2、被摄物体的大小,距离与焦距的关系假设被摄物体的宽度和高度为W、H,被摄物体与镜头距离L,镜头焦距F则:F=WL/WW:图像的宽度(被摄物体在CCD靶面上成像宽度)F=HL/H H:图像高度(被摄物体在CCD靶面上成像高度)CCD靶面尺寸规格单位MM规格宽高1/3 4.8 3.61/2 6.4 4.82/3 8.8 6.61 12.7 9.6由于摄像机画面宽度和高度与电视接收画面宽度和高度一样,其比例炎4:3当L不变。
H或W增大时F变小,当H或W不变时,L 增大时,F增大3、镜头的焦距定焦距:焦距固定不变。
可分为有光圈和无光圈。
有光圈:镜头光圈大小可以调节;无光圈即定光圈其通光是固定不变的变焦距:焦距可以根据需要进行调节、使被摄物体的图像放大或缩小三可变:可调焦距,调聚焦,调光圈。
二可变光圈固定4、选择镜头原则,为了获得预期的摄像效果,在选择镜头时应注意:1、被摄物体的大小2、被摄物体的细节尺寸3、物距4、焦距5、CCD摄像机靶面尺寸6、镜头及摄像机系统的分辨率操作步骤:移开镜头防尘装置,连接上镜头,如果使用CS镜头降下C圈5MM。
然后锁住CS镜头装置,C型镜头可直接安装使用,连接视频输出BNC至监视器其他设备,接上DC12V,电源AC220V检查LED是否亮,当图像一旦模糊,调整镜头焦距。
摄像机的选择和主要参数在闭路监控系统中,摄像机以称摄像头或CCD。
摄像机的主要传感部件是CCD,即电荷耦合器件(charge/couple/device),它能够将光线变为电荷并将电荷储存及转移也可将储存的电荷取出。
网络摄像机原理
网络摄像机原理
网络摄像机是一种通过网络将视频信号传输到远程监控设备的设备。
它由镜头、感光元件、数字信号处理器、网络传输模块和控制电路组成。
网络摄像机的工作原理如下:首先,摄像机的镜头会收集周围环境的光线,并通过感光元件将这些光线转换为电信号。
接着,数字信号处理器会对这些电信号进行处理,转换成数字视频信号。
数字视频信号经过网络传输模块发送到网络。
网络传输模块负责将数字视频信号转换为网络传输协议可识别的数据包,并通过网络将这些数据包传输到远程监控设备。
远程监控设备通过接收网络传输的数据包,将其转换回数字视频信号,并通过显示屏显示出来。
同时,用户还可以通过控制电路实现对摄像机的远程控制,如调整焦距、变焦等。
网络摄像机的优势在于可实现实时监控,并且不受距离限制。
用户可以通过网络随时随地查看远程摄像机的视频信号,提高了监控的便利性和灵活性。
为了提高网络摄像机的性能,增强视频质量和安全性,现代网络摄像机还可以配备多种功能,如高清视频、远程存储、运动检测、夜视等。
总之,网络摄像机通过将视频信号转换为数字信号,并通过网
络传输到远程监控设备,实现了实时监控和远程查看的功能。
它在安防领域有广泛的应用,并不断得到技术的创新和升级。
网络监控基础经典知识
1、什么是网络视频监控?网络视频系统通常指的是安全监视和远程监控领域内用于特定应用的IP监视系统,该系统使用户能够通过IP网络(LAN/WAN/Internet)实现视频监控及视频图像的录像、以及相关的报警管理。
与模拟视频系统不同的是,网络视频系统采用网络,而不是点对点的模拟视频电缆,来传输视频及其他与监控相关的各类信息。
2、网络视频监控系统有哪些功能?网络视频监控系统主要功能包括远程图像控制、录像、存储、回放、实时语音、图像广播、报警联动、电子地图、云台控制、数据转发、拍照、图像识别等。
3、网络视频监控可以应用于哪些方面?主要应用于道路监控、小区监控、网吧监控、平安城市等行业用户中小型企业用户及家庭用户。
4、目前主流的网络视频监控的产品有哪几种?有两种,网络视频服务器(DVS)、网络摄像机(IPCAM)。
5、网络视频监控系统与传统视频监控系统有什么区别?传统的闭路监控系统(包括以DVR为主的区域监控系统)采用视频线缆或者光纤传输模拟视频信号的方式,对距离十分敏感,且跨地域长距离传输不够经济便利(相比网络视频监控系统-网络视频监控),一般以局部的区域进行集中监控,远距离的传输一般采用点对点的方式进行组网,整个系统的布线工程大,结构复杂,功耗高,费用高,需要多人值守;整个系统管理的开放型和智能化程度较低。
网络视频监控系统采用灵活的租用方式(主要采用IP宽带网),多个用户可以共用一套中心控制平台,用户投入、使用简便,用户能远程进行浏览与控制,原则上任何可以上网的地方都可以进行浏览与控制。
它还引入了许多新的数字化技术成果(如图像识别技术),弥补了传统视频监控系统的不足,提供了增值业务能力,扩展了功能和范围,提高了系统的性能和智能化。
6、网络视频监控系统与模拟闭路系统相比有什么优势?网络视频监控系统系统的信息流和媒体流全程数字化并且相互独立,硬件和软件采用标准化、模块化和规模化的设计理念,系统设备的配置具有通用性强、开放性好、系统组态灵活、控制功能完善、数据处理方便、使用方便以及系统安装、调试和维修简单化的优点。
监控摄像机基础知识普及要点
(A/D Conv)
Correspondent CCD 510H 760H 510H 510H 760H 760H (510H)
CCD 的工作原理是:被摄物体反射 光线,传播到镜头,经镜头聚焦到 CCD 芯片上, CCD 根据光的强弱积聚相应的 电荷,经周期性放电,产生表示一幅幅 画面的电信号,经过滤波、放大处理, 通过摄像头的输出端子输出一个标准的 复合视频信号。这个标准的视频信号同 家用的录像机、 VCD 机、家用摄像机的 视频输出是一样的,所以也可以录像或 接到电视机上观看。
对角线
垂 直 水 平
(五)按扫描制式划分 PAL 制。 NTSC 制。 中国采用隔行扫描( PAL )制式 (黑白为 CCIR ),标准为 625 行, 50 场,只有医疗或其它专业领域才用到一 些非标准制式。另外,日本为 NTSC 制 式, 525 行, 60 场(黑白为 EIA )。
(六)、依供电电源划分 ※ 110VAC ( NTSC 制式多属此类) ※ 220VAC , 24VAC ,12VDC 或 9VDC (微型摄像机多属此类)。 ※最好的是宽电源12-24V(适合大型工程)
510H 760H
ICX212/213 ICX448/449 ICX212/213 ICX448/449 ICX445AKA (1.3Mega) ICX445AKA ICX614/618AKA IMX012LQZ
SS-3WD(+)
CXD4150R/G
CXD3301R
IT-1 CXD3191R
Nessy2
DVR NVR基础知识
4 5 6 7
HDMI VGA e-SATA USB NET
8
ALARM RS422
9
DC 12V
视频质量
视频质量由三个参数决定:帧率、分辨率、码流。 帧 率:一帧就是一副静止的画面 ,连续的帧就形成动画 ,我们通常说帧数, 简单地说,就是在1秒钟时间里显示的图片的数量,通常将25帧以上时 称为全帧率(Full frame)。
分类: 按视频输入格式可分为:模拟DVR、SDI DVR、NVR、混合型 按视频输入路数可分为:4路、8路、16路、24路、32路
SDI DVR与NVR的区别
同轴线 SDI
压缩
SDI DVR
信号转换
录像到硬盘 视频解码
实时浏览
录像回放
压缩 RJ45网线 IPC
视频解码
视频解码 录像到硬盘
SDI DVR与NVR的区别
4路
8路
DVR/NVR组成
DVR/NVR组成: 外壳、主板、面板、连接线、周边配件、硬盘(出货通常不配)
eSATA Cable
DVR/NVR功能
序号 1 2 3
名称 HD SDI VIDEO IN AUDIO IN A- IN A-OUT
描述 高清HD SDI 视频信号输入 4通道音频输入 语音对讲音频输入 音频输出,连接音箱 高清晰度多媒体接口 VGA 输出, 连接显视器 外置硬盘接口,用于备份或录像 USB接口,连接USB鼠标、USB移动硬盘、U盘等移动设备 网络接口 外接4路报警传感器和1路报警输出 T+/T-: PTZ控制 R+/R-:外接485键盘 12V外部电源输入
分辨率:指视频图像的大小或尺寸 ,常见的视频图像分辨率有QCIF(176*144)、 CIF(352*288)、D1(704*576)、960H(960*576)、720P (1280*720)、1080P(1920*1080) 码 流:指视频文件在单位时间内使用的数据流量,也叫码率,同样分辨率下, 视频文件的码流越大,压缩比就越小,画面质量就越高。
摄像监控知识点归纳总结
摄像监控知识点归纳总结摄像监控涉及的知识点非常广泛,包括摄像设备、视频编码、网络传输、存储管理等方面。
下面将对摄像监控的知识点进行归纳总结。
一、摄像设备1. 摄像机类型:摄像监控系统的核心设备是摄像机,根据不同的应用场景和要求,摄像机可以分为固定摄像机、云台摄像机和红外夜视摄像机等类型。
2. 感光元件:摄像机的感光元件决定了其对光线的敏感程度和画面质量。
常用的感光元件有CCD和CMOS两种类型。
3. 摄像头参数:摄像头的参数包括像素、焦距、光圈等,这些参数决定了摄像头的分辨率和成像效果。
4. 镜头类型:不同的镜头类型适用于不同的拍摄需求,如定焦镜头、变焦镜头、鱼眼镜头等。
5. 视频输出格式:摄像机的视频输出格式通常有模拟视频和数字视频两种,其中数字视频输出逐渐成为主流。
6. 红外夜视:对于需要在夜间进行监控的场所,红外夜视功能是必不可少的,它可以通过红外光源实现夜间拍摄并保证画面清晰度。
7. 防暴防水设计:部分场所对摄像机的防暴防水要求比较高,需要选择具有防暴防水设计的摄像机。
二、视频编码1. 视频压缩:采集到的视频信号通常非常庞大,需要进行有效的压缩,以便于传输和存储。
常用的视频压缩标准有H.264、H.265等。
2. 码流控制:码流控制是指对视频压缩后的数据流进行控制,以适应不同的网络带宽和存储设备。
3. 视频解码:视频解码是指将压缩后的视频数据流还原成可视化的视频信号,以供监控显示和分析。
三、网络传输1. 网络接入:摄像监控系统通常需要连接到局域网或互联网,因此需要选择合适的网络接入设备和方案。
2. 网络传输协议:常用的网络传输协议有TCP/IP、UDP、HTTP等,选择合适的传输协议对视频传输效果至关重要。
3. 网络带宽:不同的视频质量和分辨率需要不同的网络带宽支持,需要合理规划网络带宽。
4. 网络安全:摄像监控系统的网络安全问题是需要高度关注的,包括数据加密、用户权限控制等。
四、存储管理1. 视频存储设备:对于要求较高的摄像监控系统,通常需要选择专业的视频录像机或网络录像机进行视频存储。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
网络摄像机基础知识目录一,什么是网络摄像机 (2)二,网络摄像机的工作原理 (2)三,网络摄像机产品结构: (2)五,如何选择网络摄像机: (4)成像质量 (4)压缩方式 (6)视频模块芯片方案 (8)摄像机功能 (8)软件功能 (8)六,网络传输方式: (9)七,供电方式: (9)八,视频存储方式介绍: (9)一,什么是网络摄像机网络摄像机又叫IP 摄像机(或IP Camera)。
“IP” 是“Internet Protocol”的缩写,是目前用于计算机网络及Internet 上最广泛的一种通讯协议。
IP Camera为一种可生产数字视频流,并将视频流通过有线或无线网络进行传输的摄像机,已经超越了地域的限制,只要有网络都可以进行远程监控及录像,将大大节省安装布线的费用,真正做到远程监控无界限。
二,网络摄像机的工作原理网络摄像机主要结合了互联网技术中先进的网络通讯技术和计算机数字多媒体领域中先进的图像语音压缩技术和图像控制技术,实现专业远程监控管理。
整套系统采用RJ45接口,TCP/IP、PPPOE等国际标准互联网通讯技术协议,适用于ADSL和LAN环境,能够直接架构在局域网、广域网和无线网络上。
系统采用了嵌入式实时多任务操作系统,使用了功能强大的CPU完成视频压缩和传输的工作,网络用户通过专用软件或用浏览器直接观看图像,整个过程无须铺设专用视频传输和信号控制电缆,极大地提高了整个监控系统的稳定性和可靠性。
通过网络摄像机,授权用户无论是LAN还是W AN,都可以在网络的任何计算机上通过计算机来控制远端系统的云台、镜头方位及镜头焦距、景深和光圈变化,采集现场图像,实施全方位监控。
网络摄像机将图像转换为基于TCP/IP网络标准的数据包,使摄像机所摄的画面通过RJ-45以太网接口或WIFI WLAN无线接口直接传送到网络上,通过网络即可远端监视画面。
网络摄像机采用了最先进的摄像技术和网络技术,具有强大的功能。
内置的系统软件能实现真正的即插即用,使用户免去了复杂的网络配置;内置的大容量内存存储警报触发前的图像;内置的I/O端口和通讯口便于扩充外部周边设备如:门禁系统,红外线感应装置,全方位云台等。
提供软件包(SDK)便于用户自行快速开发应用软件。
三,网络摄像机产品结构:网络摄像机=模拟摄像机+网络视频模块四,网络摄像机是应用拓扑图:五,如何选择网络摄像机:成像质量无论是模拟摄像机还是网络摄像机,成像质量是摄像机的灵魂,是需关注的重要指标之一。
好的成像质量来自于镜头和成像器件。
摄像机镜头的成像质量好坏将影响成像器件输出的信号质量。
我们可以将镜头比喻是人的眼睛,而成像器件就是视网膜。
1、镜头镜头种类繁多,但是即使同一类型的镜头,其成像质量也有着很大的差异,这主要是由于材质、加工精度和镜片结构的不同等因素造成的,同时也导致不同档次的镜头价格从几十元到几万元的巨大差异,比较著名的如四片三组式天塞镜头、六片四组式双高斯镜头。
一个好的镜头,在分辨率、明锐度、光圈系数等方面都会有很好的表现,对各种像差的校正也比较好,但同时其价格也会高几倍甚至上百倍。
像差是影响图像质量的重要方面,常见的像差有如下六种:球差、慧差、色差、像散、场曲、畸变。
因此目前常用的镜头都是多片多组镜片加多层镀膜构成,其目的就是为了解决像差问题,使得成像更清晰锐利、色彩逼真。
而镜头各参数间是存在相互影响和制约的,例如提高镜头光圈系数将会提高部分性能同时也会加大某些像差,所以在选择摄像机时应该综合考虑自己的实际应用情况来选择适合的镜头。
如果掌握了一些规律和经验,就可以使用同档次的镜头却达到更好的效果。
2、图像传感器是CCD还是CMOSCCD和CMOS在制造上的主要区别是CCD是集成在半导体单晶材料上,而CMOS是集成在被称做金属氧化物的半导体材料上,工作原理没有本质的区别。
从制造工艺上说CCD制造工艺较复杂,只有少数几个厂商,如索尼、松下、夏普等掌握这种技术,因此CCD摄像机的价格会相对比较贵。
事实上经过技术改造,目前CCD和高级CMOS的实际效果的差距已经非常小了。
而且CMOS的制造成本和功耗都要低于CCD,所以很多低档摄像头生产厂商采用普通CMOS感光元件作为核心组件。
成像方面,在相同像素下CCD的成像通透性、明锐度都很好,色彩还原、曝光可以保证基本准确。
而普通CMOS的产品往往通透性一般,对实物的色彩还原能力偏弱,曝光也都不太好,由于自身物理特性的原因,普通CMOS的成像质量和CCD还是有一定差距。
但由于低廉的价格以及高度的整合性,因此在摄像头领域还是得到了广泛的应用。
在原理上,CMOS的信号是以点为单位的电荷信号,而CCD是以行为单位的电流信号,前者更为敏感,速度也更快,更为省电。
现在高级的CMOS并不比一般CCD差,但是CMOS 工艺还不是十分成熟,普通的CMOS一般分辨率较低而成像质量也较差。
目前,许多低档入门型的摄像机使用廉价的低档CMOS芯片,成像质量比较差。
普及型、高级型及专业型摄像机使用不同档次的CCD,个别专业型或准专业型数码相机使用高级的CMOS芯片。
代表成像技术未来发展的X3芯片实际也是一种CMOS芯片。
图像传感器又分为1/2",1/3",1/4"之分。
1/2最好.目前以1/3和1/4为多.综上所述CCD与CMOS孰优孰劣不能一概而论,但就目前而言,在监控摄像机领域中普遍使用的CCD芯片的摄像机成像质量要好一些。
3、有效像素有效像素有分为30万、40万、200万不等,目前市面上以720*576(D1图像格式)即40万像素的产品为主.有些家用型的只能做到640*480(VGA)即30万像素.两百万像素(D3)的目前还比较少。
图像格式与像素对照D3 1920×1080D1 720*576DCIF 528×384HALF D1 720*2884CIF 704*576CIF 352×288QCIF 176*144VGA 640*480QVGA 320*2404、清晰度分为水平清晰度和垂直清晰度两种。
垂直方向的清晰度受到电视制式的限制,有一个最高的限度,由于我国电视信号均为PAL制式,PAL制垂直清晰度为400行。
所以摄像机的清晰度一般是用水平清晰度表示。
水平清晰度表示人眼对电视图像水平细节清晰度的量度,用电视线TVL表示。
目前选用黑白监控摄像机的水平清晰度一般应要求大于500线,彩色监控摄像机的水平清晰度一般应要求大于400线,市面上基本上分为420线、480线和520线几类,线数越高,清晰度越好。
5、其它参数:低照度(1LUX--0LUX)、宽动态、抗强光等也是值得关注的因素。
特别是在一些特殊的场合,比如在珠宝店、玻璃厂等反光较强的场所,就需要超宽动态的功能。
而在停车场和道路上的监控则需要有抗强光性能的摄像机要抑制车灯的光从而有利于识别车牌。
相比之下低照度是一个比较尴尬的参数,特别是红外灯技术广泛被应用于监控领域后,低照度不太受关注,但在一引起长期阴暗的场所,超低照度的摄像机就有发挥之处了。
但值得一提的是,低照度的参数和电视线一样,都没有可测仪器,因此水分和可信度都不高。
这也是低照度被慢慢忽视的原因之一。
压缩方式IP摄像机和视频服务器作为视频网络应用的新型产品,适应网络传输的要求也必然成为产品开发的重要因素,而这其中视频图像的技术又成为关键。
在目前中国IP摄像机和视频服务器的产品市场上,各种压缩技术百花齐放,各有优势,为用户提供了很大的选择空间。
在IP视频发展的初期有相当一部分国内外IP摄像机和视频服务器都是采用JPEG、Motion-JPEG压缩技术。
JPEG、M-JPEG采用的是帧内压缩方式,图像清晰、稳定,适用于视频编辑,而且可以灵活设置每路的视频清晰度和压缩帧数。
另外,因其压缩后的格式可以读取单一画面,因此可以任意剪接,特别适用于安防取证的用途。
但是由于其对网络带宽的要求过高,因此无法在带宽相对较窄的互联网上传输。
最近几年出现了MPEG4和H.264压缩标准,而分辨率也从原来的CIF发展到了现在的300万像素超高清晰度。
但是有一点需要提醒注意,在欧美M-JPEG是司法认可的视频证据格式,而压缩效率高的MPEG-4\H.264并没有得到司法证据认可。
尽管如此,MPEG-4\H.264的压缩标准还是得到了广大用户的认可和好评。
1、M-JPEGM-JPEG的主要缺点是压缩效率低,M-JPEG算法是根据每一帧图像的内容进行压缩,而不是根据相邻帧图像之间的差异来进行压缩,因此造成了大量冗余信息被重复存储,即使是在320*240尺寸的图像下,存储占用的空间一般至少达到每帧8~15K字节,即使按照这个标准每秒25帧计算,每秒数据量也将达到200K~375K,如果画面尺寸达到D1标准则至少需要900K~2M的带宽。
目前流行的M-JPEG技术最大压缩也只能做到每帧3K字节,但如果采用如此的压缩比,视频质量会严重降低。
即使是丢帧传输或录像,也将耗费大量的网络带宽和硬盘空间,尤其在摄像机较多时,它的数据传输量和存储量是十分惊人的。
在码流比较低的情况下M-JPEG的图像质量要明显低于MPEG4压缩模式。
因此除了在局域网内,或者广域网不要求实时、很少存储的前提下,才考虑使用M-JPEG 的压缩模式。
采用M-JPEG格式的IP摄像机产品在同等条件下价格也普遍低于采用MPEG-4\H.264格式的产品。
2、MPEG-4MPEG-4是专为音视频信息在因特网实时传输音/视频讯号而制定的最新MPEG标准。
它利用很窄的带宽,通过帧重建技术,压缩和传输数据,以求以最少的数据获得最佳的图像质量,通过动态地监测图像每个区域的变化,按对象的空间和时间特征来调整压缩方法,从而可以获得比M-JPEG更大的压缩比、更低的压缩码流和低带宽下更佳的图像质量,是目前全球公认的优秀的压缩算法之一。
MPEG-4基于场景描述面向带宽设计的压缩算法,使得在视频监控领域中有以下几个巨大的优势:录像存储量大大降低、录像清晰度得到保障、录像帧数可调、网络传输更加方便。
3、H.264虽然MPEG-4已针对Internet传送而设计,提供比MPEG-2更高的视频压缩效率,更灵活与弹性变化的播放取样率,但就视频会议而言总希望有更进一步的压缩,所以才需要出现了H.264。
到底H.264好在哪?先让我们将MPEG-2、MPEG-4(MPEG-4 Part 2)、H.264(MPEG-4 A VC、MPEG-4 Part 10)三者进行分辨率表现与所用带宽的比较,无论MPEG-2、MPEG-4、H.264,三者都能达1920×1080i(非交错)的高清晰度(High Definition,HD)、24fps(每秒更新24张画面)的影像画质,但传输带宽上MPEG-2需要12~20Mbps,相对的H.264只要7~8Mbps,而MPEG-4则介于两者间,更直接地说,若把MPEG-2的带宽用作基准的100%,MPEG-4要达相同效果只需要60%带宽,H.264更是低至40%,约为原MPEG-2的1/2~1/3。
