火电厂KKS编码详解(终审稿)
火电厂K K S编码详解公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]什么是KKS编码KKS电厂标识系统起源于德国。
专门的组织于1970开始组织编写，并于1978年正式发布第一版，以后几年历经修改和充实，现在的最新版本为第四版2000年修订本。
KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置，装置的各个部分以及各个设备。
具有四个分解层次和固定字母数字字符的分层结构格式，各层次都是以工艺相关代码为依据。
它采用下列三种类型标识的统一代码格式，按工程规范的专门规则分别进行标识：工艺（过程）相关标识（PROCESS-RELATED CODE）、安装地点标识（POINT OF INSTALLATION CODE）、位置标识（LOCATION CODE）。
遵循下列标准：DIN——德国工业标准；IEC——国际电工技术协会；ISO——国际标准化组织。
KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟，甚至直接应用于控制系统的程序中，我国也有许多电厂选用了KKS编码作为自己的设备编码。
KKS编码是强规则的编码规则，它的每一位编码的含义和取值，都有严格的规定。
是作为编码标准的优良品种。
KKS编码系统规范一、系统概述发电厂有成千上万台各种设备，为了确保发电厂生产过程的安全、经济和可靠，设备管理工作十分重要，设备管理工作包括以下主要内容：采购、监造、安装、运行维护、检修、退役。
在设备管理过程中涉及大量的技术数据、资料、图纸和档案，现代化的设备管理必须借助于计算机，显然，上述技术数据及文件录入计算机需要有一种公用的语言，这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。
此外，由于不同发电厂的工艺有别，设备和系统命名也不相同，这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题，尤其是随着电厂规模不断发展，设备自动化程度不断提高，管理工作日趋复杂化和现代化，这就要求有一套统一的设备和系统编码，来满足统一管理及实施计算机管理的要求。
电缆清册样本
专
长度 (米)
芯 线
芯 线
芯 线
123
芯 线 4
业 标 记
版 次
50 1 2
0
备注
2
00CJF00AA001X 过热蒸汽至辅汽母管电动
B02
门已关
DI
00CRA07
四机公用#36远 程I/O
A1
A2
B2
00CJF00AA001G 过热蒸汽至辅汽母管电动门
F001
接线盒
编号
终点（盘、柜、箱、仪表、执行机构等）
端子 端子 端子 端子 端子 屏蔽 排号 号1 号2 号3 号4 端子
典型 控制 接线
图
编号
00CRA07
四机公用#36远 程I/O
A1
A1
B1
00CJF00AA001G 过热蒸汽至辅汽母管电动门
F001
接线盒
11 12
K060101
K0902C100
电缆
型号及规范
G01
门远方控制方式
DI
00CRA07
四机公用#36远 程I/O
A1
A4
B4
00CJF00AA001G 过热蒸汽至辅汽母管电动门
F001
接线盒
17 18
K060101
K0902C100
78
0
5
00CJF00AA002X B01
过热蒸汽总管电动门全开
DI
00CRA07
四机公用#36远 程I/O
A1
A5
13 14
K060101
KF00AA002X 过热蒸汽总管电动门执行
G03
机构故障

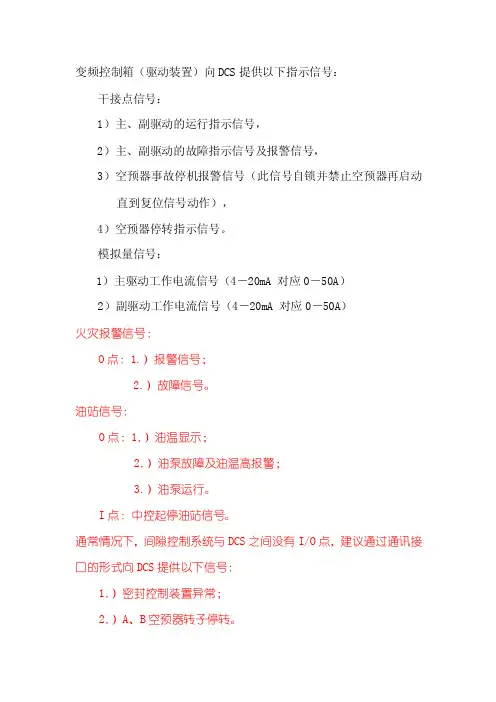

至DCS信号（IO清册）
变频控制箱（驱动装置）向DCS提供以下指示信号：
干接点信号：
1）主、副驱动的运行指示信号，
2）主、副驱动的故障指示信号及报警信号，
3）空预器事故停机报警信号（此信号自锁并禁止空预器再启动直到复位信号动作），
4）空预器停转指示信号。
模拟量信号：
1）主驱动工作电流信号（4－20mA 对应0－50A）
2）副驱动工作电流信号（4－20mA 对应0－50A）
火灾报警信号：
O点：1.）报警信号；
2.）故障信号。
油站信号：
O点：1．）油温显示；
2．）油泵故障及油温高报警；
3.）油泵运行。
I点：中控起停油站信号。
通常情况下，间隙控制系统与DCS之间没有I/O点，建议通过通讯接口的形式向DCS提供以下信号：
1．）密封控制装置异常；
2．）A、B空预器转子停转。
火力发电厂kks编码规则
KKS 编码1. KKS编码表示方法工艺和电气专业表示方法: 各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即KKS编码。
KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。
分级表说明1.2.1 机组码：按1，2（1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。
1.2.2 系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。
1.2.3 同一系统里的管路区域、分支或区段代号(系统或装置序号)：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30……，对于子系统内的分支则以11，12，13……顺序加以区分和识别。
子系统的序号也可用顺序号01，02，03……来区分。
1.2.4 设备或阀门类别代号(设备或间隔回路代码)：用两位英文字母对设备及间隔进行分类标识，详见附件。
1.2.5 同一设备或阀门类别里的序号(设备或间隔回路序号)：用三位数字来标识设备或间隔回路序号。
1.2.6 用英文大写字母Ａ、Ｂ、Ｃ顺序或数字１、２、３顺序加以标识，但“Ｉ”和“Ｏ”两字母不用，避免混淆。
特殊规定1.3.1 热工专业1.3.1.1接线盒标识: 用十一位字符组成1.3.1.2 电缆清册: 由10位数字或字母构成组成1.3.1. 第一位表示机组及公用设备号机组标识，单元机组用1、2表示，公用设备用1表示。
1.3.1. 第二位表示本专业代号，用C表示1.3.1. 第三至六位表示电缆所在卷册号，用数字表示1.3.1. 第七位表示电缆分类其中 1 ─动力电缆(交流380V)、电源电缆（交直流220V）2 ─控制电缆（开关量信号）3 ─信号电缆（模拟量信号）4 ─补偿电缆5 ─通讯电缆6 ─专用电缆、预制电缆1.3.1. 第八至第九位表示电缆所在图号，用两位数字01-99表示(如图纸张数超过100张，用三位上数表示)1.3.1. 第十（至十一）位表示电缆编号，当用于CWD时，用一位英文字母表示（其中I，O，C不用）；当用于端子排的图纸时，用两位数字表示。
危险化学品清册(2024年最新版本)
危险化学品清册（2024年最新版本）本清册列出了根据《危险化学品安全管理条例》和《危险化学品目录》（2015版）在我国生产、销售、使用的危险化学品。
本清册旨在提高危险化学品的安全管理水平，防止和减少危险化学品事故，保护人民生命财产安全。
一、概述1.1 编制目的本清册的编制旨在加强对危险化学品的监管，确保危险化学品的安全储存、运输、使用和废弃处理，防止事故发生，保护人民群众的生命财产安全，维护社会稳定。
1.2 编制依据本清册依据《危险化学品安全管理条例》、《危险化学品目录》（2015版）、《危险化学品分类和危险性公示通则》（GB 13690-2009）等相关法律法规和标准编制。
1.3 适用范围本清册适用于我国境内生产、销售、使用的危险化学品。
二、危险化学品分类和编号本清册按照《危险化学品目录》（2015版）对危险化学品进行分类，共分为16类：1. 爆炸品2. 压缩气体和液化气体3. 易燃液体4. 易燃固体、自燃物品和遇湿易燃物品5. 氧化剂和有机过氧化物6. 有毒物质7. 腐蚀品8. 放射性物品9. 腐蚀性物质10. 易燃无烟火药11. 易爆固体12. 遇湿易燃无烟火药13. 氧化性物质14. 有机过氧化物15. 感染性物质16. 其他危险化学品。
各类危险化学品按照其危险特性进行编号。
三、危险化学品清单以下为本清册中的危险化学品清单，包括化学品名称、CAS号、UN编号、危险类别、危险特性、主要用途等信息。
（以下为示例，实际清单请根据实际情况填写）四、危险化学品的管理与安全使用危险化学品的生产、销售、使用单位应建立健全化学品安全管理规章制度，严格执行国家有关法律法规，保障化学品安全。
1. 生产、销售、使用危险化学品的单位应依法取得相关许可证。
2. 生产、销售、使用危险化学品的单位应具备相应的安全设施和设备，并对从业人员进行安全培训。
3. 危险化学品的储存、运输、使用应遵守相关安全规定，防止事故发生。
碳中和清册
碳中和清册碳中和清册是指列出所有产生温室气体排放的来源以及相应的减排措施清单。
通过制定碳中和清册，可以帮助我们全面了解温室气体排放的来源和规模，进而采取相应的减排措施，实现碳中和目标。
清单的第一项是能源消耗。
能源消耗是温室气体排放的主要来源之一，包括传统能源消耗如煤炭、石油和天然气，以及可再生能源消耗如太阳能和风能。
为了实现碳中和，应该逐步减少传统能源的使用，并大力发展可再生能源。
这可以通过加大对可再生能源的投资，制定相应的政策和法规来实现。
第二项是工业排放。
工业生产过程中，会排放大量的温室气体。
为了减少工业排放，可以采取一系列措施，如提高能源利用效率，推广清洁生产技术，加强废气处理等。
同时，鼓励企业进行绿色转型，减少对化石燃料的依赖，推动循环经济发展，实现碳中和。
第三项是交通运输。
交通运输是温室气体排放的重要来源之一。
为了降低交通运输的碳排放，可以推广公共交通工具的使用，鼓励步行和骑行，提倡节能减排的交通方式。
此外，推动电动汽车的普及也是减少交通运输碳排放的有效途径。
第四项是农业排放。
农业生产过程中，会产生大量的温室气体，如甲烷和氧化亚氮。
为了减少农业排放，可以采取科学的种植和养殖技术，提高农业生产的效率，减少化肥和农药的使用，推广有机农业，实现碳中和。
第五项是建筑行业。
建筑行业是能源消耗和温室气体排放的重要领域。
为了减少建筑行业的碳排放，可以提高建筑能源利用效率，推广绿色建筑和passivhaus 等低碳建筑标准，鼓励使用可再生能源供暖和供电。
最后一项是森林破坏。
森林的破坏会导致大量的温室气体排放。
为了减少森林破坏，应加强森林保护，禁止非法砍伐和滥伐，推动森林资源的可持续利用。
总的来说，制定碳中和清册是实现碳中和的重要步骤之一。
通过清单的制定，我们可以全面了解温室气体排放的来源和规模，制定相应的减排措施，推动碳中和的实现。
同时，需要政府、企业和个人共同努力，合作推动碳中和目标的实现，为人类创造一个更加清洁、健康和可持续的未来。
DCS I0清册
I/0 测点清单
序 号 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 测点编码 10PAB10AA001XG31 10PAB30AA001XA01 10PAB30AA001XA11 10PAB30AA001XA21 10PAB30AA001XG01 10PAB30AA001XG11 10PAB30AA001XG21 10PAB30AA001XC11 10PAB30AA001XG31 10LAB40AA001XA01 10LAB40AA001XA11 10LAB40AA001XA21 10LAB40AA001XG01 10LAB40AA001XG11 10LAB40AA001XG21 10LAB40AA001XC11 10LAB40AA001XG31 中文描述 凝汽器A侧循环水出口电动碟阀故障 凝汽器B侧循环水入口电动碟阀开指令 凝汽器B侧循环水入口电动碟阀关指令 凝汽器B侧循环水入口电动碟阀停指令 凝汽器B侧循环水入口电动碟阀全开 凝汽器B侧循环水入口电动碟阀全关 凝汽器B侧循环水入口电动碟阀远方控制方式 凝汽器B侧循环水入口电动碟阀位置反馈 凝汽器B侧循环水入口电动碟阀故障 凝汽器B侧循环水出口电动碟阀开指令 凝汽器B侧循环水出口电动碟阀关指令 凝汽器B侧循环水出口电动碟阀停指令 凝汽器B侧循环水出口电动碟阀全开 凝汽器B侧循环水出口电动碟阀全关 凝汽器B侧循环水出口电动碟阀远方控制方式 凝汽器B侧循环水出口电动碟阀位置反馈 凝汽器B侧循环水出口电动碟阀故障 I/O 性质 DI DO DO DO DI DI DI AI DI DO DO DO DI DI DI AI DI I/O类型 开关量 开关量 开关量 开关量 开关量 开关量 开关量 4~20mA 开关量 开关量 开关量 开关量 开关量 开关量 开关量 4~20mA 开关量 0 100 % √ 0 100 % √ 供电 量程 下限 上限 单位 LL L 报 警值 H 信号用途 HH F I/A/S/C/R/D/Q SOE √ GA GS GS GS GS GS GS GS GA GS GS GS GS GS GS GS GA 来源或 去向 SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS SCS 参考图号 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 K0226-01 备 注
科远NT6000控制系统检修 (2)
1.2 NT6000控制系统检修本章为NT6000系列DCS系统维护手册，并作为NT6000培训手册的补充。
用户可以结合两本手册来进行系统操作、软件组态及系统维护。
系统自带的手册所在目录为：（开始\程序\NT6000\help），包括硬件手册，系统软件使用手册，控制策略组态和控制算法模块说明等。
1.2.1机柜组件清册1.2.1.4 I/O模件清册1.2.1.5网络设备清册8.2.2.2DCS系统在机组检修期间的维护8.2.2.3系统软件维护NT6000操作系统安装文件默认路径为：D:\NT6000下，具体的软件使用说明看：开始\程序\NT6000\help\系统软件使用手册。
每半年做一次工程备份，在“CFG”模式下进入集成开发系统。
点击左上角“文件”进行工程备份工程备份，包括画面和所有的配置，备份的是服务器的画面和配置。
备份完成后将文件导出，存档。
8.2.2.4文件维护1)CCM操作记录：CCM的操作记录存在本机D:\NT6000\bin\V4目录下。
里面可以查到组态更改下装记录。
2)Modebus通讯：Modebus通讯配置各个节点之间不互为同步，它的配置文件存在于D:\NT6000\bin\V4\FieldBus\Modbus下，所以一台节点modebus配置更改后，要将最新配置对其它节点进行拷贝覆盖。
3)历史数据库：历史数据库的存储路径一般设在F盘（空间最大），路径的更改如下图。
4)重装系统●系统重装：电脑Ｅ盘里有ghost文件夹，里面有镜像文件XP1，和ghost安装器，打开后，选择还原，选择Ｃ盘，镜像文件XP1，然后执行，重启恢复。
●电脑设置：a、双击右下角时间，关闭时间同步；b、右击桌面—>属性—>屏幕保护程序—>屏幕保护程序（无）—>电源—>电源使用方案—>家用/办公桌—>从不关闭监视器、关闭硬盘、系统待机；c、控制面板—>安全中心—>关闭Windows防火墙；（点击控制面板左上角切换到经典视图—>自动更新—>关闭自动更新—>更改“安全中心”通知我的方式—>都不勾选；d、控制面板—>管理工具—>服务—>Windows Firewall—>启动类型：已禁用、停止；—>Windows Time—>启动类型：手动、停止（服务状态显示：已停止）；e、控制面板—>管理工具—>本地安全策略—>双击网络访问：本地账户的共享和安全模式—>经典-本地用户以自己的身份验证；—>双击账户：使用空白秘密的本地账户只允许进行控制台登录—>已禁用；f、磁盘分区：控制面板—>管理工具—>计算机管理—>磁盘管理—>①右击CD-ROM—>更改驱动器名和路径—>更改—>G；②右击未分区—>新建分区—>扩展分区—>确定；③右击可用空间—>新建逻辑分区—>逻辑驱动器—>分区大小40960—>指派一下驱动器号D—>按下面的设置格式化这个磁盘分区：文件系统NTFS、分配单位默认值、卷标空，执行快速格式化；④依次新建E、F盘，E盘大小：30720，格式FAT32；剩余空间分配给F盘（NTFS）g、控制面板—>管理工具—>计算机管理—>系统工具—>本地用户和组—>双击右边用户—>删除除Administrator、Guest外的所有用户；h、更改计算机名，将计算机名更改为本节点的名称，如HMI3001，i、重启。
中控SCADA产品及解决方案简介
画面支持图层绘制技术
支持全流程图、经典框架画面模式
多人协同组态、远程部署维护
内置SNDP时钟同步功能
软件特点
可靠性
支持主从双机热备
扩展性
C/S、B/S、Stand-alone多种网络结构
分布式数据库
支持网络冗余、时钟同步源冗余 完善的软件授权管理 组态在线增量式、全体模式更新
内置大量标准通讯协议
VxSCript脚本二次开发 驱动协议二次开发 软件界面OEM扩展功能
数据库性能需求稍低
产生报警、事件，通知和存储 、记录 关注过程趋势 I/O点 较小 适用于流程工业自动化控制
集成与扩展
直销模式优先 代理模式兼顾
典型业绩
用户 中海石油气电集团有限责任公司 四川空分设备(集团)有限责任公司 中国寰球工程公司(北京寰球设计院) 杭州燃气集团有限公司 中石油塔里木油田分公司轮南油田 中石油玉门油田分公司 中石化国际事业宁波有限公司 中国石化广州分公司 中石油塔西南分公司 浙江省天然气开发有限公司 中国石油西部管道公司 金华市高亚天然气有限公司 中石油塔西南分公司 山东泰安昆仑能源有限公司 张家港富瑞特种装备股份有限公司 上海黄海制药有限责任公司 会稽山绍兴酒股份有限公司 杭州市电力局 中国振华（集团）新云电子公司 中央储备粮衢州直属库 项名名称 230万吨/年浮式LNG接收终端项目 200×104Nm3/d液化LNG装置 更多业绩进行中 华气安塞LNG项目20×104Nm3/d天然气液化（LNG）装置 80×104Nm3/d LNG应急气源站建设工程 10万Nm3/h罐区隐患整改 液态烃球罐隐患治理项目 海南原油商业储备基地工程SCADA控制系统 化工区轻质油罐隐患治理二期 10×104Nm3/h输气管道阀室项目 天然气管道工程SCADA项目 鄯善压气站燃气机余热利用系统 金华市高亚天然气公司站控SCADA系统 10×104Nm3/h输气管道阀室项目 60万吨/年LNG装备国产化项目 橇装式天然气液化装置 生产控制与SCADA系统 4万千升/年黄酒项目自动化控制工程 工程物资竞争性采购—高压电缆隧道综合监控及系统项目 钽电容生产线建设项目数据采集及SCADA平台 智能粮储系统
火力发电厂kks编码规则
精心整理KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法：各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即 KKS编码。
KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。
KKS编码分级表1.2分级表说明1.2.1机组码：按1, 2（ 1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。
1.2.2系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。
1.2.3同一系统里的管路区域、分支或区段代号（系统或装置序号）：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30……，对于子系统内的分支则以11，12，13……顺序加以区分和识别。
子系统的序号也可用顺序号 01, 02, 03……来区分。
1.2.4设备或阀门类别代号（设备或间隔回路代码）：用两位英文字母对设备及间隔进行分类标识，详见附件。
1.2.5同一设备或阀门类别里的序号（设备或间隔回路序号）：用三位数字来标识设备或间隔回路序号。
1.2.6用英文大写字母A、E、C顺序或数字1、2、3顺序加以标识，但“I”和“O”两字母不用，避免混淆。
1.3特殊规定1.3.1热工专业:用十一位字符组成:由10位数字或字母构成组成卷册号，用数字表示其中1—动力电缆（交流380V）、电源电缆（交直流220V）2—控制电缆（开关量信号）3—信号电缆（模拟量信号）4—补偿电缆115—通讯电缆6—专用电缆、预制电缆—-7 丿./ J ' I（如图纸张数超过100张，用三位上数表示）2KKS编码使用范围2.1设备、阀门和特殊附件。
2.2仪表与控制系统图：2.2.1 一次测量元件2.2.2二次仪表2.2.3就地仪表2.2.4ON-OFF气动门、气动逆止阀、气动调节阀的电磁阀2.2.5其他仪表控制设备2.3热控布置图：2.3.1单元机组集中控制室及电子设备间平面布置图（对辅助车间控制室可参考执行），主要标识如下内容：控制室内布置的所有控制盘、台、柜、CRT操作员站、打印机电子设备间布置的所有控制盘、台、柜工程师室布置的所有控制设备2.3.2热控控制盘、台、柜正面布置图，主要标识控制盘、台、柜正面布置的所有仪表和控制设备。
电缆清册范例详细说明
A k7常-T2掷卜册钿FOH Q2/I99.2£)k2fl3KWP22-5Q0-M.5 ；DO(f|) AB-T4班十圈咖MH□2.1^1.201.203KWP-SftfM2BA1Q-T66/14UKW02.1^.201^KWP-5OA 席需曲AT2-TS fsHwuw他I勢曲h20J IW-50dl.5U FH+A'?199102KWP-5DO-+CI.516A4-A13■»Z4吗40, A65O. K4D, 0G5& C-E41. "50册-和-他1BA2-^13昭£锹+4胆 1 1 •■ 1 0 O h 3IW-5OO-S«l s520AIM Q11.31203IW-HO-5MI.5aA1>AD■»十塢Bfet-MJ 3.13fW-SOO-^i.E sAJ-A13阳卅3195,02KWP-500-+t' 5u灿-店3-W4-O WAI3Afi4fl.Afi5fitK4ti.e65& Dfito.tcaj14A11-T70?. 195.201.203加P05OO ■虫.5 200(* lA9-T50?J 99.201.503kWP-5DO-S)dL535 A7-B珥4■町Oil 絹2flk2W iw-sro-ai.s50A5-T102J9fl.20k.203KWP-5OO-KI.525A1-A13刪■切jjiatD . 3KWP-5OQ-5SI.515A1-A2BH■竝imti > 3肿=500-出圧8【详细说明】YJV22-8.7/15KV-3*50,3*70,3*95 电缆.6kV~35kV中低压铜芯及铝芯交联聚乙烯绝缘电力电缆（YJV电缆，YJV22电缆，YJLV电缆，YJLV22电缆）XLPE Insulated Power Cable高压电力电缆交联聚乙烯绝缘电力电缆是采用化学方法或物理方法，使聚乙烯分子由线型分子结构转变为三维网状结构，由热塑性的聚乙烯变成热固性的交联聚乙烯，从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。
控制系统工程设计方法
控制系统工程设计方法作者：李明来源：《科技资讯》 2011年第29期李明(湖北工业大学武汉 430068)摘要:在我国经济快速发展、国家积极提倡努力建设创新型社会的今天,研究控制系统工程设计的共性方法,寻找一种具有普遍意义的模式和方法具有重要的现实意义而且迫在眉睫。
随着计算机和电子技术的飞速发展以及各行业控制系统日趋规模化和信息化,自动化控制系统的设计要求也不断提高,相应的人力资源成本也日趋增加。
由于任何一个控制系统因具体工艺细节要求的不同而不同。
因此,几乎没有完全相同的两个系统(除完全拷贝的)。
控制系统集成者往往凭借个人经验来完成控制系统设计,所以在系统设计过程中存在大量的重复的人力资源成本。
关键词:控制系统总体设计功能设计软件硬件控制器中图分类号:TN2 文献标识码:A 文章编号:1672-3791(2011)10(b)-0043-02在控制系统工程设计中,常采用的是化繁为简的方法,或称目标变换法,即将主目标分解成若干个从属目标,通过从属目标的一一实现继而达到主目标,这是一种合理、规范而科学的框架模型。
分析各类自动化控制系统,不论其工艺对象是石油、化工、电力还是机械等,也不论其主控制器是采用DCS、PLC、FCS还是嵌人式计算机系统等,工程设计的一般步骤:分析工艺要求进行总体设计—确定具体监控对象完整I/O清册—分析对象特点进行详细功能设计—功能实现和测试—FAT—现场安装调试—SAT。
各从属目标也可进一步分解,直至各从属目标变得简单明了,进而根据时间变量和人力变量的具体情况进行分配,从而既能保证主目标的实现,又能使资源成本最低。
前三个步骤是自动化控制系统工程设计的主要内容,也是本文的重点。
限于篇幅,FAT、SAT和现场安装调试不在本文所述范围。
1 分析工艺要求进行总体设计每一个工程项目,由于行业、工艺、使用地点和用户目标等的不同,其控制系统必定也不尽相同,总体设计就要从上述几方面仔细研究项目的技术规范书或控制要求、工艺流程图以及相关行业和国家规范等,避免设计一开始就偏离目标。
火电厂KKS编码详解
什么是KKS编码KKS电厂标识系统起源于德国。
专门的组织于1970开始组织编写，并于1978年正式发布第一版，以后几年历经修改和充实，现在的最新版本为第四版2000年修订本。
KKS标识系统是根据任务、类型和位置来标识任何类型电厂中的各个装置，装置的各个部分以及各个设备。
具有四个分解层次和固定字母数字字符的分层结构格式，各层次都是以工艺相关代码为依据。
它采用下列三种类型标识的统一代码格式，按工程规范的专门规则分别进行标识：工艺（过程）相关标识（PROCESS-RELATED CODE）、安装地点标识（POINT OF INSTALLATION CODE）、位置标识（LOCATION CODE）。
遵循下列标准：DIN——德国工业标准；IEC——国际电工技术协会；ISO——国际标准化组织。
KKS编码在欧洲的电力工业的应用已经非常的普遍和成熟，甚至直接应用于控制系统的程序中，我国也有许多电厂选用了KKS编码作为自己的设备编码。
KKS编码是强规则的编码规则，它的每一位编码的含义和取值，都有严格的规定。
是作为编码标准的优良品种。
KKS编码系统规范一、系统概述发电厂有成千上万台各种设备，为了确保发电厂生产过程的安全、经济和可靠，设备管理工作十分重要，设备管理工作包括以下主要内容：采购、监造、安装、运行维护、检修、退役。
在设备管理过程中涉及大量的技术数据、资料、图纸和档案，现代化的设备管理必须借助于计算机，显然，上述技术数据及文件录入计算机需要有一种公用的语言，这种公用语言应具有易于计算机处理、能提供足够的信息且不应含有某一特定语种文法翻译因素。
此外，由于不同发电厂的工艺有别，设备和系统命名也不相同，这使得电力系统及其电厂之间在生产管理和系统联络上产生一连串的问题，尤其是随着电厂规模不断发展，设备自动化程度不断提高，管理工作日趋复杂化和现代化，这就要求有一套统一的设备和系统编码，来满足统一管理及实施计算机管理的要求。
