均压环做法
浅述高层建筑防侧击雷均压环技术及其做法
浅述高层建筑防侧击雷均压环技术及其做法摘要当雷击发生时，云层向大地释放强大的电流，对人、畜危害以及建筑物、电子电气设备等的危害很大。
侧击雷是雷击现象的其中一种，由于目前较高层建筑的顶避雷带不能将整个楼体都妥善的保护起来，因此侧击雷的防护显得尤为重要。
文章围绕建筑物侧击雷防护问题展开了分析，并讨论了采用均压环来防侧击雷的具体措施。
关键词高层建筑；防侧击雷；合成绝缘子；均压环所谓侧击雷，是和建筑物直击雷相对而言的，有直击雷就有侧击雷。
直击雷是在雷电直接打在了建筑物的楼顶，而侧击雷是雷电打在了建筑楼体的某一侧，形象地说就如同打到了楼体的腰部。
目前，防护侧击雷主要是通过在建筑物内部敷设均压环。
本文依据《建筑物防雷设计规范》和《防雷装置施工质量监督与验收规范》来分析防侧击雷均压环技术。
1 建筑物防侧击雷的重要性根据资料显示，我国建筑物敷顶避雷带的安装率比均压环高出很多。
我们知道，顶避雷带的作用是保护建筑物免受直击雷的伤害，然而近年来，建筑物频繁受到雷电的侧击，对于侧击雷疏于防范。
侧击雷不同于直击雷，由于建筑物楼体的高度不一定，因此可能遭受侧击雷的部位也不一定，从某种意义上说，侧击雷更具破坏性。
侧击雷不仅难以预见，产生的危害更是不可小觑，当建筑物遭受雷电侧击之后，电流很有可能随着电气设备的线路或者金属门窗传入楼体内部，这对于建筑物内的人员和设施是个极大的威胁。
如果建筑物内敷设了防侧击雷的均压环，可以很大程度的降低伤害[1]。
2 如何理解防侧击的部位2.1 对《雷规》防侧击雷措施的理解第一类防雷建筑物防侧击措施：从30米高度起每隔不大于6米的距离沿建筑物四周设水平接闪带，并应与引下线相连。
30米及以上外墙上栏杆、门窗等较大的金属物与防雷装置连接。
第二、第三类防雷建筑物防侧击措施：防侧击部位应按屋顶的保护措施处理，并符合对本类防雷建筑物的要求。
（1）接闪器应布置防侧击部位各表面的尖物、墙角、边缘、设备以及显著突出的物体上；重点在墙角、边缘和显著突出的物体上；这里的墙角是指外墙壁的内角，边缘是指外墙壁的外角，显著突出物是指阳台、观景平台、设备平台等。
均压环做法
高层建筑防侧击雷均压环的做法
均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带; 在建筑设计中当高度超过滚球半径时一类防雷高度超过30 米,二类为45 米,三类60 米,每隔 6 米设一道均压环;在设计上均压环可利用圈梁内两条主筋焊接成闭合圈, 此闭合圈必须与所有的引下线连接; 要求每隔 6 米设一均压环, 其目的是
便于将 6 米高度内上下两层的金属门、窗与均压环连接; 在高层建筑的设计和施工中, 除了防止雷电的直击外,还应防止侧向雷击,超过30 米高的建筑物, 应在30 米及其以下每隔三层围绕建筑物外廓的墙内做均压环,并与引下线连接; 保证建筑物结构圈梁的各点电位相同, 防止出现电位差; a均压环采用不小于Φ 8mm 的镀锌圆钢,或不小于24mm×4mm 的镀锌扁钢; b均压环沿建筑物的四周暗敷设,并与各根引下线相连结; c外檐金属门、窗、栏杆、扶手、玻璃幕、金属外挂板等预埋件的焊接点不应少于两处,与引下线连接; d搭接长度扁钢>2b、圆钢>6D、圆钢和扁钢>6D; 注：b 为扁钢宽度,D 为圆钢直径,扁钢搭接应焊 3 个棱边,圆钢应焊接双面;。
均压环,屋面接闪器
技术负责人
交底人
接交人
注：本表一式两份，交底人与接交人各一份，并附接受交底人签名表。
技术交底记录签名表
工程名称
亳州市工业园区5#还原小区工程
交底部位
均压环、屋面接闪器
交底提要
防雷
日期
2013-3-8
接受交底班组：
注：接受交底人员掌握交底内容，禁止代签。
a.扁钢与扁钢搭接应为扁钢宽度的二倍，不小于三面施焊；
b．圆钢与圆钢搭接应为圆钢直径的六倍，双面施焊；
c．扁钢与圆钢搭接应为与圆刚直径的六倍，双面施焊；
d．扁钢与钢管、扁钢与角钢焊接时，紧贴角钢外侧两面，或紧贴钢管四分之三钢管表面，上下两ቤተ መጻሕፍቲ ባይዱ施焊。
3.跨接方式示意图
d——圆钢直径
钢筋焊接方法其搭接长度是圆钢直径的6倍。
3.接地电阻测试要求
本工程防雷接地,电气设备的保护接地,电梯机房,消防控制设备及弱电系统等的接地为共用统一接地装置;其接地电阻应不大于1欧姆；若接地电阻实测不能满足要求值时,则应由引下线的外引接地线处增加人工接地极,直至达到接地电阻要求值。
二、焊接要求
1.结构中螺纹钢不允许直接焊接，根据防雷要求需要焊接的地方均跨接10mm圆钢。且搭接倍数符合下面要求：
2.接闪器
2.1本建筑属三类防雷建筑物，在屋顶及女儿墙上采取10mm镀锌圆钢装设成环形避雷带作为防雷接闪器，接闪器沿女儿墙及突出屋面建筑敷设，并且与防雷引下线上端可靠焊接。接闪器支持卡子采用10mm镀锌圆钢制，作间距1.0m，支持卡子高度100mm。建筑物转角处必须设置。屋顶避雷带采用10mm镀锌圆钢，避雷带网格小于20m×20m或24m×16m，并与引下线连接。
表C1-3技术交底记录
高层建筑均压环的做法是什么 【设计本有问必答】
高层建筑均压环的做法是什么【设计本有问必答】范本一：一：高层建筑均压环的定义和作用1.1 定义高层建筑均压环是指为了平衡建筑物荷载所施加的周向约束力，用以保证建筑物的稳定性和安全性的环形结构。
1.2 作用高层建筑均压环通过将周向约束力均匀分布在建筑物的整个周长上，使得建筑物能够承受垂直荷载并保持结构的稳定性。
它起到了固定建筑物整体结构的作用，防止结构的变形和倾斜，确保建筑物能够在各种环境条件下安全运行。
二：高层建筑均压环的设计原则2.1 周向约束力的计算高层建筑的周向约束力需要根据建筑物的结构形式、荷载和使用条件等因素进行计算。
可以采用弹性计算方法或塑性计算方法来确定周向约束力的大小。
2.2 均压环的布置方式均压环应该均匀分布在建筑物的周长上，通常采用固定间距或固定弦长的布置方式。
布置方式的选择应根据具体的工程情况进行考虑，保证约束力的均匀分布。
2.3 均压环的材料和尺寸均压环通常采用高强度钢材或混凝土预制构件制作。
材料的选择应根据建筑物的荷载和约束力要求进行确定。
均压环的尺寸应满足强度和刚度要求，并考虑施工的可行性和经济性。
三：高层建筑均压环的施工方法3.1 准备工作在进行均压环施工前，需要进行场地清理、勘测工作，并准备好相关的施工设备和材料。
3.2 构件制作根据设计要求和施工图纸，制作均压环的构件。
对于钢材均压环，需要进行焊接、热处理等工艺处理。
3.3 安装施工在建筑物结构施工的相应位置，进行均压环的安装施工。
采用适当的起重设备进行安装，并保证均压环的水平度和固定牢固。
四：安全注意事项和质量验收标准4.1 安全注意事项均压环施工过程中，应注意防止均压环的变形和松动，避免对周围结构和人员造成危害。
施工过程中需要做好安全防护措施，并遵守相关的施工规范和操作规程。
4.2 质量验收标准均压环施工完成后，需要进行质量验收。
验收标准包括均压环的尺寸、形状和表面质量等方面的要求。
同时还需要检查均压环的安装情况和固定牢固程度。
建筑基础均压环的做法
建筑基础均压环的做法
建筑基础均压环是一种用于提高建筑物防雷接地系统稳定性和可靠性的装置。
其基本原理是将建筑物各层的金属物体连接到均压环上，使各层金属物体之间的电位差减小，从而减小雷击时产生的电位差，避免雷电对建筑物的损坏。
均压环的做法因建筑物的高度、结构形式和防雷等级等因素而异，但一般遵循以下步骤：设计阶段：在建筑设计阶段，应确定需要设置均压环的楼层和具体位置，并绘制详细的施工图纸。
基础施工：在基础施工阶段，应按照图纸要求预留均压环的安装孔洞，并确保孔洞的位置、尺寸和垂直度等参数符合设计要求。
安装均压环：在主体结构施工过程中，应在相应的楼层安装均压环。
安装时应确保均压环的位置、平整度和垂直度等参数符合设计要求，并与主体结构可靠连接。
连接金属物体：将建筑物各层的金属物体（如钢筋、金属水管、金属门窗等）连接到均压环上。
连接时应确保连接点的可靠性和稳定性，并采用焊接、压接或螺栓等方式进行固定。
检测与验收：完成安装后，应对均压环进行检测和验收。
检测时应采用测量仪器对均压环的接地电阻进行测量，确保其符合设计要求。
验收合格后，方可进行后续施工。
需要注意的是，均压环的安装应符合相关规范和标准的要求，如《建筑物防雷设计规范》（GB50057-2010）等。
同时，安装时应考虑到建筑物的结构形式、使用材料和施工环境等因素，采取相应的安全措施和技术措施，确保施工安全和质量。

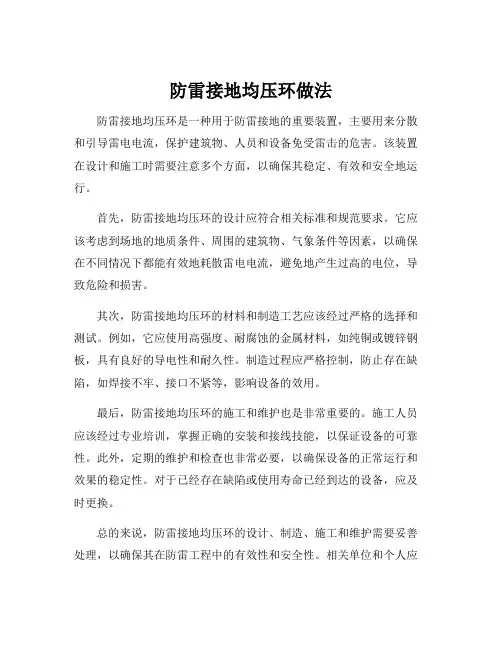

防雷接地均压环做法
防雷接地均压环做法
防雷接地均压环是一种用于防雷接地的重要装置，主要用来分散和引导雷电电流，保护建筑物、人员和设备免受雷击的危害。
该装置在设计和施工时需要注意多个方面，以确保其稳定、有效和安全地运行。
首先，防雷接地均压环的设计应符合相关标准和规范要求。
它应该考虑到场地的地质条件、周围的建筑物、气象条件等因素，以确保在不同情况下都能有效地耗散雷电电流，避免地产生过高的电位，导致危险和损害。
其次，防雷接地均压环的材料和制造工艺应该经过严格的选择和测试。
例如，它应使用高强度、耐腐蚀的金属材料，如纯铜或镀锌钢板，具有良好的导电性和耐久性。
制造过程应严格控制，防止存在缺陷，如焊接不牢、接口不紧等，影响设备的效用。
最后，防雷接地均压环的施工和维护也是非常重要的。
施工人员应该经过专业培训，掌握正确的安装和接线技能，以保证设备的可靠性。
此外，定期的维护和检查也非常必要，以确保设备的正常运行和效果的稳定性。
对于已经存在缺陷或使用寿命已经到达的设备，应及时更换。
总的来说，防雷接地均压环的设计、制造、施工和维护需要妥善处理，以确保其在防雷工程中的有效性和安全性。
相关单位和个人应
加强对该装置的了解和认识，提高对防雷工程的意识和重视程度，为建设安全、稳定、可靠的社会环境做出自己的贡献。
城市综合管廊接地均压环焊接方法
城市综合管廊接地均压环焊接方法1、综合管廊工作接地和保护接地采用联合接地体，接地电阻不大于1欧姆，否则应利用管沟外壁预留接地板增设人工接地体。
2、用于接地的钢筋(纵向钢筋接地干线和横向钢筋环接地均压带)应采用焊接连接，保证电气通路。
钢筋连接段长度应不小于六倍钢筋直径，双面焊。
钢筋交叉连接采用φ10的钢筋搭接，搭接连接段长度应不小于其中较大截面钢筋直径的六倍，双面焊；纵向钢筋接地干线和横向钢筋环接地均压带钢筋利用标准断面配筋。
纵向钢筋接地干线采用壁板交叉处的架立钢筋。
横向钢筋环接地均压带纵向每5米设置一档，在距变形缝0.35米处需设一档。
接地预埋板根据变形缝的位置布置，最大间距小于30m。
3、接地体利用综合管廊结构靠外壁的主钢筋作自然接地体，用于接地的钢筋应满足如下要求:（1）用于接地的钢筋应采用焊接连接，保证电气通路。
钢筋连接段长度应不小于六倍钢筋直径，双面焊。
钢筋交叉连接应采用不小于φ10的圆钢或钢筋搭接，搭接连接段长度应不小于其中较大截面钢筋直径的六倍，双面焊。
（2）纵向钢筋接地干线设于板壁交叉处，每处选两根不小于12的通长主钢筋。
横向钢筋环接地均压带纵向每5米设置一档，在距变形缝0.5米处需设一档。
4、综合管廊过结构变形缝时，应将两侧通长热镀锌扁钢-40X5跨接，保证电气通路，做法详见国标图集 03D501-4第30页。
燃气舱在距变形缝1米处将通长热镀锌扁钢-40X5与结构主筋跨接。
5、在引出段应将各管廊内接地干线相互焊接连通构成接地总网。
6、舱接地干线均采用热镀锌扁钢-40X5通长设置，各舱两侧接地干线每50米跨接连接一次。
7、在各分变电所及逃生口设置等电位端子箱，通过2根－40x5热镀锌扁钢连接于管廊接地干线。
8、综合管廊所有用电设备不带电金属外壳、桥架、支架、风机外壳及基础、金属管道、金属构件、电源进线 PE线等均应妥善接地。
接地连接均采用焊接，焊接处应做防腐处理。
9、敷设于本管廊的高压及超高压电缆的接地需电力电缆设计院另行校验热稳定性后方能接至本接地系统。
屋面避雷网及均压环施工工艺
屋面避雷网及均压环施工工艺1.前言 (2)2.工艺特点 (2)3.适用范围 (2)4.施工工艺流程、施工方法及要点 (2)4.1施工工艺流程图 (2)4.2技术交底及施工准备 (2)4.3操作工艺 (3)5.机具设备 (5)6.劳动力组织 (5)7.质量要求及质量控制 (5)7.1材料质量要求 (5)7.2安装质量要求 (6)7.3、施工中容易出现的质量问题 (6)7.4对质量问题采取的控制及处理措施 (7)8.安全及职业健康保证措施 (7)9.环保及成品保护措施 (8)10.效益分析 (8)11.工程实例 ............................................................................................................................... 错误!未定义书签。
1.前言随着可利用土地的减少,发展高层建筑已成为解决人类居住问题的必经之路.而雷击对高层建筑本身及其内部人员、设备造成的影响和损失也越来越明显,因此如何加强高层建筑的防雷击保护,避免或减少人员伤亡和财产损失就成为目前高层建筑研究的重要课题之一.2.工艺特点本工艺在吸收传统工艺做法优点的基础上,进一步加强建筑屋及屋内人员、设备的保护，增强了建筑物屋外观和实用效果.3.适用范围本工艺适用于一般工业与民用建筑的屋面避雷网及均压环施工.4.施工工艺流程、施工方法及要点4.1施工工艺流程图4.2技术交底及施工准备防雷接地系统施工前必须有经公司技术部、现场监理单位（或业主单位）批准的施工方案,同时在施工中应根据批准的施工方案，结合现场的实际情况进行施工技术交底,明确材料质量要求、施工方法、施工中应注意的事项、质量标准和质量保证措施、安全、环保以及文明施工等方面的要求.施工准备包括材料、工机具、劳动力、施工作业条件等方面的准备.4.2.1屋面避雷网（带）及均压环施工的材料准备(1)屋面避雷网（带）所使用的主要材料的型号和规格由设计选定。
均压环施工方案
卫生间等电位施工方案一、劳力组织：设电气施工班组1个，工人10~18人按现场需要决定。
其中电焊工不少于8人，最多时可达到12人。
二、管理机构：项目经理1人（陈惠文）施施质内安材工工检业全料员员员员员员1 1 1 1 1 1人人人人人人张林张林姚林统全清绍霖宏辉斐民汀三、机具: 交流弧焊机300A 8~12台，按现场需要进行增减电烘干箱、20Kg, 2KV y 1台保温筒8〜12个四、材料计划：电焊条：© 3.2J422结构钢焊条。
钢材：© 10圆钢。
五、施工管理措施：1、所有焊工进场都要进行试焊，试焊时通知监理到场观察。
试焊的样品经验收合格后方可进场作业。
2、班组进场后由施工员进行技术交底。
3、每次作业结束班组长先自查，施工员复查，质检员核查。
4、施工员要跟班监督，以确保施工质量。
六、技术措施：焊接前焊条先烘干，烘干后的焊条放入保温筒带往现场使用。
1、均压环焊接：14层以上按设计说明十三.1.利用建筑物外沿圈梁两根主面筋用© 10圆钢跨接成一个整体。
2、窗接地：每个金属窗从上层均压环在窗的右上角位置引出一根©10圆钢作为窗接地预留点（土建有预埋件时，焊在预埋件上）。
3、阳台外露金属栏杆：在栏杆头尾各从均压环向上各焊出一根© 10圆钢作为金属栏杆闭合接地预留。
圆钢跨接焊长度》6倍的钢筋的直径，焊缝均匀饱满。
利用土建梁筋相跨接的钢筋焊接长度如下表：七、形象进度一一配合土建预埋施工组织设计（方案）报审表编号:0006工程名称:。
建筑均压环
建筑均压环建筑物高于60米时需做均压环，他使测雷击电流迅速分散，是建筑物四周各点均压，即各点等电位，使整个建筑物形成法拉利笼，从而起到保护作用。
首先,谢谢2楼大侠,那在施工中是不是就是将60米高的这层圈梁焊接成电气通路,再与柱子钢筋通长焊接,形成均压带啊!!!!首先不是60米以上，是一类30米二类45米三类60米以上做均压环。
如果从等电位的角度考虑，降圈梁焊接成电气通路，再于柱内主筋焊接是可以的，但是如果考虑到防侧击雷的角度，最好还是再建筑物圈梁外敷设一圈扁钢今天质监站检查提出的问题，图纸的施工说明在建筑物防雷部分有3段话，其中第二段话是这么写的：利用建筑物每层圈梁及构造梁内主钢筋作为等电位框架，并与引下线连通，各类竖向金属管道每三层和等电位环相连，在建筑物顶部和底部必须与防雷接地装置接地装置安装，60米及以上各层外墙上的金属门窗等较大的金属物体与均压环连通（不少于两点连接）以防侧击。
其中红字部分，质监站就提出这句话的意思是建筑物的每一层都要利用圈梁及构造梁内主钢筋做类似均压环的东西，就是从一层开始就要烧圈梁一圈，而且要和引下线连接，当时我们在场也没准备好，被问住了都。
因为我们是从3层（1-2层卫生间没金属管道，图纸也没标明LEB）开始做等电位，卫生间位置底板钢筋烧一个网，然后通过圈梁引至引下线处。
45米也就是15层开始每层圈梁2根主钢筋一圈连接，而且和引下线连接。
当时质监站提出的时候我们以为从一层开始每层都要烧均压环的，毕竟是施工说明写的，一开始也的确是没注意这个问题，然后质监站就写了条：45米以下圈梁与引下线连接无隐蔽记录。
看样子也没和我们较真，写的挺含糊。
晚上在家仔细看了看，现在有几个问题1、何谓等电位框架？2、红字部分的说明按本人的理解就是做等电位的时候利用建筑物的圈梁和构造梁主钢筋做连接，并不是强制要求你每层都要圈梁和构造梁钢筋烧连通，请问我的理解有没有偏差？3、有无规范或者执行标准，设计规范之类的要求三类防雷要求的建筑物是从一层开始要利用圈梁构造梁内主钢筋烧一圈做连接的，类似于均压环？小弟刚入行，不懂的很多！望各位前辈帮下忙！图纸说明是这样的：本工程对高度超过45米的本工程对高度超过45米的楼层采取防侧击雷和等电位的保护措施:即将45米左右以上外墙上的栏杆、门窗等较大的金属物与楼面圈梁内两根外侧主筋可靠焊连接，连接材料为-25x4镀锌扁钢，每层楼面圈梁内相应外侧两主筋均须与防雷引下线主筋可靠连接，且四周环通，与窗户等金属件的连接扁钢为墙内暗敷。
均压环的方案
郡城·雅舍5、6、7、8号楼均压环施工专项方案编制：审核：审批：年月日一、工程概况.............................................................................................................................. - 2 -二、图纸设计.............................................................................................................................. - 2 -三、均压环的安装...................................................................................................................... - 2 -四、门窗等电位连接.................................................................................................................. - 3 -五、金属栏杆与建筑物均压环的连接...................................................................................... - 4 -六、操作要点.............................................................................................................................. - 5 -七、防雷接地施工组织设计及防触电的要求.......................................................................... - 5 -八、雨季、夏季施工的安全与防火措施.................................................................................. - 6 -九、施工现场急救措施.............................................................................................................. - 7 -一、工程概况本工程由郑州新龙置业有限公司开发，北京高能筑博建筑设计有限公司设计的郡城·雅舍工程，位于郑州市新龙路南侧，北侧为五洲水产市场，其中地上29层，地下1层，总建筑面积91585.12平方米，建筑高度为84.40米。
高层建筑防侧击雷均压环的做法
高层建造防侧击雷均压环的做法高层建造防侧击雷均压环的做法一、背景介绍高层建造是现代城市建设中不可或者缺的重要组成部份，然而，由于高层建造在城市中的地理位置和高度等特殊因素，其容易成为雷电的主要吸引物之一。
雷电击中高层建造不仅会造成重大的人员伤亡和财产损失，还会对城市的电力设施和通信系统造成严重影响。
因此，为了保障高层建造及其周边地区的安全稳定运行，防侧击雷措施显得尤其重要。
二、高层建造防侧击雷的原理与目的高层建造防侧击雷的基本原理是通过合理布设防雷设备，引导和分散雷电电流，有效降低雷击概率。
其主要目的是减少雷灾事故的发生，保护高层建造和周边设施的安全，维护城市的基础设施运行。
三、高层建造防侧击雷的具体做法1. 工程前期准备1.1 制定防雷施工方案1.2 确定防雷施工单位1.3 编制工程防雷施工组织设计1.4 申请相关审批文件2. 防雷设备及材料选型与采购2.1 根据建造物的高度和结构特点，选用合适的防雷设备 2.2 选择符合国家相关标准的防雷材料2.3 进行设备及材料的采购3. 防雷施工过程3.1 安全施工3.1.1 确保施工现场周围的安全环境3.1.2 配备专业的施工人员和防护设备3.2 设备安装3.2.1 根据设计方案进行设备安装3.2.2 检查设备安装质量3.3 接地系统施工3.3.1 确定接地位置和数量3.3.2 进行接地系统施工3.4 雷电监测系统的安装3.4.1 选择合适的雷电监测系统 3.4.2 按照要求进行安装3.5 施工验收四、行业标准与相关法律1. 高层建造防雷设计规范2. 防雷器材质量检验标准3. 高层建造工程施工技术规范4. 建设工程雷电防护通用技术规范附件：1. 防雷施工方案2. 防雷设备选型报告3. 防雷材料采购清单4. 防雷施工组织设计5. 施工现场安全环境检查报告6. 设备安装质量检查报告7. 接地系统施工图纸8. 雷电监测系统安装方案9. 施工验收报告法律名词及注释：1. 建设工程质量管理条例：对建设工程质量管理和监督的法律规定。
线路均压环的施工工艺流程和注意事项
线路均压环的施工工艺流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!线路均压环的施工工艺流程与注意事项线路均压环，作为一种电力设备，主要用于改善架空线路的电压分布，防止绝缘子串的闪络，保障电力系统的稳定运行。
