土木工程材料-墙体材料
土木工程材料教学课件第七章-墙体材料和屋面材料
等级 平均值≥ 单块最小值 平均值≥ 单块最小值
≥
≥
MU25 25.0
20.0
5.0
4.0
MU20 20.0
16.0
4.0
3.2
MU15 15.0
12.0
3.3
2.6
MU10 10.0
8.0
2.5
2.0
蒸压灰砂砖的抗冻性指标
ቤተ መጻሕፍቲ ባይዱ
强度等级
MU25 MU20
抗压强度平均值 ≥ (MPa) 20.0
16.0
❖ 原料:石灰、天然砂、粉煤灰、煤矸石、炉渣; ❖ 生产工艺:将石灰与硅原料加水拌合,压制成坯,
然后送入蒸养或蒸压,进行水热合成; ❖ 主要产品有:灰砂砖、粉煤灰砖、炉渣砖。 ❖ 强度等级:25、20、15、10、7.5; ❖ 用途;可用于承重墙。
蒸压灰砂砖浸入蒸压釜蒸养
蒸压灰砂砖的强度等级
强度 抗 压 强 度 / MPa 抗 折 强 度 / MPa
❖ 定义:混凝土小型空心砌块是由水泥、砂、石以及 炉渣、煤矸石等组成的混凝土制品。
❖ 尺寸规格:标准块的尺寸为390mm 190 mm 190mm,此外,还由1/2块、1/4块;宽度还有 115mm、90mm等。要求:壁厚不小于30 mm、最 小肋厚不小于25mm、空心率不小于25%。
❖ 强度等级:MU20.0、15.0、10.0、7.5、5.0、3.5、 2.5;
砌块
❖ 砌块按其尺寸分为:
➢ 小型砌块:其主规格的高度大于115mm而又小于380mm; ➢ 中型砌块:其主规格的高度为380~980mm; ➢ 大型砌块:其主规格的高度大于980mm。
❖ 按其形状分为:
➢ 实心砌块:空心率小于25%或无孔洞的砌块; ➢ 空心砌块:空心率等于或大于25%的砌块 。

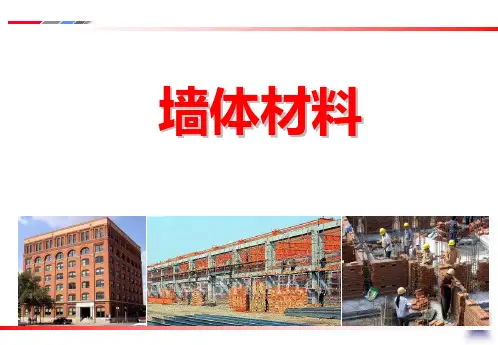

土木工程材料(第3版)课件:墙体材料
3.技术性能
6.1 烧结普通砖
1)强度
MU30、MU25、MU20、MU15、MU10五个强度等级
2)耐久性 抗冻试验 泛霜试验 石灰爆裂试验 3)外观指标
根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品(A),一 等品(B)和合格品(C)
墙体除电梯井部分墙体采用C20砼外,
其余承重墙均采用190mm厚砼配筋砌块,
1~2层为全注芯砼砌体, 3层以上为部分
注芯砼砌体,分别采用MU20 ~MU10砌
块、 M20 ~M10砂浆、 C30 ~C20注芯砼;
砌体水平和垂直方向的配筋率均为0.1%,
楼屋盖均为C20砼。
辽宁盘锦 砼空心小砌块试点住宅
分类: ①按外形尺寸分为:P型砖 240×115mm×90mm
M型砖 190×190mm×90mm •按主要原材料分为:黏土砖N、页岩砖Y、煤矸石砖M •按抗压强度分为:MU30、MU25、 MU20、MU15和MU10 •强度好抗风化性能合格的烧结砖,根据尺寸偏差、外观质量、孔 洞和孔洞排列分为优等品(A),一等品(B)和合格品(C)
墙体材料
基本要求
➢主要内容:
应用 墙体材料的改革及意义 墙体发展方向 多孔砖、空心砖、混凝土小型砌块的性质及应用
➢重点:
多孔砖、空作用。 墙体及屋面材料对建筑物的功能、自重、成本、
工期及建筑能耗等均有着直接的关系。 我国长期以来传统的墙体材料为烧结粘土砖。 粘土砖的尺寸小、自重大、生产能耗高,又需耗
强度等级
按抗压强度平均值(f均)及标准值(fk)来确定
公式
墙体材料大全
墙体材料大全在建筑工程中,墙体是承重结构的一部分,起到支撑和隔离的作用。
选择合适的墙体材料对于建筑结构的安全性和功能性至关重要。
本文将介绍一些常见的墙体材料,包括砖块、混凝土、石膏板和木材等。
1. 砖块:砖块是最常用的墙体材料之一。
它可以使用不同的类型和规格,如石灰砖、红砖、空心砖等。
砖块具有优良的耐久性和隔音性能,适用于各种建筑项目。
2. 混凝土:混凝土是现代建筑中广泛使用的墙体材料。
它由水泥、砂、骨料和水按照一定比例混合而成。
混凝土墙具有良好的强度和耐久性,能够承受较大的荷载。
此外,混凝土还可以通过添加特殊的掺合料来提高其抗裂性能和隔热性能。
3. 石膏板:石膏板是一种轻质的墙体材料,由石膏芯层和纸面板组成。
它具有良好的隔热性能和阻燃性能,并且易于施工和处理。
石膏板还可以用于装饰和隔音,广泛应用于住宅和商业建筑中。
4. 木材:木材是一种自然的墙体材料,提供了温暖和自然的氛围。
木材墙体具有良好的保温性能和声音吸收性能,适用于住宅和办公室空间。
不同种类的木材具有不同的特点和用途,如实木、胶合板和纤维板等。
5. 金属:金属墙体材料包括铝合金、钢和彩钢板等。
它们具有较高的强度和耐久性,适用于需要较高安全性和防护性的建筑,如工业厂房和仓库等。
6. 玻璃:玻璃墙体可以提供良好的采光效果和视觉效果,同时保持空间的开放性。
透明玻璃、磨砂玻璃和彩色玻璃等不同类型的玻璃墙体可以根据建筑设计和功能需求进行选择。
7. 复合材料:复合材料墙体结合了不同材料的优点,具有轻质、高强度和抗腐蚀等特点。
如玻璃纤维增强塑料(FRP)、碳纤维增强塑料(CFRP)和钢筋混凝土等。
总结:选择合适的墙体材料对于建筑结构的稳定性、安全性和功能性至关重要。
砖块、混凝土、石膏板、木材、金属、玻璃和复合材料等墙体材料都有自己独特的特点和适用范围。
在进行建筑设计和施工时,需要综合考虑建筑形式、环境要求、成本效益等方面的因素,选择最适合的墙体材料。
《土木工程材料》课件 第7章墙体材料
上一内容 下一内容 回主目录
土木工程材料
(1)烧结普通砖的技术要求
• 8)抗冻性
• 将砖吸水饱和后置于-15°C水中融化,再在 10~20°C水中融化,按规定的方法反复15次冻融 循环后,其质量损失不超过2%,抗压强度降低值 不超过25%,即为抗冻性合格。
上一内容 下一内容 回主目录
土木工程材料
(1)烧结普通砖的技术要求
• 4)石灰爆裂
• 当生产烧结普通砖的原料中夹杂有石灰石杂质时,焙烧砖 体会使其中的石灰石被烧成生石灰。这种生石灰常为过火 石灰,砖受潮或受雨淋时该石灰吸水消化成消石灰,体积 膨胀,导致砖体开裂。
表7-4 烧结普通砖的泛霜及石灰爆裂的技术标准
项目 泛霜
石灰爆 裂
优等品 无泛霜
不允许出现最大破 坏尺寸>2mm的 爆裂区域
土木工程材料
分类
• 按照断面结构 砌墙砖有普通砖和空心砖两大类:
➢ 孔洞率小于25%或没有孔洞的为普通砖或实心砖; ➢ 空洞率大于25%的为空心砖。
• 按材质和工艺 砌墙砖有烧结砖和非烧结砖(包括蒸 养或蒸压砖),如:
➢ 烧结砖:烧结粘土砖、烧结粉煤灰砖、烧结煤矸石砖、 烧结页岩砖等;
➢ 非烧结砖:灰砂砖、粉煤灰砖和煤渣砖等。
≥
,≥
MU30 30.0
22.0
MU25 25.0
18.0
MU20 20.0
14.0
MU15 15.0
10.0
MU10 10.0
6.5
变异系数δ>0.21,单块最 小抗压强度值fmin / MPa,≥
25.0 22.0 16.0 12.0 7.5
上一内容 下一内容 回主目录
土木工程材料
土木工程材料
第二章土木工程材料土木工程材料主要有:水泥、砂、石、砂浆、混凝土、钢筋、防水材料、装饰材料等。
一、常用的土木工程材料(一)砖、瓦、砂、石(二)水泥、石灰、砂浆、混凝土(三)木材、钢材和钢筋混凝土(四)防水保温材料(一)砖、瓦、砂、石1.砖:是一种常用的砌筑材料,在混合结构房屋中作承重构件墙体,在框架结构中作为围护墙体。
1)按生产工艺分为烧结砖和非烧结砖;2)按所用原材料分为普通粘土砖、页岩砖、煤矸石砖、粉煤灰砖、炉渣砖和灰砂砖等; 3)按有无孔洞分为空心砖、多孔砖和实心砖等。
其特点是:原料容易取得,生产工艺简单,价格低,体积小,便于组合。
但传统的粘土砖毁田取土量大、能耗高、砖自重大,施工生产中劳动强度大、工效低。
有逐步改革并用新型材料取代的必要。
我国已有近200个城市禁止在建筑物中使用粘土砖。
普通粘土砖:以粘土为主要原料,经过成型、干燥、高温、焙烧制成。
普通粘土砖的标准尺度为240×115×53mm,砌筑时砂浆灰缝厚度为10mm。
普通粘土砖以其抗压强度为主要标准划分强度等级,分为:MU7.5,MU10,MU15,MU20,MU25,MU30。
常用等级为MU7.5和MU10。
非烧结砖是利用不适合种田的山泥、废土、砂等,加入少量水泥或石灰作固结剂及微量外加剂和适量水混合搅拌压制成型,自然养护或蒸养一定时间即成。
是一种有发展前途的新型材料。
2.瓦:属屋面围护材料,要求利于防排水,自重轻,密实度高。
常见的有:(1)粘土瓦:由粘土浇制成胚(成型),干燥,高温焙烧而成。
有青瓦和红瓦。
形状有平瓦和脊瓦(用于屋脊处)。
常见尺寸为400×230×20mm。
每平方米约15块左右。
自重按0.55kN/m2考虑。
(2)水泥瓦:利用水泥和砂拌和,压成瓦胚成型,后经蒸汽养护硬结而成。
分为平瓦和脊瓦(用于屋脊处)。
常见尺寸287×38×15,每平方米铺15块。
水泥瓦的密实度和防水效果均较粘土瓦好,且不用粘土。
东南大学土木工程材料-第4章 FX墙体材料及屋面材料
4.1 墙体材料
➢ 烧结空心砖
以粘土、页岩或煤矸石为主要原料烧制的,孔洞率
一般大于40%以上,孔尺寸大而少,且为水平孔的主要非
结构承重的砖。可用于多层建筑的内隔墙或框架结构的填
充墙等。
砌筑时 此面向上
4.1 墙体材料 ➢烧结空心砖规格
长:I
宽:b
h
高:h
物理因素作用下不破坏并保持原有性质的能力。
抗风化性通常用抗冻性、吸水率及饱和系数三项指标划分。 1.抗冻性:F15 2.吸水率:常温泡水24h的重量吸水率。 3.饱和系数:常温泡水24h吸水率与5h沸煮吸水率之比。
严重风化区域中1-5个地区(黑龙江、吉林、辽宁、内蒙古、 新疆维吾尔自治区)所用的烧结普通砖,抗冻试验必须合格。 其余地区可不做抗冻试验,但是必须满足抗风化性能。 (表3-4)
实验课
实验一:水泥标准稠度用水量测定 实验二:砂的筛分试验
实验三:水泥胶砂试件的成型 实验四:混凝土的和易性测定、混凝土配合比的调整 及试块成型
实验五:水泥胶砂试件的抗折强度和抗压强度试验 实验六:混凝土抗压强度试验
实验七:钢筋的拉伸试验 实验八:沥青的性能试验
例题
1、烧结多孔砖不允许出现破坏尺寸大于( C )的爆裂区 域。 A、20mm B、10mm C、15mm D、25mm 2、烧结普通砖的尺寸为( A )。 A、240mmx115mmx53mm B、 190mmx190mmx90mm C、 240mmx115mmx90mm D、 290mmx140mmx90mm 3、烧结普通砖强度等级是通过取10块砖试样进行抗压强 度试验,根据抗压强度平均值和强度标准值划分的等级不 包括( A)。 A.MU35 B.MU20 C. MU25 D.MU15 3、名词解释:泛霜、石灰爆裂
土木工程材料课件-第七章墙体材料与屋面材料
墙体材料的改革
随着现代建筑的发展,粘土砖已经不能满 足现代工程的需要。 而且,也不符合可持续发展的要求。 大力发展和使用轻质、高强、大尺寸、耐 久、多功能(保温、防水、抗震等)、节 土、节能和可工业化生产的新型墙体材料 十分重要。
常用的3类墙体材料: 砌墙砖 砌块 板材
2.烧结多孔砖和空心砖
烧结多孔砖 是以粘土、页岩、煤矸石为主要原
料,经焙烧而成的孔洞率≥15%,孔小而 多的砖。其孔洞垂直于大面,砌筑时要 求孔洞方向垂直于承压面。常用于砌筑 六层以下的承重墙。
砌筑时 此面向上
烧结空心砖
是以粘土、页岩、煤矸石为主要原料,经 焙烧而成的孔洞率≥35%,孔的尺寸大而少 的砖。其孔洞垂直于顶面,砌筑时要求孔洞 方向与承压面平行,主要用于非承重部位。
11. 河北省 12. 北京市 13. 天津市
1.山东省 2.河南省 3.安徽省 4.江苏省 5.湖北省 6.江西省 7.浙江省 8.四川省 9.贵州省 10.湖南省
非严重风化区
1.福建省 2.台湾省 3.广东省 4.广西壮族自治区 5.海南省 6.云南省 7.西藏自治区 8.上海市 9.重庆市
③烧结普通砖的产品标记
主要技术要求
根据《烧结多孔砖》(GB 13544—2000)和《烧结空心砖 和空心砌块》(GB 13545—92)的规定,其主要技术要求如下。 1) 形状与规格尺寸 烧结多孔砖为直角六面体,有190mm×190mm×90mm(代 号M)和240mm×115mm×90mm (代号P)两种规格。其孔洞, 圆孔直径≤22mm,非圆孔内切圆直径≤15mm,手抓孔 (30~40)×(75×85)mm。形状如图7.1所示。 烧结空心砖为直角六面体,其长度不超过365mm,宽度不超过 240mm,高度不超过115mm(超过以上尺寸则为空心砌块), 孔型采用矩形条孔或其他孔型。形状如图7.2所示。
土木工程材料课件09墙体材料
3 烧结空心砖
定义:以黏土、页岩、煤矸石、粉煤灰为主要原料,经焙烧而成的孔洞率 ≥40%,孔的尺寸大而数量少的砖。
规格尺寸:290 mm×190 mm×90 mm
240 mm×180 mm×115 mm
(1)烧结空心砖的主要技术要求
① 质量等级
② 强度等级和密度等级
③ 抗风化性能
④ 泛霜、石灰爆裂、放射性物质。
② 抗风化性能
③ 泛霜、石灰爆裂、放射性物质 ④ 砖的密度等级分为 1 000、1 100、1 200、1 300四个等级。
各强度等级的要求、烧结多孔砖的泛霜、石灰爆裂、放射性物质的要求同 烧结普通砖。烧结多孔砖的抗风化性能应符合表9-3的规定。
(2)烧结多孔砖砖的产品标记
产品名称 品种 规格 强度等级 密度等级 标准编号
第二节 墙用砌块
砌块是一种新型墙体材料,可以充分利用地方资源和工业废渣,并可节
省黏土资源和改善环境。在建筑砌块中,尤其应优先发展普通混凝土小型空 心砌块。
一、普通混凝土小型空心砌块
定义:代号NHB,是用水泥作胶结料,砂、石作骨料,经搅拌、振动 (或压制)成型、养护等工艺过程制成的砖,简称普通小砌块。
④ 泛霜 ⑤ 石灰爆裂 ⑥ 放射性物质
具体要求参照教材表9-1、表9-2、表9-3和国家标准《建筑材料放射性核素 限量》(GB 6566—2010)的规定。
(2)烧结普通砖的产品标记
产品名称
类别
强度等级 质量等级 标准编号
(3)烧结普通砖的优缺点
优点:具有较高的强度、较好的耐久性及隔热、隔声、价格低廉、原料广 泛、工艺简单
(2)产品标记
产品名称
类别
密度等级 强度等级 质量等级
土木工程材料墙体材料
四个等级。
11
烧结空心砖强度等级(GB13545-2003)
强度 等级
抗压强 度
平均值 »
变异系数 变异系数 密度等级范围
«0.21
>0.21
(kg/m3)
强度标准值 单块最小抗
»
压强度值»
MU10 10.0
7.0
MU7.5 7.5
16
区域尺寸同时大于10*10mm。
8
3)强度等级
取10块砖测定抗压强度。计算其抗压强度平均值,并计算 标准差和变异系数。根据表7.3确定其强度等级。
强度 等级
表7.3 强度等级评定 抗压强度 变异系数«0.21 平均值 » 强度标准值»
变异系数>0.21 单块最小抗压强度值»
MU30 30.0
22.0
6
表7.2 烧结普通砖外观质量要求
单位:mm
项目
优等品 一等品 合格品
两条面高度差 «
2
3
4
弯曲
«
2
3
4
杂质突出高度 «
2
3
4
缺棱掉角的三个破坏尺寸不得同时大于
5
20
30
a、大面上宽度方向及其延
30
裂纹长度« 伸至条面的长度
b、大面上长度方向及其延
50
伸至顶面的长度或条顶面上
水平裂纹的长度
60
80
实心砌块(空心率<25%)。 14
三、 墙用板材
墙用板材是框架结构建筑的组成部分。墙板起围护和 风隔作用。墙用板材一般分为内外两种。内墙板材大多为 各种石膏板材、石棉水泥板材和加气混凝土板材等。外墙
建筑材料-墙体材料 PPT课件
蒸压灰砂砖的技术性能指标
❖强度等级 :按浸水24h后的抗压强度和抗折强度 分为MU25、MU20、MUl5、MUl0四个强度等级。
蒸压粉煤灰砖的技术性能指标
❖强度等级 :按抗压强度和抗折强度划分为MU30、 MU25、MU20、MUl5、MUl0五个强度等级。
蒸压粉煤灰砖的应用
❖ 粉煤灰砖可用于工业与民用建筑的墙体和基础,但 用于基础或易受冻融和干湿交替作用的建筑部位, 必须使用一等品和优等品(即MUl5及以上强度等级 的砖)。粉煤灰砖不得用于长期受热(200℃以上)、 受急冷急热和有酸性介质侵蚀的建筑部位。为避免 或减少收缩裂缝的产生,用粉煤灰砖砌筑的建筑物, 应适当增设圈梁及伸缩缝。
❖聚氨酯夹芯复合板,一般以彩色镀锌钢板为面材 ,经辊压成为压型板,然后与液体聚氨酯复合发 泡而成。导热系数0.017 -0.023W/(m·K)。 适用于工
❖混凝土岩棉复合外墙板是以混凝土饰面层、岩棉 保温层和钢筋混凝土结构层三层连成的具有保温 、隔热、隔声、防水等多功能的复合外墙板。有 承重和非承重之分。
❖ 1.纸面石膏板 以熟石膏为胶凝材料,并掺入适量添加剂和纤维
作为芯材,以特制的护面纸作为面层而制成的墙用 板材,称为纸面石膏板。
纸面石膏板
❖ 2.石膏纤维板
以纤维增强石膏为基材的无面纸石膏板称为石膏 纤维板。该板用无机纤维或有机纤维与建筑石膏、 缓凝剂等经打浆、铺装、脱水、成型、烘干而制成。 石膏纤维板的特点:质轻、高强、耐火、隔声、韧 性高,可加工性好。其尺寸规格和用途与纸面石膏 板相同。
❖ (1)外形尺寸 标准砖尺寸: 240mm×115mm×53mm
❖ (2)强度等级: 以10块砖样进行试验,共分为MU10、MU15、
MU20、MU25、MU30五个等级。
土木工程材料_ 墙体材料_墙体材料的定义和性质应用_
• 国标规定过火砖中的变形砖为不合格品;
(5)烧结普通砖的技术要求:
根据规范(GB5101-2003)规定,烧结普通砖
的技术要求主要包括外观指标、强 度性能和耐久性能三方面的内容;
根据不同的技术要求,把砖分为:
优等品(A)、一等品(B)和合格品(C);
a) 外观指标:尺寸偏差、弯曲程度、缺棱掉角 和裂纹等。各种产品的外观质量应满足规范要
砖的用量约占90%左右;
• (5)屋面材料的定义: • 是建筑物最上层的防护结构,起着防风雨、隔热保
温的作用;
• (6)本章重点: • 普通粘土砖的主要技术性质与应用;
8.1 砌墙砖
8.1.1 烧结砖 8.1.1 烧结普通转
(1)定义:烧结普通砖是以粘土、 页岩、
煤矸石或粉煤灰主要原料,经制备、成型、
➢ 其中焙烧是关键,所以一定要控制好的温度 (950oC~1050oC),否则容易产生欠火砖和过火砖。
❑欠火砖和过火砖的简单鉴定方法如下:
• 欠火砖的特点: • 色浅、断面包心(黑色或白色)、声哑、孔隙率
大、强度低、耐久性差;
• 国标规定欠火砖为不合格品; • 过火砖的特点: • 色深、声脆而响、较密实、强度高、耐久性好,但
6)若变异系数 >0.21,则根据强度的平均
值
−
f
以及单块砖样的最小抗压强度值
f min
查表可判断强度等级;
c)耐久性:
主要指砖的抗风化性能,即砖能抵抗干湿变化、 温度变化、冻融变化等气候作用的性能;
• 烧结砖的耐久性除了砖的泛霜和石灰爆裂性外,还包括
抗风化性能。砖的抗风化性能用抗冻融试验或吸水率试 验来衡量。标准GBS101一2000规定,黑龙江、吉林、辽 宁、内蒙古、新疆等五省、区必须进行冻融试验;其他 地区,砖的吸水率满足规范的,可不做冻融试验。
土木工程材料 墙体及屋面材料
1—1—1 烧结普通砖
泛霜
当生产烧结砖的原料中含有可溶性无机盐时,会 隐含在成品烧结砖的内部,砖吸水后再次干燥时,水 分会向外迁移,这些可溶性盐随水渗到砖的表面,水 分蒸发后便留下白色粉末状的盐,形成白霜,这就是 泛霜现象。 泛霜严重时,由于大量盐类的溶出和结晶膨胀会 造成砖砌体表面粉化及剥落,内部孔隙率增大,抗冻 性显著下降。国家标准规定优等砖不得有泛霜现象, 合格砖不得严重泛霜。
第八章 墙体材料和屋面材料
1、 砌墙砖 2、 墙用砌块
3、 墙用板材
4、 屋面材料
1、 砌墙砖
1—1 、烧结砖 1—1—1 烧结普通砖 1—1—2 烧结多孔砖 1—1—3 烧结空心砖 1—2、蒸养(压)砖
1—1—1 烧结普通砖
烧结普通砖的定义
凡通过高温焙烧而制得的砖统称为烧结砖。 根据原料不同分为烧结粘土砖、烧结粉煤灰砖、 烧结页岩砖等。对孔洞率小于15%的烧结砖,称 为烧结普通砖。
3、 墙用板材
内墙板:石膏类墙板(纸面石膏板、纤维石 膏板、石膏空心板);纸面板材 水泥类墙板:GRC空心轻质隔墙板;SP 预应力空心墙板;蒸压加气砼板。 塑网加芯板 轻质隔热夹芯板
石膏空心板
EPS板
GRC墙板
泰柏板
4、 屋面材料
烧结粘土瓦 琉璃瓦 混凝土平瓦 石棉水泥波瓦 钢丝网水泥大波瓦 聚氯乙烯塑料波型瓦 玻璃钢波型瓦 铝合金波纹瓦
1—1—1 烧结普通砖
烧结普通砖的应用
烧结普通砖是传统的墙体材料,具有较高的 强度和耐久性,又因其多孔而具有保温绝热、隔 声吸声等优点,因而适宜做建筑围护结构,被大 量应用于砌筑建筑物的内墙、外墙、柱、拱、烟 囱、沟道及其他构筑物,也可在砌体中放置适当 的钢筋或钢丝以代替混凝土柱和过梁。
建筑材料之墙体材料
建筑材料之墙体材料在建筑领域中,墙体材料是至关重要的组成部分。
它们不仅决定了建筑物的外观和结构稳定性,还在很大程度上影响着建筑物的保温、隔音、防火等性能。
接下来,让我们一起深入了解一下常见的墙体材料。
首先要提到的是砖。
砖是一种古老而广泛使用的墙体材料,常见的有红砖和青砖。
红砖是由粘土经过高温烧制而成,其颜色鲜艳,强度较高,常用于各类建筑的墙体。
青砖则在烧制过程中采用了更为复杂的工艺,具有更好的耐久性和美观性,常被用于一些具有历史文化价值的建筑。
砌块也是常见的墙体材料之一。
比如混凝土砌块,它由水泥、砂、石子等材料制成,具有强度高、重量轻、施工方便等优点。
加气混凝土砌块则具有良好的保温性能,能有效地降低建筑物的能耗。
接下来是板材类墙体材料。
例如,纸面石膏板,它是以建筑石膏为主要原料,掺入适量的纤维和添加剂制成。
纸面石膏板具有质轻、防火、隔音、施工方便等特点,常用于室内非承重隔墙和吊顶。
还有纤维增强水泥板,具有强度高、防火、防潮等性能,适用于工业与民用建筑的外墙和隔墙。
在现代建筑中,新型墙体材料也不断涌现。
比如,聚苯乙烯泡沫板,这是一种优良的保温材料,常用于建筑物的外墙保温系统,能够有效地减少室内外热量交换,降低能源消耗。
墙体材料的选择需要考虑多个因素。
首先是建筑物的用途。
如果是住宅建筑,可能更注重保温和隔音性能;而对于工业建筑,可能更侧重于强度和耐久性。
其次是地理环境和气候条件。
在寒冷地区,保温性能好的墙体材料就显得尤为重要;在潮湿地区,则需要选择防潮性能强的材料。
施工条件也是选择墙体材料时需要考虑的因素之一。
一些材料施工工艺简单,能够缩短工期,降低施工成本;而有些材料可能需要专业的施工队伍和复杂的施工工艺。
此外,经济成本也是不可忽视的因素。
不同的墙体材料价格差异较大,需要在满足建筑性能要求的前提下,选择经济实惠的材料。
墙体材料的发展趋势也值得关注。
随着环保意识的增强,绿色、环保、可循环利用的墙体材料将越来越受到青睐。
07墙体材料_土木工程材料
7 墙体材料 – 7.1 砌墙砖
烧结多孔砖与空心砖的比较
多孔砖
空心砖
孔洞方向
竖向
孔洞个数
多
单个孔洞大小小应用承重部位强度等级
MU30、MU25、MU20、MU15、 MU10五个强度等级
横向 少 大 非承重部位 MU10.0、MU7.5、MU5.0、MU3.5 四个强度等级
7 墙体材料 – 7.2 砌块 砌块
在无可靠的防护措施时,不得用于处在风中或高湿度和有侵蚀介质环 境,也不得用于基础和长期高于80℃的建筑部位。
7 墙体材料 – 7.2 砌块
混凝土空心砌块
自重轻,热工性能好,抗震性能好,砌筑方便,墙面平整度好,施工 效率高等。不仅可以用于非承重墙,较高强度等级的砌块也可用于多层建 筑的承重墙。
混凝土小型空心砌块适用于建筑地震设计烈度为8度及8度以下地区的 各种建筑墙体,包括高层与大跨度的建筑,也可以用于围墙、挡土墙、桥 梁和花坛等市政设施。
砌块特点与分类
砌块是砌筑用的人造块材,是一种新型墙体材料,外形多 为直角六面体,也有各种异形的。
砌块系列中主规格的长度、宽度或高度有一项或一项以上 分别超过365mm、240mm或115mm,但砌块高度一般不大于长 度或宽度的六倍,长度不超过高度的三倍。
7 墙体材料 – 7.2 砌块 优点
砌块特点与分类
7 墙体材料 – 7.2 砌块
粉煤灰砌块
是以粉煤灰、石灰、石膏和集料(如煤渣、硬矿渣)等原料制成的密实 砌块。
适用于民用和工业建筑的墙体和基础,但不宜用于具有酸性侵蚀介质 和经常处于高温(如炼钢车间)环境下的建筑物。
烧结普通砖是指规格为240mm×115mm× 53mm的无孔砖或孔洞率<15%的烧结砖。
土木工程材料--第八章 墙体材料
二、 烧结多孔砖和烧结空心砖
烧结多孔砖和烧结空心砖均以粘土、页岩、煤矸石为主要原料,经焙烧而成的。孔 洞率大于或等于15%、孔的尺寸小而数量多、常用于承重部位的砖称为多孔砖;孔洞 率大于或等于35%、孔的尺寸大而数量少、常用于非承重部位的砖称为空心砖。生产工艺与烧结普通砖基本相同,但对原料的可塑性 要求较高。 烧结多孔砖为大面有孔洞的砖,孔多而小,表观密度为1 400kg/m3左右,强度较高。 使用时孔洞垂直于承压面,主要用于砌筑六层以下承重墙。空心砖为顶面有孔的砖, 孔大而少,表观密度在800kg/m3~1 100kg/m3之间,强度低,使用时孔洞平行于受力面, 用于砌筑非承重墙。
1.14
第8章 墙体材料
3) 耐久性 烧结多孔砖耐久性要求主要包括泛霜、石灰爆裂和抗风化性能,各质量等级砖的 泛霜、石灰爆裂和抗风化性能要求与烧结普通砖相同。 1.13
第8章 墙体材料
蒸压蒸养砖
蒸压蒸养砖(又称硅酸盐砖)是以硅质材料和石灰为主要原料,必要时加入骨料和 适量石膏,经压制成型,湿热处理制成的建筑用砖。根据所用硅质材料不同有灰 砂砖、粉煤灰砖、煤渣砖、矿渣砖和尾矿砖等。
严重风化区 1. 黑龙江省 2. 吉林省 3. 辽宁省 4. 内蒙古自治区 5. 新疆维吾尔自治区 6. 宁夏回族自治区 7. 甘肃省 8. 青海省 9. 陕西省 10.山西省 11. 河北省 12. 北京市 13. 天津市 1. 山东省 2. 河南省 3. 安徽省 4. 江苏省 5. 湖北省 6. 江西省 7. 浙江省 8. 四川省 9. 贵州省 10.湖南省 非严重风化区 1. 2. 3. 4. 5. 6. 7. 8. 9. 福建省 台湾省 广东省 广西壮族自治区 海南省 云南省 西藏自治区 上海市 重庆市
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6.1 砌墙砖
(6)石灰爆裂:砖中夹杂的石灰块,砖吸水后,由于石灰熟化而 产生体积膨胀,致使砖产生爆裂的现象。
国家标准规定:优等品砖不允许出现最大破坏尺寸大于2mm 的爆裂区;一等品不允许出现最大破坏尺寸大于10mm的爆裂区 ,最大破坏尺寸大于2mm小于等于10mm的爆裂区每组砖样不得 多于15处;合格品砖不允许出现最大破坏尺寸大于15mm的爆裂 区,最大破坏尺寸大于2mm小于等于15mm的爆裂区每组砖样不 得多于15处,其中大于10mm的不得多于7处。
一、烧结普通砖
烧结普通砖是以粘土、页岩、煤矸石、粉煤灰为主要原材料, 经焙烧而成的用于砌筑的直角六面体小型块材。
1、生产工艺过程
采土
配料调制
制坯
成品
焙烧
干燥
6.1 砌墙砖
按焙烧的火候不同有三种成品:
欠火砖 正火砖 过火砖 (1)欠火砖 当焙烧温度不足时,熔融物太少,难以充满砖体内部,粘 结不牢,这种砖称为欠火砖。欠火砖孔隙率大,强度低,抗 冻性差,外观颜色较浅,为有缺陷砖。
(2)按颜色分: 红砖——砖坯在氧化环境下烧成出窑,粘土中的氧化铁为高价氧
化铁(Fe2O3),颜色为红色。 青砖——砖坯在氧化环境下烧成后,再经浇水闷窑,使窑内形成
还原气氛,粘土中的氧化铁还原为低价氧化铁(FeO) ,颜色为青色 青砖的耐久性比红砖好,但耗能高,成本高,价格高。
6.1 砌墙砖
3、烧结普通砖的技术性质(GB/T 5101-2003)
(%)≤
≤
非严重风化地区
5h沸煮吸水率 (%)≤
饱和系数 ≤
砖种类
平均 单块 平均 单块 平均 单块 平均 单块 值 最大值 值 最大值 值 最大值 值 最大值
粘土砖
18
粉煤灰砖 21
20
19
0.85 0.87
23
23
20 0.88 0.90
25
页岩砖 16
煤矸石砖
18 18 0.74 0.77
21
(2)过火砖 当焙烧温度过高时,砖内熔融物过多,造成高温下的砖体
变软,此时砖在点支撑下易产生弯曲变形,这种砖为过火砖。 它也属于有缺陷砖。
6.1 砌墙砖
2、烧结普通砖的品种
(1)按原料分:烧结普通粘土砖(粘土砖),代号:N。 烧结粉煤灰砖(粉煤灰砖),代号:F。 烧结页岩砖,代号:Y。 烧结煤矸石砖,代号:M。
普通粘土砖的外观质量(mm) (GB/T5101-2003)
项 两条面高度差 弯曲
目
优等品 一等品 合格品
ቤተ መጻሕፍቲ ባይዱ
不大于
2
3
4
不大于
2
3
4
杂质突出高度
不大于
2
3
4
缺棱掉角的三个破坏尺寸
不得同时大于
5
20
30
裂纹长度
不大于
A、大面上宽度方向及其延伸至条面的长度
30
B、大面上长度方向及其延伸至顶面的长度
60
80
20 0.78 0.80
23
注:粉煤灰掺入量(体积比)小于30%时,抗风化性能指标按粘土砖规定。
6.1 砌墙砖
(5)泛霜:砖在使用过程中出现的一种析盐现象。砖内的可溶 性盐受潮吸水而溶解,随水分蒸发而沉积于砖的表面,形成白 色粉状附着物,影响建筑物的美观。如溶盐为硫酸盐,结晶体 产生膨胀,使砖面及粉刷砂浆剥落,影响使用。
6. 墙体材料
学习知识点:
烧结砖:烧结普通砖、烧结多孔砖和烧结空心砖 非烧结砖 砌块 墙板
教学要求:
掌握烧结普通砖的性能 熟悉各种砌墙砖的应用 了解墙用砌块、墙用板材
6. 墙体材料
墙体材料:
指用来砌筑、拼装或用其他方法构成承重或非承 重墙的材料。
墙体材料包括:
砖
砌块
墙板
6.1 砌墙砖
砌墙砖按生产工艺分为: 烧结砖和非烧结砖(蒸养或蒸压工艺)
烧结普通砖的产品标记 按产品名称、规格、品种、强度等级、质量等级及标准编号
的顺序编写。 实例:烧结普通砖 N MU15 B GB/T 5101
6.1 砌墙砖
优点
烧结普通 砖的特点
缺点
强度高
耐久性好
价格便宜
破坏生态环境 自重大、抗震性能差
烧结普通砖比强 度为0.006,钢材 是它的9倍,混凝 土是它的3倍。
严重风化地区中的前五个省区用砖的抗冻性试验必须合格, 即各强度等级砖在冻融试验后(15次冻融循环)砖的干质量损失率 必须小于等于2%,其他地区可不做抗冻性试验,但5h吸水率及饱 和系数必须满足下表的规定。
6.1 砌墙砖
普通烧结砖抗风化性能指标(GB5101-2003)
项
严重风化地区
目 5h沸煮吸水率 饱和系数
fk f 1.8S
S
1 9
10 i 1
(
fi
f
)2
S
f
6.1 砌墙砖
(4)抗风化性能:烧结普通砖的抗风化性能与砖的使用寿命密切 相关。
风化指数——日温度从正温度降至负温度或由负温度升至正 温度的平均天数与每年从霜冻之日起至消失霜冻之日止这一期间降 雨总量(mm)的平均值的乘积。风化指数大于等于12700为严重风 化地区(东北、华北、西北等地区),风化指数小于12700为非严 重风化地区(华东、华南、华中、西南等地区)。
或条顶面上水平裂纹的长度
50
80
100
完整面不得少于
二条面和 一条面和 二个顶面 一个顶面
-
6.1 砌墙砖
(3)强度等级:烧结普通砖根据10块样砖的抗压强度平均值和强度 标准值,分为MU30、MU25、MU20、MU15、MU10五个等级。
烧结普通砖强度等级(GB5101-2003)
强度 抗压强度平均值
等级 f (Mpa) ≥
MU30
30.0
变异系数δ≤0.21
抗压强度标准值 f k (Mpa) ≥
22.0
变异系数δ>0.21
单块最小抗压强度值(Mpa)≥
25.0
MU25
25.0
18.0
22.0
MU20
20.0
14.0
16.0
MU15
15.0
10.0
12.0
MU10
10.0
6.5
7.5
烧结普通砖的抗压强度标准值及变异系数按下式计算:
比强度低
尺寸小、施工效率低
施工以手工为 主,难以机械化
6.1 砌墙砖
二、烧结多孔砖
以粘土、页岩、煤矸石为主要原料,经焙烧而成的孔洞率 ≥15%,孔小而多的砖。其孔洞垂直于大面,砌筑时要求孔洞方向 垂直于承压面。常用于砌筑六层以下的承重墙。
(1)形状与尺寸 砖的标准尺寸为240×115×53mm, 1m3砖砌体需砖512块。
普通粘土砖尺寸允许偏差(mm)
公称尺寸
长度240 宽度115 高度53
样本平均偏差
优等品 合格品
±2.0
-
±1.5
-
±1.5
-
样本极差≤
优等品 合格品
8
8
6
6
4
5
大面
条面
顶面
6.1 砌墙砖
(2)外观质量:包括两条面高度差、裂纹长度、弯曲、缺棱掉角、颜 色等。
