徕卡激光测距仪使用说明书
徕卡 ScanStation P30 P40 操作指南说明书

徕卡测量系统贸易(北京)有限公司徕卡ScanStation P30/P40操作指南 2概要为正确、可靠地使用徕卡ScanStation P30/P40三维激光扫描仪,请仔细阅读本手册的详细说明适用范围除了徕卡ScanStation P30/P40产品,徕卡ScanStation P15/20、C5/C10扫描仪也同样适用本手册中的内容 符号本手册中使用的符号包含以下意义:重要内容或章节,在仪器操作中需要加以注意,会影响到结果的正确性。
目录1. 仪器设置 (5)1.1. 概述 (5)1.2. 扫描仪架设 (6)1.3. 仪器高 (8)2. 用户界面 (10)2.1. 面板 (10)2.2. 屏幕 (11)2.3. 状态栏 (13)2.4. 操作 (14)3. 扫描仪开/关机 (15)4. 主菜单 (17)5. 扫描工作流程 (20)5.1. 开始新的项目 (20)5.2. 扫描 (21)5.3. 扫描参数设置 (23)5.3.1.扫描视场 (25)5.3.2.分辨率 (27)5.3.3.图像控制 (28)5.3.4.使用外置相机 (29)徕卡ScanStation P30/P40操作指南35.3.5.过滤器 (32)5.3.6.精细扫描 (33)5.4. 标靶扫描 (34)5.5. 实时图像 (37)5.6. 扫描预览 (39)6. 导线 (41)7. 传输数据 (44)8. 状态 (45)9. 检查 & 校准 (48)徕卡ScanStation P30/P40操作指南41. 仪器设置1.1. 概述使用三脚架扫描仪必须架设在三脚架上使用,使用徕卡原装扫描仪三脚架可以最大程度保证在扫描工作中的稳定性。
注意避免阳光直射和仪器的受热不均匀。
徕卡ScanStation P30/P40操作指南51.2. 扫描仪架设步骤1. 将脚架腿调整到合适高度,然后拧紧螺丝固定。
2. 将基座放置到脚架上并拧紧螺丝固定。
Leica 徕卡 激光测距仪 D2 使用说明书

•
请确定第一个测量和将要被测量的两个边是垂直 边。 利用最小 / 最大值测量功能。
间接测量 - 利用两次辅助测量来确定一段距离
请见图示 {G} 三次短暂按键: 标将显示在显示屏内。
放样功能
利用本功能可以等距放样,如:固定框架结构。请见图 示 {I} 五次短暂按键: 图标将显示在显示屏内。
被测距离的图标闪烁显示在显示屏里。 一次短暂按键:测量距离。 第二个被测距离的图标闪烁显示在显示屏里。
Leica DISTO™ D2
The original laser distance meter
1 2 3
用户手册
中文
衷心祝贺您购买了 Leica DISTO™ D2。 在使用本仪器前,请务必仔细阅读本 手册。 仪器的负责人必须保证所有的 使用者了解本手册的内容。
禁用范围
• • • • • • • 未阅读本手册的情况下使用本仪器 在仪器指定的使用范围之外使用 破坏安全系统,取掉说明或危险标志 用工具 (如螺丝刀)打开本仪器 更新或改造本仪器 使用未经 Leica Geosystems 认可的,别的厂家的附 件 在脚手架上,登梯子时, 测量空转的机器或嵼未设保护设施的设备附近测量, 不负责任的操作 直接瞄准太阳 故意或在黑暗中晃照第三者 在未设安全设施的地方测量 (如在马路上测量等)
仪器设置
较长时间按键直到廀梫揑埵帵嵼洜枊忋。 可选的单位: 1. 2. 3. 4. 距离 0.000 m 0'0''
1/ 16
小心: 在拐角展开的情况下测量时,请注意将测量基准 边做相应的设置! 一次短暂按键:下一个测量将以前沿为测量基准边 进行。 两次短暂按键:展开的底座将做为测量基准边。 在进行了一次测量后,基准边将会自动改回到默认值 (以后沿为基准) 。 一次较长时间按键:开始以前沿为基准边测量,直 到再次设置新的测量基准边。 两次较长时间按键:开始以拐角为基准边测量,直 到再次设置新的测量基准边。 请见图示 {F}。
徕卡D5测距仪说明书

The original laser distance m4
5
6
7
8
9
10
11
12
2
2
1
3
1
3
4
7
8
5
4
6
7
6
5
Leica DISTO™ D5
用户手册
中文
感谢您选用 Leica DISTO™ D5 手持式激光测距仪。 请在使用此产品前,先仔细阅读产品使用手册和 安全手册。
设置倾斜测量的单位
以下的单位可以设置: 倾斜单位
2.1 +/- 0.0° 2.2 0.00% 2.3 mm/m 2.4 in/ft
数码目标瞄准 (4 倍放大 )
本仪器设有内置的数码目标瞄准器,可以将目标直接显示在显示屏 内。根据显示的十字线可以在看不见激光束的情况准确地测量目标。 请见图示 {F.2}
内置的彩色数码目标瞄准器对于室外作业非常有用,并可运用在所 需的任何功能中。并可以在强烈的日光照射下,毫无问题地进行远 距离或表面的精确测量。
安全手册
符号说明
本手册使用的符号有如下的含义:
ƽ 警告: 表明潜在的不良或危险使用,如不避免 将会导致严重的人员 损伤。
ƽ 小心: 表明潜在的不良或危险使用,如不避免 将会导致一定的人员 损伤 或一定的材料和环境破坏。
) 用户说明,帮助用户在技术上正确有效地操作和使用。
仪器使用
容许范围
• 距离测量 • 计算功能,如:面积和体积的计算 • 倾角测量
4 倍变焦功能可使图像放大到用户所需要的大小。
按 键,激活此功能。再次按 或直到 4 倍。
键,可将焦距调至 1 倍、2 倍
(整理)徕卡测距仪使用说明书

徕卡测距仪使用说明书:一、使用前的准备(一)电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮,向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖,安装底座和卡扣。
当电池的电压过低时,显示屏上将持续闪烁显示电池的标志{B,21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池(建议不要使用充电电池)。
3、当长时间不使用仪器时,请取出电池,以避免电池的腐蚀。
更换电池后,设置和储存的值都保持不变。
(二)多功能底底座固定挡板可以在下面的测量情况下使用:1、从边缘测量,将固定挡板拉出,直到听到卡入的声音。
2、从角落测量,将固定挡板拉出,直到听到卡入的声音,轻轻将固定挡板向右推,此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置,并将自动设置测量其准点。
(三)内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离,激光点会显示在十字线的正中。
而在30米以下的测量距离,激光点不在十字线中间。
(四)气泡一体化的水泡使仪器更容易调平。
(五)键盘1、开/测量键2、第二级菜单功能3、加+键4、计时(延迟测量)键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量(勾股定律)键13、减-键14、BLUETOOTH(六)显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位,包括乘方立方(2/3)11、顶的面积12、墙面积13、3个额外显示(如:测量中间值)14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能(一)设置在菜单中可以改变设置,并将其长久保存,并在关机和更换电池后不改变。
Leica DISTO D510 详细操作手册

间接深度测量
利用激光测距仪的反射原理,实现对深度的间接测量。
面积与体积计算
矩形面积计算
01
直接输入长度和宽度,或利用测距仪测量得出,快速计算矩形
面积。
三角形面积计算
02
通过测量三角形的三边长度,利用海伦公式计算面积。
体积计算
03
输入长、宽、高或利用测距仪测量得出,快速计算长方体、圆
柱体等体积。
勾股定理应用
数据读取与记录
数据读取
在测量完成后,可以通过按下“数据”按钮来查看最近一次测量的数据。同时,也可以通 过连接设备与电脑,使用Leica提供的软件进行数据读取和导出。
数据记录
设备内置存储器可以保存最多1000组测量数据。在测量过程中,可以通过按下“记录” 按钮来保存当前测量数据。同时,也可以通过连接设备与电脑,使用Leica提供的软件进 行数据备份和导出。
在主界面上选择“面积”模式,然后通过瞄准目标并按下测量按钮进行 连续测量。设备将自动计算并显示测量的面积值,并可选择单位(平方 米式,然后通过瞄准目标并按下测量按钮进行 连续测量。设备将自动计算并显示测量的体积值,并可选择单位(立方 米、立方英尺等)。
功能按键与指示灯
功能按键
设备侧面设有多个功能按键,用 于实现不同测量模式和功能,如 单次测量、连续测量、面积测量 等。
指示灯
设备顶部设有指示灯,用于指示 设备状态,如电池电量、激光发 射状态等。
电池安装与更换
电池类型
Leica DISTO D510 使用可充电 锂离子电池,具有较长的使用寿
命和稳定的性能。
数据删除
在查看或记录数据时,可以通过按下“删除”按钮来删除不需要的数据。同时,也可以通 过连接设备与电脑,使用Leica提供的软件进行数据批量删除和清空操作。

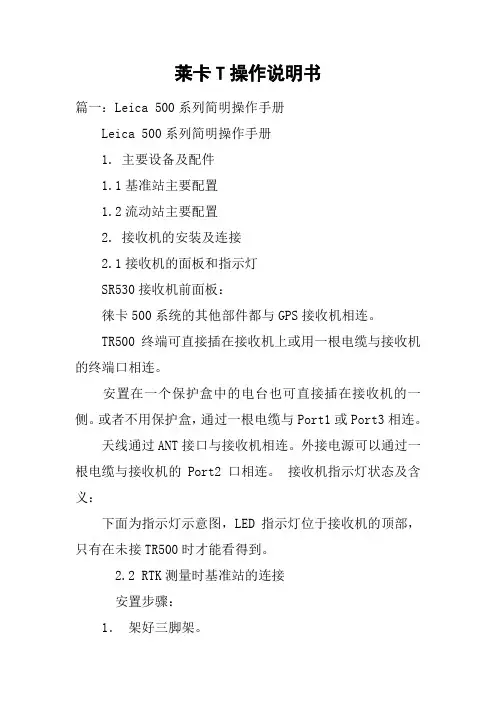

莱卡T操作说明书

莱卡T操作说明书篇一:Leica 500系列简明操作手册Leica 500系列简明操作手册1. 主要设备及配件1.1基准站主要配置1.2流动站主要配置2. 接收机的安装及连接2.1接收机的面板和指示灯SR530接收机前面板:徕卡500系统的其他部件都与GPS接收机相连。
TR500终端可直接插在接收机上或用一根电缆与接收机的终端口相连。
安置在一个保护盒中的电台也可直接插在接收机的一侧。
或者不用保护盒,通过一根电缆与Port1或Port3相连。
天线通过ANT接口与接收机相连。
外接电源可以通过一根电缆与接收机的Port2口相连。
接收机指示灯状态及含义:下面为指示灯示意图,LED指示灯位于接收机的顶部,只有在未接TR500时才能看得到。
2.2 RTK测量时基准站的连接安置步骤:1.架好三脚架。
2.在三角架上安置三角基座并整平。
3.在三角架上安置支架并锁紧。
4.在支架上架设天线。
5.检查三角基座是否仍然水平。
6.将量高尺插入支架的插孔。
7.用GEV120天线电缆连接GPS接收机和天线。
8.在接收机中装上GEB121电池。
9.如果需要在接收机上连接TR500终端。
10.在接收机中插入PC闪存卡。
11.电台天线支架夹住GPS天线适配器上,用螺旋桨电台天线固紧在天线支架上。
12.将电台天线与GPS接收机相连。
13.用1.2米电缆联结电台天线和电台。
14.使用接收机上的开关按钮开机。
2.3 RTK测量时流动站的连接安置步骤:1.对中杆上下两部分旋紧成一个整体。
2.将把手套入对中杆,安上TR500支架并旋紧螺旋。
3.将GPS天线安置在对中杆的顶部。
4.将TR500插入支架正确位置。
5.接收机中插入PC卡和GEB121电池。
6.将微型背包里的接收机前面板朝上,电池向外。
将接收机周围的带子束紧。
7.用两根天线电缆将接收机和GPS天线连接在一起,将电缆从电缆扣中穿过,并从微型背包底部开着的中穿出来,从微型背包中拉出所需长度的电缆,将电缆扣收紧。
Leica DISTOTM A5激光测距仪操作规范

1 目的规范Leica DISTO TM A5激光测距仪操作程序,正确使用仪器,保证检测工作顺利进行,检测数据正确。
2 适用范围适用于距离的测量、面积和体积的计算、测量值的储存。
3 职责3.1 操作人员按照本规程操作仪器,对仪器进行日常维护,做使用登记。
3.2 保管人员负责监督仪器操作是否符合规程,对仪器进行定期维护、保养。
3.3 科所负责人负责仪器综合管理。
4 工作程序4.1 仪器配件4.1.1 Leica DISTO TM A5激光测距仪(1只)4.1.2 5号电池(2节)4.2 仪器操作步骤4.2.1 电池的装入/更换打开仪器尾部的固定挡板,向前推卡钮,向下将底座取下。
按住红色的卡钮推开电池盒盖,安装或更换电池。
养老电池盒盖,安装底座和卡扣。
(当电池的电压过低时,显示屏上将持续闪烁显示电池的标志{B,19},此时应及时更换电池)4.2.2 测量4.2.2.1 单个距离测量按(DIST)键,打开激光束。
将仪器对准所要测量的目标并再次按距离(DIST)键。
测量所得距离数据将立即以指定的单位显示在晃示屏上。
4.2.2.2 最小/最大值测量该功能能够测量以某一固定点为起点的最小和最大距离,并测量间隔距离(该功能一般被用于测量对角线距离(最大值)和水平距离(最小值))。
按住距离(DIST)键,直到听到一声蜂鸣声,此后仪器进入持续测量模式。
然后缓慢将激光在所测目标来回上下多次扫射。
再一次按距离(DIST)键,终止持续测量模式。
测量所得最大或最小距离将显示在屏幕上的主值显示区。
4.2.3 函数4.2.3.1 加/减对两个或多个测量值进行加减运算,过程为:测量值+ / - 测量值+ / - 测量值+ / - ……=测量结果。
按(=)键结束测量过程,并将运算结果显示在主显示区,最近一个测量值将显示在最上面。
按清除(CLEAR)键取消最近一次操作。
(面积和体积测量值也可进行类似加/减过程)4.2.3.2 面积测量4.2.3.2.1 按一下面积/体积(方块体图案)键,选中面积函数。
莱卡使用说明

Leica FlexLine plus快速操作指南版本 2.0中文2 FlexLine plus, 仪器重要信息1仪器重要信息请在使用仪器或附件前,先阅读USB存储器中的用户手册,并按照手册说明进行操作。
妥善保管,供日后参考!使用范围•测量水平角和垂直角。
•测量距离。
•可见的方向和竖轴照准。
FlexLine plus , 仪器重要信息3激光产品仪器包含以下激光产品:*可选激光产品•EDM 和激光对点器的分类符合IEC 60825-1(2007-03)。
•EGL 分类符合IEC 62471 (2006-07).ƽ小心从安全角度看,3R 预防:1)避免眼睛直视激光束。
2)不要用激光束照射他人。
激光产品激光类别EDM (电子距离测量)模块•使用棱镜测量1类•无棱镜测量3R 类EGL (电子导向光)*无害激光对中器2类4 FlexLine plus, 仪器重要信息ƽ小心从安全角度,2类激光产品对眼睛是有危害。
预防:1)避免凝视激光束。
2)避免将激光束打向他人。
激光孔径位置a)LED激光红色(EGL)b)LED激光黄色(EGL)c)激光光束(EDM)d)激光光束(激光对点)e)激光光束出口(激光对点)符合国家规定符合国家规定在此,Leica Geosystems AG,申明仪器符合欧洲执行标准中所要求的要点及其他相关的规定。
对规范遵守的声明可在网站/ce中查询。
•FCC 第15部分 (仅适用于美国)•在此,Leica Geosystems AG,申明产品符合1999/5/EC 执行标准中的要点及其它相关规定。
对规范遵守的声明可在网站 /ce中查询。
依照欧洲执行标准 1999/5/EC (R&TTE) 1 级设备可以无限制地在任何欧洲经济区成员国的市场中销售及维修。
15部分或欧洲执行标准 1999/5/EC 没有包含某些国家的规定,则在这些国家使用时应首先取得批准。
FlexLine plus, 仪器重要信息56 FlexLine plus, 仪器构成2仪器构成仪器部件(1/2)a)粗瞄器b)装有螺钉的可分离式提把c)集成电子测距模块(EDM)的物镜 EDM激光束发射口d)竖直微动螺旋e)开关键f)触发键g)水平微动螺旋h)显示屏幕i)第二面键盘*;与第一面键盘相同*对于TS02 plus可选仪器组件(2/2)j)望远镜调焦环k)目镜;调节十字丝l)电池盖m)RS232串口n)脚螺旋o)显示屏幕p)键盘FlexLine plus, 仪器构成78 FlexLine plus, 仪器构成仪器部件(1/2)a)USB存储器和USB电缆接口b)蓝牙天线c)粗瞄器d)装有螺钉的可分离式提把e)电子导向光(EGL)*f)集成电子测距模块(EDM)的物镜。
徕卡全站仪使用说明书

徕卡(LEICA)TC9051、基本技术参数以下叙述适合徕卡TC905全站仪,TC605、TC805与此相似。
1.1 主要技术指标水准器灵敏度:圆水准器4'/2mm电子水准器: 5"激光对中器:精度0.8mm/1.5m 光斑直径 2.5mm/1.5m 补偿器:液体双轴补偿器显示屏:液晶4*16字符自动改正:视准误差垂直度盘指标差地球曲率及折光差垂直轴双向倾斜内部存储器:3000个点观测值或4000个点坐标通讯接口:RS232仪器重量:TC605 4.3kgTC805 5.6kgTC905 5.6kg工作温度:-20℃—+50℃1.2TC905及其键盘1.3 仪器的整置1.3.1 检视当您打开仪器箱时,首先检查仪器外观是否完好,附件是否齐全。
仪器箱内应有如下物品:①仪器;②使用手册;③防护罩;④改针;⑤内6角扳手;⑥TCTOOLS软件磁盘;⑦备用电池;⑧数据传输电缆。
1.3.2 整置仪器仪器应置于GST20三脚架之上,采用激光对中器整平对中,对中方法如下:①按住键2秒钟以上,激活激光对中器,此时显示屏出现电子水准器,地面可见红色激光斑点;②调节脚螺旋使电子水准器居中,同时使激光斑点对准地面点位中心;③按键关闭激光对点器,准备进行正常测量。
2、键盘介绍键盘按功能类别分为四组,各组用不同的颜色加以区分:灰色组—固定键橙色组—功能键绿色组—控制键黄色组—输入键…3、配置菜单在开始测量之前,应通过“CONFIG MENU”对仪器进行配置,以便使仪器处于正确的工作状态。
3.1配置菜单按住键超过2秒即可进入配置菜单“CONFIG MENU”。
见附图1。
3.2输入距离改正数按住键超过2秒进入配置菜单“CONFIG MENU”,选择“1.PPM/MM”并确认,显示界面如下:输入相应的ppm和mm值。
ppm为温度气压改正值,单位为mm/km;mm为棱镜常数,单位为mm,通常莱卡的棱镜常数为0。
3.3仪器误差的检验与调整首先整置仪器,在100米以外设置觇牌。
Leica DISTOTM A5激光测距仪操作规范

1 目的规范Leica DISTO TM A5激光测距仪操作程序,正确使用仪器,保证检测工作顺利进行,检测数据正确。
2 适用范围适用于距离的测量、面积和体积的计算、测量值的储存。
3 职责3.1 操作人员按照本规程操作仪器,对仪器进行日常维护,做使用登记。
3.2 保管人员负责监督仪器操作是否符合规程,对仪器进行定期维护、保养。
3.3 科所负责人负责仪器综合管理。
4 工作程序4.1 仪器配件4.1.1 Leica DISTO TM A5激光测距仪(1只)4.1.2 5号电池(2节)4.2 仪器操作步骤4.2.1 电池的装入/更换打开仪器尾部的固定挡板,向前推卡钮,向下将底座取下。
按住红色的卡钮推开电池盒盖,安装或更换电池。
养老电池盒盖,安装底座和卡扣。
(当电池的电压过低时,显示屏上将持续闪烁显示电池的标志{B,19},此时应及时更换电池)4.2.2 测量4.2.2.1 单个距离测量按(DIST)键,打开激光束。
将仪器对准所要测量的目标并再次按距离(DIST)键。
测量所得距离数据将立即以指定的单位显示在晃示屏上。
4.2.2.2 最小/最大值测量该功能能够测量以某一固定点为起点的最小和最大距离,并测量间隔距离(该功能一般被用于测量对角线距离(最大值)和水平距离(最小值))。
按住距离(DIST)键,直到听到一声蜂鸣声,此后仪器进入持续测量模式。
然后缓慢将激光在所测目标来回上下多次扫射。
再一次按距离(DIST)键,终止持续测量模式。
测量所得最大或最小距离将显示在屏幕上的主值显示区。
4.2.3 函数4.2.3.1 加/减对两个或多个测量值进行加减运算,过程为:测量值+ / - 测量值+ / - 测量值+ / - ……=测量结果。
按(=)键结束测量过程,并将运算结果显示在主显示区,最近一个测量值将显示在最上面。
按清除(CLEAR)键取消最近一次操作。
(面积和体积测量值也可进行类似加/减过程)4.2.3.2 面积测量4.2.3.2.1 按一下面积/体积(方块体图案)键,选中面积函数。
Leica DISTO D110 测距仪 中文说明书

重量 (连同电池)
92 g / 3.25 oz
温度范围: - 储存
- 使用
-25 到 70 °C -13 到 158 °F
-10 到 50 °C 14 到 122 °F
* 适用于 100 % 目标反射率 (白墙),环境光线较 暗,25 ?C
** 适用于 10 至 500 % 目标反射率,环境光线较亮, - 10 °C 至 + 50 °C
i 在实际操作中,必须严格遵循说明书的重要章节,这样 才能正确有效地使用产品。
概述
显示屏
开启 / 测量 面积 / 单位
清除 / 关闭
Leica DISTOTM D110 812794a
ZH
Bluetooth®
2
仪器设置 显示屏
信息
电池 Bluetooth®
主显示栏
插入电池
ZH
为了确保可靠地使
i 用,请勿使用碳锌 电池。 当电池符 号闪烁时更换电 池。
有关更多详细信息,请参阅我们的主页。
Leica DISTOTM D110 812794a
6
技术参数
常规
典型测量误差 *
± 1.5 mm / ± 0.06 in ***
最大测量误差 **
± 3.0 mm / 0.12 in ***
Leica 反射板 GZM26 上测 70 m / 230 ft 程
通常测程 *
保养 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8
废物处置 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 8
徕卡 D3A 手持激光测距仪 说明书

徕卡D3A手持激光测距仪(图示)产品用途:本产品适用于家庭装修、工程装潢、建筑施工、房地产开发管理、房产测绘、房地产评估、卫生监督、城市监察、交通管理、电力、电信、气象、林业、农业等各行各业,可以简单、快速、精确地测量室内、室外及难于接近部位的距离,可以精确地测量建筑物的高度及室外较长距离。
产品特点:◆小巧机身,特殊材质打造,符合工效学的外形及柔软的握把,保证了握把时的良好手感◆角度传感器,无需水平气泡呈现绝对水平距离;间接、简单测量不易接触距离;还可实现小角度的测量,最大优势可测悬高,全球首创◆优异的防尘防水性能,能够应付各种复杂环境◆自动识别多功能后座,适应各种环境;三角架接口,使远程更加精确和容易◆勾股定理的测距程序,方便地测量出物体的高度◆延时测量;最小及最大测量、持续测量;空间计算;存储常数◆多项应用程序设计,完全的多面手仪器◆激光自动关闭3分钟;仪器自动关闭6分钟,更加省电和设计人性化技术指标:◆典型测量精度: ±1mm;激光束精度:±0.3°;机架精度:±0.3°◆测量范围:0.05至100m◆角度测量范围:±45°◆测量单位:0.000m,0.00m,0mm0.00ft,0.001/32ftin0’00”1/32,0.0in,1/32in◆调用最后测量数值个数:20◆激光等级II;激光类型635nm,小于1mW◆每电池组可测量至5000次◆电池型号AAA2×1.5V◆防雨/防尘:IP 54◆尺寸:127×49×27.3mm◆重量:149g◆工作温度范围-10℃至+50℃标准配置:主机D3ax1台;外包套x1个;手腕带x1条;7号碱性电池x2节;中文说明书x1份;正品保修卡x1张;包装盒x1个;软盘x1张;外文说明书x1份;十字反射板x1套【产品图解】:以上PDF产品资料由维库仪器仪表网()整合提供。
徕卡激光测距仪使用说明书

徕卡激光测距仪使用说明书一、使用前的准备(一)电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮,向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖,安装底座和卡扣。
当电池的电压过低时,显示屏上将持续闪烁显示电池的标志{B,21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池(建议不要使用充电电池)。
3、当长时间不使用仪器时,请取出电池,以避免电池的腐蚀。
更换电池后,设置和储存的值都保持不变。
(二)多功能底底座固定挡板可以在下面的测量情况下使用:1、从边缘测量,将固定挡板拉出,直到听到卡入的声音。
2、从角落测量,将固定挡板拉出,直到听到卡入的声音,轻轻将固定挡板向右推,此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置,并将自动设置测量其准点。
(三)内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离,激光点会显示在十字线的正中。
而在30米以下的测量距离,激光点不在十字线中间。
(四)气泡一体化的水泡使仪器更容易调平。
(五)键盘1、开/测量键2、第二级菜单功能3、加+键4、计时(延迟测量)键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量(勾股定律)键13、减-键14、BLUETOOTH(六)显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位,包括乘方立方(2/3)11、顶的面积12、墙面积13、3个额外显示(如:测量中间值)14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能(一)设置在菜单中可以改变设置,并将其长久保存,并在关机和更换电池后不改变。
徕卡手持测距仪使用说明

测量精度: 3mm/100m 测量范围: 0.2--100M 测量时间: 0.4--4秒/次
使用说明
徕卡所有手持测距仪的使用方法基本相 同,以Lite5为例,介绍其使用方法。
产品介绍
一、迷你型 A3
通过用于加、减面积和体积计算的直 接按钮,使测量轻松又方便。每个功能和 设置都有独立的按键 操作简便 ,分步测量 引导 使测量步骤清晰、简明,体积小巧 重 量轻,耐用,易于操作 内置水泡。
测量精度: ±3mm/100m 测量范围: 0.05m--100m
产品介绍
二、多面型 A5
使用说明
一、距离测量
按下开机键 ,选择距离测量功能,照准目 标时按下测量键( ),待屏幕显示读数后(时间 不大于四秒),测距过程完成。
二、面积测量
开机后,选择面积测量功能,测出待测面积的 长和宽,测距仪记录长和宽后,自动计算面积,并 将所测的长、宽以及面积显示在屏幕上。
使用说明
三、体积测量
开机后,选择体积测量功能,测出待测体积的长、宽、高, 测距仪记录长、宽、高后,自动计算体积,并将所测的长、 宽、高以及面积显示在屏幕上。
应用领域
房地产:面积丈量、楼房高、层高… 建筑施工:施工放样、模板的几何尺寸… 室内装璜:标定窗户高度、高度划分、水管安装… 国土、城建:土地丈量、地籍勘查…
产品介绍
常用的徕卡测距仪:
基本型 Lite5 迷你型 A3
多面手型 A5 标准型 Classic5
标准增强型 Classic5a 蓝牙无线 Plus 智能型 Pro4 智能型增强型 Pro4a
莱卡DISTOTM D1 激光测距仪说明书

Leica DISTO TM D1 The original laser distance meter概述2技术参数3仪器设置5操作流程11消息代码14保养15保修期16安全说明17Leica DISTO™是使用二级激光运行的激光测距仪。
请参见技术数据章节以了解使用范围。
1显示2开启/测量3清除/关闭理想条件下的精度*2mm/0.08in***不理想条件下的精度*3mm/1/8"***理想条件下的测程*0.2-40m/0.6-120ft***不理想条件下的测程**0.2-30m/0.6-100ft***显示的最小单位0.1mm/1/32in激光等级2激光类型635nm,<1mWø激光点|距离6/30/60mm|10/50/100m防护等级IP54(防尘和防溅水)自动关闭激光90秒后自动关闭电源180秒后Bluetooth®Smart Bluetooth®v4.0功率:0.7mW频率:2402-2480MHzBluetooth®Smart的范围<10米电池寿命(2x AAA)高达10000次测量长达20小时使用时间尺寸(H x D x W)115x43.5x23.5mm|4.53x1.71x0.93in重量(连同电池)87g/3.07oz储存|工作温度范围-25至70°C/-13至158°F|-0至40°C/32至104°F*理想条件下:白色和漫反射目标(漆成白色的墙壁)、背景光照低和温度适度。
**不理想条件下:目标具有较低或较高反射率、背景光照高或温度位于指定温度范围的上限或下限。
***误差适用于0.05m至5m,置信度为95%。
在理想条件下,在距离长于5m时,误差可能会变大为0.10mm/m。
在不理想条件下,在距离长于5m时,误差可能会变大为0.15mm/m。
距离测量是连续测量是提示音是照明显示是Bluetooth®Smart是简介首次使用本产品前,先仔细阅读产品的安全说明(请参见安全说明)和用户手册。
最新徕卡测距仪使用说明书

徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备(一)电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮,向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖,安装底座和卡扣。
当电池的电压过低时,显示屏上将持续闪烁显示电池的标志{B,21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池(建议不要使用充电电池)。
3、当长时间不使用仪器时,请取出电池,以避免电池的腐蚀。
更换电池后,设置和储存的值都保持不变。
(二)多功能底底座固定挡板可以在下面的测量情况下使用:1、从边缘测量,将固定挡板拉出,直到听到卡入的声音。
2、从角落测量,将固定挡板拉出,直到听到卡入的声音,轻轻将固定挡板向右推,此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置,并将自动设置测量其准点。
(三)内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离,激光点会显示在十字线的正中。
而在30米以下的测量距离,激光点不在十字线中间。
(四)气泡一体化的水泡使仪器更容易调平。
(五)键盘1、开/测量键2、第二级菜单功能3、加+键4、计时(延迟测量)键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量(勾股定律)键13、减-键14、BLUETOOTH(六)显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位,包括乘方立方(2/3)11、顶的面积12、墙面积13、3个额外显示(如:测量中间值)14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能(一)设置在菜单中可以改变设置,并将其长久保存,并在关机和更换电池后不改变。
徕卡全站仪使用说明书(两篇)

引言概述:本文是徕卡全站仪使用说明书的二部分,主要介绍了徕卡全站仪的使用方法和技巧。
徕卡全站仪作为一种先进的测量工具,具有高精度、高效率和多功能等优点,在土木工程和建筑工程等领域得到了广泛的应用。
通过深入了解本文的内容,读者将能够熟练操作徕卡全站仪,并正确应用于实际工作中。
正文内容:一、基本操作方法1. 开机和关机操作:详细介绍如何正确地开机和关机,包括如何检查电池电量、连接蓝牙等操作。
2. 仪器校准和配置:介绍仪器的校准方法和配置步骤,包括设置仪器的坐标系统、单位和显示方式等。
3. 测量模式选择:详细介绍不同的测量模式,在测量前根据需要选择合适的模式。
4. 数据存储与传输:介绍如何将测量数据保存在仪器内存中,并通过USB或蓝牙传输到计算机或其他设备。
5. 其他基本操作:包括调整仪器的亮度、对焦、触摸屏操作等。
二、测量技巧1. 放样测量:介绍如何使用徕卡全站仪进行放样测量,包括放样点的选择、放样方法和放样误差控制等。
2. 面积和体积测量:详细说明如何使用徕卡全站仪进行面积和体积测量,包括扫描测量和多边形测量两种方法。
3. 地形测量:介绍如何使用徕卡全站仪进行地形测量,包括地形点的选择、测量方法和数据处理等。
4. 坡度测量:详细说明如何使用徕卡全站仪进行坡度测量,包括单点坡度测量和连续坡度测量两种方法。
5. 高程测量:介绍如何使用徕卡全站仪进行高程测量,包括单点测高、隔测法和测高网法等方法。
三、高级功能应用1. 自动追踪:介绍徕卡全站仪的自动追踪功能,包括目标点的选择、追踪参数的设置和使用技巧等。
2. 视野图像:详细讲解徕卡全站仪的视野图像功能,包括如何拍摄和处理视野图像,并应用于测量和设计中。
3. 遥控功能:介绍如何通过遥控器对徕卡全站仪进行控制,包括遥控器的使用方法和常见问题解决。
4. 数据处理与导出:详细说明如何对测量数据进行处理和分析,包括数据导入和导出、数据转换和处理等。
5. 配套软件的使用:介绍徕卡全站仪配套的软件使用方法和技巧,包括数据管理、测量规划和报告生成等功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
徕卡激光测距仪使用说明书一、使用前的准备(一)电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮,向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖,安装底座和卡扣。
当电池的电压过低时,显示屏上将持续闪烁显示电池的标志{B,21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池(建议不要使用充电电池)。
3、当长时间不使用仪器时,请取出电池,以避免电池的腐蚀。
更换电池后,设置和储存的值都保持不变。
(二)多功能底底座固定挡板可以在下面的测量情况下使用:1、从边缘测量,将固定挡板拉出,直到听到卡入的声音。
2、从角落测量,将固定挡板拉出,直到听到卡入的声音,轻轻将固定挡板向右推,此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置,并将自动设置测量其准点。
(三)内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离,激光点会显示在十字线的正中。
而在30米以下的测量距离,激光点不在十字线中间。
(四)气泡一体化的水泡使仪器更容易调平。
(五)键盘1、开/测量键2、第二级菜单功能3、加+键4、计时(延迟测量)键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量(勾股定律)键13、减-键14、BLUETOOTH(六)显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位,包括乘方立方(2/3)11、顶的面积12、墙面积13、3个额外显示(如:测量中间值)14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能(一)设置在菜单中可以改变设置,并将其长久保存,并在关机和更换电池后不改变。
菜单导航:反复按菜单-键{A,10}来切换进入所需设置功能界面。
当进入所需的菜单界面后,按等于-键{A,5}确认。
用加——键{A,3}或者减-键{A,13}来更换所需进入的界面,用等于-键{A,5}来储存设置。
按清除-键{A,9}离开菜单并不对任何设置进行储存。
(二)设定单位“UNIT”单位将闪烁在显示屏上。
(三)此功能是将所有的测量值加上常数或加上某一固定数值。
此功能是为有工差的测量而设置的,比如:未完工与完工的尺寸之间。
选择基准边之外测量功能{B,20}(OFFSET将闪烁显示在显示屏上),用等于EQUAL-键{A,5}确认选择。
用加-键{A,3}或者减-键{A,13}来选择加常数。
按住按键,快速选择值。
选择加常数值后,按等于-键{A,5}确认。
在未取消加常数设置前,{B,20}的显示将一直会显示在显示屏上。
(四)使用三脚架测量在测量较长距离时,使用三脚架以避免测量时的晃动。
在仪器的背面有一个标准的与照相机三脚架链接的螺纹孔。
请正确设置测量基准边,以保证测量结果的正确。
选择使用三角架测量功能{A,8}(“tripod”将闪烁显示在显示屏上),用等于EQUAL-键{A,5}确认选择。
(五)复位Reset当选择了菜单功能复位RESET后,(RESET将公在显示屏上闪烁),按等于-键{A,5}此时仪器会重新返回厂家设置。
注意:所有的个人设置连同储存的数值都会被清除掉!三、仪器的操作(一)启动/关闭启动:短暂按启动-键{A,1}。
在按动下个按键前,电池的显示会一直显示在显示屏上的。
关闭:按住关闭-键{A,9}直到仪器关闭。
为了延长电池的使用寿命,在3分钟内未触摸任何键盘时,激光将会自动关闭。
6分钟后仪器将会自动关闭。
(二)清除键使用清除-键{A,9}回到上一指令。
在测量面积或体积时,可以用清除键清除单个测量结果,重新进行测量。
(三)照明按住照明-键{A,11},显示屏上的照明会开启或关闭。
在关闭仪器时,灯也会关闭。
(四)测量基准边在固定挡板打开时,仪器能自动识别测量基准边,并设置测量基准边以使得到正确的测量值。
测量基准边的标准设置是后沿。
按测量基准边-键{A,8},可将测量基准边一次性地设置为从这个边出发的测量。
在测量后测量基准边会自动还原为以后沿为基准的设置。
也可以将测量基准边常设为前沿,较长时间按测量基准边-键{A,8}来完成此设置。
较长时间按测量基准边-键{A,8},将测量基准边返回到后沿。
四、测量(一)单个距离测量按DIST-键{A,1}开启激光。
再按此键进行测量{A,1}。
测量结果将显示在显示屏上。
(二)最大/最小值测量这个功能可以提供从某一点出发来进行的最大或最小值的测量。
用于确定到墙角的距离(最大值)或垂直距离(最小值)等用法。
按住DIST-键{A,1}直到听到峰鸣声。
缓慢地在目标周围大范围的移动激光,例如:房间的一角。
再次按DIST-键{A,1},停止测量。
这时所需的最大或最小测量值。
如同最后一个测量值,将显示在显示屏上。
五、功能(一)加/减依照下列的步骤,来进行测量值的加减:测量+/- 测量+/-测量+/-…。
=结果按等于-键{A,5}来结束多个测量,其结果显示在显示屏的主显示上,测量中间值会逐一显示在额外显示栏内。
按清除-键{A,9}可重新操作上一步骤。
用同样的方法可以进行面积和体积的加减。
(二)面积按一次面积/体积-键{A,6}来进行面积的测量。
相应的就会显示在显示屏上。
进行两次必要的测量,结果将会显示在主显示内。
较长时间按面积/体积-键{A,6}来计算周长{B,3}。
再较长时间按面积/体积-键{A,6}返回到当前的面积测量。
如需其他的面积测量,再次按面积/体积-键{A,6}。
特殊功能:被测量的面可以由多个距离组成。
如有必要,面积的计算可以由多个长度组成。
选择面积功能。
在开始第一个部分测量前,按加PLUS-键{A,3}或减MINUS-键{A,13}。
用DIST-键{A,1}进行第一个测量。
在显示屏上显示出加或减的标志。
按加PLUS-键{A,3}或减MINUS-键{A,13}进行第一个和第二个部分测量。
可以根据需要进行多次部分测量的加和减。
按等于EQUAL-键{A,5}完成操作。
同样的方法可以进行第二个部分测量。
测量的面积结果将显示在显示屏的主显示上。
(三)体积按两次面积/体积-键{A,6}来进行体积的测量。
相应的图标(B,17)就会显示在显示屏上。
进行三次必要的测量,结果将会显示在主显示内。
较长时间按面积/体积-键{A,6}来显示房间的额外信息,如:开花板/地板的面积,墙的面积或周长。
再次较长时间按面积/体积-键{A,6}返回到当前的体积测量。
如果需要测量体积再按体积面积/体积-键{A,6}。
特殊功能,被测量的面可以由多个距离组成。
如有必要,体积的计算可以由多个部分测量组成。
选择体积功能。
在开始第一个部分测量前,按加PLUS-键{A,3}或减MINUS-键{A,13}。
用DIST-键{A,1}进行第一个测量。
在显示屏上显示出加或减的标志。
按加PLUS-键{A,3}或减MINUS-键{A,13}进行第一个和第二个部分测量。
可以根据需要进行多次部分测量的加和减。
按等于EQUAL-键{A,5}完成操作。
同样的方法可以进行第二个和第三个部分测量。
测量的面积结果特显示在显示屏的主显示上。
(四)间接测量此仪器可以通过勾股定律来计算距离。
这一功能适合于不易直接进行测量或者有测量危险的边。
1、这种方法只用于测算距离,不能取代精确的测量。
2、确定测量边的顺序3、所有的测量点都必须水平或垂直于墙面4、为了保证测量的精确性,测量时仪器最好是从一个固定点出发旋转来进行测量(比如:将仪器放在墙面上拉出固定挡板)5、对于这种测量我们极力推荐“最大/最小测量”功能,通过较长时间按DIST-键{A,1}来进行测量。
最小值是用来测直角距离,而最大值是用在其他测量。
如此可明显提高测量精度。
间接测量-二次辅助测量确定一个距离按勾股定律-键{A,12}直到相应的图标显示在显示屏上。
需要测量的边在闪烁。
进行测量。
测量结果和单个测量都显示在主显示屏上。
注意:在第二个测量和确定的距离间请务必保持垂直。
我们建议:较长时间按DIST-键{A,1}启动最小测量功能,来完成垂直距离的测量。
间接测量-三次辅助测量确定一个距离按勾股定律-键{A,12}直到相应的图标示在显示屏上。
按勾股定律键,需测量的边在闪烁。
进行测量。
测量结果和单个测量都显示在主显示屏上。
注意:在第二个测量和确定的距离间请务必保持垂直。
我们建议:较长时间按DIST-键{A,1}启动最小测量功能,来完成垂直距离的测量。
间接测量-利用三次辅助测量来确定部分距离按勾股定律-键{A,12}直到相应的图标显示在显示屏上。
按勾股定律键,需测量的边在闪烁,进行测量。
测量结果和单个测量都显示在主显示屏上。
注意:在第三个测量和确定的距离间请务必保持垂直。
我们建议:较长是境按DIST-{A,1}启动最小测量功能,来完成垂直距离的测量。
(五)保存常数/测量值1、储存常数可以将一个常用的值保存,以便调用,如:房屋的高度,测量所需的距离,按住储存-键{A,7}直到听到蜂鸣,此时所需的值被保存。
2、重新调出常数按储存STORAGE-键{A,7}调出常数,按等于EQUAL-键{A,5}确认,此时常数可供计算使用。
1、特殊功能:调整常数显示屏上的测量值可以被调整。
按等于EQUAL-键{A,5},此时测量值闪烁显示在显示屏上,通过按加PLUS-键{A,3}或减MINUS-键{A,13}来调整此值。
通过再次按等于EQUAL-键{A,5} 来确认被调整过的值。
此时显示的值可以作为常数被储存起来。
2、历史储存值连续两次按储存-键{A,7}最后20个测量或计算值将会按照反顺序显示出来。
利用加PLUS-键{A,3}和减MINUS-键{A,13}来完成对历史储存值的选择。
按等于EQUAL-键{A,5}选择历史储存值,以备计算用。
(六)延迟测量按住计时-键{A,4}直到显示出所需的延迟测量蝗时间(5-60秒)。
按DIST-键{A,1}。
松开按键,此时倒计时开始,直到测量后测量值显示在显示屏上,测量前最后5秒伴有蜂鸣声。
最后一次蜂鸣声后测量结束。
特殊功能:关闭蜂鸣同时按菜单MENU-键{A,10}和减MINUS-键{A,13}4秒钟,开启或关闭蜂鸣。
六、利用BLUETOOTH蓝牙功能工作(一)开启BLUETOOTH蓝牙功能/发送测量结果快速按BLUETOOTH蓝牙-键{A,14}启动DISTOTM BLUETOOTH蓝牙功能。
从PC或便携式PC上的应用软件出发建立数据联系。
