卷帘门控制箱控制电路图

高层民用建筑中防火卷帘供电解决方法

筑龙网 W W W .Z H U L O N G .C OM 高层民用建筑中防火卷帘供电解决方法对于高层民用建筑中，消防用的电动防火卷帘必须双电源(双回路)供电是不用质疑的。

下面将主要有关规范摘录如下：《民用建筑电气设计规范》JGJ/T16-92讲，24.9.1 消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾应急照明和电动防火门窗、卷帘、阀门等消防用电，一类建筑应按现行国家电力设计规范规定的一级负荷要求供电；二类建筑的上述消防用电，应按二级负荷的两回线路要求供电。

24.9.3 一类建筑的消防用电设备的两个电源或两回线路，应在最末一级配电箱处自动切换。

《高层民用建筑设计防火规范》GB50045-95(2001年版)讲，9.1.2高层建筑的消防控制室、消防水泵、消防电梯、放烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

并见条文解释。

根据以上规范中要求，下面给出消防用的电动防火卷帘供电的三种基本解决方法：一、通过集中的双电源(双回路)自动切换箱，放射式供电给防火卷帘的控制箱，见图１。

二、通过集中的双电源(双回路)自动切换箱，树干式供电或混合式供电给防火卷帘的控制箱，树干式供电时注意支线不要跨防火分区，见图２。

三、在每个防火卷帘的控制箱前(或内)加一双电源(双回路)自动切换箱，见图３。

这也是本文要提供给大家一个简单的自动切换箱原理图，此箱的自动切换控制原理简单可靠，价格低廉，被大家给忽略或遗忘。

因每挡电动防火卷帘的用电负荷很小，电流小于5A。

故图中KA 可选用常用的一只中间继电器，线圈电压为交流380V,接点电流5A。

仅切换相线时用三对触点，需切换相线及工作零时用四对触点；中间继电器的结构决定了此切换相当于单刀双投，比两接触器带电气机械联锁可靠性一点也不低；此图中为简图，一般不需再加其它元件，大家可按本地情况加元件。

其原理简单到无需向大家介绍了吧。

因图无法显示，本人求助承元无回音，故在此用语言描述一下图3吧。

防火卷帘门控制开关盒,按钮锁盒介绍

3.速放功能：
当三相电有故障时，现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至中位时停止，延时“中位延时时间”后自动下降至底；如果在速降过程中按任一键，卷帘立即停止，延时“中位延时时间”后再下降至底。
4.具有两种自动控制方式：
（1）烟、温感两步降：（SW2置于ON位）：烟感动作后（或半降信号），卷帘下降至中停位置，等温感动作后（或全降信号），再下降至下限位置。
电子式的锁盒：只能作为防火卷帘门用。内部触点很小，通用的电流很小。可以直接把线接入控制箱内部用来控制防火卷帘门。
湖北捷信科技有限公司
地址：湖北襄樊育红路45号（联系人：肖雷）
技术服务热线：15872225436 扣扣：1033519035
在这里顺便给大家介绍一下防火卷帘门控制箱的基本功能：
备用电源24V插座正负极不要接反。
电机电源的火线零线不要接反。
卷帘电机上的上下限位不要号，则有源信号的“+”端连接控制器的“8”（半降）或“10”（全降）号端子，“-”端连接控制器的“18”号，注意“+”“-”端不要接反。
手动控制器按钮是基于ADC的按键原理，“1、2、3、4”应同开关上的“1、 2、3、4”对接。
（2）烟感延时两步降：（SW2置于OFF位）：烟感动作后（或半降信号），卷帘下降至中停位置，延时后，下降至下限位置。
5.门位反馈功能：可以向消防中心反馈卷帘中位、下位二种状态。
6.具有手动优先逃生功能：在发生火警时，按手动按钮盒上任一键，卷帘会自动返升至预定位置以便人员逃生。
7.故障反馈功能：可以向消防中心反馈控制器的故障状态。
拨码开关中的SW2置于ON处，烟感半降温感全降
拨码开关中的SW2置于OFF处，烟感半降延时（中停延时），温感全降

电机与电气控制5：卷帘门控制电路

向右、自上而下地、先串联后并联的接线原则，从刀开关QS的下端开始接线，最后接电源线。
QS L1 L2 L3
FU1
FU2
1
0
FR
0
2
SB3
3
FU1
KM1 SB2
KM2
FU2 QS
KM1
SB1 KM2
FR U1 V1 W1
M 3～
4
6
KM1 KM2
SB
KM2 5
KM1 7
FR
XT
KM1
KM2
PE
在此基础上加入行程开关
（2）对于接触器，要用手操作检查触点闭合况。看看触点是否能够轻松弹起。
评价检查
电动机接线排
a)绕组Y形接法
b）绕组△形接法
电动机接线排
二．元器件安装将检查合格的电器元件按图的位置固定在实验线路板上，也可根据自己的设计将各电器元件合理地布置在线路板上。
三．按图接线按电气原理图，先接主电路后接控制电路、从左
3、素质目标：
3.1培养学生的沟通能力及团队协作精社 3.2培养学生勇于创新，敬业爱岗的工作作风 3.3培养学生的质量意识、安全意识
学习目标任务概述知识平台任务实施评价检查
卷帘门是以多关节活动的门片串联在一起，在固定的滑道内，以门上方卷轴为中心转动上下的门。卷帘门同墙的作用一样起到水平分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器、门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成，一般安装在不便采用墙分隔的部位。卷帘门在生产企业或者是车间几乎都是装置的卷帘门，其实卷帘门在国外已经有很多年历史了，也是近十几年开始慢慢引进我国的，卷帘门有很好的放火防盗功能，安全性能高，而且很多食品和医药行业仓库也都是使用卷帘门来隔离的，可见卷帘门在安全方面确实很到位。卷帘门适用于商业门面、车库、商场、医院、厂矿企业等公共场所或住宅。尤其是门洞较大，不便安装地面门体的地方起到方便、快捷开启作用。

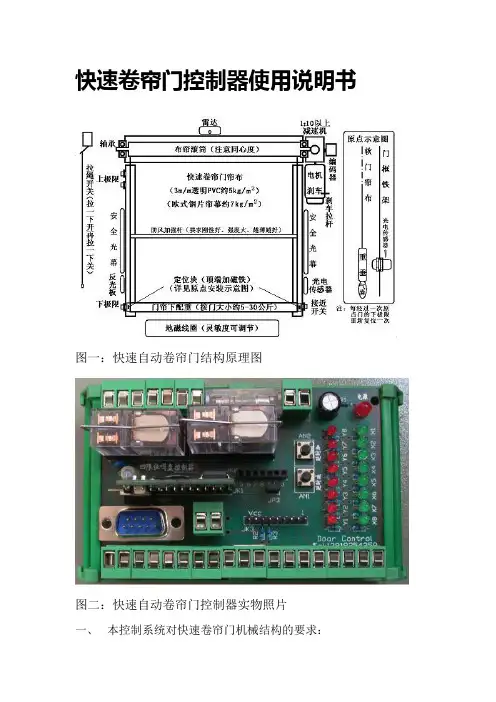

快速卷帘门控制器使用说明书

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。

2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。

3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。

4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。

注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。

二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。

2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。

3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。

4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。

三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。

2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。

3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。

4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。

也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。

2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。

☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。

防火卷帘门控制功能详解

防火卷帘门控制功能详解
大家都知道，防火卷帘门之所以可以自动下降和消防联动，靠的就是它的控制箱。

防火卷帘门的控制箱相当于一个大脑，它控制着防火卷帘门的上、下、停、报警等功能，此次小编为大家详细的介绍防火卷帘门的控制箱有哪些具体作用：
防火卷帘门电控箱需满足能手动控制卷帘门上行、下行、停止的目的，同时在不同情况下，防火卷帘门的运行控制方式也需及时进行改变。

1、接收烟雾传感器和温度传感器信号时，电控箱应能由A程序、B程序、C程序三种不同运行模式来控制防火卷帘门门体完成一次下滑、中间停留和二次下滑三种不同运行动作。

2、接收消防中心信号时，电控箱应能满足自动控制防火卷帘门门体完成一次下滑、中间停留和二次下滑的动作。

3、火警状态下，当防火卷帘门运行到底后，按下“上行”或“下行”或“停”中任意一键，门体运行应都为上升动作。

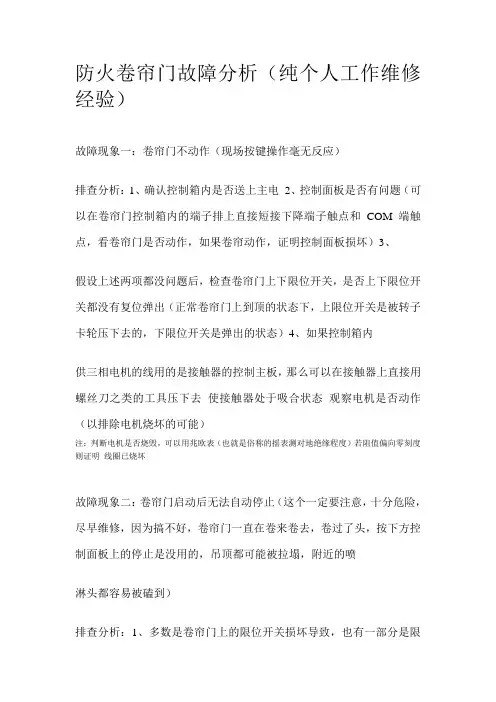

防火卷帘故障处理

防火卷帘门故障分析（纯个人工作维修经验）故障现象一：卷帘门不动作（现场按键操作毫无反应）排查分析：1、确认控制箱内是否送上主电2、控制面板是否有问题（可以在卷帘门控制箱内的端子排上直接短接下降端子触点和COM端触点，看卷帘门是否动作，如果卷帘动作，证明控制面板损坏）3、假设上述两项都没问题后，检查卷帘门上下限位开关，是否上下限位开关都没有复位弹出（正常卷帘门上到顶的状态下，上限位开关是被转子卡轮压下去的，下限位开关是弹出的状态）4、如果控制箱内供三相电机的线用的是接触器的控制主板，那么可以在接触器上直接用螺丝刀之类的工具压下去使接触器处于吸合状态观察电机是否动作（以排除电机烧坏的可能）注：判断电机是否烧毁，可以用兆欧表（也就是俗称的摇表测对地绝缘程度）若阻值偏向零刻度则证明线圈已烧坏故障现象二：卷帘门启动后无法自动停止（这个一定要注意，十分危险，尽早维修，因为搞不好，卷帘门一直在卷来卷去，卷过了头，按下方控制面板上的停止是没用的，吊顶都可能被拉塌，附近的喷淋头都容易被磕到）排查分析：1、多数是卷帘门上的限位开关损坏导致，也有一部分是限位开关线路开路或者短路造成（可用万用表电阻档查通断情况）故障现场三：现场可以启停，但消防主机无法远程启动排查分析：1、确定控制箱内已接消防总线控制模块2、查控制模块控制端的接线（如果卷帘是一步降的，一般直接一根接温感输入信号，另一根接COM端）故障现场四：卷帘门下降到底主机没有显示反馈信号排查分析：1、确认那扇卷帘门的控制模块在主机上没有被隔离2、确认反馈线是接着模块的3、如果上述两项没问题，直接在模块的反馈端用导线直接短接，观察主机是否显示模块动作，如果还没有大体可以确定模块已损坏这只是大体的一些故障原因分析，另有一些次要的故障在此我不再一一叙述如有错误请多多指教如有问题交流可联系本人QQ：584134994。

防火卷帘控制箱说明

防火卷帘控制器本公司生产的FJK-3 型防火卷帘控制器，是采用先进的检测控制方法和集成电路，优质元器件制造的高科技产品。

控制器可单独使用，也可与消防中心联动。

具有按钮手动控制，烟感、温感自动控制，消控信号联动控制，多点监控反馈，具有缺相和相序检测自动保护功能。

本控制箱功能齐全，安装简易，性能可靠，是防火卷帘门控制的理想配套产品。

一、主要功能1、系统取消工作零线，采用三相三线制，系统用隔离控制变压器与电网分离。

信号采用二线制。

2、缺相、相序检测及自动保护，并带有切除保护的短接片。

3、手动控制卷帘门上行、下行、停止在任意位置。

4、功能开关SW 置上位：a. 接受感烟信号（无源接点或24VDC 消控电平）后，自动完成一步降—中停延时—二步降。

b. 接受感温信号（无源接点或24VDC 消控电平）后，自动完成一步降。

5、功能开关SW 置下位：a. 接受感烟信号（无源接点或24VDC 消控电平）后，自动完成一步降—中停，接受感温信号（无源接点或24VDC 消控电平）后完成二步降。

b. 若先接受感温信号（无源接点或24VDC 消控电平），则卷突帘门一步降到底。

6、反馈信号（提供无源接点）包括火警，中位、门关、门开，且与系统隔离。

7、感烟、感温24VDC 消控信号与系统隔离。

8、逃生手动优先a. 火警出现后，按停止按钮，卷门可在任意位置停留，无自锁。

b. SW 置上位时：按上升按钮，卷帘门上升到顶端后下降至中位，中停延时后下降到底，可重复动作。

接三相电源接热保护接三相电机感温信号先出现，按上升按钮，卷帘门上升到顶端后一步降到底，可重复动作。

c. SW 置下位时：在有感温信号的情况下，按上升按钮，卷帘门上升到顶端后一步下降到底，可重复动作。

二、主要性能与技术参数1、三相三线制， AC380V ，50Hz ，无工作零线。

消控信号为二线制。

2、控制对象为交流 380V 电动卷门机，功率≤ 5.5KW 。

3、一次下降时间可调范围为5~60s ，中位停留时间可调范围为6~240s 。

快速卷帘门控制系统器使用说明书

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。

2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。

3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。

4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。

注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。

二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。

2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。

3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。

4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置部参数）。

三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。

2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。

3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。

4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。

也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。

2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。

☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。

电动卷帘门控制器使用说明书

2、性能参数
⑴一次下滑时间可调范围0~600s，中间停留时间可调范围0~600s
⑵报警音量可达100dB
⑶所有输出点容量：AC220V/5A、DC30V/5A
⑷电源进线缺相或相序错误系统8s内保护
⑸系统功耗<15W，高节能
⑹接消防中心信号是有源信号，反馈消防中心信号是无源信号
⑺外接正常指示灯为6.3V、1W
1、接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性；
2、2条是上升和下降控制线，1条是公共线，1条是停止线，线的颜色，可以参考电路图。只要电源线不要接错，这四条线随便接，接错了，也不会有任何的危险或损坏，所以万一接口不相符，您可放心偿试；
3、一按遥控器，靠近接收器，可以听到电机的继电器在工作的声音；
二、主要技术参数：
主电源： AC 380V(±15％) 50Hz(±1％)
备用电源： DC24V/2Ah
电机功率： < 1.0KW
④火警状态：卷帘门运行到底时按任意键皆为上升至中位延时后二次降到底
⑤门位指示输出（上限、中位、下限）
⑵辅助功能：
①电源、相序运行错误状态，灯光闪动指示功能
②火警声光报警功能
⑶保护功能：
①电源进线相序自动检测和相序改变后自动保护功能
②过载自动保护功能
③缺相自动保护功能
7，所有控制箱质保一年。欢迎广大客商订购或是来电咨询：15872225436 技术服务热线：15872225436 扣扣：1033519035恭祝朋友生意兴隆！
滴水、湿气低、腐蚀性气体场所
主要功能特点：
1、微电脑控制：采用智能芯片控制，负载保护电路

新型卷帘门控制器使用说明书

位置，等温感动作后（或全降信号），再下降至下限位置。
②烟感延时两步降：（SW1置于OFF位）：烟感动作后（或半降信号），卷帘下降至中停
位置，延时后，下降至下限位置。
六、注意事项：
三相电电源输入的火线、零线不要接反。
备用电源24V插座正负极不要接反。
电机电源的火线零线不要接反。
与厂家或经销商联系，请勿随意拆修，否则不属本公司保修范围之列。
湖北捷信科技有限公司
地址：湖北襄樊育红路45号（联系人：肖雷）
技术服务热线：15872225436 扣扣：1033519035
2.速放功能（仅限带备电型）
当三相电有故障时，现场发生火警，控制器自动启动速放装置，使卷帘依靠自重下降至
中位时停止，延时“中位延时时间”后自动下降至底；如果在速降过程中按任一键，卷
帘立即停止，延时“中位延时时间”后再下降至底。
3.具有两种自动控制方式
①烟、温感两步降：（SW1置于ON位）：烟感动作后（或半降信号），卷帘下降至中停
⑵报警音量可达100dB
⑶所有输出点容量：AC220V/5A、DC30V/5A
⑷电源进线缺相或相序错误系统8s内保护
⑸系统功耗<15W，高节能
⑹接消防中心信号是有源信号，反馈消防中心信号是无源信号
⑺外接正常指示灯为6.3V、1W
⑴限位开关未调整前在无人监控状态下，电控箱不可处于通电状态
④火警状态：卷帘门运行到底时按任意键皆为上升至中位延时后二次降到底
⑤门位指示输出（上限、中位、下限）
⑵辅助功能：
①电源、相序运行错误状态，灯光闪动指示功能
②火警声光报警功能
⑶保护功能：

微电脑智能防火卷帘门控制器

微电脑智能防火卷帘门控制器DK-2型说明书请仔细阅读本说明后再安装和操作一、主要功能：（一）、具有手动控制功能：本控制器在正常工作时，可以用手动按钮来控制卷帘门机上行、下行、停止功能的操作。

（二）、本控制器具有“A”“B”“C”三种控制程序：〔A〕：将电路控制主板上的功能开关拨到“A”程序状态时，执行“A”程序控制，即检测到烟雾信号，控制器立即发出声光报警，同时命令卷帘门下滑到中停位置，等待温度信号，当检测到温度信号后，再命令卷帘门下滑归底。

若检测不到温度信号，卷帘门始终停在中停位置。

〔B〕：当开关拨到“B”程序状态时，控制器执行“B”程序控制，即无论检测到“烟雾”“温度”信号均可命令卷帘门一次下滑，中停延时，然后二次下滑归底。

〔C〕：当开关拨到“C”程序状态时，控制器执行“C”程序控制，即无论检测到“烟雾”“温度”信号均可命令卷帘门一次下滑归底。

（三）、具有程序自动检测、保护功能：本控制器能自动检测外接电源相序的变化。

当外接交流电源相序发生变化时，控制器功能自动锁定，并发出“救护”报警声、正常指示灯闪烁。

（四）、具有缺相、保护功能：一旦动力电源缺相，立即发出声、光报警，控制器功能自动锁定。

（五）、A、B、C、程序具有手动急停功能：当发生火灾，门正下滑时，这时按动按钮任意键（上行、停、下行），门即停止，并进入中停延时状态，最后下滑归底，此功能可反复操作。

（六）、A、B、C、程序下滑归底后均具有手动逃生功能：当发生火灾时，若卷帘门已处于关闭状态。

如果诱人阻在火灾内未能及时撤离现场，可用手任意触击按钮盒中任何一只按键（上行、停、下行）卷帘门均可上升到中停位置并自动延时下滑归底，此动作可反复进行。

（七）、本控制器对门帘中停位置、中停停留、逃生高度、逃生停留共四步时间都采用学习记忆。

操作方便，精确可靠。

（八）、接受命令：本控制器可同时接收现场烟、温指令（低电平信号）和消防指挥中心发送的火灾命令（开关触点信号或电压信号均可）。

防火卷帘门控制箱损坏原

防火卷帘门控制箱损坏原因防火卷帘门是经过人们的特殊的加工工艺而制作而成的，它能够具有非常好的不燃烧的特性，并且遇到了高浓度的具有腐蚀性的液体它也不易于发生损坏，是非常好的一款门。

但是在使用防火卷帘门也会遇到这样那样的问题，下面小编就给大家简单介绍一下防火卷帘门控制箱损坏有哪几种原因引起？主要可能的原因有以下三种：1、相序接错了，就比如火线和零线。

2、消防进出线接错了，比如24V的接到了无源上，通信号一瞬间就会烧毁。

3、备电磁铁线短路，也会烧毁控制器，除此之外很少有可能烧毁控制器。

如果都不是，可以参考一下找出问题所在：1：手动按钮开关不能发起防火卷帘门工作故障可能原因：1卷帘门控制箱没有接通电源卷帘门控制箱坏手动按钮开关断路行程开关断开运转次数过多致使防火电机热维护故障处理方法：1查看电源，防火卷帘控制箱，手动按钮开关，行程开关。

从头设置或修理，替换2:手动按钮开关不能发动，但电箱上可发动故障可能原因：按钮开关，连接线开路故障处理方法：检查开关和电线3：手动能动，消防不能联动故障可能原因：防火卷帘门控制器疑问、消防疑问故障处理方法：查看防火卷帘控制器，消防模块，继电器，电线等4：消防有信号到但防火卷帘门体不下故障可能原因：防火卷帘电箱疑问，防火电机疑问故障处理方法：查看防火电箱和防火电机作修理或替换处置5：防火卷帘门关不严或开不完全故障可能原因：行程开关方位调理不精确、有东西挡住故障处理方法：从头调整行程开关方位和查看门体6：卷帘门体未关紧就主动反向、关门或开门时未接触到行程开关方位就半途中止运转故障可能原因：开关门阻力大于设置启闭负载力故障处理方法：增大负载力7：卷帘门体单向运转故障可能原因：行程开关坏或断线、控制器主板疑问、电源疑问故障处理方法：查看行程开关及行程开关接线、查看主板，电源8：卷帘门体运转噪音过大故障可能原因：五金件装置不结实、帘片走位、没有涂覆润滑油故障处理方法：巩固五金件、调理帘片方位，门体运转导轨彼此平行、加覆润滑油7：防火电机正常动作，但门体不运转故障可能原因：帘片脱扣，卡死防火电机疑问故障处理方法：查看门体，电机防火卷帘门主张每个月作一次修理保养：A 手动开门，门若运转不灵敏或不平衡，请专业修理人员进行调整。

卷帘门使用说明书

FJK-F(S)-F(D)-LX08一、概述二、主要技术参数± 1%1、工作电源：主电源 AC 380V ±10-15% 50HZ2、允许外接电机功率＜1KW3、门卫反馈触点容量 DC24V/500mA4工作环境：温度 -10℃+55℃~相对湿度≤95%大气压力 85106Kpa~三、主要功能1、具有两种自动控制方式①烟、温感两部降：（SW1位于ON位）：烟感动作后（或半降信号），卷帘下降至中停位置，等温感动作后（或全降信号），再下降至下限位置。

②烟感延时两部降：（SE1位于OFF位）：烟感动作后（或半降信号），卷帘下降至中停位置，延时后，下降至下限位置。

具有两种手动控制方式①点动方式：（SW3位于ON位）此时要使卷帘连续上升或下降需按住相应的手动按钮不放。

②连动方式：（SW3位于OFF位）此时要使卷帘上升或下降只需按一下相应的手动按钮即可。

2、门位反馈功能可以向消防中心反馈卷帘上位、中位、下位三种状态。

3、手动优先逃生功能在火警状态下，按手动按钮盒上任一键，卷帘会自动返升方便人员逃生。

4、三相电错相自动纠错/缺相自动保护功能当三相电错相时，控制器能自动识别并调整相序，使电机的转动方向不变。

当三相电缺相或未接零线时，控制器能自动保护电机，同时控制器的正常灯闪亮、蜂鸣器发出断续声。

四、控制器连接示意图按照控制器连接示意图，将以下几部分线路正确连至控制器内相应的接线端子上。

1、三相交流电源2、三相电机及上/下限位开关3、门卫状态反馈4、烟、温感探测器（或半降、全降联动信号）5、手动控制按钮盒注意事项1、三相电源输入的火线、零线不要接反。

2、电机电源的火线、零线不要接反。

3、本控制器连接的消防联动信号一般为无源常开信号，如需接有源联动信号，则有源信号的“+”端连接控制器的“7”（半降）或“9”（全降）号端子，“-”端连接控制器“10”号，注意“+”“-”端不要接反。

4、电机的上、下限开关不要接反。

快速卷帘门控制器使用说明书-推荐下载

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。

2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。

3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。

4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。

注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。

二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。

2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。

3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。

4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。

三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。

2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。

3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。

4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。

也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。

2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。

☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。

卷帘门控制箱控制电路图

防火卷ቤተ መጻሕፍቲ ባይዱ门控制器原理、使用说明、故障维修
⑴基本功能： ①手动控制卷帘门上行、下行、停止功能 ②接收烟温感信号自动控制完成一次下滑，中间停留和二次下滑功能 ③接收消防中心信号自动控制完成一次下滑，中间停留和二次下滑功能 ④火警状态：卷帘门运行到底时按任意键皆为上升至中位延时后二次降到底 ⑤门位指示输出（上限、中位、下限） ⑵辅助功能： ①电源、相序运行错误状态，灯光闪动指示功能 ②火警声光报警功能 ⑶保护功能： ①电源进线相序自动检测和相序改变后自动保护功能 ②过载自动保护功能 ③缺相自动保护功能 2、性能参数 ⑴一次下滑时间可调范围0~600s，中间停留时间可调范围0~600s ⑵报警音量可达100dB ⑶所有输出点容量：AC220V/5A、DC30V/5A ⑷电源进线缺相或相序错误系统8s 内保护 ⑸系统功耗<15W，高节能 ⑹接消防中心信号是有源信号，反馈消防中心信号是无源信号 ⑺外接正常指示灯为6.3V、1W ⑴限位开关未调整前在无人监控状态下，电控箱不可处于通电状态 ⑵电控箱正式投入运行后，每月应进行两次运行检查 ⑶按键指令门不动作：先检查三相电源是否缺相，三相电源进线的相序是否接错，停止键是否接在常开触点上。 ⑷外接正常指示灯应安装在显眼处，以便检查。
接上烟感器或温感器时门马烟感器或温感器的正负极接反或将烟感器或温感器的正负极正确连接
上动作
正负极短路
且其正负极不能短路
当烟感器或温感器达到预定烟感器或温感器内的输出线接错按要求连接好烟感器或温感器的输出
浓度或温度时门不动作
线，或更换新的烟感器或温感器
说明：图中 FC 为消防联动现场驱动模块输出的触点，有消防中心集中控制，既可以联动卷帘门，也可以防止现场手动控制按钮的误动作。SA1 和 XA1，SA2 和 XA2 分别安装与卷帘门两侧现场手动控制按钮，SXK1 为卷帘门降至 1.8M 处的限位开关，SXK2 为卷帘门降至底部√的限位开关，XXK 为卷帘门升至顶部的限位开关。

快速卷帘门控制器使用说明书

快速卷帘门控制器使用说明书图一：快速自动卷帘门结构原理图图二：快速自动卷帘门控制器实物照片一、本控制系统对快速卷帘门机械结构的要求：1、门体小于3M×3M、减速变速比小于10：1，配用0.75kw变频器。

2、门体小于4M×4M、减速变速比大于12：1，配用0.75kw变频器。

3、门体小于5M×5M、减速变速比大于12：1，配用1.5kw变频器。

4、门大于5M×5M、减速变速比大于12：1，用2.2kw以上变频器。

注：各个品牌的变频器实际输出力矩和加速性能有差别，要通过试验决定采用，以降低成本、提高性能、达到最佳使用效果。

二、本控制系统的电器结构及功能：1、可外接雷达、地磁、光幕等三线式自动检测设备（提供Vcc和GND）。

2、可接按钮、光电传感器、变频器故障、连锁等二线或三线手动设备（开门接点、关门接点、停止、连锁、故障接点）。

3、本控制系统必须外接漫反射式的“原点”光电传感器也可接简易磁性干簧接近开关（二者所用程序不同，注意区别）。

4、本控制系统可接四按钮、二LED、共阴的轻触面板，也可用普通按钮、旋钮、LED指示灯控制（可通过触摸屏设置内部参数）。

三、控制系统的元件排列：1、本单片机PLC控制器、预装各类接口有少接线或不接线的优点。

2、可选配进口、国产、单相或三相的各种型号小型变频器做动力。

3、选配件24V/50W开关电源，足够可供PLC和传感器共同使用。

4、可以对变频器进行段速控制（客户较难改变电机的速度和频率）。

也可以用电位器进行模拟量调节（客户可以随便调节变频速度）四、本控制系统的安装与接线、附件、功能和使用、调试方法：1、本控制系统在初次调试时可用松下电工的GT01触摸屏（选件）调试，也可在购买时申明性能要求后由供方预先设置好。

2、本控制系统在现场可用小型按钮调试盒（选件）方便地调试。

☆：本机用快速接插件来连接输入、输出设备，具有接线简单、快捷，与面板、变频器都有排针插件，另有DB9多功能插座可接触摸屏、简易定位调试器、编程电缆等外部设备（接插件名称和功能）：1、继电器连动输出：功率大，可直接与门、风机、传送带等设备连动。

防火卷帘门电机工作原理

防火卷帘门电机工作原理
防火卷帘门电机主要由电动机、温控释放装置、限位总成、变速箱总成、制动与手动操作总成以及电气总成等部分组成，这些部分共同工作使得防火卷帘门能够正常运作。

防火卷帘门是防火分隔物的一种，主要作用在于把建筑物的空间分隔成若干个防火分区，使每个防火分区在发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造条件。

防火卷帘门由帘片、轨道、卷轴、电机和控制箱组成，主要用于分隔防火分区，每个防火卷帘门都可自动下降。

当发生火灾时，安装在防火卷帘门上的烟感和温感探测器会立即探测到火源。

当烟感探测器动作时，卷帘门会自动下降一半，以阻挡烟雾的蔓延；当温感探测器动作时，则卷帘门会自动全降，以防止火势的蔓延。

此外，每个防火卷帘门都必须和消防主机连接，可在消防主机上操作防火卷帘门下降和反馈卷帘门的动作信息。

值得注意的是，防火卷帘应配备消防应急电源（蓄电池），即使在断电情况下也能自动降到底。

这种设计使得防火卷帘门在火灾等紧急情况下依然可以正常工作，从而确保了防火的有效性。
