心电放大器(交流供电)设计报告

心电检测电路的设计报告和测试报告

心电检测电路的设计报告和测试报告一、设计报告（一）、设计目的及其意义心肌是由无数个心肌细胞组成，由窦房结发出的兴奋，按一定的途径和时程，依次向心房和心室扩布，引起整个心脏的循环兴奋。

心脏各部分兴奋过程中出现的电位变化的方向、途径、次序、和时间均有一定的规律。

由于人体为一个容积导体，这种电变化也必须扩布到身体表面。

鉴于心脏在同一时间内产生大量的电信号，因此，可以通过安放在身体表面的胸电极或四肢电极，将心脏产生的电位变化以时间为函数记录下来，这种记录曲线称为心电图，如下图所示。

心电图反映心脏兴奋的产生、传导和恢复过程中的生物电变化。

心肌细胞的生物电变化时心电图的来源，但是心电图曲线与单个心肌细胞的膜电位曲线有明显的区别。

ECG波形是由不同的英文字母统一命名的。

正常心电图由一个P波、一个QRS波群和一个T波等组成。

P波起因于心房收缩之前的心房极时的电位变化；QRS波群起因于心室收缩之前的心室除极时的收位变化；T波为心室复极时的电位变化，其幅度不应低于同一导联R波的1/10，T波异常表示心肌缺血或损伤。

ECG的持续时间由：P-R间期（或P-Q间期）为P波开始至QRS波群开始的持续时间，也就是心房除极开始至心室除极开始的间隔时间，正常值为0.12～0.20s，若P-R期延长，则表示房室传导阻滞；Q-T间期为QRS波群的开始至T波的末尾的持续时间，意为心室除极和心室复极的持续时间，正常值为0.32～0.44s；S-T 段为从QRS波群终末导T波开始之间的线段，此时心室全部处于除极状态，无电位差存在，所以正常时与基线平齐，称为等电位线，若S-T段偏离等电位线一定范围，则提示心肌损伤或缺血等病变；QRS波群持续时间正常值约为0.06～0.11s。

因此，实时的检测心电信号，可以从所得出的心电图上观察心脏的变化，医生就可以从所测的心电图上判断心脏各个部位的功能是否正常，所以心电图是医生治疗心脏方面的疾病所不可或缺的依据。

心电放大仪

中南民族大学——生物医学工程学院暑期培训——心电图仪实验报告暑期培训——心电放大仪实验报告小组信息：组长：岳之恒组员：刘冶李春雨设计背景心脏是人体血液循环的动力装置。

正是由于心脏自动不断地进行有节奏的收缩和舒张活动，才使得血液在封闭的循环系统中不停地流动，使生命得以维持。

心脏在搏动前后，心肌发生激动。

在激动过程中，会产生微弱的生物电流。

这样，心脏的每一个心动周期均伴随着生物电变化。

这种生物电变化可传达到身体表面的各个部位。

由于身体各部分组织不同，距心脏的距离不同，心电信号在身体不同的部位所表现出的电位也不同。

对正常心脏来说，这种生物电变化的方向、频率、强度是有规律的。

若通过电极将体表不同部位的电信号检测出来，再用放大器加以放大，并用记录器描记下来，就可得到心电图形。

医生根据所记录的心电图波形的形态、波幅大小以及各波之间的相对时间关系，再与正常心电图相比较，便能诊断出心脏疾病。

诸如心电节律不齐、心肌梗塞、期前收缩、高血压、心脏异位搏动等。

心电放大仪就是用来测量心脏活动时所产生的生理电信号的仪器。

设计功能：设计制作一台简易心电图仪，用于测量人体心电信号，并在示波器上显示技术指标：（a）电压放大倍数为1000倍，误差为±5%（b）-3dB低频截止频率为0.05HZ（可不侧，有心电信号放大器的电路设计予以保证）（c）-3dB高频截止频率为100HZ，误差为±10HZ，在200HZ处的衰减≥10Db（d）通带内响应波动≤3dB（不允许嵌入50HZ陷波电路）（e）共模抑制比≥60dB（必须带有1.5m长的屏蔽导连线测量）（f）参模输入电阻≥5MΩ（可不测，由电路设计予以保证）各个模块的方案选择及原理和计算：仪表放大器：因为人的皮肤的电阻大而且共模信号多，因此输入使用仪表放大器，前面的两个跟随器可以增大输入内阻和做到上下结构的对称可以有效的消除共模信号，后面一个运放对信号进行放大，放大倍数为两倍。

交流心电放大器设计报告心电

交流心电放大器设计报告一、设计心电放大器，要求如下：1、输入阻抗≥10MΩ。

2、共模抑制比≥80dB。

3、放大倍数为1000倍。

4、频带宽度为0.05Hz~100Hz。

5、放大器的要求轨到轨，低功耗，低噪声。

二、整体组成模块：三、具体各模块设计：1、电源：由于采用220V交流供电，必须设计电压转换部分以保证稳定的为放大器以及各个芯片供电，220V电压接变压器变压后，经桥式整流电路整流，再经电容C1、C2滤波、电路滤波，最后用三端稳压电路稳压，即可得到所需电压。

电路中接入C3用来实现频率补偿，防治自激振荡，减小高频噪声和改善负载的瞬态响应，C4用来较小有输入电压引入的低频干扰。

2、DC/DC电路：主要的目的是进行电压的变换及隔离因为直流不能直接通过变压器升、降压，所以先将直流通过开关电路变成交流，频率一般是几百K，这时的交流波形没有交流电正弦波那样好。

变成交流后通过变压器进行变压，输出的交流通过整流、滤波、稳压等电路变回直流。

这里采用TI公司的DCP010505DBP芯片电路图如下：输出之后的电压还需要经过7805和7905进行稳压。

这里的电容皆采用0.47uF。

3、前置放大电路：分为四部分：（1）差动放大：如果将保护电阻直接接入后面的时间常数电路，其输入阻抗将大为减小，减低了心电图机的性能，若加入差动发大器，其差模输入阻抗为2Ri＋，共模输入阻抗为Ri＋/2，增加了输入电阻，进一步抑制了电极噪声与50Hz干扰，提高了共模抑制比。

考虑到前级存在极化电压，最大为300mV ，此极放大增益不宜过高，大约定在6倍左右，选取R2=R3=24K Ω，R1＝10K Ω，其增益为=5.8。

（2）时间常数电路：由于电极和电介质或体液接触，在金属界面上总会产生极化电压，其最大值可能为300mV ，这部分电路的主要功能就是滤出极化电压以及其余低频干扰，这部分选取高通滤波器，截至频率为0.05Hz ，根据f ＝RC 21，取R6=R7=4.3M Ω,得C1=C2=1uF ,从前极电阻中间引入驱动，避免了因电器元件不匹配使共模信号转化为差模信号而不易滤除的影响。

心电图信号放大器的设计与仿真特性分析

为了避免输入端开路时放大器出现饱和状态,在两个输入端到地之间分别串接两个电阻R11、R22，其取值很大，以满足差模输入阻抗的要求。第二级由A4及相应的电阻、电容构成。在通带内，其被分配的差模增益应为(1000/40=25)，即Avd3=vo/vo3=1+R10/R9=25
取R9=1KΩ，R10=24KΩ。C1、R8构成高通滤波器，要求 f =0.032Hz。取R8=1MΩ，则可算出C1=4.58μF，取标称值电容C1=4.7μF，算得fL=1/(2л C1 R8)=0.034Hz。C2，R10构成低通滤波器,要求f =250Hz。取R10=24KΩ,可算出C2=0.03316μF,取标称值电容C2=0.033μF，最后算出f =1/(2л C2 R10)=251.95Hz。可见满足带宽要求。
差模电压增益：1000(5V/5mV)；
差模输入阻抗：>10MΩ；
共模抑制比：80dB；
通频带：0.032Hz～250Hz。
2、方案设计
根据性能指标要求,要采用多级放大电路，其中前置放大器的设计决定了输入阻抗,共模抑制比和噪声,可选用BiFET型运放,本设计采用了LF4111型运放(其中Avo=4 10 ,Rid≈4 10 Ω,Avc=2)，由于单极同相放大器的共模抑制比无法达到设计要求(可通过Pspice仿真波形看出)，本设计采用了由三个LF411型运放构成的仪用放大器。
设计一个心电图信号放大器。
已知: Hz。
(2）人体内阻、检测电极板与皮肤的接触电阻(即信号源内阻)为几十千欧。
(3）放大器的输出电压最大值为-5V～+5V。
1、确定总体设计目标
由已知条件（1)可知该放大器的输入信号属于微弱信号,所要求的放大器应具有较高的电压增益和低噪声、低漂移特性。由已知条件（2)可知,为了减轻微弱心电信号源的负载,放大器必须有很高的输入阻抗。另外，为了减小人体接收的空间电磁场的各种信号(即共模信号)，要求放大器应具有较高的共模抑制比。因此，最后决定的心电放大器的性能指标如下：

电池供电心电放大器设计报告

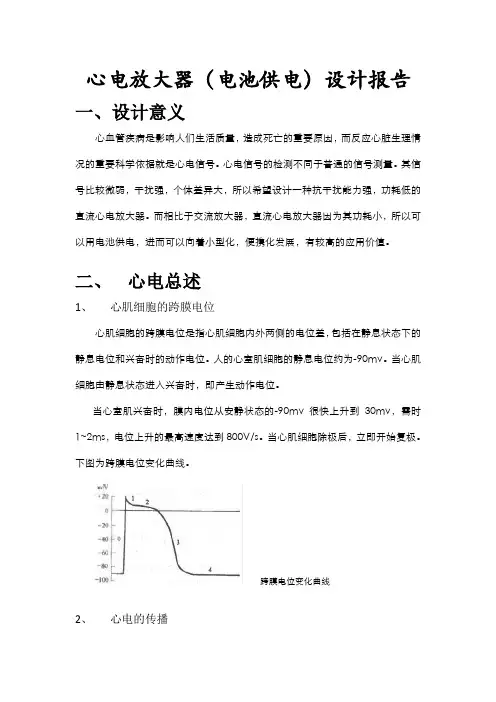

心电放大器（电池供电）设计报告一、设计意义心血管疾病是影响人们生活质量，造成死亡的重要原因，而反应心脏生理情况的重要科学依据就是心电信号。

心电信号的检测不同于普通的信号测量。

其信号比较微弱，干扰强，个体差异大，所以希望设计一种抗干扰能力强，功耗低的直流心电放大器。

而相比于交流放大器，直流心电放大器因为其功耗小，所以可以用电池供电，进而可以向着小型化，便携化发展，有较高的应用价值。

二、心电总述1、心肌细胞的跨膜电位心肌细胞的跨膜电位是指心肌细胞内外两侧的电位差，包括在静息状态下的静息电位和兴奋时的动作电位。

人的心室肌细胞的静息电位约为-90mv。

当心肌细胞由静息状态进入兴奋时，即产生动作电位。

当心室肌兴奋时，膜内电位从安静状态的-90mv很快上升到30mv，需时1~2ms，电位上升的最高速度达到800V/s。

当心肌细胞除极后，立即开始复极。

下图为跨膜电位变化曲线。

跨膜电位变化曲线2、心电的传播心脏周围的组织及液体都可以导电，被称为容积导体，而且是三度空间的导体。

心脏又是一个形态不规则的空腔肌肉器官，它的肌纤维行走方向不一致。

兴奋在心肌内向各个方向传播的过程中，每一瞬间在心脏内形成很多双极体，且其大小、方向都不一样。

心脏按窦房结—结间束—房室结—左、右束支—蒲氏纤维—心室肌这一顺序进行的兴奋传播，是在一个空间进行的。

3、心电波形图上图是正常人的心电波形图图中：P波：代表左、右兴奋时所产生的电变化，因心房电向量方向不同而相互抵消了一部分，故其幅度不大。

P-R间期：代表心房兴奋到心室开始兴奋经过的时间，一般成年人为0.12~0.20s。

QRS波群：代表心室兴奋传播过程的电位变化，一般在0.06~0.10s之间。

T波：反映心室复极过程的电变化。

QT间期：指由QRS波群起点到T波终点，由心室开始除极到完成所需时间，在心率为75次/s，Q-T间期小于0.4s。

U波：在T波出现后经0.02~0.04s可能出现的波，大都在0.05ms以下。

心电放大器(交流供电)设计报告

心电放大器（交流供电）设计报告3004202336-1-张路遥技术指标：输入阻抗>1MΩ输入端短路噪声电压峰-峰值（P-P）<=10uVCMRR>=60db电压增益：>=1000倍50HZ干扰抑制滤波器：>=20dB带宽：0.05HZ~40HZ（以10HZ为基准，+0.4dB,-3.0dB）前言：在当今社会中,心脏病等心血管已经成为了世界范围内常见的疾病,号称“头号杀手”。

由于心脏病有突发性以及长久性，对心脏病人也需要长期的治疗和监护。

心脏是循环系统中重要的器官。

由于心脏不断地进行有节奏的收缩和舒张活动，血液才能在闭锁的循环系统中不停地流动。

心脏在机械性收缩之前，首先产生电激动。

心肌激动所产生的微小电流可经过身体组织传导到体表，使体表不同部位产生不同的电位。

如果在体表放置两个电极，分别用导线联接到心电图机(即精密的电流计)的两端，它会按照心脏激动的时间顺序，将体表两点间的电位差记录下来，形成一条连续的曲线，这就是心电图。

图1标准的心电图心电图是检查心脏情况的一个重要方法，其应用范围包括以下几个方面：(1)分析与鉴别各种心律失常。

(2)查明冠状动脉循环障碍。

(3)指示左右房窜肥大的情况，协助判别心瓣膜病、高血压病、肺源性及先天性心脏病的诊断。

(4)了解洋地黄中毒、电解质紊乱等情况。

(5)心电监护已广泛应用于手术、麻醉、用药观察、航天、体育等的心电监测以及危重病人的抢救。

本设计为交流供电的心电放大器，是适用于临床监护的普通心电图机。

系统设计：总体介绍心电信号十分微弱，常见的心电频率一般在0—100Hz之间，能量主要集中在17Hz附近，幅度小于5mV，心电电极阻抗较大，一般在几十千欧以上。

在检测生物电信号的同时存在强大的干扰，主要有电极极化电压引起基线漂移，电源工频干扰(50Hz)，肌电干扰(几百Hz 以上)，临床上还存在高频电刀的干扰。

电源工频干扰主要是以共模形式存在，幅值可达几V甚至几十V，所以心电放大器必须具有很高的共模抑制比。

设计心电信号放大电路

设计心电信号放大电路
要求：电路总增益60~80dB可调，输入阻抗≥1MΩ，共模抑制比K CMR≥80dB,带宽：0.1Hz~100Hz；电路具有50Hz陷波功能，陷波器中心衰减大于15dB。

1、输入级
三运放仪表放大器，保证输入阻抗和共模抑制比足够高
如图，经过3运放放大得到较高增益。

2、陷波器
采用带通滤波器和相加器组成的带阻滤波器。

滤除50Hz。

由陷波中心角频率50HZ计算出电容C的值，模拟用两个交流源实现，其中一个频率为50HZ ，用示波器和波特仪分别观察波形和幅频特性，模拟如下：
对50Hz进行滤波，避免噪声干扰。

3、心电信号放大电路
由1、2电路组合的心电信号放大电路
由仿真结果得电路对心电信号实现了60dB～70dB～80dB的放大，且满足带宽0.01HZ ～100HZ，并实现了对50HZ信号的陷波，总体上达到要求。

传感器将采集到的心电信号输入放大器进行放大，因为通常直接采集到得心电信号很是微弱，不利于后续电路对其进行处理，而放大器主要可以使用仪用放大器，因为仪用放大器具有输入电阻大，共模抑制比高，增益调节方便等许多优点，很适合于放大生物信号，再次是滤波，因为在电路工作时总会在有用信号里加入工频信号，而工频信号的频率以50HZ为
主，因此应该滤除工频频率波减少实验误差，。

低成本心电放大器设计报告剖析

低成本心电放大器（交流供电）设计与测试报告作者姓名：凌伟学号：3013202225学院：精密仪器与光电子工程学院班级：生物医学工程一班指导教师：李刚天津大学2015年1月1. 题目要求交流供电低成本心电放大器：要求与主要技术指标： A. 输入电阻>5M B. 共模抑制比>80dBC. 输出摆幅>2.5V （采用单片机采集时动态范围≧28）D. 频带：0.05～75HzE. 具有光电隔离F. 制作相应的稳压电源 2. 总体设计方案整体电路设计框图如下：其中前置放大电路中包含有高通滤波部分。

220V 交流电经稳压电源整流滤波稳压后输出±Vcc ，为光电隔离后的电路供电；DC/DC 隔离电路将稳压后的±Vcc 隔离并输出±Vee 为前级电路供电。

总体电路实物图：心电信号220V 交流3.单元电路设计1.稳压电源稳压电源包括变压器、整流电路、滤波电路、稳压电路。

选用桥式整流电路，这儿选取元器件要注意二极管的极限电流和变压器的功率选择。

流经每个二极管的电流，变压器功率P=UI，由于电路中电流很小，变压器功率选择成本最低的3W，整流二极管选用1N4007，该二极管主要参数：最大正向平均整流电流1.0A、最高反向耐压1000V、正向压降1.0V。

稳压电路选用三端集成稳压器7812和7912，用以稳定输出±12V，C1 C2是滤波电容，容值大小由充放电时间和输出波纹系数决定，一般取容值较大的电容，此处耐压为15V，因此选取1000μF/25V的电容。

C3C4作用是缓解负载突变、改善瞬态响应，这儿取220μF/25V。

C5C6用来实现频率补偿、防止自激振荡、减少高频噪声，选取参数0.1μF/25V。

实物图：测试结果：如图，稳压电源能稳定输出﹢11.7V 、﹣11.8V ，此电压下运放能正常工作。

2. DC/DC 隔离电路由于在电路中加入了光电耦合放大器，则前后级之间不能有任何电的连接，因此需要DC/DC 隔离电路为前级供电，而后级用稳压电源供电。

心电信号检测放大器实验报告

心电信号检测放大器实验报告直流供电天津大学精密仪器与光电子工程学院2004级生物医学工程1班贾乾14第一章前言心脏是人体血液循环系统中的重要器官，依靠它的节律性搏动，血液才能在闭锁的循环系统中不停地流动，使生命得以维持。

它的活动正常与否直接关系到人的生命安全。

人们不能凭着直观判断心脏健康与否，而是需要精确的仪器加以测量，通过对测得的心电波进行分析比较，最后做出诊断。

心电图典型波形如下图所示：心脏的生理功能与心电图存在着密切的有机联系，心脏生理功能失常许多可以从心电图中反映出来，这就是心电图为什么能得到广泛应用的原因，主要应用有：1．分析与鉴别各种心率失常。

2．一部分冠状循环功能障碍或急性所引起的心肌病变。

3．判断心脏药物治疗或其他疾病的药物治疗对心脏功能的影响。

4．指示心脏房室肥大情况，从而协助各种心脏疾病的诊断。

等等。

在国内外，关于心电图机的发展都经过了一段相当长的时间，目前对于心电图机的发展都经过了一段相当长的时间，目前对于心电图机的研制已经达到了一个相当高的水平。

尽管这样，在心电信号处理的方法和自动分析手段都存在着很多缺点，心电特征波形分析定位结果并不尽如人意，从理论上还有创新的余地。

第二章总体设计一．心电信号的基本特征：心电信号是一种较微弱的体表电信号，成年人的幅值约为～4mV，频率在~250Hz范围内，属于低频率，低幅值信号。

为了获得清晰而良好的心电波信号，中华人民共和国医药行业标准YY1139―2000对心电图机提出各种技术要求，主要有：1．输入阻抗单端输入阻抗不小于Ω。

2．输入回路电流各输入回路电流不大于μA。

3．定标电压有1mV±5%的标准电压，用于对心电图机增益进行校准。

4．噪声水平所有折算到输入端的噪声应小于35μV。

5．频率特性幅度频率特性：以10Hz为基准，1Hz~75Hz（~+）;6．抗干扰能力共模抑制比：KCMR>60dB以上。

8．50Hz干扰抑制滤波器：≥20dB9．其他医学仪器除了与其他仪器一样能满足环境实验的要求外，还要严格的安全性要求，这些由国际GB10793专门规定。

心电图放大器课程设计

心电图放大器课程设计一、课程目标知识目标：1. 学生能理解心电图放大器的基本原理，掌握其主要组成部分及功能。

2. 学生能掌握心电图放大器的电路分析方法，了解不同类型放大器的特点。

3. 学生了解心电图信号的特点，能解释心电图放大器在生物医学工程中的应用。

技能目标：1. 学生能运用所学知识，设计简单的心电图放大器电路。

2. 学生能使用相关仪器和设备进行心电图放大器的测试与调试。

3. 学生具备分析心电图信号的能力，能对心电图放大器的性能进行评估。

情感态度价值观目标：1. 学生培养对生物医学工程的兴趣，提高对心电图放大器在医疗领域重要作用的认识。

2. 学生在学习过程中，培养团队合作精神，学会分享与交流。

3. 学生树立严谨的科学态度，提高对实验操作的安全意识。

课程性质：本课程为电子信息工程及相关专业的高年级学生设计，注重理论与实践相结合，以培养学生的实际操作能力和创新能力为目标。

学生特点：高年级学生已具备一定的电子电路基础和实际操作能力，对生物医学工程有一定了解，求知欲强，具备独立思考和解决问题的能力。

教学要求：结合课程性质和学生特点，本课程要求教师以实例为主线，引导学生掌握心电图放大器的基本原理和设计方法，注重培养学生的实践能力和创新能力。

在教学过程中，关注学生的个体差异，激发学生的学习兴趣，提高学生的综合素质。

通过本课程的学习，使学生能够将所学知识应用于实际工作中，为未来的职业生涯打下坚实基础。

二、教学内容1. 心电图放大器原理- 心电图信号特点- 放大器基本原理- 心电图放大器的主要性能指标2. 心电图放大器电路分析- 电压放大电路- 电流放大电路- 滤波电路- 信号检测与处理电路3. 心电图放大器设计方法- 放大器级联设计- 电路参数计算与选取- 仿真软件应用4. 心电图放大器应用与调试- 心电图放大器的实际应用案例- 调试方法与技巧- 性能测试与评估5. 教学内容的安排与进度- 第1周：心电图信号特点、放大器基本原理- 第2周：心电图放大器的主要性能指标、电压放大电路- 第3周：电流放大电路、滤波电路- 第4周：信号检测与处理电路、放大器级联设计- 第5周：电路参数计算与选取、仿真软件应用- 第6周：心电图放大器应用与调试、性能测试与评估教材章节关联：教学内容与教材第3章“生物医学信号检测与处理”和第4章“心电图放大器”相关内容相对应，涵盖了课本中关于心电图放大器的基本原理、电路分析和设计方法等方面的知识。

燕山大学心电信号检测放大电路-课程设计报告

燕山大学课程设计说明书题目：心电放大电路课程设计学院（系）：燕山大学里仁学院年级专业： 09生物医学工程学号： 0912******** 学生姓名： ***指导教师： ***教师职称： ***摘要心脏是人体循环系统的核心，心脏的活动是由生物电信号引发的机械收缩。

在人体这个三维空间导体当中，这种生物电信号可以波及人体各个部分，在人体体表产生规律性的电位变化。

在人体体表的一定位置安放电极，按时间顺序放大并记录这种电信号，可以得到连续有序的曲线，这就是心电图。

本文分析了体表心电信号的特征。

心电信号的各种生理参数都是复杂生命体(人体)发出的强噪声条件下的弱信号(除体温等直接测量的参数外)，心电信号的幅度在l0µV～4mV之问，频率范围为O.05 ~ 100Hz，淹没在50Hz的工频干扰和人体其他信号之中，检测过程及方法较复杂。

去除信号检测过程的干扰和噪声、进行心电信号的分析是心电仪器的重要功能之一，心电信号的放大质量直接影响着分析仪器的性能和对人体心脏疾病的诊断。

本文设计了一个心电信号检测放大电路，充分考虑了人体心电信号的特点，·采用前置差动放大+带通滤波器+50Hz陷波器(带阻滤波器)组成的模式，并且利用软件对相应的电路进行仿真，仿真结果表明电路的放大滤波性能很好，硬件电路搭建后的实验结果也表明，电路能够很好地完成人体心电信号的检测放大。

关键字：放大器心电信号第一章绪论 (1)第二章设计基础2.1 心电信号特征分析 (2)2.1.1 心电信号时域特征分析 (2)2.1.2 心电信号的电特征分析 (3)2.2 心电信号的噪声来源 (5)第三章电路设计3.1 前置放大电路设计 (7)3.2 一阶高通滤波器电路设计 (8)3.3 一阶低通滤波器电路设计 (9)3.4 50Hz干扰信号陷波器设计 (9)3.5电压放大器设计 (13)第四章Multisim仿真 (14)总结 (16)参考文献 (17)答辩记录及评分表 (18)附录 (19)第一章绪论1人体生物信息的基本特点人体的生物信号测量的条件是很复杂的。

心电信号检测放大器实验报告

心电信号检测放大器实验报告直流供电天津大学精密仪器与光电子工程学院2004级生物医学工程1班贾乾3004202314第一章前言心脏是人体血液循环系统中的重要器官，依靠它的节律性搏动，血液才能在闭锁的循环系统中不停地流动，使生命得以维持。

它的活动正常与否直接关系到人的生命安全。

人们不能凭着直观判断心脏健康与否，而是需要精确的仪器加以测量，通过对测得的心电波进行分析比较，最后做出诊断。

心电图典型波形如下图所示：心脏的生理功能与心电图存在着密切的有机联系，心脏生理功能失常许多可以从心电图中反映出来，这就是心电图为什么能得到广泛应用的原因，主要应用有：1．分析与鉴别各种心率失常。

2．一部分冠状循环功能障碍或急性所引起的心肌病变。

3．判断心脏药物治疗或其他疾病的药物治疗对心脏功能的影响。

4．指示心脏房室肥大情况，从而协助各种心脏疾病的诊断。

等等。

在国内外，关于心电图机的发展都经过了一段相当长的时间，目前对于心电图机的发展都经过了一段相当长的时间，目前对于心电图机的研制已经达到了一个相当高的水平。

尽管这样，在心电信号处理的方法和自动分析手段都存在着很多缺点，心电特征波形分析定位结果并不尽如人意，从理论上还有创新的余地。

第二章总体设计一．心电信号的基本特征：心电信号是一种较微弱的体表电信号，成年人的幅值约为0.5～4mV，频率在0.01~250Hz范围内，属于低频率，低幅值信号。

为了获得清晰而良好的心电波信号，中华人民共和国医药行业标准YY1139―2000对心电图机提出各种技术要求，主要有：1．输入阻抗单端输入阻抗不小于2.5MΩ。

2．输入回路电流各输入回路电流不大于0.1μA。

3．定标电压有1mV±5%的标准电压，用于对心电图机增益进行校准。

4．噪声水平所有折算到输入端的噪声应小于35μV。

5．频率特性幅度频率特性：以10Hz为基准，1Hz~75Hz（-3.0dB~+4.0dB）;6．抗干扰能力共模抑制比：KCMR>60dB以上。

模电低功耗心电放大器设计报告

模拟电了电路设计低功耗心电放大器设计报告学院：_____ 电气工程学院_______班级：_________________________姓名：_________________________学号：______ 1412021061 ______日期： ______ 2016 .7.1 ________1. 概述心脏是循环系统中重要的器官。

由于心脏不断地进行有节奏的收缩和舒张活动，血液才能在闭锁的循环系统中不停地流动。

心脏在机械性收缩之前，首先产生电激动。

心肌激动所产生的微小电流可经过身体组织传导到体表，使体表不同部位产生不同的电位。

如果在体表放置两个电极，分别用导线联接到心电图机（即精密的电流计）的两端，它会按照心脏激动的时间顺序，将体表两点间的电位差记录下来，形成一条连续的曲线，这就是心电图。

Morpholep of a PQRST-campkx of MI ECG recorded from a nomial基本心电图如上所示，包含如下几个波段：P波一一两心房除极时间P-R间期一一心房开始除极至心室开始除极时间QRSfe群——全心室除极的电位变化ST段一一心室除极刚结束尚处以缓慢复极时间T波一一快速心室复极时间2. 设计背景心电放大器是一种常见的生物电放大仪器，在如今已经得到了广泛的应用，并已经研发出了便携家用的医疗仪器。

心电放大器可以实时观测被测者的心电信号，有助于病征的观测，并能辅助诊断。

心电放大器作为精密医疗仪器，在现代的应用越来越广泛，低成本是它的一个重要趋势。

心电信号有几个显著的特点1）心电信号很微弱，其幅值为10卩V （胎儿）-4mV （成人），放大倍数约为500~1000倍；2）频率很低，约为0.05Hz-75Hz，能量主要集中在17Hz附近；3）有很强的随机性，并不稳定。

4）人体作为信号源，本身内阻很大。

5）干扰多。

如肌电等人体噪声，以及在心电放大器中不可避免的工频等设备噪声。

心电放大器（电池供电）电路测试报告

⼼电放⼤器（电池供电）电路测试报告⼼电放⼤器（电池供电）电路测试报告⼼电放⼤器（电池供电）电路测试报告⼀、实验概述从⼼电放⼤器（电池供电）电路的最初设计、到答辩时按照李刚教授的指导所进⾏的修改，以及后续的焊接、检测，整个⼼电检测装置调试为期⼀个多⽉。

在这⼀个多⽉中，⾃⼰从最初仅仅对电路的⼤致理解，到对电路的分模块分析，明⽩其原理，最到到⽤实验验证理论，从实践中检验⾃⼰的所学。

由于⾃⼰单⽚机的知识相对薄弱，没能采⽤单⽚机进⾏信号的精确处理。

因此在整个⼼电放⼤器设计中，以硬件电路为主，尽可能的采⽤⼀些⽅法减⼩噪声，以⽣成⽐较完美的⼼电图。

⼆、实验电路实验伊始，先按照最初的设计来进⾏电路的连接。

连接完测试时，发现⼀个⽐较重要的问题——噪声过⼤。

基于整体电路的设计没有问题，对部分电路进⾏了改动，以减少噪声的⼲扰，尤其是⼯频⼲扰的影响。

所采取改良的措施：1、将前置放⼤电路中的四个OP07改⽤为OPA4251。

OPA4251相⽐于OP07有如下的优点：1）集成性好2）低功耗（Iq=25µA）3）轨到轨rail-to-rail能够增加动态范围、抑制⾮线性失真、⽀持低电压4）⾼共模抑制⽐（124dB）2、尽量减少⾄于电路上⽅的电路线，防⽌其产⽣电场⼲扰。

并且通过焊接线将各个芯⽚的正负地等等引脚相连、3、将芯⽚的正负电源同地之间分别加电容，起到耦合作⽤。

加⼊耦合电容之后，能够有效地抑制电磁⼲扰信号的传⼊，对容易受⼲扰的器件或电路加以屏蔽。

4、更换前置电路的相关参数，改变放⼤倍数。

第⼀级的放⼤倍数由原先的4倍改变到7倍。

增⼤此倍数的原因是能够在第⼀级就可以将提取的的信号放⼤，不⾄于因为放⼤太⼩⽽导致在随后的电路中信号衰减过多。

第⼆级放⼤倍数由原先的26倍改变到15倍左右，使得整个前置的放⼤倍数能够在100倍左右。

5、将低通改在后级放⼤之后，进⽽能够有效的滤除⾼频噪声的⼲扰。

经过实际检测相⽐于低通在陷波、低通之前，产⽣的波形的噪声更⼩。

心电信号放大器设计

成绩：2015-2016学年01 学期“电力电子电气传动与可编程控制技术（1）”BUCK变换器的设计与仿真姓名：专业：班级：学号：2015 年12 月一、设计用于检测人体心电信号的放大器，要求如下：1、输入阻抗≥10MΩ。

2、共模抑制比≥80dB。

3、电压放大倍数1000倍。

4、频带宽度为0.5Hz~100Hz。

5、放大器的等效输入噪声（包括50Hz交流干扰）≤200μV。

二、设计方案分析1、心电信号的特点及检测人体的各种生理参数如心电、脑电、肌电等生物电信号都是属于强噪声背景下微弱的低频信号，是由复杂的生命体发出的不稳定的自然信号。

心电信号是人类最早研究并应用于临床医学的生物电信号之一，与其他生物电信号相比，该信号也比较容易检测同时具有直观的规律性。

一般人体心电信号的幅值约20μV~5mV，频带宽度为0.05Hz~100Hz，由于心电信号取自于活体，所以信号源内阻较高，且存在着较强的背景噪声和干扰。

在检测人体生物电信号时，需要采用所谓的生物电测量电极，又称引导电极来实现的，通过引导电极将生物电信号引入到放大器的输入端。

对于心电信号的检测，临床上为了统一和便于比较所获得心电信号波形，对测定心电信号（ECG）的电极和引线与放大器的联接方式有严格的统一规定，称之为心电图的导联系统。

目前国际上均采用标准导联，即将电极捆绑在手腕或脚腕的内侧面，并通过较长的屏蔽导线与心电放大器相连接。

标准导联有Ⅰ、Ⅱ、Ⅲ。

其具体联接方法如图。

LAⅠ导联Ⅱ导联Ⅲ导联图1 标准导联联线方法2、心电信号放大器设计要求及组成根据心电信号的特点，对心电信号放大器的要求是高输入阻抗、高增益、高共模抑制比、低噪声、低漂移、合适的通频带宽度和输出较大的动态范围等。

典型的心电信号放大器的组成如图所示，主要有前置放大、高通滤波、低通滤波、50Hz陷波器、电压放大等电路。

图2 心电信号放大器组成框图三、主要单元电路参考设计1、心电信号输入电极电极（导联）对心电信号放大器的质量影响很大，采用的电极应该具有贴附力强、透气性好、吸汗、电极导电性能好、极化电压低的优质电极。

心电放大器

心电放大器心电放大器一、设计目的1.1学习三运放电路工作原理与设计方法;1.2 学习差模信号与共模信号;1.3熟悉巴特沃兹低通滤波器的设计。

二、设计内容与要求2.1设计心电放大电路，技术指标如下：2.1.1差模放大倍数AVD=100;2.1.2共模抑制60dB;2.1.3通频带0~30Hz。

2.1.4阻带截止深度40dB.三、心电放大器基本原理心电放大器即心电图( Electrocardiogram) 信号放大器。

将Ag2AgCI 电极贴在病人左臂、右臂和大腿上,从体表获得的心电信号经集成运放CF318 构成的前置放大器放大后,再经滤波处理,然后进入ADC 进行模数转换,送记录仪或液晶显示。

因此一高阻抗、高增益的放大器是准确获取心电信号的关键。

确定心电放大器的性能指标(1) 人体心电信号幅度一般在50μV～5 mV ,属于微弱信号,放大器输出信号一般在- 5～ + 5V ,因此,要求放大器的差模电压增益为100左右;(2) 信号的频率范围(通频带) 一般为0-30Hz;(3) 人体内阻、检测电极与皮肤的接触电阻为信号源内阻,阻值一般为几十kΩ ,为了减轻微弱心电信号源的负载,要求放大器的差模输入阻抗大于10 MΩ;(4) 人体相当于一个导体,将接收空间电磁场的各种干扰信号,它们对放大器来说相当于共模信号,因此放大器的共模抑制比为60dB;(5) 要求具有低噪声和低漂移特性。

微小信号的放大方案设计:(1)采用多级集成运放实现差模电压的高增益,且各级增益均衡分配。

(2)三运放放大电路：由于输入阻抗、共模抑制比和噪声主要取决于前级,因此输入级采用集成运放CF318构成前置放大器,该运放能实现高输入阻抗和低噪声。

该放大电路分两级，第1 级:A1 、A2 及相应电阻构成前置放大器。

第二级采用差分式放大电路实现信号放大。

两级总的放大倍数为5倍。

电路图如下：该电路输出特性为：当 =100k, =k=51k, = =100k时，Vo=-5Vi该放大器第一级是具有深度电压串联负反馈的电路，所以它的输入电阻很高。

心电放大器(交流供电) 设计报告

心电放大器(交流供电)设计报告一心电简介1 心电的产生及心电检测心脏周围的组织和体液都能导电，因此可将人体看成为一个具有长、宽、厚三度空间的容积导体。

心脏好比电源，无数心肌细胞动作电位变化的总和可以传导并反映到体表。

在体表很多点之间存在着电位差，也有很多点彼此之间无电位差是等电位的。

心脏在每个心动周期中，由起搏点、心房、心室相继兴奋，伴随着生物电的变化，这些生物电的变化称为心电。

2 典型心电图P波――左右心房兴奋时所产生的电位变化P-R间期――心房兴奋到心室兴奋所经历的时间QRS波群――心室兴奋传播过程中的电位变化T波――心室复极化过程的电位变化QT期间――心室去极化所用时间3 心电检测及其意义在体表放置两个电极（在心脏异侧），分别用导线联接到心电图机的两端，则按照心脏激动的时间顺序，将体表两点间的电位差记录下来，形成一条连续的曲线，这就是心电图。

对心电波形的分析在临床上有着重要意义，患心律不齐，心肌梗塞，冠状动脉功能异常，心肌障碍及心室肥大症的人，其心电波形较正常人均有较大变化。

心电监护在手术麻醉及恢复，心肺复苏以及电解质代谢紊乱的检测中也有重要意义。

二心电放大器的系统要求（1）人体心电信号幅度一般在0.5 mV—5mV，属于微弱信号，放大器输出信号一般在+5V—-5 V，因此要求放大器的差模电压增益为1000左右；（2）信号的频率范围一般为0.05—100Hz;（3）高输入阻抗。

人体内阻，检测电极与皮肤的接触电阻为信号的内阻，阻值一般为几十千欧，通过电极提前的心电信号是不稳定的高内阻源的微弱信号，为了减轻微弱心电信号的负载，要求放大器的差模输入阻抗大于10兆欧；（4）高共模抑制比CMRR。

人体相当于一个导体，将接收空间电磁场的各种干扰信号，它们对放大器来说相当于共模信号，因此，前置级必须采用CMRR 高的差动放大形式，能减少共模干扰向差模干扰的转化，一般放大器的共模抑制比为60dB以上。

；（5）要求具有低噪声和低漂移特性。

模电大作业~心电信号放大电路设计

模电大作业（二）心电信号放大电路的设计一：问题背景及总体思路：1，心电信号的特点及检测心电信号十分微弱，幅值约20μV到5mV，频率在0.05Hz-100Hz 之间，能量主要聚集在17Hz附近。

所需放大倍数大约在1000-10000倍。

心电信号取自于活体，所以信号源内阻较高，且存在着较强的背景噪声和干扰，主要是电源工作频率(50Hz)的干扰，临床上一些操作设备工作频率的干扰等，在这里我们主要考虑电源工作频率的干扰。

电源工频干扰主要是以共模形式存在，幅值可达几V甚至几十V，所以心电放大器必须具有很高的共模抑制比。

由于信号源内阻可达几十KΩ、乃至几百KΩ，所以，心电放大器的输入阻抗必须在几MΩ以上，而且KCMR也要在80dB以上。

2，设计要求及结构组成根据以上特点对心电信号放大器的要求是需要有高输入阻抗、高增益，高共模抑制比、低噪声，低漂移以及合适的通频带等。

根据题目要求，我们可以用高通滤波器、低通滤波器来保证信号带宽为0.1HZ-100HZ之间；三运放仪表放大器保证输入阻抗≥1MΩ，共模抑制比K CMR≥80dB；双T带阻滤波器用来消除50HZ工作频率的干扰；最后的电压放大器则保证了电路总增益在60-80dB之间可调。

二：电路组成：1，100Hz低通滤波器在这里我们将其内在两个电阻并联，并将电容接在运放的正相端，因为电容具有隔直通交的特性，对低频信号，电容相当于开路，信号无损输入正相端，随着频率增大，部分信号通过电容流向了地，频率越高，电容相当于短路，大部分高频信号流入了地，只有低频信号才通过正相端。

此时呈现一种通低频阻高频的特性。

取1216,10R k R k =Ω=Ω，nF C 1001= 其截止频率：011199.471002f Hz Hz R C π==≈ 仿真电路为：波特仪显示如下：2, 0.1Hz 高通滤波器直接将输入信号经过一个电容，当输入信号频率过低时，电容相当于断路，当输入高频时，电容相当于短路。
