三相异步电动机星形接法(Y)和三角形接法(Δ)说课讲解
三相电机星形接法和三角形接法
三相电机星形接法和三角形接法
三相电机星形接法和三角形接法
三相电机的接法有星形接法和三角形接法，其中星形接法是最常用的，两者有以下区别：
一、对电压的要求不同。
星形接法要求各相电压相等，而三角形接法要求各相电压的较大绝对值为360/n次方（n为电机三相绕组的数量）的平均值，实际使用中往往使各相电压的相对值或绝对值相等，即各相电压的值相等，也可以是360/n次方的平均电压，因此星形接法更简单。
二、对灵敏度的要求不同。
星形接法和三角形接法在励磁电动势的影响上，具有不同的特点。
星形接法由于电压的平均值低，因此励磁电动势的灵敏度比三角形接法低，易于控制。
三角形接法因各相电压绝对值相等，励磁电动势的灵敏度较高，不易控制。
三、制动特性不同。
星形接法的接线关系使其可以容易地用于强制制动和电子制动，而三角形接法却很难用于此。
四、发热特性不同。
由于星形接法的各相电压平均值比三角形接法的电压低，其各相电流的峰值电流也相应减小，因此其发热量减少，更易控制。
五、使用不同。
星形接法最常用于家用电机、发电机、汽车动力电机和电梯驱动电机等，而三角形接法则多用于高速电机（如风扇、鼓风机等）、换向电机、磁致伸缩控制电机、调速电机等。
- 1 -。
三相异步电动机星形接法与三角形接法
三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
添加地线后，成为三相四线制。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。
说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。
三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

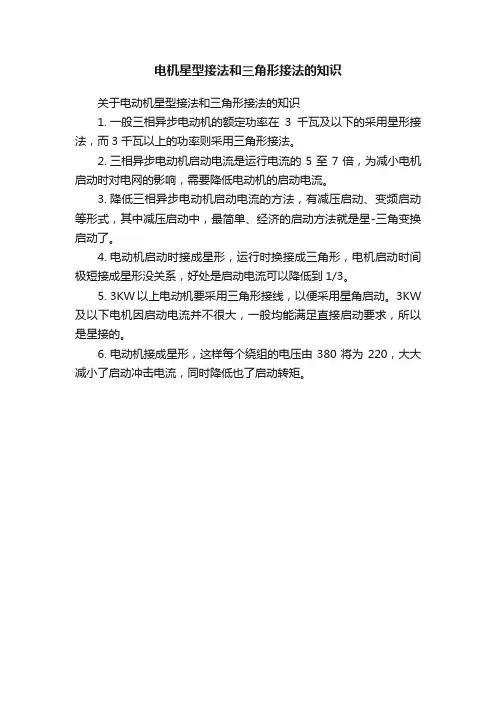

电机星型接法和三角形接法的知识
电机星型接法和三角形接法的知识
关于电动机星型接法和三角形接法的知识
1.一般三相异步电动机的额定功率在3千瓦及以下的采用星形接法，而3千瓦以上的功率则采用三角形接法。
2.三相异步电动机启动电流是运行电流的5至7倍，为减小电机启动时对电网的影响，需要降低电动机的启动电流。
3.降低三相异步电动机启动电流的方法，有减压启动、变频启动等形式，其中减压启动中，最简单、经济的启动方法就是星-三角变换启动了。
4.电动机启动时接成星形，运行时换接成三角形，电机启动时间极短接成星形没关系，好处是启动电流可以降低到1/3。
5.3KW以上电动机要采用三角形接线，以便采用星角启动。
3KW 及以下电机因启动电流并不很大，一般均能满足直接启动要求，所以是星接的。
6.电动机接成星形，这样每个绕组的电压由380将为220，大大减小了启动冲击电流，同时降低也了启动转矩。
电动机的星形和三角形接法
电动机的星形和三角形接法
电动机的星形和三角形接法是电动机的两种常见接法，用于将电动机的绕组连接到电源上。
这两种接法的主要区别在于绕组的连接方式。
星形接法（Y 接法）是将电动机的三个绕组的一端连接在一起，形成一个公共点，称为星点。
另外三个端点则分别连接到电源的三相线上。
在星形接法中，每个绕组承受的电压为电源相电压的 1/√3，即约为 220V（对于 380V 电源）。
这种接法适用于电动机的额定电压为 380V 及以下的情况。
三角形接法（△接法）是将电动机的三个绕组的首尾依次连接，形成一个三角形。
三个端点分别连接到电源的三相线上。
在三角形接法中，每个绕组承受的电压为电源线电压，即380V。
这种接法适用于电动机的额定电压为 380V 以上的情况。
选择星形接法还是三角形接法主要取决于电动机的额定电压和电源电压。
一般来说，星形接法适用于低电压电动机，而三角形接法适用于高电压电动机。
在电动机的铭牌上通常会标明其额定电压和接法。
需要注意的是，在改变电动机的接法之前，必须确保电动机已经停止运行，并断开电源。
同时，还应该根据电动机的型号和规格，选择正确的接法，并按照相关的接线图进行连接。
如果不确定如何进行接法的更改，建议咨询专业人士或电机制造商。

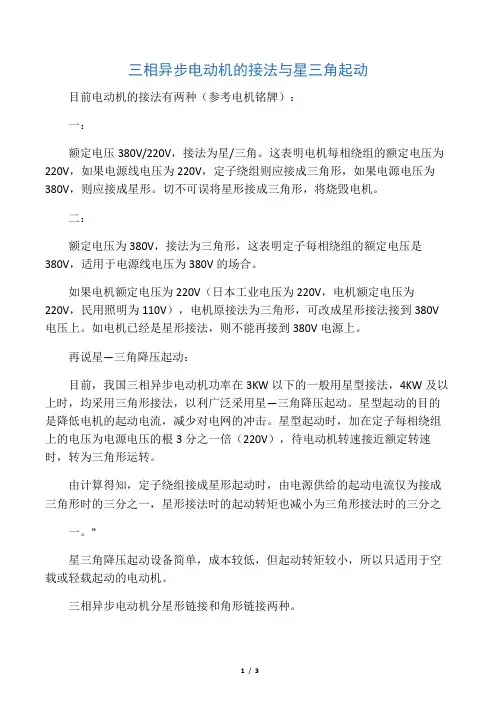

电机星三角接法(三相异步电动机星形接法(Y)和三角形接法(Δ))
三相异步电动机的接法与星三角起动目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
切不可误将星形接成三角形，将烧毁电机。
二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。
如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V 电压上。
如电机已经是星形接法，则不能再接到380V电源上。
再说星—三角降压起动：目前，我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。
星型起动的目的是降低电机的起动电流，减少对电网的冲击。
星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。
由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。
"星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。
三相异步电动机分星形链接和角形链接两种。
星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。
（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和Y和Z连一起，引出A、B、C三根线）三角形连接：把电机三相线圈的每一相的绕组的始端依次相接的连接方式。
（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和B相连，Y 和C相连，Z和A相连，引出的三根线为BX、CY、AZ）电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。
三相异步电机丫接法
三相异步电机丫接法
三相异步电机的接法有两种基本方式：星形接法和三角形接法。
其中，星形接法也被称为Y形接法（因为图形类似字母Y），而三角形接法也被称为Delta形接法（因为图形类似希腊字母Δ）。
1. 星形接法（Y形接法）
星形接法是将三个电动机绕组的一端连接在一起，另一端分别接到三个相间电压的线上：
在星形接法中，电机的每个绕组只承受相电压的1/√3倍，因此需要更多的匝数来达到相同的功率。
此外，由于每个绕组都与其他两个绕组并联，因此电流会通过所有三个绕组，从而降低了对电网的负载。
2. 三角形接法（Delta形接法）
三角形接法是将三个电动机绕组的一端连成一个三角形，另一端分别接到三个相间电压的线上：
在三角形接法中，每个绕组承受相电压的√3倍，因此需要更少的匝数来达到相同的功率。
由于每个绕组都与其他两个绕组串联，因此电流不会通过所有三个绕组，从而增加了对电网的负载。
需要注意的是，在选择三相异步电机的接法时，应根据实际情况进行选择。
一般来说，星形接法适用于低功率和高电压的场合，而三角形接法适用于高功率和低电压的场合。
星型与三角形电机接法
星型与三角形电机接法
星型和三角形是两种常见的电机接法，它们用于改变电动机的运行方式和性能。
首先，让我们来谈谈星型接法。
星型接法也称为Y型接法，它是一种将三相电机的线圈连接在一起的方法。
在星型接法中，每个线圈的一个端子连接在一起形成一个共同的连接点，这个点通常被称为中性点，而另一个端子则连接到电源。
这种接法可以使电机在起动时具有较高的起动转矩，但是在运行时可能会有较高的电流。
而三角形接法，也称为Δ型接法，是另一种常见的电机接法。
在三角形接法中，每个线圈的一个端子连接到另一个线圈的端子，依次连接下去形成一个闭合的回路。
这种接法可以降低起动时的电流，但是在起动时可能会有较低的起动转矩。
从性能角度来看，星型接法适用于需要较高起动转矩的应用，如压缩机和泵等。
而三角形接法适用于需要较低起动电流的应用，如风扇和风机等。
另外，从电气角度来看，星型接法在起动时需要较高的电流，因此需要较大的起动器和电源容量。
而三角形接法则可以减小起动
时的电流冲击，节约电能和延长电机寿命。
总的来说，星型和三角形接法都有各自的优点和适用场景，选择合适的接法取决于具体的应用需求和电机性能要求。
希望这个回答能够帮助你理解星型和三角形电机接法。
三相异步电机的接线方法
三相异步电机的接线方法
三相异步电机的接线方法主要有两种，分别是星型接法和三角形接法。
星型接法，也称为Y型接法，是将三相电源的三相线分别与电动机的三相线连接，同时将电动机的每相中间接线串联起来形成星形的中性线。
中性线可以不接，在三相电压平衡时，其电势为零。
在这种接法中，每一相电压（即线电压）为额定电压的1/根号3倍，而每一相电流为额定电流。
三角形接法，也称为Δ型接法，是将三相电源的任意两相线接到电动机的两个端子上，并将电动机的另一端子中间接线连接起来，形成一个三角形。
在这种接法中，每一相电压（即线电压）与额定电压相等，而每一相电流为额定电流的根号3倍。
选择哪种接线方法需要依据电动机的额定功率和电源的额定电压来决定。
请注意，在接线时务必遵循相应的安全操作规程，并确保电源已关闭。
三相异步电动机星形三角形接法的区别
三相异步电动机星形三角形接法的区别
Y系列电机
星形接法（三相绕组首段或尾端相连，另外三端接电源）
3KW以下的均为星形接法（根据IEC标准）
线电流=相电流线电压=根号3倍的相电压
电流小，电压大，转矩小
三角形接法（三相绕组首尾相连，3个首尾连接处接电源）
3KW以上的均为三角形接法（根据IEC标准）
线电流=根号3倍相电流线电压=相电压
电流变大，电压变小，转矩大
如果将电机铭牌标注为星形接法的电机接成三角形接法，绕组承受的电压和电流都会超过额定值，就会烧毁电机绕组；如果将电机铭
牌标注为三角形接法的电机接成星形接法，电机转矩就会减小，电机没劲或者不能正常运转。
题外：为避免启动电流过大，对电网线路产生冲击，一般传统模式都是用星三角启动，星三角启动属降压启动，是以牺牲功率为代价来换取降低启动电流来实现的。
星形启动：456相连，123三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
电机的星形接法和三角形接法解析！
电机的星形接法和三角形接法解析！来源：网络如有侵权，请联系删除1.基本概念在分析三相交流电路中的负载连接方法及关系时，必然要联系到线值及相值的关系，为理解其概念，首先应掌握有关定义。
1）线电压。
指相线(火线)与相线之间的电压，即L1(U) 、L2(V)与L3(W)两两之间的电压，通常用U线表示。
我国低压供电系统中的线电压为380V，高压供电系统中的线电压为10kV、35kV、110kV等。
2）相电压。
指电源的每相绕组或每相负载两端的电压，通常用U 相表示。
低压供电系统中的相电压为220V，高压10kV供电系统中的相电压为5.8kV。
3）线电流。
指流过相线中的电流，通常用I线表示。
4）相电流。
指流过电源每相绕组或每相负载中的电流，通常用I 相表示。
当三相负载的性质(电阻性、电感性或电容性)和大小都相同，即为三相对称负载或三相平衡负载时：星形连接电源的线电压是负载相电压的√3倍，即：U线=√3U相，即380V=1.732×220V，相位上，线电压超前其对应的相电压30度。
线电流等于相电流，即I线=I相。
任何时刻流经三相的电流矢量和等于零。
三角形连接负载的相电压等于电源的线电压，即U相=U线，电源的线电流等于负载相电流的√3倍，即I线=√3I相，且线电流相位滞后于相电流相位30度。
2.电机的星形和三角形接法电机星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端。
接线方法如下图所示。
从上图可以看出，上下桩依次联结是三角形，上面三根桩接一起是星形，根据前文可知电机三角形接法时线电压等于相电压，线电流等于相电流的约1.73倍；电机星形接法时线电压等于相电压的约1.73倍，线电流等于相电流。
3.说明1）电机三角形接法时因为没有中性点，具体方法是电机的三相绕组的头与尾分别连接，这时只有一种电压等级，线电压等于相电压，线电流等于相电流的约1.73倍2）电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。
三相异步电机的两种接法
三相异步电机的两种接法
三相异步电机有两种常见的接法，分别是星形接法和三角接法。
首先，我们来看星形接法，也称为Y型接法。
在星形接法中，
三相电机的三根线分别连接到一个连接点，形成一个类似星型的连
接方式。
这种接法在电机启动时提供了较高的起动扭矩，适用于需
要较大起动扭矩的场合。
然而，星形接法的缺点是在额定运行时电
流较大，效率相对较低。
另一种常见的接法是三角接法，也称为Δ型接法。
在三角接法中，电机的三根线依次连接起来，形成一个类似三角形的连接方式。
相比星形接法，三角接法在额定运行时具有较低的电流，因此效率
较高。
然而，三角接法的起动扭矩相对较小，适用于负载较轻的场合。
这两种接法各有优缺点，选择何种接法取决于具体的应用场景
和要求。
在实际应用中，需要根据电机的特性和工作条件来选择合
适的接法，以确保电机能够高效稳定地运行。
同时，需要注意的是，接线时要严格按照电机的接线图进行，确保接线正确可靠，以避免
因接线错误导致的故障和安全隐患。
三相异步电动机的接法
三相异步电动机的接法
三相异步电动机有两种常见的接法：星形接法（Y接法）和三角形接法（Δ接法）。
1. 星形接法（Y接法）：
在星形接法中，三个电动机绕组的起始端点分别连接到一起，形成一个共用的节点，称为星点。
而三个绕组的终止端点则分别接到电源的三相线上。
这种接法的特点是电压相对较低，电流较大，适用于电压较低的情况。
2. 三角形接法（Δ接法）：
在三角形接法中，每个电动机绕组的起始端点分别接到相邻绕组的终止端点，形成一个闭合的回路。
这种接法的特点是电压相对较高，电流较小，适用于电压较高的情况。
以上是三相异步电动机的常见接法，通过选择不同的接法可以适应不同的电压和功率需求。
在实际应用中，选择合适的接法可以使电机的工作效率和性能达到最佳状态。
电机三相星形接法和三角形接法电压电流的关系-概述说明以及解释
电机三相星形接法和三角形接法电压电流的关系-概述说明以及解释1.引言1.1 概述概述在电力系统中，电机是其中一种最常见且重要的设备之一。
为了获得电机运行所需的电力，我们需要了解电机工作时的电压和电流关系。
电机的电压和电流关系根据不同的接法可以有不同的表现。
在本文中，我们将重点讨论电机的三相星形接法和三角形接法，并探讨它们之间的电压和电流关系。
三相星形接法和三角形接法是电机最常用的两种接法，它们在电机启动、运行和控制中都发挥着关键作用。
三相星形接法是指将三个电机相线分别连接到一个共同的连接点，形成一个星形网络。
而三相三角形接法是指将电机三个相线相互连接，形成一个闭合的三角形。
这两种接法在电压和电流的传递方式上有所不同。
本文将首先介绍三相星形接法的电压和电流关系，包括其电压的相量关系和电流的大小关系。
随后，我们将探讨三相三角形接法的电压和电流关系，并对两种接法进行对比分析。
通过对比分析，我们将得出结论，以说明在特定的应用场景下，三相星形接法和三角形接法各自的优缺点。
此外，我们还将总结本文的主要内容，并探讨相关研究的局限性并对未来的影响进行展望。
通过本文的阅读，读者将能够全面了解电机的三相星形接法和三角形接法的电压和电流关系，以及它们在电机运行和控制中的应用。
希望本文能为相关领域的研究和实践提供一定的指导和参考价值。
1.2 文章结构文章结构部分的内容可以包括以下信息：文章结构的目的是为读者提供一个清晰的大纲，引导读者对整篇文章的内容和逻辑有一个整体的了解。
文章将分为引言、正文和结论三个主要部分。
在引言部分，我们会对文章的主题进行概述，介绍电机三相星形接法和三角形接法以及它们之间的电压电流关系。
同时，我们会说明本文的结构，为读者提供一个预览，以便更好地理解后续的内容。
正文部分是文章的核心，我们将分为两个子节进行讨论。
首先，我们会详细介绍三相星形接法的电压电流关系，包括简介、电压关系和电流关系三个方面。
然后，我们会针对三相三角形接法进行类似的讨论，介绍其电压电流关系的相关内容。
电机星三角接法（三相异步电动机星形接法（Y）和三角形接法（Δ））
三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。
图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。
连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。
绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。
JO2老系列电机第一相、第二相、第三相的首端分别为D l、D2、D3；尾端分别为D4、D5、 D6。
有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。
要是有第四根标志为N的引出线，这是星接绕组的中性点。
接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。
接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。
功率大的电机，在每相绕组里由两条或两条以上的支路并联。
星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。
当然也可以把三个首端连在一起，由三个尾端去接电源。
但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。
同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。
一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。
无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。
三相异步电动机的接法与星三角起动
三相异步电动机的接法与星三角起动【任务一】基本概念1、降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。
2、Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
当电动机的转速接近额定转速时再换成△接法运行的控制方法。
3、电动机定子绕组Ｙ、△接法如何实现？三相异步电动机的接法：多数电机有六个接线柱，分别是三相电机三个绕组的受端和尾端，分别用U1、V1、W1和表示，电动机运行时需要按电机名牌上的接法接线。
常用的接线方法有星形接法和三角形接法。
星形接法（Ｙ接法）：把电机的首端或末端相连，由剩下的三个接线端接入三相电源的接法称为星形接法。
如把U1/V1/W1相连，由U2、V2、W2接入三相电源。
三个绕组的连接像一颗星星。
如图a三角形接法(△接法)：三相绕组的尾首顺次相连后接三相电源的接法称三角形接法。
如图U1和W2相连、V1和U2相连、W1和V2相连，即第一相的尾接第二相的首，第二相的尾接第三相的首，第三相的尾接第一相的首。
由U1、V1、W1三个接线端接入三相电源。
三个绕组的连接像个三角形。
如图b电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y3流为△接法的13，启动转矩也只有△接法的13。
所以这种降压启动方法，只适用于轻载或空载下启动。
结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。
【任务三】两个接触器控制的Y-△降压启动控制线路该线路由两个接触器、一个热继电器、一个时间继电器和两个按钮组成。
接触器KM做引入电源用，接触器KM2分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y 形降压启动时间和完成Y-△自动切换。
SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，FR作过载保护。
三相异步电动机手动星三角工作原理
三相异步电动机手动星三角工作原理知识目标1.识记星形接法、三角形接法的概念2.掌握星三角降压启动的概念能力目标1.理解由星形接法变为三角形接法为什么是降压启动2.能够分析手动星三角降压启动控制线路的工作原理3.掌握星三角降压启动控制线路特点及适用场合素养目标培养学生严密的逻辑思维和分析能力教学重点1.星三角降压启动的概念2.手动星三角降压启动控制线路的工作原理教学难点手动星三角降压启动控制线路的工作原理教学过程一、知识回顾定子串电阻降压启动控制线路1.原理图2.工作原理二、新授课对于能够实现星形接法和三角形接法的笼型异步电动机来说星-三角降压启动是最常用的一种方法。
那什么是电动机的星形和三角形接法呢？（一）电动机定子绕组的连接方式星形连接（Y）：将电动机定子绕组的三个末端连接在一起，三个首端分别接三相电源的连接方式。
星形接法时每相绕组上的电压为220V，如图1。
图1三角形连接（△）：将电动机三相定子绕组的首末端依次相连，连接点引出三根线分别接到三相电源的连接方式。
三角形接法时每相绕组上的电压为380V，如图2。
图2（二）星-三角降压启动原理电动机启动时先用接触器主触头将电动机绕组接成星形接法，待电动机转速升高后，再用另一个接触器主触头将电动机绕组切换成三角形接法，每相绕组上电压由220V升高至380V，达到了降压启动的目的，从而减小起动电流。
1.电路结构①主电路②控制电路2.工作原理分析整个过程主要分三步，第一步电动机的启动，第二步电动机的运行，第三步电动机的停止。
①Y形降压启动分析电动机的启动，合上闸刀开关QS，接通电源，按下星形启动按钮SB2，SB2的常开触头闭合，电路从W11开始，经过FU2，FR,SB1,到已经闭合的SB2常开触头,KM1线圈，回到V11，形成这样一条回路，这样使得交流接触器线圈KM1，KM3得电，交流接触器KM1的常开辅助触点闭合形成自锁，KM1的主触头闭合，交流接触器KM3的常闭辅助触点断开，KM3的主触头闭合，电动机定子绕组以星形连接启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机星形接法(Y)和三角形接
法(Δ)
三相异步电动机星形接法（Y）和三角形接法（Δ）
3）每根绕组都有两个接头，一为首端，一为尾端。
图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。
连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。
2．三相异步电机的出线盒里有那些标志？它们代表什么意义？
答：电机走子绕组的引出线，都集中引到出线盒内，以便接线。
所以出线盒也叫接线盒．接线盒内设有相互绝缘的接线柱，有的还设有接地螺钉。
（l）绕组引出线标志
Y系列电机第一相、第二相、第三相的首端分别为 U
1、 V
1
、 W
1
；尾端
分别为U
2、V
2
、W
2。
JO
2老系列电机第一相、第二相、第三相的首端分别为D
l
、D
2
、D
3
；尾端分
别为D
4、D
5
、 D
6。
有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列
电机为U、V、W，在老系列电机为D
1、D
2
、D
3。
要是有第四根标志为N的引出
线，这是星接绕组的中性点。
（2）接线螺技标志
与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹（3）接地螺钉的标志
3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？
答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。
功率大的电机，在每相绕组里由两条或两条以上的支路并联。
星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。
当然也可以把三个首端连在一起，由三个尾端去接电源。
但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。
同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。
一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。
无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。
从而绕组温升急剧增高，如不切断电源，时间长了，电机绕组有烧毁的危险。
所以，使用电机时，正确连接绕组是非常重要的。
4．怎样改变三相异步电动机的转向？
答：新制成的电动机，当绕组相序U、V 、W与电源相序A、B、C相同时，通电后，由电机轴伸端看，电机应顺时针方向范转。
如果电机转向与驱动要求方向相反，只要将任意两相电源线换接，旋转磁场的转向就会反过来，电机转向也就改变过来了。
