《三视图与表面展开图》3.2投影(1)
ppt课件
8
一根木杆如图所示，请在图中画出它在太阳光下的 影子（用线段表示）.
太阳光线别根据下列条件（如图，带箭头虚线表示投射线），
画出线段AB在投影面上的投影.
A B
ppt课件
10
问题探究二 （2）
分别根据下列条件（如图，带箭头虚线表示投射线），
画出线段AB在投影面上的投影.
物体影子的长度变化是： pp长t课→件 短→最短→短→长
4
这三幅图是我国北方某地某天上午不同时刻的 同一位置拍摄的.
1
2
3
⑴在三个时刻，同一棵树的影子长度不同，请将它们按
拍摄的先后顺序进行排列，并说明你的理由；
⑵在同一时刻，大树和小树的影子与它们的高度之间有
什么关系？与同伴进行交流ppt课.件
5
日晷是我国古代利用日影测定时刻的仪器,它由“晷面”与 “晷针”组成，当太阳光照在日晷上时，晷针的影子就会投向晷 面，随着时间的推移，晷针的影子在晷面上慢慢移动，聪明的古 人就发明了用晷针的影子来显示时刻．
当三角形纸片与投影面平行， 它们的影子的大小和形状
与原三角形全等.
ppt课件
16
两根旗杆如图，请图中画出形成投影的太阳光线，并画出 此时甲旗杆的投影。
甲
乙
ppt课件
17
学校靠墙边有甲乙两根木杆.请画出乙木杆的在地面上和墙 上的投影的示意图。
乙
甲
ppt课件
18
1、在太阳光下，你有没有观察过一张正方形 纸片，它的影子可能变成 什么形状？
ppt课件
14
（1）固定投影面，改变小棒的摆放位置和方向，它的影子分 别发生了什么变化？
当小棒与太阳光线平行时， 它们的影子形成一个点.
七年级数学人教版上册三视图与展开图课件
丙 黄------黑
3、如图，右边的三个立体图形中那一个的展 开图可能是左图？请在对应的括号内打“√”
上
下
√(
)
(
)
(
)
完成练习册第67页第1课时
第三类，中间二连方，两侧各有二个，只有一种。
第四类，两排各三个，只有一种。
结果: 共有 11 种情况
交流归纳：
有些立体图形
展开
平面图形
有些平面图形
折叠
立体图形
第一关：基础达标
1、下面六个正方形连在一起的图形，经折叠 后能围成正方体的图形有哪几个？(动手试试）
A
B
C
D
E
F
G
2、下列图形哪个不是长方体的表面展开图？
第一部分：从不同方向看立体图形，往 往会得到不同形状的平面图形，在建筑、 工程等设计中，常常要用从不同方向看 到的平面图形来表示立体图形.
从上面看 (俯视图)
从左边看 (左视图)
长方体
从正面看 (正视图)
从左面看
圆柱体
从上面看
zxxk
从正面看
从左面看
四棱锥
从上面看z.x.x.k 从正面看
从上面看组卷网
下图是一个正方体的展开图，标注了字母A
的面是正方体的正面，如果正方体的左面与
x 右面所标注代数式的值相等，求 的值．
－2
3 -4 1
3x-2=-4
A 3x-2
第三关：知识拓展
1、有一正方体木块，它的六个面分别标 上数字1——6，下图是这个正方体木块从不 同面所观察到的数字情况。请问数字1和5对 面的数字各是多少？
从左面看
圆锥
从正面看
考考你
九年级数学下册第3章三视图与表面展开图3.4简单几何体的表面展开图教学课件新版浙教版
b
甲
b b ab a
（3）利用你所选的一种纸样，求出包 装盒的侧面积和表面积（侧面积与两 个底面积的和） .
解:由右图可得,包装盒的侧面积为
S侧= （b a b a)h
2ah 2bh;
S表=S侧+2S底
2ah 2bh 2ab
a b
h
A
B
---- “蜘蛛和苍蝇”问题
在一个长、宽、高 分别为3米，2米，2米的长方体房间 内，一蜘蛛在一面的中间,离天花板0.1米处(A点)，苍蝇 在对面墙的中间,离地面0.1米处(B点),试问:蜘蛛去捉苍蝇 需要爬行的最短距离是多少?
A
B
将立方体沿某些棱剪开后铺平,且六个面连在一起， 这样的图形叫立方体的表面展开图。
P
l h
A
Or B
圆锥的侧面积和全面积
如图:设圆锥的母线长为a,底面半径为r.则 圆锥的侧面积公式为：
S侧
1 2
2r
l
rl
A
P
l 2r
hl OrB
全面积公式为：
S全 S侧 S底
= πrl ＋πr2
例1、根据圆锥的下列条件，求它的侧面积和全面积
（1） r=12cm, l=20cm
（2） h=12cm， r=5cm
4
4
5632 5 6 3 2
1 (1)
1 (2)
4 5632 (3) 1
6
4 56 32
(4) 1
4 5632
1 (5)
4 5 6 32 (6) 1
4 563 (7) 1 2
4 56
(8)
3 12
56 (9)
初中数学精品课件： 三视图与表面展开图
A． 国 C． 中
【答案】 B
图 33-4
B． 的 D． 梦
5．(2019·淄博)下列几何体中，其主视图、左视图和俯视图完
全相同的是
()
A．
B
C．
D．
【答案】 D
题型一 判断物体的三视图
三视图是分别从正面、左面、上面三个方向看同一个物体 所得到的平面图形，判断三视图时应注意尺寸的大小，即三个 视图的特征：主视图体现物体的长和高，左视图体现物体的宽 和高，俯视图体现物体的长和宽．
【典例 2】 (2018·青岛)一个由 16 个完全相同的小立方
体搭成的几何体，其最下面一层摆放了 9 个小立方体，
它的主视图和左视图如图 33-7 所示，则这个几何体的
搭法共有
种．
图 33-7
【解析】 这个几何体的搭法共有 10 种，如解图所示．
【答案】 10
(典例 2 解)
【类题演练 2】 如图 33-8 所示的三视图所对应的几何体是 ( )
图 33-9
A． 25π
B． 24π
C． 20π
D． 15π
【解析】 由主视图可知圆锥的底面直径为 8，
∴底面半径 r＝4.
由左视图可知圆锥的高为 3，
∴母线长 l＝ 32＋42＝5，
∴S 圆锥侧＝πrl＝20π.
【答案】 C
【类题演练 3】 (2019·甘肃)已知某几何体的三视图如图 33-10 所示，其
的小立方体搭成，下列说法正确的是
()
A． 主视图的面积为 4
B． 左视图的面积为 4
C． 俯视图的面积为 3
D． 三种视图的面积都为 4
【答案】 A
图 33-18
4．若一个几何体的三视图如图 33-19 所示，则该几何 ( ) A． 直三棱柱 B． 长方体 C． 圆锥 D． 立方体
201X年秋九年级数学下册第三章三视图与表面展开图3.4简单几何体的表面展开图3课件新版浙教版
简单几何体的表面展开图(3)
第4 页
10．如图所示，现有一圆心角为 90°.半径为 80 cm 的扇形铁片，用它恰好围成一个圆锥形
的量筒，用其他铁片再做一个圆形盖子把量筒底面密封(接缝都忽略不计)． 求：(1)该圆锥盖子的半径为多少 cm? (2)制作这个密封量筒，共用铁片多少 cm2？(结果保留π)
考虑展开图的圆心角是否相等，由于滤纸围成的圆锥形只有最外层侧面紧贴漏斗内壁，
故只考虑该滤纸圆锥最外层的侧面和漏斗内壁圆锥侧面的关系．将圆形滤纸片按图示的
步骤折成四层且每层为14圆，则围成的圆锥形的侧面积＝1－2×41S
1 滤纸圆＝2S
， 滤纸圆
精选ppt
8
简单几何体的表面展开图(3)
第9 页
∴它的侧面展开图是半圆，其圆心角为 180°，如将漏斗内壁构成的圆锥侧面也抽象地 180°
A．60π cm2
B．65π cm2
C．120π cm2
D．130π cm2 （第5题图）
6．若一个圆锥的侧面展开图是半径为 18 cm，圆心角为 240°的扇形，则这个圆锥的底面半
径长是( C )

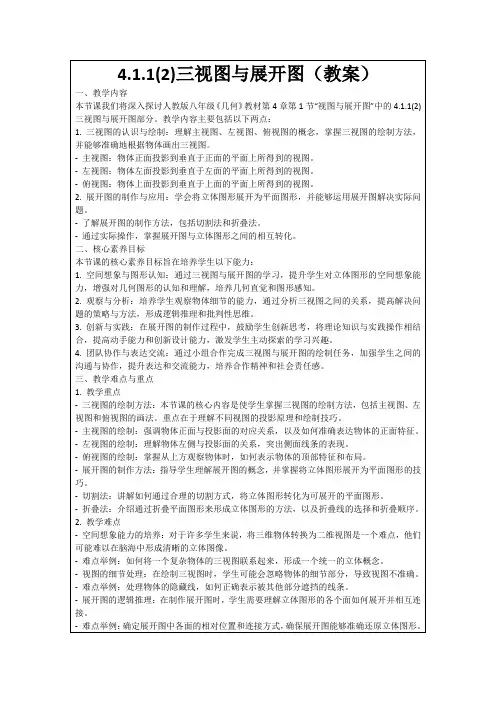

4.1.1(2)三视图与展开图(教案)
3.成果分享：每个小组将选择一名代表来分享他们的讨论成果。这些成果将被记录在黑板上或投影仪上，以便全班都能看到。
（五）总结回顾（用时5分钟）
今天的学习，我们了解了三视图与展开图的基本概念、重要性和应用。同时，我们也通过实践活动和小组讨论加深了对这些视图的理解。我希望大家能够掌握这些知识点，并在日常生活中灵活运用。最后，如果有任何疑问或不明白的地方，请随时向我提问。
3.创新与实践：在展开图的制作过程中，鼓励学生创新思考，将理论知识与实践操作相结合，提高动手能力和创新设计能力，激发学生主动探索的学习兴趣。
4.团队协作与表达交流：通过小组合作完成三视图与展开图的绘制任务，加强学生之间的沟通与协作，提升表达和交流能力，培养合作精神和社会责任感。
三、教学难点与重点
1.教学重点
-难点举例：确定展开图中各面的相对位置和连接方式，确保展开图能够准确还原立体图形。
-创新与实践的结合：学生在实际操作中可能难以将理论知识应用到创新设计中。
-难点举例：如何引导学生在制作展开图时进行创新设计，而不是简单模仿或复制。
四、教学流程
（一）导入新课（用时5分钟）
同学们，今天我们将要学习的是“4.1.1(2)三视图与展开图”这一章节。在开始之前，我想先问大家一个问题：“你们在日常生活中是否遇到过需要从不同角度观察物体的情况？”例如，当我们看到一个复杂的立体积木时，如何仅凭眼睛观察就能知道它的内部结构？这个问题与我们将要学习的内容密切相关。通过这个问题，我希望能够引起大家的兴趣和好奇心，让我们一同探索三视图与展开图的奥秘。
-展开图的制作方法：指导学生理解展开图的概念，并掌握将立体图形展开为平面图形的技巧。
九年级数学下册第3章三视图与表面展开图3.2简单几何体的三视图教学课件新版浙教版
说一说
1、说出圆柱、圆锥、球、直三棱柱的三视图吗？
2、有没有三视图都一样的物体？ 3、画三视图的规则如何？
填一填
1.直三棱柱的三视图分别是 矩形 , 矩形 , 三角形 ； 2.圆锥的三视图分别是 三角形 ,三角形 , 圆形 . 3.圆柱的三视图分别是__矩__形___,__矩__形___,__圆__形___. 4. 三视图都一样的几何体是 球体 , 立方体 .
在主视图、俯视图中都体现形体的长度，且长度在竖 直方向上是对正的，我们称之为长对正。
在主视图、左视图上都体现形体的高度，且高度在水 平方向上是平齐的，我们称之为高平齐。
在左视图、俯视图上都体现形体的宽度，且是同一形 体的宽度，是相等的，我们称之为宽相等。
3.2简单几何体的三视图(2)
温故而知新
主视图 俯视图
左视图 A
主视图 俯视图
左视图 C
主视图 左视图
B 俯视图
主视图 俯视图
左视图 D
例4.一个圆锥如图,底面直径为8 cm,高6 cm, 按1:4比例画 出它的三视图.
主视图
左视图
俯视图
圆柱、圆锥和球的三种视图如下表所示：
几何体
主视图
左视图
俯视图
例2、如图,一个蒙古包上部的圆锥部分和下部的圆柱部分 的高都是2 m,底面直径为3 m,请以1:200的比例画出它的 三视图.
请画它的三视图.
主视图
左视图
3cm
2cm 4cm
主视方面
3cm
3cm
4cm
2cm
2cm 4cm
俯视图
点E KN
GF 矩形OPQR
B
图3-19
长方体和立方体都是直四棱柱。
浙教版初中九年级下册数学精品教学课件 第3章 三视图与表面展开图 3.1 投影
1.中心投影的定义：由同一点出发的投射线所形成的投影叫做中心投影.
2.线段、平面图形的中心投影：
线段
把线段放大了，，.
当所在的平面与投影面平行时，的中心投影把放大了，和是位似图形.
敲黑板中心投影的特征
（1）等高的物体垂直于地面放置时,如图（1）所示,在灯光的照射下,离点光源越近，物体的影子越短,离点光源越远，物体的影子越长.
典例3（教材第63页课内练习第3题改编）如图，在平面直角坐标系中，点是一个光源，木杆两端的坐标分别为，.求木杆在轴上的投影的长.
解：方法一 由，两点的坐标可知，轴，如图，作出的投影，根据中心投影的性质，得.在和中，和这组对应边上的高线之比为，所以.
方法二 由点坐标可以求得直线的解析式为，直线的解析式为，两直线与轴的交点分别为,，则的长度为4.5.
知识点1 投影、投射线、投影面的概念
物体在光线的照射下，在某个平面内形成的影子叫做投影.这时，光线叫做投射线，投影所在的平面叫做投影面.
示例
投影现象
典例1 （原创题）如图，指出下列实例中投影的三个元素：
（1） 在手影戏表演中，物体是______，投射线是__________，投影面是______；
当线段与投射线、投影面均不平行时，线段在投影面上的投影长度与其本身长度不一定相等.
当线段与投影面平行时，线段在投影面上的投影长度与线段长度相等.
平面图形
_
当平面图形所在平面与投射线平行时，平面图形的投影是一条线段.
当平面图形所在平面与投射线、投影面均不平行时，平面图形的投影与其本身不全等.
当平面图形所在平面与投影面平行时，平面图形的投影与其本身全等.
双手
灯光光线
立体图形的三视图和展开图
用剪刀把正方体纸盒按任意方式沿棱 展开，你能得到哪些不同的展开图？
精选课件
25
第一类，中间四连方，两侧各一 个，共六种。
1
2
3
4
5
6
精选课件
26
第二类，中间三连方，两侧各有一、二个，共三种。
精选课件
27
第三类，中间二连方，两侧各有二个，只有一种。
精选课件
28
第四类，两排各三个，只有一种。
结果: 共有 11 种情况
（2）观察下图经过折叠能否围成一个正方体。
精选课件
32
考考你
1、如果“你”在前面，那么谁在后面？
了！
太棒
你们
精选课件
KEY: 棒
33
2、“坚”在下，“就”在后，胜利在哪里？
坚
持就是
胜
利
精选课件
34
下图是一个正方体的展开图，标注了字母 A的面是正方体的正面，如果正方体的左面与
右面所标注代数式的值相等，求 x 的值．
－2
3 -4 1
A 3x-2
精选课件
35
1、学会了从不同方向观察立体图形。
2、 学会了简单几何体（如棱柱，正方体 等）的平面展开图，知道按不同的方式展 开会得到不同的展开图。
3、学会了动手实践，与同学合作。
4、友情提醒：不是所有立体图形都有平面展 开图，比如球体。
精选课件
36
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
8
俯视图
左视图
主视图
精选课件
9Байду номын сангаас
正视图
左精视选课图件
俯视图
九年级数学下册 第三章 三视图与表面展开图 3.1 投影(2)课件
内容(nèiróng)总结
