消防炮技术资料
灭火工程第5章 消防炮灭火系统
扑救室内火灾的灭火用水连续供给时间不应小于 1.0h;扑救室外火灾的灭火用水连续供给时间不应 小于2.0h;甲、乙、丙类液体储罐、液化烃储罐、 石化生产装置和甲、乙、丙类液体、油品码头等冷 却用水连续供给时间应符合国家标准《石油化工企 业设计防火规范》和《装卸油品码头防火设计规范》 等的规定。
5.3消防炮的性能参数
图 5-19 消防水炮的压力-流量曲线图 图 5-20 消防水炮压力-射程曲线图(仰角 30°)
5.4 固定消防炮灭火系统
固定消防炮灭火系统是由固定消防炮和相应配置的 系统组件组成的固定灭火系统。根据喷射介质,固 定消防炮系统可分为水炮系统、泡沫炮系统和干粉 炮系统。
5.4 固定消防炮灭火系统

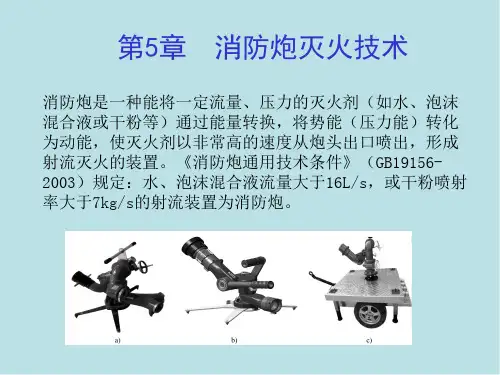

第5章 消防炮灭火技术
消防炮是一种能将一定流量、压力的灭火剂(如水、泡沫 混合液或干粉等)通过能量转换,将势能(压力能)转化 为动能,使灭火剂以非常高的速度从炮头出口喷出,形成 射流灭火的装置。《消防炮通用技术条件》(GB191562003)规定:水、泡沫混合液流量大于16L/s,或干粉喷射 率大于7kg/s的射流装置为消防炮。
5.5 移动消防炮灭火系统
车载消防水炮灭火设备主要由消防车动力系统、控 制系统、消防水炮、水储存和输送系统组成。
1.底盘改制总成; 2.乘员室; 3.驱力及传动装置; 4.器材布置总成; 5.器材固定装置总成; 6.器材箱; 7.容罐装置总成; 8.水泵管路总成; 9.泵房; 10.附加电器; 11.仪表管路
5.2 消防炮的结构
消防炮的结构直接影响消防炮的性能,合理的结构 形式能产生高质量的性能。消防炮主要由炮座、炮 体(包括炮身和炮头)、操作部件和连接附件等组 成。
消防炮通用技术条件
打开消防炮的控制 面板,检查各项功 能是否正常。
调整消防炮的摄像 头,对准火源进行 观察。
开始喷射水流,对 火源进行扑灭。
操作注意事项
在操作过程中,要密切关注消 防炮的工作状态,防止发生意
外。
禁止在易燃易爆等危险品附近 使用消防炮。
在使用过程中,要保持现场通 风良好,防止人员中毒或窒息 。
在使用结束后,要及时关闭消 防炮,切断电源,清理现场。
• 消防炮的主要技术参数包括流量、射程、工作压力、工作温度等,其中 流量是指单位时间内喷射的水量,射程是指消防炮的喷射距离,工作压 力是指消防炮的工作压力,工作温度是指消防炮的工作温度范围。
• 消防炮的通用技术条件包括使用环境、使用要求、维护保养等方面的要 求,以确保消防炮能够安全、可靠、有效地工作。
高压力
可承受高水压,保证射程和打 击力。
快速响应
能够在短时间内启动并瞄准目 标。
灵活操作
旋转、俯仰、伸缩等动作均可 以远程控制或手动操作。
耐用材料
使用耐腐蚀、耐磨损的材料制 造,保证使用寿命。
03
设计要求
射程
01
02
03
最大射程
消防炮的最大射程应满足 消防部门的技术要求和使 用需求。
有效射程
消防炮的有效射程应在其 最大射程范围内,以保证 对火源的有效打击。
最小射角
消防炮的最小射角应满足对地面及 低空火源的打击需求。
最大射角
消防炮的最大射角应满足对高层及 复杂火源的打击需求。
可靠性
结构强度
消防炮的结构强度应满足消防部 门的技术要求和使用需求。
密封性能
消防炮的密封性能应良好,以防 止水泄漏和内部零件损坏。
环境适应性
消防炮说明书

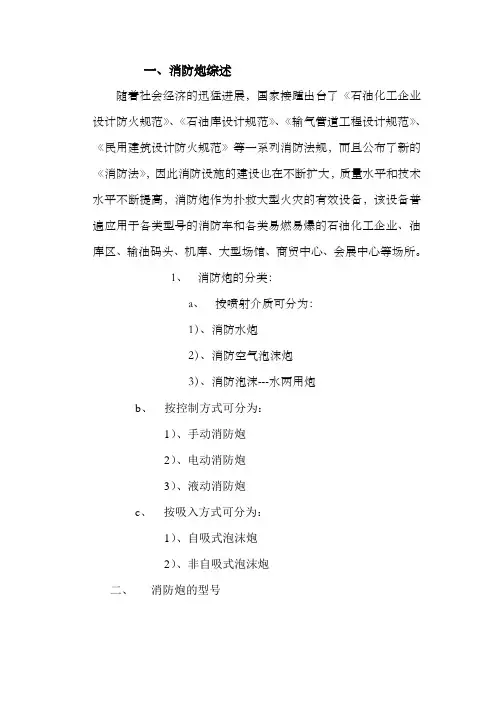

一、消防炮综述随着社会经济的迅猛进展,国家接踵出台了《石油化工企业设计防火规范》、《石油库设计规范》、《输气管道工程设计规范》、《民用建筑设计防火规范》等一系列消防法规,而且公布了新的《消防法》,因此消防设施的建设也在不断扩大,质量水平和技术水平不断提高,消防炮作为扑救大型火灾的有效设备,该设备普遍应用于各类型号的消防车和各类易燃易爆的石油化工企业、油库区、输油码头、机库、大型场馆、商贸中心、会展中心等场所。
1、消防炮的分类:a、按喷射介质可分为:1)、消防水炮2)、消防空气泡沫炮3)、消防泡沫---水两用炮b、按控制方式可分为:1)、手动消防炮2)、电动消防炮3)、液动消防炮c、按吸入方式可分为:1)、自吸式泡沫炮2)、非自吸式泡沫炮二、消防炮的型号消防炮的型号意义说明如下:型号意义举例说明如下:PS50D —手动消防水炮,流量可调为50L/S 、40L/S 、30L/S 、20L/S 。
PSKD50—电动消防水炮、额定流量为50L/S 。
PSKY50—液动消防水炮、额定流量为50L/S 。
PSY40—移动式消防水炮、额定流量为40L/S 。
PPKD48—电动式消防泡沫炮、额定流量为48L/S 。
PLKY32—液动式空气泡沫-水两用消防炮、额定流量为32L/S 。
3、消防炮的组成:消防炮主要有连接底座、支架出水管、回转体、炮头、仰俯机构等组成,水炮炮头为直流—喷雾式;泡沫-水两用炮为泡沫喷管,喷射时,从吸气孔吸入大量的空气,形成空气泡沫混合液喷出。
二、消防炮性能参数消防炮性能参数说明:1、所有消防水炮均为直流---喷雾射流无极调节。
2、表中所列泡沫炮均为喷射6%型普通蛋白泡沫混合液的参数。
注:用户对所列性能参数有特殊要求时,请与制造商联系。
表1 PS系列固定消防炮、PL系列固定式泡沫—水两用炮表2 移动式消防水炮、泡沫—水两用炮的性能参数注:自吸泡沫液时,泡沫射程按表中减少10%表3 PSKD系列、PLKD系列电动消防炮表4 PSKY系列、PLKY系列液动消防炮注:PLKY系类适用于曲臂高喷车。
什么是消防炮?消防炮的工作原理及特点介绍
什么是消防炮?消防炮的工作原理及特点介绍什么是消防炮?民用建筑中使用消防炮,用以弥补传统消防设施的不足,主要用于商贸中心、展览中心、大型博物馆、高大厂房等室内大空间的火灾重点保护场所。
消防炮是远距离扑救火灾的重要消防设备。
消防水炮是喷射水,远距离扑救一般固体物质的消防设备,消防炮沫炮是喷射空气泡沫,远距离扑救甲、乙、丙类液体火灾的消防设备。
炮由底座、进水管、回转体、集水管、射流调节环、手把和锁紧机构等组成炮身可作水平回转和仰俯回转,并可实现定位。
炮使用压力范围广,射程远并可实施直流至90°开花、水雾射流的无极调节。
其重量轻、体积小、功能全、灭火效果好,是炮的最大特点。
消防炮的特点:炮应在使用压力范围内使用。
应经常检查炮的完好性和操作灵活性,发现紧固件松动,应及时修理,使炮一直处于良好的使用状态。
射水操作时,松开锁紧螺钉,调整好炮的喷射方向和角度,然后提高至所使用的压力。
转动射流调节环即可实现水的支流变换为开花,或将开花变换为直流。
每次使用后,应喷射一段时间的清水,然后将炮内水放净。
炮转动部位应经常加润滑剂,以保证转动灵活。
喷射时,炮口前绝对不能站人。
炮不能用以扑灭带电设备,以免触电。
非工作状态下,炮应置水平状态,并用防雨布盖好。
消防炮的性能消防水炮的射程远,水流充足,自动探测报警和自动锁定着火点且探测距离远速度快,比其他消防设备有更好的扑灭初期火灾的速度,可可视化自动定位可以精确找到火灾围着及保护火灾区的贵重财产。
可以远程人工手动控制操作,距离远保护救火人员的生命安全。
有第二次寻找另一个火源的功能,无需复位,缩短灭火时间。
可以控制俯角、仰角及水平角的回转角可以达任何角度的灭火。
同时具有防火、灭火、和监控功能,可以有效的预防和扑灭火灾。
消防炮的原理若火灾发生,人员发现火灾可以直接按下其他报警信号或从现在控制盘上进行灭火。
若是视频消防炮发现火情则会自动激活中心控制器进行自动灭火。
1、按下其他报警信号或手报按钮,火灾信号传输到中心控制器,中心控制器自动激活现场控制箱同时开启声光报警,给其他联动输出信号,视频主机会自动录制火灾现场灭火情况直到灭火结束,然后自动扫描为定位火灾位置,分别进入半自动状态和自动状态,进入半自动状态后,信号传达给中控员确认,如果确认非火灾或假警,则会自动复位,如果确是火灾在处于工作自动状态则延时30秒后开始自动打开阀门并起泵且水流指示器动作,水流指示器信号返回中心控制器并开始喷水灭火,当火势已完全消灭后给出关闭信号,阀门关闭并且水泵停止运行。
中级建构筑物消防员培训-消防炮
I. 介绍消防炮的作用和种类 II. 消防炮的组成结构和原理 III. 消防炮的基本操作和使用规范 IV. 消防炮的安装和维护注意事项 V. 消防炮在中级建构筑物火灾应急中的作用与应用 VI. 消防炮与其他消防设备的配合使用 VII. 消防炮的常见故障及处理办法 VIII. 消防炮的国家标准和相关法规 IX. 消防炮的未来发展趋势 X. 消防炮的安全教育与培训策略
消防炮的未来发展趋势
随着科技的进步,消防炮将继续发展,可能会引入自动化控制和更高效的喷 射技术。
消防炮的安全教育与培训策略
消防炮的安全教育和培训应包括操作技能的培养、安全意识的提高以及事故 处理和急救知识的传授。
2 防冻措施
在寒冷环境中,采取合适 的防冻措施以避免管道和 阀门被冻结。
3 定期检查
定期检查消防炮的工作状 态和设备维护,确保其可 靠性和稳定性。
消防炮在中级建构筑物火灾应急中的作用 与应用
中级建构筑物如商场、酒店等,消防炮可以在火灾发生时迅速扑灭大面积火焰,确保人员安全和财产免受损失。
消防炮与其他消防设备的配合 使用
与消防车辆、喷洒系统等配合使用,可以形成立体灭火系统,提高灭火效果。
消防炮的常见故障及处理办法
堵塞
定期清洗喷头和喷管,确保畅通无阻。
泄漏
检查阀门和连接部分,及时更换损坏的零件。
能量不足
保证消防炮连接的水源充足并提供足够的水压。
其他故障
根据具体情况进行维修和更换。
消防炮的国家标准和相关法规
消防炮的制造和使用需要符合国家标准和相关法规,确保其质量和安全性。
消防炮的ห้องสมุดไป่ตู้用和种类
灭火
消防炮通过高压水流能够有效灭 火,扑灭大面积火焰。
消防炮通用技术条件
消防炮通用技术条件前言本 5章,第6章中的6.3、6.4、6.5为强制性,其余为推荐性。
由于消防炮没有国际标准,根据国内目前消防炮生产、使用情况及现有的技术水平,同时考虑到消防炮的发展趋势,参照了德国DIN 14366—1984第二部分《底座发射式泡沫喷枪、前苏联ГOCT 9029—72《组合炮技术条件》;美国NFPA 412—1993《机场救援和泡沫灭火装置》等有关的国外标准编制了本本标准由中华人民共和国公安部提出本标准由全国消防标准化技术委员本标准起草单位:公安部上海消防研究所本标准主要起草人:史兴堂、蒋旭东、李厚林、王永福、薛林本标准委托公安部上海消防研究所负责解1 范围2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓是否可使用这些文件的最新版本GB/T 1173 铸造铝合金GB/T 1176 铸造铜合金技术条件(GB/T 1176-1987,neq ISO 1338:1977)GB/T 1348 球墨铸铁件GB 7956-1998 消防车消防性能要求和试验方GB/T 9439 灰铸3 术语和定义下列术语和定义适用于本3.1 消防炮 fire monitor水、泡沫混合液流量大于 16L/s,或干粉喷射率大于 7kg/s,以射流形式喷射灭火剂的装置。
3.2 固定式消防炮 fixed fire monitor安装在固定支座上的消防炮,包括固定安装在消防车上的消防炮3.3 移动式消防炮 mobile or portable fire monitor安装在可移动支座上的消防炮,包括固定安装在拖车上的消防炮。
4 分类与命名4.1 分类4.1.1 按喷射介质可分为:a)消防水炮(以下简称水炮);b)消防空气泡沫炮(以下简称泡沫炮);c)消防干粉炮(以下简称干粉炮)。
4.1.2 按控制方式可分为:a)手动消防炮;b)电控消防炮;c)液控消防炮。
《远控消防炮系统通用技术条件》
《远控消防炮系统通用技术条件》
(实用版)
目录
1.远控消防炮系统概述
2.远控消防炮系统的技术要求
3.远控消防炮系统的性能指标
4.远控消防炮系统的测试方法
5.远控消防炮系统的维护与保养
正文
一、远控消防炮系统概述
远控消防炮系统是一种先进的消防设备,它具有远程控制、自动化程度高、灭火效果好等特点。
该系统主要由消防炮、控制器、监控系统等组成,能够实现火灾现场的快速、准确灭火。
二、远控消防炮系统的技术要求
1.结构设计:消防炮的结构设计应满足使用场景的需求,具有良好的稳定性和可靠性。
2.材料选择:消防炮的材料应具有耐腐蚀、耐磨损、耐高温等特点,以保证其在恶劣环境下的可靠性。
3.控制系统:消防炮的控制系统应具有远程控制、自动控制等功能,能够实现炮口的精确定位和快速响应。
三、远控消防炮系统的性能指标
1.射程:消防炮的射程应满足火灾现场的灭火需求,通常应大于 50 米。
2.喷射流量:消防炮的喷射流量应根据火灾现场的火势大小进行调整,
通常应大于 10L/s。
3.喷射角度:消防炮的喷射角度应满足火灾现场的灭火需求,通常应大于 90 度。
四、远控消防炮系统的测试方法
1.静态测试:检查消防炮的结构、材料、控制系统等是否满足技术要求。
2.动态测试:模拟火灾现场,检查消防炮的射程、喷射流量、喷射角度等性能指标是否满足要求。
五、远控消防炮系统的维护与保养
1.定期检查:对消防炮的结构、材料、控制系统等进行定期检查,发现问题及时处理。
2.清洁保养:定期对消防炮进行清洁保养,保证其正常使用。
消防炮技术资料
金枪鱼系列消防炮简介◣消防炮分类及特点金枪鱼系列消防炮满足GB19156-2003《消防炮通用技术条件》和GB19157-2003《远程消防炮系统通用技术条件》要求。
根据保护对象不同,选用不同的灭火介质。
金枪鱼系列消防炮主要有消防水炮(简称水炮)和消防泡沫/水两用炮(简称两用炮)两种类型。
客户可根据自己的需要选择采用固定式或移动式。
在操作方式上,可选用手柄、手轮和电动三种。
金枪鱼系列消防炮主要由消防炮主体、喷管、操作部件和入口部件等几部分组成。
相同的消防炮主体可对应不同的喷管部件,实现水炮和两用炮之间的互消防炮结构示意图◣消防炮型号说明本公司消防炮按照GB 19156-2003《消防炮通用技术条件》的标记进行命名,具体说明如下:标记举例:PS32B:表示额定流量为32L/s的固定式手柄消防水炮。
PS32L:表示额定流量为32L/s的固定式手轮消防水炮。
PL32B:表示额定流量为32L/s的固定式手柄消防泡沫/水两用炮。
PL32L:表示额定流量为32L/s的固定式手轮消防泡沫/水两用炮。
PSY32B:表示额定流量为32L/s的移动式手柄消防水炮。
PLY32B:表示额定流量为32L/s的移动式手柄消防泡沫/水两用炮。
PSKD32:表示额定流量为32L/s的电动式消防水炮。
PLKD32:表示额定流量为32L/s的电动式消防泡沫/水两用炮。
PSY120C:表示额定流量为120L/s的移动式拖车消防水炮。
PLY120C:表示额定流量为120L/s的移动式拖车消防泡沫/水两用炮。
◣消防炮选型方法1.根据被保护对象确定选用消防炮类型:水炮、两用炮。
2.根据被保护对象及有关规范计算出灭火剂(水、泡沫)所需的流量。
3.根据流量确定消防炮的型号(参考表1,表2)。
4.型号一旦确定,即可根据已计算的流量和炮入口处的工作压力,通过查表(见表3,表4,表5)得出所选型号消防炮的最大水平射程。
5.根据所选消防炮的射程(保护半径)确定被保护区域所需消防炮的数量。
消防炮的使用与维护中级
消防炮安装
(1)在专业人员指导下进行安装调试,不可擅自安装、更换零部件。 (2)搬运及安装过程中,应轻搬轻放,避免碰撞损害。 (3)安装的基础应能承受因喷射反作用力、风灾等不稳定因素对消防炮基础设施的载荷。 (4)消防炮应设置在被保护场所常年主导风向的上风方向。 (5)消防炮安装前必须对管路进行冲洗,以防杂物进入消防炮堵塞喷头。 (6)安装后炮口应朝向保护对象,任何时候都不可朝向操作人员所在位置。 (7)电控、液控消防炮控制柜应安装在室内,且宜设置在能直接观察各座炮塔的位置。 必要时,消防控制室应设置监视器等辅助观察设备。 (8)消防控制室应有良好的防火、防尘、防水等措施,系统控制装置的布置应便于操作和维护。
消防炮应保持清洁,使用后应倾斜炮管倒出腔内余液,外部用清水冲洗干净并擦尽水渍。两用炮喷射泡沫后,必须用清水冲洗内部,然后放出积水。
消防炮应定期进行维护保养,首次使用后和每六个月对消防炮的所有紧固件进行一次检查。每三个月对电动消防炮控制柜进行操作试验,以确保电机运作正常、稳定。
蜗轮蜗杆合啮合处和其他转动处应以半年为期限涂注润滑油脂,保证转动灵活。
各部件应保持完好,如发现紧固件松动和其他配件损坏,应及时修复。
不用时,要用防雨布罩盖好。移动炮宜储存在常温、干燥、无腐蚀场所。
发现消防炮喷射压力过高或射程较近时,应检查喷嘴处是否有堵塞物,如有堵塞应及时清除。
消防炮维护保养1
01
02
03
04
05
06
消防炮维护保养2
结 语
单击此处添加副标题
消防标记1
标记举例:
PS20L:喷射介质为水,额定流量为20L/S的固定手轮式水炮。
PL24B:喷射介质为泡沫混合液或水,额定流量为24L/S的固定手柄式泡沫/水两用炮。
《远控消防炮系统通用技术条件》
《远控消防炮系统通用技术条件》远控消防炮系统是一种重要的消防设备,其在火灾扑救、危化品事故处置等领域具有广泛的应用。
为确保远控消防炮系统的性能和质量,我国制定了《远控消防炮系统通用技术条件》标准,对远控消防炮系统的设计、制造、试验、检验、包装、运输、贮存、使用和维护等方面进行了详细的规定。
一、远控消防炮系统概述远控消防炮系统主要由炮体、控制器、电源、传输线路等组成。
系统具备远程控制、自动定位、喷射方向调节等功能,能够实现火灾的快速扑救和危化品事故的应急处置。
二、远控消防炮系统技术要求1.炮体:炮体应具有足够的强度和稳定性,能承受使用过程中的各种力和环境影响。
2.控制器:控制器应具备操作简便、功能齐全、性能稳定等特点,确保远控消防炮系统的正常运行。
3.电源:电源应具备足够的容量和稳定性,保证远控消防炮系统在不同环境下都能正常工作。
4.传输线路:传输线路应具有抗干扰能力强、传输速率高等特点,确保火灾现场信息的实时传输。
三、远控消防炮系统试验方法1.型式试验:对远控消防炮系统进行全面检查,确保各项性能指标满足设计要求。
2.出厂试验:对远控消防炮系统进行检验,确保产品合格。
3.验收试验:对施工现场安装的远控消防炮系统进行试验,确保系统符合工程需求。
四、远控消防炮系统检验规则1.检验机构:具备相应资质的检验机构负责对远控消防炮系统进行检验。
2.检验周期:每年对远控消防炮系统进行一次全面检验。
3.检验内容:包括远控消防炮系统的结构、性能、工作状态等方面。
五、远控消防炮系统包装、运输和贮存1.包装:符合相关运输安全要求,保证产品在运输过程中不受损坏。
2.运输:采取措施防止远控消防炮系统在运输过程中受到损坏,确保产品完整性。
3.贮存:贮存环境应干燥、通风、防潮,确保远控消防炮系统不受损坏。
六、远控消防炮系统使用和维护1.使用:操作人员应熟悉远控消防炮系统的性能、操作方法和安全注意事项,确保系统正常工作。
2.维护:定期对远控消防炮系统进行检查、保养,确保系统长期稳定运行。
消防水炮及栓炮一体技术规格书
消防水炮
1,产品技术参数
名称:固定式消防水炮(材质分低温钢或不锈钢)
工作温度:﹣45-110℃
型号:PS30
结构:炮身。
脂润滑油杯,水平锁紧装置。
俯仰锁紧装置水炮炮头流量:30L/s 额定压力0.8MPa
射程:≥55米(顺风或者无风,仰角30°)
进口法兰:DN100
水平回转角:360°俯仰角度:±70°
2.我公司产品优于其它同类产品阐述
①炮身采用低温不锈钢材质,炮头采用铝合金材质,坚固耐用,使用寿命可达15年以上。
②密封性能可靠。
该产品采用逆向密封结构,密封方向都与进水压力方向相同,不会出现漏水情况,管路压力越大,密封性能越可靠,长期使用不会漏水。
③良好的油脂润滑防止长期不用锈蚀卡死
④配备压力表,直观显示产品工作压力状态。
消防炮介绍
CFPA
中国消防协会 China Fire Protection Association
3、消防炮结构特征
消防水炮主要由:炮主体、 喷管、操 作部件和入口部件等组成。相同的水炮 主体对应不同的喷管部件,可实现不同 的水流。配备不同的操作部件,可实现 手柄式、手轮式和电动式的互换。
CFPA
中国消防协会 China Fire Protection Association
95
100
额定工作压力(MPa)
1.0
1.2
1.4
俯仰角 (°)
水平转角(°) 发泡倍数 (20℃)
25%析液时间 (20℃)(min)
连接型式
±70 360 ≥6
≥2.5 法兰连接
CFPA
中国消防协会 China Fire Protection Association
PSY、PLY系列移动式消防炮
PSKD、PLKD系列电动式消防炮
改变水炮或两用炮为电控操作方式,则成为电动 炮。电动炮控制电机有:DC24V、AC220V或AC380V防爆 和非防爆型,防爆和非防爆型的控制柜或遥控器。
通过控制装置进行远距离有线或无线遥控,来操 作消防炮的水平回转和俯仰转动。用柱/雾状喷管时, 能电动调节直流和雾状喷射方式。可安装在消防车、消 防艇,大型库房、娱乐场所、电影院、展馆等大型空间 建筑场所。易燃、易爆油罐区、油库、码头、石油化工 装置、机场,环境比较恶劣的工作场所,如:粉尘、腐 蚀气体、高、低温等场所。
定手柄式泡沫/水两用炮。 PLY32Z:喷射介质为泡沫 混合液或水,额定流量为32L/s的移动、自吸式泡沫/ 水两用炮。 PSKD40:喷射介质为水,额定流量为40L/s的电控式水炮。
CFPA
固定式消防炮技术规格书
固定式消防炮技术规格书1.总体要求* 投标方应提供经营许可证、法人资格证书、法人授权委托书等。
* 投标方所供的消防设备必须经过国家消防检验,提供有效期内的型式检验报告、CCC中国国家强制性产品认证证书。
* 投标人必须为所投产品的制造商或所投产品的国内代理商或制造商针对本项目直接授权的供应商,非制造商必须具有独家代理或经销资格或具有由生产厂家针对此项目直接授权的授权证明文件(正本)。
*提供2013年以来同类产品在中油公司的销售业绩,提供用户数量、产品型号、用户单位、联系人、联系电话等。
#投标方应对所投产品的招标技术规格、要求、内容逐一应答。
投标技术文件内容应完整、表述应清晰准确。
#技术规格书中“#”号项的技术要求,投标方在满足该项技术基本要求的基础上,应对该项内容的性能特点、选用的材料及其产地等相关内容进行详细说明,并提供相应的实物图片。
2. 主要技术要求投标方所投产品包括:固定式消防炮及其附件和自泄式消防炮座,所投产品必须符合国家标准GB 19156-2003、GB50338-2003、Q/RHGB-01-2009的相关技术要求。
型号:PS40W固定式消防炮、(1.2m)自泄式消防炮座相关附件2.2.1固定式消防炮2.2.2自泄式消防炮座技术参数2.3.1固定式消防炮技术参数2.3.2自泄式消防炮座技术参数相关资料供应商需提供以下相关资料:产品使用说明书、产品质量保修卡、维护保养手册、产品合格证、装箱清单、产品结构图、备品备件明细等相关图表。
3.售后服务供应商需在应标中提供完善的售后服务方案。
供方负责为需方所提供的产品进行售后服务。
出现产品质量或索赔等问题,由供方负全责。
质保期外维修服务只收取材料费,免收其他费用。
供方按优惠价格向需方提供用于维修、保养用途的零配件,供货价格不高于当时的出厂价,并保证供货期不少于10年。
产品发生故障或技术问题,供方接到通知后,在接到用户通知后8小时内做出答复,应在 24 小时内做出实质性反应。
消防炮通用技术条件
消防炮通用技术条件一、范围本标准规定了消防炮的通用技术条件、试验方法、标志、包装、运输和贮存。
本标准适用于固定式和移动式消防炮,供消防部门或其他单位用于灭火、扑救、冷却等应急救援工作。
二、引用标准下列标准适用于本标准的解释和应用。
若本标准中注明的引用文件日期版本之后的修订版或修改文件被发布,它们任何一个都取代此标准,若不注明版本,则应该使用本标准的最新版本。
GB/T 191-2008 包装、贮存和运输标志及其使用方法GB/T 2828.1-2012 采样程序第1部分:按比例抽样计划的程序GB/T 2829-2002 抽样程序和表明样品数目的表GB/T 2869-2006 熔融物质的运输和储存条件GB/T 3923.1-2013 纺织品试验规程第1部分:织物的物理试验GB/T 4857.2-2005 包装物缺陷检查规程包装物及相关设备GB/T 5009.74-2003 食品中卤代烃检验GB/T 6949-2018 消防用品的标志GB/T 8165-2018 消防用绳、索的通用技术条件GB/T 8368-2008 固体分离防污染手段的技术条件及试验方法三、术语和定义以下术语和定义适用于本标准:3.1 消防炮将水或泡沫等救援介质通过管道、阀门、喷嘴等设备喷出,用于扑救火灾、冷却等的装置。
3.2 固定式消防炮安装固定在建筑物、设施等位置,形成固定式覆盖区域的消防炮。
3.3 移动式消防炮不固定安装在场地,可移动式覆盖面积的消防炮。
3.4 喷射流高速流体在离开喷嘴后形成的强大动量,用于救援。
3.5 扬射流水流中撒出的水滴形成一束,通过改变喷射角度和流量实现消防目标的选择性流。
3.6 水幕流用于形成防火墙、屏障、阻挡物等,提高扑救效果的水雾流。
3.7 投射距离消防炮使用时,喷射流的最大射程。
3.8 长射距消防炮使用时,喷射流的最远距离。
3.9 横摆范围消防炮喷口的水平旋转角度范围。
3.10 仰升范围消防炮喷口的仰角旋转角度范围。
1 1消防枪炮的技战术性能上解析
QZ19 水枪,额定压力为 60×104Pa ,确定其额 定压力时的流量。
已知 d = 19mm ,P = 60×104 Pa ql = 0.00348 d 2 P = 0.00348×192× 60 = 9.73 (L/s)
QZ19 水枪,工作压力为 27×104Pa ,确定其流 量。
已知 d = 19mm ,P = 27×104 Pa ql = 0.00348 d 2 P = 0.00348×192× 27 = 6.5 (L/s)
喷雾水枪控制面积的计算公式 (1-1-8) A枪 = L枪D枪 D枪
L枪
喷雾水枪控制周长的计算公式 (1-1-9)
L枪 = πSNθ + D枪 180
L枪 —— 喷雾水枪的控制周长,单位为 m SN —— 喷雾水枪的射程,单位为 m θ —— 喷雾水枪的水平摆角,单位为 ° D枪 —— 喷雾水枪的喷雾宽度,单位为 m
水
水枪、水炮
泡沫
泡沫枪、泡沫炮
干粉
干粉枪、干粉炮
一、水枪、水炮的技术战术性能参数
直流水枪、喷雾水枪、多用水枪
1、直流水枪的技术战术性能
直流水枪喷射的水流 为柱状,称为密集射 流。
这种射流的特点是射 程远,流量大,冲击 力强,通常用于扑救 一般固体物质火灾。
直流水枪的技术性能参数
项目 进水口径
型
号
直流水枪的控制面积为 54m2,控制纵深 5m, 计算其控制周长。
已知 A枪 = 54m2,hs = 5m L枪 = A枪 / hs = 54 / 5 = 10.8 (m)
l ? ?? S k
180
l ? ?? (Sk ? hs )
180
直流水枪控制高度的计算公式 (1-1-5)
消防炮通用技术条件3篇
消防炮通用技术条件对于消防炮,其作为一种可以在紧急情况下进行快速救援的工具,在消防救援中起着不可替代的作用。
因此,为了确保消防炮的安全性和实用性,国家制定了严格的消防炮通用技术条件。
下面,我们将详细介绍消防炮通用技术条件的相关内容。
一、消防炮通用技术条件的定义消防炮通用技术条件是指用于满足紧急情况下喷水或喷雾灭火和其他救援或工程用途的消防炮的技术规格和技术要求,其主要目的是保证消防炮的可靠性和安全性,确保其能够具有可持续性、高效性、环保性等特点。
二、消防炮通用技术条件的适用范围消防炮通用技术条件适用于下列消防炮:1、固定式消防炮;2、可移动式消防炮;3、车载消防炮;4、船用消防炮;5、其他类型消防炮。
三、消防炮通用技术条件的基本要求消防炮通用技术条件主要包括以下基本要求:1、性能要求消防炮的性能要求是指消防炮在正常工作状态下应满足的各项要求,包括流量、喷射距离、喷射高度、喷射角度等指标。
2、结构要求消防炮的结构要求是指消防炮各部件的材质、形状、尺寸、加工工艺及相互之间的配合关系等要求。
3、安全要求消防炮的安全要求是指消防炮在使用过程中必须保证的安全性能,包括在爆炸、起火、冒烟等情况下的自动报警功能、防锈功能、绝缘功能等。
4、环保要求消防炮的环保要求是指消防炮在使用过程中不应对环境产生污染,对环境和人体健康应该没有影响。
四、消防炮通用技术条件的检测方法消防炮通用技术条件的检测方法主要包括以下内容:1、流量检测流量检测是指在消防炮正常工作状态下,用相应的测试仪器对消防炮的流量进行检测,并根据国家相关标准进行测量和验证。
2、喷射距离检测喷射距离检测是指在消防炮正常工作状态下,用相应的测试仪器对消防炮的喷射距离进行检测,并根据国家相关标准进行测量和验证。
3、喷射角度检测喷射角度检测是指在消防炮正常工作状态下,用相应的测试仪器对消防炮的喷射角度进行检测,并根据国家相关标准进行测量和验证。
4、外观检测外观检测是指对消防炮各部件的材质、形状、尺寸等外观特征进行检测,以保证消防炮的结构安全性。
《远控消防炮系统通用技术条件》
《远控消防炮系统通用技术条件》随着科技的不断发展,远控消防炮系统作为一种重要的消防设备,逐渐得到了广泛应用。
为了确保远控消防炮系统的正常运行和性能,制定了《远控消防炮系统通用技术条件》。
本文将对该技术条件进行详细介绍。
一、引言远控消防炮系统是一种能够远程控制消防炮的系统,可以保证在火灾等紧急情况下,人员不需要直接接触火源,通过遥控设备来操作消防炮,大大提高了消防工作的安全性和效率。
二、适用范围本技术条件适用于各类建筑物、堆场、码头等需要远程控制消防炮的场所。
该系统主要由控制中心、消防炮、通信设备等组成。
三、技术要求1. 控制中心应具备实时监控和远程控制功能,能够及时接收和处理报警信息,并能够迅速调整消防炮的角度和喷水量。
2. 消防炮的喷水范围应能够覆盖所需保护区域,并具备自动旋转和调整喷水角度的功能。
3. 通信设备应具备稳定可靠的传输性能,能够实现控制中心与消防炮之间的远程通信。
4. 远控消防炮系统应具备自动报警功能,能够及时发出警报并传输报警信息。
5. 系统应具备远程监控和录像功能,能够记录消防炮的工作状态和操作过程。
6. 系统应具备自动巡航功能,能够定时巡航并对保护区域进行全方位监控。
7. 系统应具备自动检测功能,能够监测消防炮和通信设备的工作状态,并及时报警。
8. 系统应具备自动灭火功能,能够根据火灾情况自动开启消防炮进行灭火。
9. 系统应具备远程升级和维护功能,能够及时更新软件和进行系统维护。
四、质量要求1. 控制中心和通信设备应具备防水、防尘、抗干扰等性能,能够适应各种复杂环境。
2. 消防炮应具备稳定可靠的机械结构和抗风性能,能够在恶劣天气条件下正常工作。
3. 控制中心和通信设备应具备防雷击和防静电能力,确保系统的稳定运行。
4. 系统应具备自动诊断和故障报警功能,能够及时发现和排除故障。
五、验收标准1. 系统应符合相关国家标准和规定,经过严格测试和检验,达到设计要求。
2. 系统的可靠性和稳定性应经过长时间运行验证,确保在紧急情况下能够正常工作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
金枪鱼系列消防炮简介
◣消防炮分类及特点
金枪鱼系列消防炮满足GB19156-2003《消防炮通用技术条件》和GB19157-2003《远程消防炮系统通用技术条件》要求。
根据保护对象不同,选用不同的灭火介质。
金枪鱼系列消防炮主要有消防水炮(简称水炮)和消防泡沫/水两用炮(简称两用炮)两种类型。
客户可根据自己的需要选择采用固定式或移动式。
在操作方式上,可选用手柄、手轮和电动三种。
金枪鱼系列消防炮主要由消防炮主体、喷管、操作部件和入口部件等几部分组成。
相同的消防炮主体可对应不同的喷管部件,实现水炮和两用炮之间的互
消防炮结构示意图
◣消防炮型号说明
本公司消防炮按照GB 19156-2003《消防炮通用技术条件》的标记进行命名,具体说明如下:
标记举例:
PS32B:表示额定流量为32L/s的固定式手柄消防水炮。
PS32L:表示额定流量为32L/s的固定式手轮消防水炮。
PL32B:表示额定流量为32L/s的固定式手柄消防泡沫/水两用炮。
PL32L:表示额定流量为32L/s的固定式手轮消防泡沫/水两用炮。
PSY32B:表示额定流量为32L/s的移动式手柄消防水炮。
PLY32B:表示额定流量为32L/s的移动式手柄消防泡沫/水两用炮。
PSKD32:表示额定流量为32L/s的电动式消防水炮。
PLKD32:表示额定流量为32L/s的电动式消防泡沫/水两用炮。
PSY120C:表示额定流量为120L/s的移动式拖车消防水炮。
PLY120C:表示额定流量为120L/s的移动式拖车消防泡沫/水两用炮。
◣消防炮选型方法
1.根据被保护对象确定选用消防炮类型:水炮、两用炮。
2.根据被保护对象及有关规范计算出灭火剂(水、泡沫)所需的流量。
3.根据流量确定消防炮的型号(参考表1,表2)。
4.型号一旦确定,即可根据已计算的流量和炮入口处的工作压力,通过查表(见
表3,表4,表5)得出所选型号消防炮的最大水平射程。
5.根据所选消防炮的射程(保护半径)确定被保护区域所需消防炮的数量。
6.根据现场环境、防爆要求及国家相应消防规范确定消防炮的控制方式:手动
或电动。
例如:需要流量为60L/s,使用的灭火剂为泡沫混合液,可选用额定流量为64L/s 的PL型两用消防炮;在确定了基本型号后,再根据现场使用要求选择PL64型消防炮的具体操作形式。
例如:PL64B固定式手柄消防泡沫/水两用炮、PLKD64电动式消防泡沫/水两用炮或PL Y64移动式消防泡沫/水两用炮。
◣订货要求
客户在订购本资料所给出的消防炮时,请注明以下内容,我们将根据要求为您提供符合性能要求的产品;或您在提供消防炮的工作压力、额定流量和相关用途等信息的情况下,我们将为您选择并提供符合要求的消防炮。
1.消防炮名称及型号
2.选用喷管类型
3.进口法兰规格(见表6,表7,表8,表9)
4.消防炮材质(见表6,表7,表8,表9)
例1.当需要额定流量为40L/s,额定压力为1.0MPa,材质为碳钢,配置空气泡沫喷管,且选用常规进口法兰的手柄操作的固定式消防两用炮时,合同应注明以下内容:
名称:固定式手柄消防两用炮
型号:PL40B
喷管类型:空气泡沫喷管
进口法兰:DN80
材质:碳钢
例2. 当需要额定流量为60L/s,额定压力为1.2MPa,材质为铝合金铸造,配置柱/雾状可调喷管,且选用常规进口法兰的电动操作的电动式消防水炮时,合同应注明以下内容:
名称:电动式消防水炮
型号:PSKD60
喷管类型:柱/雾状可调喷管
进口法兰:DN100
材质:铸造铝合金
有防爆要求的还应注明防爆等级,根据消防炮的台数,可配置相应的消防炮控制柜。
例3. 当所需的消防炮各种参数与本手册中给定的相关参数不能一致时,合同中应注明相应参数、炮的型式、所配喷管类型、炮的材质及进口法兰等。
当然,遇到这种情况,最好与我公司技术部门进行相关确认。
如当需要额定流量为45L/s,额定压力为1.2MPa,炮的材质为铝合金铸造,配置柱状水喷管,法兰为DN80的手轮操作的固定式消防水炮时,合同中应注明以下内容:
名称:固定式手轮消防水炮
型号:PS45L
额定压力:1.2MPa
喷管类型:柱状水喷管
进口法兰:DN80
材质:铸造铝合金
表1
表2
◣消防炮性能曲线图
消防炮在不同压力下的流量可按下式计算:
Q= K 10P 式中:Q-水或泡沫混合液流量L/s
K-流量系数
P-工作压力 MPa
消防水炮流量系数表
消防两用炮流量系数表
PS型固定式消防水炮
功能介绍
●品种多,选型范围广。
●有手柄式和手轮式两种控制方式可供选择,可作水平和垂直方向大角度回转,
通过锁销,能实现定位锁紧。
●选用柱状/雾状喷管时,喷射方式能做直流和雾状调节。
●转动装置采用国际先进技术,运行可靠,转动灵活,外表简洁,美观大方。
●最大工作压力1.6MPa。
●可安装于各种消防车、消防艇、船、固定炮塔等,用于扑救油灌区、油库石
油化工装置、码头、机场、大型空间建筑等场所火灾。
表6
表7
电动消防炮控制柜
通过操作控制柜上的手柄使消防水泡实现垂直和水平运动,炮头水柱的喷射
消防炮控制柜电原理图(3张)。
