刀具设计说明书
拉刀设计计算说明书
拉刀设计计算说明书[原始条件]工件直径为：Φ45H7（0025.0+），长度为：45～60mm ，材料为45#钢，调质处理后硬度为HB220～250，抗拉强度为：0.75GPa ，工件如下图所示。
使用机床为L6140拉床。
试设计圆孔拉刀。
设计步骤如下：（1）拉刀材料：W18Cr4V.（2）拉削方式：综合式（3）几何参数：按文献【1】表4.2，加工材料45#钢，硬度为HB220～250，抗拉强度GPa b 75.0=σ，故取前角 15=o γ，精切齿与校准齿前刀面倒棱， 5,1~5.011==o mm b γγ。
按文献【1】表4.3，取粗切齿后角 3o =α，倒棱宽mm b 2.01≤α，精切齿后角 2=o α，mm b 3.01=α，校准齿 1=o α，mm b 6.01=α。
（4）校准齿直径（以角标x 表示校准齿的参数）δ+=max 0m x d d 式中 δ—收缩量，取mm 01.0=δ，则mm d d m x 035.3001.0025.30max 0=+=+=δ。
（5）拉削余量：文献【1】表4.1计算。
当预制孔采用钻削加工时，A 的初值为mm l d A m 78.0401.030005.01.0005.0=⨯+⨯=+= 采用Ø29的钻头，最小孔径mm d w 29min =，拉削余量为mm d d A w x 035.129035.30min 0=-=-=(6)齿升量：按表4.4，取粗切齿的齿升量为mm a f 03.0=（综合轮切式圆孔拉刀）。
(7)容屑槽：①计算齿距。
按表4.8，粗切齿与过渡齿齿距为mm p 930)6.1~3.1(≈=取精切齿与校准齿齿距（用角标j 表示精切齿的参数）mm p p p x j 2.7~5.49)8.0~6.0()8.0~6.0(=⨯===取mm p p x j 6==②由于本设计中采用综合式拉刀的形式，故容屑槽形状及尺寸采用曲线齿背。
按表4.9基本槽型，粗切齿与过渡齿取mm R mm r mm g mm h 5,8.1,3,5.3====，精切齿与校准齿取mm R mm r mm g mm h 4,1,2,2====，如图1所示 ③校验容屑条件l a K h f 213.1⨯≥按表4.11 轮切式拉刀容屑槽的容屑系数，由切削宽度mm a a f e 06.003.022=⨯==，取容屑系数0.3=K ,工件最大长度mm l 40=,齿升量mm a f 03.0=，则mm l a K h f 03.34003.020.313.1213.1=⨯⨯⨯⨯=⨯≥，而容屑槽深度mm h 5.3=，符合容屑条件。
麻花钻刃磨装置的设计说明书

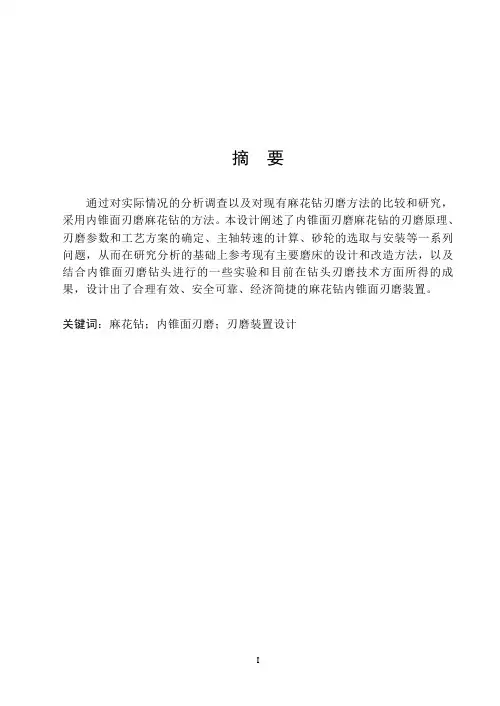

摘要通过对实际情况的分析调查以及对现有麻花钻刃磨方法的比较和研究，采用内锥面刃磨麻花钻的方法。
本设计阐述了内锥面刃磨麻花钻的刃磨原理、刃磨参数和工艺方案的确定、主轴转速的计算、砂轮的选取与安装等一系列问题，从而在研究分析的基础上参考现有主要磨床的设计和改造方法，以及结合内锥面刃磨钻头进行的一些实验和目前在钻头刃磨技术方面所得的成果，设计出了合理有效、安全可靠、经济简捷的麻花钻内锥面刃磨装置。
关键词：麻花钻；内锥面刃磨；刃磨装置设计AbstractAccording to the actual situation analysis investigation and existing twist drill grinding method of comparison and research, with the inner cone grinding of twist drill method. The elaborate design of the inner cone grinding of twist drill, the grinding principle of grinding parameters and the identification process, the calculation of grinding wheel spindle speed, the selection and installation and a series of problems, and on the basis of research and analysis with reference to the existing main grinder design and modification methods, and combining with the inner cone grinding drill some experiments and present in drill grinding technology results, and prove the feasibility of the design, design a reasonable and effective, safe and reliable, economic and simple inner cone grinding of twist drill device.Key words:twist drill; the inner cone grinding; grinding device design目录摘要 (I)Abstract (Ⅱ)第1章绪论 .................................................................................................................... - 1 -1.1 设计麻花钻刃磨装置的意义....................................................................... - 1 -1.2 麻花钻刃磨技术研究概述 ........................................................................... - 1 -1.2.1 麻花钻刃磨装置国内外发展状况与趋势 .................................... - 1 -1.2.2 存在的主要问题................................................................................. - 4 -1.3 麻花钻刃磨方法的比较................................................................................ - 5 - 第2章麻花钻内锥面刃磨的理论分析.................................................................... - 6 -2.1 麻花钻的几何特性......................................................................................... - 6 -2.1.1 麻花钻的结构 ..................................................................................... - 6 -2.1.2 麻花钻的几何参数 ............................................................................ - 7 -2.2 麻花钻的传统刃磨方法................................................................................ - 8 -2.3 麻花钻的内锥面刃磨方法 ........................................................................... - 9 -2.4 麻花钻的内锥面刃磨原理及..................................................................... - 10 -刃磨参数优化........................................................................................................... - 10 -2.4.1 钻头刃磨原理 ................................................................................... - 11 -2.4.2 刃磨参数的优化............................................................................... - 11 - 第3章麻花钻刃磨装置的机械系统设计 ............................................................. - 13 -3.1 刃磨装置的总体方案 .................................................................................. - 13 -3.2 丝杠螺母副的设计计算.............................................................................. - 14 -3.2.1 横纵向进给的设计计算 ................................................................. - 14 -3.2.2 垂直进给的设计计算...................................................................... - 19 -3.3 传动系统的锥齿轮设计计算..................................................................... - 23 -3.3.1 横向进给方向上锥齿轮的设计 .................................................... - 23 -3.3.2 垂直进给方向上锥齿轮的设计 .................................................... - 27 -3.4 导轨的设计计算........................................................................................... - 31 - 第4章麻花钻装夹及分度装置设计...................................................................... - 32 - 第5章电动机及砂轮的选择 ................................................................................... - 41 -5.1 电动机的选择 ............................................................................................... - 41 -5.2 砂轮的选择.................................................................................................... - 41 - 结论.................................................................................................................................. - 43 -致谢.................................................................................................................................. - 44 - 参考文献 ........................................................................................................................... - 45 -ContentsAbstract (I)Chapter1 introduction................................................................................................. - 1 -1.1 The research purpose and meaning of designing twist drill ..................... - 1 -1.2 research an overview of twist drill gringing technology........................... - 1 -1.2.1 Overview of twist drill sharpening device........................................ - 1 -1.2.2The main problems ............................................................................... - 4 -1.3 Compare of twist drill grinding method....................................................... - 5 - Chapter2 The theoretical analysis of twist the inner cone grinding............... - 6 -2.1 Geometric properties of the twist drill.......................................................... - 6 -2.1.1 Structure of the twist drill.................................................................... - 6 -2.1.2 Geometric parameters of the twist drill........................................... - 7 -2.1 The traditional grinding method of the twist drill ...................................... - 8 -2.3 The inner cone grinding method of the twist drill...................................... - 9 -2.4 The inner cone grinding theory of the twist drill and .............................. - 10 -optimizing of grinding parameters ...................................................................... - 10 -2.4.1 The inner cone grinding theory of the twist drill........................... - 11 -2.4.2 optimizing of grinding parameters................................................... - 11 - Chapter3 twist drill grinding equipment mechanical system design......... - 13 -3.1 Program of grinding device ........................................................................ - 13 -3.2 Design and calculation of screw –nut pairs ............................................... - 14 -3.2.1 Horizontal and vertical feed design calculation............................. - 14 -3.2.2 design and calculation of the vertical feed ..................................... - 19 -3.3 Bevel gear drive system design calculation............................................... - 23 -3.3.1 Cross feed direction bevel gear design............................................ - 23 -3.3.2 Perpendicular to the bevel gear design............................................ - 27 -3.4 Design and calculation of the guide .......................................................... - 31 - Chapter4 Twist drill clamping and dividing device .......................................... - 32 - Chapter5 Selection of the motor an wheel ........................................................... - 41 -5.1 Motor Selection .............................................................................................. - 41 -5.2 Wheel Selection.............................................................................................. - 41 - Conclusion........................................................................................................................ - 43 - Thanks............................................................................................................................... - 44 -References ........................................................................................................................ - 45 -第1章绪论1.1 设计麻花钻刃磨装置的意义麻花钻在金属切削加工中应用很广泛,用来加工各种孔，已经有一百多年的历史,现在全世界每年消耗的钻头数以亿计,在美国汽车制造行业中,机械加工中钻孔工序的比重约占50%,而飞机制造业中钻孔工序所占比例更高[1]。
刀具设计说明书
BXH=16x25 L=150mm M=6(90°外圆车刀) 半封闭槽
r =30°, j
rc =-12°, hc =20.04mm
C coso
hc
(1 ~
2) cos(
c)
=
25
6 cos8 cos(8 (12
))
=20.04mm
YT15 45 钢
=18°, =8°, ‘=8°,
o
o
o
3 几何角度
表 3-8，表 3-9
kr=90°Kr’=8°, =0, s
断屑参数 4 前刀面形
式
5 过渡刃
6 刀片形式 车刀外形
7结 构 尺 寸
8 刀槽形式
表 3-11,表 3-12（估计 f=0.35mm/r）
a 表 3-13（估计 p =1~1.5mm）
表 3-3（d）
表 3-1，表 3-2，表 3-5
表 3-4
r sin
j
ln 2qn
=
2.5 2 2.5
=
1 2
r r r c =
o-
=18°-30°=-12°
j
r 0.8mm
圆弧卷削槽前刀面
rn 2.5mm,Cn 0.3mm
br1 =0.2mm,Wn 2.5mm，
圆弧刃
r 0.8mm
A315

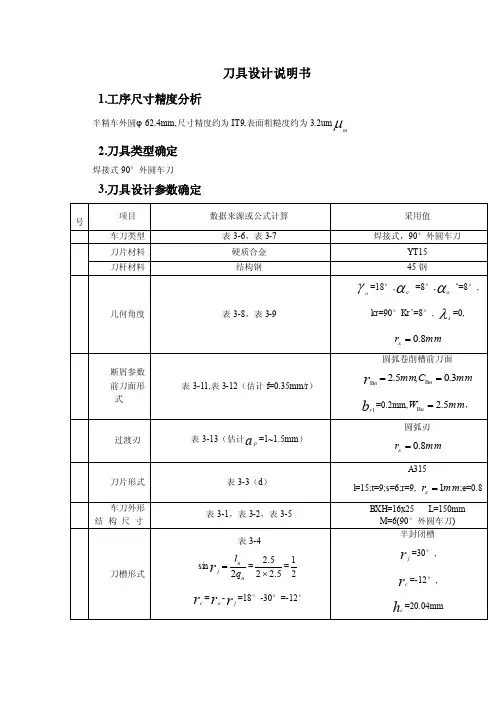

刀具设计说明书
1.工序尺寸精度分析
半精车外圆φ 62.4mm,尺寸精度约为 IT9,表面粗糙度约为 3.2um m
2.刀具类型确定
焊接式 90°外圆车刀
3.刀具设计参数确定
序 号
项目
1 车刀类型
圆孔拉刀课程设计
机械设计制造及其自动化专业设计说明书（圆孔拉刀设计）题目：圆孔拉刀设计说明书学院：机械工程学院专业：机械设计制造及其自动化姓名：指导教师：完成日期： 2013年11月28日机械工程学院2013年11月目录第1章原始条件 (1)第2章设计计算过程 (2)2.1选择拉刀材料及热处理硬度 (2)2.2确定拉削方式 (2)2.3选择刀齿几何参数 (2)2.4确定校准齿直径 (2)2.5确定拉削余量 (2)2.6选取齿升量 (2)2.7设计容屑槽 (3)2.8确定分屑槽参数 (3)2.9选择拉刀前柄 (4)2.10校验拉刀强度与拉床载荷 (4)2.11确定拉刀齿数和每齿直径尺寸 (4)2.12设计拉刀其他部分 (5)2.13技术要求 (5)2.14绘图 (5)设计总结 (7)致谢 (8)参考文献 (9)第1章原始条件1、工件材料：40Cr，硬度：217-255 HB，毛坯为扩孔。
Ra=1.6，L=80mm，有空刀槽。
2、零件尺寸：拉前孔径：DW=53，上偏差为+0.12，下偏差为0，拉后孔径：DM=55，上偏差为+0.03，下偏差为0，。
3、使用设备：L6140型卧式拉床。
第2章 设计计算过程2.1选择拉刀材料及热处理硬度40Cr 为合金结构钢，选择W18Cr4V 钨系高速钢按整体式制造拉刀。
拉刀热处理硬度：刀齿及后导部63~66HRC ；前导部60~66HRC ；前柄45~58HRC 。
2.2确定拉削方式综合式拉刀较短，拉削精度和表面质量并不低于其它拉削方式，且拉刀耐用度较高。
因此，本例选择综合式拉削。
2.3选择刀齿几何参数按《金属切削刀具设计简明手册》表4-2、表4-3选择，得工件材料为合金结构钢，拉刀刀齿前角10o γ=︒，粗切齿11230,0.1o a b mm α+︒'=︒≤；精切齿3012,(0.1~0.2)o a b mm α'︒+==；校准齿3011,(0.2~0.3)o a b mm α'︒+==。
