常见压力变送器及传感器的原理和分类

常见压力变送器及传感器的原理和分类

常见压力变送器/传感器的原理和分类压力变送器是一种把非电量转变成电信号的器件,变送器关键件主要包含:压力敏感部件、集成电路、结构件三部分。

压力敏感部件有溅射型、电阻应变型、扩散硅型、微熔型、蓝宝石型、陶瓷型等,在外加激励电压后,通过惠斯登测量原理输出电信号,达到测量介质压力的目的。

☆电阻应变压力变送器原理电阻应变型压力变送器关键器件是电阻应变片,它是一种将被测件上的应变变化,转换成为一种电信号的敏感器件。

通常是将应变片通过特殊的粘合剂紧密的粘在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。

这种应变片在受力时产生的阻值变化通常较小,一般这种应变片都组成应变电桥,并通过后续的仪表放大器进行放大,再传输给处理电路(通常是A/D 转换和CPU)、显示或执行机构。

☆陶瓷压力变送器原理压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯登电桥,由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,根据压力量程的不同,标准的信号可标定为2.0 / 3.0 / 3.3mV/V 等,可以和应变式传感器相兼容。

通过激光标定,传感器具有很高的温度稳定性和时间稳定性,并可以和绝大多数介质直接接触。

☆扩散硅压力变送器原理被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器内部芯片的电阻值发生变化,利用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。

☆溅射薄膜压力变送器原理在高真空度中,利用磁控技术,将绝缘材料、电阻材料以分子形式淀积在不锈钢弹性膜片上,形成分子键合的绝缘材料薄膜和电阻材料薄膜,并与弹性不锈钢膜片融为一体,再经过光刻、调阻、温度补偿等工序,在弹性不锈钢膜片上形成牢固而稳定的惠斯登电桥,当被测介质压力作用于弹性不锈钢膜片时,惠斯登电桥则产生与压力成正比的电输出信号,将信号经过放大、调节等处理,再配以适当的结构,就成为各个应用领域的压力传感器和变送器。

压力传感器和压力变送器有什么区别

压力传感器和压力变送器有什么区别

压力传感器是能感受压力信号,并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

压力变送器是一种将压力转换成气动信号或电动信号进行控制和远传的设备。

下面笔者来跟大家讲一下压力传感器和压力变送器有什么区别一、原理不同1、压力传感器电阻应变片是压阻式应变传感器的主要组成部分之一。

金属电阻应变片的bai工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象,俗称为电阻应变效应。

2、陶瓷压力传感器基于压阻效应,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥,由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号。

3、扩散硅压力传感器工作原理也是基于压阻效应,利用压阻效应原理,被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使传感器的电阻值发生变化,利用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。

4、压力变送器感受压力的电器元件一般为电阻应变片,电阻应变片是一种将被测件上的压力转换成为一种电信号的敏感器件。

电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。

金属电阻应变片又有丝状应变片和金属箔状应变片两种。

5、通常是将应变片通过特殊的黏合剂紧密地粘合在产生力学应变基体上,当基体受力发生应力变化时,电阻应变片也一起产生形变,使应变片的阻值发生改变,从而使加在电阻上的电压发生变化。

二、相关应用不同1、压力传感器主要应用于:增压缸、增压器、气液增压缸、气液增压器、压力机,压缩机,空调制冷设备等领域。

2、压力变送器:(1)、智能化:由于集成化的出现,在集成电路中可添加一些微处理器,使得变送器具有自动补偿、通讯、自诊断、逻辑判断等功能。

(2)、集成化:压力变送器已经越来越多的与其它测量用变送器集成以形成测量和控制系统。

集成系统在过程控制和工厂自动化中可提高操作速度和效率。

霍尔电流电压传感器、变送器的基本原理与使用方法

霍尔电流电压传感器、变送器的基本原理与使用方法

霍尔电流电压传感器、变送器的基本原理与使用方法一、霍尔电流电压传感器、变送器的基本原理与使用方法1( 霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。

如果在输入端通入控制电流I,当有一磁场B穿过该器件感磁面,则在输出端出现霍尔电势V。

CH如图1,1所示。

IBsin霍尔电势V的大小与控制电流I和磁通密度B的乘积成正比,即:V,KHCHHCΘ霍尔电流传感器是按照安培定律原理做成,即在载流导体周围产生一正比于该电流的磁场,而霍尔器件则用来测量这一磁场。

因此,使电流的非接触测量成为可能。

通过测量霍尔电势的大小间接测量载流导体电流的大小。

因此,电流传感器经过了电,磁,电的绝缘隔离转换。

2( 霍尔直流检测原理如图1,2所示。

由于磁路与霍尔器件的输出具有良好的线性关系,因此霍尔器件输出的电压讯号U可以间接反映出被测电流I的大小,即:I?B?U 01110我们把U定标为当被测电流I为额定值时,U等于50mV或100mV。

这就制成010霍尔直接检测(无放大)电流传感器。

3( 霍尔磁补偿原理原边主回路有一被测电流I1,将产生磁通Φ1,被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态,霍尔器件则始终处于检测零磁通的作用。

所以称为霍尔磁补偿电流传感器。

这种先进的原理模式优于直检原理模式,突出的优点是响应时间快和测量精度高,特别适用于弱小电流的检测。

霍尔磁补偿原理如图1,3所示。

从图1,3知道:Φ,Φ 12IN,IN 1122I,N/N?I 2I21当补偿电流I流过测量电阻R时,在R两端转换成电压。

做为传感器测量电2MM压U即:U,IR 02M0按照霍尔磁补偿原理制成了额定输入从0.01A,500A系列规格的电流传感器。

由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈,因而成本增加;其次,工作电流消耗也相应增加;但它却具有直检式不可比拟的较高精度和快速响应等优点。

4( 磁补偿式电压传感器为了测量mA级的小电流,根据Φ,IN,增加N的匝数,同样可以获得高磁1111通Φ。

变送器的工作原理

变送器的工作原理

变送器的工作原理
变送器是一种电子设备,用于测量和转换各种物理量,并将其转化为电信号传输,以便在远距离进行监测和控制。

变送器的工作原理主要包括以下几个步骤:
1. 传感器检测物理量:变送器的第一步是通过内置的传感器检测待测物理量,如温度、压力、流量等。

传感器通常是根据被测量的物理量发生的变化来进行操作的。

例如,温度变送器可能使用热敏电阻来测量温度变化。

2. 信号转换:测量到的物理量被传感器转换成相应的电信号。

这些信号可以是电阻、电压、电流等形式。

3. 信号放大:为了提高信号的灵敏度和稳定性,变送器通常会使用放大器来增加电信号的幅度。

放大过程可以通过运放电路来实现。

4. 线性化处理:某些物理量的输出信号与输入量之间的关系可能不是线性的,因此变送器需要进行线性化处理,以确保输出信号与输入量之间的线性关系。

5. 输出标准化:为了便于远距离传输和处理,变送器通常会将输出信号标准化为特定的电信号,如4-20mA电流信号或0-10V电压信号。

6. 电隔离:为了防止被测量物理量的干扰影响其他电子设备,变送器通常会使用电隔离技术,将输入和输出电路隔离开来。

7. 电源供应:变送器通常需要外部电源供应,以保证其正常工作。

8. 远距离传输:标准化的输出信号可以通过电缆或其他通信介质进行远距离传输,以便进行远程监测和控制。

总之,变送器通过传感器检测物理量,将其转换为电信号,并经过信号转换、放大、线性化处理、标准化等步骤,最终将信号传输到远距离用于监测和控制。

变送器的工作原理

变送器的工作原理

变送器的工作原理变送器是一种常用的工业自动化设备,用于将各种物理量转换为标准信号输出,以实现监测、控制和调节等功能。

它的工作原理主要包括传感器、信号处理、信号转换和输出四个方面。

变送器的工作原理涉及传感器。

传感器是变送器的核心部件,负责将被测量的物理量转换为电信号。

不同的物理量需要采用不同的传感器,常见的传感器有温度传感器、压力传感器、流量传感器等。

传感器的选择要考虑被测量物理量的特性和工作环境的要求,确保测量的准确性和稳定性。

变送器的工作原理还需要信号处理。

传感器输出的信号通常是微弱的模拟信号,需要经过信号处理电路进行放大、滤波和线性化等处理。

放大可以增加信号的幅度,提高测量的精度;滤波可以去除噪声干扰,提高信号的可靠性;线性化可以将非线性信号转换为线性信号,方便后续的处理和分析。

然后,变送器的工作原理还包括信号转换。

信号转换是将处理后的模拟信号转换为标准信号输出的过程。

常见的标准信号有电流信号和电压信号,它们在工业自动化控制系统中得到广泛应用。

信号转换可以通过电阻、电容、电感等元件和电路实现,根据被测量物理量的不同,选择合适的转换方式和电路设计。

变送器的工作原理还涉及信号输出。

经过信号转换后,变送器将标准信号输出给上位设备或控制系统,以实现监测、控制和调节等功能。

标准信号的输出可以通过模拟信号输出接口或数字信号输出接口实现,根据具体的应用需求进行选择。

在工业自动化系统中,变送器的输出信号通常经过模拟量输入模块或数字量输入模块进行采集和处理。

变送器的工作原理主要包括传感器、信号处理、信号转换和输出四个方面。

传感器负责将物理量转换为电信号,信号处理对信号进行放大、滤波和线性化处理,信号转换将模拟信号转换为标准信号输出,信号输出将标准信号输出给上位设备或控制系统。

变送器的工作原理的理解和应用对于工业自动化系统的设计和运行具有重要意义。

振动变送器与振动传感器的区别

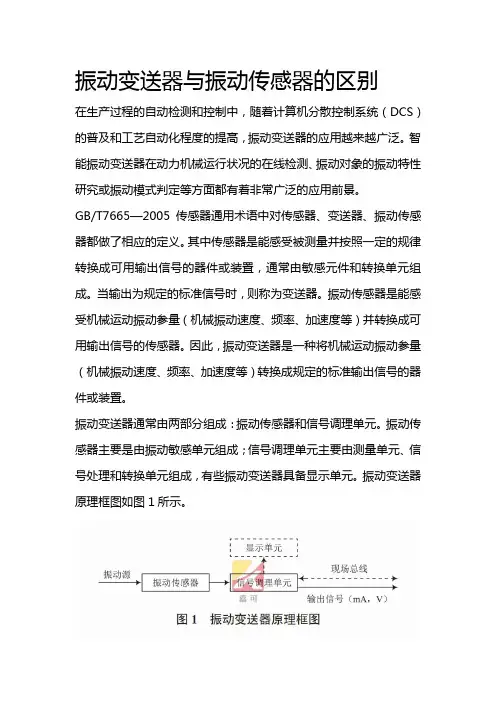

振动变送器与振动传感器的区别

振动变送器与振动传感器的区别
在生产过程的自动检测和控制中,随着计算机分散控制系统(DCS)的普及和工艺自动化程度的提高,振动变送器的应用越来越广泛。

智能振动变送器在动力机械运行状况的在线检测、振动对象的振动特性研究或振动模式判定等方面都有着非常广泛的应用前景。

GB/T7665—2005传感器通用术语中对传感器、变送器、振动传感器都做了相应的定义。

其中传感器是能感受被测量并按照一定的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换单元组成。

当输出为规定的标准信号时,则称为变送器。

振动传感器是能感受机械运动振动参量(机械振动速度、频率、加速度等)并转换成可用输出信号的传感器。

因此,振动变送器是一种将机械运动振动参量(机械振动速度、频率、加速度等)转换成规定的标准输出信号的器件或装置。

振动变送器通常由两部分组成:振动传感器和信号调理单元。

振动传感器主要是由振动敏感单元组成;信号调理单元主要由测量单元、信号处理和转换单元组成,有些振动变送器具备显示单元。

振动变送器原理框图如图1所示。

传感器与变送器的区别

传感器与变送器的区别

传感器与变送器的区别说到传感器和变送器,可能很多人并不是很清楚,分的不是很清楚,总是很容易就会将二者弄混。

下面是店铺给大家整理的传感器与变送器的区别,供大家参阅!传感器与变送器的区别1、传感器,是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成。

2、当传感器的输出为规定的标准信号时,则称为变送器。

3、变送器的概念是将非标准电信号转换为标准电信号的仪器,传感器则是将物理信号转换为电信号的器件。

4、传感器,和变送器本是热工仪表的概念。

传感器是把非电物理量如温度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。

5、变送器,则是把传感器采集到的微弱的电信号放大以便转送或启动控制元件;或将传感器输入的非电量转换成电信号同时放大,以便供远方测量和控制的信号源。

以上给大家介绍的是关于传感器和变送器两者之间的不同之处。

至于相同之处,传感器和变送器都是一同构成自动控制的监测信号源。

而以上只是从概念上说明传感器和变送器的区别,还有具体的方法可以辨别传感器和变送器的区别。

传感器的作用人们为了从外界获取信息,必须借助于感觉器官。

而单靠人们自身的感觉器官,在研究自然现象和规律以及生产活动中它们的功能就远远不够了。

为适应这种情况,就需要传感器。

因此可以说,传感器是人类五官的延长,又称之为电五官。

新技术革命的到来,世界开始进入信息时代。

在利用信息的过程中,首先要解决的就是要获取准确可靠的信息,而传感器是获取自然和生产领域中信息的主要途径与手段。

在现代工业生产尤其是自动化生产过程中,要用各种传感器来监视和控制生产过程中的各个参数,使设备工作在正常状态或最佳状态,并使产品达到最好的质量。

因此可以说,没有众多的优良的传感器,现代化生产也就失去了基础。

在基础学科研究中,传感器更具有突出的地位。

现代科学技术的发展,进入了许多新领域:例如在宏观上要观察上千光年的茫茫宇宙,微观上要观察小到cm的粒子世界,纵向上要观察长达数十万年的天体演化,短到s的瞬间反应。

传感器和变送器的知识

传感器和变送器的知识

传感器和变送器的知识传感器和变送器在仪器仪表和工业自动化领域中起着举足轻重的作用。

与传感器不同,变送器除了能将非电量转换成可测量的电量外,一般还具有一定的放大作用。

本文简单地介绍了各类变送器的特点,以供使用者选用。

一、一体化温度变送器一体化温度变送器一般由测温探头(热电偶或热电阻传感器)和两线制固体电子单元组成。

采用固体模块形式将测温探头直接安装在接线盒内,从而形成一体化的变送器。

一体化温度变送器一般分为电阻和热电偶型两种类型。

热电阻温度变送器是由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

测温热电阻信号转换放大后,再由线性电路对温度与电阻的非线性关系进行补偿,经V/I转换电路后输出一个与被测温度成线性关系的4~20mA的恒流信号。

热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。

它是将热电偶产生的热电势经冷端补偿放大后,再由线性电路消除热电势与温度的非线性误差,最后放大转换为4~20mA电流输出信号。

为防止热电偶测量中由于电偶断丝而使控温失效造成事故,变送器中还设有断电保护电路。

当热电偶断丝或接解不良时,变送器会输出最大值(28mA)以使仪表切断电源。

一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。

一体化温度变送器的输出为统一的4~20mA信号;可与微机系统或其它常规仪表匹配使用。

也可用要求做成防爆型或防火型测量仪表。

二、压力变送器压力变送器也称差变送器,主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。

它能将接收的气体、液体等压力信号转变成标准的电流电压信号,以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。

压力变送器的测量原理图如图3所示。

其测量原理是:流程压力和参考压力分别作用于集成硅压力敏感元件的两端,其差压使硅片变形(位移很小,仅μm级),以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。

温湿度变送器与温湿度传感器的对比

温湿度变送器与温湿度传感器的对比

温湿度变送器与温湿度传感器的对比温湿度变送器和温湿度传感器是现代生活中常见的两种传感器类型,它们主要用于获取周围环境的温度和湿度数据,并将这些数据转化为电信号输出,以供后续处理或者控制器使用。

本文将对这两种传感器进行对比,探讨它们的优缺点以及适用场景。

温湿度传感器温湿度传感器主要包括两种类型:电容式温湿度传感器和电阻式温湿度传感器。

小型的电容式温湿度传感器通常由几个电极、一个保护罩、一个带有微处理器的PCB 电路板及可变电容组成。

它们的工作原理是利用介电常数对湿度和温度的变化来实时监测及测量当前周围环境的湿度和温度。

相比之下,电阻式温湿度传感器则是利用水蒸汽或水分对电阻材料的温度依赖性,从而测量当前温度和湿度数据。

温湿度传感器的优点如下:1.价格相对较低,适合于对成本有限制的场景和需要进行大规模应用。

2.体积小巧,可以嵌入到终端装置中,方便部署。

3.传感器结构简单,易于集成和维护。

温湿度传感器的缺点如下:1.精度相对较低,一般只能实现10% ~ 20% 的湿度和温度误差。

2.可能会受到周围环境的影响,需要采取一些相应的措施来减少干扰,例如绝缘或隔离等操作。

3.在长时间的使用过程中会出现漂移现象,需要不断校准,维护成本较高。

温湿度变送器温湿度变送器是将温湿度传感器监测到的数据通过集成电路进行运算后,将结果转换成为标准信号进行输出的传感器类型。

一般温湿度变送器内部采用先进的芯片技术及数字调理技术,能够快速稳定地进行精确测量和数据的传输,而且其输出的信号可以适配多种电压和电流输出信号,方便接入到更多的控制器或者终端设备上。

温湿度变送器的优点如下:1.测量精度高,误差小于5%。

2.适用于广泛的环境范围,其输出信号适应了多种电流和电压信号输入接口。

3.适用性强,可以满足多种应用场景。

温湿度变送器的缺点如下:1.价格相对较高,适合于对成本限制较为宽松的场景。

2.体积相对较大,不适合嵌入到终端设备中。

3.功能相对复杂,需要配合其他器件一起使用。

带传感器的温度变送器测量误差计算公式

带传感器的温度变送器测量误差计算公式

带传感器的温度变送器测量误差计算公式摘要:一、温度变送器概述二、温度变送器测量误差计算公式1.热电偶温度变送器测量误差计算公式2.热电阻温度变送器测量误差计算公式三、影响温度变送器测量误差的因素1.测温元件的选择2.标准装置的要求3.温度变送器调校方法四、减小温度变送器测量误差的方法1.选用高精度的测温元件2.确保标准装置的准确性和稳定性3.采用正确的调校方法五、结论正文:一、温度变送器概述温度变送器是一种将温度信号转换为标准电信号的仪器,广泛应用于工业自动化、科学研究等领域。

它配用的测温元件有热电偶和热电阻,其中热电阻线制分为二线制、三线制、四线制三种类型。

温度变送器的测量误差直接影响到系统的稳定性和准确性,因此对测量误差的计算和控制至关重要。

二、温度变送器测量误差计算公式1.热电偶温度变送器测量误差计算公式热电偶温度变送器的测量误差主要取决于热电偶的性能和连接方式。

常见的计算公式为:Δt = K * (ΔU - ΔT)其中,Δt为温度变送器的测量误差,K为热电偶的温度系数,ΔU为电压信号变化,ΔT为实际温度变化。

2.热电阻温度变送器测量误差计算公式热电阻温度变送器的测量误差主要与热电阻的电阻值变化有关。

常见的计算公式为:Δt = R * (ΔU - ΔI)其中,Δt为温度变送器的测量误差,R为热电阻的电阻值,ΔU为电压信号变化,ΔI为电流信号变化。

三、影响温度变送器测量误差的因素1.测温元件的选择测温元件的选择直接影响到温度变送器的测量精度。

例如,热电偶适用于高温场合,而热电阻适用于低温场合。

同时,选择合适的测温元件类型,如二线制、三线制或四线制,也能提高测量精度。

2.标准装置的要求为保证温度变送器的调校质量,对用于调校的标准装置有一定要求。

标准装置的误差应小于被校温度变送器允许误差的1/5,对于0.1%级被测温度变送器应小于其允许误差的1/3。

此外,整套标准装置的不确定度及重复性还应合乎要求。

压力传感器变送器工作原理

压力传感器变送器工作原理

压力传感器变送器工作原理
压力传感器变送器是一种用于测量液体或气体压力的设备,它可以将压力信号转换为标准的电信号输出,并且可以通过电缆或无线方式将信号传输到控制系统中。

下面是压力传感器变送器的工作原理:
1. 压力传感器:
压力传感器通常由弹性元件、壳体和连接管组成。

当被测介质作用于弹性元件时,弹性元件会产生形变,从而改变其电阻、电容或电感等特性。

这些特性的改变可以被测量并转换成标准的电信号输出。

2. 变送器:
变送器是用于将压力传感器输出的信号进行放大、滤波、线性化和隔离等处理,并将其转换为标准的4-20mA或0-10V电信号输出。

在这个过程中,变送器还需要对输入信号进行校准和补偿,以确保输出信号的精度和稳定性。

3. 工作原理:
当被测介质作用于压力传感器时,弹性元件会产生形变,并产生相应
的电信号输出。

这个输出信号经过连接线后进入到变送器中,经过放大、滤波、线性化和隔离等处理后,最终输出标准的4-20mA或0-10V电信号。

这个信号可以被传输到控制系统中,用于实时监测和控制被测介质的压力变化。

总之,压力传感器变送器是一种非常重要的工业自动化设备,它可以实现对液体或气体压力的准确测量和控制。

通过弹性元件和变送器的协同作用,我们可以获得高精度、高稳定性和高可靠性的压力测量结果。

质量流量计传感器与变送器接线

质量流量计传感器与变送器接线

质量流量计传感器与变送器接线传感器和变送器之间应采用专用信号电缆进行连接,电缆长度一般不得超过300m。

各式传感器都有统一的接线盒,接线盒内结构及端子如下图:使用专用信号电缆,按芯线颜色接线,要压接或焊接接线片。

L组:白接L1,黄接L2,屏蔽剪掉。

R组:灰接R1,紫接R2,屏蔽剪掉。

D组:红接D1,兰接D2,屏蔽剪掉。

T组:绿色,橘色接T1,2,黑色,屏蔽线接T3,4T组的屏蔽线要穿绝缘管,所有接线包括屏蔽线不能接触外壳。

进线应进行密封处理,接线盒不能漏气、漏水。

传感器外壳应就近接地,导线截面积不应小于1 平方毫米这里http://www.yhllj.com/.进行帮助如图所示,图为变送器后端的接线端子。

JP6和JP8为信号输入输出端子,JP1为传感器连接端子,P0为电源端子。

JP1按电缆中芯线的颜色对号连接,见图2.6从红往兰方向,第一个屏蔽线为屏1,第二个屏蔽线为屏2,第三个屏蔽线为屏3。

红兰组的屏蔽线接屏1,白黄和灰紫两组屏蔽线绞合后接屏2,绿桔黑组屏蔽线接屏3。

屏蔽线应套绝缘管。

P0接220V 50Hz交流电源,火线接L,零线接N,地线接⊥。

地线要求接地良好,接地电阻不大于4Ω。

JP6和JP8是变送器输入输出端子,电流环、频率量、离散量输入输出、485接口都在此端子上。

如果要求4~20mA电流环输出,则按极性接4~20mA的正负极,并进入菜单对电流环组态并激活。

如果要求频率量(脉冲)输出,则频率线的正极接FREQ,负极接GND,进入菜单对频率量进行组态并激活。

如果需要连接网络,可用双绞屏蔽网线,内芯线连接485A、485B,屏蔽层接485GND。

通讯协议为Modbus。

另外LB112还提供了两路输入离散量和两路输出离散量,可进行组态。

离散量输入可组态:清总量、零校准、总量停止。

离散量输出可组态:流量、温度、密度以及总量的上下限报警。

压力变送器跟压力传感器的异同

压力变送器跟压力传感器的异同

压力变送器跟压力传感器的异同压力变送器跟压力传感器的异同压力传感器和压力变送器包括:水压力传感器,气体压力传感器,风压传感器,差压传感器,油压变送器,差压变送器,真空压力传感器,真空压力变送器等各种形式、各种结构的产品。

在两种计量器具的实际检测过程中,压力变送器与压力传感器分别有着不同的计量检定规程。

分别是JJ882-2004《压力变送器》、JJG860-1994《压力传感器(静态)》、JJG624-2005《动态压力传感器》。

可以看出压力传感器主要要分为两种,分别是静态压力传感器与动态压力传感器。

动态压力传感器一般用于军工领域,通常用于测量炮膛或枪膛的瞬间动态压力;因此动态压力传感器很少用于民用,本文讨论的压力传感器均为静态压力传感器。

两种仪表的功能都是把压力信号转化为另一种信号。

所不同的是压力变送器所输出的信号与压力变量之间有一给定的连续函数关系(通常为线性函数),而压力传感器所输出的信号只要与压力变量之间存在一定的规律即可。

这个可能是任意的规律,并不一定是函数关系的规律。

也就是说压力传感器输出有规律的信号即可,而压力变送器则需要把信号放大修正后,输出一组标准的信号。

可以说压力变送器可以说是一种特殊的压力传感器,输出的信号比一般压力传感器标准。

也可以说压力传感器是压力变送器的一部分,压力信号经过传感器变换后,再有电路放大转换为标准信号后,进行输出。

以常见的仪器举例说明:以量程(0~1)MPa;输出(4~20)mA的压力变送器和压力传感器为例。

变送器所测量的压力值与变送器输出成固定的对应关系。

零位时,输出电流4mA;满量程时,输出电流20mA。

如果该仪器按压力变送器检测,零位输出4.03mA,4.03-4.00=0.03(mA)。

0.03mA就是该压力变送器的误差。

如果该仪器按压力传感器检测,那么0.03mA并不能算为该仪器的误差。

因为传感器没有固定的线性函数关系,4.00mA也不能算作该测量点的理论真值。

第4节 传感器与变送器

第4节 传感器与变送器

所谓调零点,就是当测量信号 ∆p=0 时,确保差压变送器 的输出p出=0.02Mpa。若当p出≠0.02Mpa时,则应该进行调 整。调整方法是通过调整调零弹簧的预紧力,强制改变挡 板与喷嘴之间的初始开度,使得 ∆p=0 时, p 出 =0.02Mpa 。所谓调量程,是指当测量信号 ∆p 达到最大值时,调整 量程支点的上下位置,使得p出=0.10Mpa 。
• 为了检测主机的转向,需安装两个磁头,且它们之间错位1/4 齿距,使两个磁头所产生的脉冲信号在相位上相差1/4周期。 • 正车时,CP端上升沿时,D端为1,Q输出1; • 倒车时,CP端上升沿时,D端为0,Q输出0。
• 二、变送器 • 1.变送器的构成原理
y K ( Dx z0 ) 1 KF
起点从零迁到某一数值。迁移后,量程的起点和终
点都改变,但量程保持不变。
变送器零点迁移前后的输入输出特性
• 2.气动差压变送器 • 工作原理?
图5-60单杠杆差压变送器原理示意图
7-档板
5-顶针架
单 杠 杆 差 压 变 送 器 结 构 原 理 图
6-喷嘴 8-调零迁移弹簧
9-杠杆
11-锁紧螺母 12-静压误差 调节螺母 14-支架 17-负压室 16-膜盒
p 0
E s 0 l3 p出 0.02 MPa F反 l2
• 双杠杆差压变送器 1)在单杠杆变送器中,量程增加→L2增加==>量程非 常大,必须增长主杠杆; 2)主杠杆增加,容易引起振荡。 为此设计出双杠杆变送器,减小主杠杆的长度。
• 双杠杆差压变送器
F膜 L1 L 4 p出 p F反 L 2 L 3 K 双 p
(2)热电偶式温度传感器

e

变送器和传感器的区别和联系

变送器和传感器的区别和联系

变送器和传感器的区别和联系传感器传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感组件和转换组件组成。

当传感器的输出为规定的标准信号时,则称为变送器。

变送器的概念是将非标准电信号转换为标准电信号的仪器,传感器则是将物理信号转换为电信号的器件,过去常讲物理信号,现在其它信号也有了。

一次仪表指现场测量仪表或基地控制表,二次仪表指利用一次表信号完成其它功能:诸如控制,显示等功能的仪表变送器和传感器有什么区别和联系?传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感组件和转换组件组成。

当传感器的输出为规定的标准信号时,则称为变送器。

变送器的概念是将非标准电信号转换为标准电信号的仪器,传感器则是将物理信号转换为电信号的器件,过去常讲物理信号,现在其它信号也有了。

一次仪表指现场测量仪表或基地控制表,二次仪表指利用一次表信号完成其它功能:诸如控制,显示等功能的仪表。

传感器和变送器本是热工仪表的概念。

传感器是把非电物理量如温度、压力、液位、物料、气体特性等转换成电信号或把物理量如压力、液位等直接送到变送器。

变送器则是把传感器采集到的微弱的电信号放大以便转送或启动控制组件。

或将传感器输入的非电量转换成电信号同时放大以便供远方测量和控制的信号源。

根据需要还可将模拟量变换为数字量。

传感器和变送器一同构成自动控制的监测信号源。

不同的物理量需要不同的传感器和相应的变送器。

还有一种变送器不是将物理量变换成电信号,如一种锅炉水位计的“差压变送器”,他是将液位传感器里的下部的水和上部蒸汽的冷凝水通过仪表管送到变送器的波纹管两侧,以波纹管两侧的差压带动机械放大装置用指针指示水位的一种远方仪表。

当然还有把电气模拟量变换成数字量的也可以叫变送器。

以上只是从概念上说明传感器和变送器的区别。

传感器各类传感器的特点一、传感器的定义国家标准GB7665-87对传感器下的定义是:“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感组件和转换组件组成”。

变送器的工作原理及应用

变送器的工作原理及应用

变送器的工作原理及应用工作原理变送器是一种电子设备,用于将物理量(如压力、温度、流量等)转换为标准信号(如电流、电压等),以便传输、测量和控制。

其工作原理可以分为以下几个方面:1.传感器:变送器通常与传感器配合使用,传感器负责感知待测物理量并将其转换为电信号。

常用的传感器包括压力传感器、温度传感器、液位传感器等。

2.信号调理:变送器对传感器输出的信号进行放大、滤波和线性化等处理,以确保信号的准确性和稳定性。

3.信号转换:在信号调理的基础上,变送器将信号转换为符合标准的信号形式,如电流信号(4-20mA)、电压信号(0-10V)等。

4.信号传输:变送器将转换后的信号传输给后续的测量、控制设备,如远程显示仪表、控制系统等。

应用变送器在工业自动化控制领域有着广泛的应用。

下面列举几个常见的应用场景:1.压力变送器:压力变送器广泛应用于工业过程控制中,用于测量和监控管道、容器等介质的压力。

通过将压力转换为标准的电信号,可以实现对压力的远程监控和控制。

2.温度变送器:温度变送器常用于温度测量和控制系统中,常见于化工、冶金、电力等行业。

它可以将温度传感器感知到的温度转换为标准的电信号,在温度范围内实现测量、报警和控制。

3.液位变送器:液位变送器用于测量和控制液体介质的高度或接触点位置。

在化工、石油、造纸等行业中,液位变送器广泛应用于储罐、槽、管道等设备的液位监测和控制。

4.流量变送器:流量变送器在流体控制和测量领域中起着重要作用。

它可以通过测量液体或气体的流速、流量来实现对流体的控制和监测,广泛应用于化工、制药、电力等行业。

5.氧气变送器:氧气变送器用于测量和监控环境中的氧气含量。

在环境保护、生物工程、医疗设备等领域中,氧气变送器可以提供重要的数据支持,保障环境质量和人类健康。

除了以上几个常见的应用场景,变送器还可以用于其他物理量的测量和控制,如PH值、电导率、振动等。

通过将待测物理量转换为标准信号,变送器在工业自动化领域中发挥着重要的作用。
