10KV变电所设计
10KV变电所设计规范
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：第2.0.2条一、接近负荷中心；第2.0.3条二、进出线方便；第2.0.4条三、接近电源侧；第2.0.5条四、设备运输方便；第2.0.6条五、不应设在有剧烈振动或高温的场所；第2.0.7条六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；第2.0.8条七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；第2.0.9条八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；第2.0.10条九、不应设在地势低洼和可能积水的场所。
第2.0.11条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
110KV10KV变电所电气部分设计
发电厂电气部分课程设计题目110/10KV变电所电气部分设计 ________日期：2015.9.21目录•课程设计任务书• 110/10KV变电所设计说明书--------------------------------------❖1、简要说明所设计变电所在电力系统中的地位（终端）；❖❖2、变电所主变压器的台数、容量、具体的型号；❖❖3、采用的主接线的形式［单母线分段（B所）；❖❖4、其他高压电器：断路器、隔离开关、电流互感器、电压互感器的规格型号; •110/10KV变电所设计计算书------------------------------------ 变电所选取110kv、10kv两个短路点，计算短路电流•110/10KV变电所设计主接线图•参考文献•感谢课程设计任务书1.课程设计应达到的目的通过本次课程设计，对所学课程的知识进行强化，提高学生分析问题和解决问题的能力，拉近课堂与工程设计的距离，使学生完全掌握变电所一次部分的设计过程、主接线和配电装置的初步设计、变电所主设备的选择方法等。
2.课程设计题目及要求110/10kV变电所电气部分设计一、设计内容1.对待设计变电所在系统中的地位和作用及所供用户的分析。
2.选择待设计变电所主变的台数、容量及型式。
3.分析确定高低压主接线及配电装置型式4.分析确定所用电接线型式。
5. 进行互感器的配置。
6.进行选择设备和导体所必须的短路电流计算。
7.选择变电所高、低压侧的断路器、隔离开关。
8. 设计10kV硬母线系统。
二、有关原始数据1.变电所有关资料（110/10kV）L1 20 km, L2 22 km, L3 19 km, L4 15 km。
2.环境温度年最高温度40℃,最热月最高平均气温32℃3.变电所10kV侧过电流保护动作时间为1秒4. 110kV输电线路电抗按0.4Q /km计5.发电厂变电所地理位置图（附图一）6.典型日负荷曲线（附图二）附图一发电厂变电所地理位置图G：汽轮机 QFQ — 50 — 2,50MW COS@=0.8,附图二典型日负荷曲线X〃=0.124T：变压器SF7 —40000/121±2X2.5%P = 46kW P = 174kW I% = 0.8U% = 10.5 °K3、课程设计任务及工作量的要求（包括课程设计计算说明书、图纸、实物样品等要求）成品提交的设计文件和图纸要求：1.设计说明书1份2.设计计算书1份3.图纸1张：变电所主接线图110/10KV变电所设计说明书（1B）第一章所设计变电所在电力系统中的地位电力系统是由发电机、变压器、输电线路和用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
某工厂10kV车间变电所电气部分设计
某工厂10kV车间变电所电气部分设计10kV车间变电所电气部分设计一、概述10kV车间变电所作为一座工厂的重要电气设施，负责将供电局提供的高压电力通过变压器降压，将电能供应给车间的各个电气设备。
本文将对10kV车间变电所的电气部分设计进行详细的叙述。
二、所需设备1. 10kV高压开关柜：用于控制和保护高压线路，包括主要开关、保险丝、断路器等。
2. 变压器：将10kV高压电力变压为车间所需要的低压电力。
3. 低压开关柜：包括主供电开关柜、柜式配电装置等，用于控制和保护低压线路。
4. 电能计量装置：用于对供电情况、电能消耗等进行监测和计量。
5. 接地装置：用于将设备和设施的金属外壳和地面接地，保证人员和设备的安全。
6. 照明设备：为车间提供足够的照明。
三、电气系统设计1. 高压侧设计高压侧主要由供电局提供的10kV高压线路、高压开关柜和变压器组成。
高压开关柜具备主开关和断路器等功能，对高压线路进行控制和保护。
变压器通过调整变比，将10kV高压电力变压为车间所需的低压电力。
2. 低压侧设计低压侧由变压器、低压开关柜和柜式配电装置等组成。
低压开关柜通过控制和保护低压线路，将低压电力供应给车间内各个设备。
柜式配电装置对电能进行分配和监测，确保各个设备正常供电。
3. 配电设计根据车间的用电情况和设备功率需求，制定合理的配电方案。
主供电开关柜通过断路器和熔断器对电路进行控制，确保各个设备的正常运行。
柜式配电装置对电能进行计量和监测，实时了解车间的用电情况。
四、安全设计1. 接地设计为保证车间变电所的安全运行，需要对设备和设施进行接地。
通过接地装置，将设备和设施的金属外壳和地面接地，防止电气设备进行漏电或感应电，保证人员和设备的安全。
2. 避雷设计为保证车间变电所在雷电天气下的安全运行，需要进行合理的避雷设计。
采取避雷针和避雷网的形式，将雷击电流引导到大地，保护设备和设施的安全。
3. 灭弧设计高压开关柜的灭弧设计是车间变电所电气部分设计中至关重要的一环。
10kv变电所设计
原始资料（1）待设计的变电站为一发电厂升压站（2）计划安装两台200MW汽轮发电机机组发电机型号：QFSN-200-2 U e=15750VCos=0.85 X g=14.13%P e=200MW（3）220KV，出线五回，预留备用空间间隔，每条线路最大输送容量200MVA，T max=200MW（4）当地最高温度41.7℃，最热月平均最高温度32.5℃，最低温度-18.6℃，最热月地面下0.8米处土壤平均温度25.3℃。
（5）厂用电率为8%，厂用电电压为6KV，发电机出口电压为15.75KV。
（6）本变电站地处8度地震区。
（7）在系统最大运行方式下，系统阻抗值为0.054。
（8）设计电厂为一中型电厂，其容量为2×200 MW=400 MW，最大机组容量200 MW，向系统送电。
（9）变电站220KV与系统有5回馈线，呈强联系方式。
说明书主变压器的选择对于200MW及以上的的发电机组，一般与双绕组变压器组成单元接线，主变压器的容量和台数与发电机容量配套选用。
对于中、小型发电厂应按下列原则选择：（1）为节约投资及简化布置，主变压器应选用三相式。
（2）为保证发电机电压出线供电可靠，接在发电机电压母线上的主变压器一般不少于两台。
在计算通过主变压器的总容量时，至少应考虑5年内负荷的发展需要，并要求；在发电机电压母线上的负荷为最小时，能将剩余功率送入电力系统；发电机电压母线上的最大一台发电机停运时，能满足发电机电压的最大负荷用电需要；因系统经济运行而需限制本厂出力时，亦应满足发电机电压的最大负荷用电。
发电机与主变压器为单元连接时，主变压器的容量可按下列条件中的较大者选择：（1）按发电机的额定容量和扣除本机组的厂用负荷后，留有10%的裕度。
（2）相数的选择：主变压器采用三相或是单相，主要考虑变压器的制造条件、可靠性要求及运输条件等因素。
当不受运输条件限制时，在330KV及以下的发电厂和变电所，均应选用三相变压器。
10KV变电所设计规范
10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
第2.0.2条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
第2.0.3条多层建筑中，装有可燃性油的电气设备的配电所、变电所应设置在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。
10kv变电所设计课程

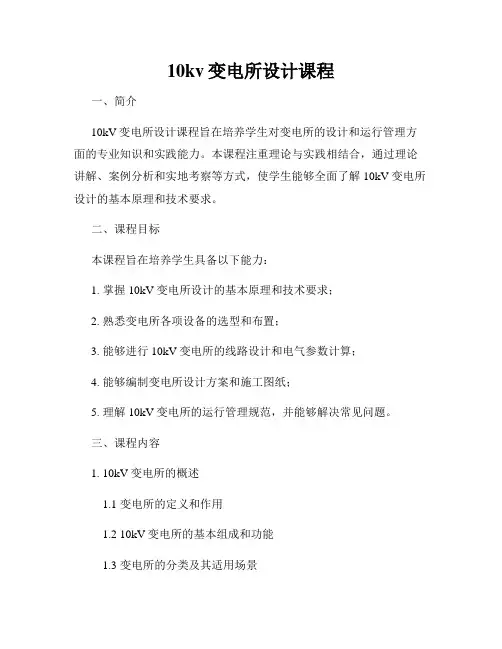

10kv变电所设计课程一、简介10kV变电所设计课程旨在培养学生对变电所的设计和运行管理方面的专业知识和实践能力。
本课程注重理论与实践相结合，通过理论讲解、案例分析和实地考察等方式，使学生能够全面了解10kV变电所设计的基本原理和技术要求。
二、课程目标本课程旨在培养学生具备以下能力：1. 掌握10kV变电所设计的基本原理和技术要求；2. 熟悉变电所各项设备的选型和布置；3. 能够进行10kV变电所的线路设计和电气参数计算；4. 能够编制变电所设计方案和施工图纸；5. 理解10kV变电所的运行管理规范，并能够解决常见问题。
三、课程内容1. 10kV变电所的概述1.1 变电所的定义和作用1.2 10kV变电所的基本组成和功能1.3 变电所的分类及其适用场景2. 变电设备的选型和布置2.1 主变压器的选型和容量计算2.2 开关设备的选型和布置2.3 输电线路的选型和布置2.4 联络开关和电流互感器的选型和布置3. 变电所的线路设计和电气参数计算3.1 变电所供电方案的选择3.2 供电线路的设计和电气参数计算3.3 短路电流的计算和分析4. 变电所设计方案和施工图纸的编制4.1 变电所设计方案的编制要点4.2 变电设备基础设计和施工图纸的绘制4.3 变电设备的布置图和接线图的编制5. 变电所的运行管理规范5.1 变电设备的运行与维护管理5.2 变电所的巡视和检修5.3 变电设备的故障处理和事故应急预案四、教学方法1. 理论讲解：通过教师授课，讲解10kV变电所设计的基本原理和技术要求，注重理论与实践相结合。
2. 案例分析：选取实际变电所设计案例，由学生进行分析和讨论，培养其解决实际问题的能力。
3. 实地考察：组织学生参观实际变电所，了解其工作原理和运行管理，并进行实地操作和实践活动。
4. 实验实践：搭建仿真实验平台，让学生亲自进行变电所设计和运行管理的实验操作，掌握相关技能。
五、评估方式根据学生的学习情况和表现，采用以下方式进行评估：1. 课堂参与和作业：学生积极参与课堂讨论和提问，并按时完成相关作业和实验报告。
10KV变电所设计
10KV变电所设计第1章绪论1.1 设计⽬的通过课程设计巩固本课程理论知识，掌握供配电设计的基本⽅法，通过解决各种实际问题，培养独⽴分析和解决实际⼯程技术问题的能⼒，同时对电⼒⼯业的有关政策、⽅针、技术规程有⼀定的了解，在计算、绘图、设计说明书等⽅⾯得到训练，为今后的⼯作奠定基础。
1.2设计任务根据富威机械⼚⽤电负荷，并适当考虑⽣产的发展，按安全可靠、技术先进、经济和的要求，确定⼯⼚变电所的位置与型式；通过计算负荷，确定主变压器台数及容量；进⾏短路电流的计算，选择变电所的主线及⾼、低电⽓设备；选择整定继电保护装置；最后按要求写出设计计算说明书，绘出设计图纸。
1.3设计要求1、要求每个学⽣独⽴完成设计任务。
2、要正确运⽤设计资料。
3、给出变配电所的主接线图。
4、完成课程设计任务书规定容。
5、要求提交成果。
（1）完成课程设计报告书⼀份；（2）A3变配电所的主接线图纸⼀。
第2章负荷计算及⽆功功率补偿2.1负荷计算根据设计要求进⾏分析，机械⼚负荷统计资料见下表2-1：表2-1机械⼚负荷统计单组⽤电设备的负荷计算：有功功率 n d c P K P ?= kw ⽆功功率θarccos tan ?=c c P Q var k视在功率 22c c c Q P S += KVA计算电流 r cc U S I 3=A通过以上公式对⼯⼚各部分进⾏计算，得到计算结果如下： 1、仓库：动⼒部分：228825.0=?=c P kw7.2565.0arccos tan 22=?=cQ varkKVA S c 8.337.252222=+= 2.5138rc U I A 照明部分: 6.1=c P kw 2、铸造车间；动⼒部分：3.8323835.0=?=c P kw var 857.0arccos tan 3.83k Q c =?= KVA S c 119853.8322=+= A U I rc 3.1803119==照明部分： kw P c 8= 3、锻压车间；动⼒部分：kw P c 5.5923825.0=?= var 6.6965.0arccos tan 5.59k Q c =?=KVA S c 6.916.695.5922=+= A U I rc 8.13836.91==照明部分： kw P c 8108.0=?= 4、⾦⼯车间；动⼒部分：kw P c 5.10943825.0=?= var 1466.0arccos tan 5.109k Q c =?= KVA S c 5.1821465.10922=+= A U I r c 5.27635.182==照明部分： kw P c 8108.0=?= 5、⼯具车间；动⼒部分：A U I KVAS k Q kwP rc c c c 5.31339.2069.2062.1575.134var 2.15765.0arccos tan 5.1345.13453825.022===+==?==?=照明部分： kw P c 8108.0=?= 6、电镀车间；动⼒部分：A U I KVAS k Q kwP rc c c c 5.24037.1587.158105119var10575.0arccos tan 1191192385.022===+==?==?=照明部分： kw P c 8108.0=?= 7、热处理车间；动⼒部分：A U I KVA S k Q kwc c c c 2.17431151159269var926.0arccos tan 69691385.022===+==?==?=照明部分： kw P c 8108.0=?= 8、装配车间；动⼒部分：A U I KVAS k Q kwP rc c c c 5.104369693.493.48var3.497.0arccos tan 3.483.4813835.022===+==?==?=照明部分： kw P c 8108.0=?= 9、机修车间；动⼒部分：A U I KVAS k Q kwP rc c c c 3.80353533.405.34var3.4065.0arccos tan 5.345.3413825.022===+==?==?=照明部分： kw P c 458.0=?= 10、锅炉房；动⼒部分：A U I KVAS k Q kwP rc c c c 8.16031.1061.1067.8069var7.8065.0arccos tan 69691385.022===+==?==?=照明部分： kw P c 6.128.0=?=11、宿舍区；照明部分：kw=P c280400将以上数据进⾏整理得到表格如下：表2-2负荷计算计算表多组设备负荷计算：所有车间的照明负荷：kw P m 2.63= kw 6.1028n1i ci =∑=P kvar 8.850n1i ci =∑=Q取全⼚的同时系数为：90.0=rp K 95.0=rq K 。
10KV变电所及低压配电线路设计
10KV变电所及低压配电线路设计一、引言变电所是电力供应系统中的重要组成部分，其主要功能是将高压电能通过变压器变成低压电能供给用户使用。
对于10KV变电所及低压配电线路的设计，需要考虑供电可靠性、安全性、经济性等因素。
二、10KV变电所设计1.变电所选址：根据供电范围和用户密度，选择靠近用户用电负荷中心的位置建设变电所。
2.变电设备选择：根据供电负荷容量和用户类型，选择相应容量的变压器、断路器、隔离开关等设备，以确保设备正常运行并满足用户用电需求。
3.增容考虑：变电所设计应考虑未来负荷增加的可能性，提前留出扩容空间，以免设备容量过载。
4.安全措施：设备间距合理搭配，防止设备间的烟气和火势扩散，确保变电所的安全运行。
1.线路布置：根据用电负荷密度、供电范围和供电可靠性要求，合理布置配电线路，使得电能损耗最小。
2.线路选择：根据线路长度、大电流负载等因素，选择合适的线缆规格和材料，以减小线路电阻和功率损耗。
3.过载保护：配电线路应设置合适的过载保护装置，当负荷超出线路承载能力时，能够及时切断电流，保护线路和设备的安全运行。
4.地线设计：为了确保人身安全，低压配电线路应设置良好的接地系统，以保证漏电流能够及时流入地。
四、低压配电线路的经济性考虑1.施工费用：低压配电线路的施工费用主要包括材料采购、线路敷设和维护等费用，需要合理控制成本，以提高经济效益。
2.供电可靠性：低压配电线路的供电可靠性对用户用电安全、企业生产等至关重要，因此需要保证线路的质量和设备运行的可靠性。
3.能耗：低压配电线路运行中的能耗也是需要考虑的因素，需要减少能耗，以节约用电成本。
综上所述，10KV变电所及低压配电线路设计需要考虑供电可靠性、安全性和经济性等因素。
通过合理选择变电设备、线路布置和地线设计等措施，可以实现高效的供电系统。
同时，施工费用、供电可靠性和能耗也是需要综合考虑的因素，以提高电力供应的经济效益。
10kv变电所及低压配电系统的设计
10kv变电所及低压配电系统的设计LT1引言1.1 用户供电系统电力用户供电系统由外部电源进线、用户变配电所、高低压配电线路和用电设备组成。
按供电容量的不同，电力用户可分为大型（10000kV·A以上）、中型（1000-10000kV·A）、小型（1000kV·A及以下）1.大型电力用户供电系统大型电力用户的用户供电系统，采用的外部电源进线供电电压等级为35kV 及以上，一般需要经用户总降压变电所和车间变电所两级变压。
总降压变电所将进线电压降为6-10kV的内部高压配电电压，然后经高压配电线路引至各个车间变电所，车间变电所再将电压变为220/380V的低电压供用电设备使用。
某些厂区环境和设备条件许可的大型电力用户也有采用所谓“高压深入负荷中心”的供电方式，即35kV的进线电压直接一次降为220/380V的低压配电电压。
2.中型电力用户供电系统一般采用10kV的外部电源进线供电电压，经高压配电所和10kV用户内部高压配电线路馈电给各车间变电所，车间变电所再将电压变换成220/380V的低电压供用电设备使用。
高压配电所通常与某个车间变电所合建。
3.小型电力用户供电系统一般小型电力用户也用10kV外部电源进线电压，通常只设有一个相当于车间变电所的降压变电所，容量特别小的小型电力用户可不设变电所，采用低压220/380V直接进线。
2. 变电所负荷计算和无功补偿的计算2.1 负荷情况本厂多数车间为三班制，最大负荷利用小时h=，除1#、2#、3#T5000max车间部分设备属二级负荷外，其它均属三级负荷。
低压动力设备均为三相，额定电压为380V。
电气照明设备为单相，额定电压为220V。
本厂的负荷统计参见ϕ≥。
下表1-1。
供电部门对功率因数的要求值：10kV供电时，cos0.9变电所位置已选定，每个车间距离变电所的距离为：1#车间：110m ； 2#车间：80m ；3#车间：100m ； 4#车间：90m 。
10kV及以下变电所设计规范(配变电装置)
IOkV及以下变电所设计规范（配变电装置）第一节型式与布置1变电所的型式应根据用电负荷的状况和周围环境情况确定，并应符合下列规定：a.负荷较大的车间和站房，宜设附设变电所或半露天变电所；b.负荷较大的多跨厂房，负荷中心在厂房的中部且环境许可时，宜设车间内变电所或组台式成套变电站；c.高层或大型民用建筑内，宜设室内变电所或组合式成套变电站；d.负荷小而分散的工业企业和大中城市的居民区，宜设独立变电所，有条件时也可设附设变电所或户外箱式变电站；e.环境允许的中小城镇居民区和工厂的生活区，当变压器容量在315kVA及以下时，宜设杆上式或高台式变电所。
2带可燃性油的高压配电装置,宜装设在单独的高压配电室内。
当高压开关柜的数量为6台及以下时，可与低压配电屏设置在同一房间内。
3不带可燃性油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内。
具有符合IP3X防护等级外壳的不带可燃性油的高、低压配电装置和非油浸的电力变压器，当环境允许时，可相互靠近布置在车间内。
注：IP3X防护要求应符合现行国家标准《低压电器外壳防护等级》的规定，能防止直径大于2.5mm的固体异物进入壳内。
4室内变电所的每台油量为Iookg及以上的三相变压器，应设在单独的变压器室内。
5在同一配电室内单列布置高、低压配电装置时，当高压开关柜或低压配电屏顶面有裸露带电导体时，两者之间的净距不应小于2m；当高压开关柜和低压配电屏的顶面封闭外壳防护等级符合IP2X级时，两者可靠近布置。
注：IP2X防护要求应符合现行国家标准《低压电器外壳防护等级》的规定，能防止直径大于12mm的固体异物进入壳内。
6有人值班的配电所，应设单独的值班室。
当低压配电室兼作值班室时，低压配电室面积应适当增大。
高压配电室与值班室应直通或经过通道相通，值班室应有直接通向户外或通向走道的门。
7变电所宜单层布置。
当采用双层布置时，变压器应设在底层。
设于二层的配电室应设搬运设备的通道、平台或孔洞。
10kv变电所设计课程
10kV变电所设计课程主要涉及以下内容：
1. 变电站基础设施的设计：包括变压器、开关柜、电容器组、低压配电柜等设备的布置和接线方式；继电保护、遥信、遥控系统等辅助设备的选型和布局；变电站的建筑设计、通风、排烟等设计。
2. 变电站电气系统的设计：包括负荷计算、导线截面和长度的选取、电缆敷设和接头设计、母线系统的设计、地网设计、电源系统的设计等。
3. 变电站安全环保的设计：包括防雷接地、防雷装置、防火和防爆措施、防盗和防破坏措施、噪声和辐射控制、油污处理等设计。
4. 变电站自动化系统的设计：包括变电站监控与控制、SCADA系统设计，智能化终端单元及其通信采集系统的设计，以及自动化控制系统的硬件和软件设计等。
5. 变电站工程项目管理：包括变电站建设项目中的进度管理、成本管理、质量管理、安全管理等，以及项目竣工验收的相关规范和标准。
在课程学习过程中，可以通过设计类似的实际案例来提高学生的设计能力。
同时，还可以进行现场参观、调研、模拟等实践操作，加深对
变电站设计原理和技术要求的理解。
希望以上内容能够帮助你更好地了解10kV变电所设计课程的相关知识。
某10kV变电所一次设计
10kV变电所一次系统设计专业：供用电技术班级：姓名：学号：指导老师:毕业设计（论文）课题任务书（ 2013 年 2学期）学院（部）：电力工程系专业：供用电技术目录第一章绪言第二章变电所的负荷计算第三章无功功率计算及补偿第四章选择本变电所主变的台数、数量、容量和类型第五章变电所位置和形式选择第六章变电所主变压器台数和容量及主接线方式选择第七章短路电流计算第八章变电所一次设备的选择与校验第九章变电所高、低压线路的选择第十章进行防雷保护的规划设第十一章个人体会和总结第一章绪言电能是社会主义建设和人民生活不可缺少的重要的能源，电力工业在国民经济中占有十分重要的地位，电能是由发电厂供给，因为考虑经济原因，发电厂大多建在动力资源比较丰富的地方，而这些地方又常远离大中性城市和工厂企业，这样需要远距离输送，经过升、降压变电所进行转接，在进一步的将电能分配到用户和生产企业。
由于电力电能的重要特点是不能储存，因此电力电能的生产、输送、分配和使用是同时进行的，于是电力电能从生产到使用就构成一个整体，而由电力电能的生产、输送、分配和使用的发电机、变压器、电力线路及各种用电设备联系在一起组成的统一整体就称为电力系统。
本设计主要从大致的10kV变电所一次系统设计出发，对于10k变电所各组设备的设计和计算。
首先，对已知的设计原始资料进行分析和舍取，可以大概的了解变电所的设计要求；然后，对各组设备的负荷进行计算，统计总负荷和功率因数以及电力系统的损耗。
同时，根据计算负荷选择总降压变电所的主要变压器的台数和容量，根据设计资料确定电源进线和电力来源，进一步可以大致拟定供电系统图，再对其进行短路短路电流的计算，选择变电所一次设备与其相应的校验，选择变电所高、低压线路。
本说明在编写过程中，参考了许多的教材和专著，在此对所有的作者表示诚挚的谢意！由于编写时间和材料还有能力范围有限，设计中难免有错漏之处，敬请老师指正。
第二章变电所的负荷计算一、负荷计算的概念计算负荷又称需要负荷或最大负荷，计算负荷是一个假象的持续性负荷，其热效应与同一时间内实际变动负荷所产生的效应相等。
