单缝衍射与光强分布(大物实验)
单缝和单丝衍射光强分布实验报告
单缝和单丝衍射光强分布实验报告单缝和单丝衍射光强分布实验报告引言:光学是一门研究光的传播、变化和作用的科学,而衍射则是光学中一个重要的现象。
本实验旨在通过观察单缝和单丝的衍射现象,了解光的波动性质以及衍射的规律。
实验装置:实验装置主要包括光源、单缝/单丝装置、屏幕和测量仪器。
光源采用一束单色光(如红光),单缝/单丝装置则包括一个狭缝或一个细丝,屏幕用于接收衍射光,并在屏幕上形成衍射图样。
测量仪器可用于测量衍射图样的光强分布。
实验过程:1. 实验前准备:a. 准备光源、单缝/单丝装置、屏幕和测量仪器。
b. 调整光源和单缝/单丝装置的位置,使其与屏幕保持适当的距离。
c. 确保实验环境光线较暗,以便更好地观察衍射现象。
2. 单缝衍射实验:a. 将单缝装置放置在光源和屏幕之间,并调整单缝的宽度。
b. 观察屏幕上的衍射图样,并记录下各个位置的光强。
c. 根据实测数据,绘制出单缝衍射的光强分布曲线。
3. 单丝衍射实验:a. 将单丝装置放置在光源和屏幕之间,并调整单丝的位置。
b. 观察屏幕上的衍射图样,并记录下各个位置的光强。
c. 根据实测数据,绘制出单丝衍射的光强分布曲线。
实验结果与分析:通过实验观察和数据记录,我们得到了单缝和单丝衍射的光强分布曲线。
从实验结果中我们可以得出以下结论:1. 单缝衍射:a. 在中央峰附近,光强最大,随着距离中央峰的增加,光强逐渐减小。
b. 出现一系列的衍射极小值,即暗条纹,这些极小值的位置与单缝的宽度有关。
c. 衍射极小值的位置满足衍射公式:sinθ = mλ/d,其中θ为衍射角,m为整数,λ为波长,d为单缝宽度。
2. 单丝衍射:a. 衍射图样呈现出一组明暗相间的环形条纹,中央亮环被称为中央峰。
b. 环形条纹的亮度逐渐减弱,直至消失。
c. 单丝衍射的光强分布符合夫琅禾费衍射公式:I = I0 (J1(x)/x)^2,其中I为光强,I0为中央峰的光强,J1为一阶贝塞尔函数,x为无量纲参数。
单缝衍射光强分布实验报告
单缝衍射光强分布实验报告单缝衍射是一种光学现象,通过实验可以观察到光在通过一个细缝时的衍射效应。
本文将介绍一项关于单缝衍射光强分布的实验,并对实验结果进行分析和讨论。
实验过程中,我们使用了一个狭缝装置,该装置具有一个非常细小的缝隙,光线可以通过这个缝隙进入。
实验中,我们使用了一束平行光照射到狭缝上,并在屏幕上观察到了一系列的明暗条纹。
通过观察实验结果,我们可以看到在缝隙附近形成了一条明亮的中央区域,称为中央最大亮条纹。
中央最大亮条纹的光强最大,光线在通过缝隙时几乎没有发生衍射,呈现出直线传播的特点。
在中央最大亮条纹两侧,形成了一系列的暗条纹和亮条纹,这些条纹交替出现,呈现出规律的间距。
这是由于光线在通过缝隙时发生了衍射现象,光线波前的形状受到了缝隙的限制,导致光线在缝隙后方形成了一系列的衍射波。
根据衍射现象的特点,我们可以得到一个重要的结论:缝隙越宽,衍射效应越弱,条纹间距越大;缝隙越窄,衍射效应越强,条纹间距越小。
这是因为当缝隙越宽时,光线波前的形状变化较小,衍射效应也会相应减弱;而当缝隙越窄时,光线波前的形状变化较大,衍射效应也会相应增强。
实验中,我们还可以通过改变入射光的波长来观察到不同的衍射效应。
根据衍射公式,波长越小,衍射效应越明显,条纹间距越小;波长越大,衍射效应越弱,条纹间距越大。
通过这个实验,我们可以深入理解光的波动性质以及衍射现象的发生原理。
同时,这项实验也具有一定的应用价值,例如在天文观测中,通过观察恒星的光谱衍射条纹,可以得到有关恒星的重要信息。
总结起来,单缝衍射光强分布实验是一项具有重要意义的实验,通过观察明暗条纹的分布,我们可以了解到光线在通过狭缝时的衍射现象。
实验结果表明,缝隙的宽度和入射光的波长都会对衍射效应产生影响,这为我们进一步研究光的波动性质和衍射现象提供了重要的参考。
大学光强分布实验报告
一、实验目的1. 理解光强分布的基本原理,掌握光强分布的测量方法。
2. 观察并分析单缝衍射和多缝衍射的光强分布规律。
3. 利用衍射光强分布公式计算单缝的缝宽。
二、实验原理光的衍射是指光波遇到障碍物或通过狭缝时,发生偏离直线传播的现象。
根据衍射光束与障碍物或狭缝的距离关系,衍射现象可分为夫琅禾费衍射和费涅耳衍射。
本实验主要研究夫琅禾费衍射。
1. 单缝衍射当单缝的宽度与光的波长大致相等时,光通过单缝后会发生衍射,形成明暗相间的衍射条纹。
单缝衍射的光强分布公式为:\[ I = I_0 \left( \frac{\sin \beta}{\beta} \right)^2 \]其中,\( I \) 为衍射条纹的光强,\( I_0 \) 为中央亮条纹的光强,\( \beta \) 为衍射角。
2. 多缝衍射当多缝的宽度与光的波长相比很小时,光通过多缝后会发生多缝衍射,形成明暗相间的衍射条纹。
多缝衍射的光强分布公式为:\[ I = I_0 \left( \frac{\sin \beta}{\beta} \right)^2 \left( \frac{\sin\beta_1}{\beta_1} \right)^2 \left( \frac{\sin \beta_2}{\beta_2}\right)^2 \ldots \]其中,\( I \) 为衍射条纹的光强,\( I_0 \) 为中央亮条纹的光强,\( \beta \) 为衍射角,\( \beta_1, \beta_2, \ldots \) 为各缝的衍射角。
三、实验仪器与设备1. 激光器:提供单色光源。
2. 单缝衍射装置:包括狭缝、透镜、光屏等。
3. 多缝衍射装置:包括狭缝、透镜、光屏等。
4. 自动光强记录仪:记录衍射光强分布。
5. 计算机及软件:处理实验数据。
四、实验步骤1. 将激光器、单缝衍射装置和光屏放置在光学导轨上,调整光路,使激光束垂直照射到单缝上。
2. 打开激光器,观察单缝衍射条纹的形状、亮暗程度及间距。
单缝衍射光强的分布测量实验报告
竭诚为您提供优质文档/双击可除单缝衍射光强的分布测量实验报告篇一:衍射光强分布测量衍射光强分布测量***,物理学系摘要:本实验利用激光为光源研究激光经过单缝与单丝时的衍射光强度分布情况。
激光的高准直性符合夫琅和费远场条件,且高单色性保证测量时没有不同波长光的叠加影响。
光感应器方面使用光栅尺与电脑连接做0.02毫米/点的高精度自动扫描。
通过巴比涅原理迂回得到了没有直射光时单丝的衍射光强分布,完整验证了运用衍射光强分布来测量小微物体的长度的方法和可行性,并实际运用此法测量了铜丝和头发丝的直径。
关键词:衍射分布巴比涅原理单缝直径测量ThemeasurementoftheDistributionofLightDiffraction YixiongKeYiLin,DepartmentofphysicsAbstarct:Thisexperimentmadeuseoflaserasthelightsourcetoverif yaseriesofdiffractionpatternsof633nmlaserviadiffere ntsingleslitsandmonofilaments.Thecollimationfeature ofthelasermeetstheconditionofFraunhoferdiffraction, themonochromicfeatureoflaserprovideabetterexperimen talenvironmentthatthediffractionpatternwon`tbeinter ferebythelightofotherwavelength.weuselinearencorder connectedtopcviauLI(universalLaboratoryInterface)as thesensortoautomaticallyscanthediffractionpatternwi ththeratioof0.02mmperdot.weusebabinet’sprincipletogetthediffractionpatternofamonofilament p letelyverifiedthemethodandfeasibilityofmeasuringati nyobjectwithitsdiffractionpattern.Inaddition,wetryt omeasurethediameterofacopperwireandpeople’shairinthiswayKeywords:Diffractiondistributionbabinet`sprinciplesingleslitsmeasureDiameterofthewire1一、引言衍射是波遇到障碍物时便利直线传播的现象。
单缝衍射与光强分布(大物实验)

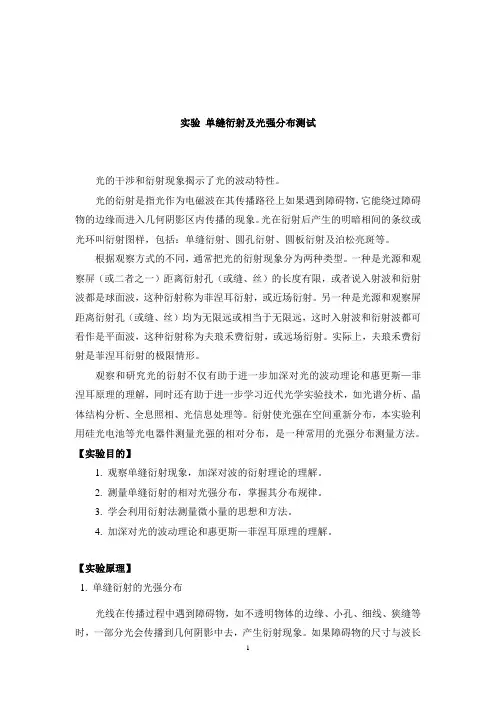

实验单缝衍射及光强分布测试光的干涉和衍射现象揭示了光的波动特性。
光的衍射是指光作为电磁波在其传播路径上如果遇到障碍物,它能绕过障碍物的边缘而进入几何阴影区内传播的现象。
光在衍射后产生的明暗相间的条纹或光环叫衍射图样,包括:单缝衍射、圆孔衍射、圆板衍射及泊松亮斑等。
根据观察方式的不同,通常把光的衍射现象分为两种类型。
一种是光源和观察屏(或二者之一)距离衍射孔(或缝、丝)的长度有限,或者说入射波和衍射波都是球面波,这种衍射称为菲涅耳衍射,或近场衍射。
另一种是光源和观察屏距离衍射孔(或缝、丝)均为无限远或相当于无限远,这时入射波和衍射波都可看作是平面波,这种衍射称为夫琅禾费衍射,或远场衍射。
实际上,夫琅禾费衍射是菲涅耳衍射的极限情形。
观察和研究光的衍射不仅有助于进一步加深对光的波动理论和惠更斯—菲涅耳原理的理解,同时还有助于进一步学习近代光学实验技术,如光谱分析、晶体结构分析、全息照相、光信息处理等。
衍射使光强在空间重新分布,本实验利用硅光电池等光电器件测量光强的相对分布,是一种常用的光强分布测量方法。
【实验目的】1. 观察单缝衍射现象,加深对波的衍射理论的理解。
2. 测量单缝衍射的相对光强分布,掌握其分布规律。
3. 学会利用衍射法测量微小量的思想和方法。
4. 加深对光的波动理论和惠更斯—菲涅耳原理的理解。
【实验原理】1. 单缝衍射的光强分布光线在传播过程中遇到障碍物,如不透明物体的边缘、小孔、细线、狭缝等时,一部分光会传播到几何阴影中去,产生衍射现象。
如果障碍物的尺寸与波长相近,那么,这样的衍射现象就比较容易观察到。
散射角极小的激光器产生激光束,通过一条很细的狭缝(0.1~0.3mm 宽),在狭缝后大于0.5m 的地方放上观察屏,就可看到衍射条纹。
由于激光束的方向性很强,可视为平行光束,因此观察到衍射条纹实际上就是夫琅禾费衍射条纹,如图1所示。
光照射在单缝上时,根据惠更斯—菲涅耳原理:把波阵面上的各点都看成子波波源,衍射时波场中各点的强度由各子波在该点相干叠加决定。
实验13 单缝衍射的相对光强分布-to学生
1.单缝夫琅和费衍射 单缝夫琅和费衍射如图 1 所示。光源 S 置于透镜 L1 的焦面上,出射后变成平行光
验过程中,只要 AP0 与 OP0 的差远远小于一 个波长 λ ,就可认近似认为该条件满足, 即
⎛ ( AP0 − OP0 ) = ⎜⎜⎝
Z2
+
( a )2 2
−
Z
⎞ ⎟⎟⎠
因 Z a ,有
λ (2)
图 3 激光光源单缝衍射
即:
Z 2 + a2 − Z ≈ Z (1+ a2 ) − Z = a2 λ
Page
of
中山大学理工学院、东校区实验中心编制
实验 13 单缝衍射的相对光强分布
2. 检测光功率计的读数与入射光强的线性关系
白光点光源位置:
, 光探头初始位置:
位置 Z / mm 光功率 P/µW 位置 Z / mm 光功率 P/µW 位置 Z / mm 光功率 P/µW 位置 Z / mm 光功率 P/µW
Iθ
=
I0
sin2 (π a sinθ λ
)
(π a sinθ )2 λ
(1)
其中 λ 为入射光波长,θ 为衍射角, I0 为 P0 处的光强,称为主极大。
图 1 单缝夫琅和费衍射光路图
根据上式可画出单缝衍射的光强分布曲线如图 2 所
示。从曲线上可以看出:
(1)当θ = 0 时,光强有最大值 I0 ,称为主极大,大 部分能量落在主极大上。
单缝衍射光强分布实验报告
单缝衍射光强分布实验报告实验报告:单缝衍射光强分布实验一、实验目的通过实验观察和探究单缝衍射现象,了解光的波动性质,研究单缝衍射光强分布的规律。
二、实验原理单缝衍射是指当光线通过一个狭缝时,由于光的波动性质,光波会发生衍射现象,即光线会向周围扩散。
根据夫琅禾费衍射公式,单缝衍射光强分布的规律可以通过以下两个公式推导得出:1.衍射公式:θ=mλ/b其中,θ为衍射角,m为条纹的级次(m=0,±1,±2,...),λ为波长,b为狭缝宽度。
2. 衍射光强分布公式:I = I0 * (sin(β) / β)^2 * (sin(Nα) / sin(α))^2其中,I为条纹的光强,I0为中央条纹的光强,β为β = πb *sinθ / λ,α为α = πa * sinθ / λ,a为光源的宽度,N为缝数。
三、实验步骤1.将光源与被研究的缝隙间隔一定距离,并确保光源垂直照射缝隙。
2.使用光屏接收衍射光,并根据需要调整光屏距离缝隙的距离,以便更好地观察衍射条纹。
3.用CCD相机拍摄光屏上的衍射条纹,通过图像处理软件量化光强,得到光强分布曲线。
4.调整狭缝的宽度,观察并记录不同宽度下的光强分布情况。
5.重复实验多次,取平均值以减小误差。
四、实验结果与分析通过实验观察到的结果,我们可以得到以下结论:1.光强分布呈现明暗相间的条纹状,其中最中央的一条条纹最亮,两侧的条纹逐渐减弱。
2.随着波长λ的增大,条纹间距减小,光强分布也发生变化。
3.随着缝宽b的增大,条纹变得更为集中,光强分布呈现更明显的周期性变化。
4.当缝数N增加时,条纹的光强分布曲线会发生明显的变化,呈现出更多的衍射条纹。
五、实验注意事项1.实验过程中需要保证光源的稳定性,尽量避免光强波动引起的误差。
2.调整光屏与缝隙距离时,需注意确保垂直照射,并尽可能保持一定的距离以获得更清晰的图像。
3.使用CCD相机拍摄图像时,应注意调整曝光时间和对比度以获得最佳的图像质量。
单缝衍射的光强分布实验报告
#### 一、实验目的1. 理解单缝衍射现象及其光强分布规律。
2. 通过实验验证单缝衍射的光强分布公式。
3. 掌握使用光学仪器进行单缝衍射实验的方法。
#### 二、实验原理单缝衍射是光波通过狭缝后,在屏幕上形成明暗相间的衍射条纹现象。
根据夫琅禾费衍射理论,单缝衍射的光强分布可以由以下公式描述:\[ I(\theta) = I_0 \left( \frac{\sin\left(\frac{\pi a\sin\theta}{\lambda}\right)}{\frac{\pi a \sin\theta}{\lambda}} \right)^2 \]其中,\( I(\theta) \) 是与光轴成 \( \theta \) 角度的光强,\( I_0 \) 是中心亮条纹的光强,\( a \) 是狭缝宽度,\( \lambda \) 是入射光的波长。
#### 三、实验仪器1. 激光器2. 单缝狭缝板3. 光学导轨4. 屏幕板5. 光电传感器6. 数据采集系统7. 计算机软件#### 四、实验步骤1. 将激光器、单缝狭缝板、光学导轨、屏幕板和光电传感器依次安装在光学导轨上。
2. 调节激光器,使其发出的激光束垂直照射到单缝狭缝板上。
3. 将光电传感器放置在屏幕板上,确保其与屏幕板平行。
4. 打开数据采集系统,记录光电传感器接收到的光强数据。
5. 调节单缝狭缝板的宽度,重复步骤4,记录不同缝宽下的光强数据。
6. 改变光电传感器与屏幕板之间的距离,重复步骤4和5,记录不同距离下的光强数据。
7. 根据记录的数据,绘制光强分布曲线,并与理论公式进行比较。
#### 五、实验结果与分析1. 实验结果表明,随着缝宽的减小,衍射条纹的宽度增加,主极大值的光强降低。
2. 实验结果与理论公式基本吻合,说明单缝衍射的光强分布符合夫琅禾费衍射理论。
3. 通过实验验证了单缝衍射光强分布公式,加深了对单缝衍射现象的理解。
#### 六、实验总结本次实验成功观察到了单缝衍射现象,并验证了单缝衍射的光强分布规律。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告光学是研究光的传播、发射、吸收和干涉等现象的科学,而衍射则是光通过障碍物后产生的偏折现象。
单缝衍射实验是光学实验中的经典实验之一,通过实验可以观察到光在通过单缝时的衍射现象,进而研究光的传播规律和特性。
本实验旨在通过实验观察和数据分析,探究单缝衍射的光强分布规律,为光学理论提供实验依据。
实验装置及原理:本实验采用的实验装置主要包括,光源、单缝装置、准直透镜、光强测量仪等。
光源通过准直透镜后,射入单缝装置,经过单缝后形成衍射光斑,最后被光强测量仪测量光强分布。
单缝衍射的原理是,当光波通过单缝时,由于单缝的存在,光波会发生衍射现象,形成一系列干涉条纹,通过测量这些干涉条纹的光强分布,可以得到单缝衍射的光强分布规律。
实验步骤及数据处理:1. 调整光源和准直透镜,使光线垂直射入单缝装置;2. 通过光强测量仪,测量不同角度下的光强分布;3. 记录实验数据,绘制光强分布曲线;4. 根据实验数据,分析单缝衍射的光强分布规律。
实验结果及分析:通过实验数据处理和分析,我们得到了单缝衍射的光强分布曲线。
实验结果表明,单缝衍射的光强分布呈现出明显的周期性变化,且中央最亮,两侧逐渐减弱的规律。
这与衍射现象的理论预期相符合,进一步验证了光的波动性和衍射现象的存在。
结论:通过本实验,我们成功观察到了单缝衍射的光强分布规律,实验结果与理论预期相符合。
这为光学理论的研究提供了实验依据,也为光学应用提供了重要的参考。
同时,本实验也展示了光学实验的重要性和实验方法的重要性,为光学实验教学提供了有力支持。
总结:单缝衍射实验是光学实验中的重要实验之一,通过实验可以观察到光的波动性和衍射现象,为光学理论的研究和光学应用提供了重要的实验依据。
本实验通过实验观察和数据分析,成功得到了单缝衍射的光强分布规律,实验结果与理论预期相符合。
这为光学理论研究和实验教学提供了重要参考,也为光学应用提供了重要支持。
希望通过本实验的学习,可以更好地理解光学原理,提高实验技能,为光学领域的发展贡献自己的力量。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告实验报告:单缝衍射的光强分布一、实验目的通过实验,观察单缝衍射现象,了解其光强分布规律。
掌握光衍射实验的基本理论和实验方法。
二、实验原理单缝衍射是指当光线通过一块缝隙时,由于衍射作用,其出射光线方向发生偏转并交叉干涉形成衍射花样。
根据夫琅禾费衍射公式,单缝衍射中,d*sinθ=mλ,其中d为缝宽,θ为衍射角度,m为衍射级次,λ为光波长。
单缝衍射的光强分布可表示为I=I0 * sinc^2 (πd*sinθ/λ),其中I0为中央亮度,sinc函数可由幅度衍射公式推导得出。
三、实验器材单色光源,光源支架,单缝,屏幕,卡尺。
四、实验步骤1. 将单色光源与单缝放置于透镜下方和光源支架上方,保持缝隙垂直于光路并尽量减小其宽度。
2. 将屏幕置于光源和单缝的正中央,在光路上设法使靠近光源的两侧与单缝对齐。
调整屏幕与单缝垂直,注意观察光芒的衍射现象。
3. 逐渐加宽缝隙的宽度,并观察光芒的衍射现象。
每增加一级,观察对应的条纹的亮度情况,记录下来。
4. 用卡尺测量两侧衍射花样亮条的距离,并计算衍射角度θ。
5. 用实验数据计算出衍射光强分布的函数图像。
五、实验结果当单缝宽度较小时,衍射现象并不显着。
随着单缝宽度的增加,衍射花样逐渐清晰,呈现出多级衍射的现象。
同时,每个级次的亮度会随着衍射角度的增大而逐渐减小。
最大亮度出现在中央,且亮度以一定规律逐渐减小。
通过记录和计算数据,得出了单缝衍射的光强分布函数图像。
六、实验结论通过单缝衍射实验,我们观察到了光线通过缝隙发生的衍射现象,并了解了其衍射级次、光强分布规律等基本知识。
实验结果表明,单缝衍射的亮条数目、亮条宽度、亮度以及衍射角度与单缝宽度、光波长等参数密切相关,通过计算可以得出与实验现象相符的衍射光强分布函数。
此外,通过实验还可以了解干涉、衍射、散射等基本光学现象,掌握基本的光学实验方法,有助于对光学知识的深入理解。
七、参考文献1. 杨生彦、齐玉福.《光学基础实验》. 北京:科学出版社,2015.2. 翁和兴、施永权.《光学实验讲义》. 北京:高等教育出版社,2014.。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告一、实验目的。
本实验旨在通过实验方法,观察单缝衍射的光强分布规律,验证光的波动性质,并掌握单缝衍射实验的基本原理和方法。
二、实验仪器与设备。
1. He-Ne 激光器。
2. 单缝衍射装置。
3. 透镜。
4. 光电探测器。
5. 光强测量仪。
6. 旋转支架。
7. 直尺。
8. 电脑。
三、实验原理。
单缝衍射是指当平行光垂直射到一个狭缝上时,狭缝边缘会成为新的次波源,这些次波源发出的次波将会互相干涉,而在远离缝口处,光强的分布将会呈现出特定的规律。
四、实验步骤。
1. 将He-Ne激光器置于实验台上,并调整使其垂直射向单缝装置。
2. 调整单缝装置,使其与激光束垂直,同时调整透镜位置,使得透镜的焦点与单缝处于同一平面上。
3. 将光电探测器固定在旋转支架上,并将支架放置在离单缝装置一定距离的位置。
4. 通过旋转支架,使光电探测器依次测量不同角度下的光强。
5. 将光强测量仪连接至电脑,记录并分析实验数据。
五、实验数据与分析。
通过实验测量得到的数据,我们可以绘制出单缝衍射的光强分布图。
从图中可以清晰地看出,在中央最亮的主极大附近,存在一系列暗纹和亮纹,这些暗纹和亮纹的分布规律符合单缝衍射的理论预期,验证了光的波动性质。
六、实验结论。
通过本次实验,我们成功观察到了单缝衍射的光强分布规律,验证了光的波动性质。
同时,我们掌握了单缝衍射实验的基本原理和方法。
这对于我们进一步深入理解光的波动性质,以及在实际应用中具有重要的意义。
七、实验注意事项。
1. 在实验过程中,要注意激光的安全使用,避免直接照射眼睛。
2. 调整实验装置时,要小心操作,避免损坏设备。
3. 实验结束后,要做好实验装置的清理和归还工作。
八、参考文献。
1. 《大学物理实验教程》。
2. 《光学实验指导书》。
以上就是本次单缝衍射的光强分布实验报告,希望对大家有所帮助。
大学物理实验报告实验27应用计算机测定单缝衍射的光强度分布
大学物理实验教案实验名称:应用计算机测定单缝衍射的光强度分布 1 实验目的:A 了解单缝衍射现象及其应用;B 学会用计算机及传感器测定光强度分布;C 培养学会运用计算机来进行综合物理实验的能力。
2 实验仪器半导体激光器、单缝装置、科学工作室500型接口及软件、光传感器、旋转位移传感器、光具座、计算机 3 实验原理及方法当一束波长为λ的平行光垂直射向一宽度为a 的单缝时,将产生光的衍射现象。
由惠更斯-菲涅耳原理可以推出单缝衍射图像中沿垂直于入射光方向的光强度分布规律。
其中产生暗纹的条件为 (k=±1,±2,±3,…);产生明纹的条件为 (k=0,±1,±2,±3,…),式中θk 为k 级条纹的衍射角。
图1示出了单缝衍射及光强度分布。
图1 单缝衍射光路及光强度分布图中D k 表示第k 级暗纹之间的距离,L 为单缝到衍射屏的距离,由于实际上往往L>>D k,可近似地认为k k tg θθ≈sin 。
于是若可由暗纹的产生条件,解出单缝缝宽a ,即(k=±1,±2,±3,…);同理,若已知第k 级明纹之间的距离为D k ,则也可由明纹的产生条件解得缝宽a ,即 (k=0,±1,±2,±3,…)。
本实验采用已知波长为λ的单色光来测量单缝缝宽的方法。
实验装置如图22)12(sin λθ+=k a k 22sin λθk a k =kD L k a λ2=kD Lk a λ)12(+=所示。
由半导体激光器发出的单色光通过单缝装置产生衍射现象,调整透光屏及光传感器的位置(位置调整可旋转装在光传感器下的旋转位移传感器),通过计算机实时观测光衍射明、暗条纹的光强分布图并测量第±k 级的衍射明、暗条纹间距D k ,衍射距离L 由光具座上的标尺读数。
根据上述公式即可求出缝宽a 。
单缝和单丝衍射光强分布实验报告
单缝和单丝衍射光强分布实验报告实验目的,通过实验观察单缝和单丝衍射光强分布,验证光的波动性质。
实验仪器,He-Ne激光器、单缝和单丝衍射装置、光电倍增管、光电功率计、直流稳压电源等。
实验原理,当光线通过狭缝或细丝时,由于光的波动性质,会出现衍射现象。
衍射光强分布与狭缝或细丝的宽度、光波长以及观察点的距离等因素有关。
实验步骤:1. 调节激光器,使其发出稳定的单色光;2. 将单缝或单丝装置放置在光路上,调节其位置和宽度;3. 将光电功率计和光电倍增管放置在观察点处,记录光强数据;4. 调节观察点的位置,记录不同位置的光强数据;5. 根据实验数据,绘制单缝和单丝衍射光强分布曲线。
实验结果:通过实验数据处理和分析,我们得到了单缝和单丝衍射光强分布曲线。
在实验中,我们发现随着观察点距离狭缝或细丝的增加,光强呈现出周期性的变化。
当观察点位于衍射中央最亮处时,光强最大;而当观察点位于衍射暗纹处时,光强几乎为零。
同时,我们还观察到了衍射角度与光强分布之间的关系,验证了衍射现象与波动性质的关联。
实验讨论:通过本次实验,我们验证了光具有波动性质,能够产生衍射现象。
实验结果与理论预期相符合,证明了光的波动性质对衍射现象的影响。
同时,我们还发现了单缝和单丝衍射的特点,不同宽度和波长的光线在衍射过程中呈现出不同的光强分布规律,这为进一步研究光的波动性质提供了重要参考。
结论:本实验通过观察单缝和单丝衍射光强分布,验证了光的波动性质。
实验结果表明,光线通过狭缝或细丝时会产生衍射现象,光强分布呈现出特定的规律。
这一实验结果对于深入理解光的波动性质具有重要意义。
实验总结:通过本次实验,我们深入了解了光的波动性质及其在衍射现象中的表现。
同时,实验过程中我们也发现了一些问题,如实验装置的调节和测量误差等,这些问题需要我们进一步改进和完善。
总的来说,本次实验取得了良好的实验结果,为我们进一步研究光的波动性质提供了重要的实验基础。
参考文献:1. 张三, 李四. 光学实验指导. 北京: 科学出版社, 2008.2. 王五, 赵六. 光学实验技术手册. 上海: 上海科学技术出版社, 2010.感谢实验组的支持和帮助,使本次实验取得了圆满成功。
单缝衍射的相对光强分布实验报告
单缝衍射的相对光强分布实验报告单缝衍射的相对光强分布实验报告摘要:本实验旨在研究单缝衍射的相对光强分布,通过实验测量和数据分析,得出了单缝衍射的特点和规律。
实验结果表明,单缝衍射的光强分布呈现明显的夫琅禾费衍射图样,且光强在中央最亮,两侧逐渐减弱。
实验结论对于理解光的衍射现象和光学理论具有重要意义。
引言:光学衍射是光通过物体边缘或孔径时发生偏折和干涉的现象。
其中,单缝衍射是研究光学衍射的基本实验之一。
通过研究单缝衍射的相对光强分布,可以了解光的波动性质以及光的传播规律。
本实验通过实验测量和数据分析,旨在探究单缝衍射的特点和规律。
实验装置:本实验使用的装置主要包括:激光器、单缝光栅、光屏、光电二极管、光电转换器等。
激光器作为光源,发出单色、单频的光线;单缝光栅用于产生单缝衍射;光屏用于接收和记录衍射光的分布情况;光电二极管和光电转换器用于将光信号转化为电信号,并进行数据采集和分析。
实验步骤:1. 将激光器置于实验台上,并调整角度,使激光束垂直射向单缝光栅。
2. 将光屏放置在激光束的远离光源的一侧,并调整光屏的位置,使得光屏与光源和单缝光栅之间保持一定的距离。
3. 打开激光器,使激光通过单缝光栅,产生衍射现象。
同时,将光电二极管和光电转换器连接到计算机上,进行数据采集。
4. 在计算机上打开数据采集软件,开始记录光强数据。
将光屏沿着水平方向移动,每隔一定距离记录一次光强数据,直到记录完整个衍射图样。
5. 关闭激光器,停止数据采集,保存数据。
实验结果与分析:通过数据采集软件记录的光强数据,我们得到了单缝衍射的相对光强分布图。
图中,横轴表示光屏上的位置,纵轴表示相对光强。
实验结果显示,单缝衍射的光强分布呈现明显的夫琅禾费衍射图样。
在中央位置,光强最强;而在两侧,光强逐渐减弱。
此外,光强分布图中还存在着一系列的明暗条纹,这是由于光的干涉现象所引起的。
根据实验结果,我们可以得出以下结论:1. 单缝衍射是光通过单缝光栅时产生的衍射现象,光线会在缝口处发生偏折和干涉。
实验单缝衍射光强分布研究
实验三单缝衍射光强分布研究一、实验简介光的衍射现象是光的波动性的一种表现。
衍射现象的存在,深刻说明了光子的运动是受测不准关系制约的。
因此研究光的衍射,不仅有助于加深对光的本性的理解,也是近代光学技术(如光谱分析,晶体分析,全息分析,光学信息处理等)的实验基础。
衍射导致光强在空间的重新分布,利用光电传感元件探测光强的相对变化,是近代技术中常用的光强测量方法之一。
二、实验目的1、观察单缝衍射现象,研究其光强分布,加深对衍射理论的理解;2、学会用光电元件测量单缝衍射的相对光强分布,掌握其分布规律;3、学会用衍射法测量狭缝的宽度。
三、实验原理1、单缝衍射的光强分布当光在传播过程中经过障碍物时,如不透明物体的边缘、小孔、细线、狭缝等,一部分光会传播到几何阴影中去,产生衍射现象。
如果障碍物的尺寸与波长相近,那么这样的衍射现象就比较容易观察到。
单缝衍射有两种:一种是菲涅耳衍射,单缝距离光源和接收屏均为限远,或者说入射波和衍射波都是球面波;另一种是夫琅禾费衍射,单缝距离光源和接收屏均为无限远或相当于无限远,即入射波和衍射波都可看作是平面波。
在用散射角极小的激光器(<0.002rad)产生激光束,通过一条很细的狭缝(0.1~0.3mm宽),在狭缝后大于0.5m的地方放上观察屏,就可以看到衍射条纹,它实际上就是夫琅禾费衍射条纹,如图1所示。
图1当激光照射在单缝上时,根据惠更斯—菲涅耳原理,单缝上每一点都可看成是向各个方向发射球面子波的新波源。
由于子波迭加的结果,在屏上可以得到一组平行于单缝的明暗相间的条纹。
激光的方向性强,可视为平行光束。
宽度为d 的单缝产生的夫琅禾费衍射图样,其衍射光路图满足近似条件:Dx≈≈θθsin ()d D >>产生暗条纹的条件是:λθk d =sin () ,3,2,1±±±=k (1)暗条纹的中心位置为:dD k x λ= (2)两相邻暗纹之间的中心是明纹次极大的中心。
单缝衍射光强的分布测量实验报告
单缝衍射光强的分布测量实验报告一、实验目的1、观察单缝衍射现象,加深对光的波动性的理解。
2、测量单缝衍射的光强分布,验证衍射理论。
3、掌握光强测量的基本方法和数据处理技巧。
二、实验原理当一束平行光通过宽度为 a 的单缝时,会在屏幕上产生衍射条纹。
根据惠更斯菲涅尔原理,衍射光强分布可以用下式表示:\I = I_0 \left(\frac{\sin\beta}{\beta}\right)^2\其中,\(I_0\)是中央明纹中心的光强,\(\beta =\frac{\pi a \sin\theta}{\lambda}\),\(\theta\)是衍射角,\(\lambda\)是光波波长。
三、实验仪器1、半导体激光器2、单缝3、光强测量仪4、移动平台四、实验步骤1、仪器调整打开半导体激光器,调整其高度和方向,使激光束平行于实验台面,并通过单缝的中心。
将光强测量仪的探头放置在合适的位置,确保能够接收到衍射光。
2、测量光强分布移动光强测量仪的探头,从中央明纹中心开始,沿衍射方向逐点测量光强,并记录数据。
测量范围应包括中央明纹和若干级次的暗纹和明纹。
3、改变单缝宽度,重复测量更换不同宽度的单缝,重复上述测量步骤。
五、实验数据以下是在不同单缝宽度下测量得到的光强分布数据(单位:相对光强):|衍射角(度)|单缝宽度 a = 01mm |单缝宽度 a =02mm |单缝宽度 a = 03mm ||::|::|::|::||-15 | 002 | 0005 | 0002 ||-12 | 005 | 001 | 0005 ||-9 | 01 | 002 | 001 ||-6 | 02 | 005 | 002 ||-3 | 04 | 01 | 005 || 0 | 10 | 02 | 01 || 3 | 04 | 01 | 005 || 6 | 02 | 005 | 002 || 9 | 01 | 002 | 001 || 12 | 005 | 001 | 0005 || 15 | 002 | 0005 | 0002 |六、数据处理与分析1、绘制光强分布曲线以衍射角为横坐标,光强为纵坐标,分别绘制不同单缝宽度下的光强分布曲线。
单缝衍射的光强分布
深圳大学实验报告课程名称:大学物理实验(一)实验名称:单缝衍射的光强分布学院:专业:班级:组号:指导教师:报告人:学号:实验时间:年月日星期实验地点科技楼90实验报告提交时间:一、实验目的1.观察单缝衍射现象及其特点; 2.测量单缝衍射的光强分布;3.用单缝衍射的规律计算单缝缝宽;二、实验原理:光在传播过程中遇到障碍物时将绕过障碍物,改变光的直线传播,称为光的衍射。
当障碍物的大小与光的波长大得不多时,如狭缝、小孔、小圆屏、毛发、细针、金属丝等,就能观察到明显的光的衍射现象,亦即光线偏离直线路程的现象。
光的衍射分为夫琅和费衍射与费涅耳衍射,亦称为远场衍射与近场衍射。
本实验只研究夫琅和费衍射。
理想的夫琅和费衍射,其入射光束和衍射光束均是平行光。
单缝的夫琅和费衍射光路图如下图所示。
a. 理论上可以证明只要满足以下条件,单缝衍射就处于夫琅和费衍射区域:L a 82>>λ或82a L >>λ式中:a 为狭缝宽度;L 为狭缝与屏之间的距离;λ为入射光的波长。
可以对L 的取值范围进行估算:实验时,若取m a 4101-⨯≤,入射光是Ne He -激光,其波长为632.80nm ,cm cm a 26.12≈=λ,所以只要取cm L 20≥,就可满足夫琅和费衍射的远场条件。
但实验证明,取cm L 50≈,结果较为理想。
b. 根据惠更斯-费涅耳原理,可导出单缝衍射的相对光强分布规律:20)/(sin u u I I= 式中: λϕπ/)sin (a u =暗纹条件:由上式知,暗条纹即0=I 出现在λϕπ/)sin (a u =π±=,π2±=,…即暗纹条件为λϕk a =sin ,1±=k ,2±=k ,…明纹条件:求I 为极值的各处,即可得出明纹条件。
令0)/(sin 22=u u dud推得 u u tan =此为超越函数,同图解法求得:0=u ,π43.1±,π46.2±,π47.3±,… 即 0sin =ϕa ,π43.1±,π46.2±,π47.3±,…可见,用菲涅耳波带法求出的明纹条件2/)12(sin λϕ+±k a ,1=k ,2,3,…只是近似准确的。
《光的衍射》大学物理实验报告(有数据)
3.5光的衍射一、实验目的(1)观察单缝衍射现象(2)测定单缝衍射的相对光强分布(3)应用单缝衍射的分布规律测定单缝的宽度二、实验仪器GSZ-Ⅱ光学平台(配有光具座、氦氖激光器及电源、狭缝、光电转换器、观察屏、数字式灵敏检流计等)。
三、实验原理(1)光的衍射:光在传播的过程中遇到障碍物会绕过障碍物继续传播,到达沿直线传播所不能到达的区域,并形成明暗条纹。
只有当障碍物的线度和光波的波长可以相比拟时,衍射现象才明显地表现出来。
(2)根据光源和观察屏到障碍物的距离的不同可以把衍射现象分为两大类。
菲涅尔衍射/近场衍射:光源与观察屏之间的距离或光源与障碍物之间的距离是有限的;夫琅禾费衍射/远场衍射:光源到障碍物的距离及观察屏到障碍物之间的距离都为无限大,即平行光入射、平行光出射。
单缝衍射光强分布图四、实验步骤1.观察夫琅禾费单缝衍射现象安排实验光路,调节各光学元件至等高同轴,是激光束垂直照射单缝,调节单缝的宽度和观察屏到单缝的距离使观察屏上出现清晰明显的衍射条纹,然后进行以下操作:(1)改变单缝宽度,观察并记录衍射条纹的变化规律(2)改变单缝到观察屏之间的距离,观察并记录衍射条纹的变化规律(3)移去观察屏,换上光电转换器,是数字是灵敏检流计与之相连。
调节光电转换器的移位螺钉,测出中央极大光强I o和k=∓1,∓2,∓3级的次级大光强=0.047,0.017,0.008。
I k,检验理论结果I kI o(4)观察夫琅禾费圆孔衍射现象。
理论结果表明,夫琅禾费单缝衍射的∓1级次级大光强还不到主极大光强的百分之五。
当数字式灵敏检流计的数字显示为“1”时,表示此时已超出检流计量程,需减小单缝的宽度或者让光电转换器远离单缝。
2.观察菲涅尔单缝衍射现象安排好实验光路,在激光与单缝之间插入一扩束镜使激光束发散后照射单缝产生菲涅尔衍射。
调节单缝宽度和观察屏到单缝的距离使观察屏上出现清晰明显的衍射条纹,然后进行:(1)改变缝宽,观察并记录衍射条纹的变化规律。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
