NK系列指针推拉力计说明书

NK指针式推拉力表PPT优秀资料

NK-10指针式推拉力表
产品图片
产品简介
• NK-10指针式推拉力表是一种高精度小型便携式推拉力测打火机及点火装置、消防器材、制笔、建筑、渔具、化工、机械、IT等行业和科研机构作拉压负荷、插拔力测试、破坏性试验等，是代替管形测力计的新一代产品。
产品特点
• 1、机体高分辨率： 1/200的刻度板清晰易读；
4、机型规格丰富：从1Kgf至50Kgf共８种规格及2种刻度板可供选择； 1、机体高分辨率： 1/200的刻度板清晰易读；
•• 23425、、、种、机高机刻操体精型度作轻度规板性巧：格可佳：精丰供：机度富选简体为：择单重全从；旋量刻转1K轻度设gf，定(至fu可钮5ll0S单即Kcg手可afl共e灵轻)８的活易种0操选.5规作择%格；读；及取 112N4N41431N5N51N4NN41N、、、、、、、、、、、、、、、KKKKKKKK--------机机机机机机机高机操操机机机机1111111100000000体体体型型体型精体作作体型型体指指指指指指指指高高轻规规高规度高性性高规规高针针针针针针针针分分巧格格分格：分佳佳分格格分式式式式式式式式辨辨：丰丰辨丰精辨：：辨丰丰辨推推推推推推推推率率机富富率富度率简简率富富率拉拉拉拉拉拉拉拉：：体：：：：为：单单：：：：力力力力力力力力重从从从全旋旋从从111111表表表表表表表表//////量刻转转11111222222是是是是KKKKK000000轻度设设000000ggggg一一一一fffff的的的的的的，定定(至至至至至种种种种fu刻刻刻刻刻刻可钮钮55555l高高高高l00000度度度度度度S单即即KKKKK精精精精c板板板板板板ggggg手可可a度度度度fffffl共共共共共清清清清清清e灵轻轻小小小小)８８８８８的晰晰晰晰晰晰活易易型型型型种种种种种0易易易易易易操选选便便便便. 规规规规规读读读读读读作择择携携携携格格格格格；；；；；；；读读式式式式及及及及及取取推推推推22222峰峰种种种种种拉拉拉拉值值刻刻刻刻刻力力力力或或度度度度度测测测测间间板板板板板试试试试值值可可可可可仪仪仪仪；；供供供供供器器器器选选选选选。。。。择择择择择；；；；；峰值或间值； 2、机体轻巧：机体重量轻，可单手灵活操作；

NK-500推拉力计操作规范

NK-500指针推拉力计操作指导书设备编号：SJ04-004 设备名称：推拉力计保管部门：质量部使用、保管规定：1 目的提供推拉力计的正确使用和维护方法。

2 范围适合用于本公司的NK-500指针式推拉力计的操作及维护保养。

3 各部分的名称及说明3.1 推拉力计的各部分名称及说明，如图：4.1 仪器操作4.1.1使用功能：仪器的“PUSH”方向为推力方向，“PULL”方向为拉力方向。

仪表外圈刻度单位为“N”，内圈刻度单位为“KG”。

4.1.2按照测试需求，将推或拉力测试所需的配件装好，检查指针为归零状态，若指针未指向“0”刻度，可通过转动刻度盘将仪表的指针归零。

4.1.3根据测试需要，可选择峰值保持功能（记忆功能）或非保持功能（非记忆功能）。

①将PEAK按钮旋到“PEAK”处时，则为记忆状态（即指针会指在所施力的最大力度的数值上），按一下“PEAK”按钮回到非记忆状态，指针会归到零刻度上。

②将其按钮旋转到“TRACK”处时，则施力的力度为非记忆状态。

4.1.4测试推或拉力时，施力方向应与推/拉力轴成一条直线，读数时应正面平视表盘刻度进行读数。

4.1.4使用完毕后，将配件卸下放到仪器盒内。

4.2注意事项4.2.1使用时施力的力度不可超过仪器的最大量程。

4.2.2测试时，不可横向或斜向地向推拉力计杆施力。

4.3仪器保养4.3.1测试前请按设备开工前(后)检验记录点检设备；4.3.2推拉力计应由专门人员负责，任何其他人员不得移动、操作此设备；4.3.3保持仪器清洁，每次测试完毕，用包装盒装好，每年度至少校验一次；4.3.4若仪器发生异常和故障时,应通知相关管理人员维修,不得擅自拆卸，及时做好设备维修记录。

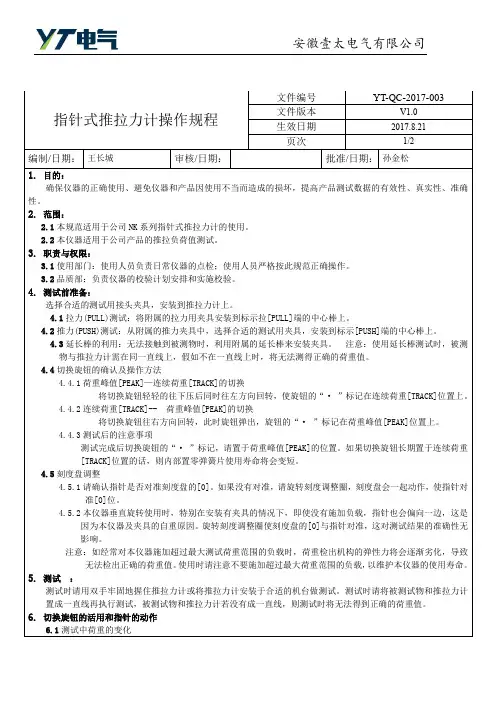

指针式推拉力计操作规程

指针式推拉力计操作规程文件编号YT-QC-2017-003文件版本V1.0生效日期2017.8.21页次1/2编制/日期：王长城审核/日期：批准/日期：孙金松1.目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.范围：2.1本规范适用于公司NK系列指针式推拉力计的使用。

2.2本仪器适用于公司产品的推拉负荷值测试。

3.职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。

3.2品质部：负责仪器的校验计划安排和实施校验。

4.测试前准备：选择合适的测试用接头夹具，安装到推拉力计上。

4.1拉力(PULL)测试：将附属的拉力用夹具安装到标示拉[PULL]端的中心棒上。

4.2推力(PUSH)测试：从附属的推力夹具中，选择合适的测试用夹具，安装到标示[PUSH]端的中心棒上。

4.3延长棒的利用：无法接触到被测物时，利用附属的延长棒来安装夹具。

注意：使用延长棒测试时，被测物与推拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。

4.4切换旋钮的确认及操作方法4.4.1荷重峰值[PEAK]—连续荷重[TRACK]的切换将切换旋钮轻轻的往下压后同时往左方向回转，使旋钮的“·”标记在连续荷重[TRACK]位置上。

4.4.2连续荷重[TRACK]-- 荷重峰值[PEAK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的“·”标记在荷重峰值[PEAK]位置上。

4.4.3测试后的注意事项测试完成后切换旋钮的“·”标记，请置于荷重峰值[PEAK]的位置。

如果切换旋钮长期置于连续荷重[TRACK]位置的话，则内部置零弹簧片使用寿命将会变短。

4.5刻度盘调整4.5.1请确认指针是否对准刻度盘的[0]。

如果没有对准，请旋转刻度调整圈，刻度盘会一起动作，使指针对准[0]位。

4.5.2本仪器垂直旋转使用时，特别在安装有夹具的情况下，即使没有施加负载，指针也会偏向一边，这是因为本仪器及夹具的自重原因。

指针式推拉力计使用说明书

指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便携式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、携带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。

现广泛应用于电子、高低压电器、五金制锁、汽车配件、粘胶化工、打火机及点火装置、制笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。

使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。

二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。

(1) 拉伸测试将拉伸用夹具安装到推拉桿上标示拉(PULL)的一端。

(2) 压缩测试将推压用夹具安装到推拉桿上标示压(PUSH)的一端。

(3) 加长桿的应用当单凭拉、压用夹具无法接触到被测试物时，请利用加长桿来安装夹具。

注意：测试时，被测试力与推拉力计的推拉桿需在同一直线上，否则无法测得准确的荷重值。

(4) 切換旋钮的使用方法(a) 荷重峰值(PEAK)——连续荷重值(TRACK)的切換将切換：旋钮轻轻的往下压同时往左方向转，使旋钮的“●”标记停在连续荷重值(TRACK)的位置上。

(b) 连续荷重值(TRACK)——荷重峰值(PEAK)的切換将切換：旋钮往右方向转，此时旋钮弹出，旋钮的“●”标记停在荷重峰值(PEAK)的位置上。

(c) 测试后的注意事项：测试完成后，请将切換旋钮的“●”标记置于荷重峰值(PEAK)的位置上。

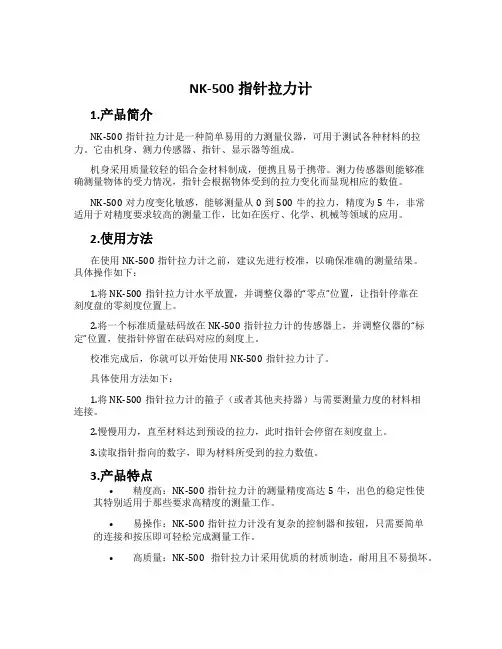

NK-500指针拉力计

NK-500指针拉力计1.产品简介NK-500指针拉力计是一种简单易用的力测量仪器，可用于测试各种材料的拉力。

它由机身、测力传感器、指针、显示器等组成。

机身采用质量较轻的铝合金材料制成，便携且易于携带。

测力传感器则能够准确测量物体的受力情况，指针会根据物体受到的拉力变化而显现相应的数值。

NK-500对力度变化敏感，能够测量从0到500牛的拉力，精度为5牛，非常适用于对精度要求较高的测量工作，比如在医疗、化学、机械等领域的应用。

2.使用方法在使用NK-500指针拉力计之前，建议先进行校准，以确保准确的测量结果。

具体操作如下：1.将NK-500指针拉力计水平放置，并调整仪器的“零点”位置，让指针停靠在刻度盘的零刻度位置上。

2.将一个标准质量砝码放在NK-500指针拉力计的传感器上，并调整仪器的“标定”位置，使指针停留在砝码对应的刻度上。

校准完成后，你就可以开始使用NK-500指针拉力计了。

具体使用方法如下：1.将NK-500指针拉力计的箍子（或者其他夹持器）与需要测量力度的材料相连接。

2.慢慢用力，直至材料达到预设的拉力，此时指针会停留在刻度盘上。

3.读取指针指向的数字，即为材料所受到的拉力数值。

3.产品特点•精度高：NK-500指针拉力计的测量精度高达5牛，出色的稳定性使其特别适用于那些要求高精度的测量工作。

•易操作：NK-500指针拉力计没有复杂的控制器和按钮，只需要简单的连接和按压即可轻松完成测量工作。

•高质量：NK-500指针拉力计采用优质的材质制造，耐用且不易损坏。

•多种用途：NK-500指针拉力计广泛应用于医学、化学、机械和科学研究等领域，在各种拉力测试环境下表现出色。

4.使用注意事项•在使用NK-500指针拉力计之前，必须进行校准，否则会影响测量精度。

•在使用过程中，需要注意保持机身平稳，以免影响测量结果。

•在完成测试后，应将NK-500指针拉力计置于安全位置，以确保仪器的安全性和耐用性。

拉力计操作指引

编号:HY-QC-007
版本:A
文件种类
推拉力计操作指引
生效日期:2004-9-1
仪器操作指引
页码:PAGE 1 OF 1
1.O目的和范围
为使用者提供正确的操作使用方法,以确保其精确度、稳定性和延长其使用寿命，保证产品质量和测量结果的信赖度。.
适用于生产检测超声波焊接电池铝镍复合带的焊接强度所用的NK-100型指针式推拉力计。
3．1．5刻度板调整
请确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度调整环归零。
3．2测试
将推拉力计安装于自制机台上使用，推拉力计与被测物成一条直线时再执行测试并读取数值。
3．3注意事项：
3．3．1请勿施加超过推拉力计最大测试范围之荷重，以避免造成破损及故障。
3．3．2避免将推拉力计保管或使用于低温、低湿、高温、高湿之场所，请在以下环境内保管或使用：温度-10～55℃、湿度15～90%。
2．0职责
质量工程部计量室有指导使用者正确操作及保养方法之职责。
各部门负责日常工作使用的维护和保养。
3．0程序
3．1测试前的准备
3．1．1拉伸（PULL）测试
将附属的拉伸用治具装到标示（ห้องสมุดไป่ตู้ULL）记号这一边的中心棒上；
3．1．2压缩（PUSH）测试
将附属的压缩治具中，选择适合被测试物品的治具，装到标示（PUSH）记号这一边的中心棒上；
3．1．3延长棒的使用
若安装治具后无法接触到被测试物时，可利用附属的延长棒来安装治具，使用延长棒测试时，被测物与拉力计需在同一直线上，假如不在同一直线上，将无法测得正确的荷重值。
3．1．4切换旋扭的确认
旋扭的·记号请置于TRACK位置上,切换旋扭的操作方法:PEAK向TRACK切换,将旋扭轻轻的往下压后同时往左方向转动;TRACK向PEAK的切换,将旋扭往右方向转动,此时旋扭不需要往下压;测试完成后切换用的旋扭的·记号请置于PEAK位置上,如果放在TRACK位置,会缩短内部归零弹片使用寿命.

指针式推拉力计操作规程

1目的提供指针式推拉力计的正确操作方法,确保测量数据的准确性。

2适用范围适用于NK—５0０指针式推拉力计（以下简称推拉力计)的操作及管理。

3职责质管部负责推拉力计的管理工作,检验员实施具体操作。

4内容4.1推拉力计的技术规格4.1.1使用量程：５00Ｎ；4.1.2测量精度：2.5N.4.2推拉力计的注意事项4.2.1使用时施力的力度不可超过仪器的最大量程．测试时,不可横向或斜向地向推拉力计杆施力;4.2.2本仪器为精密仪器,移动时应轻拿轻放。

4.2.3操作者在使用推拉力计时要注意控制好自身的重心,以免在试样断裂或夹具松脱时跌伤;4.3每月一次对仪器进行功能和外观进行检查及维护如下：◆检查仪器的准确度及指针是否可归零;◆保持仪器的清洁,使用干净的软布清洁仪器表面。

4.4推拉力计的操作4.4.1仪器的“PUSH"方向为推力方向，“PＵLL”方向为拉力方向。

仪表外圈刻度单位为“N"，内圈刻度单位为“KG”;4.4.2按照测试需要,将推或拉力测试所需的配件装好,检查指针为归零状态，如指针未指向“0＂刻度，可通过转动刻度盘将仪表的指针归零；4.4.3根据测试需要，可选择峰值保持功能（记忆功能)。

将“ＰＥAＫ”按钮旋到“PEAK”处时,则为记忆状态(即指针会指在所施力的最大力度的数值上)，按一下“PEＡK”按钮,指针会回到非记忆状态。

将其旋到“TRAＣＫ”处时，则施力的力度为非记忆状态。

施力时,施力方向应与推／拉力轴成一条直线，读数时应正面平视表盘刻度进行读数;4.4.4使用完毕后，将配件卸下放到仪器箱内。

4.5推拉力计的测试案例4.5.1指针式推拉力计表盘每格2。

５N,指针处于格与格之间,如图示:指针处于第2７格至２8格之间。

则，读数为27*２。

５+估值=67。

5N+估值，估值2。

5＊0.6＝1。

5Ｎ，则正确读数为67。

5+1。

5=69N。

5相关文件5.1《检验设备管理制度》6相关记录无7修订记录。

推拉力计操作规范

5.1、将推拉力计放置在平整的桌面上,将夹持治具安装在推拉力计的PULL或PUSH端。
5.2、将产品公端或母端(或端子)夹持在夹持治具上,按下归零按钮,看此时指针是否归零,若指针未指向零点,可旋转表盘至零点。
5.3、手持产品母端或公端,将其垂直插入(或拔出)与之配合的公产品或母产品至完全配合处(或配合完全脱离时)。C0 NhomakorabeaB
9
8
7
6
5
4
3
2
1
0
A
9
8
7
6
5
4
3
2
1
0
版本
版次
ECN NO.
日期
修订页次
变更描述
核准
审核
制订
发行签章
BY
DATE
一、目的
为了保证量测的准确性，减少人为误差，确保量测过程的一致性，特制订此操作规范。
二、适用范围
本操作规范适用于NK-100型推拉力计。
三、校正周期
半年
四、参考文件:
操作说明书
五、操作步骤
5.4、视线垂直于表盘,从表盘读取实测值,并将结果记录下来。
5.5、测试完成后必须将产品取走,将推拉力计归零。
六、日常保养
6.1、每日必须对推拉力计外表面进行清洁。
6.2、每个月必须对推拉力计的各按钮进行保养,确认,并做好保养记录。
6.3、当发现耐电压机出现故障时,必须立即停止使用,并通知厂常进行维修,并将维修结果详细记录下来。

指针式拉力、压力计设备操作说明书

设备操作說明書
仪器名称指針式拉力、壓力計功能拉力、壓力文件编号
仪器型号NK-100 厂商版本A0
一﹑面板介紹﹕
1
4
2
3
1、PULL：拉的測重端口
2、旋轉式刻度盤
3、TRACK/PEAK：測量軌跡和指針復位頂部“0”刻度轉換鍵
4、PUSH：推的測重端口
二﹑使用步驟﹕
1、將指針式拉壓力計取出，檢查指針是否在“0”刻度，若不在，可順時針或逆時針旋
轉刻度盤。

2、根據所需測試方式選擇TRACK/PEAK。

3、根據測量距離可選擇加長轉換桿。

4、根據待測物測量方式，選擇點測量，面測量，線測量或是稱鉤測量。

5、根據待測物選擇拉或推測量端。

6、選擇后進行待測物測量，測量完成，將各選件放回原處。

三﹑注意事項﹕
1、測量的力不能大於10kg。

2、不能泡在水里或是在潮濕的環境里測試。

3、“顯示表”不能往里壓或是往外拔。

4、在使用前確認指針式拉壓力計是否在有效期。

指针式推拉力计操作指引

指针式推拉力计操作指引（ISO9001-2015）1.0目的：确保使用时得到正确的数据，保证使用者有一致的操作规范。

2.0适用范围：适用于本公司检测用的推拉力计。

3.0参考文件:指针式拉压力计AK/AN/NK系列说明书。

4.0职责：品质部：推拉力计的使用、保管，及日常维护。

技术部：负责对推拉力计的校正、维修等。

5.0使用前注意事项：确认推拉力计校正是否在有效期限内，超出校正期限不可使用，必须校正合格后方可使用。

6.0操作说明：6.1选择适合用的治具，安装到推拉力计上6.1.1拉伸（PULL）测试:将拉伸用治具装到标示“PULL”记号这一边的中心棒上。

6.1.2推力（PUSH）测试:从推力用治具中选择适合被测试物用的治具，装到标示“PUSH”这一记号的中心棒上6.2延长棒的利用：如治具安装后，无法测试到被测试物时，利用延长棒来安装到中心棒上进行测试注意：使用重延长棒测试时，被测物与拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。

6.3切换旋钮的确认：旋钮的●记号请置于TRACK位置上。

切换旋钮的操作方法如下：6.3.1PEAK→TRACK的切换：将旋钮轻轻往下压后同时往左方向旋转。

6.3.2TRACK→PEAK的切换：将旋钮往右方向旋转，此时不需要往下压。

6.3.3测试后的注意：测试完成后切换用之旋钮的●记号，请置于PEAKR的位置如果放在TRACK的位置的话，则内部之归零弹片使用寿命将会缩短。

6.4刻度板调整（Adjustment）6.4.1确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度板直到指针对准刻度板“0”为止。

6.4.2捶直放置使用时，特别在安装有治具的情况下，即使没有施加负载,指针也会偏向一边，这并非不良品，而时因为推拉力计与治具的自重原因，旋转刻度调整使刻度板的“0”与指针对准。

注意：使用时请不要施加超过最大荷重范围的负载,以减少推拉力计的使用寿命。

6.5测试：6.5.1牢固的握住推拉力计进行测试，拉力测试时被测试物与推拉力计成一直线时再再进行测试，被测试物和推拉力计测若没有成一直线时，则测试无法得到正确的荷重值。

NK系列指针式推拉力计操作规程

NK系列指针式推拉力计操作规程（ISO45001-2018/ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2.0范围：2.1本规范适用于公司NK系列指针式推拉力计的使用。

2.2本仪器适用于公司产品的推拉负荷值测试。

3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。

3.2品质部：负责仪器的校验计划安排和实施校验。

4.0测试前准备：选择合适的测试用接头夹具，安装到推拉力计上。

4.1拉力(PULL)测试：将附属的拉力用夹具安装到标示拉[PULL]端的中心棒上。

4.2推力(PUSH)测试：从附属的推力夹具中，选择合适的测试用夹具，安装到标示[PUSH]端的中心棒上。

4.3延长棒的利用：无法接触到被测物时，利用附属的延长棒来安装夹具。

注意：使用延长棒测试时，被测物与推拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。

4.4切换旋钮的确认及操作方法4.4.1荷重峰值[PEAK]—连续荷重[TRACK]的切换将切换旋钮轻轻的往下压后同时往左方向回转，使旋钮的“·”标记在连续荷重[TRACK]位置上。

4.4.2连续荷重[TRACK]--荷重峰值[PEAK]的切换将切换旋钮往右方向回转，此时旋钮弹出，旋钮的“·”标记在荷重峰值[PEAK]位置上。

4.4.3测试后的注意事项测试完成后切换旋钮的“·”标记，请置于荷重峰值[PEAK]的位置。

如果切换旋钮长期置于连续荷重[TRACK]位置的话，则内部置零弹簧片使用寿命将会变短。

4.5刻度盘调整4.5.1请确认指针是否对准刻度盘的[0]。

如果没有对准，请旋转刻度调整圈，刻度盘会一起动作，使指针对准[0]位。

4.5.2本仪器垂直旋转使用时，特别在安装有夹具的情况下，即使没有施加负载，指针也会偏向一边，这是因为本仪器及夹具的自重原因。

指针式推拉计作业指导书

医疗设备股份有限公司编号：GRYL·ZL·QP·JCSB·M04-A/00○密指针式推拉计作业指导书（编制时间：）编制：审核：批准：受控状态：____-____-____发布 ____-____-____实施各版本建立及修订履历目录1 目的 (1)2 适用范围 (1)3 术语与定义 (1)4 职责和权限 (1)5 程序 (1)5.1注意事项 (1)5.1.1 人身安全及防护 (1)5.1.2注意事项 (1)5.1.3 应用失准验证 (1)5.2使用方法 (1)5.2.1 功能说明 (1)5.2.2 操作说明 (2)5.3维护与保养 (4)6.相关文件 (4)7.记录表样 (4)1 目的让操作人员在使用指针式推拉力计进行测量时能规范操作步骤,以避免由于操作不当引起的测量数据错误，超差等品质事故或仪器损坏。

2 适用范围本仪器型号为NK-200，适用于多行业和各类机构组织的推拉负荷测试，插拔力测试，破坏性试验等需要精确测量拉力和推力的场合。

3 术语与定义无。

4 职责和权限4.1质量部负责指针式推拉力计的发放、校验、测试、问题处理。

4.2借用人员负责指针式推拉力计日常维护，保养，使用。

5 程序5.1 注意事项5.1.1 人身安全及防护无。

5.1.2注意事项指针式推拉计在使用过程中，应注意以下事项：1）勿施加超过仪器最大测量范围的负荷，以免造成破损及故障。

2）为配合测量而制作的夹具等需满足推拉力计的最大负荷要求，以防造成一起破损或危及测试人员安全。

3）避免将推拉力计保管或适用于低温、低湿或高温、高湿的场所，在规定的环境内保管或使用。

4）仪器应保管于水平牢固的场合，防止仪器跌落而导致损坏。

5.1.3 应用失准验证5.1.3.1定期按照说明书的要求进行校正。

5.1.3.2确认测试结果数据是否与以往数据偏差不大，如偏差较大应进行仪器准确性验证。

5.2 使用方法5.2.1 功能说明5.2.1.1指针式推拉计的结构名称如图5-1：图5-15.2.1.2指针式推拉计的技术参数如表5-1：表5-1：5.2.2.1 使用前准备1）选择合适的接头夹具，安装到推拉力计上。

NK-500指针式推拉力计

NK-500指针式推拉力计一、功能用途NK 系列是一种高精度小型便携式推拉力测试仪器。

适用于电子电器、五金制锁、汽车配件、轻工防织、打火机及点火装置、消防器材、制笔、建筑、渔具、化工、机械、IT等行业和科研机构作拉压负荷、插拔力测试、破坏性试验等，是代替管形测力计的新一代产品。

二、主要特点◆指针式指示，读数方便、准确、精度高◆两种单位(N、kgf)双重显示，无须单位换算◆峰值保持和荷重实时值指示自由切换，使用方便◆手持设计，体积小巧，操作简单，可安装在各类工作台上使用，可适配各类夹具，方便各类产品的测试◆可靠且精美的包装，易于运输、保存、维护◆保修一年，终身维护三、规格参数型号规格 Model NK-10 NK-20 NK-30 NK-50 NK-100 NK-200 NK-300 NK-500最大测量值 Max load 10N1kg20N2kg30N3kg50N5kg100N10kg200N20kg300N30kg500N50kg负荷分度值Load graduation value 0.05N0.01kg0.1N0.02kg0.2N0.02kg0.25N0.05kg0.5N0.1kg1.0N0.2kg2.0N0.2kg2.5N0.5kg型号规格 Model NKB-10 NKB-20 NKB-30 NKB-50 NKB-100 NKB-200 NKB-300 NKB-500最大测量值 Max load10N2.2lb20N4.4lb30N6.6lb50N11lb100N22lb200N44lb300N66lb500N110lb负荷分度值Load graduation value 0.05N0.02lb0.1N0.04lb0.2N0.04lb0.25N0.1lb0.5N0.2lb1.0N0.4lb2.0N0.4lb2.5N1.0lb示值误差 Value error ±1%推拉杆行程 Rod journey 10mm四、产品结构图。

NK-200指针式推拉力计

NK-200指针式推拉力计推拉力计是工业实验和家庭实验中常用的一种测试仪器。

在众多推拉力计中，NK-200指针式推拉力计是一种广泛使用的测试仪器，具有精度高、易于使用、承载能力强等特点。

本文将介绍NK-200指针式推拉力计的基本结构、工作原理、使用方法以及注意事项。

基本结构NK-200指针式推拉力计由外壳、钩子、指示器、百分表阀门等组成。

外壳由合金材料制成，具有很好的防腐和耐磨性能。

钩子是指针式推拉力计的承载部分，它通常由金属材料制成，能够承受大量的力。

指示器是测量从钩子传来的力的部件，它显示了所施力的值。

指示器的读数范围通常在0-200N之间。

百分表阀门部分是控制指示器读数的调节部分，通过它可以调节指示器的灵敏度，使之可以适应不同的实验需求。

工作原理NK-200指针式推拉力计的工作原理基于胡克定律。

胡克定律是描述弹簧力的基本定律，它表明在一条弹簧上增加的变形量（即弹性变形的长度）和弹簧所受的力成正比。

NK-200推拉力计将弹簧作为其基础成分，通过该弹簧的伸缩变形来测量所施力的大小。

在使用NK-200指针式推拉力计时，首先将测试物件的所需以力施加在钩子上，弹簧会随着力的施加而变形。

百分表阀门的调节可以控制指示器的灵敏度，以显示所施力的大小。

同时，钩子始终处于垂直方向，使所测量的力在测试物件的方向上完全传递。

这样，NK-200指针式推拉力计可以快速地测量物件的推拉力。

使用方法使用NK-200指针式推拉力计的方法非常简单。

首先将测试物件的所需以力施加在钩子上，百分表阀门的调节可以控制指示器的灵敏度，以显示所施力的大小。

测量完成后，将力平稳地从钩子上卸下即可。

尽管使用过程十分简单，但为了保证测量结果的准确性，我们需要采用一些技巧，例如：1.测量力的方向应与钩子的方向垂直，防止其他因素影响测量结果。

2.测量前应清理好钩子和测试物件，避免杂质的存在影响测量结果。

3.在实验过程中，应保证测试环境的稳定性，避免因环境受到干扰而影响测量结果。

指针式推拉力计操作规程

文件制修订记录1.0目的：确保使用时得到正确的数据，保证使用者有一致的操作规范。

2.0适用范围：适用于本公司检测用的推拉力计。

3.0参考文件:指针式拉压力计AK/AN/NK系列说明书。

4.0职责：品质部：推拉力计的使用、保管，及日常维护。

技术部：负责对推拉力计的校正、维修等。

5.0使用前注意事项：确认推拉力计校正是否在有效期限内，超出校正期限不可使用，必须校正合格后方可使用。

6.0操作说明：6.1选择适合用的治具，安装到推拉力计上6.1.1拉伸（PULL）测试:将拉伸用治具装到标示“PULL”记号这一边的中心棒上。

6.1.2推力（PUSH）测试:从推力用治具中选择适合被测试物用的治具，装到标示“PUSH”这一记号的中心棒上6.2延长棒的利用：如治具安装后，无法测试到被测试物时，利用延长棒来安装到中心棒上进行测试注意：使用重延长棒测试时，被测物与拉力计需在同一直线上，假如不在一直线上时，将无法测得正确的荷重值。

6.3切换旋钮的确认：旋钮的●记号请置于TRACK位置上。

切换旋钮的操作方法如下：6.3.1PEAK→TRACK的切换：将旋钮轻轻往下压后同时往左方向旋转。

6.3.2TRACK→PEAK的切换：将旋钮往右方向旋转，此时不需要往下压。

6.3.3测试后的注意：测试完成后切换用之旋钮的●记号，请置于PEAKR的位置如果放在TRACK的位置的话，则内部之归零弹片使用寿命将会缩短。

6.4刻度板调整（Adjustment）6.4.1确认指针是否对准刻度板的“0”，如果没有对准时，旋转刻度板直到指针对准刻度板“0”为止。

6.4.2捶直放置使用时，特别在安装有治具的情况下，即使没有施加负载,指针也会偏向一边，这并非不良品，而时因为推拉力计与治具的自重原因，旋转刻度调整使刻度板的“0”与指针对准。

注意：使用时请不要施加超过最大荷重范围的负载,以减少推拉力计的使用寿命。

6.5测试：6.5.1牢固的握住推拉力计进行测试，拉力测试时被测试物与推拉力计成一直线时再再进行测试，被测试物和推拉力计测若没有成一直线时，则测试无法得到正确的荷重值。

指针式推拉力计使用说明书

指针式推拉力计使用说明书一、推拉力计简介Nk 系列推拉力计是小型便攜式的拉力、压力测试仪器，具有高精度、易操作、可同时显示牛顿和公斤单位、攜带方便之优点，而且有一个可作荷重峰值(PEAK)测试及连续荷重值(TRACK)测试切換使用的切換旋钮(PEAK/TRACK 钮)。

现广泛应用于电子、高低压电器、五金製锁、汽车配件、粘胶化工、打火机及点火装置、製笔、轻工、建筑、纺织、机械等行业和科研机构作拉压负荷、插拔力、破坏性试验测试等，是老式测力计的替代产品。

使用本仪器前请详细阅读此说明书，以便充分运用本仪器所具有的功能，使测试时能得到准确的数值。

二、随机附件明细表型号名称数量NK-10NK-20NK-30NK-50NK -100NK -200NK-300NK -500压缩用夹具拉伸用夹具加长使用说明书检查证明书桿4111141111411114111141111411114111141111三、结构名称四、外形及安装尺寸五、规格参数N K -1010N 1k g 1N 0.1k g 0.05N 10g N K -2020N 2k g 2N0.2k g0.1N 20g N K -3030N 3k g 3N0.3k g0.2N 20g N K -5050N 5k g 5N 0.5k g 0.25N 50g N K -100100N 10k g 10N 1k g 0.5N 100g N K -200200N 20k g 20N 2k g 1.0N 200g N K -300300N 30k g 30N 3k g 2.0N 200g N K -500500N 50k g 50N 5k g2.5N 500g 10m m2010-27~+7015%~80%R H ℃±℃℃℃周围无震源及腐蚀性介质型号最大测试值最小测度值最小分度值推拉行程工作度运输度相对湿度工作环境桿溫溫六、测试前准备选择合适的测试用接头夹具，安装到推拉力计上。
