1 工程名称分部工程建筑装饰装修分项工程名称：玻璃幕墙（预埋、龙骨安装）交底内容:1、立柱应先与连接件连接，然后连接件再与主体预埋件连接,并进行调整和及时固定。
2、立柱安装误差不得积累，且开启窗处为正公差。
3、立柱与连接件（支座）接触面之间必须加防腐隔离柔性垫片。
4、上、下立柱之间应留有不小于15mm的缝隙,闭口型材可采用长度不小于250mm的芯柱连接,芯柱与立柱应紧密配合.5、立柱先进行预装，立柱按偏差要求初步定位后,应进行自检；对不合格的应进行调校修正.自检合格后，需报质检人员进行抽检，抽检合格后才能将连接件正式焊接牢固，焊缝位置及要求按设计图纸,焊缝高度不小于7mm,焊接质量应符合现行国家标准《钢结构工程施工质量验收规范》。
6、焊接完毕后应进行二次复核。
相邻两根立柱安装标高偏差不应大于3mm，同层立柱的最大标高偏差不应大于5mm；相邻两根立柱固定点的距离偏差不应大于2mm。
7、立柱安装牢固后，必须取掉上、下两根立柱之间用于定位伸缩缝的标准块,并在伸缩缝处打密封胶。
8、横梁安装必须在土建作业完成及立柱安装后进行，自上而下进行安装;同层自下而上安装,当安装完一层高度时，应进行检查、调整、校正、固定,使其符合质量要求。
9、应按设计要求安装横梁,横梁与立柱接缝处打与立柱、横梁颜色相近的密封胶。
10、横梁两端与立柱连接处应加弹性橡胶垫，弹性橡胶垫应有20%—35%的压缩性，以适应和消除横向温度变形的要求。
11、同一根横梁两端或相邻两根横梁的水平标高偏差不应大于1mm。
同层标高偏差,当一幅幕墙宽度不大于35m时，不应大于5mm；当一幅幕墙宽度大于35m时，不应大于7mm.交底人：年月日接底人：年月日2工程名称分部工程建筑装饰装修分项工程名称:玻璃幕墙（玻璃板块、面板的加工、制作及安装）交底内容：1、钢化和夹丝玻璃都不允许在现场切割,而应按设计尺寸在工厂进行；玻璃切割、钻孔、磨边等加工工序应在钢化前进行。
1.玻璃幕墙技术交底(明框)
工程名称中商海港城C区商业玻璃幕墙交底部位明框玻璃幕墙工程和采光顶工程工程编号日期2018年8月11日交底内容：1.工程概况1.1、项目名称：中商海港城C区商业玻璃幕墙和采光顶工程1.2、项目地址：唐山市海港开发区1.3、建设单位：中商置业房地产开发有限公司1.4、总包单位：河北建设集团天辰建筑工程有限公司1.5、监理单位：唐山金狮工程建设监理有限公司1.6、设计单位：北京清大原点建筑设计有限公司1.7、结构类型：钢筋混凝土框架结构1.8、幕墙高度：最高21.6米1.9、建筑层高：3层1.10、抗震设防烈度：71.11、防火等级：一级1.12、防雷等级：二级1.13、地面粗糙度类型：A类1.14、质量标准：“合格”。
2.施工准备2.1、主要材料：2.1.1、6Low-e+12A+6双钢化中空玻璃、80mm厚单面带铝箔保温岩棉（容重不小于80kg/m3）、4mm厚铝塑板衬板（阻燃型）2.1.2、铝合金明框隔热型材、100mm厚防火岩棉（容重不小于100kg/m3）、1.5mm厚镀锌钢板2.1.3、300*200*8热镀锌后置埋件、M12化学锚栓、L100*50*8热镀锌钢制转接件、M12*110不锈钢螺栓（A2-70）、M6*90不锈钢螺栓（A2-70）、ST4.8*25不锈钢自攻钉、Ф12热镀锌避雷圆钢、25mm2 编制铜线。
2.1.4、硅酮耐候密封胶、硅酮结构密封胶（双组份）、防火密封胶、三元乙丙胶条、五金件。
2.2、主要机具：型材切割机、台钻、电焊机、电锤、手电钻、空气压缩机、角磨机、胶枪、2m靠尺、经纬仪、水准仪等。
2.3、作业条件：2.3.1、主体及二次结构施工完毕，并经检验合格。
2.3.2、玻璃、各种铝合金型材、热镀锌连接件、热镀锌埋板、不锈钢螺栓等已进场，其质量、规格、数量各项技术性能指标符合设计和规范要求。
技术负责人：交底人：接交人：工程名称中商海港城C区商业玻璃幕墙交底部位明框玻璃幕墙工程和采光顶工程工程编号日期2018年8月11日2.3.3、幕墙位置和标高基准控制点、线已测设完毕，并验收合格。

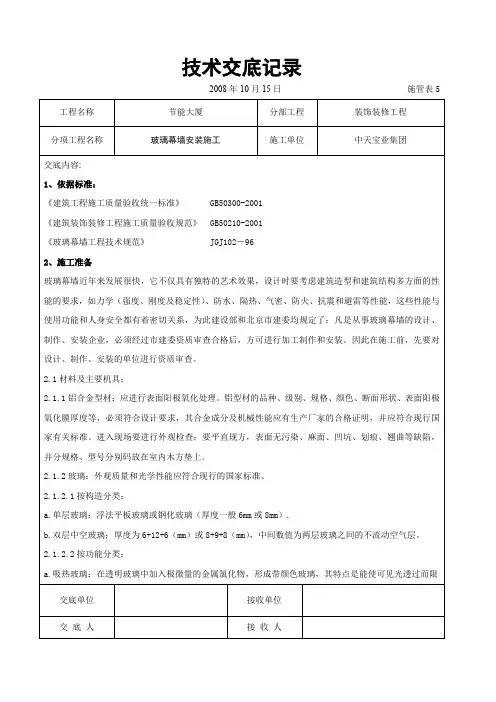

玻璃幕墙安装施工交底记录
