有机材料与电子学
有机半导体材料的结构性质及其应用研究
有机半导体材料的结构性质及其应用研究引言有机半导体材料作为一种新型的功能材料，在电子学领域取得了重大的突破。
它不仅具有传统的无机半导体材料的基本特性，如可调性、可扩展性、低成本和柔性等，而且还具有自身独特的特性，如化学可变性、可溶性和生物相容性等。
本文将针对有机半导体材料的结构性质及其在各个领域的应用进行深入探讨。
第一章有机半导体材料的结构性质1.1 分子结构有机半导体材料的分子结构可以根据其具体的应用需求进行设计和调控。
一般来说，有机半导体材料的分子结构由共轭芳香基团、电子受体基团和电子给体基团等组成。
其中，共轭芳香基团的引入可以提高材料的载流子迁移率，电子受体基团的引入可以增加材料的电子亲和能力，电子给体基团的引入可以增加材料的离子化程度。
1.2 分子组装有机半导体材料的分子组装结构对其电学、光学和力学性质具有重要影响。
通过控制分子之间的相互作用力，可以实现不同的分子组装结构，如有序堆积、无序堆积和无序晶体等。
这些不同的分子组装结构将直接影响材料的载流子迁移率、发光效率和机械强度等性质。
1.3 能带结构有机半导体材料的能带结构与其电学性质密切相关。
一般来说，有机半导体材料的能带结构可以分为价带和导带。
通过调控共轭芳香基团的数量和类型，可以实现不同能带宽度和能带位置的调节，从而实现材料的引导、整流和发光等功能。
第二章有机半导体材料在电子学中的应用2.1 有机薄膜晶体管有机薄膜晶体管是有机半导体材料在电子学领域的重要应用之一。
其特点是具有低面积成本、柔性可弯曲和低温制备等优势。
有机薄膜晶体管可以用于制造可穿戴设备、柔性显示器和传感器等。
2.2 有机光电器件有机半导体材料还可用于制备有机光电器件，如有机太阳能电池和有机发光二极管等。
有机太阳能电池具有高转换效率、可弯曲性和低成本等优势，可以广泛应用于可再生能源领域。
有机发光二极管具有色彩饱和度高、可调光性和快速响应性等特点，可以广泛应用于显示器和照明等领域。
有机化学基础知识点有机电子学与有机发光材料
有机化学基础知识点有机电子学与有机发光材料有机化学基础知识点：有机电子学与有机发光材料有机电子学是研究有机材料（由含有碳原子的化合物组成）在电子器件中的应用的学科，旨在开发出性能优异的有机电子器件。
而有机发光材料则是有机电子学领域中的重要组成部分，它是指可以在外界刺激下发出可见光的有机材料。
在本文中，我们将了解有机电子学的基础知识点，并讨论有机发光材料的应用。
一、有机电子学基础知识点1. 有机半导体有机半导体是有机电子学的核心材料之一，它具有导电性能介于导体和绝缘体之间。
有机半导体的导电机制通常与电子在分子间跃迁相关，这与无机半导体的载流子传输机制有所不同。
2. 共轭体系共轭体系指的是由连续的π键构成的体系，常见的有机半导体就是通过共轭体系来传导电子的。
共轭体系的长度和共轭程度影响着有机半导体的电子传输性能和光学性能。
3. 有机导体和有机绝缘体有机导体和有机绝缘体分别指导电性能较好和导电性能较差的有机材料。
有机导体通常含有较多的共轭体系，能够提供载流子的传导路径；而有机绝缘体则在分子结构中缺乏共轭体系，电子很难传导，因此表现出绝缘特性。
4. 有机光电器件有机光电器件利用有机材料的光电转换特性，将光能转化为电能或将电能转化为光能。
常见的有机光电器件包括有机太阳能电池、有机发光二极管（OLED）和有机薄膜晶体管（OTFT）等。
二、有机发光材料的应用1. 有机发光二极管（OLED）OLED是一种基于有机薄膜材料的发光二极管，具有自发光、视角宽、色彩饱和度高等优点。
它可以应用于显示器、照明、手机屏幕等领域。
2. 有机太阳能电池有机太阳能电池利用有机半导体材料将太阳能转化为电能。
相比传统硅基太阳能电池，有机太阳能电池具有制备成本低、柔性适应性强等特点，有望应用于可穿戴设备、智能家居等领域。
3. 有机荧光材料有机荧光材料是一类在外界激发下能够发出荧光的有机物质。
它们具有发光效率高、发光颜色可调等特点，广泛应用于发光二极管、显示技术、生物荧光成像等领域。
有机电子学各章知识点总结
非平衡载流子非平衡载流子的注入与复合：用光照使得半导体内部产生非平衡载流子的方法，称为非平衡载流子的光注入。
光注入是=∆N p ∆，在一般情况下，对于n 型半导体，注入的非平衡载流子浓度比平衡时多数载流子浓度低的多，0n n≤≤∆，0n p ≤≤∆ ，满足这种条件的注入称为小注入，0p p ≥≥∆，即使小注入，非平衡少数载流子浓度还是可以比平衡少数载流子浓度大的多，它的影响就显得十分重要了，往往是非平衡少数载流子起着重要作用，通常说的非平衡载流子都是指非平衡少数载流子。
此外，还有非平衡载流子的电注入，即加电压，E FP 和E fn 偏离的大小直接反应半导体偏离热平衡态的程度。
他们偏离越大，说明不平衡程度越显著，两者靠得越远，两者重合时，形成统一费米能级，处于平衡态。
非平衡载流子的寿命：由于相对于非平衡多数载流子。
非平衡少数载流子的影响处于主导决定的地位，因此非平衡载流子寿命常称为少数载流子寿命。
寿命标志着非平衡载流子浓度减小到原值的e 1所经历的时间。
不同的材料寿命很不相同，即使是相同的材料在不同条件下，寿命也可在很大范围内变化。
在小注入条件下，当温度和掺杂一定时，寿命是一个常数，寿命和多数载流子浓度成反比，或者说，半导体电导率越高，寿命越短。
对于窄禁带材料，直接复合是主要的。
准费米能级：当半导体的平衡态遭到破坏而存在非平衡载流子时，可以认为就价带和导带上得电子讲，他们各自基本上处于平衡态，而导带和价带之间处于不平衡状态，因而费米能级和统计分布函数各自仍然是试用的，可以分别引入导带费米能级和价带费米能级，他们都是局部的费米能级，称为准费米能级。
导带和价带的不平衡就体现在他们的准费米能级是不重合的，导带的称为电子准费米能级，价带的称为空穴费米能级。
复合理论：非平衡载流子的复合大致分两种：①直接复合：电子在导带和价带之间的直接跃迁，引起电子和空穴的直接复合。
②间接复合：电子和空穴通过复合中心复合。
有机化学中的新材料与应用
有机化学中的新材料与应用有机化学是研究碳氢化合物及其衍生物的化学科学，广泛应用于许多领域，为我们的生活带来了许多新材料和应用。
本文将探讨有机化学中的一些新材料以及它们的应用。
一、生物降解塑料生物降解塑料是一种环境友好型的塑料，它可以在正常的环境条件下被微生物代谢和降解，降解产物对环境没有污染。
这种塑料主要由可再生资源制成，如玉米淀粉和纤维素。
它在塑料包装、食品容器和农业薄膜等领域得到广泛应用，有效减少了对环境的影响。
二、光致变色材料光致变色材料是一种能够在光照射下改变颜色的材料。
它们的分子结构可以通过紫外光、可见光或红外光的照射而发生可逆的结构变化，从而改变材料的颜色。
这种材料在信息显示、可见光通信和光子学等领域具有潜在的应用前景。
三、有机光电材料有机光电材料是一种能够将光能转化为电能或者将电能转化为光能的材料。
这些材料通常由有机分子构成，其分子结构可以通过吸收光子而发生电荷分离或电荷重组，从而实现光电转换。
有机太阳能电池、有机发光二极管和有机光电传感器等就是利用有机光电材料的典型应用。
四、荧光探针荧光探针是一种可用于检测、定量和监测特定物质的有机化合物。
通过引入特定的分子结构，荧光探针可以与目标物质发生特定的相互作用并发生荧光变化。
这种材料在生物医学和环境监测等领域的应用非常广泛，可以用于检测重金属离子、有毒气体和生物分子等。
五、有机电子材料有机电子材料是一种能够在电子设备中实现电荷输运和电子传导的有机化合物。
这些材料通常具有良好的分子自组装性质和光电特性，可以用于制备柔性显示器、有机场效应晶体管和有机电子器件等。
有机电子材料的研究和应用为电子学领域带来了许多新的可能性。
结语有机化学中的新材料与应用给许多领域带来了革命性的变化。
生物降解塑料解决了塑料污染的问题；光致变色材料实现了信息显示的创新；有机光电材料实现了光电转换的突破；荧光探针帮助我们监测和检测特定物质；有机电子材料掀起了柔性电子的新浪潮。

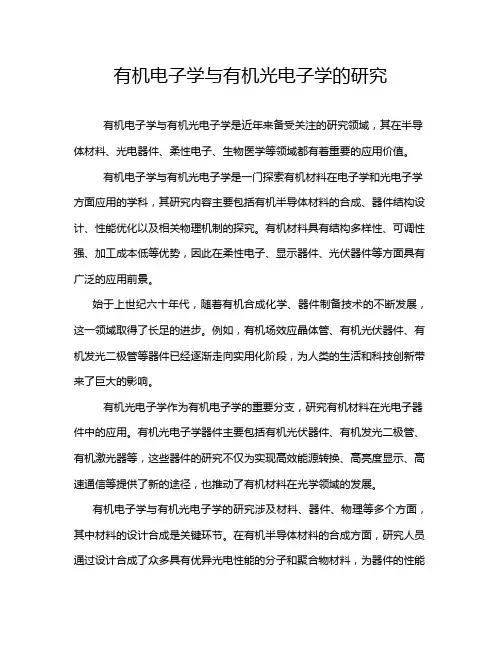

有机电子学与有机光电子学的研究
有机电子学与有机光电子学的研究有机电子学与有机光电子学是近年来备受关注的研究领域，其在半导体材料、光电器件、柔性电子、生物医学等领域都有着重要的应用价值。
有机电子学与有机光电子学是一门探索有机材料在电子学和光电子学方面应用的学科，其研究内容主要包括有机半导体材料的合成、器件结构设计、性能优化以及相关物理机制的探究。
有机材料具有结构多样性、可调性强、加工成本低等优势，因此在柔性电子、显示器件、光伏器件等方面具有广泛的应用前景。
始于上世纪六十年代，随着有机合成化学、器件制备技术的不断发展，这一领域取得了长足的进步。
例如，有机场效应晶体管、有机光伏器件、有机发光二极管等器件已经逐渐走向实用化阶段，为人类的生活和科技创新带来了巨大的影响。
有机光电子学作为有机电子学的重要分支，研究有机材料在光电子器件中的应用。
有机光电子学器件主要包括有机光伏器件、有机发光二极管、有机激光器等，这些器件的研究不仅为实现高效能源转换、高亮度显示、高速通信等提供了新的途径，也推动了有机材料在光学领域的发展。
有机电子学与有机光电子学的研究涉及材料、器件、物理等多个方面，其中材料的设计合成是关键环节。
在有机半导体材料的合成方面，研究人员通过设计合成了众多具有优异光电性能的分子和聚合物材料，为器件的性能提升提供了重要基础。
同时，有机材料的光电性能受其分子结构、取向等因素影响较大，因此通过调控材料的结晶性能、界面微观结构等方式可以有效提高器件的性能。
有机电子学与有机光电子学的研究也需要关注器件的结构设计与性能优化。
有机光电子学器件的性能优化主要包括提高载流子的注入、传输和抽收效率，减小非辐射复合损耗，提高电荷注入界面的稳定性等方面。
研究人员通过构建新型的器件结构、优化电极材料和加工工艺等手段，不断提升有机光电子学器件的性能。
此外，有机电子学与有机光电子学的研究还需要探究其中的物理机制。
有机半导体器件的工作机制涉及载流子的输运、复合和激子的形成与输运等多个过程，其中的电荷注入、传输和复合对器件性能具有重要影响。

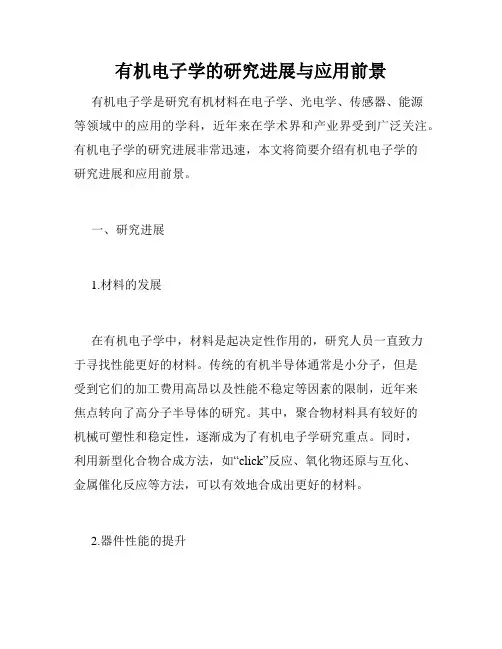

有机电子学的研究进展与应用前景
有机电子学的研究进展与应用前景有机电子学是研究有机材料在电子学、光电学、传感器、能源等领域中的应用的学科，近年来在学术界和产业界受到广泛关注。
有机电子学的研究进展非常迅速，本文将简要介绍有机电子学的研究进展和应用前景。
一、研究进展1.材料的发展在有机电子学中，材料是起决定性作用的，研究人员一直致力于寻找性能更好的材料。
传统的有机半导体通常是小分子，但是受到它们的加工费用高昂以及性能不稳定等因素的限制，近年来焦点转向了高分子半导体的研究。
其中，聚合物材料具有较好的机械可塑性和稳定性，逐渐成为了有机电子学研究重点。
同时，利用新型化合物合成方法，如“click”反应、氧化物还原与互化、金属催化反应等方法，可以有效地合成出更好的材料。
2.器件性能的提升近年来，学术界和产业界的研究人员在有机电子学器件设计方面也取得了很大进展。
例如，有机薄膜晶体管在电性方面的性能提高得比较快。
同时，研究人员还将设计一些新型的器件，如基于有机/无机杂化结构的器件、有机发光二极管、薄膜太阳电池、柔性电子等等。
这些器件具有自身特殊的优劣势，研究人员也一直在寻找最优的器件性能。
3.学科交叉的发展随着技术的不断进步，有机电子学已经跨越了多个学科界限，与物理、化学、生物、材料科学、纳米科技等学科进行了很强的交叉。
例如，利用生物大分子和有机电子的相互作用形成复合物，可以制造出生物传感器；利用生物分子的神经递质、核酸等，构建出基于生命体系的有机电子器件，如生物燃料电池、生物发光二极管等，有机电子将为生命科学的进步提供重要支持；利用二维材料、光子晶体等材料与有机半导体薄膜的界面作用，提高器件性能等。
二、应用前景随着有机电子学的研究进展，其应用前景也变得越来越广泛。
下面将介绍有机电子学的一些潜在应用领域。
1.柔性电子柔性电子可以克服传统电子设备的沉重、脆弱和不灵活等问题，为新型设备提供了广阔空间。
有机电子材料因其可塑性和稳定性等特点，适合于制造柔性电子产品。
新型有机半导体材料在电子学中的应用
新型有机半导体材料在电子学中的应用随着科技的发展和人类对电子产品的需求不断增加，电子学领域也在不断地创新和发展。
有机半导体材料就是其中一项重要的创新，为电子学的发展带来了新的契机。
本文将探讨有机半导体材料在电子学中的应用以及其未来的发展前景。
有机半导体材料是什么？首先，有机半导体材料是一种由有机化合物制成的半导体材料。
与传统的无机半导体材料比较，有机半导体材料具有以下优势：1.可塑性：有机半导体材料可以通过控制分子结构得到高度可塑的性能，可以制成纤细、柔软、流动性良好的薄膜。
2.低成本：生产有机半导体材料所需的材料成本和生产成本都相对较低，因此可以制成低成本的电子产品。
3.低能耗：在使用时，有机材料可以仅需要微弱的电流驱动，因此可以实现低能耗。
有机半导体材料的应用领域有机半导体材料在电子学领域的应用范围非常广泛，包括以下几个方面。
1.有机薄膜晶体管有机薄膜晶体管是一种利用有机半导体材料制作的晶体管。
与传统的硅基晶体管相比，有机薄膜晶体管具有更低的功耗和更高的可塑性。
因此，有机薄膜晶体管逐渐被应用于一些低功耗、可弯曲的电子设备中，如智能手表、可穿戴设备等。
2.有机发光二极管有机发光二极管（OLED）是一种由有机半导体材料制成的发光二极管。
与传统的LED相比，OLED具有更高的亮度和更广的颜色范围，同时具有更低的功耗和更高的可塑性。
因此，OLED 逐渐被应用于智能手机、平板电脑、电视等电子产品中。
3.有机太阳能电池有机太阳能电池是一种利用有机半导体材料制作的太阳能电池。
与传统的硅基太阳能电池相比，有机太阳能电池具有更低的成本和更高的可塑性。
因此，有机太阳能电池逐渐被应用于一些需要灵活、移动的太阳能电池板中。
4.有机场效应晶体管有机场效应晶体管（OFET）是一种利用有机半导体材料制作的场效应晶体管。
与传统的硅基场效应晶体管相比，OFET具有更高的运载子迁移率和可塑性，同时具有更低的制造成本和功耗。
因此，OFET逐渐被应用于柔性电子产品中，如电子纸、可弯曲的显示器等。
有机化学中的电子转移加成反应反应机制和应用
有机化学中的电子转移加成反应反应机制和应用电子转移加成反应（Electron Transfer Addition Reaction）是有机化学领域中的一种重要反应类型，它涉及电子转移的过程，为有机合成和功能材料的设计合成提供了重要的方法和策略。
本文将详细介绍电子转移加成反应的机制以及其在有机合成和材料科学中的应用。
一、电子转移加成反应的机制电子转移加成反应是指在反应中，电子从供体基团转移至受体基团，同时伴随着化学键的形成。
此类反应通常发生在受体基团中已具有较高电子亲和力的原子上，如卤素、酰基、硝基等。
而供体基团中的电子通常属于高能态，通过电子转移的方式，使供体基团中的电子与受体基团中的不饱和键发生反应，从而实现供体基团的电子转移加成。
电子转移加成反应通常有两个过程：电子转移过程和化学键形成过程。
在电子转移过程中，供体基团中的电子通过供体-受体的电子转移，转移到了受体基团中，形成了中间态。
在化学键形成过程中，中间态与受体基团中的不饱和键发生反应，形成新的化学键，最终得到产物。
电子转移加成反应的机制通常分为两种类型：单电子转移加成和双电子转移加成。
单电子转移加成是指供体基团中的一个电子转移到受体基团中，形成中间态，然后中间态再与受体基团中的不饱和键发生反应。
而双电子转移加成是指供体基团中的两个电子一起转移到受体基团中，形成中间态，然后中间态与受体基团中的不饱和键发生反应。
这两种类型的反应机制在实验中得到了广泛的应用和验证。
二、电子转移加成反应的应用电子转移加成反应在有机合成和材料科学领域中具有广泛的应用价值，它提供了一种高效、选择性和可控的方法，用于构建复杂有机分子和功能材料。
1. 有机合成中的应用电子转移加成反应常被应用于构建碳-碳和碳-氮键的形成。
通过该反应可以实现亲电受体与亲核供体之间的电子转移，从而在构建键的过程中实现高度的立体、化学和区域选择性。
这一特点使得电子转移加成反应成为合成复杂天然产物、药物分子和化学生物学探针的重要方法。
材料科学中的电子学研究
材料科学中的电子学研究材料科学是一门综合性学科，电子学是其中很重要的一个分支领域。
近年来，随着半导体、光电子、纳米科技等技术的繁荣，电子学在材料科学研究中的地位不断提升，成为促进材料科学发展的重要因素。
一、电子学与材料科学的交叉材料科学研究在物理、化学、材料学等多个学科交叉融合的过程中发展起来。
而电子学作为研究电子运动规律及其在物质内部影响的学科，本身也涉及到物理、化学、材料学等领域。
因此，电子学和材料科学之间有着天然的联系，两者相互促进。
对于材料科学而言，电子学的研究主要涉及到材料的电学性质、电子能级、载流子的输运等方面。
这些方面是制定材料设计和制造方案的基础，也是研究材料性能和评价材料性能的关键指标。
二、电子学在材料科学中的应用半导体材料是电子学的重要研究对象之一。
半导体材料是指导电性介于导体和绝缘体之间的材料，具有特殊的电学性质。
通常使用多种化合物作为半导体材料，如锗、硅、氮化硅等。
半导体材料在电子学中的应用非常广泛，例如在微电子、光电子、量子信息领域等都有着重要的应用。
参与半导体材料研究的科学家们，从材料的物理、化学、结构等方面入手，一步一步深入研究，最终实现对半导体材料的精准控制。
通过改变半导体的掺杂元素、厚度、形状等因素，不仅可以调节其电学性质，也可以得到更具有特殊功能的材料。
此外，电子学在材料科学中还有着其它应用。
如在太阳能电池中，半导体薄膜是其中核心部件，有效利用半导体薄膜的电学性质，可以大幅提高太阳能电池的性能。
在光催化方面，电子学的研究帮助科学家们更好地理解光催化反应机理，指导设计更实用的光催化材料。
此外，电子学的进步还为低功率电子学、磁性材料、等离子体科学等学科提供了重要的支撑。
三、电子学研究的现状及展望当前，电子学的研究面临着新的挑战和机遇。
一方面，传统的半导体材料在性能和应用方面已经遇到了瓶颈，需要更加精细的设计和改进。
另一方面，新型材料、新型器件和新型技术不断涌现，如有机半导体、二维材料、纳米线等，这些新兴领域都需要电子学的深入和探索。
有机化学基础知识点整理有机化学与有机电子学的关系
有机化学基础知识点整理有机化学与有机电子学的关系有机化学是研究碳元素及其化合物的学科，它是化学的重要分支之一。
而有机电子学则是借助于有机化合物的电子性质，研究和开发新型的电子器件和材料。
本文将从有机化学的基础知识点出发，探讨有机化学与有机电子学的关系。
一、有机化学的基础知识点1.碳元素的特性：碳元素具有四个价电子，可以形成多种共价键和键型，使得其形成无限多种结构和化合物。
这种多样性是有机化学的基础。
2.官能团：有机化合物中的官能团决定了其化学性质和用途。
常见的官能团包括烷基、烯基、炔基、羟基、酮基、羧酸基等。
3.反应类型：有机化学中存在许多常见的反应类型，如取代反应、加成反应、消除反应和重排反应等。
这些反应类型是有机合成的基础。
4.共轭体系：共轭体系指的是分子中存在相邻的π键，这种特殊结构会影响分子的稳定性和电子性质。
共轭体系的存在对于有机电子学至关重要。
5.杂环化合物：杂环化合物指的是含有不同种类的原子构成的环状结构，常见的有五元环和六元环等。
这些杂环化合物在药物合成和功能材料领域具有重要意义。
二、有机化学与有机电子学的关系有机化学提供了丰富的有机化合物，而有机电子学则利用有机化合物的电子性质来研究和开发新型的电子器件和材料。
这两者之间存在着密切的关系。
1.导电性材料：由于有机化合物的导电性较差，研究人员通过对其进行化学修饰和结构优化，使其具有导电性。
这些导电性材料在有机电子学中被广泛应用于有机场效应晶体管（OFET）、有机太阳能电池（OPV）等器件中。
2.发光材料：有机化合物具有较强的发光性能，是发展有机发光二极管（OLED）等器件的基础。
通过调节有机分子结构和合成新型材料，研究人员可以获得不同颜色和发光效率的有机发光材料。
3.载流子输运：有机化合物的载流子输运性质决定了有机电子器件的性能。
通过有机化学手段，可以合成具有高载流子迁移率的分子和材料，用于提高有机场效应晶体管和有机太阳能电池的性能。
电化学合成技术在有机材料制备中的应用
电化学合成技术在有机材料制备中的应用随着科学技术的进步，有机材料在诸多领域中的应用越来越广泛。
为了满足不同领域对有机材料性能的需求，科学家们不断探索新的合成方法。
电化学合成技术，作为一种绿色、高效、可控的合成方法，逐渐成为有机材料制备的热门领域。
本文将介绍电化学合成技术在有机材料制备中的应用，并深入探讨其优点和潜在的挑战。
一、电化学合成技术概述电化学合成技术是一种利用电化学反应将物质转化为其他物质的合成方法。
它基于电化学原理，通过调节电位和电流密度来实现有机物的合成。
相比传统的化学合成方法，电化学合成技术具有以下优点：1.1 环境友好：电化学合成过程中无需添加有毒有害的化学试剂，减少了对环境的污染。
1.2 可控性强：通过调节电位和电流密度，可以精确控制反应的速度和产物的结构，实现对有机材料合成的精确调控。
1.3 能耗低：电化学合成时仅消耗少量的电能，相比热化学合成能耗更低。
1.4 反应条件温和：电化学反应常在室温下进行，避免了高温反应对有机物的破坏。
二、电化学合成技术在有机材料制备中的应用在有机材料制备中，电化学合成技术被广泛应用于有机合成、聚合物合成及表面修饰等领域。
2.1 有机合成电化学合成技术在有机合成中具有独特的优势。
通过电化学合成，可以实现对分子结构和官能团的精确控制。
比如，通过电化学氟代反应，可以将氟原子引入有机分子中，从而改变其化学性质和药理性质。
此外，电化学合成还可以用于化学键的形成和断裂反应，拓展了有机合成的反应范围。
2.2 聚合物合成电化学合成技术在聚合物合成中也发挥着重要作用。
传统的聚合物合成方法中，常常需要使用有机溶剂和高温反应条件，而这些条件对有机材料的稳定性和纯度有一定的影响。
而电化学合成技术可以在温和条件下进行聚合反应，避免了有机溶剂的使用，并且产物的纯度更高。
此外，通过调节电位和电流密度，还可以控制聚合物的分子量和分子量分布，得到具有不同性能的聚合物材料。
2.3 表面修饰电化学合成技术在表面修饰领域也得到了广泛应用。
有机电子学
有机太阳能电池的性能表征
三个重要的输出特征参数： 开路电压 短路电流密度 填充因子
有机电致发光
电致发光（EL）是在电场作用下活性材料产生发光的 过程，有机电致发光是以有机材料为活性层的EL过程 （即中间的活性物质是有机物），三种电致发光
♦ TFTL(薄膜电致发光) ♦ LED（无机二极管电致发光） ♦ OLED（有机二极管电致发光）
有机电致发光的器件结构及相关工作机制
根据发光层中发光物质存在形式不同，可以将器件分 为主体发光和掺杂发光。按层数有单层器件，双层器 件，多层器件。 主体发光和掺杂发光
单层器件结构
双层器件
优点：解决了正负电极的真空能级与有机材料的匹配问题，使电子空穴 容易达到注入和传输平衡 ，提高载流子复合率。复合区域在有机 材料内部，远离电极，防止电极对激子的猝灭 电子和空穴更易注 入，降低了驱动电压。
耗尽模式
耗尽模式下，加载栅电压，载流子耗尽。
聚集模式
聚集模式下，加载栅电压，沟道内产生 载流子。
由于有机材料是注入型半导体，不加载栅电压没有载流子存在， 此时即使加载源漏电压也不会导通，因此，有机场效应晶体管不 能工作在耗尽状态下，而无机半导体即可以工作在聚集模式，也 可以工作在耗尽模式。
N型和P型有机场效应晶体管
有机太阳能电池结构，有单层器件开始，相继 发展了双层异质结，本体异质结，分子D-A结及单 层结构的叠层器件。 ▪单层器件
阴极
同质活性层
▪双层异质结器件
阴极 受体材料 给体材料
阳极Biblioteka 阳极本体异质结器件
分子D-A结器件
阴极 分子D-A结材料 阳极
阴极 混合活性层 阳极
叠层器件结构
阴极（背电极） 活性单元结构2 连接层 活性单元结构1
第一讲：有机电子学概论
有机纳米功能材料魏志祥国家纳米科学中心Email: weizx@; Tel: 82545565概念炒作市场认可积蓄力量(1910-1989)Shockley Semiconductor laboratory1955，肖克利离开贝尔实验室，半导体实验室，是硅谷第一家真正的半导体公司。
肖克利实验室为硅谷引来了大批优秀技术人员，使硅谷取代美国东部，成为美国半导体产业的中心，肖克利因此被誉为“硅谷的摩西”Robert Noyce 肖克利的弟子、“八叛逆”之首、平面工艺集成电路的发明人诺伊斯与肖克利走的是一条完全不同的路。
虽然诺伊斯的发明迟迟才得到承认，诺伊斯最终也没有获得诺贝尔物理学奖，但热情奔放、喜欢冒险、从不认输、富有领导才能的诺伊斯作为主角先后创办了飞兆半导体和英特尔两家伟大的公司，被称为集“财富、名望和成就于一身的“硅谷市长”，成为硅谷的传奇人物。
（1927-1990）凭借在发明集成电路方面所取得的成就，他于2000年获得诺贝尔物理学奖。
对于自己在集成电路的发明中起的作用，基尔比表示：“我的工作可能引入了看待电路部件的一种新角度，并开创了一个新领域，自此以后的多数成果和我的工作并无直接联系。
”Jack S.Kilby 尽管基尔比在德州仪器曾担任管理职务，但他首先把自己当作工程师。
除了集成电路，他还在其它两项发明中发挥了关键作用，一个是手持电子计算器，另一个是热敏打印机。
(1923-2005)Oil“Synthesis of electrically conducting organic polymers:halogen derivatives of polyacetylene, (CH)x”J. Chem. Soc. Chem. Comm578(1977)Electrically Conductive in Doped PolyacetylenePRL. 39, 1098(1977)掺杂！A. H. Heeger, 2000y1990年英国剑桥大学卡文迪许实验室利用荧光聚合物为发光材料，通过简单旋转涂膜制备聚合物电致发光器件y1992年Heeger等制备柔性LED器件Sony OLED TV器件结构开路下的能级图短路下的能级图开路电压短路电流light light lightP P P FF =V OC ×I SC填充因子Matched HOMO and LUMOIdeal Donor Material for PCBMVoc5.1%Nature Mater., 20086.1% JACS, 2008, Nature Photonics, 20097.7 % JACS, 2009, Nature Photonics,A. H. Heeger, 2000我们能将化学自组装推进到多远?如果化学家想自下自下而上制备复杂、有序结构，就要更多的考虑自然。
电子行业有机电子学
电子行业有机电子学1. 简介有机电子学是电子行业中的一个新兴领域，它研究的是基于有机材料制备的电子器件和系统。
相比传统的硅基电子学，有机电子学具有许多优势，如可弯曲性、可印刷性、低成本等。
这使得有机电子学在柔性显示、柔性电池、柔性传感器等方面具有广阔的应用前景。
2. 原理与技术2.1 有机材料有机电子学使用的主要材料是有机化合物，这些化合物通常由碳、氢和其他元素组成。
有机材料具有一定的导电性，可以通过控制其化学结构和分子组装方式来调节导电性能。
2.2 有机器件有机电子学的主要器件包括有机场效应晶体管（OFET）、有机光电二极管（OLED）、有机薄膜太阳能电池等。
这些器件通常由有机材料制备而成，具有较低的成本和较好的柔性特性。
2.3 制备方法有机电子学器件的制备方法主要有溶液法、真空蒸发法、喷墨印刷法等。
溶液法是一种简单且低成本的制备方法，可以通过溶液将有机材料印刷或喷涂在基底上，形成所需的器件结构。
3. 应用领域3.1 柔性显示有机电子学的柔性特性使得它在柔性显示领域具有巨大的潜力。
通过使用柔性基底和有机材料制备的柔性显示器件可以实现弯曲、可卷曲等特性，进而应用于可穿戴设备、智能手表等领域。
3.2 柔性电池对于柔性电子设备来说，电池是一个关键组件。
有机薄膜太阳能电池可以实现高效能的光电转换，而且由于其柔性特性，可以应用于弯曲式电子设备。
3.3 柔性传感器有机电子学在传感器领域也有着广泛的应用。
通过制备柔性传感器，可以实现对压力、温度、湿度等参数的感知，为智能家居、健康监测等领域提供基础技术支持。
4. 挑战与展望尽管有机电子学在柔性电子领域有着广泛的应用前景，但仍面临一些挑战。
首先，有机材料的导电性和稳定性相对较差，需要进一步提升。
其次，有机电子学制备方法仍需要完善，以提高生产效率和降低成本。
此外，有机电子学在大规模生产方面还存在一定的难度。
对于未来的展望，有机电子学将在柔性电子领域发挥越来越重要的作用。
有机半导体材料的合成及其电学性能研究
有机半导体材料的合成及其电学性能研究有机半导体材料是一种新型的半导体材料，在电子学和光电子学等领域具有广泛的应用前景。
目前，有机半导体材料的研究已成为国际科学研究的热点之一。
本文将介绍有机半导体材料的合成方法，以及其电学性能研究。
一、有机半导体材料的合成有机半导体材料的合成方法有多种，包括热分解法、溶液法、气相沉积法等。
其中，溶液法是当前研究较为广泛的一种方法。
1. 溶液法溶液法是将有机半导体材料的前驱体溶于有机溶剂中，通过自组装或成核生长等过程来合成有机半导体材料。
常用的有机溶剂包括氯仿、甲苯、丙酮等。
以聚苯乙烯为例，它可以通过在甲苯中溶解苯乙烯单体，加入引发剂并加热反应，得到聚苯乙烯有机半导体材料。
该方法简单易行，成本低廉，能够制备大面积薄膜，适用于工业化生产。
2. 热分解法热分解法是通过加热有机半导体材料前驱体，使其分解生成有机半导体材料。
该方法具有成本低廉、制备简单等优点，但是需要较高的温度，在材料制备过程中易受到氧化等因素的影响。
3. 气相沉积法气相沉积法是将有机半导体材料前驱体蒸发至气态，然后通过沉积在衬底表面生成薄膜的方式合成有机半导体材料。
该方法具有制备高质量薄膜、控制薄膜厚度等优点，但是需要高真空条件下反应，对设备要求较高。
二、有机半导体材料的电学性能研究有机半导体材料的电学性能主要包括载流子迁移率、电导率、发光性能等方面。
下面将分别从这三个方面介绍其电学性能研究。
1. 载流子迁移率载流子迁移率是衡量有机半导体材料导电性能的重要参数。
其值越大，材料的导电性能就越好。
研究人员通过对有机半导体材料进行掺杂、改性等方法，可以有效地提高其载流子迁移率。
例如，对于聚苯乙烯材料，加入适量的掺杂剂（如甲醛）、对其表面进行修饰等方法，可以将载流子迁移率提高至10^-3 cm^2/Vs以上，具有良好的导电性能。
2. 电导率除了载流子迁移率，有机半导体材料的电导率也是评估其导电性能的另一个指标。
电导率越大，材料的导电性能也就越好。
有机材料的界面传输性能与界面电子结构关系研究
有机材料的界面传输性能与界面电子结构关系研究近年来，随着电子器件的迅速发展，对有机材料在界面传输性能方面的研究越来越受到关注。
有机材料具有轻质、柔性和可加工性等优点，被广泛应用于光伏电池、有机晶体管以及有机发光二极管等领域。
然而，有机材料在界面传输性能方面的研究还存在很多挑战，尤其是其与界面电子结构的关系方面。
在有机材料的界面传输性能研究中，界面电子结构起着至关重要的作用。
有机材料界面的能级对齐和电荷转移是影响界面传输性能的主要因素之一。
通过调控有机材料的能级和电荷转移过程，可以优化界面传输性能，提高器件的性能。
因此，理解界面电子结构与传输性能之间的关系对于有机材料的应用具有重要意义。
有机材料的能级对齐是界面传输性能的关键因素之一。
能级对齐决定了界面处的电子传输效率。
研究发现，通过调节界面材料的能级对齐，可以有效地提高有机光伏电池的光电转换效率。
此外，能级对齐还对有机晶体管的电子输运性能产生显著影响。
通过调整材料界面的能级对齐，可以提高电子在有机晶体管中的迁移率，并实现更高的器件性能。
除了能级对齐外，电荷转移也是界面传输性能的重要因素之一。
电荷转移过程涉及到电子从一个材料向另一个材料的转移，影响界面处的载流子输运效率。
研究表明，通过控制电荷转移的速率和深度，可以优化界面的电荷传输性能，提高器件的性能。
例如，在有机发光二极管中，调节界面电荷转移的速率和程度可以改善发光材料的荧光效率，从而提高器件的亮度。
了解有机材料的界面电子结构对于优化界面传输性能具有重要意义。
界面电子结构的研究可以通过实验和计算手段进行。
在实验方面，利用X射线光电子能谱等技术可以获得材料的电子结构信息。
此外，通过化学和物理方法可以调控界面电子结构，实现界面传输性能的优化。
在计算方面，第一性原理计算方法可以准确地揭示材料的能级结构与电荷转移过程，为理解界面传输性能提供理论依据。
综上所述，有机材料的界面传输性能与界面电子结构密切相关。
有机材料的概念
有机材料的概念有机材料是指由碳和氢元素组成的化合物，也可以包含氮、氧、硫等元素。
相比无机材料，有机材料通常具有较高的化学活性和较低的熔点。
由于它们的特殊结构和性质，有机材料在许多领域中具有广泛的应用。
下面将详细介绍有机材料的概念及其一些常见的应用。
有机材料的概念可以追溯到十九世纪，由德国化学家弗里德里希·维勒首先提出。
他通过研究碳的化学性质，发现碳可以形成无数种复杂的化合物。
这些化合物由碳原子骨架和附加的其他原子组成，如氢、氧、氮等。
有机材料的研究逐渐成为化学的一个重要分支，被称为有机化学。
有机材料具有许多独特的性质和特点，这些特点使它们在各个领域中得到广泛应用。
首先，有机材料常常具有较低的熔点和较高的挥发性。
这使得它们可以用作涂料、油漆和粘合剂等应用中的基础原料。
此外，有机材料还具有较高的可塑性和可加工性，可以通过热塑性和热固性加工成各种形状和结构。
这使得它们可以用于塑料制品、纤维和橡胶等领域。
有机材料还具有较高的化学活性，可以进行多种化学反应。
通过在有机材料上引入不同的基团或进行改性，可以调节其性质和功能。
这使得有机材料可以用于合成有机小分子药物、杀虫剂和化妆品等。
此外，有机材料还具有良好的生物相容性，可以用于医疗器械和生物材料，如人工骨骼和人工器官等。
有机材料在电子器件领域也有广泛的应用。
有机半导体材料可以用于制造有机薄膜晶体管（OFETs）、有机发光二极管（OLEDs）和太阳能电池等器件。
与传统的无机半导体相比，有机材料具有低成本、低能耗和可弯曲等优势，因此在柔性电子、显示技术和可穿戴设备等领域具有重要的应用前景。
此外，有机材料还可以用于环境保护和可再生能源方面的应用。
例如，氧化物可以催化有机废水的降解和处理，有机光伏材料可以转化太阳能为电能。
因此，有机材料可以在解决环境问题和推动可持续发展方面发挥重要作用。
总之，有机材料是由碳和氢等元素组成的化合物，具有较高的化学活性和较低的熔点。
有机半导体材料与器件研究领域的若干科学问题
有机半导体材料与器件研究领域的若干科学问题王立铎【摘要】有机电子学基础理论的研究和有机电子产业的开发是目前国际上备受关注的热点。
2000年的诺贝尔化学奖授予了黑格尔、麦克德尔米德、白川英树等人，奖励他们在导电聚合物和有机电子学方面的重大贡献。
2000年，美国的Sciense杂志将有机电子学取得的进展列为当年10大科技成果之一。
有机光电功能材料按导电性能可分为有机绝缘体、有机半导体、有机导体和有机超导体等四大类。
有机半导体是指电导率介于有机绝缘体和有机导体之间的一类有机化合物，其电导率一般为10-10～102Ω/cm。
有机电子学的研究主要集中在有机半导体领域，相关材料与器件的研究和开发取得了日新月异的进展，其中有机发光二极管显示技术、有机薄膜晶体管、有机太阳能电池、有机存储器、有机传感器、有机激光器等相关有机半导体材料与器件的研究取得了大量的研究成果。
随着有机半导体材料与器件研究和开发的深人，暴露出来许多科学问题和技术难题，包括有机半导体材料的分子理论与能带理论的适用性等基本理论问题，单／三线态激子生成比例问题，有机半导体的量子效应问题，有机半导体材料的低维化和有序性问题，有机半导体结晶性问题，有机半导体界面科学问题，有机半导体材料与器件稳定性问题，有机半导体材料的结构表征问题（成分分布、相分布），半导体复合材料体系问题等。
本文就有机半导体材料与器件研究领域的这些科学问题加以概述。
【期刊名称】《大学化学》【年(卷),期】2007(022)001【总页数】5页(P9-13)【关键词】有机半导体材料;科学问题;器件;有机光电功能材料;有机发光二极管;有机薄膜晶体管;有机太阳能电池;诺贝尔化学奖【作者】王立铎【作者单位】清华大学化学系,北京,100084【正文语种】中文【中图分类】O6有机电子学基础理论的研究和有机电子产业的开发是目前国际上备受关注的热点。
2000年的诺贝尔化学奖授予了黑格尔、麦克德尔米德、白川英树等人，奖励他们在导电聚合物和有机电子学方面的重大贡献。
有机电子学
第一章：引言1、如何使高分子材料具有导电性？掺杂高分子的导电机制是什么？必须在碳原子之间存在交替的单双建〔即Π共轭〕结构。
掺杂导电的实质是材料分子中的电子被移出〔即被氧化〕而产生的空穴，或者电子被引进而产生的电子，可在材料介质中沿着分子移动，产生导电性。
2.什么是有机材料？所谓的有机材料，通常是指碳、氢、氮、氧几种元素以共价键的形式构成的分子材料，少数还含有卤素、硫和磷等元素。
有机材料中分子与分子之间要紧是通过范德华力、分子间偶极矩作用等分子间作用力相组合的。
3、依据复杂性的不同，将有机材料分类，并对每类材料做简要的讲明。
有机*一般分为：小分子、聚合物、生物分子。
小分子相对分子质量小于100聚合物相对分子质量一般在10000以上。
相对分子质量介于小分子和聚合物之间还存在一种大分子有机化合物。
小(大)分子具有明确的分子量，是单一物质。
依据结构特点又可分为：共轭非共轭分子、含金属元素的有机金属配合物、有明确重复单元的寡聚物、星型化合物、树状物。
聚合物也称高分子，是由碳氢氧氮等组成的结构单元为单体，通过屡次重复连接而成。
一般为混合物，具有分子量分布。
固、液、气状态的变化一般不明显生物分子是结构最为复杂的有机物。
4、与无机半导体材料相比，简述有机半导体材料的优点。
〔1〕有机材料在可见光区域有特别好的汲取特性，消光系数特不大，使得基于这类材料的光检测器以及光伏器件中的活性层能够特别薄。
因此，通过光激发产生的能量，不必穿越特别长的距离就能够被检测或者被收集，这就落低了生产工艺中队材料化学及结构完美性的要求。
〔2〕许多荧光有机染料表现出比其汲取光谱大大红衣的发射光谱，即材料的Stoke位移特别大。
因此有机电致发光器件中能够几乎没有再汲取损失。
再加上有机材料较低的光折射率，使得有机电致发光器件防止了无机发光二极管中的再汲取和光折射损失这两个要紧缺点。
〔3〕有机半导体材料中的前沿电子饱和，而非晶无机半导体材料中存在的大量的悬空健。
有机材料能隙定律
有机材料能隙定律导言:有机材料能隙定律是有机电子学领域中的基本原理之一，它描述了有机材料中电子能级结构的特点。
有机材料能隙定律的研究对于有机电子器件的设计和性能优化具有重要意义。
一、能隙的概念及意义能隙是指材料中电子能级能量的差异，即最高占据能级和最低未占据能级之间的能量差。
有机材料的能隙决定了其导电性质和光电性能。
能隙越小，材料的导电性越好，同时也更容易吸收光能，因此在光电器件中具有更高的效率。
而能隙过大则会导致材料的导电性差，光吸收能力差，限制了器件的应用。
二、有机材料能隙定律的提出有机材料能隙定律最早由美国科学家Richard Friend等人提出。
他们通过实验发现，有机材料的能隙与其分子结构相关，具体表现为：有机分子中的π电子共轭结构可以降低其能隙，从而提高电子的运动性能和光的吸收能力。
三、有机材料能隙定律的实验验证许多实验证实了有机材料能隙定律的有效性。
例如，研究人员通过合成不同结构的有机分子材料，测量其电子能级结构和能隙，并进行器件性能测试。
实验结果表明，具有更大的共轭结构的有机材料，其能隙普遍较小，导电性能和光电性能也更好。
四、有机材料能隙定律的应用有机材料能隙定律在有机电子器件的设计和性能优化中具有广泛应用。
例如，在有机太阳能电池中，通过选择具有适当能隙的有机材料作为光吸收层，可以实现更高的光电转换效率。
在有机发光二极管中，通过调控材料的能隙，可以实现不同颜色的发光。
五、有机材料能隙定律的挑战和展望尽管有机材料能隙定律已经取得了一定的研究进展和应用成果，但仍存在一些挑战和待解决的问题。
例如，如何精确地计算和调控材料的能隙，以实现更高效的器件性能仍是一个难题。
此外，有机材料的稳定性和寿命问题也需要进一步研究和改进。
六、结论有机材料能隙定律是有机电子学领域的基本原理之一，它描述了有机材料中电子能级结构的特点。
有机材料的能隙决定了其导电性质和光电性能，对于有机电子器件的设计和性能优化具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/9/12
3
➢ 1974年，日本早稆田大学的土田英俊教授撰写的《功能高分子》一书， 是高分子材料走向应用的一个里程碑。
➢ 1977年，A．J．Heeger，A.G．Macdiarmid和H．Shirakawa用ZieglerNatta催化合成了导电高分子聚乙炔。这一原创性的工作揭示了有机材 料导电的事实：经过适当掺杂，有机高分子是可以导电的。
✓ 聚合物是混合物，具有一个或宽或窄的分子量分布。 ✓ 与小分子及大分子有机材料不同，聚合物的固、液、
气三种存在状态的变化一般并不很明显。
✓ 根据有序程度的不同，聚合生物分子是结构最为复杂 的一类有机物，与生命体中存在的物质相关，而与有 机电子学关系不大，超出了本课程的范围，不做阐述。
2020/9/12
➢ 有机小分子、有机金属配合物、寡聚物，星型物一般都是小分子范畴， ➢ 树 状 物 通 常 分 子 量 较 大 ， 是 大 分 子 ， 也 称 为 树 状 大 分 子 (dendric
macromolecule)。
2020/9/12
7
2020/9/12
8
聚合物： ✓ 也称为高分子，是以一种或几种由碳、氢、氧、氮等 元素组成的结构单元为单体，通过多次(103～105)重复 连接而形成的，具有成千上万甚至上百万质量的，最 大伸直长度可达毫米量级的长链分子。
➢ 反过来，应用技术的进步又为材料制备、表征和应用提供了 全新的方法，加快了材料科学、电子学及各种交叉科学的发 展。
2020/9/12
10
2020/9/12
11
➢ 随着无机半导体器件物理学的日益成熟、集成电路工艺的涌现 和发展，微电子加工技术在电子信息工业中显得越来越重要。
➢ 集成电路(integrated circuit，IC)技术是微电子技术的核心，是电 子信息产业最关键、最重要的基础
2020/9/12
Hale Waihona Puke 6➢ 根据不同的结构特点，小、大分子材料可分为： ✓ 一 般 有 机 共 轭 及 非 共 轭 分 子 (conjugated and non-conjugated molecules)、 ✓ 含有金属元素的有机金属配合物(organic metal complex)、 ✓ 由明确重复单元构成的寡聚物(也称齐聚物，oligomer)、 ✓ 星型化合物(star burst molecule) ✓ 由 一 个 中 心 核 单 元 (core) 和 多 个 具 有 相 同 结 构 的 周 围 单 元 (dendron)通过枝化模式结合形成的树状物(dendrimer)
2020/9/12
5
小分子一般相对分子质量 小于1000 聚合物的相对分子质量一般在10000以上 在相对分子质量介于小分子和聚合物之间的，还存在一
种称为大分子 (macromolecules)的有机化合物，如相对分 子质量较大的齐聚物和树状物 小分子和大分子材料具有明确的分子量，是单一物质。
2020/9/12
2
➢ 通过对天然高分子进行改造或改性而获得的有利用价值 的材料，通常被称为人造高分子。
➢ 利用化学方法制备的高分子称为合成高分子。 ➢ H．Staudinger 在1920年提出了高分子长链结构，使有机
材料被清晰地区分为小分子和高分子 。H.Staudinger于 1953年因此项工作而获得诺贝尔化学奖。 ➢ 与此同时，人类对有机材料性质的研究也更加深入，开 始了对有机晶体学的研究。
➢ 有机材料是集成电路中不可缺少的关键性材料。
✓ 光刻胶(又称光敏抗蚀剂，photo resist)，是电子集成电路中 必备的工艺材料之一，光刻胶绝大多数都是有机材料。
✓ 聚酰亚胺，是典型的绝缘、钝化和牺牲材料
✓ 环氧树脂，常常被用于芯片的封装和绝缘保护层等。
➢ 有机材料在电子工业中的应用还包括：在显示器方面，作为光 开关的液晶材料、或作为全彩滤波片的有机染料等；在存储产 品中，有机材料可以作为光存储活性介质，如用在光盘和DVD 中。
9
1.2 电子学与有机材料
➢ 电子学日新月异的发展，对现代科学技术及人类社会的进步 都产生了巨大而深远的影响。
➢ 应用已经渗透到人类社会的各个方面，人类已进入电子信息 时代。
➢ 随着电子器件性能的提高，电子产品最为突出的变化是尺寸 的日益微小型化。
➢ 材料科学的发展，极大地促进了应用技术的进步，提高了人 类生存的质量；
有机半导体材料与器件
Organic Semiconductor materials and devices
第一章 有机材料与电子学 Chapter 1
2020/9/12
1
1.1 有机材料概念及发展简史 发展简史 ➢ 1806年瑞典化学家J．J．Berzelius首次提出有机化合物名词 ➢ 1828年，德国化学家F．Wohler在实验室中合成了尿素。由此开
始，有机化合物这一概念被扩展为包括非生物体在内的含碳结构 的物质。 ➢ 1920年，德国科学家H．Staudinger提出了高分子的长链结构， 由此形成了高分子的概念。 ➢ 1839年美国人C．Goodyear发明了天然橡胶的硫化； ➢ 1855年美国人John Wesley Hyatt由硝化纤维素(guncotton)和樟脑 (camphor)制得赛璐珞(celluloid)塑料。
2020/9/12
4
什么是有机材料？
➢ 通常是指由碳、氢、氮、氯几种元素以共价键形式构成 的分子材料，少数还含有卤素、硫、磷等元素。
➢ 有机材料中分子与分子之间主要是通过范德华力、分子 间偶极作用等分子间作用力相结合。
➢ 根据结构复杂性的不同，有机材料一般分为 ✓ 小分子(small molecule) ✓ 聚合物(polymer) ✓ 生物分子(biomolecule)
➢ 高分子导电的必要条件：必须在碳原子之间存在交替的单-双键（即π 共轭）结构。
➢ 掺杂导电的本质：材料分子中的电子被移出（即氧化）而产生的空穴， 或者电子被引入（即还原）而产生的电子，可在材料介质中沿分子移 动，产生导电性。
➢ A.J．Heeger，A．G-MacDiarmidMacDiarmid 及H．Shirakawa因此获得了 2000年的诺贝尔化学奖。
