理解主板芯片组常见芯片组类型和功能解析
理解主板芯片组常见芯片组类型和功能解析主板芯片组是连接CPU（中央处理器）和其他主要硬件组件的重要元件，它们扮演着决定计算机性能和功能的关键角色。
本文将介绍主板芯片组的常见类型和功能。
一、北桥芯片组北桥芯片组位于主板上离CPU较近的位置，负责管理CPU与其他高速硬件设备的通信。
常见的北桥芯片组包括：1. 内存控制器：北桥芯片组中的内存控制器负责管理计算机系统的内存，支持内存频率和容量的调节，确保内存与CPU之间的高速数据传输。
2. 图形接口：北桥芯片组通常还包含集成显卡的接口，通过与独立显卡或集成显卡的协作，实现图形和视频的处理、输出。
3. PCI总线控制器：北桥芯片组还负责管理主板上的PCI总线，用于各种扩展设备（如网卡、声卡等）的连接和数据传输。
二、南桥芯片组南桥芯片组位于主板上靠近I/O接口的位置，负责管理I/O设备的通信和数据传输。
常见的南桥芯片组功能包括：1. 硬盘控制器：南桥芯片组中的硬盘控制器管理硬盘的读写和数据传输，支持不同类型和接口的硬盘（如SATA、IDE等）。
2. USB控制器：南桥芯片组通常集成USB控制器，管理主板上的USB接口，支持USB设备的连接和数据传输。
3. 网络控制器：一些南桥芯片组还具备集成网络控制器的功能，实现网卡的连接和网络数据的传输。
4. 音频控制器：南桥芯片组中的音频控制器负责管理音频设备的连接和音频信号的处理，支持多声道输出和音频效果调节。
5. SATA/RAID控制器：有些南桥芯片组集成了SATA控制器和RAID功能，为主板提供更高的硬盘传输速率和数据冗余能力。
三、其他功能除了北桥和南桥芯片组，一些主板还配备了其他功能性芯片组，包括：1. 数字电源管理芯片（PWM芯片）：负责管理主板的电源供应和功耗控制，确保计算机的高效运行，节能环保。
2. BIOS芯片：BIOS（基本输入输出系统）芯片存储着主板的固件程序，启动计算机时负责初始化相关硬件，使计算机进入工作状态。
主板的供电电路及智能控制芯片解析
主板的供电电路及智能控制芯片解析在现代电子设备中，主板是整个系统的核心部件，它起着连接各个硬件组件、提供稳定电源和进行智能控制的重要作用。
本文将对主板的供电电路及智能控制芯片进行详细解析。
一、供电电路的组成及作用主板的供电电路主要由电源连接器、电源管理芯片、稳压模块和电容器等组成。
它们协同工作，为各个硬件组件提供所需的稳定电源。
1. 电源连接器：电源连接器是主板与电源之间的接口，它将电源输出的直流电连接到主板上。
常见的电源连接器有ATX和EPS等，具有不同的插头形状和功率输出能力。
2. 电源管理芯片：电源管理芯片是主板中的重要组成部分，它负责监测供电电压、电流和功率等参数，并通过控制开关电源的工作状态来保证稳定供电。
电源管理芯片还可以提供远程开关、省电模式和过载保护等功能。
3. 稳压模块：稳压模块用于将输入的不稳定直流电转换为主板上各个组件所需的稳定电源。
它通过采用电感、电容等元件进行滤波和调整电压，以供应不同的电源线路。
4. 电容器：电容器是主板供电电路中的重要元件，它具有储存电荷和消除电压噪声的作用。
在供电过程中，电容器可以平滑电流，提供瞬态响应和稳定电压输出。
供电电路的作用是为主板上的其他硬件组件提供稳定可靠的电源信号。
它能够防止电压波动、电流过载和电磁干扰对主板和其他设备的损害，保证系统的正常运行。
二、智能控制芯片的作用主板上的智能控制芯片是负责管理和控制整个系统的关键部件。
它能够根据用户的需求和硬件设备的状态来进行智能调节和管理，提高系统的性能和稳定性。
1. BIOS芯片：BIOS（基本输入输出系统）芯片是主板上的一个微型计算机，它存储着系统的启动流程和硬件配置信息。
当主板上电时，BIOS芯片首先被激活，负责初始化硬件设备并加载操作系统。
2. 芯片组：芯片组是主板上的核心集成电路，包括北桥和南桥两部分。
北桥负责处理高速数据传输，如内存、显卡和处理器等；南桥则完成输入输出接口和低速数据传输等任务。
常用主板IO芯片,电源管理IC,BIOS芯片等型号大全资料
常用主板IO芯片，电源管理IC，BIOS芯片等型号大全资料常用主板I/O 芯片W83977EFW83977EF-AW以下内容只有回复后才可以浏览W83977 T FIT8870F-AW83627HF-AW8712FW83627HFLM2637MW83627SF-AWLPC47M102W83627F-AWIT8707W83627SF47M172W83627GF-AW47M102SW83627THF47M192W83877FFP5093MTCIT8712F-ALM2637MIT8712FIT8671W83637HFIT8702FW83697HFIT8703PC87366IBWIT8705FPC87372IBWW83877TFW83637HF8711f-A常用主板电源管理芯片RT9224 RT9238RT9231 L6916DRT9231A RT9237RT9241A RT9241BRT9221 RT9223RT9602 RT92285098 RT9227ART9222 RT9231HIP6021CB HIP6020 HIP6016 HIP6017HIP6018 HIP6019HIP6018BCB ISL6524CB HIP6004 HIP6602HIP6521 HIP6301CB HIP6303CS HIP6601 HIP6501 KA7500BSC1164 SC1189SC1185 5051SC1402ISS 93C46直5322 5053SC1185ACSW HIP6303 LM2638 LM2637ST75185C LM2637M SC1155 ISL6524ISL6556BCB CS5301ICE2AS01 HIP6620BABRT9602 HIP6302MS-5 MS-7L6917BD ISL6556BCBIRU3013 IRU30555090MTC 5093MTC常用主板场效管，快恢复二极管，特殊电源IC,晶振3055(252封装小的) 55N03(263封装大的)55N03(252封装小的) 6030(263封装大的)6030(252封装小的) 7030(263封装大的)70N03(252封装小的) K3296(263封装大的)1084(263封装大的) 1117(252封装小的)75N03（263封装大的）15N03（252封装小的）15N03（263封装大的）45N03（263封装大的）45N03（252封装小的）50N03（252封装小的）9916H（252封装小的）10N03(252封装小的)20N03(252封装小的) RF3704S(252封装小的)85N03（263封装大的）603AL(263封装大的)70T03H(252封装小的) 9916H(252封装小的)9915H(252封装小的) LD1010D(252封装小的)P75N02LD（252封装小的）APL1084(252封装小的) LM324 80N03（252封装小的）AME1085AMCT(252封装小的) B1202(252封装小的) B1802(252封装小的) 603AL(252封装小的)2545大(快恢复二极管) 4500M贴片场效应管晶振14.318和晶振32.768 晶振32.768 和24.57LM 常用主板门控I C74HC74D74HC1474HC0674HC32D74HC0774HC13274HC0874HC708DDM7407M74HC74A74067607主板BIOS 芯片M50FW040 A290021TL-70PM49FL004T PM49FL002T49V002FP 29C04049LF002A N28F00149LF004A PM39F01029F040 39VF040W39V040 49LF003A。
主板上各芯片的功能及名词解释
主板上各芯片的功能及名词解释
主板上各芯片的功能及名词解释：
1. CPU（中央处理器）：也称为微处理器，是计算机系统的核心部件，负责执行指令、处理数据和控制整个系统的运行。
2. 北桥芯片（Northbridge）：在旧式的主板中，北桥芯片主要连接CPU 与高速设备，如内存控制器、显卡接口（AGP或PCI-E插槽）等，负责高速数据传输。
3. 南桥芯片（Southbridge）：南桥芯片则负责低速外部设备的连接与管理，如PCI插槽、USB接口、SATA接口、声卡、网卡、键盘鼠标接口等。
4. BIOS芯片（基本输入输出系统）：存储着主板硬件的基本配置信息以及自检、启动引导程序，用于初始化硬件并加载操作系统。
5. 晶振（Crystal Oscillator）：为主板提供稳定的时钟信号，确保各个组件按照预定频率协调工作。
6. Super I/O芯片：负责处理串口、并口、软驱接口等传统I/O设备的信号。
7. 内存插槽及内存控制器：内存插槽用于安装内存条，内存控制器负责管理和控制内存与CPU之间的数据交换。
8. 电源管理芯片：负责主板上的电源管理，包括电压调整、电源状态转换等功能。
9. 闪存芯片(Flash ROM)：用于存储可更新的BIOS程序，以便用户进行BIOS升级。
随着技术的发展，现代许多主板已经将北桥和南桥的功能集成到了CPU 内部或者主板上的一个单一芯片组中（比如Intel的PCH），使得数据传输效率更高，系统性能更强。

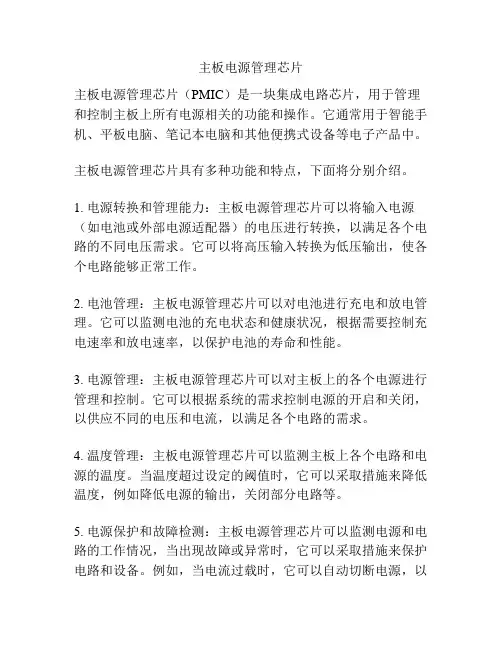

主板电源管理芯片
主板电源管理芯片主板电源管理芯片（PMIC）是一块集成电路芯片，用于管理和控制主板上所有电源相关的功能和操作。
它通常用于智能手机、平板电脑、笔记本电脑和其他便携式设备等电子产品中。
主板电源管理芯片具有多种功能和特点，下面将分别介绍。
1. 电源转换和管理能力：主板电源管理芯片可以将输入电源（如电池或外部电源适配器）的电压进行转换，以满足各个电路的不同电压需求。
它可以将高压输入转换为低压输出，使各个电路能够正常工作。
2. 电池管理：主板电源管理芯片可以对电池进行充电和放电管理。
它可以监测电池的充电状态和健康状况，根据需要控制充电速率和放电速率，以保护电池的寿命和性能。
3. 电源管理：主板电源管理芯片可以对主板上的各个电源进行管理和控制。
它可以根据系统的需求控制电源的开启和关闭，以供应不同的电压和电流，以满足各个电路的需求。
4. 温度管理：主板电源管理芯片可以监测主板上各个电路和电源的温度。
当温度超过设定的阈值时，它可以采取措施来降低温度，例如降低电源的输出，关闭部分电路等。
5. 电源保护和故障检测：主板电源管理芯片可以监测电源和电路的工作情况，当出现故障或异常时，它可以采取措施来保护电路和设备。
例如，当电流过载时，它可以自动切断电源，以防止电路受损。
6. 通信接口：主板电源管理芯片通常具有多种通信接口，例如I2C、SPI、UART等，用于与主机处理器或其他外部设备进行通信。
通过这些接口，主机处理器可以监测和控制电源管理芯片的各个功能和操作。
总之，主板电源管理芯片是一种非常重要的集成电路芯片，它能够很好地管理和控制主板上的电源和电路。
它不仅可以提供稳定的电源供应，还可以保护电路和设备免受损坏。
随着移动计算设备的普及，主板电源管理芯片的需求将越来越大，并且不断提升其功能和性能，以满足不断增长的需求。
主板上的芯片
主板上的芯片主板上的芯片是计算机中非常重要的组成部分之一。
它们负责连接和控制各个硬件设备，并执行各种任务。
在本文中，我们将详细介绍主板上的一些重要芯片。
1. CPU芯片（中央处理器）: CPU芯片是计算机的大脑，负责执行所有的计算和处理任务。
它是主板上最重要和最复杂的芯片之一。
CPU芯片主要由控制单元和算术逻辑单元组成，能够执行各种指令并处理数据。
2. 芯片组（Chipset）: 芯片组是主板上的重要芯片之一，它包括北桥芯片和南桥芯片。
北桥负责连接CPU、内存和显卡等高性能设备，而南桥则连接各种外部设备，如硬盘、USB和音频接口等。
芯片组还负责协调这些设备之间的通信和数据传输。
3. BIOS芯片（基本输入输出系统）: BIOS芯片是主板上的一个非常重要的芯片，它包含了计算机系统启动所需的信息和指令。
当计算机开机时，BIOS会首先运行以进行硬件初始化和自检。
它还包含了一些基本的设置和配置，如启动序列、硬件参数等。
4. 显卡芯片（图形处理器）: 显卡芯片是负责计算机图形处理的重要芯片。
它可以将计算机生成的图像转化为可视化的图像，以供显示器显示。
显卡芯片还负责处理图形渲染、图像处理和视频播放等任务。
5. 音频芯片（声卡）: 音频芯片是负责计算机音频处理的芯片。
它可以将数字音频信号转换为模拟音频信号，以供扬声器等输出设备播放。
音频芯片还可以进行声音的编码和解码，以及一些音频效果的处理。
6. 网络芯片（网卡）: 网络芯片是计算机连接网络的重要组成部分。
它可以处理网络数据的传输和接收，实现计算机与网络之间的通信。
网络芯片还负责管理网络连接和网络协议，如以太网、无线网络等。
7. 存储控制芯片（SATA控制器）: 存储控制芯片是控制计算机存储设备的重要组件。
它负责管理硬盘、SSD等存储设备的读写操作，并控制数据传输和存储管理等功能。
存储控制芯片还包括一些RAID功能，用于数据备份和恢复。
8. USB控制芯片: USB控制芯片负责管理计算机上的USB接口，控制USB设备的连接和通信。
电源管理芯片常见分类及基础介绍
电源管理芯片常见分类及基础介绍电源管理芯片电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片。
主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。
常用电源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。
基本类型主要电源管理芯片有的是双列直插芯片，而有的是表面贴装式封装，其中HIP630x系列芯片是比较经典的电源管理芯片，由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM9.0规范，电压输出范围是1.1V-1.85V，能为0.025V的间隔调整输出，开关频率高达80KHz，具有电源大、纹波小、内阻小等特点，能精密调整CPU供电电压。
常见电源管理IC芯片在日常生活中，人们对电子设备的依赖越来越严重，电子技术的更新换代，也同时意味着人们对电源的技术发展寄予厚望，下面就为大家介绍电源管理技术的主要分类。
电源管理半导体从所包含的器件来说，明确强调电源管理集成电路（电源管理IC，简称电源管理芯片）的位置和作用。
电源管理半导体包括两部分，即电源管理集成电路和电源管理分立式半导体器件。
在日常生活中，人们对电子设备的依赖越来越严重，电子技术的更新换代，也同时意味着人们对电源的技术发展寄予厚望，下面就为大家介绍电源管理技术的主要分类。
电源管理半导体从所包含的器件来说，明确强调电源管理集成电路（电源管理IC，简称电源管理芯片）的位置和作用。
电源管理半导体包括两部分，即电源管理集成电路和电源管理分立式半导体器件。
电源管理集成电路包括很多种类别，大致又分成电压调整和接口电路两方面。
电压凋整器包含线性低压降稳压器（即LDO），以及正、负输出系列电路，此外不有脉宽调制（PWM）型的开关型电路等。
因技术进步，集成电路芯片内数字电路的物理尺寸越来越小，因而工作电源向低电压发展，一系列新型电压调整器应运而生。
主板IO芯片,电源管理芯片场效管,快恢复二极管,特殊电源IC
1084(263封装大的) 1117(252封装小的)
75N03（263封装大的） 15N03（252封装小的）
15N03（263封装大的） 45N03（263封装大的）
45N03（252封装小的） 50N03（252封装小的）
晶振14.318和晶振32.768 晶振32.768 和24.57LM
常用主板门控I C
74HC74D74HC14
74HC0674HC32D
74HC0774HC132
74HC0874HC708D
DM7407M74HC74A
74067607
主板BIOS 芯片
M50FW040 A290021TL-70
P75N02LD（252封装小的） APL1084(252封装小的)
LM324 80N03（252封装小的）
AME1085AMCT(252封装小的) B1202(252封装小的)
B1802(252封装小的) 603AL(252封装小的)
2545大(快恢复二极管) 4500M贴片场效应管
W83977EF
W83977EF-AW
W83977 T FIT8870F-A
W83627HF-AW8712F
W83627HFLM2637M
W83627SF-AWLPC47M102
W83627F-AWIT8707
W83627SF47M172
W83627GF-AW47M102S
W83627THF47M192
PM49FL004T PM49FL002T
49V002FP 29C040
49LF002A N28F001
主板各芯片的功能及解释
主板各芯片的功能及解释主板各芯片的功能及解释电脑主板芯片组（chipset）(pciset) ：分为南桥和北桥，那么关于芯片有什么功能，大家欧直达吗？下面一起来看看吧！南桥（主外）：即系统I/O芯片（SI/O），主要管理中低速外部设备；集成了中断控制器、DMA控制器。
功能如下：1) PCI、ISA与IDE之间的通道。
2) PS/2鼠标控制。
（间接属南桥管理，直接属I/O管理）3) KB控制（keyboard）。
(键盘)4) USB控制。
（通用串行总线）5) SYSTEM CLOCK系统时钟控制。
6) I/O芯片控制。
7) ISA总线。
8) IRQ控制。
（中断请求）9) DMA控制。
（直接存取）10) RTC控制。
11) IDE的控制。
南桥的连接：ISA—PCICPU—外设之间的桥梁内存—外存北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。
掌控项目多为高速设备，如：CPU、Host Bus。
后期北桥集成了内存控制器、Cache高速控制器；功能如下：① CPU与内存之间的交流。
② Cache控制。
③ AGP控制（图形加速端口）④ PCI总线的控制。
⑤ CPU与外设之间的交流。
⑥ 支持内存的种类及最大容量的控制。
（标示出主板的档次）1、内存控制器：决定是否读内存（高档板集成于北桥）。
586FX 82438FXVX 82438VXCache：高速缓冲存储器。
（1）、high—speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）2、USB总线：为通用串行总线，USB接口位于PS/2接口和串并口之间，允许外设在开机状态下热插拔，最多可串接下来127个外设，传输速率可达480MB/S，P它可以向低压设备提供5伏电源，同时可以减少PC机I/O接口数量。
3、IEEE 1394总线：是一种串行接口标准，又名火线，主要用于笔记本电脑，它采用“级联”方式连接各个外部设备，最多可以连接63个设备，它能够向被连接的设备提供电源。
主板中常见的IO芯片统计及代换原则
主板中常见的IO芯⽚统计及代换原则I/O芯⽚外型：128 脚的四⽅形，四⾯都有引脚的芯⽚⼚家：Winbond ，ITE，ALI ，SMSC。
作⽤：负责软驱⼝，键盘，⿏标，串⼝，并⼝的数据传输。
1. 集成监控功能的I/O芯⽚有：IT8712F、IT8705F、W83627HF注：当具有监控功能的I/O损坏时，会出现开机进⼊系统之前⾃动关机。
2. 集成电源管理功能的I/O芯⽚有：IT8702F、W83627F/TF/EF W83697F、IT8712F IT8671F 注：虽集成了电源管理功能，但不能替代电源管理芯⽚，不能控制CPU供电。
3. 具有开机功能的I/O芯⽚有： W93637HF、W83627HF 、W83977EF、IT8711、IT8702F、IT8712F注：其中W83627HF，IT8712易损坏。
注：技嘉主板上的I/O更换成功率不⾼，若要更换，必须型号，类型完全⼀样，⽅可更换主板常见的I/O芯⽚ITE（联阳）的IT8712F芯⽚，这是⼀颗标准的I/O芯⽚，PS/2键盘⿏标、串⼝设备、并⼝设备、软驱等则是通过IT8712F连接ICH芯⽚的，IT8712F⽀持24MHz和33MHz的设备，同时也⽀持完整的硬件监控功能，芯⽚采⽤128针PQFP封装。
INTEL⼀贯采⽤SMSC的超级I/O芯⽚，它为INTEL原装主板提供周边I/O设备⽀持，并有硬件监控功能。
华邦（Winbond）的W83697HF-AW，集成了软驱控制器、MIDI接⼝、串⾏/并⾏接⼝等，还提供主板风扇接⼝的监控等功能。
I/O芯⽚与热插拨在平时的使⽤中我们常提醒⽤户⼀定不要进⾏外设的热插拔操作。
其实这就是主要针对保护I/O芯⽚⽽提出的。
因为⼀般经常进⾏热插拔操作的外设主要是键盘、Modem、⿏标和打印机等，⽽这些设备⼜都是由I/O芯⽚来控制的。
我们知道，在这些设备的接⼝上都有⼀定的电压值存在，⽐如像15针的打印⼝，除了接地的针脚以外，其它的针脚都会⼀⼀对应着相应I/O芯⽚上的相关引脚，在这当中也包括提供电压的引脚。
电源管理芯片
电源管理芯片电源管理芯片（PMIC）是一种关键的元器件，用于管理电子设备中的电源供应和能量转换，以确保设备的高效和延长使用寿命。
它可以将多种电源转化为适当的电量并自动地分配电力给不同的电子设备，从而降低电源的功耗。
本文将详细介绍电源管理芯片的基本原理、种类、应用、半导体制造和市场趋势。
一、电源管理芯片的基本原理电源管理芯片的基本原理是根据输入和输出电压之间的比例关系进行自动控制。
在电子设备中，电源管理芯片负责将电源转换为更低的电压，从而满足芯片、微控制器和其他半导体器件的电能需求。
电源管理芯片还可以在需要时通过削减或开启电源来调节电流，以提高效率和延长电池寿命。
电源管理芯片通常由三个主要部分组成：直流至直流（DC-DC）转换器、线性稳压器和电源选择器。
DC-DC转换器是电源管理芯片的核心部件，主要负责将输入电源转化为低电压的直流电源。
线性稳压器利用电阻和电容器将电压稳定在所需的值，以保证芯片运行的稳定性。
电源选择器则用于切换电源，以确保芯片能够正常工作。
二、电源管理芯片的种类电源管理芯片有多种类型，每种类型都具有特定的功能和应用。
以下是常见的几种类型：1. 个人电子设备和智能手机芯片个人电子设备和智能手机芯片通常要求较高的功耗和效率。
电源管理芯片通常应符合更严格的要求，可减少电流泄漏，并在需要时进行电源切换以提高效率。
2. 便携式电池充电器便携式电池充电器需要小型化和高容量，同时需要较高的能量效率、长寿命和安全性。
电源管理芯片必须能够检测和保护充电器的电池，以确保其安全。
3. 电动汽车电池管理系统电动汽车电池管理系统通常由数千个电池组成，因此需要精确的单体电池监测、均衡和控制。
电源管理芯片的主要功能是确保电池组的均匀充电和排放，并保护电池组免受过充、过放和过电流的损害。
4. 太阳能电池和领先的可再生能源应用太阳能电池和领先的可再生能源应用需要高效能的转换器和逆变器，以确保总能量损失最小。
电源管理芯片的主要功能是调整系统中的电流和电压，以确保系统的电源能够顺利运行。
主板各芯片的功能及名词解释
主板各芯片的功能及名词解释推荐主板各芯片的功能及名词解释芯片组：（chipset）(pciset)有南桥北桥；（主外）南桥系统I/O芯片（SIO）：管理外设，主要管理中低速设备；集成了中断控制器、DMA控制器、功能如下：PCI、ISA与IDE之间的通道。
PS/2鼠标控制（属间接管理，属SI/O直接管理）KB控制（keyboard）(键盘)USB控制。
（通用串行总线）SYSTEM CLOCK系统时钟的控制。
I/O芯片的控制。
ISA总线。
IRQ控制（中断请求）DMA控制（直接存取）RTC控制。
11、IDE的控制。
南桥：ISA—PCICPU—外设之间的桥梁内存—外存北桥：系统控制芯片，主要CPU与内存之间通信。
（主内）掌控项目多为高速设备，如：CPU、HOST、BUS。
晚期北桥集成了内存控制器；cache高速控制器；功能如下：CPU与内存之间的交流。
CACHE控制。
AGP控制（图形加速端口）PCI总线的控制。
CPU与外设之间的交流。
支持内存的种类及最大容量的控制。
（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。
586FX 中可组82438FXVX 82438VXCache：高速缓冲存储器。
（1）、high—speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）CPUcache内存IO芯片，input/output，（局部I/O）。
IO芯片管理：①LPI（并上，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）；④KB控制器（键盘）BIOS：基本输入输出系统。
（Basic,Input,Output S ystem）主要负责软件，硬件的连接。
既属于硬件，又属于软件，固化了开机自检的程序，及主板BIOS编写厂家的信息。
主板的生产厂家（Compag、IBM、Asus）只读可编程存储器。
内部固化的程序不会因掉电而丢掉。
BIOS的功用：①提供CMOS设置的等程序，各硬件的设置及主板的特殊功能的设定。
电源管理芯片是什么_电源管理芯片介绍
电源管理芯片是什么_电源管理芯片介绍电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片。
主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。
常用电源管理芯片有HIP6301、IS6537、RT9237、ADP3168、KA7500、TL494等。
主要电源管理芯片有的是双列直插芯片，而有的是表面贴装式封装，其中HIP630x系列芯片是比较经典的电源管理芯片，由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM9.0规范，电压输出范围是1.1V-1.85V，能为0.025V的间隔调整输出，开关频率高达80KHz，具有电源大、纹波小、内阻小等特点，能精密调整CPU供电电压。
电源管理芯片发展的必要性智能电源管理芯片的市场容量和发展前景所有电子设备都有电源，但是不同的系统对电源的要求不同。
为了发挥电子系统的最佳性能，需要选择最适合的电源管理方式。
首先，电子设备的核心是半导体芯片。
而为了提高电路的密度，芯片的特征尺寸始终朝着减小的趋势发展，电场强度随距离的减小而线性增加，如果电源电压还是原来的5V，产生的电场强度足以把芯片击穿。
所以，这样，电子系统对电源电压的要求就发生了变化，也就是需要不同的降压型电源。
为了在降压的同时保持高效率，一般会采用降压型开关电源。
同时，许多电子系统还需要高于供电电压的电源，比如在电池供电设备中，驱动液晶显示的背光电源，普通的白光LED驱动等，都需要对系统电源进行升压，这就需要用到升压型开关电源。
此外，现代电子系统正在向高速、高增益、高可靠性方向发展，电源上的微小干扰都对电子设备的性能有影响，这就需要在噪声、纹波等方面有优势的电源，需要对系统电源进行稳压、滤波等处理，这就需要用到线性电源。
上述不同的电源管理方式，可以通过相应的电源芯片，结合极少的外围元件，就能够实现。
主板各芯片的功能及名词解释及维修思路(2)8页word文档
主板维修资料维修部分不开机故障的检测方法及顺序1. 检查CPU 的三大工作条件l 供电l 时钟l 复位2. 取下BIOS 查22脚片选信号是否有跳变3. 试换BIOS，查跟BIOS 相连的线路4. 查ISA，PCI上的数据线，地址线（及AD），中断等控制线（这样可直接反映南北桥问题）5. 查AGP，PCI，CPU座的对地阻值来判断北桥是否正常l 供电CPU内核电压2 场效应管坏，开路或短路2 滤波电容短路（电解电容）2 电压IC 无输出ü无12V 供电ü电压IC 坏ü断线2 CPU 工作电压相关线路有轻微短路2 场效应管坏了一个，输出电压也会变低2 反馈电路无作用2 电压IC输出电压低l VID 0—4，（+5V电压）2 电压IC 无输出2 和CPU座相连的排阻坏2 断线l VTT 1.5V2 供电场效应管坏2 VTT1.5V 有对地短路2 场效应管供电不正常2 场效应管坏l 时钟2 CPU座与时钟IC 之间开路2 时钟IC 无输出2 和输出连接的滤波电容坏（10皮法）2 供电是否正常 3.3V 2.8V 2.5V 2 全部无输出或一半无输出2 晶振是否起振22皮法是否坏2 有供电，IC 坏2 无供电，查供电相关线路2 IC 坏2 查不正常的一半供l 复位2 复位电压低：北桥坏2 有电压无复位? 北桥假焊或北桥无复位? 与北桥相连的线路断开2 有复位：与北桥间断线2 无复位：查复位的产生电路开机显示内容及相关故障判断1. 显示显卡的资料及显存的容量2. 显示主板的型号、出厂日期、BIOS版本内容3. 显示CPU的主频、（外频和倍频）1) CPU座坏2) 跳线设置错误3) 北桥和CPU座之间的线路4. 内存的容量1) 内存条坏2) 内存槽坏3) 北桥坏4) 内存槽接触不良5. IDE接口的状况1) 检测不到i. 信号线及硬盘、光驱ii. IDE 接口断针iii. 南桥坏，断线2) 检测错误i. 硬盘、光驱信号线ii. IDE接口问题iii. 南桥坏iv. 清除CMOS6. 软驱1) 设置错误2) 信号线及软驱3) 软驱接口4) I/O坏5) 南桥坏7. 键盘、鼠标1) 键盘、鼠标坏2) 相关线路（排阻、排容、电感、电阻、I/O）3) 键盘锁（CMOS、键盘锁相关线路）4) 南桥或到南桥之间断线或短路8. 声卡1) 检测不到i. CMOS关闭（清除CMOS）ii. 声卡及晶振（没有波形电压一高一低）iii. 供电（78L05）2) 杂音i. 输入端的供电滤波电容ii. 输出端的滤波电容iii. 声卡坏iv. 南桥坏9. USB、COM口、打印口、游戏口1) 接口坏2) 供电不正常3) 信号线有问题4) I/O或南桥内存相关故障判断1. 读不到内存? 槽坏a) 弹片接触不好：氧化、弹力失控、开路b) 槽短路烧坏：两针短路、损坏? 内存相关线路：其中一个槽短路；供电；时钟；行列选通；线路有开路；数据线；地址线；控制线；北桥坏（多数与北桥线路有关）2. 数码跳不完整C0—C1—C3—C5（没有C3和C5，则相关线路有问题）3. 内存容量报错? 内存条坏? 接触不好? 插槽与北桥之间线路有问题4. 进98后缺少字符：内存条坏5. 进98后死机：内存条坏6. AGP槽短路—影响北桥、内存7. BIOS错或资料丢失? 病毒感染? 升级失败? 供电不对注：时钟IC有时也会引起不读内存不同主板的诊断卡走数会有不同，常见的有下面3种：1：00—C0—C1—C3—0b—0d—3d—42—6F—7F—FF2：FF—C1—1d—2b—3d—42—6F—7F—FF3：FF—d3—d4—0b—2A—31—3d—4E声卡故障判断1. 供电电源插座12V到78L05三端稳压器输入脚，输出正5V电压给声卡IC2. 声卡IC 正常工作时应该发热其中1-12脚比较重要，包括供电、晶振的两个脚、控制信号3. 晶振24.576MHz，旁边有两个22PF 的小电容? 一通电就有波形? 进98后才有波形? 只有电平，没有波形，电压一高一低4. 功放只是把声卡输出的音频信号进行放大（功放坏会引起声小、杂音、无音）引起声卡故障的部分问题1. 供电2. 晶振3. 声卡芯片4. 功放5. 声卡及功放周边的小电容6. CMOS设置错误会引起无声、装不上声卡7. BIOS坏希望以上资料对你有所帮助，附励志名言3条：1、有志者自有千计万计，无志者只感千难万难。
电源管理ic芯片
电源管理ic芯片电源管理IC芯片是现代电子系统中不可或缺的重要组成部分。
作为一种集成电路，电源管理IC负责监测、控制和优化电源的供应和消耗。
随着电子设备的普及和需求的增加，电源管理IC技术也在不断发展，为设备的能源利用和节能节电做出了重要贡献。
一、电源管理IC的基本原理电源管理IC的基本原理是监测电源电压和电流，根据需要调节电源的输出电压和电流，并实现节能节电的功能。
电源管理IC采用的是电荷守恒和能量守恒的基本原理，通过精密控制电源的输出，实现对电子设备的供电和节能节电的控制。
电源管理IC包含三个主要部分：电压监测、电源切换和节能控制。
其中，电压监测部分用来监测电源的电压，包括输入和输出电压，以保证设备稳定供电。
电源切换部分用来切换不同的电源，并控制电源的输出电压和电流。
节能控制部分用来实现设备的节能节电功能，根据需要控制设备的供电和使用，降低能量消耗，延长设备寿命。
二、电源管理IC的主要应用电源管理IC的主要应用包括移动通信、数字相机、笔记本电脑、平板电脑、智能手机、移动互联网终端等。
可以说，现代电子设备中几乎所有的电路板上都有电源管理IC的身影。
在移动通信领域，电源管理IC除了负责对手机的供电和控制，还负责对手机的电池充电控制以及电池温度保护等。
在数字相机中，电源管理IC主要负责对电源的控制和管理，保证设备的稳定性和安全性。
在笔记本电脑中，电源管理IC主要负责对电池的监测和管理、充电控制和供电管理。
在平板电脑中，电源管理IC也是保证设备稳定供电和节能节电的主要控制器。
三、电源管理IC的发展趋势随着电子设备的迅速发展和需求的增加，电源管理IC技术也不断发展。
未来，电源管理IC的发展趋势主要包括以下几个方面：1、节能功能不断强化：未来电源管理IC将更加注重节能功能的强化，大大提高设备的节能水平，为环保和节能做出贡献。
2、智能化水平不断提高：未来电源管理IC将趋向于智能化，将采用更加智能的控制和管理系统，提高设备的性能和使用体验。
主板各芯片图解
主板各芯片图解电源插座要紧有AT电源插座与ATX电源插座两种，有的主板上同时具备这两种插座。
AT插座应用已久现已淘汰。
而使用20口的ATX电源插座，使用了防插反设计，不可能像AT电源一样由于插反而烧坏主板。
除此而外，在电源插座邻近通常还有主板的供电及稳压电路。
此主题有关图片如下：主板的供电及稳压电路也是主板的重要构成部分，它通常由电容，稳压块或者三极管场效应管，滤波线圈，稳压操纵集成电路块等元器件构成。
此外，P4主板上通常还有一个4口专用12V电源插座。
11.BIOS及电池BIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动与自检程序的EPROM或者EEPROM集成块。
实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件操纵与支持。
除此而外，在BIOS芯片邻近通常还有一块电池组件，它为BIOS提供了启动时需要的电流。
此主题有关图片如下：常见BIOS芯片的识别主板上的ROM BIOS芯片是主板上唯一贴有标签的芯片，通常为双排直插式封装(DIP)，上面通常印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。
此主题有关图片如下：早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，由于紫外线照射会使EPROM内容丢失，因此不能随便撕下。
现在的ROM BIOS多使用Flash ROM(快闪可擦可编程只读存储器)，通过刷新程序，能够对Flash ROM进行重写，方便地实现BIOS升级。
目前市面上较流行的主板BIOS要紧有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。
Award BIOS是由Award Software公司开发的BIOS产品，在目前的主板中使用最为广泛。
Award BIOS功能较为齐全，支持许多新硬件，目前市面上主机板都使用了这种BIOS。
AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各类软、硬件的习惯性好，能保证系统性能的稳固，在90年代后AMI BIOS 应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机与笔记本电脑上，其画面简洁，便于*作，现在Phoenix已与Award公司合并，共同推出具备两者标示的BIOS产品。
主板上各种芯片、元件的识别及作用
主板上各种芯片、元件的识别及作用主板上各种芯片、元件的识别及作用 (2009-03-04)本部分设定了隐藏,您已回复过了,以下是隐藏的内容INCLUDEPICTURE"/attachment/Fid_9/9_693_6c2105b00892e60.jpg" \* MERGEFORMATINETINCLUDEPICTURE"/attachment/Fid_9/9_693_9b7b5cc205afe12.jpg" \* MERGEFORMATINETINCLUDEPICTURE"/attachment/Fid_9/9_693_0ef00b8fb188253.jpg" \* MERGEFORMATINETINCLUDEPICTURE"/attachment/Fid_9/9_693_d8035334e169259.jpg" \* MERGEFORMATINETINCLUDEPICTURE"/attachment/Fid_9/9_693_dc9b777ea0c10eb.jpg" \* MERGEFORMATINET按功能用途排序一、主板芯片组：芯片组（Chipset）是主板的核心组成部分，联系CPU和其他周边设备的运作。
主板上最重要的芯组就是南桥和北桥。
1、北桥芯片：（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。
一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔875P芯片组的北桥芯片是82875P、最新的则是支持双核心处理器的945/955/975系列的82945P、82945G、82945GZ、82945GT、82945PL、82955X、82975X等七款北桥芯片等等。
北桥作用：北桥芯片负责与CPU的联系并控制内存(仅限于Intel的cpu，AMD系列cpu在K8系列以后就在cpu中集成了内存控制器，因此AMD平台的北桥芯片不控制内存)、AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM，DDR SDRAM以及RDRAM等等）和最大容量、AGP插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。
主板电源芯片
主板电源芯片主板电源芯片是主板上的一个重要组成部分，主要负责向其他硬件设备提供电源。
一、主板电源芯片的作用主板电源芯片是主板上的电源管理芯片，主要起到供电、分配电源、稳压和保护等作用。
它通过各种电源接口、电源转换电路和电源模块，将电源由外部供应转换成内部电源，并提供给主板上其他硬件设备，如CPU、内存、显卡等。
二、主板电源芯片的结构主板电源芯片通常由三部分组成：输入端、输出端和控制端。
1. 输入端：输入端主要包括电源接口和电源过滤电路，用于接收外部电源输入，并对电源进行滤波和稳压处理，以确保电源的稳定和干净。
2. 输出端：输出端主要包括电源转换电路和电源模块，用于将输入电源转换为适合主板上其他硬件设备使用的电源，并分配给各个设备。
3. 控制端：控制端主要包括控制逻辑电路和保护电路，用于对电源进行控制和保护。
控制逻辑电路根据系统需求对电源进行开关和调节，保护电路则可以在电源过载、短路等异常情况下及时切断电源，以保护其他硬件设备的安全。
三、主板电源芯片的工作原理主板电源芯片的工作原理可以简单地概括为三个步骤：输入、转换和输出。
1. 输入：主板电源芯片首先接收并滤波外部电源输入，通过稳压电路将电源稳定在适当的电压范围内。
2. 转换：经过输入端处理的电源被输送到电源转换电路，再经过电源模块的转换作用，电源被转换成主板上其他硬件设备所需的电压和电流。
3. 输出：经过转换的电源被分配给主板上各个设备，如CPU、内存、显卡等。
四、主板电源芯片的特点主板电源芯片具有以下几个特点：1. 稳定性：主板电源芯片通过稳压电路和稳压模块的作用，在不同负载下能够保持输出电压的稳定性，以满足各个硬件设备对电源稳定性的要求。
2. 高效性：主板电源芯片通过电源转换电路和电源模块的高效率转换，能够将输入电源有效地转换为输出电源，减少能量损失和发热。
3. 保护性：主板电源芯片通过控制逻辑电路和保护电路的作用，可以对电源进行开关、调节和保护，确保电源和其他硬件设备的安全。
主板电源芯片的场效应管
主板电源芯片的场效应管主板电源芯片是主板上的重要组成部分，起着供电管理和电源转换的关键作用。
其中，场效应管作为主板电源芯片中的核心部件之一，具有重要的功能和作用。
场效应管是一种基于电场效应的电子器件，能够在电场控制下调节电流。
在主板电源芯片中，场效应管主要用于电源的开关控制和电流调节。
通过调节场效应管的电压，可以控制电源的开关状态，实现电流的正常工作。
场效应管在主板电源芯片中起到了电源开关的作用。
当主板电源芯片接收到开机指令时，会通过控制场效应管的电压，使其处于导通状态，从而打开电源的输出通路，使电流能够正常流动，供应给主板和其他硬件设备。
相反，当主板电源芯片接收到关机指令时，会通过控制场效应管的电压，使其处于截止状态，从而切断电源的输出通路，停止电流的供应。
场效应管还能在主板电源芯片中实现电流的调节。
在电源供电过程中，不同的硬件设备对电流的需求是不同的。
主板电源芯片通过调节场效应管的电压，可以根据不同硬件设备的需求，实现电流的精确调节。
这样，就可以保证不同硬件设备的正常运行，并提高电源的供电效率和稳定性。
场效应管还具有快速开关速度和低开关损耗的特点。
由于场效应管是一种非常敏感的电子器件，它可以在微小的电压变化下迅速切换，实现电源开关的快速响应。
同时，场效应管的内部电阻非常小，因此在开关过程中产生的功耗也很低，能够有效提高电源的效率。
然而，场效应管也存在一些问题和挑战。
首先，由于场效应管的制造工艺和结构复杂，生产成本相对较高。
其次，场效应管在工作过程中会产生一定的热量，需要适当的散热措施，以保证其正常工作和寿命。
此外，场效应管的可靠性和稳定性也需要得到保证，以防止因电压波动或其他因素引起的故障和损坏。
场效应管作为主板电源芯片中的重要组成部分，承担着电源开关和电流调节的关键功能。
它通过调节电压，控制电源的开关状态，实现电流的正常供应。
同时，场效应管具有快速开关速度和低开关损耗的特点，能够提高电源的效率和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
W83977EF W83977EF-AW W83977 T FIT8870F-A W83627HF-AW8712F
W83627HFLM2637M W83627SF-AWLPC47M102 W83627F-AWIT8707
W83627SF47M172 W83627GF-AW47M102S W83627THF47M192
W83877FFP5093MTC IT8712F-ALM2637M IT8712FIT8671 W83637HFIT8702F
W83697HFIT8703 PC87366IBWIT8705F PC87372IBWW83877TF W83637HF8711f-A 常用主板电源管理芯片 RT9224 RT9238 RT9231 L6916D RT9231A RT9237
RT9241A RT9241B RT9221 RT9223 RT9602 RT9228 5098 RT9227A RT9222 RT9231 HIP6021CB HIP6020 HIP6016 HIP6017 HIP6018 HIP6019 HIP6018BCB ISL6524CB HIP6004 HIP6602 HIP6521 HIP6301CB HIP6303CS HIP6601 HIP6501 KA7500B
SC1164 SC1189 SC1185 5051 SC1402ISS 93C46直 5322 5053 SC1185ACSW
HIP6303 LM2638 LM2637 ST75185C LM2637M SC1155 ISL6524 ISL6556BCB
CS5301 ICE2AS01 HIP6620BAB RT9602 HIP6302 MS-5 MS-7 L6917BD
ISL6556BCB IRU3013 IRU3055 5090MTC 5093MTC 常用主板场效管，快恢复二极管，特殊电源IC,晶振 3055(252封装小的 55N03(263封装大的 55N03(252封装小的6030(263封装大的 6030(252封装小的 7030(263封装大的 70N03(252封装小的
K3296(263封装大的 1084(263封装大的 1117(252封装小的 75N03（263封装大的）15N03（252封装小的） 15N03（263封装大的） 45N03（263封装大的） 45N03（252封装小的） 50N03（252封装小的） 9916H（252封装小的） 10N03(252封
装小的 20N03(252封装小的 RF3704S(252封装小的 85N03（263封装大的）
603AL(263封装大的 70T03H(252封装小的 9916H(252封装小的 9915H(252封装小的 LD1010D(252封装小的 P75N02LD（252封装小的） APL1084(252封装小的
LM324 80N03（252封装小的） AME1085AMCT(252封装小的 B1202(252封装小
的 B1802(252封装小的 603AL(252封装小的 2545大(快恢复二极管 4500M贴片场效应管晶振14.318和晶振32.768 晶振32.768 和24.57LM 常用主板门控I C
74HC74D74HC14 74HC0674HC32D 74HC0774HC132 74HC0874HC708D
DM7407M74HC74A 74067607 主板BIOS 芯片 M50FW040 A290021TL-70
PM49FL004T PM49FL002T 49V002FP 29C040 49LF002A N28F001 49LF004A
PM39F010 29F040 39VF040 W39V040 49LF003A。
