锅炉停炉期间的保养方法

锅炉停炉期间的保养方法

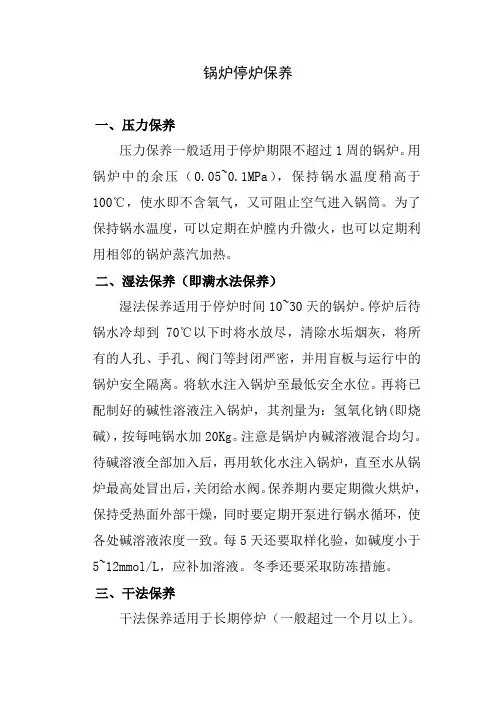

锅炉停用后，外界空气就会大量进入锅炉水系统内，此时锅炉虽已放水，但在锅炉金属表面上总是附着一层水膜，空气中的氧便溶解在此水膜中，以致达到饱和状态，所以很容易引起溶解氧的腐蚀，其腐蚀速度一般要比运行期间快得多。如果锅炉金属表面上有能溶于水膜的盐垢时，则腐蚀性更强烈。实践证明，产生严重腐蚀的锅炉多是停炉期间形成，而在运行中又发展所造成的。因此，在停炉期间采用适当的保护方法，对防止锅炉腐蚀，确保安全运行、延长锅炉的使用寿命，有着重要的意义。停炉保护的方法防止锅炉停炉腐蚀的方法较多，但基本原则是不让外界空气进入停用锅炉的水系统；保持停用锅炉水系统金属表面干燥；使金属内表面浸泡在含有除氧剂或其他保护剂的溶液中；在金属表面上涂上防锈层。

停炉时间超过一周而又小于1个月，适合用氨、联氨钝化烘干法。

技术要点：给水采用加氨处理，在机组停机前4小时，给水氨的加入量，提高系统pH值，然后热炉放水，余热烘干。

工艺要求：停炉前4h加氨提高给水pH：9.4~10.0，联氨浓度加大到0.5mg/L--500mg/L，热炉放水，余热烘干。

操作步骤：

1.在停机前4小时，启动凝结水备用加氨泵，加大凝结水精处理出口加氨量，提高省煤器入口给水pH值至9.4～10.0之间；联氨浓度加大到0.5mg/L--500mg/L；

2.锅炉停炉降压至0.6Mpa～1.2Mpa时，进行热炉放水，余热烘干；

3.放水后，立即全开空气门、排汽门（包括汽包、过热器、再热器、给水系统）、放水门，采用自然通风将炉内湿气排出，直至炉内湿度小于70%或等于环境相对湿度时，停止通风干燥；

4.放水结束后4小时，炉膛烟风档板开启通风，开始进行检修工作。

7监督和注意事项：

1）停炉过程中每小时测定给水、炉水和蒸汽的pH值；

2）在保证金属壁温差不超过制造厂允许值的前提下尽量提高放水压力和温度；

化学监督

2012、03、02
