绪论园林制图的基本知识
项目一 园林制图基础知识
制图基本要素的绘制
角度、弧长、弦长的标注如图1-35、图136。角度的尺寸线应以圆弧表示。该圆弧的圆 心应是该角的顶点，角的两条边为尺寸界线。 起止符号应以箭头表示，如没有足够的位置画 箭头，可用圆点代替；角度数字，应按水平方 向注写。
标高标注如图1-37。图中，l为注写标高数字 的长度，h为高度，根据需要画出。在总图，其标 高标注如图1-37（c）。
在这里介绍国家标准关于尺寸标注法中的基本要求。 图样上标注的尺寸由尺寸界线、尺寸线、尺寸起止符号 和尺寸数字四个基本要素所组成，如图1-27（a）所示。
尺寸界线应用细实线绘制，从图形轮廓线、中心线 或轴线引出，一般应与被注长度垂直，其一端应离开图 样轮廓线不小于2.mm，另一端宜超出尺寸线2~3.mm，图 样轮廓线、中心线可用作尺寸界线[（图1-27（b）]。
会签栏按图1-23的格式绘制，一 个会签栏不够时，可另加一个，两个 会签栏应并列。不需要会签的图纸可 不设计会签栏。会签栏用细实线绘制。
标题栏与会签栏在图纸上的位置 如图1-20（a）、（b）所示。
制图基本要素的绘制 02 图线的绘制 图线是构成图样的基本元素。园林工程图的图形是用各种不同粗细和形式的图线画成的（图1-24）。
利用比例尺直接量度尺寸，尺子的比例应与图样上的比例相同，先将尺子置于图 上要量距离之外，并需对准量度方向，便可直接量出。
制图工具和仪器的使用 03 曲线板的使用
曲线板是用来绘制非圆曲线的，如图1-7所示。
画曲线时，应先徒手把曲线上各点轻轻地依次连 成圆滑的细线，见图1-8（b），然后选择曲线板上曲 率相当的部位进行画线。一般每画一段线最少应有三 个点与曲线板上某一段吻合，见图1-8（c），并与已 画成的相邻线段重合一部分，还应留出一小段不画， 作为下段连接时过渡之用，以保持曲线光滑，见图18（d）和图1-8（e）。
第章园林制图的基本知识和基本技能(1)
第章园林制图的基本知识和基本技能(1)第章园林制图的基本知识和基本技能园林制图是指用各种制图方法和技术，对园林设计方案进行表达和展示。
园林制图既有艺术性，也有科学性，是园林设计和规划不可缺少的一环。
以下是园林制图的基本知识和基本技能。
一、基本知识1. 比例尺比例尺是指地图上表示真实地面距离与地图上距离的比率。
比例尺有数值比例尺和图形比例尺两种。
数值比例尺如1:500，表示实际长度与显示长度的比例为1：500。
图形比例尺是用比例尺图形表示比例尺的大小。
2. 坐标系统坐标系统是地图上各点的坐标表示方法，主要有平面直角坐标法和极坐标法两种。
平面直角坐标法把地图上某点的位置用“横坐标”和“纵坐标”表示。
极坐标法是用角和半径表示地图上某点的位置。
3. 地形符号地形符号是表示地图上各种自然地物的符号。
一般分为地貌符号、水系符号、草地符号、森林符号、道路符号、建筑物符号等。
4. 投影方式投影方式是指将三维物体投影到二维平面的方法。
常用的有正射投影、等角投影、斜投影等。
选用合适的投影方式有助于保持图形在不同比例尺下的比例关系。
二、基本技能1. 手绘绘图手绘绘图是制图的传统方法，它要求制图人员具备较高的绘画技能和良好的审美能力。
手绘制图可以更好地表达设计者的意图，体现设计的个性和艺术特色。
2. CAD制图CAD指计算机辅助设计。
它是将手绘绘图和计算机技术相结合的一种现代化制图方法。
CAD制图具有速度快、精度高、修改方便等优点，成为现代园林制图的主要工具。
3. 建模制图建模制图是利用三维建模软件进行制图。
它能够更加真实地模拟设计效果，使人们能够更好地了解设计方案。
建模制图也常用于高档景观的制图。
4. 掌握制图规范不同的制图表达会有不同的制图规范规定。
准确理解和掌握规范，遵守规范标准，有助于制作出高质量的园林制图。
同时，规范的掌握也可以更好地协调园林规划设计的各个方面，使园林设计和规划更加统一合理。
以上是园林制图的基本知识和基本技能，园林制图技能的掌握需要不断的练习和实践，通过不断学习和提升技能，提升制图水平，为园林设计和规划作出更加理想的表现。
1 第一章 园林制图的基本知识
第一章 园林制图的基本知识
1.1 制图工具的认识与使用 1.2 国家制图标准的基本规定 1.3 制图的基本步骤与方法
1.1.1 制图工具的准备 1.1.2 制图工具的使用
1.1 制图工具的认识与使用
1.1.1 制图工具的准备
绘图画板、三角板、丁字尺、 比例尺、圆规、曲线板、 H-2B铅笔、针管笔、擦线板、 橡皮、胶带纸、各类绘制形态图板等
曲线板
曲线板是绘制非圆曲线的专用工具之一，有复式曲线板和单 式曲线板两种。复式曲线板用来画简单曲线，单式曲线板用来画 复杂的曲线，每套有多块，每块都由一些曲率不同的曲线组成。
留待下次描 本次描 和上次重复
1.1 制图工具的认识与使用
1.1.2 制图工具的使用
绘图笔 铅笔
绘图铅笔铅芯的软硬标号用“B”和“H”标明。 铅笔打底稿时，线条宜轻且细，常用H-2H的笔芯。 在画正式图加深线条时，一般用HB-B的笔芯。 在画透视图和鸟瞰草图时，常用B以上较软的笔芯。
绘图模板 几何模板
1.1 制图工具的认识与使用
1.1.2 制图工具的使用 檫图片
擦图片是用来修改图线的，用不锈钢制成。 其用法是将擦图片的孔洞对准需修改的图线
（注意遮住须保留的部分），用橡皮轻轻擦拭即可。
1.1 制图工具的认识与使用
1.1.2 制图工具的使用 其他各类
量角器
擦图片
砂纸
橡皮
1. 图例线、小于0.5b的不可见轮廓线 2. 结构详图中不可见钢筋混凝土构件轮廓线 3. 总平面图上原有建筑物和道路、桥涵、围墙等设施的不可见轮廓线
1.2 国家制图标准的基本规定
1.2.4 图线
图线的种类及用途 P9-10

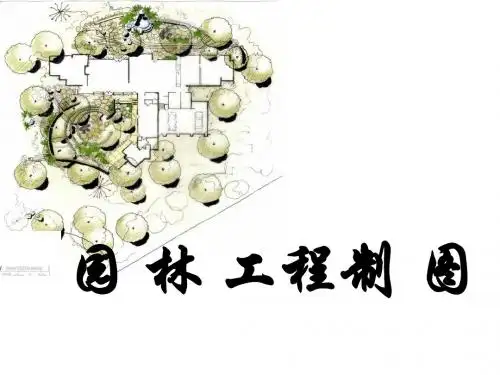

第一章 园林工程制图基本知识
细
细 细
0.25b 假想轮廓线、成型前原始轮廓线等
0.25b 断开界线
图线示例
图线的画法
3、图线画法要点
实线接头应准确，不能偏离或超出 虚线每段线长4-6mm，间距1.5mm；单点划线线段长 15-20mm，间距3mm；双点划线线段长15-20mm， 间距5mm。 虚线、点画线或双点画线相交时，应该是线段相交 虚线是实线的延长线，则虚线与实线应留有空隙 绘制圆的对称中心线时，圆心应为线段的交点、点画线 和双点画线的首末两端应是线段而不是点，且应超出图 形外越2-5mm 两线相切，在切点处的图像宽度，应是单线宽 较小的图形上绘制点画线或双点画线有困难时，可用细 实线代替
三、三角板
一副三角板有两块，一块为两锐角,分别是30°、60° 的直角三角板，一块为45°等腰直角三角板。三角板常 与丁字尺配合使用，可画垂直线及水平线，局部画较短 的直线时也常用到它。
四、圆规
圆规主要用于画圆及圆弧，也可配以针尖插脚作分规使 用。在使用圆规前，应注意调整铅笔芯与针尖的长度。 当圆规两脚靠拢时，两尖应对齐（或使针尖稍长于铅芯 ）。铅笔芯宜削成斜切圆柱状，并使斜面向外。
1.能正确使用各种绘图仪器，并熟练掌握 国家制图标准。 2.掌握投影概念，能熟练地运用投影的理 论与方法，绘制平、立、剖面图和轴测 投影图等图样。 3.能熟练掌握园林素材的画法，能综合应 用已学过的园林制图知识，绘制各种园 林工程设计图。
图1
丁字尺和三角板
图2
茶室总平面图
图3
茶室立面图
图4
茶室透视图
五、尺寸注法
（GB 4458.4 - 2003）
2、尺寸要素
尺寸数字
尺寸起止符
第一章 园林制图基础知识
园林工程图包含的内容
• 园林规划设计图
– 总体规划设计图（总平面图）P3,1-1 – 竖向设计图（地形设计图）P5,1-6 – 种植设计图（园林植物配置图）P6,1-7
• 做好准备工作，将铅笔按照绘制不同线型的要求削好；将 圆规的铅芯磨好，并调整好铅芯与针尖的高低，使针尖略 长于铅芯；用干净软布把丁字尺、三角板、图板擦干净； 将各种绘图用具按顺序放在固定位置，洗净双手。 • 分析要绘制图样的对象，收集参阅有关资料，做到对所绘 图的内容、要心中有数。 • 根据所画图纸的要求，选定图纸幅面和比例。在选取时， 必须遵守国家标准的有关规定。 • 将大小合适的图纸用胶带（或绘图钉）固定在图板上。固 定时，应使丁字尺的工作边与图纸的水平边大致平行。最 好使图纸的下边与图板下边保持大于一个丁字尺宽度的距 离。
标注——尺寸起止符号
15°
起止符(中粗线，倾斜45°) 为尺寸数字字高
45°
为粗实线线宽
标注——尺寸数字
800
2500 700
30°
1500 500 500
3000 400
30°
标注——半径、直径、球的尺寸标注
0
0
R3 3
4
4
4 R1
R13 0
R60
32
R2
标注——角度、弧长、弦长
30°
标注——不规则尺寸
放映结束，谢谢！
底图绘制——按部就班
• 按照图纸幅面的规定绘制图框，并在图纸上按规定位置绘 出标题栏。 • 合理布置图面，综合考虑标注尺寸和文字说明的位置，定 出图形的中心线或外框线，避免在一张图纸上出现太空或 太挤的现象，使图面匀称美观。 • 画图形的定位轴线，然后再画主要轮廓线，最后画细部。 画草图时最好用较硬的铅笔，落笔尽可能轻、细，以便修 改。 • 画尺寸线、尺寸界线和其他符号。 • 仔细检查，擦去多余线条，完成全图底稿。
园林制图的知识点总结
园林制图的知识点总结一、园林设计原理1.1 园林设计的基本原则园林设计的基本原则包括合理性、功能性、美观性和可持续性。
设计师需要综合考虑场地的自然环境、功能需求和美学要求，确保设计方案符合客户的要求和场地的特点，并能够长期维持良好的状态。
1.2 几何图形园林设计中常用的几何图形包括圆形、方形、椭圆形、三角形等，设计师需要根据场地的大小和形状，选择合适的几何图形进行布局和组合，以实现景观的统一和协调。
1.3 植物配置园林设计中植物的配置是至关重要的，设计师需要考虑植物的成熟高度、树种的习性、树冠的形态等因素，合理布局植物，以达到美化环境、遮荫和通风等功能。
1.4 地形设计地形设计主要指场地的高低起伏、地势特点、坡度等自然地形的处理，通过地形设计，可以创造出不同的空间层次和景观效果，使整个场地呈现出丰富的变化和动感。
1.5 水体设计水体是园林设计中常见的要素，包括喷泉、水池、人工湖等，通过水体的设计可以增加整体的景观效果、改善环境、增加空气湿度等。
1.6 灯光设计灯光设计在园林中的应用越来越广泛，可以提升夜间的景观效果，营造浪漫氛围，增加安全性等。
二、园林制图技术2.1 图纸规范园林制图需要严格遵守相关的图纸规范，包括图幅比例、字号规范、线条规范等。
通常采用国家标准的图纸规范，如《建筑制图规范》(GB 5009)。
2.2 制图工具园林制图的工具包括手绘工具和计算机辅助设计软件。
手绘工具主要包括绘图板、比例尺、各种绘图工具、颜料等。
计算机辅助设计软件主要包括AutoCAD、SketchUp、Photoshop 等。
2.3 制图技巧园林制图需要设计师掌握一定的制图技巧，包括线条的处理、图形的表达、颜色的运用等。
设计师需要能够清晰、准确地表达设计意图，为工程的施工提供依据。
2.4 构图原理构图原理是指在绘图时要注意构图的比例、结构、重心、对称等因素，以达到视觉上的平衡和美感。
2.5 多种制图方法园林制图需要掌握多种制图方法，包括平面图、立面图、剖面图、透视图、树木平面图、绿化图等，不同的图种适用于不同的设计阶段和表达需求。
园林制图基础知识
第二章
园林制图基础知识
常用制图工具 制图常规知识
一、制图常用工具
1.笔
注水针管笔
一、制图常用工具
1.笔
一次性针管笔
一、制图常用工具
.笔
钢笔
一、制图常用工具
1.笔
铅笔
一、制图常用工具
1.笔
马克笔
一、制图常用工具
1.笔
彩铅
一、制图常用工具
2.尺
分母越大比例尺越小
二、制图常规知识
2.指北针
二、制图常规知识
3.平面图
二、制图常规知识
4.立面图
二、制图常规知识
5.剖面图
二、制图常规知识
6.效果图
二、制图常规知识
7.鸟瞰图
丁字尺 比例尺
一、制图常用工具
2.尺
三角尺
一、制图常用工具
2.尺
圆模板 曲线板 蛇形尺
一、制图常用工具
3.圆规
一、制图常用工具
4.纸 绘图纸
一、制图常用工具
4.纸 硫酸纸
一、制图常用工具
4.纸 拷贝纸/草图纸
二、制图常规知识
1.比例尺 图形比例尺/数字比例尺
园林制图知识点总结
园林制图知识点总结园林制图是园林设计的重要一环，对于规划和设计一座园林而言至关重要。
园林制图要求准确、精密，需要专业的技能和知识。
本文将对园林制图的基本知识点进行总结，包括园林制图的基本概念、软件工具、标准格式以及一些常见的技巧和注意事项。
1. 园林制图的基本概念园林制图是指将园林设计师的构思通过图纸或者电子形式表现出来的过程。
园林制图包括平面图、立面图、剖面图以及各种细部图，以及其他辅助材料，如色彩表、标注表、图例等。
1.1 平面图平面图是园林设计中最常见的制图形式之一。
它是从上方俯视的视角，用平面图形符号和线型来表示地形、植物、建筑、水体等要素的位置和布局。
平面图的制作要求准确、精细，需要考虑比例尺、图例说明等因素。
1.2 立面图立面图是从垂直方向观察园林空间的图纸，用于表现园林的立体布局、建筑结构、植物群落等，以及园林空间的环境氛围和景观效果。
1.3 剖面图剖面图是沿着地面或建筑物垂直切割的平面，用于揭示地下结构、地形地势、植物根系分布等。
剖面图表现了园林空间的立体结构和内部细节。
1.4 细部图细部图是对园林设计中细部构造、材料、植物等的详细表现，用于指导实际施工和维护。
细部图通常包括石材铺装、树木栽植、水景构造等各种细节。
2. 园林制图的软件工具现代园林设计常常使用计算机辅助设计（CAD）软件进行制图。
CAD软件具有精确度高、操作速度快、易于修改和复制等特点，能够大大提高制图效率和质量。
常用的CAD软件包括AutoCAD、SketchUp等。
另外，对于一些复杂的园林景观设计，还可以使用专业的园林设计软件，如Lumion、Vectorworks等。
这些软件拥有丰富的园林植物库、景观模型库、光影渲染等功能，能够更好地表现园林设计师的构思。
3. 园林制图的标准格式园林设计各种图纸的制作需要遵守一定的标准格式，以确保图纸的准确性、统一性和可读性。
3.1 比例尺图纸上的比例尺是表示绘图图形与实际尺寸之间比例关系的符号，用来表示图纸的缩放比例。
园林制图基本知识
• 1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示。
1. 国家制图标准的有关规定
• 通用详图的定位轴线，只画圆圈不标注轴线编号。 • 当一个详图适用于几根轴线是，应同时注明各有关轴线的编号。
1.6 标注符号
引出线
(文字说明）
细实线(与水平线成
30°、45°、60°或90°)
(文字说明）
(文字说明）
细实线(与水平线成
30°、45°、60°或90°)
(文字说明）
1. 国家制图标准的有关规定
1.6 标注符号
引出线
(文字说明）
(文字说明）
1. 国家制图标准的有关规定
1.6 标注符号
轴线编号（I，O，Z英文字母不得作为轴线编号，以免与1，0， 2阿拉伯数字混淆。）
8～10
1. 国家制图标准的有关规定
1.6 标注符号
圆形建筑轴线画法。
其径向轴线用阿拉伯数字表示， 从左下角开始，按逆时针方向编 写，其圆周轴线用拉丁字母编写， 从外向内顺序编写。
1. 国家制图标准的有关规定
大样在本页面
地面做法详西南
标准图集名称、编号 大样所在页码
大样编号
1. 国家制图标准的有关规定
1.6 标注符号
索引符号与详图符号
4～6
细实线
14
粗实线
大样编号
被索引图样在本页面
零件、钢筋编号 •
与索引图样在同 一张图内的详图编号
被索引图样 所在图纸编号
与索引图样不在同一 张图内的详图编号
1. 国家制图标准的有关规定
园林制图基础知识绘图工具使用和制图要求
大样编号 大样在本页面
地面做法详西南
标准图集名称、编号 大样所在页码
大样编号
2.制图常规
标注符号
园林制图基础知识
4～ 6
细实线
零件、钢筋编号 •
索引符号与详图符号
14
粗实线
被索引图样在本页面
与索引图样在同 一张图内的详图编号
大样编号
被索引图样 所在图纸编号
与索引图样不在同一 张图内的详图编号
2.制图常规
➢ 学习方法：平立面表现强调徒手铅笔或钢笔绘画，学习 时应加强平时练习，多收集素材，多临摹优秀作品，做到 线条流畅、定型准确。
3.植物、水面及石块表示方法
园林制图基础知识
植物的平面画法
植物平面图图例的表示方法
树冠的大小
树干的位置及粗细
(a) 定树干和树冠位置、大小
（b）画主枝
（c）画细枝和树叶
3.植物、水面及石块表示方法
1.绘图工具及其使用
工具线条图绘图步骤和方法
3）加深图线、上墨或描图 加深图线—铅笔线宜用较软的铅笔B-3B加深或加粗，然后用 较硬的铅笔H-B将线边修齐。线条的加深与加粗见下表所示。
绘图应遵循下列步骤： ① 先画上方，后画下方；先画左方，后画右方；先画细线，后
画粗线；先画曲线，后画直线；先画水平方向的线段，后画垂 直及倾斜方向的线段。 ② 同类型、同规格、同方向的图线可集中画出。 ③ 画起止符号，填写尺寸数字、标题栏和其他说明。 ④ 仔细核对、检查并修改已完成的图纸。
4x100=400
非圆曲线和复杂图形的尺寸标注
4x100=400
400 300 200 100
0 100 200 300 400
2.制图常规
园林制图复习资料
园林制图复习资料第⼀章绪论⼯程图及作⽤⼯程图：按⼀定的规则和⽅法并遵照国家⼯程建设标准有关规定绘制的，来准确表达⼯程物体的形状、⼤⼩、位置，并说明有关技术要求的图样——“⼯程界的语⾔”。
作⽤：1.审批建设⼯程项⽬的依据；2.在⽣产施⼯中，是备料和施⼯的依据；3.在竣⼯时，是进⾏质量检查和验收，评价⼯程优劣的依据；4.编制⼯程概算、预算和决算及审核⼯程造价的依据。
园林⼯程图的内容及作⽤园林建设经过两个过程：设计：把园林建设任务中的⽂字资料和⼈们的空间构思结果通过整套的“设计图纸”表⽰出来。
施⼯：根据设计图纸把“园”建造起来。
园林设计图和施⼯图统称为园林⼯程图园林设计图：设计⼈员综合运⽤⼭⽯、⽔体、植物和建筑等造园要素，经过艺术构思和合理布局所绘制的图样。
施⼯图：指导施⼯⽤的整套图纸PS：图⽰原理和绘图⽅法⼀致，但表达内容的深⼊程度、详细程度、准确程度不同。
第⼆章基础知识（填空判断）第⼀节绘图⼯具丁字尺：⼜称T形尺，由互相垂直的尺头和尺⾝组成，尺⾝上有刻度的⼀侧称为⼯作边。
绘图铅笔：画粗实线常⽤2B或B的铅笔；画细实线、细点划线和写字，常⽤H或HB的铅笔，画底稿线常⽤2H的铅笔。
针管笔：⼜叫绘图墨⽔笔，是⽐较新型的上墨⼯具，它能像钢笔⼀样吸⽔、储⽔，且有0.1—1.2mm不同的型号，可以画出不同线宽的墨线。
设计制图中⾄少要具有粗、中、细三种不同管径的针管笔圆规：按顺时针⽅向转动圆规，规⾝略向前倾。
作同⼼圆或同⼼圆弧时，应保护圆⼼，先作⼩圆。
分规：截取线段、量取尺⼨、等分直线或圆弧。
⽐例尺：度量某⽐例下图上线段的实际长度或将实际尺⼨换算成图上尺⼨的⼯具。
三棱⽐例尺标有六种⽐例（1：100——1：600）。
第⼆节制图常规图纸幅⾯：各号基本幅⾯的尺⼨关系是：沿上⼀号幅⾯的长边对裁，即为下⼀号幅⾯的⼤⼩，对裁时去掉⼩数点后⾯的数字。
幅⾯的长边与短边的⽐例L:B= 21/2。
A0号图纸的⾯积为1m2。
图纸幅画的加长：在加长时只加长长边，短边⼀般不加长。
【风景园林】第2章 园林制图的基本知识
读出其实际长度。
图2-8 比例尺 图2-9 比例尺的变通使用
2.3.5圆规
圆规主要用于画圆及圆弧，也可配以 针尖插脚作分规使用。在使用圆规前，应注 意调整铅笔芯与针尖的长度。当圆规两脚靠 拢时，两尖应对齐（或使针尖稍长于铅芯）。 铅笔芯宜削成斜切圆柱状，并使斜面向外。
线交接或点画线与其他图线交接时，应是线段交接。 （6）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。
虚线为实线的延长线时，不得与实线连接。 （7）图线不得与文字、数字或符号重叠、混淆，不可避免时，应
首先保证文字等的清晰。
表2-6 图线交接的画法
表2-6 图线交接的画法
2.3 制图工具及其使用方法
第二章
园林制图的基本 知识和技能
工程图样是指导施工和进行技术交流的工程技术语言。为了统一 制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符 合设计、施工、存档的要求，适应工程建设的需要，我国自1986年以 来，先后修订颁布了一系列国家标准或行业标准，对图样绘制做了统 一的技术规定和要求。
图2-19 曲线板的用法(3)
（3）格式
图纸有横式和立式两种。图纸以短边作为垂直边称为横式，以 短边作为水平边称为立式。
2.1.2标题栏与会签栏 （1）标题栏
标题栏由设计单位名称区、工程名称区、图名区、签字区、图 号区等组成。
图2-2 工程用标题栏
图2-3 学生作业用标题栏
（2）会签栏
会签栏应按图1-4的格式绘制。
图1-4 会签栏
图2-16 绘图墨水笔图
2-17墨线圆的画法
园林制图基础知识
第二节 制图常规
一、图纸幅面
园林制图采用国际通用的A系列幅面规格的
图纸。A0幅面的图纸称为零号阂纸(0#)，A1幅面的图
纸称为壹号图纸(1#)。相邻幅面的图纸的对应边之比
符合
在的关系(图
1—16)。图纸幅面的规格及尺寸见表1—10
为了便于图纸管理和交流，通常一项工程的设计图纸应以一 种规格的幅面为主，除用作目录和表格的A4号图纸之外，不 宜超过两种，以免幅面掺杂不齐，不便管理。
2.分 规
分规是用来截取线段、量取尺寸和等分直线或圆 弧的工具(图1—14)。普通的分规应不紧不松、容易控制。 弹簧分现有调节螺丝，能够准确地控制分规规脚的分度， 使用方便。用分规截量或等分线段或圆弧时．应使两个针 尖准确地落在线条上，不得错开。
五、 曲线板 曲线板是用来绘制曲率半径不同的曲线的工
用针管笔作图时，应将笔尖正对铅笔稿纸，并尽量 与尺边贴近。为了避免尺缘沾上墨水弄脏图线，可以在尺 底面用胶带贴上厚度相同的纸片，使尺面稍许高出图面约 1mm。作图时笔应略向运笔方向倾斜，并保持用力均衡、速 度平稳。用较粗的针管笔作图时，下笔和收笔均不宜停顿 。
为了使针管笔保持良好的工作状态和较长的使用寿命，应 正确使用和保养针管笔。当用较细的针管笔作图时，用力 不得过大以防针管弯曲和折断。若笔尖常出现墨珠或笔套 常被墨水弄脏，可能都是墨水上得太多的原因，因此针管 笔所上墨水量不宜过多，一般为笔胆的I／4—1／3，针管 笔不宜用过浓或沉淀的碳素墨水，笔不用时应随时套上笔 套以免笔尖墨水干结。定时清洗针管笔，是十分必要的， 否则笔头部分因干墨和沉淀堵塞会导致针芯堵滞、墨线干 涩、下笔出水困难等现象。
2.丁字尺
丁字尺又称T形尺，由互相垂直的尺头和尺身组成，尺身上 有刻度的一侧称为丁字尺的工作边。丁字尺通常分1200 mm 、900 mm、600 mm三种规格。丁宁尺主要用来画水平线或配 合三角板作图。 为了保证所画线条的质量，作图时要注意： ①避免用丁字尺靠近图板上下边作图。 ②要尽量使丁字尺尺头紧贴图板的工作边，作过长的水平线 时需用左手辅助以固定尺身，过长的斜线也可以用丁字尺来 画较长直线的平行斜线．如用可以调节尺头的丁字尺作图更 为方便丁字尺尺身要求平展、工作边平直、刻度清晰难确， 尺头不得松动，因此丁宁尺的放置应挂放或平放，不能斜倚 放置或加压重物。
01园林制图基础知识
2 用法 （1）尺头的控制
（2）用丁字尺作水平线
（3）用丁字尺和三角板作铅垂线
（4）画长线时手的姿势
（三）三角板 1 规格：灵活选用
2 用法 （1）利用两种三角板画15°及其倍数的各种角度
（2）一般直线作图方向
（3）用三角板作垂线或平行线组
பைடு நூலகம்
（四）绘图笔 绘图笔有直线笔、绘图小钢笔、绘图墨水笔等。 1 直线笔（鸭嘴笔）
2画线的画法
（1）在同一张图纸内，相同比例的各图样，应选用相同的 线宽组
（2）相互平行的图线，其间隙不宜小于其中粗线的宽度， 且不宜小于0.7mm
（3）虚线、点划线或双点划线的线段长度和间隙，宜各自 相等
（4）如图形较小，画点划线或双点划线有困难时，可用实 线代替
（5）点划线或双点划线的两端不应是点，点划线与点划线 交接或点划线与其他图线交接时，应是线段交接
（3）当需标注的尺寸较多时，互相平行的尺寸线应根据尺 寸大小从远到近依次排列在图线一侧，尺寸线和图样之间 的距离应大于10mm，平行的尺寸线间距相同，常为7-10mm， 两端的尺寸线应稍长些，中间的应短些，并且排列整齐。
2 圆（弧）和角度标注
圆和圆弧的尺寸常标注在内侧，尺寸数字前需加注半径符号R或直径符 号D、 。
规定汉字的自高应不小于3.5mm，如需更大的字，则字高应 以√2的比值递增。
（2）长仿宋字的写法
a 先打好字格，以便字与字之间的间隔均匀、排列整齐，书 写时应做到字体满格，端正，注意起笔和落笔的笔锋顿挫且 横平竖直
b 注意汉字的结构，并应根据汉字的不同结构特点，灵活处 理偏旁和整体的关系
c 每一笔划的书写都应做到干净利落、顿挫有力，不应歪曲、 重叠和脱节，并特别注意起笔、落笔和转折等关键
绪论园林制图的基本知识
2020/12/13
绪论园林制图的基本知识
•第一节 制图标准
(GB/T50001-2001)
绪论园林制图的基本知识
•一、图纸幅面
绪论园林制图的基本知识
绪论园林制图的基本知识
•A0—A3立式幅面
•A4立式幅 面 绪论园林制图的基本知识
•标题栏 •会签栏
绪论园林制图的基本知识
绪论园林制图的基本知识
• 上墨
需要长期保存的图都要上墨，上墨常用针管笔（鸭嘴 笔）来完成，上墨时应注意所绘图样的准确和图面的
清洁。 • 上色
色彩渲染的表现力较强，可以比较真实、细致的表现 出各种园林组成要素的色彩和质感，因而常用来作为 设计方案的最后表现图。常用的色彩渲染的颜料有水 彩颜料和水粉颜料以及马克笔。
• 字母、数字一般采用斜体字(向右倾约75°)
绪论园林制图的基本知识
•四、比例
• 比例就是图上线段长度与相应实际线段长度之 比。比例=图上线段的长度 /实际线段的长度
• 比例用阿拉伯数字注写在图名的左侧，字的底 线取平，比例数字比图名字号小一号或两号
•园林设计图上的比例，应选用1:1 ×10n、1:2 × 10n 、1:5 × 10n （n为正整数），必要时可以使 用1:2.5 × 10n、1:3 × 10n 、1:4 × 10n
绪论园林制图的基本知识
•尺寸标注时应注意的问题
绪论园林制图的基本知识
•标高的标注
• 标高的单位为米，图上不 必注明
• 标高的标注符号上（下） 应加注高程数字，零点标 高注写为+0.000
• 水面高程（水位）符号同 立面高程符号，并在水面 线以下绘三条细实线
绪论园林制图的基本知识
第一章 园林制图的基本知识
B
4 5 6 7 8 8 10 12 14 16 20 30 40
第一节 国家制图标准的有关规定
3.曲线板
留待下次描 本次描 和上次重复
第一节 国家制图标准的有关规定
4.圆规
65°
° 90
90°
1
2
3
4
5
第一节 国家制图标准的有关规定
第一节 国家制图标准的有关规定
5.分规
A
B
第一节 国家制图标准的有关规定
第二节 国家制图标准的有关规定
2. 标题栏格式和尺寸
（设计单位全称） 审定 （实名）（签名） （日期） 审核 设计 制图
20 25 25 25 200
（工程名称） （图名）
设计号 图 别 图 号 日 期
20 25
60பைடு நூலகம்
30（40）
第二节 国家制图标准的有关规定
2. 标题栏格式和尺寸
学生作图用的标题栏格式与尺寸
13.风向频率玫瑰图
第三节
绘图步骤和方法
工具线条图绘图步骤与方法： 1) (1)
准备
做好准备工作，将铅笔按照绘制不同线型的要求削好； 将圆规的铅芯磨好，并调整好铅芯与针尖的高低，使针尖略长 于铅芯；用干净软布把丁字尺、三角板、图板擦干净；将各种 绘图用具按顺序放在固定位置，洗净双手。 分析要绘制图样的对象，收集参阅有关资料，做到对所 绘图的内容、要心中有数。
的学习打下良好的基础。 重要性：此为初学者必须掌握的基本技能，是为整个课程实践训练所必
须的、法规性质的知识，它贯穿于每次作业、每项制图任务中。
学习方法：学习本章时，切勿死记硬背，应在画图的同时查阅、执行， 在作业的过程中巩固、掌握。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
树立质量法制观念、提高全员质量意 识。20. 10.2220 .10.22 Thursday , October 22, 2020
•
人生得意须尽欢，莫使金樽空对月。1 8:24:38 18:24:3 818:24 10/22/2 020 6:24:38 PM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20. 10.2218 :24:381 8:24Oc t-2022- Oct-20
•
加强交通建设管理，确保工程建设质 量。18:24:3818 :24:381 8:24Th ursday , October 22, 2020
•
安全在于心细，事故出在麻痹。20.10. 2220.1 0.2218:24:3818 :24:38 October 22, 2020
•
踏实肯干，努力奋斗。2020年10月22 日下午6 时24分 20.10.2 220.10. 22
•
牢记安全之责，善谋安全之策，力务 安全之 实。202 0年10 月22日 星期四6 时24分 38秒T hursday , October 22, 2020
•
相信相信得力量。20.10.222020年10月 22日星 期四6 时24分3 8秒20. 10.22
谢谢大家！
• 字母、数字一般采用斜体字(向右倾约75°)
四、比例
• 比例就是图上线段长度与相应实际线段长度之 比。比例=图上线段的长度 /实际线段的长度
• 比例用阿拉伯数字注写在图名的左侧，字的底 线取平，比例数字比图名字号小一号或两号
•园林设计图上的比例，应选用1:1 ×10n、1:2 × 10n 、1:5 × 10n （n为正整数），必要时可以使 用1:2.5 × 10n、1:3 × 10n 、1:4 × 10n
•
Байду номын сангаас
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2 020年1 0月22 日星期 四下午6 时24分 38秒18 :24:382 0.10.22
•
严格把控质量关，让生产更加有保障 。2020 年10月 下午6时 24分20 .10.221 8:24Oc tober 22, 2020
第二节 常用制图工具
• 常用制图工具：图板与丁字尺、 三角板、比例尺、铅笔、圆规、 分规、曲线板、制图模板和擦图 片等。
第三节 制图方法及步骤
• 绘图前的准备工作： 根据所绘图样的内容、大小和比例， 准备好所需的工具和仪器，选定图 纸的幅面大小，并固定在图板的左 下方，图纸距图板底边应有一个丁 字尺的距离
五、符号
• 索引符号：用实线绘制， • 直径10mm。
• 详图符号
• 引出线
(文字说明)
(文字说明)
(文字说明)
(文字说明)
• 对称符号 • 连接符号
• 指北针及风向玫瑰
六、尺寸标注
• 尺寸的组成：尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
尺寸标注时应注意的问题
标高的标注
• 标高的单位为米，图上不 必注明
• 画稿线
用稍硬的铅笔（H或2H）绘制稿线图，先画图框线、 标题栏和会签栏外框线，然后根据图样实际情况在图 框内进行图的排版和布置，应使图形分布合理、整体 协调匀称。绘稿线时，先绘轴线、中心线，再画主要 轮廓线，而后绘细部线条，最后绘尺寸线、尺寸界线 、图例及字格等。
底稿线完成经仔细检查核对无误后，用较软的铅笔（
绪论 园林制图的 基本知识
第一节 制图标准
(GB/T50001-2001)
一、图纸幅面
A0—A3立式幅面
A4立式幅面
标题栏 会签栏
二、图线
• 图线主要有： 实线、虚线、点画线、 双点画线、折断线、波浪线等。
线型种类和用途
线型种类和用途
图线示例
图线的画法
三、字体
• 汉字采用国家正式公布的简化字，并采用长仿宋体
•
作业标准记得牢，驾轻就熟除烦恼。2 020年1 0月22 日星期 四6时24 分38秒 18:24:3 822 October 2020
•
好的事情马上就会到来，一切都是最 好的安 排。下 午6时24 分38秒 下午6 时24分1 8:24:38 20.10.2 2
•
专注今天，好好努力，剩下的交给时 间。20. 10.2220 .10.221 8:2418:24:381 8:24:38 Oct-20
第四节 常用园林设计图
• 园林设 计平面 图
• 竖向（地形）设计图
• 在平面图的基础上，着重表现设计的地形 情况（等高线），除地形外，一般只绘主 要建筑及道路，通常也绘制定位网格。
• 竖向 设计 图
• 园林建筑工程图
第五节 园林制图的特点
• 需要丰富的想象力 • 要有综合美感 • “工具绘图”与徒手绘图相结合 • 注重花草树木的特点
• 标高的标注符号上（下） 应加注高程数字，零点标 高注写为+0.000
• 水面高程（水位）符号同 立面高程符号，并在水面 线以下绘三条细实线
坡度的标注
• 坡度=两点间的高度差（通常为1）/两点间的水平距离； • 坡度平缓时，坡度可用百分数表示，箭头表示下坡方向。
多层结构尺寸的标注
• 文字说明的次序应与构造的层次一致。
HB—2B）进行加深。
• 上墨
需要长期保存的图都要上墨，上墨常用针管笔（鸭嘴 笔）来完成，上墨时应注意所绘图样的准确和图面的
清洁。
• 上色
色彩渲染的表现力较强，可以比较真实、细致的表现 出各种园林组成要素的色彩和质感，因而常用来作为 设计方案的最后表现图。常用的色彩渲染的颜料有水 彩颜料和水粉颜料以及马克笔。
