垂直度误差

垂直度误差

垂直度误差、位置度误差的测量知识精讲一、面对线测量垂直度误差1、垂直度:是指加工后零件上的面、线或轴线相对于该零件上作为基准的面、线或轴线不垂直的程度。

(是限制被测实际要素对基准在垂直方向上变动量的一项指标)2、测量垂直度误差:Δ=Mmax-Mmin式中,Mmax为百分表的最大读数,Mmin为百分表的最小读数。

二、线对线测量垂直度误差1、测量垂直度误差:X ︳M1−M2 ︳Δ=L1L2式中,L1为被测轴线长度;L2为百分表两个位置间的距离。

2、线对面和面对面测量垂直度误差:Δ=(Mmax-Mmin)/2式中,Mmax为百分表的最大读数,Mmin为百分表的最小读数。

三、测量位置度误差Δ=2√fx2+fy2)其中fx、fy为实测值与相应的理论正确尺寸比较得出的偏差值。

能力训练一、填空题1、垂直度是指加工后零件上的______、______或______相对于该零件上作为基准的______、______、或______、不垂直的程度,它的符号是______。

2、垂直度是限制______对基准______变动量的一项指标。

3、垂直度误差一般分为______、______、______、和______、四种类型。

4、位置度是限制______、对______变动量的指标,它的______是理论正确尺寸,常用符号是______。

5、位置度包括______、______、和______的位置度。

二、选择题1、垂直度误差检测不一定适用的量具是()。

A 测量平台B心轴C百分表 D 表架2、当孔为被测要素或基准要素时,通常采用()作为辅助测量工具。

A轴心线B百分表C内孔壁D心轴3、被侧平面位于距离为公差带t, 且垂直于基准轴线的两平行平面之间的公差带是()。

A线对线公差带B面对线公差带C线对面公差带D面对面公差带三、判断题1、垂直度误差数据处理方法是一致的都是△=Mmax-Mmin。

( )2、给定互相垂直两个方向上的线对面垂直度公差带是一个t1Xt2的四棱柱。

CCD检测垂直度误差分析

CCD检测垂直度误差分析

CCD检测垂直度误差分析在工程领域中,垂直度是一个重要的参数,用于描述一个对象或组件的垂直性和平行性。

在产品制造过程中,垂直度误差可能会导致产品不合格或无法正常工作。

因此,对垂直度误差进行检测和分析是至关重要的。

CCD(电荷耦合器件)是一种用于光电转换的传感器,具有高速度、高灵敏度和高分辨率。

其在工业自动化领域中有广泛的应用。

下面将介绍CCD检测垂直度误差的分析方法。

首先,进行垂直度误差检测前,必须保证检测系统的精度和稳定性。

检测系统主要包括CCD传感器、适当的照明源、图像处理系统和数据分析工具。

确保这些组件的性能符合要求,可以提高检测的准确性和可靠性。

CCD检测垂直度误差的方法主要包括点检法和线检法。

在点检法中,选择几个标记点作为检测目标,通过CCD传感器获取这些标记点的图像信息,并测量其在水平和垂直方向上的坐标值。

通过计算这些坐标值的差异,可以得到垂直度误差的大小。

线检法主要是通过在待测物体上放置一根线,然后通过CCD传感器获取线的图像信息,并分析线在水平和垂直方向上的位置偏差,从而得到垂直度误差。

在进行垂直度误差检测时,还需要注意以下几个方面。

首先,选取合适的标记点或线,这些标记点或线应当分布在检测物体的不同位置以覆盖整个检测区域。

其次,保证CCD传感器和待测物体之间的距离恒定,以减小由于距离差异引起的测量误差。

此外,还需要正确设置CCD传感器的感光度、曝光时间等参数,以获取清晰的图像。

在实际应用中,CCD检测垂直度误差的方法已得到广泛应用。

不仅可以检测产品的制造质量,还可以用于机器人的导航、医学影像等领域。

但需要注意的是,CCD检测垂直度误差的方法具有一定的局限性,例如对于复杂曲面的检测能力较弱,对小尺寸物体的检测也存在一定的困难。

综上所述,CCD检测垂直度误差是一种准确、高效的检测方法,可应用于工程领域中对垂直度误差的检测与分析。

通过正确选择检测系统和方法,并对所得数据进行合理处理,可以有效提高产品制造过程中的质量控制水平和产品性能。

垂直度测量方法2篇

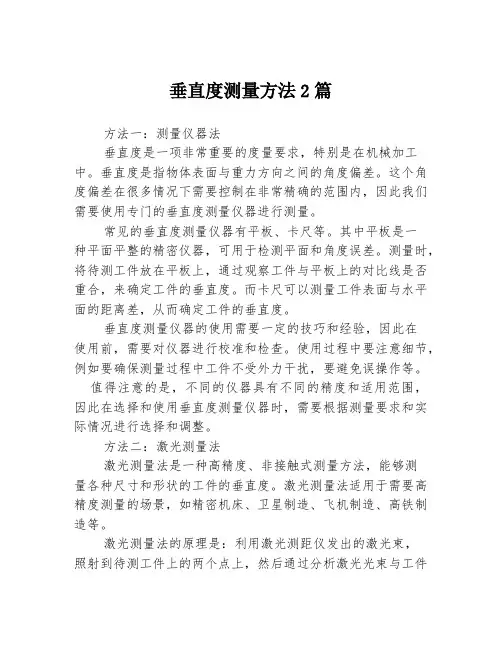

垂直度测量方法2篇

垂直度测量方法2篇方法一:测量仪器法垂直度是一项非常重要的度量要求,特别是在机械加工中。

垂直度是指物体表面与重力方向之间的角度偏差。

这个角度偏差在很多情况下需要控制在非常精确的范围内,因此我们需要使用专门的垂直度测量仪器进行测量。

常见的垂直度测量仪器有平板、卡尺等。

其中平板是一种平面平整的精密仪器,可用于检测平面和角度误差。

测量时,将待测工件放在平板上,通过观察工件与平板上的对比线是否重合,来确定工件的垂直度。

而卡尺可以测量工件表面与水平面的距离差,从而确定工件的垂直度。

垂直度测量仪器的使用需要一定的技巧和经验,因此在使用前,需要对仪器进行校准和检查。

使用过程中要注意细节,例如要确保测量过程中工件不受外力干扰,要避免误操作等。

值得注意的是,不同的仪器具有不同的精度和适用范围,因此在选择和使用垂直度测量仪器时,需要根据测量要求和实际情况进行选择和调整。

方法二:激光测量法激光测量法是一种高精度、非接触式测量方法,能够测量各种尺寸和形状的工件的垂直度。

激光测量法适用于需要高精度测量的场景,如精密机床、卫星制造、飞机制造、高铁制造等。

激光测量法的原理是:利用激光测距仪发出的激光束,照射到待测工件上的两个点上,然后通过分析激光光束与工件表面的反射光来计算出两个点之间的距离差,从而确定工件的垂直度。

激光测量法具有测量精度高、快速、自动化程度高等优点。

但是使用激光测量法需要特殊的激光测距仪以及专业的操作和检验技术,成本较高。

此外,在强光环境下或工件表面过于光滑或不均匀时,激光测量法的测量结果可能会受到影响。

综上所述,垂直度的测量方法多种多样,每一种方法都有其适用的场合和限制条件。

在实际生产中,我们需要综合考虑实际情况进行选择和应用。

第五节_垂直度误差测量

第五节_垂直度误差测量

❖ 当两要素互相垂直时,用垂直度公差 来控制被测要素对基准的方向误差。 当给定一个方向上的垂直度要求时, 垂直度公差带是距离为公差值t,且 垂直于基准平面(或直径、轴线)的 两平行平面(或直线)之间的区域。
❖ 当给定任意方向时,平行度公差带是 直径为公差值t,且垂直于基准平面的 圆柱面内的区域。如图所示, ød孔轴线 必须位于直径公差值ø 0.05mm,且平 行于基准平面的圆柱面内。
二、测量方法:
(一)、面与面之间的垂直度测量
1、指示表法:
图5-44是测量面与面垂直度误差的一种常用方法。
❖ 垂直基准: 用直角尺模拟基准平面,并转
化,使垂直度误差的测量变为类似 于平行度误差的测量。 ❖ 测量基准:平板 ❖ 测量:测量前将被测面调整到与平板 基本平行,按所布测点记录读数, 然后通过数据处理得到评定结果。
例.对大型工件的导轨垂直度误差的测量,得到的数据如下 表所示。可以用图解法、计算法或旋转法求得垂直度误差。
A表面测点序号xi
01
2
0 0.5 0
B表面测点序号yi 0 1 2 3 4 5
偏差值xi (um) 0 2.0 1.0 3.0 2.0 3.0
一.垂直度误差基本概念:
1.垂直度误差:属定向误差 被测实际要素相对于基准要素垂直的理想要素的变动量。 ❖ 2.特征: 被测要素的理想要素的方位应与基准垂直 ❖ 3.误差值: 是与基准保持垂直的定向最小区域的宽度或直径来表示。 ❖ 4.类型: 按线、面两类几何要素的垂直关系,有四种类型,既
面对面 面对线 线对面 线对线
❖ 当两要素在0°~90°之间的 某一角度时,用倾斜度要求 时,倾斜度公差带是距离为 公差值t,且与基准平面(或直 线、轴线)成理论正确角度的 两平行平面(或直线) 之间的区 域。

垂直度的测量方法

垂直度的测量方法

垂直度的测量方法垂直度是一个物体表面或轴线与地面垂直的程度。

在工程领域中,垂直度的准确测量对于确保组件的正确安装和运行至关重要。

下面将介绍几种常用的垂直度测量方法。

一、水平仪法水平仪是一种用来测量水平方向的仪器,其精度一般可以达到0.01mm/m。

在测量垂直度时,我们可以将水平仪放置在被测物体上,并观察水平仪的指示。

如果指示保持在中心,则说明被测物体与垂直方向误差很小。

通过逐步移动水平仪并观察指示变化的方式,可以判断物体表面或轴线是否在垂直方向上。

二、光栅法光栅是一种具有周期性结构的光学元件,可以将光线分成许多平行的光点。

利用光栅和平行光源,我们可以获得一系列垂直于光栅刻痕的平行线。

在垂直度测量中,我们可以将光栅放置在被测物体上,通过观察光栅刻痕与物体边缘的关系来判断其垂直度。

如果光栅刻痕完全与物体边缘平行,则说明物体表面或轴线是垂直的。

三、投影仪法投影仪是一种能够将图像投射到物体上的仪器。

在垂直度测量中,我们可以将被测物体放置在投影仪下方,并在物体上方设置一个屏幕。

通过调整投影仪的角度和焦距,使得物体的投影与屏幕上的标尺对齐,然后箱尺测量标尺与屏幕之间的距离。

通过比较不同位置的测量结果,可以判断物体表面或轴线在垂直方向上的误差。

四、测微计法测微计是一种用于测量小距离的高精度测量仪器。

在垂直度测量中,我们可以使用测微计来测量不同位置处被测物体表面或轴线与参考平面的距离差。

通过逐步测量不同位置处的距离差并进行比较,可以得出物体表面或轴线在垂直方向上的误差。

五、电子水平仪法电子水平仪是一种基于加速度计原理的仪器,可以测量物体的倾斜角度。

在垂直度测量中,我们可以将电子水平仪放置在被测物体上,并观察其显示的角度值。

如果电子水平仪显示的角度接近于0,则说明被测物体与垂直方向误差很小。

综上所述,垂直度的测量可以通过水平仪法、光栅法、投影仪法、测微计法和电子水平仪法等方法进行。

不同的测量方法有各自的优缺点和适用范围,我们可以根据具体应用场景选择合适的测量方法。

垂直度误差规范

垂直度误差规范

垂直度误差规范简介垂直度误差是指在测量或制造过程中,物体边缘或表面相对于垂直位置的偏离程度。

在许多工业和科学领域,垂直度是一个重要的参数,对于确保部件的质量和性能具有关键作用。

因此,制定并遵循垂直度误差规范对于保证产品质量和生产效率至关重要。

目的本文档旨在制定垂直度误差规范,为从事测量、制造和质量控制工作的人员提供准确和一致的垂直度测量方法和标准。

通过规范化垂直度测量,可以确保测量结果具有可重复性和比较性。

测量工具和设备在进行垂直度测量之前,需要准备以下测量工具和设备:1.测量仪器:如丝杆千分尺、数字高度规、激光垂直仪等。

2.校准设备:用于校准测量仪器的设备,如平台电子水平仪等。

3.校准标准:用于校准测量仪器的参考标准,如等级测量棒等。

测量步骤以下是执行垂直度测量的一般步骤:1.准备测量仪器和校准设备,确保它们处于良好的工作状态。

2.根据需要,选择适当的校准标准,并使用校准设备进行校准。

确保校准标准与测量对象的垂直度要求一致。

3.将测量仪器放置在稳定的位置,并确保其水平。

4.将测量仪器对准待测物体的边缘或表面,确保测量仪器与待测物体之间没有干扰物。

5.读取测量仪器上的测量结果,并记录下来。

6.重复测量步骤4和步骤5,至少进行三次测量,以确保结果的准确性和一致性。

7.对测量结果进行统计和分析,计算垂直度误差的平均值、最小值和最大值,并与垂直度误差规范进行比较。

垂直度误差规范垂直度误差规范是对测量结果的可接受误差范围进行定义和限制的标准。

根据不同的应用领域和具体要求,垂直度误差规范可以有所不同。

以下是一个示例垂直度误差规范的范例:1.最大垂直度误差:±0.01毫米2.平均垂直度误差:±0.005毫米3.最小垂直度误差:±0.001毫米请注意,以上仅为示例,具体的垂直度误差规范应根据实际需求进行设定和调整。

结论通过制定和遵循垂直度误差规范,可以确保测量结果具有可重复性和相对性,从而提高产品质量和生产效率。

垂直检测尺的使用方法|垂直检测尺

垂直检测尺的使用方法|垂直检测尺

直检测尺(靠尺)的使用方法
用途检测物体的垂直度,平整度及水平度的偏差;
规格2000*55*25mm;
测量范围:±14/2000;
精度误差:0.5;
一、垂直检测尺的使用方法
1、垂直度检测
检测尺为可可展式结构,合拢长1米,展开长2米。

用于1米检测时,推下仪表盖。

活动销推键向上推,将检测尺左侧面靠紧被测面,(注意握尺要垂直,观察红色活动销外露3-5毫米,摆动灵活即可。

)待指针自行摆动停止时,直读指针所指刻度下行刻度数值,此数值即被测面1米垂直度偏差,每格为1毫米。

2米检测时,将检测尺展开后锁紧连接扣,检测方法同上,直读指针所指上行刻度数值,此数值即被测面2米垂直度偏差,每格为1毫米。

如被测面不平整,可用右侧上下靠脚(中间靠脚旋出不要)检测。

2、平整度检测
检测尺侧面靠紧被测面,其缝隙大小用契形塞尺检测,其数值即平整度偏差。

3、水平度检测
检测尺侧面装有水准管,可检测水平度,用法同普通水平仪。

4、校正方法
垂直检测时,如发现仪表指针数值偏差,应将检测尺放在标准器上进行校对调正,标准器可自制、将一根长约1米水平直方木或铝型材,树直安装在墙面上,由线坠调正垂直,将检测尺放在标准水平物体上,用十字螺丝刀调节水准管“S”螺丝,使气泡居中。

二、垂直检测尺的功能
垂直度检测,水平度检测、平整度检测,家装检测中使用频率最高的一种检测工具。

检测墙面、瓷砖是否平整、垂直。

检测地板龙骨是否水平、平整。

任务五 垂直度误差、位置度误差的测量

任务五 垂直度误差、位置度误差的测量
任务五 垂直度误差、位置度误差的测量
垂直度误差应用
箱体上两个安装锥齿轮轴的孔,要求两孔的轴线相互垂直。
垂直度的总类及含义:
由于被测要素和基准要素不同 ,零件垂直度误差分为 线对线 、面对线 、线对面和面对面四种情况
线对面的分类:
面对线测量垂直度误差


1. 测量器具准备
工作台、百分表及表架、导向块、被测件、全棉 布数块、防锈油等。
式中 ,Mmax 为百分表最大读数 ;Mmin 为百分表最小读数 。
4 .检测报告
按步骤完成测量并将被测件的相关信息及测量结果填入 检测报告单中
线对线测量垂直度误差
1 .测量任务解读
本次活动测量任务为 :
分析: 被测要素和基准要素均为轴 线 ,即以水平方向孔的轴线作为 基准要素 ,以垂直方向孔的轴线 作为被测要素
外径千分尺 、内径百分表 、高度游标尺等 。
2 .测量步骤
(1) 将被测零件的基面 A 放在平板上 。 (2) 测量孔径 :按孔径基本尺寸选好 测量头 ,装在内径百分表上 ,用外径千 分尺对零位 ,测出实际孔径 D 。 (3) 用高度游标尺测出孔壁到基准面 A 的距离 La ,如图 3-71a 所示 。 (4) 再将被测件的基准面 B 放在平板 上 ,用高度游标尺测出孔壁到基准面 B 的距离Lb ,如图 3-71b 所示 。
1、读懂下列视图,设计一测量方案,测量图中垂直 度误差,并写出测量步骤:
被测要素为:Φ16孔的中心轴线,
基准要素:为支承元件20尺寸的左 端面 公差项目:为垂直度, 垂直度类型:为线对面的垂直。
公差带是距离为公差值 t(0.02 mm) 且垂直于基准线的两平行平面之间的 区域 。
2 .测量方案确定

轴线对端面的垂直度误差测量及评定

轴线对端面的垂直度误差测量及评定

要素平 面 度 误 差 进 行评 定 。然 后 垂 直 于 基 准 要 素 方 向, 寻找 包容 被测提 取要 素 1 , 时 具有最 小直径 的定 向
最 小 区域包容 区域 4 。
1 1 建 立基 准平面 .
1 1 1 最 小 区域法 ..
最 大值 为该零 件 的垂 直度误 差 。这种 检测方 法不 符合 G / 98 20 B T15- 04规 定 的 轴 线 对 端 面 垂 直 度 误 差 定
合要 素 的方 向包 容 被 测 提 取 要 素 时 , 有 最 小 宽 度 - 具 厂
为平 面度误 差 。因此基 准平 面 的评 定就 转化为求 三元 函数 F( 日, ) A, c 的最小值 问题 。
1 1 2 最I " .. b-乘法
最 小二乘 平 面是 个理 想 平 面 , 使从 实 际被 测 轮 它
平 面 的法 向量 , 该 三元 函数 F( , C 的最小值 即 且 A B, )
地求解出基准平面度误差及面对线垂直度误差值 , 其 结果完全 符合平 面度 、 垂直 度误差 的判 定准则 要求 。
1 数 学 模 型
G / 98 20 定 : 向最 小 区域 是 指 按 拟 B T15- 04规 定
E au t g a d Me s r g P r e dc lr y Er ri i t n r c v la i n a u i e p n iua i r n Axs o E d Su f e n n t o a
L N Z ii HO igin I hx ,Z U Jn l g a
域 圆心 , 及定 向最 小 区域包 容 区域 的确 定 , 均属 于求解 无约 束条 件 非线 性 极 小 值 。F isac mnerh和 F iu c mnn 这

垂直度误差测量实验报告

垂直度误差测量实验报告

垂直度误差测量实验报告
垂直度误差是指所测量的物体表面与垂直线之间的偏差。

垂直度误差的测量方法有很多种,常用的有投影仪法和光栅法。

在本实验中,我们采用投影仪法进行测量。

投影仪法测量垂直度误差的原理是:将光线垂直射向测量物体表面,使其在屏幕上形成投影像。

通过调整测量物体的位置,使得屏幕上的投影像与垂直线重合,从而得到垂直度误差。

实验步骤:
1. 准备工作:打开投影仪并调整好光源,清理被测物体表面。

2. 选择测量点:根据被测物体的形状和特点,在表面选取3~5个测量点。

3. 测量:将被测物体放置在测量平台上,调整投影仪和被测物体的位置,使其在屏幕上形成清晰的投影像。

然后调整被测物体的位置,使得屏幕上的投影像与垂直线重合。

记录下每个测量点的偏差。

4. 数据处理:计算出每个测量点的偏差平均值,并计算出整个被测物体的垂直度误差。

实验结果:
本次实验测量的被测物体的垂直度误差为0.02mm。

实验结论:
通过本次实验,我们了解了垂直度误差的概念和测量方法,掌握了垂直度误差测量的操作技能。

实验结果表明,被测物体的垂直度误差较小,符合要求。

垂直度误差测量的原理

垂直度误差测量的原理

垂直度误差测量的原理
垂直度误差测量的原理是使用测量仪器测量被测对象与垂直基准之间的偏差。

常见的垂直度测量原理有以下几种:
1. 尺度测量原理:利用尺度测量被测对象与垂直基准之间的距离差异。

通过测量对象上下不同位置与垂直基准的距离,计算出偏差值。

2. 光线反射原理:利用光线在反射时的折射角度测定平面的垂直度。

通过光源发出的光线照射到被测对象上,在反射处的光线方向与垂直的基准线相比较,得出偏差值。

3. 气泡水平仪原理:利用气泡水平仪测量被测物体的水平度,进而推断出其垂直度。

气泡水平仪是一种基于液体表面张力原理的仪器,将其放置在被测物体上,通过观察气泡位置的偏移来判断垂直度误差。

4. 激光测量原理:利用激光器发出的激光束照射到被测对象上,通过测量激光束反射或穿过被测对象后的位置变化,计算出垂直度误差值。

这种方法具有高精度和快速测量的特点,常用于工业生产中对垂直度的测量。

这些测量原理都可以用于不同的测量仪器和方法中,根据具体的测量需求和被测对象的特点选择适合的原理和方法。

垂直度测量

垂直度测量

垂直度测量
垂直度测量是一种测量物体或表面与垂直方向的偏差程度的方法。

垂直度测量可以用于工程、制造、建筑等领域,以确保物体或表面的垂直性满足设计要求和质量标准。

常见的垂直度测量方法包括以下几种:
1. 调整法:通过调整测量仪器或工件的位置、角度等,使测量结果最小化,从而确定垂直度。

2. 气泡水平仪:使用气泡水平仪测量工件的倾斜程度,以确定垂直度。

3. 光学测量:使用光学仪器如经纬仪、激光测距仪等,测量物体的角度或高度来确定垂直度。

4. 激光测量:使用激光线或激光平面扫描物体或表面,根据激光反射的角度或位置变化来确定垂直度。

5. 高度规测量:使用高度规等工具测量物体或表面的高度差,以确定垂直度。

在进行垂直度测量时,需要注意以下几点:
1. 确保测量仪器的准确性和稳定性,校准仪器以保证测量
结果的准确性。

2. 清洁测量表面,确保不受尘埃、污渍等外界因素的干扰。

3. 选择适当的测量方法和仪器,考虑测量对象的尺寸、形
状和表面条件。

4. 重复测量多次以得到可靠的平均结果,以降低误差。

总之,垂直度测量是确保物体或表面垂直性的重要手段,
它有助于保证产品质量和工程的准确性。

垂直度测试方法

垂直度测试方法

垂直度测试方法垂直度是指物体表面或构件相对于水平面的垂直程度,是衡量物体垂直度误差的指标。

在工程领域,垂直度的控制对于保证构件的稳定性和精度具有重要作用。

因此,垂直度测试是一项必要的工作,本文将介绍几种常用的垂直度测试方法。

一、测角仪法测角仪法是一种常用的垂直度测试方法。

它利用测角仪的测量原理,通过测量物体或构件与水平面的夹角来判断其垂直度。

具体操作步骤如下:1. 将测角仪放置在待测物体或构件的表面上,使其指示器指向水平方向。

2. 旋转物体或构件,使其在测角仪上的指示器指向垂直方向。

3. 读取测角仪上的角度数值,即可得到物体或构件的垂直度。

测角仪法的优点是操作简单,测量结果准确可靠。

然而,由于测角仪的测量范围有限,该方法适用于小范围的垂直度测试。

二、测水平仪法测水平仪法是另一种常用的垂直度测试方法。

它利用水平仪的测量原理,通过测量物体或构件相对于水平面的倾斜角度来判断其垂直度。

具体操作步骤如下:1. 将水平仪放置在待测物体或构件的表面上,使其气泡处于中心位置。

2. 观察水平仪上的刻度尺,读取气泡位置对应的角度数值。

3. 根据读数判断物体或构件的垂直度,如果气泡在中心位置附近,则表示垂直度较高。

测水平仪法的优点是简单易行,适用于大范围的垂直度测试。

然而,由于水平仪的精度有限,该方法对于高精度要求的测试可能不够准确。

三、光学测量法光学测量法是一种高精度的垂直度测试方法。

它利用光学仪器,如经纬仪、自动水平仪等,通过测量物体或构件相对于水平面的角度来判断其垂直度。

具体操作步骤如下:1. 将光学仪器放置在待测物体或构件的表面上,使其与水平面保持平行。

2. 观察仪器上的刻度尺或显示屏,读取角度数值。

3. 根据读数判断物体或构件的垂直度,如果角度接近于90度,则表示垂直度较高。

光学测量法的优点是精度高,适用于高精度要求的垂直度测试。

然而,该方法需要使用专业的光学仪器,操作较为复杂,成本较高。

测角仪法、测水平仪法和光学测量法是常用的垂直度测试方法。

垂直度误差测量实验报告

垂直度误差测量实验报告

垂直度误差测量实验报告
近日,笔者进行了一场围绕垂直度误差测量的实验,并撰写了相应的实验报告。

下面将对该实验的步骤、测试结果和结论进行详细介绍。

实验步骤如下:
1.传统方法:将测量仪器放置在平整的台面上,调整仪器的测量刻度,然后将铅垂直挂在仪器上;
2.高精度方法:使用测微计对铅垂直度进行校正,确保其真正垂直,然后将铅放置在仪器上并进行测量。

测试结果如下:
在使用传统方法时,我们发现测量结果与实际值相差较大,并且存在较大的误差。

而在使用高精度方法时,我们发现测量结果更加准确,并且误差较小。

结论:
通过此次实验我们得出了以下结论:
1. 在进行垂直度误差测量时,传统方法可能会导致误差较大,而高精度方法则可提高测量精度;
2. 测量误差的大小与测量方法的选择有着直接关系,使用高精度方法可大幅度提升测量精度。

总之,在进行测量时,要根据实际情况选择合适的测量方法,以确保测量结果的准确性和可信度。

垂直度的检验方法

垂直度的检验方法

垂直度的检验方法垂直度是指被检对象表面或轴线与参考线或参考面之间的垂直程度,用于评估物体的垂直度质量。

在实际的生产制造中,垂直度的检验是十分重要的,它关系到工件在装配过程中是否能够正确配合,对于一些需要垂直结构的应用来说,如建筑物、机械设备等,垂直度更是至关重要的。

1.平面法检验法:将被检对象放置在一个平面上,用测量仪器(如平面座和指针)测量被检对象的几个点与平面上其中一参考点之间的垂直度,通过多个点的测量结果来判断垂直度的符合情况。

这是一种简单且常用的检验方法,但需要保证平面座的水平度,否则会对测量结果产生误差。

2.对比法检验法:将被检对象放置在一个垂直度较高的标准参考物上,在被检对象上选择一些标记点,然后用测量仪器(如投影仪、测头仪)测量标记点与参考物之间的垂直度。

这种方法比较适用于大型工件或者无法放置在平面上的特殊工件的检验。

3.精度测量仪器检验法:利用高精度测量仪器(如三坐标测量机、自动检测系统)对被检对象进行全面的测量,得到其各个点的空间位置数据,然后通过数据分析来计算垂直度的值。

这种方法精度较高,适用于高要求的精密制造领域,在检测过程中可以检测到细小的垂直度误差。

4.激光法检验法:使用激光仪器,将激光束投影到被检对象表面上,利用反射光束与激光器之间的角度来计算垂直度。

这种方法操作简单,适用于对表面进行快速检测的场合,如板材、墙壁等的垂直度测量。

由于垂直度检验方法的选择与被检对象的尺寸、精度要求、形状特点等因素有关,因此在实际应用中需要根据具体情况选择合适的检验方法。

同时,在进行垂直度检验时需要注意以下几点:1.选择合适的检测仪器,保证其精度和稳定性。

2.检查检测仪器的校准情况,确保测量结果的准确性。

3.对于一些较大尺寸的工件,可以采用多点测量的方法,以提高测试的准确性。

4.及时记录测量数据,并对数据进行分析,以了解垂直度误差的分布情况。

5.在检验过程中,保持被检对象的稳定性,避免外力的干扰。

垂直度检测尺示值误差的一种校准方法

垂直度检测尺示值误差的一种校准方法

离, 例如 b O 0 m;一经纬仪 给出的标准角度值 ; =l0m a 例
中 d=1 . .05 99 1=00 57弧度 。 3 2 不 确定 度分 量 . () 1示值 测量值 h
灵敏 系数 C = OX 1 / =1 在测 量 条 件 不 变 的情 况 下 ,

35 合成标 准不确 定度 .
则测量 平均 值 的标准不 确定度 分量 :
△) 1 ( ) ( ) .4 mm/ m) =C “ h =S h =0 0 ( 2 l(
36 包 含 因子和扩 展不确 定度 . 由不确定 度概算 表 可知 , 在所 考 虑 的 四个 不确 定 度 分量 中 , 主要 作用 的两个不 确定 度分量相 差不 大 , 都 起 且
《 计量与溺试技术》oO 第 3 卷 第3期 21年 7
竖丝精确重合 , 读数 h, 则示值误差 △ =h —h。
3 校 准实例 及不确 定 评定

灵敏 系数 c = 2 =
=2 9 .7 J 6 2 6 ,2光学 经
把j c一2型垂 直 度检 测 尺例 , 量 范 围 ±1 rm/ 测 5 a
力 可见 偏斜 。 微 动光学 经 纬仪 照 准 部 , 以竖 丝 瞄准 垂 直 度 检 测 尺
aa ) :/( 。  ̄宇 c
经纬仪 横丝 瞄准 L, 竖丝 瞄准垂 直 度检测 尺 工作 面 ,
水平 度盘 置零 。向 上转 动 望 远镜 , 丝 瞄 准 H , 动 照 横 微
准部 , 使水 平度 盘读 数等 于对 应 的标 准 角度值 a 。 左 右调 整垂 直度 检测 尺 , 工作 面 在 H 处 与经 纬仪 使

U( =k× ( =2×0 0 =0 1 mm/m) △) △) .5 . ( 2

垂直度误差规范

垂直度误差规范

垂直度误差规范
垂直度误差规范是指在测量或制造过程中,对于垂直度的
要求和容许偏差的规定。

以下是一般情况下的垂直度误差
规范:
1. 定义垂直度:垂直度是指一个物体或表面相对于地平面
的垂直程度,通常用角度或距离来表示。

2. 角度误差规范:垂直度的角度误差通常以角度值表示,
例如以度(°)或弧分(')为单位。

具体的规范要求可以
根据具体的应用和行业标准来确定。

3. 容许偏差规范:容许偏差是指在测量或制造过程中允许
的垂直度误差范围。

容许偏差可以根据具体的应用和行业
标准来确定,通常以角度或距离的形式表示。

4. 测量方法:测量垂直度误差通常使用测量仪器如水平仪、测角仪等进行。

具体的测量方法可以根据具体的应用和测
量要求来确定。

5. 校准和验证:为确保测量结果的准确性和可靠性,需要
定期对测量仪器进行校准和验证。

校准和验证的具体方法
可以根据具体的仪器和测量要求来确定。

需要注意的是,不同行业和应用领域对于垂直度误差的规
范要求可能会有所不同。

因此,在具体的工程项目中,需
要根据相关的行业标准和规范来确定垂直度误差的具体要求。

不高于6m柱垂直度偏差

不高于6m柱垂直度偏差

不高于6m柱垂直度偏差一、柱垂直度偏差的概念柱垂直度偏差是指柱子轴线与其基准线之间的夹角,通常以度(°)为单位进行测量。

柱垂直度偏差的产生是由于施工误差、材料变形等因素导致的。

在建筑行业中,柱垂直度偏差是一个重要的质量指标,它不仅影响建筑物的外观美观,还关系到建筑物的安全性能和使用寿命。

二、柱垂直度偏差的检测方法柱垂直度偏差的检测方法一般有以下几种:1.吊线法:使用细线和测量尺,从柱顶部悬挂下来,测量线与柱面的交点,与基准线的距离,从而计算出柱垂直度偏差。

2.全站仪测量法:使用全站仪设备,对柱子的各个面进行测量,获取各个面的坐标值,通过比较计算出柱垂直度偏差。

3.激光铅直仪测量法:使用激光铅直仪对柱子进行测量,获取柱面的激光点位置,通过比较计算出柱垂直度偏差。

三、柱垂直度偏差的允许值根据国家相关标准和规范,不同高度和不同材料的柱子,其垂直度偏差的允许值也有所不同。

一般来说,对于高度不超过6m的混凝土柱,其垂直度偏差的允许值为H/1000且不应大于20mm(H为柱高度)。

对于高度超过6m的柱子,其垂直度偏差的允许值应根据具体情况进行计算和确定。

四、柱垂直度偏差的预防措施为了减小柱垂直度偏差,可以采取以下预防措施:1.提高模板制作精度:模板是决定柱垂直度的关键因素之一,提高模板的制作精度可以有效减小柱垂直度偏差。

2.加强模板支撑:模板支撑不牢固会导致模板变形,进而影响柱垂直度。

因此,应加强模板支撑,确保其牢固可靠。

3.控制施工过程:施工过程中应控制好混凝土的浇筑速度和振捣方式,避免因施工不当导致柱垂直度偏差。

4.及时纠偏:在施工过程中发现柱垂直度偏差时应及时采取措施进行纠偏,以免偏差过大影响后续施工。

五、结论通过对不高于6m的混凝土柱垂直度偏差的分析,可以得出以下结论:1.柱垂直度偏差是施工过程中常见的问题之一,必须引起足够的重视。

过大的柱垂直度偏差不仅影响建筑物的外观美观,还可能影响建筑物的安全性能和使用寿命。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

任务一垂直度误差检测
知识目标
理解直线度公差的含义
了解自准直仪的工作原理
技能目标
掌握自准直仪测量直线度误差的方法
熟悉直线度误差的评定方法
1、任务描述
2、任务分析
3、相关知识
(1)垂直度公差
限制实际要素对基准在垂直方向上变动量的一项指标。

垂直度公差也有面对面、面对线、线对面、线对线等情形,如图,面对面的垂直度公差带是间距等于公差值且与基准面垂直的两平行平面之间的区域。

线对面的垂直度公差带是直径等于公差值且与基准面垂直的圆柱面内的区域。

(2)检测原则
测量特征值的原则。

(3)方箱
是平台测量的主要辅助工具,具有垂直度精度很高的四个相邻平面,用作测量的辅助基准,也可用作划线使用。

(4)塞尺
也称厚薄规,测量精度一般为0.01mm,每把13、14、17、20片不等,当遇到测量很小的两个平面之间的距离时,塞尺可以测出缝隙的大小,使用时可以单片使用也可以不同厚度尺片组合一起。

使用时要注意用力适当,方向合适,不可强塞,防止弯曲过度甚至折断和操作,只检查某一间隙是否小于规定值时,则用符合规定的最大值的塞片塞该间隙,如果不能塞入即合格,反之不合格。

4、任务实施
(1)操作步骤
1)清洁工件、平板、方箱,检查百分表零位偏差
2)将方箱放在平板合适位置,将工件基准平面旋转在平板上
3)调整被测平面靠近方箱,保持基准平面与平板稳定接触
4)用塞尺测量间隙的最大值,并记录
5)塞尺读数的最大值就是垂直度误差,填写检测报告,给出合格性结论
6)仪器清洁保养并归位。

(2)注意事项
在检测过程中,实际基准平面要与平板保持稳定接触,用平板模拟理想基准平面。

5、知识拓展
(1)垂直度公差值
(2)垂直度误差其他检测方法介绍
垂直度误差可用平板和带指示表的表架、自准直仪和三坐标测量机等测量。

主要有打表法、间隙法和水平仪光学仪器法。

1)先用直角尺调整指示表,当直角尺与固定支撑接触时,将指示表的指针调零,然后对工件进行测量,使固定支撑与被测实际表面接触,指示表的读数即该测点相对于理论位置的偏差。

改变指示表在表架上的高度位置,对被测表面的不同点进行测量,取指示表读数的最大值与最小值之差作为被测表面对基准平面的垂直度误差。

2)面对线的垂直度误差测量
用导向块模拟基准轴线,将被测零件旋转在导向块内,然后测量整个被测表面,取指示表读数的最大值与最小值之差作为垂直度误差。

3)将被测零件的基准面固定在直角座上,同时调整靠近基准的被测表面的读数差为最小值,取指示表在整个表面各点测得的最大与最小读数之差,作为该零件睥垂直度误差。

4)将准直仪放置在基准实际表面上,时间调整准直仪使其光轴平行于基准实际表面,然后
沿着被测表面移动瞄准靶,通过转向棱镜测取各纵向测位的数值,用计算法或图解法计算该零件的垂直度误差,些方法适用于测量大型零件。

用水平仪测量方法相同。

5)将基准轴线调整到与平板垂直,然后测量整个被测表面,并记录读数,取最大读数差作为该零件的垂直度误差。

6)基准轴线和被测轴线由心轴模拟,调整基准心轴,使其与平板垂直,在测量距离为L2的两个位置上测得的数值分别为M1M2,则垂直度误差
7)将被测零件旋转在转台上,并使被测轴线与转台对中,按需要测量若干个轴向截面轮廓要素上各占的半径差,并记录在同一坐标图上,用图解法求垂直度误差,也可以近似计算:
8)将被测零件旋转在平板上,在相互垂直的两个方向上测量,在距离为L2的两个位置测量被测轮廓要素与方箱的距离M1M2及相应的轴径d1d2,则测量方向上的垂直度误差是,取两个测量方向上测得的误差中较大的作为该零件的垂直度误差。

练习:分析图中垂直度合格条件,并思考检测方法。
